Moderne Netzwerke sind längst keine einfache Anordnung von über Kabel verbundenen Computern mehr. Unternehmen, Campusstandorte, Krankenhäuser, Rechenzentren, Netzbetreiber, Industrieparks und Finanzsysteme benötigen Netzwerke, die Datenverkehr schnell weiterleiten, Geschäftsbereiche sicher voneinander trennen und Daten intelligent zwischen verschiedenen IP-Subnetzen routen. Genau hier kommt der Layer-3-Switch ins Spiel.

Ein Layer-3-Switch vereint die Hochgeschwindigkeits-Weiterleitungsfähigkeit eines Layer-2-Switches mit der Routing-Intelligenz eines Routers. Er kann Datenrahmen anhand von MAC-Adressen innerhalb desselben lokalen Netzwerks weiterleiten und zugleich Pakete anhand von IP-Adressen zwischen verschiedenen Netzsegmenten routen. In der praktischen Netzwerkplanung ist er damit ein Schlüsselgerät zum Aufbau effizienter, skalierbarer und verwaltbarer Netzwerkinfrastrukturen.

Dieser Artikel erläutert Layer-3-Switches aus Lösungs- und Architekturperspektive. Er beschreibt deren Funktionsweise, den zentralen Nutzen des Prinzips „einmal routen, mehrmals switchen“, die Leistungssteigerung durch ASIC-Hardwarebeschleunigung, typische Einsatzbereiche sowie die zukünftige Entwicklung von Netzwerken hin zu 400G/800G-Schnittstellen, KI-gesteuerter Verkehrsoptimierung, cloud-nativer Verwaltung und Netzwerkautomatisierung.

Was ist ein Layer-3-Switch?

Ein Layer-3-Switch ist ein Netzwerkgerät, das sowohl Switching als auch Routing übernimmt. Ein klassischer Layer-2-Switch leitet Datenverkehr hauptsächlich anhand von MAC-Adressen weiter und eignet sich für Hochgeschwindigkeitskommunikation innerhalb desselben LAN oder VLAN. Ein Router hingegen routet Verkehr anhand von IP-Adressen und dient zur Verbindung unterschiedlicher Netzwerke oder Subnetze.

Der Layer-3-Switch befindet sich zwischen diesen beiden Konzepten. Er behält die schnelle lokale Weiterleitungsfähigkeit des Layer-2-Switchings bei und ergänzt um die IP-Routing-Funktion für die Kommunikation zwischen unterschiedlichen Subnetzen. Einfach ausgedrückt:

Ein Layer-3-Switch lässt sich als leistungsstarker Layer-2-Switch mit integrierter Routing-Engine verstehen.

Das bedeutet nicht, dass er Router vollständig ersetzt. Router bleiben weiterhin unverzichtbar für WAN-Zugänge, Internet-Randsicherheit, NAT, VPN sowie komplexe Dienstrichtlinien. Innerhalb von Unternehmens-LANs, Campusnetzen, Rechenzentren und Aggregationsnetzen der Netzbetreiber ist der Layer-3-Switch jedoch für das interne Hochgeschwindigkeitsrouting oft die effizientere Wahl.

Vergleich: Layer-2-Switch, Router, Hub und Layer-3-Switch

Um den Nutzen eines Layer-3-Switch zu verstehen, lassen sich gängige Netzwerkgeräte anhand der Weiterleitungsgrundlage, Kernfunktion und typischen Anwendung vergleichen.

In Heimnetzen kennen viele Nutzer Breitbandrouter. Ein Heimrouter vereint oft Routing, Switching, Wi-Fi-Access-Point, NAT, Firewall und grundlegende LAN-Funktionen in einem Gerät. In professionellen Netzwerken werden diese Funktionen üblicherweise auf separate Ebenen und Geräte verteilt, um Leistung, Zuverlässigkeit, Sicherheit und Verwaltung präziser steuern zu können.

Der zentrale Nutzen: Einmal routen, mehrmals switchen

Das zentrale Designprinzip des Layer-3-Switch lässt sich mit dem Leitgedanken einmal routen, mehrmals switchen zusammenfassen. Dies ist einer der Hauptgründe für die weite Verbreitung von Layer-3-Switches in modernen LAN- und Campusnetzwerken.

Wenn Datenverkehr erstmals von einem IP-Subnetz zu einem anderen wechselt, führt der Layer-3-Switch eine Routing-Berechnung wie ein Router durch: Er prüft die Ziel-IP-Adresse, konsultiert die Routing-Tabelle, bestimmt den passenden Ausgangsport oder nächsten Hop und leitet das Paket weiter.

Nach der ersten Routing-Entscheidung kann nachfolgender Verkehr mit gleichem Weiterleitungspfad über hardwarebasierte Hochgeschwindigkeitsweiterleitung verarbeitet werden. Statt jedes Paket langsam per Software-Routing zu verarbeiten, leitet der Switch weitere Pakete nahezu wie beim Layer-2-Switching weiter. Dadurch steigt die Effizienz der Kommunikation zwischen verschiedenen Subnetzen erheblich.

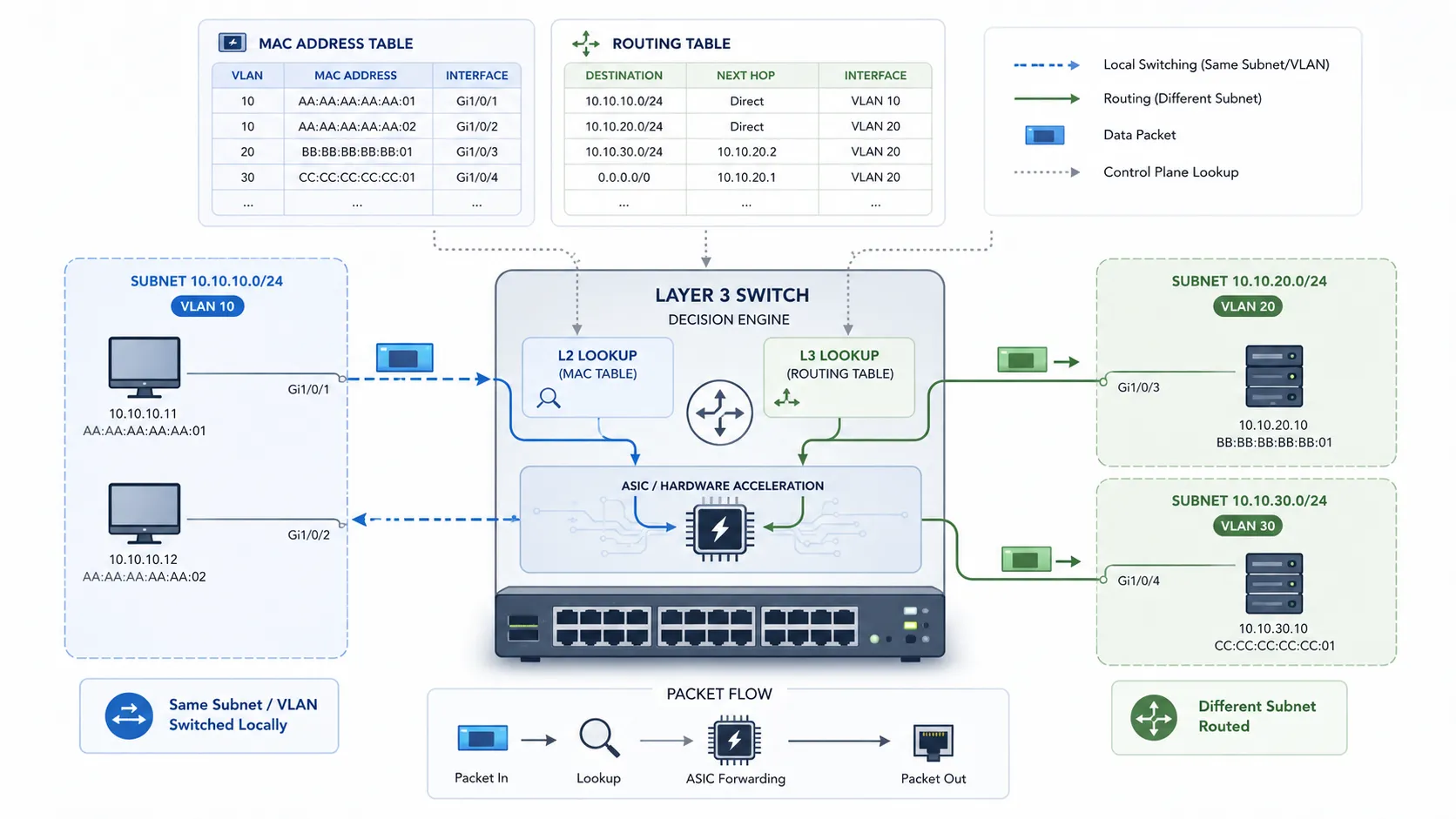

Entscheidungsfindung bei der Weiterleitung durch den Layer-3-Switch

Ein Layer-3-Switch verwaltet zwei zentrale Datenstrukturen: die MAC-Adress-Tabelle und die Routing-Tabelle. Diese beiden Tabellen bilden die zwei Säulen seiner Architektur: Switching und Routing.

MAC-Adress-Tabelle

Die MAC-Adress-Tabelle speichert die Zuordnung zwischen Geräte-MAC-Adressen und physischen Switch-Ports. Wenn Geräte innerhalb desselben VLAN oder lokalen Netzwerks kommunizieren, nutzt der Switch diese Tabelle, um Datenrahmen direkt an den richtigen Port weiterzuleiten, statt diese an alle Ports zu verteilen.

Routing-Tabelle

Die Routing-Tabelle protokolliert IP-Netzsegmente, Ausgangsports und Next-Hop-Adressen. Wenn Verkehr von einem Subnetz zu einem anderen übertragen werden muss, bestimmt der Layer-3-Switch anhand der Routing-Tabelle das Ziel des Pakets.

Gleiches Subnetz vs. unterschiedliches Subnetz

Bei eingehenden Paketen prüft der Layer-3-Switch, ob die Ziel-IP-Adresse zum selben Subnetz gehört. Befindet sich das Ziel im gleichen Subnetz, erfolgt ein Layer-2-Switching anhand der MAC-Tabelle. Liegt das Ziel in einem anderen Subnetz, führt er ein Layer-3-Routing anhand der Routing-Tabelle durch.

Dieses hybride Entscheidungsmodell ermöglicht es einem einzelnen Gerät, sowohl lokale Hochgeschwindigkeitskommunikation als auch effizientes Routing zwischen Subnetzen zu unterstützen.

Warum ASIC-Hardware-Routing entscheidend ist

Ein wesentlicher technischer Vorteil von Layer-3-Switches ist das hardwarebasierte Routing. Klassische Router stützen sich bei Routing-Entscheidungen stark auf Softwareverarbeitung – insbesondere bei älteren oder günstigen Modellen. Software-Routing ist flexibel, gerät aber bei hohem Verkehrsaufkommen an Geschwindigkeitsgrenzen.

Layer-3-Switches nutzen spezielle Switching-Chips, sogenannte ASICs, um Weiterleitung und Routing direkt auf Hardwareebene auszuführen. Dadurch sinkt die Routing-Latenz auf Mikrosekunden-Niveau und die Leistung des Layer-3-Routings nähert sich der des Layer-2-Switchings an.

Bei hochwertigen Layer-3-Switches erreicht die Layer-3-Weiterleitung Leitungsgeschwindigkeit: Das Gerät leitet Datenverkehr mit der maximal physikalischen Geschwindigkeit der Schnittstellen verlustfrei weiter. Für Netzwerke mit großem Aufkommen an Sprach-, Video-, Datenbank-, Virtualisierungs-, Speicher- und KI-Anwendungen ist die leitungsgeschwindige Weiterleitung eine unverzichtbare Schlüsselfunktion.

Von Layer-3-Switches unterstützte Routing-Protokolle

Ein Layer-3-Switch beschränkt sich nicht auf einfaches statisches Routing. Viele professionelle Modelle unterstützen dynamische Routing-Protokolle und können somit in größere Routing-Architekturen integriert werden.

Diese Routing-Funktionen ermöglichen es Layer-3-Switches, sich an unterschiedliche Szenarien anzupassen – von kleinen Unternehmensnetzen bis hin zu großen Betreiber- und Rechenzentrumsumgebungen.

VLAN-Segmentierung und Netzwerksicherheit

VLAN ist eine weitere wichtige Funktion des Layer-3-Switchings. Ein VLAN (Virtual Local Area Network) teilt ein physisches Netzwerk in mehrere logische Netzwerke auf. Verschiedene Abteilungen, Dienste oder Gerätegruppen lassen sich voneinander isolieren, selbst wenn sie dieselbe physische Switch-Infrastruktur nutzen.

Beispielsweise kann ein Unternehmen Bürocomputer, IP-Telefone, Überwachungskameras, Gast-Wi-Fi, Produktionsgeräte und Verwaltungsserver in separate VLANs aufteilen. Dies erhöht die Sicherheit, verringert den Broadcast-Bereich, vereinfacht die Verwaltung und erlaubt die Zuweisung individueller Verkehrsrichtlinien für unterschiedliche Geschäftsbereiche.

Wenn Geräte in unterschiedlichen VLANs kommunizieren müssen, bietet der Layer-3-Switch das VLAN-übergreifende Routing. Dies ist einer der häufigsten Anwendungsfälle von Layer-3-Switches in Unternehmens- und Campusnetzen.

Einsatzbereiche von Layer-3-Switches

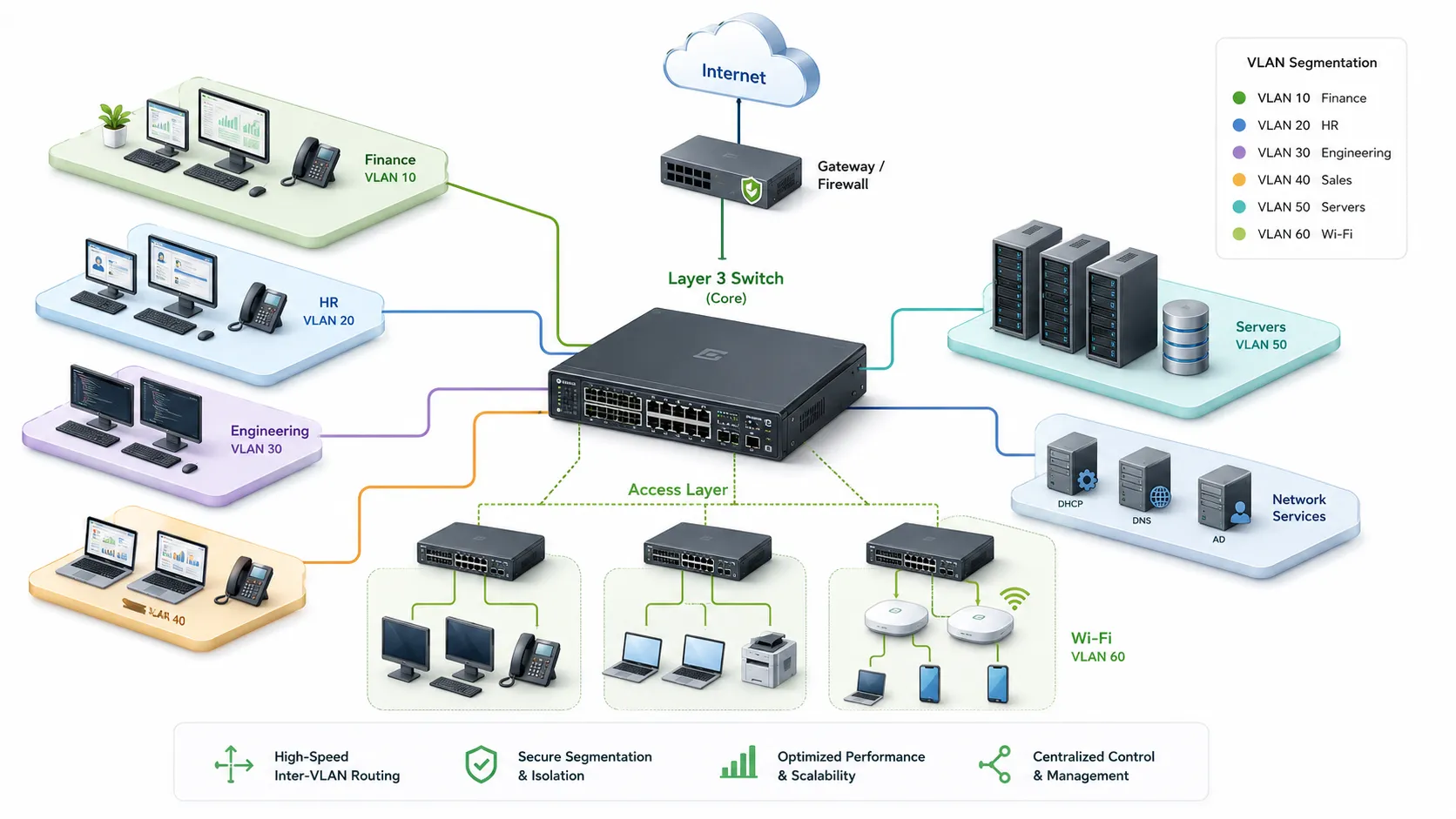

Unternehmenskernnetzwerke

In Unternehmensnetzen werden Layer-3-Switches üblicherweise in der Kern- oder Aggregationsschicht eingesetzt. Sie verbinden verschiedene Abteilungen, Dienstnetze, Serverbereiche, drahtlose Netzwerke und Internet-Ausgangsgeräte. Ein typisches Unternehmensnetz folgt einem dreistufigen Modell: Kernschicht, Aggregationsschicht und Zugangsschicht.

In diesem Modell übernimmt die Kernschicht mit Layer-3-Switches den Hochgeschwindigkeits-Datenaustausch und das Routing zwischen Subnetzen. Die Zugangsschicht nutzt hingegen meist Layer-2-Switches zum Anschluss von Desktop-Endgeräten, IP-Telefonen, Kameras, Druckern, Wireless-Access-Points und weiteren Randgeräten.

Betreiber- und Metropolitan-Netzwerke

In Betreibernetzwerken kommen Layer-3-Switches an metropolitanen Randknoten, Unternehmensleitungsanschlüssen und Dienstaggregationspunkten zum Einsatz. Sie bieten flexible VLAN-Isolierung, richtlinienbasiertes Routing, Hochgeschwindigkeitsweiterleitung und skalierbaren Zugang für unterschiedliche Kunden und Diensttypen.

Rechenzentren

Rechenzentren erfordern geringe Latenz, hohen Durchsatz und skalierbare Serververbindungen. Ein modernes Rechenzentrum kann tausende Server, Virtualisierungs-Hosts, Speichersysteme, Container und Dienstcluster umfassen. Layer-3-Switches ermöglichen flachere Netzwerkarchitekturen, reduzieren Weiterleitungssprünge und verbessern die Verkehrseffizienz.

Bei hochleistungsfähigen Rechenzentrumsarchitekturen verbessert der Einsatz von Layer-3-Switching die Leistung des Nord-Süd-Verkehrs erheblich. Branchenbezogene Daten zeigen, dass Rechenzentren mit leistungsstarken Layer-3-Switches die Latenz des Nord-Süd-Verkehrs um mehr als 40 % senken können.

Campus-, Krankenhaus- und Finanznetzwerke

Campusnetze, Krankenhausnetze und Finanzhandelssysteme erfordern üblicherweise hohe Zuverlässigkeit und vorhersehbare Leistungen. Layer-3-Switches unterstützen redundante Verbindungen, schnelle Konvergenz und QoS-Richtlinien, um Geschäftskontinuität und Dienststabilität zu gewährleisten.

In Krankenhäusern hängt die Netzwerkzuverlässigkeit von medizinischen Systemen, Schwesternstationen, Bildgebungssystemen, IP-Kommunikation und Sicherheitsanlagen ab. Im Finanzsektor beeinflussen Latenz und Stabilität Handelssysteme und die Geschäftskontinuität. Campusnetze benötigen für zahlreiche Nutzer und Geräte eine segmentierte, verwaltbare und skalierbare Zugangsstruktur.

Einsatzarchitektur von Layer-3-Switches

Eine gut geplante Bereitstellung von Layer-3-Switches teilt Netzwerkaufgaben in klar definierte Ebenen auf. Dadurch lässt sich das Netzwerk einfacher erweitern, Fehler beheben, absichern und warten.

Zugangsschicht

Die Zugangsschicht verbindet Endgeräte wie PCs, IP-Telefone, Kameras, Wireless-Access-Points, Drucker, Industriegeräte und IoT-Geräte. In vielen Netzwerken kommen hier Layer-2-Switches zum Einsatz, da deren Hauptaufgabe der lokale Geräteanschluss ist.

Aggregationsschicht

Die Aggregationsschicht bündelt den Verkehr mehrerer Zugangs-Switches. Sie setzt Richtlinien durch, aggregiert VLANs, stellt redundante Uplink-Verbindungen bereit und bereitet den Verkehr für das Kernrouting vor. Bei Bedarf an VLAN-übergreifendem Routing oder Richtliniensteuerung werden hier üblicherweise Layer-3-Switches eingesetzt.

Kernschicht

Die Kernschicht ist für die Hochgeschwindigkeitsweiterleitung zwischen großen Netzwerkbereichen zuständig. Sie muss einfach, schnell, redundant und stabil ausgelegt sein. Layer-3-Switches sind hier die bevorzugte Wahl, da sie leitungsgeschwindige Weiterleitung mit intelligenter Routing-Funktion verbinden.

Technischer Auswahlleitfaden

Die Auswahl eines Layer-3-Switch sollte sich an Netzwerkgröße, Verkehrsmodell, Zuverlässigkeitsanforderungen, Diensttyp und zukünftiger Erweiterung orientieren. Folgende Faktoren sind bei der Lösungsplanung besonders wichtig.

Weiterleitungsleistung

Der Switch muss über ausreichende Switching-Kapazität und Paketweiterleitungsrate für aktuellen und zukünftigen Verkehr verfügen. Für Kernnetze und Rechenzentren ist leitungsgeschwindiges Layer-3-Routing oft zwingend erforderlich.

Port-Geschwindigkeit und Uplink-Kapazität

Unternehmen nutzen heute häufig 1G-, 10G-, 25G-, 40G- oder 100G-Schnittstellen, während leistungsstarke Netzwerke sich Richtung 400G/800G entwickeln. Die Uplink-Kapazität sollte an Serverdichte, Nutzeranzahl, Dienstverkehr und Redundanzkonzept angepasst geplant werden.

Routing- und VLAN-Funktionen

Das Gerät muss benötigte Routing-Protokolle, VLAN-Skalierung, VLAN-übergreifendes Routing, ACL-Richtlinien, Multicast-Funktionen und Verwaltungsfunktionen unterstützen. Größere Netzwerke erfordern ggf. OSPF, BGP, VRRP, richtlinienbasiertes Routing und erweiterte Sicherheitskontrollen.

QoS und Dienstgarantie

QoS ist unverzichtbar, wenn Sprach-, Video-, Steuerverkehr und geschäftskritische Anwendungen dasselbe Netzwerk nutzen. Layer-3-Switches klassifizieren Verkehr, verteilen Prioritäten und schützen zentrale Dienste, sodass latenzempfindliche Anwendungen stabil laufen.

Redundanz und schnelle Konvergenz

Netzwerkausfälle lassen sich nicht vollständig vermeiden, aber die Architektur sollte Dienstunterbrechungen minimieren. Redundante Verbindungen, schnelle Konvergenz, Link-Aggregation und durchdachtes Routing sorgen für Dienstverfügbarkeit bei Port-, Leitungs- oder Geräteausfällen.

Zukünftige Entwicklung des Layer-3-Switchings

Netzwerkgröße und Komplexität wachsen stetig durch 5G, IoT, künstliche Intelligenz, Cloud Computing, Edge Computing, Videoanalyse und industrielle Digitalisierung. Layer-3-Switches entwickeln sich weiter hin zu höherer Bandbreite, stärkerer Intelligenz und einfacherer Verwaltung.

Erster Trend: Höhere Bandbreite. Schnittstellen wie 400G und 800G werden in Backbone-, Cloud- und Rechenzentrumsnetzen zunehmend verbreitet. Zweiter Trend: Intelligente Optimierung. KI-gesteuerte Verkehrsanalyse erkennt Überlastungen, prognostiziert anomalen Verkehr, optimiert Routing-Wege und verbessert die Netzbearbeitungseffizienz.

Dritter Trend: Cloud-native und automatisierte Verwaltung. Zukünftige Switches werden vermehrt über zentrale Plattformen, APIs, Telemetrie, absichtsgesteuerte Netzwerke und automatisierte Konfigurationssysteme verwaltet. Dadurch werden manuelle Konfigurationsfehler reduziert und die Effizienz im Großbetrieb gesteigert.

Der zukünftige Layer-3-Switch leitet nicht nur Pakete schneller weiter. Er versteht Verkehrsmuster besser, liefert mehr Betriebsdaten und lässt sich im großen Maßstab einfacher verwalten.

Fazit

Der Layer-3-Switch ist eines der zentralsten Geräte moderner Netzinfrastrukturen. Er kombiniert die Leistungsfähigkeit des Layer-2-Switchings mit der Routing-Intelligenz der Ebene 3 und ermöglicht dem Netzwerk die effiziente Verarbeitung von lokalem Verkehr und Verkehr zwischen Subnetzen.

Sein zentraler Nutzen ergibt sich aus dem Prinzip „einmal routen, mehrmals switchen“. Mit MAC-Adress-Tabellen, Routing-Tabellen, VLAN-Segmentierung, hardwarebasierter ASIC-Weiterleitung, Unterstützung von Routing-Protokollen und QoS-Funktionen liefert der Layer-3-Switch schnellen, sicheren und skalierbaren Kommunikationsverkehr für Unternehmensnetze, Betreibernetzwerke, Rechenzentren, Campus, Krankenhäuser und Finanzsysteme.

Mit wachsendem Netzverkehr und komplexeren Anwendungen entwickeln sich Layer-3-Switches weiter hin zu leitungsgeschwindiger Weiterleitung, 400G/800G-Schnittstellen, KI-gesteuerter Verkehrsoptimierung, cloud-nativer Verwaltung und automatisierten Netzbetriebsabläufen. Für Netzwerkarchitekten ist das Verständnis des Layer-3-Switchings unerlässlich, um zuverlässige und zukunftsfähige Netzinfrastrukturen aufzubauen.

FAQ

Was ist ein Layer-3-Switch?

Ein Layer-3-Switch ist ein Netzwerkgerät, das Layer-2-Switching und Layer-3-Routing vereint. Er leitet Verkehr innerhalb desselben Netzwerks anhand von MAC-Adressen weiter und routet Daten zwischen unterschiedlichen Subnetzen anhand von IP-Adressen.

Welcher ist der Hauptvorteil eines Layer-3-Switch gegenüber einem klassischen Router?

Der größte Vorteil ist die Kombination aus der Hochleistung des Layer-2-Switchings und der Routing-Intelligenz der Ebene 3. Durch ASIC-Hardware-Routing erreicht er sehr geringe Latenzen und nahezu leitungsgeschwindige Leistung.

Was bedeutet „einmal routen, mehrmals switchen“?

Das erste Paket zwischen unterschiedlichen Subnetzen erfordert eine vollständige Routing-Entscheidung; nachfolgende Pakete auf demselben Pfad werden über schnelle Switching-Logik weitergeleitet. Dadurch steigt die Effizienz wiederholter Kommunikation zwischen Subnetzen.

Unterstützt ein Layer-3-Switch VLANs?

Ja. Layer-3-Switches unterstützen standardmäßig VLAN-Segmentierung und VLAN-übergreifendes Routing. Dadurch lässt sich ein physisches Netz in mehrere logische Netzwerke aufteilen, bei gleichzeitig kontrollierter Kommunikation zwischen diesen.

Wo werden Layer-3-Switches üblicherweise eingesetzt?

Sie finden breite Anwendung in Unternehmenskernnetzen, Aggregationsschichten, Campusnetzen, Krankenhäusern, Finanzsystemen, Betreiberzugangsnetzen und Rechenzentren, die schnelles Routing und zuverlässige Verkehrssegmentierung erfordern.

Wie sieht die zukünftige Entwicklung von Layer-3-Switches aus?

Layer-3-Switches entwickeln sich hin zu Hochgeschwindigkeits-Schnittstellen wie 400G/800G, KI-gesteuerter Verkehrsoptimierung, cloud-nativer Verwaltung, Telemetrie und automatisierten Netzbetriebsabläufen.
