Überspannungsschutz umfasst Schutzgeräte, Erdung, Potentialausgleich, Verdrahtungsplanung und koordinierte Installationsmethoden, um transiente Überspannungen zu begrenzen und Stoßströme von empfindlichen Geräten abzuleiten. Er wird zum Schutz von Energieverteilungen, Schaltschränken, Telekommunikationsleitungen, Datennetzen, Sicherheitssystemen, Industrieautomation, erneuerbaren Energiesystemen, Gebäudeelektronik und Außengeräten eingesetzt.
Eine Überspannung kann nur Mikrosekunden dauern, aber ihre Folgen können schwerwiegend sein. Sie kann Netzteile, Kommunikationsports, Leiterplatten, Sensoren, Steuerungen, Netzwerk-Switches, Kameras, Zutrittskontrollfelder, Router, Zähler, Alarme und Feldgeräte beschädigen. In schweren Fällen entstehen nicht nur Ersatzkosten, sondern auch Serviceunterbrechungen, Datenverlust, Sicherheitsrisiken und wiederkehrende versteckte Fehler.

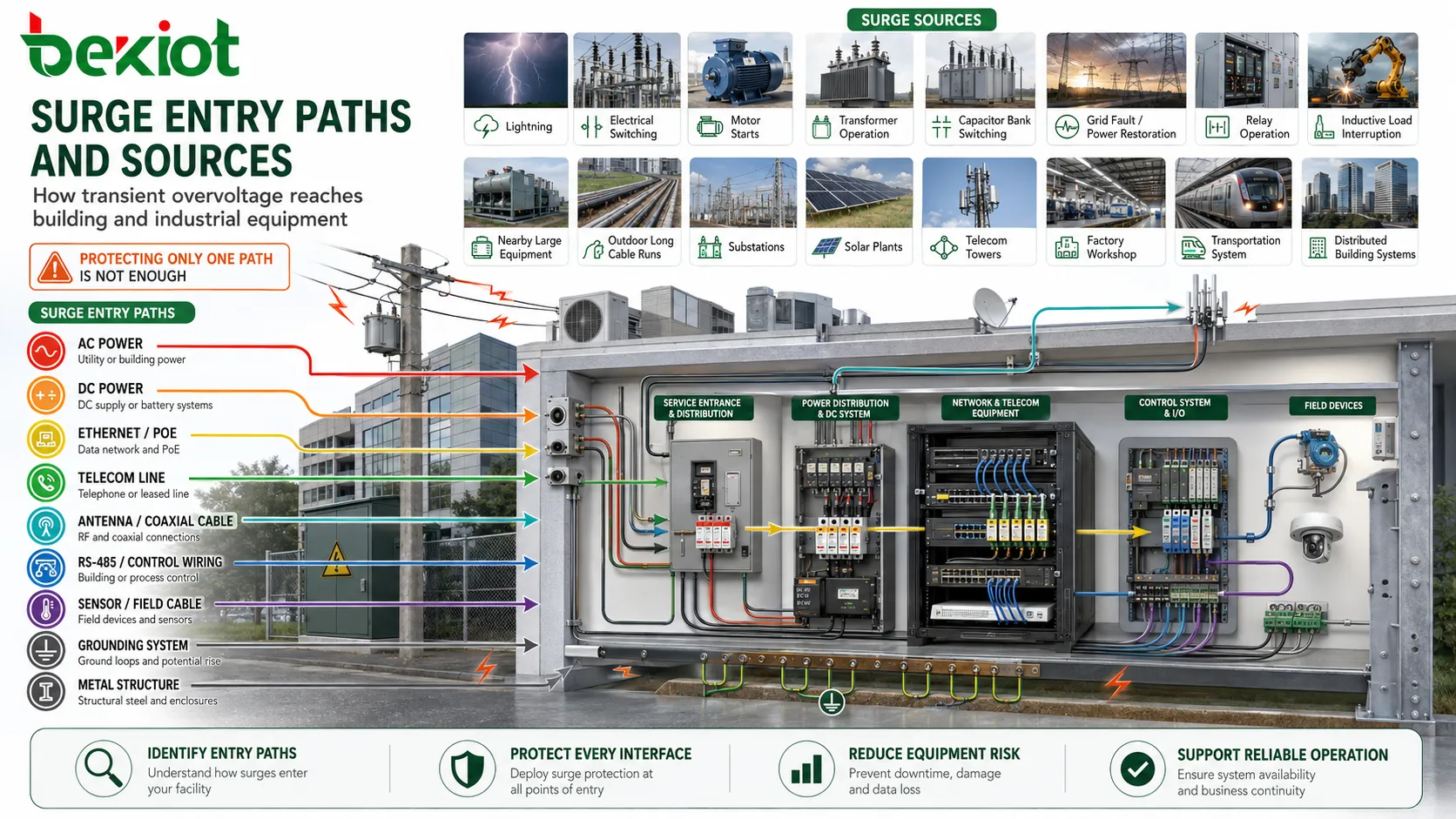

Woher transiente Überspannungen kommen
Überspannungen werden häufig mit Blitzschlag verbunden, doch Blitzschlag ist nur eine Quelle. Elektrische Schalthandlungen, Motorstarts, Transformatorbetrieb, Kondensatorbankschaltung, Netzfehler, Wiedereinschalten der Versorgung, Relaisbetrieb, Abschalten induktiver Lasten und große Anlagen in der Nähe können ebenfalls kurzzeitige Überspannungen erzeugen.
Außenanlagen, lange Kabelstrecken, Dachgeräte, Netzeinspeisungen, Umspannwerke, Solaranlagen, Telekommunikationstürme, Werkshallen, Verkehrssysteme und verteilte Gebäudesysteme sind stärker exponiert, weil ihre Leitungen Stoßenergie über große Entfernungen aufnehmen und weitertragen können.
Die Schutzplanung sollte mit der Identifikation der Eintrittspfade beginnen. Stoßenergie kann über AC-Strom, DC-Strom, Ethernet, PoE, Koaxialkabel, RS-485, Telefonleitungen, Antennenzuleitungen, Steuerleitungen, Sensorkabel, Erdleiter oder Metallstrukturen eindringen. Wird nur ein Pfad geschützt, kann ein anderer Pfad offen bleiben.
Normen für die Produktauswahl
IEC 61643-Reihe
Die IEC 61643-Reihe wird weithin für Überspannungsschutzgeräte verwendet. Verschiedene Teile gelten für unterschiedliche Stromkreise und Anwendungen. Niederspannungs-AC-Systeme, DC-Systeme, Photovoltaikanlagen, Telekommunikationsnetze, Signalisierungsnetze und Schutzkomponenten können jeweils eigene Normverweise erfordern.
Für Niederspannungs-AC-Stromkreise definiert IEC 61643-11 Anforderungen und Prüfverfahren für Geräte, die an AC-Systeme angeschlossen werden. Für Telekommunikations- und Signalisierungsnetze behandelt IEC 61643-21 Geräte auf Kommunikations- und Signalleitungen, einschließlich Leitungen, die auch Energie führen können, wie PoE.
UL 1449
UL 1449 ist eine wichtige nordamerikanische Sicherheitsnorm für Überspannungsschutzgeräte. Sie wird häufig bei der Auswahl von Geräten für US-Installationen oder UL-gelistete Anlagen herangezogen. Sie behandelt Gerätesicherheit und Leistungsbewertung von Produkten zur Begrenzung transienter Spannungsspitzen.
Wenn ein Projekt UL-gelistete SPDs verlangt, müssen Produkttyp, Nennspannung, Installationsort, Gehäuse, Kurzschlussstromfestigkeit und Kennzeichnung sorgfältig geprüft werden.
NEC und lokale Elektrovorschriften
Elektrovorschriften definieren, wie Schutzgeräte in realen Gebäuden und Anlagen installiert, angeschlossen, geerdet und koordiniert werden müssen. In den Vereinigten Staaten sind NEC-Anforderungen wichtig, doch die Anwendung kann je nach Bundesstaat oder lokaler Behörde variieren.
In jeder Region sollte der Installateur die aktuell geltenden Vorschriften, lokalen Abnahmeanforderungen, Gebäudenutzung, Bedingungen der Einspeisung und besondere Anforderungen für Notfallsysteme, Wohngebäude, Gesundheitswesen, Industrieanlagen oder öffentliche Einrichtungen prüfen.
EN, CE und regionale Regeln
Für europäische Märkte können EN-Versionen der IEC-Normen und die jeweils passende CE-Konformitätsroute relevant sein. In anderen Regionen können lokale Elektrovorschriften, Netzbetreiberstandards, Brandschutzvorschriften, Telekomregeln und Produktzertifizierungssysteme gelten.
Internationale Projekte sollten nicht davon ausgehen, dass eine Zertifizierung automatisch alle Märkte abdeckt. Die Produktdokumentation muss zur Zielregion und Installationskategorie passen.
Branchenspezifische Anforderungen
Bahn, Marine, Photovoltaik, Windkraft, Öl und Gas, Rechenzentren, medizinische Einrichtungen, Flughäfen, Telekommunikationstürme und industrielle Steuerungssysteme können zusätzliche Schutzpegel oder Installationspraktiken erfordern. Diese Umgebungen haben oft höhere Exposition, kritische Kontinuitätsanforderungen oder strengere Sicherheitsregeln.
Projektteams sollten sowohl Produktnormen als auch Systemdesignnormen prüfen. Ein qualifiziertes SPD allein garantiert kein qualifiziertes Schutzsystem, wenn Erdung, Potentialausgleich, Kabelführung und Koordination mangelhaft sind.
Wie Schutzpegel üblicherweise angegeben werden
Der Schutzpegel ist keine einzelne Zahl. Er wird durch mehrere Kenngrößen beschrieben, darunter höchste Dauerspannung, Spannungsschutzpegel, Nennableitstrom, maximaler Ableitstrom, Impulsstrom, Kurzschlussstromfestigkeit, Ansprechverhalten, Schutzmodus und Installationsart.
Ein niedriger Spannungsschutzwert kann attraktiv wirken, muss aber zur Systemspannung und zum erwarteten Stoßstrom passen. Ein Gerät mit hoher Ableitfähigkeit kann dennoch schlecht schützen, wenn es mit langen Leitungen, schwacher Erdung oder falscher Koordination mit nachgeschalteten Geräten installiert wird.
Deshalb sollten Schutzpegel zusammen mit Installationsposition, vorgeschaltetem Schutz, Erdungssystem, Kabellänge, Expositionsrisiko und Spannungsfestigkeit der geschützten Geräte interpretiert werden.
Koordination von Type 1, Type 2 und Type 3
Type 1 am Serviceeingang
Type 1-Geräte werden häufig am Ursprung der Anlage oder am Serviceeingang eingesetzt, wo energiereiche Überspannungen in das Gebäude gelangen können. Sie werden oft gewählt, wenn äußerer Blitzschutz, Freileitungen, hohe Exposition oder größere Impulsströme zu erwarten sind.
Ziel ist es, die große einlaufende Stoßenergie zu reduzieren, bevor sie sich im inneren Verteilungssystem ausbreitet. Platzierung und Potentialausgleich sind kritisch, weil diese Ebene den ersten Hauptpfad der Überspannung behandelt.
Type 2 in Verteilern
Type 2-Geräte werden üblicherweise in Verteilerfeldern, Unterverteilungen, Schaltschränken und internen Verteilungspunkten installiert. Sie reduzieren Restenergie nach vorgeschaltetem Schutz oder intern erzeugte Überspannungen.
In vielen Gebäuden und Industrieanlagen ist Type 2-Schutz die zentrale Ebene der Niederspannungs-Überspannungskontrolle. Er schützt Gruppen nachgeschalteter Stromkreise und reduziert die Belastung von Endgeräten.
Type 3 nahe empfindlichen Lasten
Type 3-Geräte werden nahe empfindlichen Geräten oder Endlasten eingesetzt. Sie sollen die verbleibende transiente Spannung am Nutzungspunkt begrenzen. Beispiele sind Steuergeräte, Computer, Datengeräte, Sicherheitsfelder, Messtechnik oder Kommunikationsterminals.
Type 3-Schutz sollte in stark exponierten Anlagen normalerweise nicht die einzige Schutzebene sein. Er wirkt am besten, wenn er mit vorgeschalteten Type 1- oder Type 2-Geräten koordiniert ist.
| Ebene | Typischer Standort | Hauptzweck | Planungshinweis |
|---|---|---|---|
| Type 1 | Serviceeingang oder Haupteinspeisefeld. | Beherrscht energiereichen einlaufenden Stoßstrom. | Erfordert starken Potentialausgleich und sehr kurze Wege. |
| Type 2 | Verteilung, Unterverteilung oder Schaltschrank. | Begrenzt Restenergie innerhalb der Anlage. | Wird häufig als Hauptschutz auf Verteilerebene verwendet. |
| Type 3 | Nahe Endgerät oder geschützter Last. | Reduziert Restspannung an empfindlichen Klemmen. | Sollte mit vorgeschaltetem Schutz koordiniert werden. |

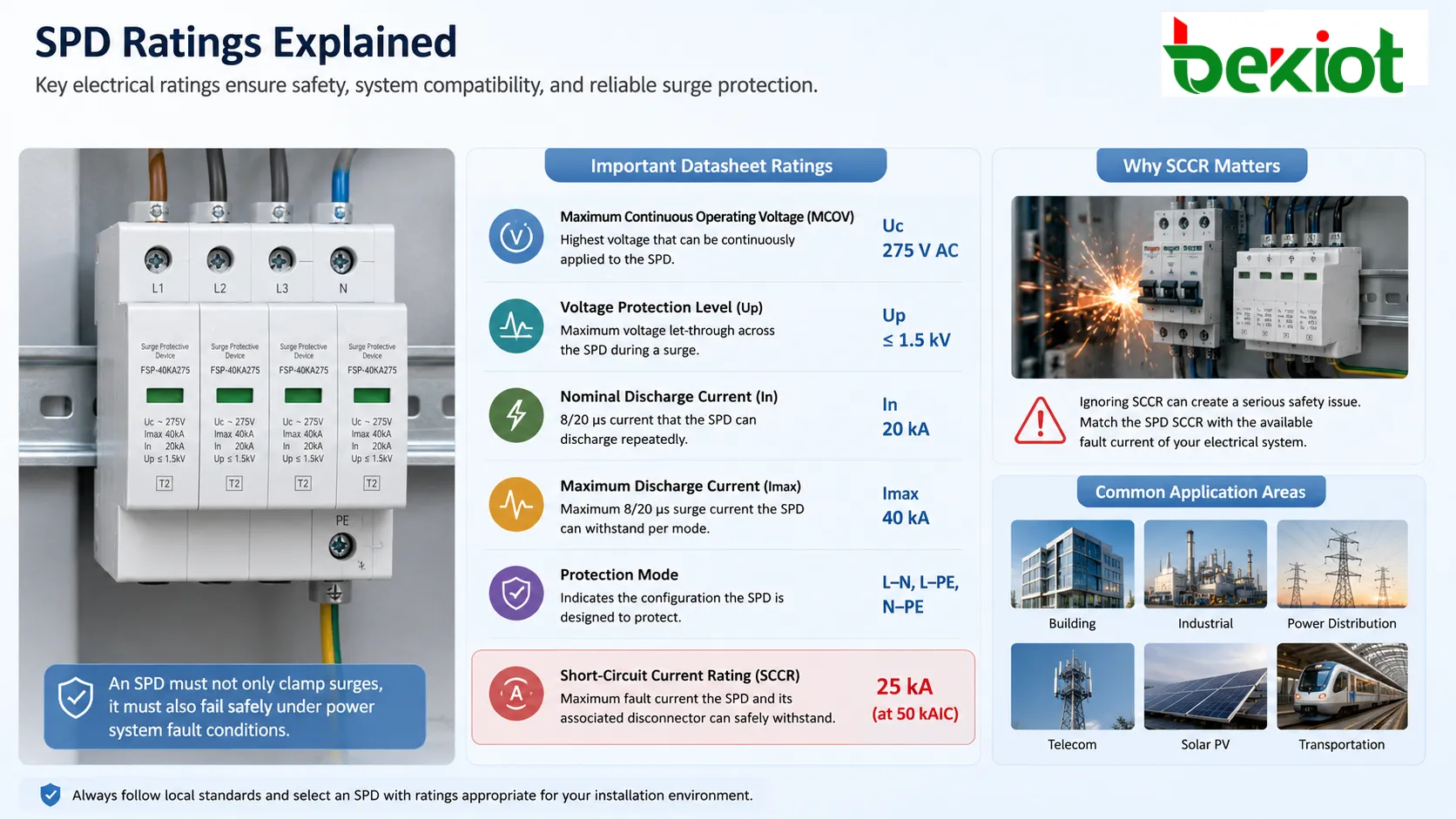

Wichtige Datenblattwerte
Höchste Dauerspannung
Die höchste Dauerspannung definiert die höchste normale Spannung, der das Gerät dauerhaft standhalten kann, ohne fehlerhaft zu arbeiten. Sie muss entsprechend der Netzspannung und erwarteten Spannungsschwankung ausgewählt werden.
Ist dieser Wert zu niedrig, kann das Gerät bei normalen Schwankungen schnell altern, überhitzen oder ausfallen. Ist er zu hoch, kann das geschützte Gerät während einer Überspannung eine höhere Restspannung sehen.
Spannungsschutzpegel
Der Spannungsschutzpegel gibt die Restspannung an, die während einer definierten Stoßprüfung auf der geschützten Seite erscheint. Eine niedrigere Restspannung bedeutet meist bessere Begrenzung, muss aber zusammen mit Ableitstrom und Anschlussleitungslänge betrachtet werden.
Lange Anschlussleitungen können bei schnellen Stoßereignissen zusätzliche Spannung erzeugen. Selbst ein gutes Gerät kann schlecht wirken, wenn es mit langen, schleifenförmigen oder ungünstig geführten Leitungen installiert ist.
Nenn- und Maximalableitstrom
Der Nennableitstrom beschreibt einen Stoßstrom, den das Gerät unter definierten Prüfbedingungen wiederholt führen kann. Der maximale Ableitstrom beschreibt eine höhere Fähigkeit für ein einzelnes Ereignis unter festgelegten Bedingungen.
Diese Werte helfen beim Vergleich der Robustheit, dürfen aber nicht allein verwendet werden. Standortexposition, vorgeschalteter Schutz, Systemerdung und erwartete Fehlerbedingungen müssen ebenfalls berücksichtigt werden.
Impulsstrom
Impulsstrom ist besonders wichtig für Hochenergie-Schutz nahe dem Serviceeingang oder in blitzgefährdeten Bereichen. Er ist oft mit Geräten verbunden, die größere blitzbedingte Stoßenergie handhaben sollen.
Projekte mit äußerem Blitzschutz, Freileitungsversorgung, exponierten Außenstrukturen oder kritischen Einspeisungen können höhere Impulsstromfähigkeit benötigen.
Kurzschlussstromfestigkeit
Die Kurzschlussstromfestigkeit gibt den Fehlerstrom an, den das Gerät und der zugehörige Trenner am Installationspunkt sicher aushalten können. Sie muss zum verfügbaren Fehlerstrom des elektrischen Systems passen.
Wird dieser Wert ignoriert, kann ein ernstes Sicherheitsproblem entstehen. Ein SPD muss nicht nur Überspannungen begrenzen, sondern auch bei Netzfehlern sicher ausfallen.
Schutzmodi und Leitungswege
Leiter gegen Neutralleiter
Leiter-Neutralleiter-Schutz kontrolliert Differenzmode-Überspannungen zwischen aktiven Leitern. Er ist wichtig für Geräte, die zwischen Phase und Neutralleiter angeschlossen sind.
Dieser Modus reduziert die Spannungsbelastung an Netzteileingängen, Steuerkreisen und elektronischen Lasten.
Leiter gegen Erde
Leiter-Erde-Schutz leitet Stoßenergie von aktiven Leitern zum Schutzerdungspfad ab. Er ist häufig wichtig bei blitzbezogenen und gemeinsamen Modusereignissen.
Die Qualität von Erdung und Potentialausgleich beeinflusst diesen Modus direkt. Ein schwacher Erdpfad kann die Schutzleistung begrenzen und Berührungs- oder Gerätrisiken erhöhen.
Neutralleiter gegen Erde
Neutralleiter-Erde-Schutz kann je nach Erdungssystem, Verdrahtungskonfiguration und Gerätekonstruktion erforderlich sein. Er hilft, Spannungsanstiege zwischen Neutralleiter und Schutzerde bei bestimmten Ereignissen zu beherrschen.
Dieser Modus sollte nach elektrischem Systemtyp und lokalen Vorschriften gewählt werden.
Signalpaar-Schutz
Daten- und Steuerleitungen benötigen Schutz zwischen Signalpaaren und von Signalleitern zur Erde. Ethernet, RS-485, Telefon, Koax, Sensorschleifen und Alarmkreise erfordern jeweils passende Gerätetypen.
Das Schutzgerät muss zu Signalspannung, Datenrate, Steckertyp, Leitungsimpedanz, PoE-Anforderungen und Erdungsstrategie passen. Ein Leistungs-SPD darf nicht blind auf einer Datenleitung verwendet werden.
Schutz für Energie, Daten und Telekommunikation
AC-Stromschutz wird meist an Hauptverteilungen, Unterverteilungen, Geräteschränken und empfindlichen Lastpunkten installiert. Er schützt vor Überspannungen über Versorgungsleiter und vor internen Schaltstörungen.
DC-Stromschutz wird in Photovoltaiksystemen, Batteriesystemen, Telekom-Stromversorgungen, DC-Verteilungen, Verkehrssystemen und entfernten Geräten eingesetzt. DC-SPDs müssen für DC-Lichtbogenverhalten und Spannungseigenschaften ausgelegt sein.
Daten- und Telekomschutz wird für Ethernet, PoE, Telefon, serielle Kommunikation, Koaxvideo, Antennenzuleitungen, Sensoren und Steuerleitungen verwendet. Diese Geräte müssen die Signalintegrität erhalten und gleichzeitig transiente Überspannungen begrenzen.
Gutes Design schützt alle verbundenen Wege an derselben Grenze. Wenn die Stromversorgung geschützt ist, Ethernet aber nicht, kann Stoßenergie das Gerät weiterhin über den Netzwerkport beschädigen.

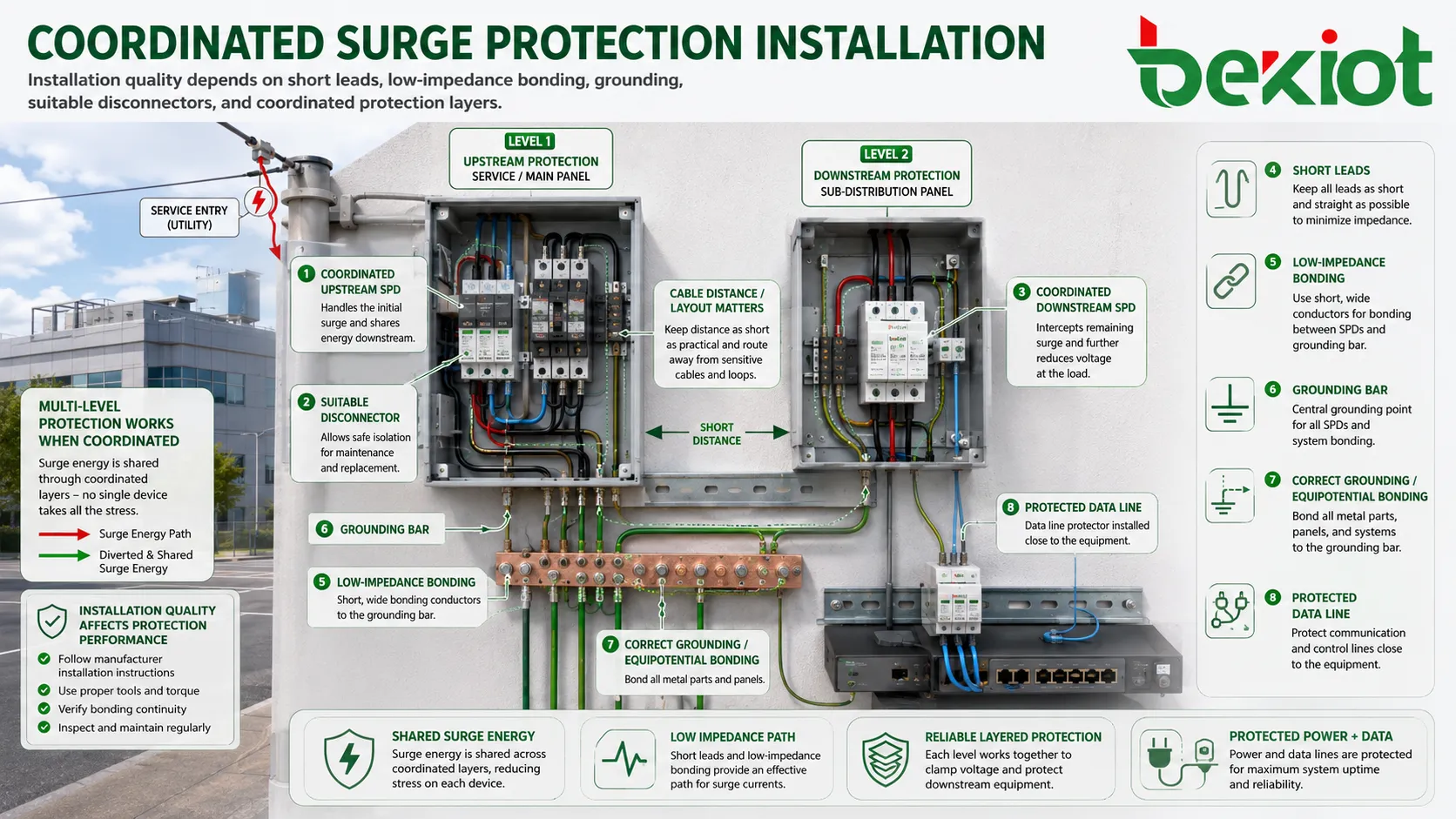

Installationsqualität bestimmt die Leistung
Kurze Leitungslänge
Anschlussleitungen sollten so kurz und gerade wie möglich sein. Schnelle Stoßströme erzeugen Spannung an der Leitungsinduktivität, daher erhöhen lange Leitungen die Spannung am geschützten Gerät.
Eine saubere Installation ist nicht immer eine wirksame Installation. Der kürzeste Schutzpfad ist oft wichtiger als optische Kabelsymmetrie.
Niederimpedanter Potentialausgleich
Potentialausgleich verbindet Metallteile, Schutzerde, Überspannungsgeräte, Schirme und Bezugspunkte, damit Stoßenergie einen kontrollierten Weg hat. Schlechter Ausgleich kann große Spannungsunterschiede zwischen Geräten hinterlassen.
Potentialausgleichsleiter sollten richtig dimensioniert, sicher verbunden, korrosionsbeständig und so geführt sein, dass die Impedanz reduziert wird.
Richtiger vorgeschalteter Schutz
Viele SPDs benötigen vorgeschalteten Überstromschutz oder einen internen/externen Trenner. Dies schützt bei Lebensdauerende, Kurzschlussbedingungen oder abnormalen Betriebszuständen.
Das Trennorgan muss zu den Herstelleranweisungen, dem verfügbaren Fehlerstrom und den Elektrovorschriften passen.
Koordination zwischen Ebenen
Mehrstufiger Schutz funktioniert nur, wenn die Geräte koordiniert sind. Vor- und nachgeschaltete Geräte sollen Stoßenergie richtig teilen und vermeiden, dass ein Gerät die gesamte Belastung trägt.
Die Koordination hängt von Gerätetyp, Kabellänge, Spannungsschutzpegel, Stromwert und Systemlayout ab. Herstellerhinweise sollten befolgt werden, sofern verfügbar.
Wo Überspannungsschutz eingesetzt wird
Gewerbegebäude
Bürohochhäuser, Hotels, Einkaufszentren, Campusbereiche und öffentliche Gebäude nutzen Schutzgeräte für Energieverteilung, IT-Räume, Aufzüge, Zutrittskontrolle, CCTV, Beschallung, Brandmelde-Schnittstellen und Gebäudeautomation.
Diese Standorte benötigen oft koordinierten Schutz über Hauptschaltanlagen, Unterverteilungen, Dachgeräte, Außenkameras, Eingangssysteme und Netzwerkschränke hinweg.
Industrieanlagen
Fabriken, Lager, Bergwerke, Raffinerien, Kraftwerke und Wasseraufbereitungsanlagen enthalten Motoren, Antriebe, PLCs, Sensoren, Kommunikationsnetze, Schaltschränke und Außenfeldgeräte. Überspannungen können Ausfälle, Fehlsignale oder Geräteschäden verursachen.
Industrieschutz muss sowohl externes Blitzrisiko als auch interne Schaltstörungen schwerer elektrischer Anlagen berücksichtigen.
Telekommunikations- und Datennetze
Telekomräume, Basisstationen, Außenschränke, Glasfaserknoten, Netzwerk-Switches, Router, PoE-Geräte, Antennen und Kommunikationsgateways benötigen Schutz auf Strom- und Signalwegen.
Erdung und Potentialausgleich sind besonders wichtig, weil Telekomsysteme Geräte über Gebäude, Türme, Außengehäuse und lange Kabelwege verbinden können.
Sicherheit und Überwachung
Außenkameras, Zutrittscontroller, Toranlagen, Alarmfelder, Intercoms, Schranken und Perimetergeräte sind häufig über Strom- und Signalkabel blitzinduzierten Überspannungen ausgesetzt.
Schutz sollte an Gebäudeeintrittspunkten und bei Bedarf nahe exponierten Feldgeräten installiert werden.
Erneuerbare Energiesysteme
Photovoltaikanlagen, Batteriespeicher, Windkraft- und Wechselrichtersysteme benötigen Schutz an DC-Strings, AC-Ausgängen, Kommunikationsleitungen, Überwachungsgeräten und Erdungsnetzen.
DC-Schutz erfordert geeignete Geräteauswahl, weil sich DC-Fehlerverhalten von AC-Systemen unterscheidet.
Wartung und Lebensdauerüberwachung
Überspannungsschutzgeräte sind ihrer Natur nach opfernd ausgelegt. Sie absorbieren oder leiten transiente Energie ab und können mit der Zeit degradieren. Ein Gerät, das wiederholte Stöße verarbeitet hat, bietet möglicherweise nicht mehr denselben Schutzpegel.
Viele Produkte haben Statusfenster, Alarmkontakte, Fernüberwachungsausgänge, austauschbare Module oder End-of-Life-Anzeigen. Diese sollten bei der Routinewartung geprüft werden.
Nach einem Blitzereignis, einem großen Netzfehler, unerklärlichem Geräteausfall oder wiederholtem Auslösen eines Schutzschalters sollte das Schutzsystem inspiziert werden. Der Austausch beschädigter Geräte gehört zur Aufrechterhaltung einer wirksamen Schutzebene.
Auswahl-Checkliste
Identifizieren Sie zuerst den geschützten Stromkreis. AC-Strom, DC-Strom, Ethernet, PoE, RS-485, Telefon, Koax, Sensor- und Steuerkreise benötigen unterschiedliche Geräte.
Passen Sie Nennspannung und Systemtyp an. Das Gerät muss zur normalen Betriebsspannung, zum Erdungssystem, zur Frequenz, zum Strompfad und zu Fehlerbedingungen passen.
Wählen Sie die Installationsebene. Serviceeingang, Verteilertafel, Geräteschrank und Schutz am Nutzungspunkt haben unterschiedliche Rollen.
Prüfen Sie wichtige Werte. Kontrollieren Sie höchste Dauerspannung, Spannungsschutzpegel, Ableitstrom, Impulsstrom, Kurzschlussstromfestigkeit, Schutzmodi und Zertifizierungszeichen.
Planen Sie die physische Installation. Leitungslänge, Position der Erdungsschiene, Potentialausgleichspfad, Kabelführung, Gehäuseschutzart und Auswahl des vorgeschalteten Trenners sind ebenso wichtig wie das Gerät selbst.
Wirksamer Überspannungsschutz ist kein einzelnes Bauteil. Er ist ein koordiniertes System aus normgerechter Geräteauswahl, abgestufter Platzierung, kurzen Verbindungen, Erdung, Potentialausgleich und regelmäßiger Inspektion.
Häufig gestellte Fragen
Kann ein Gerät ein ganzes Gebäude schützen?
Ein Gerät im Hauptverteiler kann einlaufende Stoßenergie reduzieren, aber empfindliche Geräte benötigen oft weiterhin nachgeschalteten Schutz. Große oder komplexe Gebäude erfordern in der Regel abgestuften Schutz.
Bedeutet ein höherer Stoßstromwert immer besseren Schutz?
Nicht immer. Der Stromwert zeigt die Energiehandhabung, aber Restspannung, Installationsqualität, Koordination und Stromkreisart bestimmen ebenfalls die Schutzleistung.
Warum fallen geschützte Geräte manchmal trotzdem aus?
Mögliche Ursachen sind ungeschützte Signalwege, schlechte Erdung, lange Anschlussleitungen, unzureichende Werte, falscher Gerätetyp, gealterte Schutzmodule oder Stoßenergie oberhalb des Auslegungsniveaus.
Sollten Ethernet- und PoE-Leitungen separat geschützt werden?
Ja, wenn ein Expositionsrisiko besteht. Ethernet- und PoE-Leitungen benötigen Schutz, der für Datenrate, PoE-Leistungsniveau, Steckertyp und Signalintegrität ausgelegt ist.
Was sollte bei Routineinspektionen geprüft werden?
Prüfen Sie Statusanzeigen, Alarmkontakte, Modulzustand, Erdungsverbindungen, Potentialausgleichsleiter, Leitungslänge, Verfärbungen, lose Klemmen, Wassereintritt und ob kürzlich ein Überspannungsereignis aufgetreten ist.
