In Notfallführung, öffentlicher Sicherheit, Energie, Versorgungsbetrieben, Verkehr, Industrie und Außendienst bleiben Handfunkgeräte und Funksysteme unverzichtbare Kommunikationsmittel für Einsatzteams. Sie sind einfach, schnell und zuverlässig für Push-to-Talk-Koordination. Viele Projekte stehen jedoch vor demselben praktischen Problem: Unterschiedliche Funksysteme arbeiten oft in getrennten und geschlossenen Kommunikationsumgebungen.
Eine Leitstelle nutzt möglicherweise bereits eine konvergente Kommunikationsplattform mit Sprachdispatch, Videokonferenzen, Monitoring-Bildschirmen, IP-Telefonie und Alarmverknüpfung. Einsatzkräfte im Feld verlassen sich weiterhin auf Funkgeräte. Push-to-Talk-Systeme über öffentliche Netze können zusätzlich zu privaten Funknetzen eingesetzt werden. Ohne geeignete Gateway-Schicht arbeiten diese Systeme unabhängig voneinander, wodurch Echtzeitkoordination im entscheidenden Moment erschwert wird.
Ein RoIP-Gateway löst dieses Problem, indem es Funksprachverkehr und Steuerverhalten in IP-basierte Kommunikationsressourcen umwandelt. Es kann Funkkanäle mit SIP-Dispatch-Systemen verbinden, öffentliche PTT-Plattformen mit privaten Funknetzen koppeln und eine direkte Back-to-Back-Verbindung zwischen unterschiedlichen Funkterminals herstellen.
Die Integrationsherausforderung in der Feldkommunikation
Viele Organisationen haben ihre Leitstellen mit modernen Kommunikationsplattformen aufgerüstet. Diese Systeme unterstützen IP-Telefone, Dispatch-Konsolen, Videokonferenzen, Monitoring-Integration, Alarmabläufe und einheitliches Kommunikationsmanagement. Auf dem Papier wirkt die Plattform vollständig. In realen Abläufen zeigt sich jedoch häufig eine Lücke: Das Funknetz bleibt außerhalb der Plattform.
Dadurch entsteht ein Bruch zwischen Disponenten und Feldnutzern. Der Disponent arbeitet in einem IP-basierten Führungssystem, während die Einsatzkräfte Handfunkgeräte, Fahrzeugfunkgeräte oder private Funksysteme verwenden. Ohne Funkintegration müssen Nachrichten manuell weitergegeben werden. Das verlangsamt die Reaktion, erhöht Missverständnisse und schwächt den Nutzen der Führungsplattform.
Die Aufgabe eines RoIP-Gateways besteht darin, die Funkseite in den IP-Kommunikationsablauf einzubinden. Durch die Umwandlung von Funk-Audio und PTT-Verhalten in ein nutzbares Format erweitert es die Leitstellenkommunikation direkt zu den Funknutzern vor Ort.
Funkgeräte mit einer Dispatch-Plattform verbinden

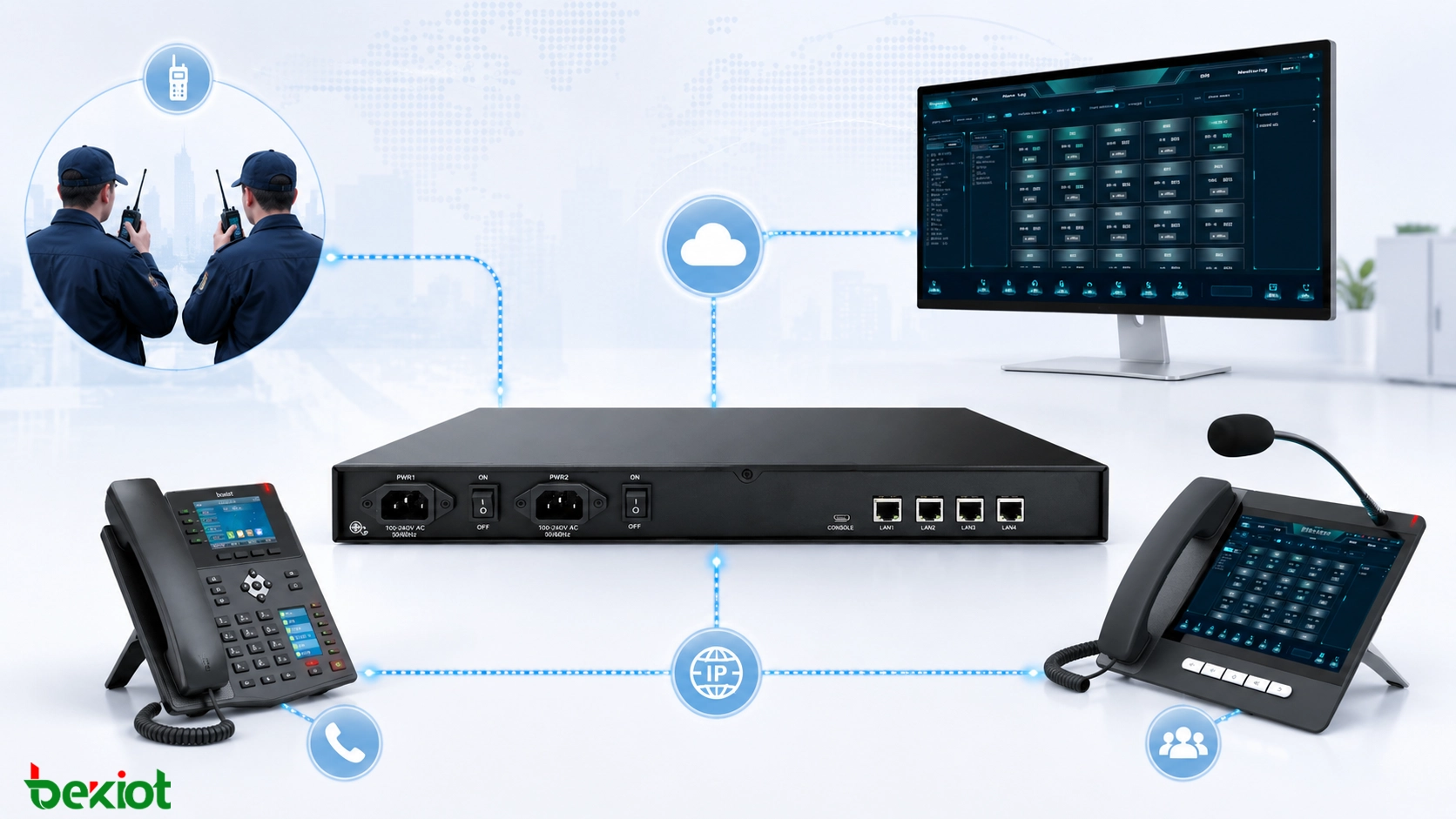

Die erste typische Nutzung eines RoIP-Gateways ist die Verbindung traditioneller Funkterminals mit einer konvergenten Kommunikationsplattform oder einem Führungs- und Dispatch-System. In diesem Modell wandelt das Gateway die Funkseite in standardisierte SIP-Kommunikation um. Nach der Integration können Dispatch-Bediener Funknutzer von der Plattform aus anrufen, und Funknutzer können per PTT antworten.
Dadurch arbeiten Funkgeräte, IP-Telefone, Dispatch-Konsolen und Kommunikationsplattformen als ein koordiniertes System. Die Leitstelle muss Nachrichten nicht mehr manuell zwischen verschiedenen Werkzeugen übertragen. Anweisungen erreichen die Feldnutzer direkter, und Rückmeldungen gelangen strukturierter zur Führungsplattform zurück.
Dieses Modell eignet sich für Leitstellenbau, Notfalldispatch, industrielle Kontrollräume, öffentliche Sicherheitskommunikation und Videokonferenzplattformen, die Funksprachverkehr in einen größeren Workflow aufnehmen müssen.
Der echte Wert von RoIP liegt nicht nur in der Audioumwandlung. Er liegt darin, Feldfunkgeräte zu nutzbaren Kommunikationsressourcen innerhalb einer modernen IP-Dispatch-Umgebung zu machen.
Wie SIP den Funkzugang erleichtert
SIP wird breit in IP-Telefonie, Dispatch-Systemen, Call-Control-Plattformen und Unified-Communication-Netzen eingesetzt. Wenn ein RoIP-Gateway SIP unterstützt, können Funkkanäle mit Systemen verbunden werden, die SIP-Signalisierung bereits verstehen. Das reduziert Integrationsaufwand und erleichtert die Einführung in bestehenden IP-Kommunikationsprojekten.
Ein Disponent kann beispielsweise eine SIP-basierte Konsole verwenden, um mit einem Funkkanal zu kommunizieren. Das Gateway verwaltet die Verbindung zwischen SIP-Seite und Funkseite, einschließlich Audioübertragung und PTT-Steuerung. So wird der Funkkanal Teil derselben Kommunikationsumgebung wie IP-Telefone, Dispatch-Terminals und andere SIP-Endpunkte.
In der Praxis ist diese Fähigkeit besonders wertvoll, wenn vorhandene Funkressourcen erhalten bleiben sollen, während die Leitstelle auf eine IP-basierte Kommunikationsplattform umgestellt wird.
Öffentliches PTT und privaten Funk verbinden
Die zweite typische Nutzung ist die Verbindung öffentlicher Push-to-Talk-Systeme mit privaten Funksystemen. Öffentliches PTT, häufig auf 4G- oder mobilen Breitbandnetzen basierend, ist wegen großer Reichweite und flexibler Bereitstellung verbreitet. Viele Organisationen nutzen jedoch weiterhin private Funknetze für lokale Zuverlässigkeit, dedizierte Kommunikation oder bestehende Betriebsgewohnheiten.
Die Herausforderung besteht darin, dass öffentliches PTT und private Funksysteme meist zwei unterschiedliche Kommunikationswelten darstellen. Nutzer auf einer Seite können nicht immer direkt mit Nutzern der anderen Seite sprechen. Ein RoIP-Gateway kann die Brücke zwischen beiden Seiten bilden.
In einer erweiterten Bereitstellung überträgt das Gateway nicht nur Audio. Es kann auch an der Sprechberechtigungssteuerung teilnehmen. Wenn ein öffentlicher PTT-Nutzer die Sprechtaste drückt, kann das Gateway auf der privaten Funkseite das PTT-Verhalten auslösen. Wenn die Funkseite das Sprechen beendet, kann das Gateway die Sprechberechtigung freigeben. Das erzeugt einen natürlicheren Gesprächsfluss und reduziert Verzögerungen gegenüber einfacher Audiobrücke.
Diese Art der Integration benötigt meist Schnittstellenunterstützung der öffentlichen PTT-Plattform. Wenn die Plattform gängige Steuerverfahren wie SIP INFO, DTMF oder andere Signalisierungsschnittstellen unterstützt, wird die Verbindung stabiler und leichter anpassbar.
Direkte Back-to-Back-Funkbrücken erstellen
Die dritte Nutzung ist direkter. Bei manchen temporären Einsätzen gibt es keine konvergente Plattform und kein öffentliches PTT-System. Vor Ort bestehen möglicherweise nur zwei unterschiedliche Funksysteme, die miteinander kommunizieren müssen. In diesem Fall kann das RoIP-Gateway im Back-to-Back-Brückenmodus eingesetzt werden.
Eine Funkschnittstelle wird mit einem Funksystem verbunden, eine zweite mit einem anderen Funksystem. Das Gateway sitzt dazwischen und verbindet den Sprachpfad. Wenn Nutzer auf einer Seite sprechen, hören Nutzer auf der anderen Seite die Nachricht. Das ist nützlich, wenn Teams unterschiedliche Frequenzen, Systeme oder Geräte nutzen, aber kurzfristig koordiniert werden müssen.
Dieser Modus ist besonders hilfreich für Notfalleinsätze, temporäre gemeinsame Operationen, bereichsübergreifende Koordination, Rettungsstellen, Veranstaltungssicherheit und andere Szenarien, in denen schnelle Interkonnektivität ohne vollständige Plattform erforderlich ist.
Warum VOX und COR wichtig sind
Bei Back-to-Back-Funkbrücken ist eine zentrale technische Frage, wie das Gateway erkennt, dass jemand spricht. Ohne Plattformsignalisierung benötigt es eine Methode, Funkaktivität zu erkennen und den richtigen Audiopfad auszulösen. Hier werden VOX und COR wichtig.
VOX, also Sprachaktivierung, erkennt anhand des Audioeingangs, ob jemand spricht. Wird Sprache erkannt, kann das Gateway die Übertragung aktivieren. COR, Carrier-Operated-Relay-Erkennung, identifiziert den Funksignalstatus und hilft dem Gateway zu verstehen, ob ein Funkkanal aktiv ist.
Auch Audiopufferung ist wichtig. Bei schnellem PTT-Wechsel können die ersten Worte verloren gehen, wenn das System zu langsam reagiert. Ein Gateway mit Sprachpuffer schützt den Anfang der Nachricht und verbessert die Verständlichkeit bei Funk-zu-Funk-Umschaltung.
Die richtige Architektur auswählen
Das richtige Bereitstellungsmodell hängt von der Kommunikationsumgebung des Nutzers ab. Wenn bereits ein SIP-Dispatch-System oder eine konvergente Plattform vorhanden ist, sollte das Gateway Funkkanäle in diese Plattform einbringen. Wenn öffentliches PTT und private Funksysteme vorhanden sind, sollte eine signalisierungsbasierte Integration geprüft werden. Ist die Anforderung temporär und einfach, kann eine Back-to-Back-Funkbrücke ausreichen.
Deshalb sollte ein RoIP-Gateway nicht nur nach der Anzahl seiner Schnittstellen ausgewählt werden. Ingenieure sollten Protokollunterstützung, SIP-Kompatibilität, PTT-Steuerung, VOX- und COR-Erkennung, Audiopufferung, webbasierte Konfiguration, Stromversorgungszuverlässigkeit, Netzwerkdesign und langfristige Wartungsanforderungen bewerten.
| Anwendungsfall | Systemproblem | Rolle des Gateways | Typisches Szenario |
|---|---|---|---|
| Funk zu SIP-Dispatch | Funkgeräte können nicht mit der IP-Führungsplattform kommunizieren | Wandelt Funksprachverkehr und PTT-Verhalten in SIP-Kommunikation um | Leitstellen, industrieller Dispatch, Plattformen der öffentlichen Sicherheit |
| Öffentliches PTT zu privatem Funk | PoC-Nutzer und private Funknutzer können nicht direkt sprechen | Verbindet Audio und unterstützt Sprechrechtsteuerung per Signalisierung | Organisationen mit Breitband-PTT und privatem Funk |
| Back-to-Back-Funkbrücke | Zwei Funksysteme benötigen temporäre direkte Verbindung | Verbindet zwei Funkkanäle über Sprachbrücke | Einsatzorte, gemeinsame Operationen, temporäre Feldkoordination |
Praktischer Auswahlleitfaden für RoIP-Gateways
Für Projekte, die stabile Funk-zu-IP-Interkonnektivität benötigen, kann das Becke Telcom BK-ROIP4 Vierkanal-RoIP-Gateway als praktische Gateway-Option eingesetzt werden. Es eignet sich zur Verbindung von Funkkanälen mit SIP-Dispatch-Plattformen, IP-Kommunikationssystemen und standortübergreifenden Führungsnetzen, besonders wenn vorhandene Funkressourcen in einen größeren Kommunikationsworkflow integriert werden müssen.
Das BK-ROIP4 unterstützt das Standard-SIP-Protokoll, bietet vier Gigabit-Ethernet-Ports und nutzt ein 1U-Rackgehäuse. Es unterstützt webbasierte Konfiguration und Remote-Upgrade, wodurch Projektbereitstellung und tägliche Wartung vereinfacht werden. Das Gerät verwendet zwei AC-Stromeingänge und eignet sich für 7×24-Kommunikationsszenarien mit hoher Betriebszuverlässigkeit.
Kernfunktionen
Das BK-ROIP4 verfügt über vier RJ45-Funkschnittstellen, eine Mini-USB-Debug-Schnittstelle und vier Gigabit-Ethernet-Ports. Es unterstützt Werksreset und bietet Statusanzeigen für SIP-Registrierung, Kanalstatus, PTT-Tastenaktivität, Betriebsstatus und Alarmstatus.
Anwendungsbereiche für Funk-zu-IP-Integration
RoIP-Gateway-Integration ist überall wertvoll, wo Funknutzer mit Leitstellen, Disponenten, IP-Kommunikationsplattformen oder anderen Funkgruppen sprechen müssen. Typische Anwendungen sind öffentliche Sicherheit, Notfallmanagement, Feuerwehr, Bahnbetrieb, Energieversorgung, Öl- und Chemieanlagen, Bergbau, Forstwirtschaft, Verkehr, große Immobilien und Industrieparks.
In Bahn- und Verkehrsumgebungen kann Funk-zu-IP-Integration Betriebsteams, Stationspersonal, Wartungskräfte und Kontrollzentren verbinden. In Energie- und Industrieanlagen verbessert sie die Koordination zwischen Feldarbeitern und Kontrollräumen. In der Notfallreaktion hilft sie Rettungsteams mit unterschiedlichen Funksystemen, dennoch miteinander zu kommunizieren.
Die Gateway-Schicht schützt außerdem vorhandene Investitionen. Statt jedes Funkterminal zu ersetzen oder das gesamte Kommunikationssystem neu aufzubauen, können Nutzer eine IP-Verbindungsschicht ergänzen, die Funkkommunikation schrittweise in eine einheitlichere Dispatch-Architektur einbindet.
Wichtige technische Prüfungen vor der Bereitstellung
Vor der Bereitstellung eines RoIP-Gateways sollte das Projektteam zuerst Funksystemtyp, Anschlussmethode und Schnittstellenanforderungen bestätigen. Unterschiedliche Funkterminals können verschiedene Audio-, PTT-, COR- und Zubehöranschlüsse nutzen. Eine korrekte Anpassung ist für stabile Kommunikation erforderlich.
Die zweite Prüfung betrifft die Plattformkompatibilität. Wenn das Zielsystem SIP-basiert ist, sollten SIP-Registrierung, Anrufrouting, Codec-Unterstützung und Dispatch-Steuerverhalten getestet werden. Wenn eine Verbindung zu einer öffentlichen PTT-Plattform erforderlich ist, müssen Sprechrechtsteuerung und Signalisierungskompatibilität vorab geprüft werden.
Die dritte Prüfung betrifft das Betriebsverhalten. Ingenieure sollten Sprachverzögerung, Audioklarheit, PTT-Reaktion, VOX-Empfindlichkeit, COR-Erkennung, Schutz des ersten Wortes, Netzwerkstabilität und Wiederherstellung nach Strom- oder Netzunterbrechung testen. In kritischen Kommunikationsprojekten wirken sich diese Details direkt auf Nutzererlebnis und Reaktionseffizienz aus.
| Technischer Punkt | Was zu prüfen ist | Warum es wichtig ist |
|---|---|---|
| SIP-Kompatibilität | Registrierung, Anruf, Routing und Codec-Verhalten | Stellt sicher, dass Funkkanäle in IP-Dispatch-Systemen arbeiten |
| PTT-Steuerung | Drücken, Loslassen, Signalisierungsauslösung und Sprechzeitpunkt | Bestimmt, ob Gespräche natürlich und reaktionsschnell wirken |
| VOX- und COR-Erkennung | Audioaktivierung und Trägersignalerkennung | Unterstützt Back-to-Back-Brücken und Nutzung ohne Plattform |
| Audiopufferung | Schutz des ersten Wortes und Umschaltverhalten | Reduziert Sprachverlust am Anfang einer Übertragung |
| Netzwerkzuverlässigkeit | IP-Stabilität, Wiederherstellung, Stromdesign und Statusüberwachung | Unterstützt täglichen Dispatch und Kontinuität der Notfallkommunikation |
Fazit
Ein RoIP-Gateway kann mehrere häufige Kommunikationsprobleme in einem Gerät lösen. Es verbindet Funkterminals mit SIP-basierten Dispatch-Plattformen, koppelt öffentliches PTT mit privaten Funksystemen und schafft direkte Back-to-Back-Verbindungen zwischen unterschiedlichen Funkgruppen. Diese drei Modelle machen es wertvoll für Leitstellen, Einsatzorte, Industrie, Verkehrssysteme und Organisationen, die praktische Sprachkoordination über Systemgrenzen hinweg benötigen.
Entscheidend ist, das Gateway als Teil einer vollständigen Kommunikationsarchitektur zu betrachten, nicht als einfachen Audioadapter. SIP-Unterstützung, PTT-Steuerung, VOX, COR, Audiopufferung, Plattformkompatibilität und Bereitstellungszuverlässigkeit beeinflussen das Ergebnis. Richtig ausgewählt und konfiguriert erweitert ein RoIP-Gateway Funkkommunikation in moderne IP-basierte Führungs- und Dispatch-Systeme und bewahrt gleichzeitig Geschwindigkeit und Einfachheit traditioneller PTT-Kommunikation.
FAQ
Was macht ein RoIP-Gateway?
Ein RoIP-Gateway verbindet Funkkommunikationssysteme mit IP-Netzen. Es kann Funksprachverkehr in SIP-Kommunikation umwandeln, unterschiedliche Funksysteme verbinden und Funknutzer mit Dispatch-Plattformen oder Leitstellen koppeln.
Kann ein RoIP-Gateway Funkgeräte mit einer Dispatch-Plattform verbinden?
Ja. Wenn das Gateway SIP und eine passende funkseitige Steuerung unterstützt, können Disponenten von einer IP-basierten Dispatch-Plattform aus mit Funknutzern kommunizieren.
Was ist eine Back-to-Back-Funkbrücke?
Back-to-Back-Bridging bedeutet, zwei unterschiedliche Funksysteme über ein Gateway zu verbinden, ohne eine vollständige Dispatch-Plattform zu benötigen. Eine Seite spricht, und die andere Seite empfängt die Stimme über das Gateway.
Warum sind VOX und COR wichtig?
VOX erkennt Sprachaktivität, während COR den Funkträgerstatus erkennt. Diese Funktionen helfen dem Gateway zu entscheiden, wann gesendet oder empfangen werden soll, besonders in Funk-zu-Funk-Brückenszenarien.
Wo kann BK-ROIP4 ROIP Gateway eingesetzt werden?
BK-ROIP4 kann in Führungs- und Dispatch-Projekten, industriellen Kommunikationsnetzen, Verkehrsbetrieb, Notfallsystemen, Bergbau, Versorgungsunternehmen und anderen Szenarien eingesetzt werden, in denen Funkressourcen mit IP-basierten Kommunikationssystemen verbunden werden müssen.
