Ein Druckguss-Aluminiumgehäuse ist ein schützendes Gehäuse, das durch Einspritzen geschmolzenen Aluminiumlegierungs unter hohem Druck in eine präzise Metallform hergestellt wird. Das Ergebnis ist ein starres, maßgenaues Gehäuse, das elektronische, elektrische und kommunikationstechnische Geräte vor Stößen, Staub, Wasser, Korrosion und allgemeinen Umwelteinflüssen schützt. Da Druckguss-Aluminium Festigkeit mit geringem Gewicht und guter Korrosionsbeständigkeit verbindet, wird es häufig für Außenanlagen, industrielle Terminals, Anschlusskästen, Sprechanlagen-Gehäuse, Netzwerkgeräte, Steuerungsmodule und viele weitere feldtaugliche Produkte verwendet.

Bei der praktischen Produktentwicklung ist das Gehäuse mehr als nur eine äußere Hülle. Es beeinflusst Haltbarkeit, Schutzart, Wärmeverhalten, Lebensdauer, Montageart und Wartungszuverlässigkeit. Ein schwaches Gehäuse kann selbst leistungsfähige Geräte beeinträchtigen – besonders in industriellen, maritimen, transportbezogenen, versorgungstechnischen oder freiliegenden Außenbereichen. Ein stabiles Gehäuse hingegen hilft dem Produkt, mechanischen Belastungen, Witterungseinflüssen und rauen Betriebsbedingungen mit höherer Stabilität zu widerstehen.

Aus diesem Grund sind Druckguss-Aluminiumgehäuse in Branchen üblich, die besonders robuste Geräte erfordern. Sie kommen in der industriellen Kommunikation, Sicherheitssystemen, Verkehrsinfrastruktur, Energieanlagen, Außennetzwerken, Notrufsäulen und Elektronik für raue Umgebungen zum Einsatz – Bereiche, in denen Kunststoffgehäuse nicht die gleiche mechanische Stabilität oder langfristige Umwelteigenschaften bieten.

Was ist ein Druckguss-Aluminiumgehäuse?

Definition und Kernbedeutung

Ein Druckguss-Aluminiumgehäuse ist ein Metallgehäuse, das im Druckgussverfahren hergestellt wird: Geschmolzene Aluminiumlegierung wird unter Druck in den Hohlraum einer gehärteten Form eingespritzt. Nach Abkühlung und Erstarrung wird das Teil entformt und je nach Anwendung mechanisch bearbeitet, beschichtet, mit Dichtungen versehen, gebohrt oder anderweitig veredelt. Dieses Verfahren ermöglicht die Herstellung von Gehäusekörpern mit wiederholbaren Maßen, integrierten Konstruktionsmerkmalen und relativ komplexen Formen.

Die Kernfunktion des Produkts ist der schützende Einschluss. Das Gehäuse dient zur Aufnahme und zum Schutz interner Komponenten wie Leiterplatten, Klemmen, Sensoren, Verstärker, Netzteile, Kommunikationsmodule oder Steuerungsschnittstellen. Es bietet mechanischen Schutz und bildet die abgedichtete Grenze, die bestimmt, wie gut das Gerät gegen Staub, Feuchtigkeit und physische Belastungen geschützt ist.

In vielen Anwendungen prägt das Gehäuse zudem die Produktidentität und die praktische Montage. Befestigungslaschen, Kabeleinführungen, Deckelgeometrie, Dichtflächen und Wandstärke beeinflussen alle die Feldleistung des Geräts.

Ein Druckguss-Aluminiumgehäuse ist nicht nur eine Materialwahl für eine Hülle. Es ist eine Entscheidung für strukturellen und umweltbedingten Schutz, die die Widerstandsfähigkeit eines Geräts unter realen Betriebsbedingungen bestimmt.

Warum Aluminium-Druckguss weit verbreitet ist

Aluminium-Druckguss ist beliebt, weil er eine nützliche Balance aus Festigkeit, Herstellbarkeit, Maßgenauigkeit und Korrosionsbeständigkeit bietet. Im Vergleich zu vielen Kunststoffgehäusen bietet Druckguss-Aluminium häufig eine höhere Stoßfestigkeit und mehr Sicherheit in exponierten oder anspruchsvollen Bereichen. Gegenüber schwereren Metallverarbeitungsverfahren ermöglicht es eine effizientere Herstellung wiederholbarer Formen und integrierter Konstruktionsmerkmale.

Das Verfahren ist zudem vorteilhaft für die Gehäusekonstruktion: Es erzeugt kompakte, stabile Gehäuse mit integrierten Rippen, Ansätzen, Gewindebereichen und Dichtflächen. Dies reduziert den Montageaufwand und sichert eine kontrollierte Produktionsqualität bei der Serienfertigung.

Für Außen- oder industrielle Kommunikationsprodukte sind diese Vorteile besonders wichtig. Geräte wie Sprechanlagen, Industrietelefone, Rufterminals, Zugangseinheiten und Feldsteuerungen benötigen ein Gehäuse, das mehr tut als nur Elektronik abzudecken – es muss das System über Jahre hinweg vor Umwelteinflüssen schützen.

Wie ein Druckguss-Aluminiumgehäuse hergestellt wird

Druckgussverfahren und grundlegende Produktionsschritte

Der Druckguss beginnt mit dem Aufschmelzen einer Aluminiumlegierung und deren Einspritzung unter Druck in eine Stahlform. Aufgrund der festen Formhöhlung erhält der Gehäusekörper von Teil zu Teil relativ gleichbleibende Maße. Sobald das Metall abgekühlt ist, wird das Gussteil entnommen, beschnitten und für weitere Veredelungsprozesse vorbereitet.

Nach dem Guss wird das Gehäuse häufig mechanisch bearbeitet, um Gewindebohrungen, Kabeleinführungen, Montageflächen oder präzise Kontaktbereiche zu verfeinern. Anschließend erhält es eine Pulverbeschichtung, Lackierung, Chromatierung oder andere Oberflächenbehandlung zur Verbesserung der Korrosionsbeständigkeit und Optik. Dichtungen, Schrauben, Deckel, Fenster, Kabelverschraubungen und Zubehör werden je nach Produktdesign später hinzugefügt.

Diese Abfolge ist entscheidend: Die Leistung des Gehäuses hängt nicht nur vom Grundmetall ab. Gussqualität, Bearbeitungsgenauigkeit, Dichtungsdesign und Oberflächenbehandlung bestimmen gemeinsam, wie gut das Endprodukt im Feld funktioniert.

Konstruktionsmerkmale, die die Leistung beeinflussen

Mehrere Konstruktionsmerkmale beeinflussen stark die Funktionsweise eines Druckguss-Aluminiumgehäuses. Die Wandstärke wirkt sich auf Festigkeit und Gewicht aus. Versteifungsrippen verbessern die Steifigkeit. Deckelausrichtung und Schraubenposition beeinflussen die Dichtungsdruckung. Das Design der Kabeleinführungen bestimmt, wie einfach die Abdichtung erhalten bleibt. Die Oberflächenbeschichtung beeinflusst die Korrosionsbeständigkeit – besonders in Außen- oder Küstengebieten.

Auch der interne Aufbau ist wichtig: Das Gehäuse muss ausreichend Platz für Komponenten, Wärmeabfuhr, Montagematerial und Verkabelung bieten, ohne die Schutzstruktur zu schwächen. Bei Gehäusen für industrielle Kommunikation oder Außenelektronik müssen zusätzlich Vandalismusbeständigkeit, Wasserableitung, Kondensationsverhalten und Wartungszugang berücksichtigt werden.

Diese Details zeigen: Die Gehäusewahl hängt nicht nur vom Material ab, sondern vom gesamten Schutzkonzept und dessen Anpassung an die Einsatzumgebung.

Die Festigkeit eines Druckguss-Aluminiumgehäuses ergibt sich sowohl aus dem Material als auch aus der Geometrie, die das Material zu einer zuverlässigen Schutzstruktur macht.

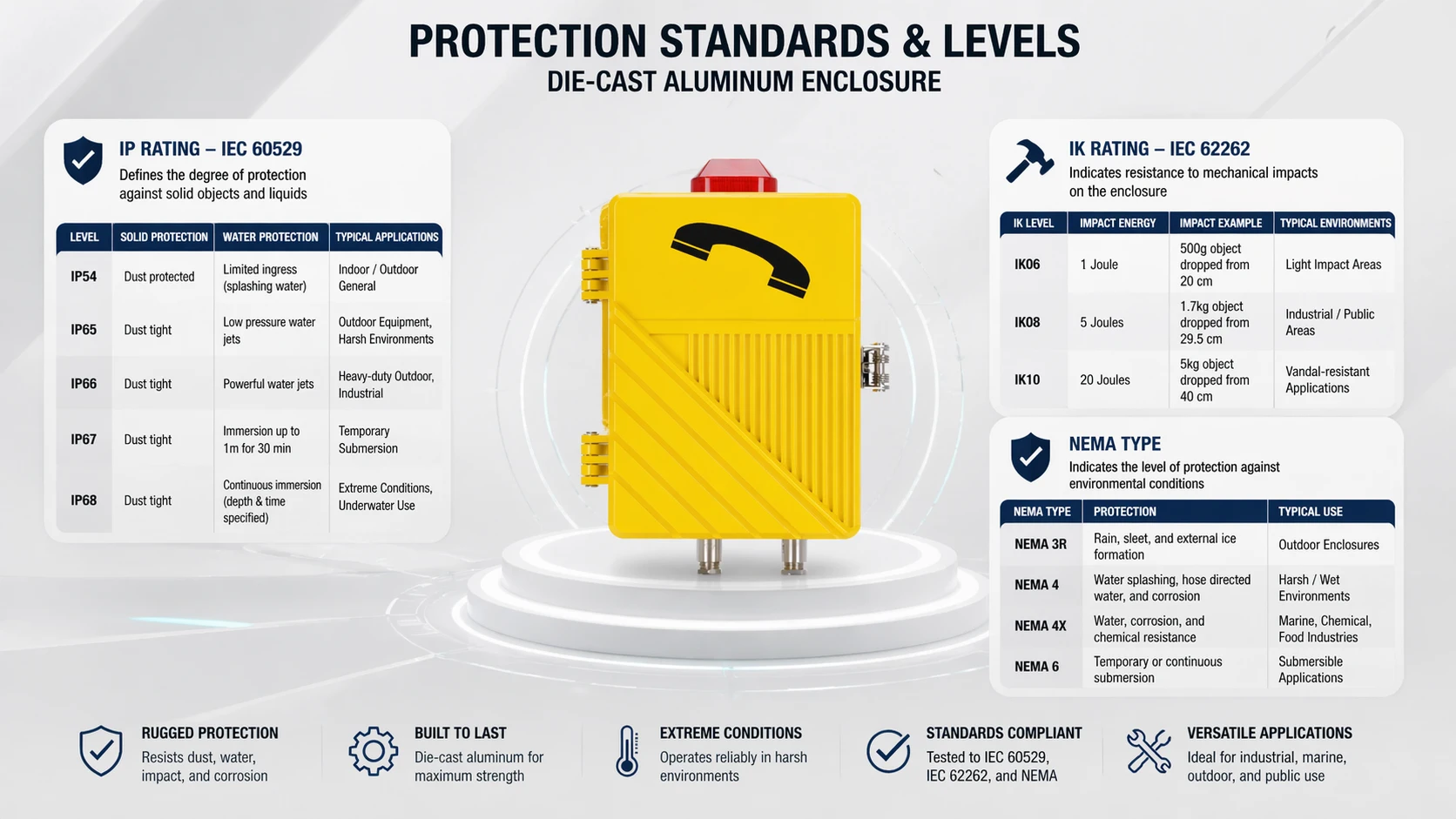

Wichtige Normen und Schutzklassen

IP-Schutzklassen und IEC 60529

Eine der wichtigsten Normen für den Gehäuseschutz ist IEC 60529, die die Schutzgrade von Gehäusen nach dem IP-Code klassifiziert. Praktisch gesehen ist dies der Grund, warum Druckguss-Aluminiumgehäuse oft mit Schutzklassen wie IP65, IP66 oder IP67 angegeben werden.

Diese Klassen sagen nichts über das Herstellungsmaterial aus, sondern beschreiben, wie gut das gesamte Gehäusedesign gegen das Eindringen fester Partikel und Wasser geschützt ist – bei ordnungsgemäßer Prüfung. Ein Druckguss-Aluminiumkörper kann hohe IP-Leistungen unterstützen, aber Dichtungsqualität, Montagegenauigkeit, Kabelabdichtung und Deckeldesign sind ebenso wichtig.

Für Käufer und Ingenieure ist entscheidend: Die IP-Schutzklasse ist keine Marketingangabe, sondern eine standardisierte Beschreibung der Umweltdichtheit. Sie sollte an die tatsächlichen Einsatzbedingungen angepasst werden – nicht nur nach Optik oder Schlagworten gewählt.

IK-Schutzklassen, IEC 62262 und NEMA-Typen

Der Schutz vor mechanischen Stößen wird üblicherweise nach dem IK-Code gemäß IEC 62262 beschrieben, der die Schutzgrade von Gehäusen gegen äußere mechanische Stöße festlegt. In der Praxis werden robuste Druckguss-Aluminiumgehäuse daher oft mit IK-Klassen wie IK08 oder IK10 angegeben, wenn Stoßfestigkeit erforderlich ist.

Die metallische Konstruktion allein garantiert keine bestimmte IK-Klasse, aber Druckguss-Aluminium ist ein idealer Werkstoff, wenn die Anwendung ein robusteres Gehäuse erfordert als ein einfaches Kunststoffgehäuse.

In nordamerikanischen Kontexten wird zusätzlich ANSI/NEMA 250 für die Klassifizierung elektrischer Gerätegehäuse verwendet. NEMA-Typen sind nützlich, sollten aber nicht als eins-zu-eins-Ersatz für IP-Codes betrachtet werden. Beide Systeme sind verwandt, aber nicht vollständig gleichwertig und müssen sorgfältig verglichen werden.

Warum Druckguss-Aluminiumgehäuse verwendet werden

Festigkeit, Steifigkeit und Außendauerhaftigkeit

Einer der Hauptgründe für den Einsatz von Druckguss-Aluminiumgehäusen ist die strukturelle Stabilität. Aluminium-Gussgehäuse bilden einen starren Körper, der Verformung, Stößen und allgemeiner Feldbeanspruchung besser widersteht als viele leichte Kunststoffalternativen. Dies ist besonders wichtig für Außenwandgeräte, exponierte Industrieterminals, Straßenausrüstung und Kommunikationsgeräte in öffentlichen oder rauen Umgebungen.

Die Außendauerhaftigkeit ist ein weiterer zentraler Vorteil. Bei ordnungsgemäßer Veredelung und Abdichtung halten Druckguss-Aluminiumgehäuse langfristigen Umgebungen mit Regen, Staub, Sonneneinstrahlung, Temperaturschwankungen und Luftverunreinigungen stand. Das Gehäuse beseitigt nicht alle Umweltherausforderungen, gibt dem Produkt aber eine deutlich stabilere Basis für den Einsatz unter anspruchsvollen Bedingungen.

Für viele Geräteklassen beeinflusst diese Dauerhaftigkeit direkt Lebensdauer, Wartungsintervalle und Austauschhäufigkeit im Feld. Damit wird das Gehäuse zu einem zentralen Zuverlässigkeitsfaktor – nicht zu einer unbedeutenden Verpackungsdetails.

Korrosionsbeständigkeit und Schutzveredelungsmöglichkeiten

Aluminium überzeugt zudem durch sein Korrosionsverhalten – besonders in Kombination mit passenden Oberflächenbehandlungen. Je nach Umgebung werden Druckguss-Aluminiumgehäuse pulverbeschichtet, lackiert, chemisch behandelt oder anderweitig veredelt, um die Beständigkeit gegen Witterung, Industrieatmosphäre oder Salzwasser zu verbessern.

Das bedeutet nicht, dass jedes Aluminiumgehäuse in jeder Umgebung gleich gut funktioniert. Küsten-, chemische und stark verschmutzte Bereiche erfordern weiterhin eine sorgfältige Material- und Beschichtungswahl. Dennoch bietet Druckguss-Aluminium eine stabile Basis für die Entwicklung witterungsbeständigerer und korrosionsfesterer Produkte als es mit vielen leichten Gehäusematerialien möglich wäre.

In der Praxis ist dies relevant für Außenkommunikation, Betriebsmittelausrüstung, Versorgungsschnittstellen, maritime Installationen und Verkehrsinfrastruktur – Bereiche, in denen Geräte nicht durch Innenräume geschützt werden können.

In rauen Umgebungen ist das Gehäuse oft eine der ersten und wichtigsten Schutzlinien des Produkts.

Übliche Schutzklassen in echten Produkten

Typische IP-Schutzklassen für Industrie und Außenbereich

In praktischen Produktkategorien werden Druckguss-Aluminiumgehäuse häufig mit IP-Schutzklassen für industriellen oder Außeneinsatz kombiniert. IP65 schützt vor Staub und Wasserstrahlen, IP66 wird bei höherem Bedarf an Wasserstrahlbeständigkeit gewählt, IP67 bei erforderlichem Schutz gegen kurzzeitiges Eintauchen. Die richtige Wahl hängt von den realen Einsatzbedingungen ab – nicht von einer universellen „besten“ Klasse.

Ingenieure sollten vermeiden, höhere Zahlen automatisch für besser zu halten. Ein unter Überdachung installiertes Produkt benötigt nicht die gleiche Dichtheit wie ein an einer exponierten Küstenwand oder in Waschbereichen montiertes Gerät. Die passende Klasse entspricht dem Umweltrisiko – ohne unnötige Kosten oder Kompromisse im Design.

Daher sollte die Gehäusewahl immer mit einer Analyse des Einsatzorts beginnen – nicht nur mit einem Katalogvergleich.

Typische IK- und Robustheitserwartungen

Wo mechanische Belastungen auftreten, achten Konstrukteure auf IK-zertifizierte Gehäuse. Öffentliche Hilfspunkte, Industrieterminals, Tunnelkommunikationsgeräte, Transportausrüstung und wandmontierte Außenelektronik sind häufig Stößen durch Werkzeuge, zufälligen Kontakt oder vorsätzlichen Vandalismus ausgesetzt.

In solchen Umgebungen wird Druckguss-Aluminium bevorzugt: Grundmaterial und Struktur unterstützen ein robustes Produktkonzept. Die Stoßfestigkeit hängt jedoch weiterhin von Wandstärke, Geometrie, Montage, Deckeldesign und Schwachstellen wie Fenstern oder Öffnungen ab. Ein stabiles Gehäusekonzept ist immer das Ergebnis des Gesamt Designs – nicht nur der Legierungswahl.

Daher sollte die Produktbewertung die gesamte Baugruppe berücksichtigen – nicht annehmen, dass ein metallischer Körper allein die Robustheit definiert.

Anwendungen von Druckguss-Aluminiumgehäusen

Industrielle Elektronik, Versorgungstechnik und Steuergeräte

Druckguss-Aluminiumgehäuse sind in industrieller Elektronik und Steuerungssystemen weit verbreitet, da diese Umgebungen Geräte Staub, Vibrationen, Witterung, chemischer Atmosphäre, mechanischem Kontakt oder langfristigem Betrieb ohne Wartung aussetzen. Anschlussgeräte, Feldsteuerungen, Überwachungseinheiten, Sensorschnittstellen, Versorgungsterminals und lokale Betriebskästen profitieren von einer stabileren Gehäusestruktur.

Versorgung und Infrastruktur vertrauen zudem auf robuste Gehäuse, da Geräte jahrelang im Freien mit begrenztem Wartungszugang installiert sind. Hier beeinflusst die Gehäusedauerhaftigkeit nicht nur den Schutz, sondern auch die Lebenszykluskosten und die Feldzuverlässigkeit.

Damit wird Druckguss-Aluminium zur praktischen Wahl, wenn die Umgebung selbst Teil der Betriebsherausforderung des Produkts wird.

Kommunikationsgeräte, Sprechanlagen und Außen-Sprachgeräte

Druckguss-Aluminiumgehäuse sind zudem sehr verbreitet in Kommunikationsprodukten für industrielle, öffentliche oder exponierte Umgebungen. Außen-Sprechanlagen, Hilfspunkte, SIP-Rufterminals, Notkommunikationsgeräte und Telefone für raue Standorte benötigen ein Gehäuse mit stärkerer Abdichtung und Stoßfestigkeit als übliche Bürogeräte.

In diesem Bereich sind Produkte von Becke Telcom ein natürliches Beispiel für die Bedeutung von Druckguss-Aluminiumgehäusen. Industrielle SIP-Sprechanlagen, Außenkommunikationsendgeräte und Sprachgeräte für raue Umgebungen hängen von einem robusten Gehäusedesign ab, um IP-Schutz, mechanische Dauerhaftigkeit und längere Feldlebensdauer in anspruchsvollen Installationen zu gewährleisten.

Dies ist besonders relevant in Tunneln, Campi, Verkehrsstandorten, Versorgungsbereichen, Häfen, Fabriken und Außen-Sicherheitskommunikationsprojekten – wo die Gehäuseintegrität direkt die Systemzuverlässigkeit beeinflusst.

Wie man das richtige Druckguss-Aluminiumgehäuse auswählt

Anpassung des Gehäuses an die Umgebung

Die erste Regel bei der Gehäusewahl ist die Anpassung an die tatsächliche Umgebung. Innen- und Außeninstallationen haben unterschiedliche Risiken. Trockene Versorgungsräume, Waschbereiche, Küstenstandorte, staubige Werkstätten und öffentliche Korridore stellen unterschiedliche Anforderungen. Die richtige Gehäusewahl hängt daher von Staubexposition, Wasserexposition, mechanischem Belastungsrisiko, Korrosionspotenzial und Wartungsmöglichkeiten ab.

Hier werden IP-, IK- und teilweise NEMA-Angaben nützlich: Sie helfen, Umweltrisiken in strukturierte Gehäuseanforderungen umzuwandeln. Ziel ist nicht, standardmäßig die höchste verfügbare Klasse zu wählen, sondern ein Gehäuse, das die realen Bedingungen mit ausreichendem Sicherheitsabdeckung und geprüftem Schutz abdeckt.

Ein guter Gehäusewahlprozess beginnt daher mit den Standortbedingungen – nicht mit der Katalogoptik.

Über das Material hinausblicken

Käufer sollten zudem über die Bezeichnung „Druckguss-Aluminium“ hinausblicken. Das Material ist wichtig, aber nicht die ganze Geschichte. Dichtungsqualität, Deckelbefestigung, Bearbeitungsgenauigkeit, Kabelverschraubungsdesign, Entwässerungskonzept, Beschichtungsart und Montagemethode beeinflussen alle, wie gut das Gehäuse nach der Installation funktioniert.

Ebenso wichtig sind die Wartungsanforderungen. Ein stabiles, aber schwer zu wartendes Gehäuse kann lange Ausfallzeiten verursachen. Ein leicht zu öffnendes, aber schlecht wieder abzudichtendes Gehäuse kann den langfristigen Schutz beeinträchtigen. Die beste Wahl balanciert Schutz, Benutzerfreundlichkeit, Montagepraktikabilität und erwartete Lebensdauer.

Mit anderen Worten: Das richtige Druckguss-Aluminiumgehäuse ist dasjenige, dessen Gesamt Design zum Gerät, zum Standort und zu den betrieblichen Erwartungen passt.

Die Materialwahl beginnt die Schutzgeschichte – aber Dichtungsdesign, Bearbeitungsqualität und Einsatzkontext bestimmen, wie sie im Feld endet.

Fazit

Ein Druckguss-Aluminiumgehäuse ist ein dauerhaftes Schutzgehäuse, das durch Druckguss von Aluminiumlegierung in eine feste Form hergestellt wird. Es ist weit verbreitet, da es bei ordnungsgemäßem Design und Veredelung starken mechanischen Schutz, gute Maßgenauigkeit, nützliche Korrosionsbeständigkeit und zuverlässigere Umweltdichtheit bietet.

Sein praktischer Wert zeigt sich besonders in industrieller Elektronik, Versorgungstechnik, Außenkommunikation und Geräten für raue Umgebungen – wo das Gehäuse nicht nur vor allgemeiner Exposition, sondern oft vor Staub, Wasser, Stößen und langfristigen Witterungsbelastungen schützen muss.

Für Ingenieure, Käufer und Projektplaner ist die wichtigste Lektion einfach: Ein Druckguss-Aluminiumgehäuse ist nicht nur eine Box. Es ist eine Komponente des Schutzsystems, die stark beeinflusst, wie gut das Produkt in der realen Welt überlebt und funktioniert.

FAQ

Wofür wird ein Druckguss-Aluminiumgehäuse verwendet?

Ein Druckguss-Aluminiumgehäuse dient zum Schutz elektronischer, elektrischer und kommunikationstechnischer Geräte vor Umwelteinflüssen und mechanischer Belastung. Es wird häufig in Industriesteuerungen, Außenelektronik, Sprechanlagen, Versorgungsgeräten, Netzwerkgeräten und Kommunikationsterminals für raue Umgebungen eingesetzt.

Sein Hauptvorteil ist die Bereitstellung einer stabileren und dauerhafteren Gehäusestruktur als viele leichte Alternativen.

Garantiert ein Druckguss-Aluminiumgehäuse automatisch hohen IP-Schutz?

Nein. Das Material allein bestimmt nicht die IP-Schutzklasse. Der IP-Schutz ergibt sich aus dem gesamten Gehäusedesign und der Prüfleistung – einschließlich Dichtflächen, Dichtungen, Deckelsitz, Kabeleinführungsdesign und Montagequalität.

Druckguss-Aluminium kann ein stabiles Gehäuse unterstützen, aber das endgültige IP-Ergebnis hängt vom kompletten Produktdesign ab.

Sind NEMA- und IP-Schutzklassen dasselbe?

Nein. NEMA- und IP-Schutzklassen haben einen ähnlichen Zweck, sind aber nicht vollständig gleichwertig.

Daher sollten Ingenieure sie sorgfältig vergleichen, statt von einer einfachen eins-zu-eins-Umrechnung auszugehen.
