Резервирование питания по двум входам — это схема защиты электропитания, при которой устройство, система или установка оснащается двумя независимыми входами питания, двумя модулями электропитания или двумя источниками энергии, чтобы работа могла продолжаться при отказе или нестабильности одного из каналов. Простыми словами, оборудование получает второй доступный путь для электропитания вместо того, чтобы полностью зависеть от одной линии. Это помогает снизить риск остановки из-за выхода из строя блока питания, повреждения кабеля, пропадания напряжения или ремонтных работ на одной из сторон архитектуры энергоснабжения.

В современных технических средах бесперебойное питание тесно связано с непрерывностью предоставления услуг. Сервер связи, промышленный контроллер, сетевой коммутатор, платформа оповещения, шлюз домофонии, терминал мониторинга или устройство аварийной связи могут исправно работать во всех остальных отношениях, но всё равно стать недоступными, если откажет их единственный канал питания. Резервирование питания по двум входам устраняет этот недостаток, встраивая устойчивость на уровне энергоснабжения, а не оставляя оборудование в зависимости от одной электрической линии.

Именно поэтому резервирование по двум входам широко применяется в телекоммуникационных системах, центрах обработки данных, промышленной автоматизации, транспортной инфраструктуре, энергетических объектах, платформах безопасности, больницах и сетях связи ответственного назначения. Это не просто аппаратная функция. Это стратегия повышения надежности, помогающая оборудованию оставаться в работе при сбоях, плановом обслуживании и некоторых нештатных режимах эксплуатации.

Что такое резервирование питания по двум входам?

Определение и основная идея

Резервирование питания по двум входам означает, что устройство или система спроектированы так, чтобы получать энергию от двух отдельных входов или источников, и один из них мог поддерживать работу в случае недоступности другого. Два канала могут исходить от отдельных фидеров переменного тока, отдельных фидеров постоянного тока, резервных модулей электропитания, основной и резервной систем питания или комбинаций с участием выпрямителей, аккумуляторов, ИБП или распределительной архитектуры объекта.

Основная идея — непрерывность через дублирование. Один путь электропитания создает единую точку отказа. Если этот путь прерывается, оборудование может остановиться немедленно. При резервировании по двум входам конструкция предполагает, что один канал может выйти из строя, и обеспечивает наличие другого канала для поддержания работы. Это снижает зависимость от одного компонента, одного фидера или одного модуля питания.

С практической инженерной точки зрения ценность резервирования питания по двум входам заключается в отказоустойчивости. Оно не гарантирует, что любой возможный сбой будет безвреден, но значительно снижает вероятность того, что отдельно взятая проблема с электропитанием выведет из строя всё устройство или сервис.

Резервирование питания по двум входам — это не просто добавление еще одного разъема питания. Это устранение ситуации, когда единственный канал питания является единственным условием выживания системы.

Почему это важно для критического оборудования

Эта концепция наиболее важна там, где простои имеют серьезные эксплуатационные последствия. Если настольное устройство потеряет питание, неудобства будут ограниченными. Если же шлюз связи, промышленный коммутатор, больничный терминал, сервер экстренных вызовов или платформа диспетчерской неожиданно обесточатся, последствия могут включать прерывание сервиса, отказ сигнализации, сбои производства или задержку реагирования на инциденты.

В таких средах доступность часто рассматривается как проектное требование, а не как цель удобства. Резервирование питания по двум входам помогает выполнить это требование, делая оборудование менее уязвимым к отказу одного источника питания или одной операции техобслуживания. Оно также позволяет администраторам и инженерам проводить сервисные работы с меньшим риском полного прерывания работы при условии правильного проектирования системы.

Вот почему резервирование питания по двум входам обычно ассоциируется с профессиональным и промышленным оборудованием, а не с базовыми потребительскими устройствами.

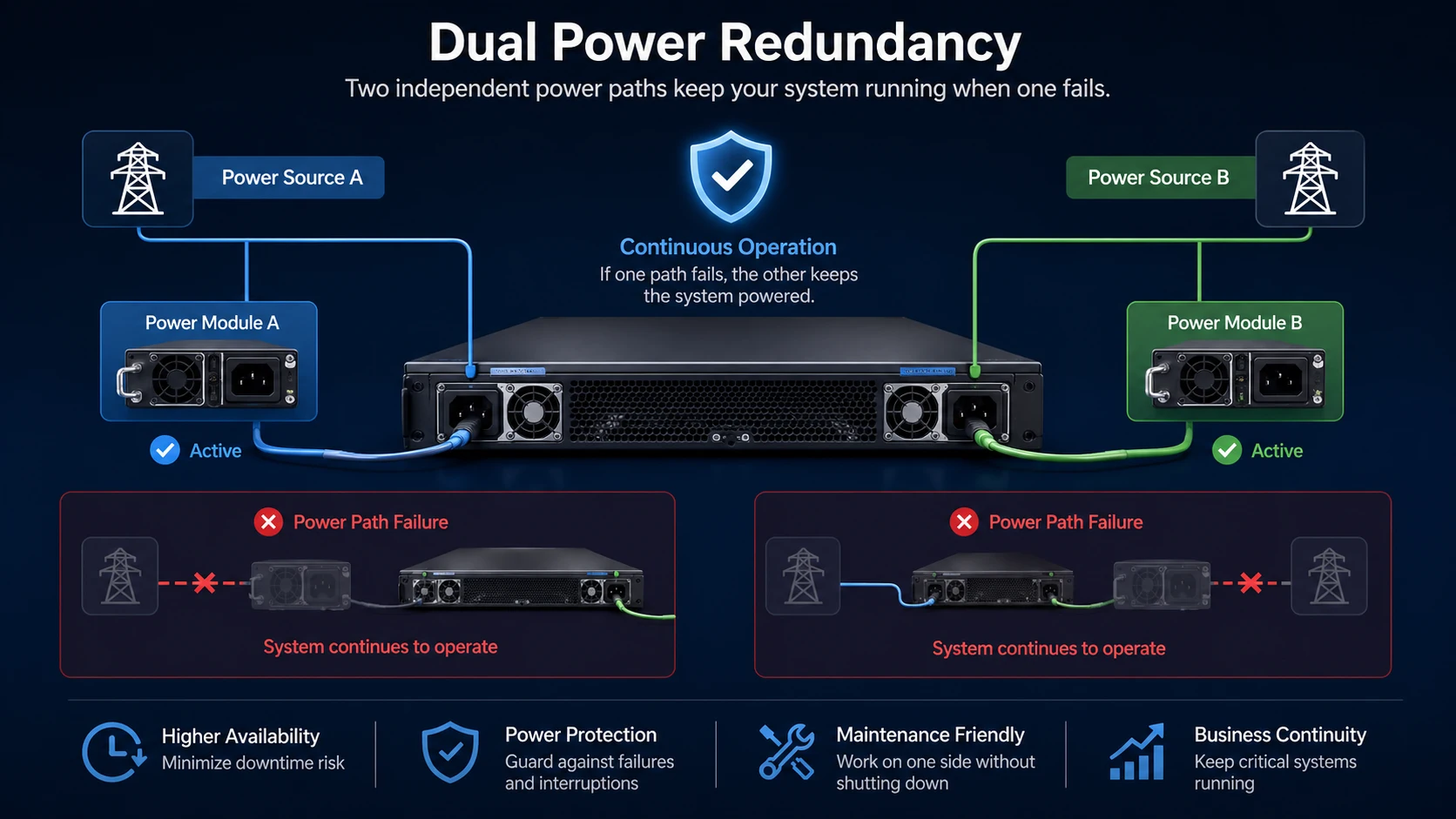

Как работает резервирование питания по двум входам

Два входа, одна непрерывная нагрузка

Принцип работы прост. Оборудование подключается к двум входам питания или двум модулям электропитания, но внутренняя нагрузка должна продолжать получать стабильную энергию как единое эксплуатационное требование. Поэтому система в зависимости от своей конструкции отслеживает, объединяет, приоритизирует или переключает доступные источники. В одних изделиях оба входа находятся под напряжением, и внутренние схемы автоматически берут энергию от подходящего канала. В других один источник действует как основной, а второй находится в режиме ожидания или резерва.

Пользователь оборудования может не замечать ничего необычного при нормальной работе, потому что резервирование должно действовать в фоновом режиме. Если один источник пропадает, оставшийся продолжает питать систему. На правильно спроектированной платформе переход происходит без прерывания обслуживания или с таким кратковременным нарушением, что приложение остается работоспособным.

Именно поэтому резервное питание часто сочетают с аварийной сигнализацией, индикаторами состояния или управляющими уведомлениями. Оборудование может оставаться в сети, одновременно сообщая об отказе одного из каналов питания, что позволяет обслуживающему персоналу устранить проблему до того, как будет потеряна полная избыточность.

Резервные модули, фидеры и разнообразие источников

Резервирование питания по двум входам может быть реализовано несколькими способами. Некоторые устройства используют два горячезаменяемых модуля питания внутри одного корпуса. Другие предлагают два независимых входа постоянного тока, чтобы оборудование можно было подключить к разным фидерам. Некоторые системы строятся на разнообразии источников, то есть два канала питания поступают от разной вышестоящей инфраструктуры, например, от сети и ИБП, от двух групп выпрямителей или от основного фидера плюс распределение с аккумуляторным резервом.

Конкретная архитектура имеет значение, потому что не всякая избыточность одинаково сильна. Два разъема, подключенные к одной и той же ненадежной вышестоящей цепи, не обеспечивают той же устойчивости, что два действительно независимых источника энергии. Чем разнообразнее вышестоящий путь питания, тем сильнее обычно становится реальная избыточность.

Поэтому инженеры часто различают резервирование на уровне устройства и на уровне системы. Устройство может иметь два входа, но реальная выгода зависит от того, разделяет ли более широкая установка также и вышестоящий риск.

Резервное питание на уровне оборудования ценно, но сильнейшая защита появляется, когда весь вышестоящий путь питания также спроектирован с заложенной независимостью.

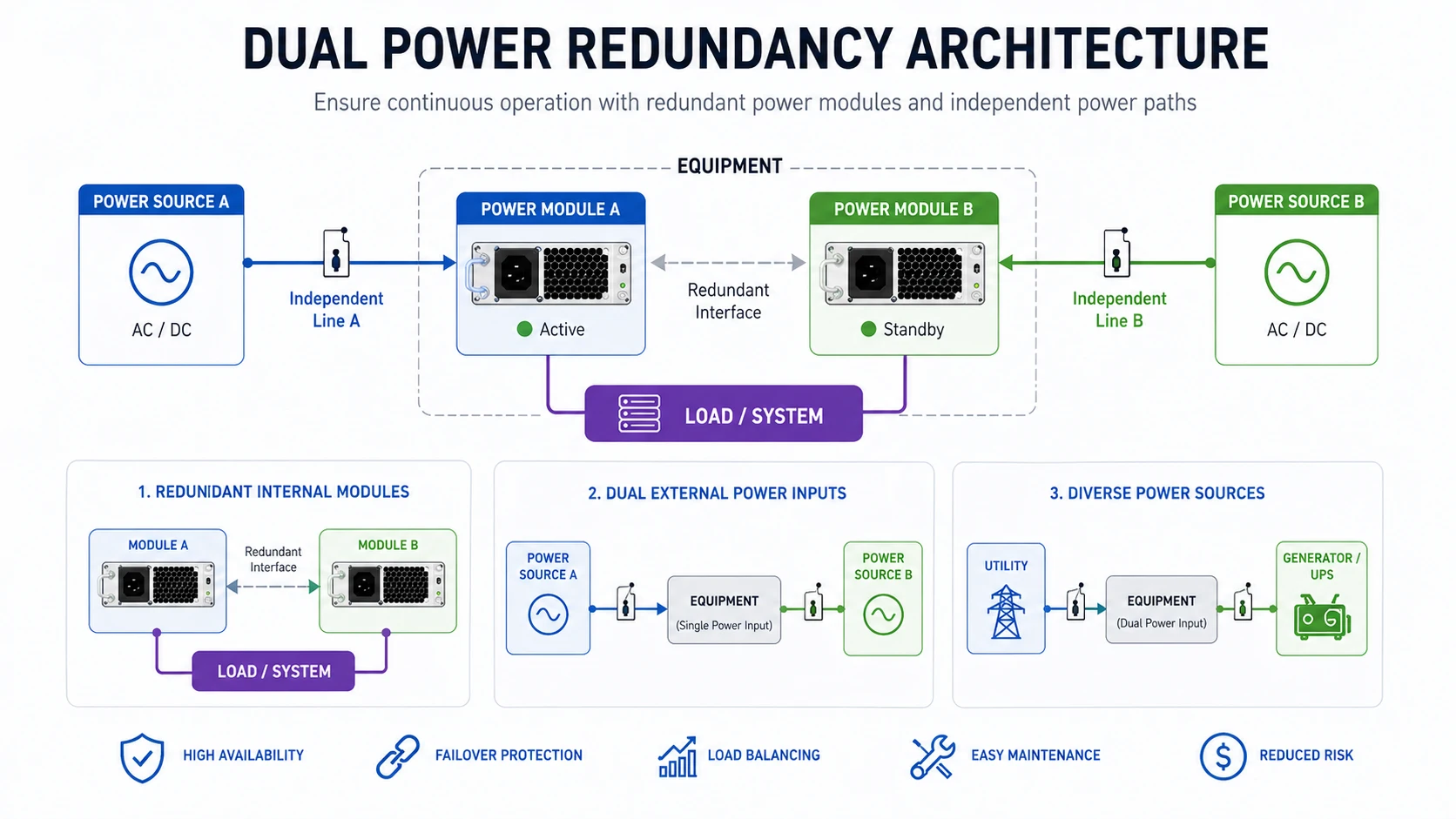

Основные архитектуры резервирования питания по двум входам

Два внутренних модуля питания внутри одного устройства

Одна из распространенных архитектур использует два внутренних модуля питания внутри одного корпуса устройства. Эти модули могут оба быть активными, делить нагрузку, или один может выступать в роли резервного в зависимости от конструкции. Если один модуль выходит из строя, другой продолжает питать систему. Такой подход широко применяется в телекоммуникационном оборудовании, корпоративных коммутаторах, промышленных серверах, контроллерах связи и стоечных изделиях для инфраструктуры.

Преимущество этой модели — компактная интеграция. Резервирование встроено непосредственно в оборудование, что делает внедрение относительно простым. Оно также может облегчить замену в полевых условиях, если модули являются горячезаменяемыми, позволяя техникам удалить неисправный без выключения оборудования.

Однако общая устойчивость по-прежнему зависит от схемы вышестоящего питания. Внутренние двойные модули полезны, но если оба питаются от одного вышестоящего источника без реального разнообразия, система остается уязвимой для более широкого отказа фидера.

Два внешних входа и независимые фидеры

Еще одна распространенная архитектура использует два внешних входа питания, подключенных к отдельным каналам питания. Это особенно часто встречается в промышленных устройствах, терминалах связи, полевых контроллерах и инфраструктурном оборудовании, работающем на фидерах постоянного тока или смешанных архитектурах электропитания объекта. Например, устройство может принимать два входа 48 В постоянного тока от разных ветвей распределения питания или от разных систем выпрямитель-аккумулятор.

Такая конструкция может быть очень эффективной, поскольку позволяет оборудованию извлекать выгоду из независимости вышестоящих цепей. Один канал может оставаться исправным, даже если другой автоматический выключатель, кабель, источник питания или сегмент распределения выйдут из строя. В промышленных и телекоммуникационных средах этот подход часто предпочитают, потому что он более естественно согласуется со стратегией устойчивости электропитания на уровне объекта.

Он также поддерживает более чистое планирование технического обслуживания, так как один фидер иногда можно обслуживать или изолировать, пока устройство остается в работе через другой канал.

Преимущества внедрения резервирования питания по двум входам

Снижение риска простоев

Самое очевидное преимущество внедрения — снижение риска простоев. Если один канал питания отказывает, у системы все еще есть другой доступный маршрут для продолжения работы. Это делает оборудование менее уязвимым к изолированным отказам питания, ошибкам обслуживания, неплотным соединениям, неисправностям модулей или обрывам фидеров. В средах, где даже короткие перерывы в обслуживании обходятся дорого, это одна из самых важных причин для внедрения резервного питания.

Сокращение времени простоев особенно ценно для систем связи, систем поддержки производства и инфраструктурных платформ, которые пользователи ожидают видеть постоянно доступными. Устройство с резервированием по двум входам имеет больше шансов оставаться в сети во время диагностики и устранения неисправности, а не отключаться сразу при первой проблеме с питанием.

Это преимущество не устраняет все сценарии отключений, но удаляет один крупный класс единых точек отказа из конструкции оборудования.

Улучшенная непрерывность обслуживания во время технического обслуживания

Резервирование питания по двум входам также улучшает непрерывность обслуживания во время планового технического обслуживания. Во многих установках техникам необходимо заменить один модуль питания, обслужить один канал распределения или изолировать одну вышестоящую ветвь для тестирования. Если устройство зависит только от одного фидера, такая работа может потребовать полного прерывания обслуживания. Если устройство имеет правильно реализованное резервирование по двум входам, работу можно выполнить, а второй канал будет поддерживать функционирование.

Это может сократить окна техобслуживания, упростить оперативное планирование и снизить давление, связанное с рутинными сервисными процедурами. Особенно полезно в средах с круглосуточной работой, таких как больничные коммуникации, промышленные сети управления, транспортные коммуникации и критические IP-системы, где простои трудно запланировать или они неприемлемы в часы активности.

По сути, резервирование по двум входам поддерживает как ремонтопригодность, так и надежность. Оно помогает системе выживать при сбоях, но также помогает выживать при необходимом вмешательстве человека.

Хорошее резервирование не только защищает от неожиданных отказов. Оно также делает плановое обслуживание менее разрушительным для работающих сервисов.

Дополнительные эксплуатационные преимущества

Повышение восприятия надежности и доверия заказчиков

Еще одно преимущество — повышение уверенности в оборудовании и построенном на нем сервисе. Операторы, инженеры и конечные пользователи с большей вероятностью доверяют платформам, которые явно спроектированы с учетом устойчивости. В коммерческих и промышленных средах это доверие имеет значение, потому что системы связи и управления часто оцениваются не только по функциям, но и по способности оставаться доступными в стрессовых условиях.

Это особенно важно для поставщиков и интеграторов, внедряющих системы в проекты критической инфраструктуры. Устройство, поддерживающее резервирование по двум входам, посылает четкий сигнал о том, что конструкция предназначена для профессионального использования, а не для легких нагрузок. Это может укрепить доверие к проекту и улучшить оценку общего решения.

Иными словами, резервное питание — это и техническая защита, и маркер серьезного подхода к надежности.

Лучшее согласование с архитектурой высокой доступности

Резервирование питания по двум входам также хорошо сочетается с более крупными стратегиями высокой доступности. Многие организации уже инвестируют в ИБП, аккумуляторные системы, двойные сетевые пути, резервные серверы и каналы связи с переключением при сбоях. Если само устройство по-прежнему зависит от одного входа питания, более широкая стратегия устойчивости остается неполной.

Внедряя оборудование с резервированием по двум входам, организации создают лучшее соответствие между проектными решениями на уровне устройства и планированием доступности на уровне объекта. Это особенно полезно в телекоммуникационных комнатах, центрах обработки данных, промышленных шкафах, диспетчерских пунктах и объектах управления, где резервирование ожидается на нескольких системных уровнях.

Устойчивая архитектура работает лучше всего, когда ни один отдельный уровень незаметно не возвращает слабое место, которое остальная часть проекта должна была устранить.

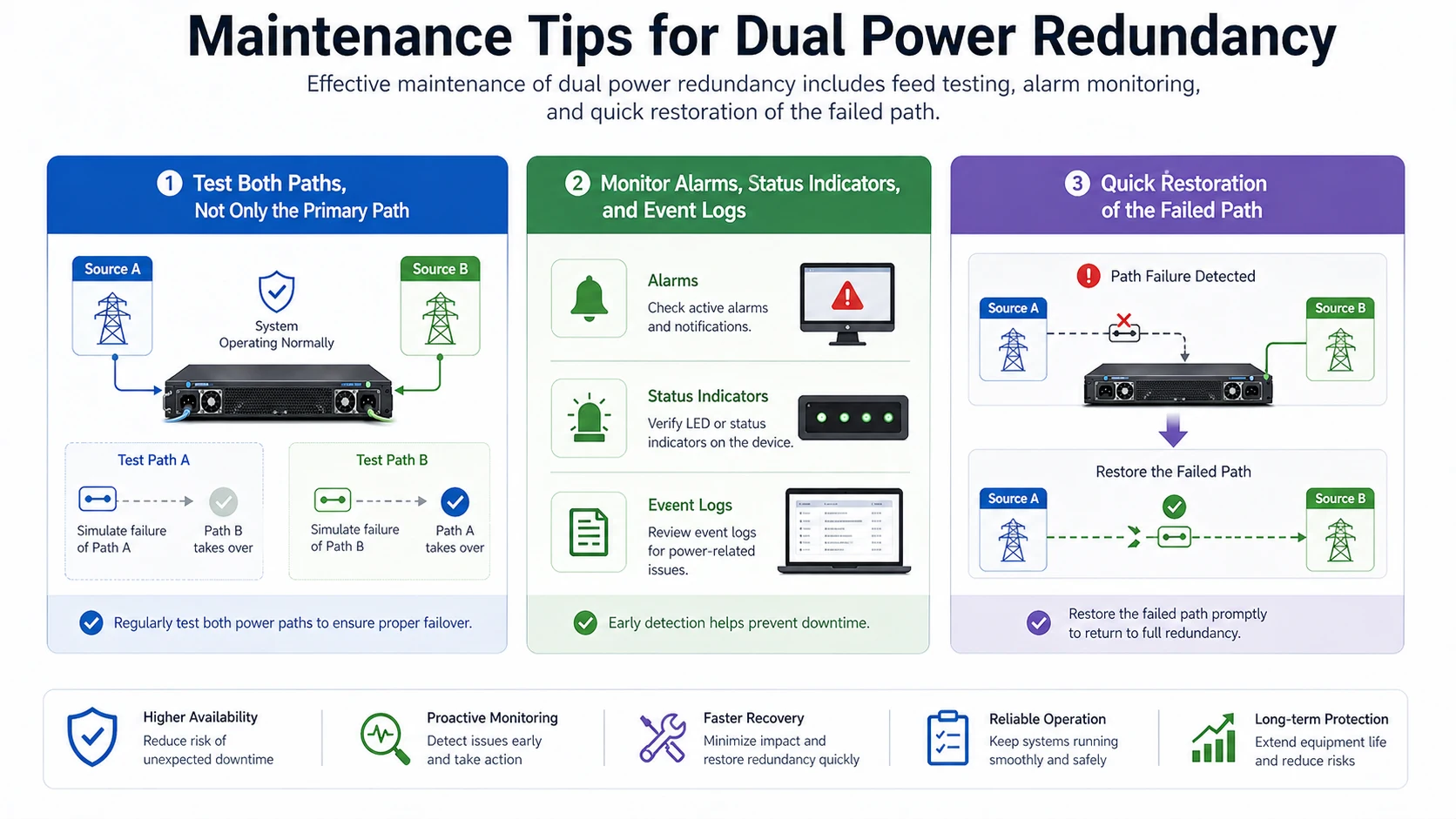

Советы по обслуживанию систем с резервированием питания по двум входам

Тестируйте оба пути, а не только основной

Одно из самых важных правил обслуживания — регулярно тестировать оба пути питания. Резервная конструкция дает мало реальной защиты, если резервный источник никогда не проверялся в реалистичных условиях. В некоторых средах команды предполагают, что резервный вход исправен только потому, что устройство находится в сети, но на самом деле устройство может работать только от одного фидера, и никто этого не замечает.

Поэтому правильное обслуживание должно включать контролируемые проверки для подтверждения того, что каждый вход, модуль или путь источника может выдержать нагрузку, когда другой удален или изолирован. Это не означает безрассудного тестирования во время критических операций. Это означает плановую валидацию с надлежащим управлением изменениями и осознанием операционных рисков.

Функция резервирования заслуживает доверия только тогда, когда известно, что работают обе стороны, а не когда одна сторона существует лишь на бумаге.

Отслеживайте аварийные сигналы, индикаторы состояния и журналы событий

Мониторинг не менее важен. Многие устройства с резервным питанием имеют светодиоды, релейные сигналы, SNMP-уведомления, системные журналы или управляющие оповещения, показывающие состояние каждого пути питания. Эти сигналы не следует игнорировать. Устройство может оставаться работоспособным по одному пути питания дни или недели, в то время как второй путь уже отказал, оставляя систему в деградированном состоянии без полного резервирования.

Обслуживающие команды должны оперативно анализировать условия тревог и рассматривать потерю резервного фидера как приоритетный ремонт, а не как безобидную деталь. Устройство может все еще работать, но запас прочности уже снижен. Следующий сбой может стать тем, который вызовет реальный простой.

Хорошая практика обслуживания означает быстрое восстановление резервирования, а не просто радость от того, что первый сбой не остановил сервис.

Лучшие практики для долгосрочной надежности

Сохраняйте реальную независимость источников

Одна из главных лучших практик — сохранять реальную независимость источников. Недостаточно установить устройство с двумя входами, если оба в конечном итоге зависят от одной и той же уязвимой вышестоящей цепи. Инженеры должны проверить, действительно ли два фидера исходят от отдельных защищенных путей, отдельных точек распределения или отдельной инфраструктуры с резервным питанием, когда приложение требует более высокой устойчивости.

Эта проверка также должна включать маршрутизацию кабелей, группировку автоматических выключателей, состояние клемм и документацию объекта. Иногда резервная конструкция выглядит правильной на лицевой панели оборудования, но ослабляется тем, как она была фактически подключена в шкафу или помещении.

Реальная избыточность должна существовать электрически, физически и операционно, а не только в спецификации продукта.

Своевременно заменяйте неисправные модули и стареющие компоненты

Еще одна важная практика — своевременная замена вышедших из строя или стареющих компонентов питания. Резервирование может создать ложное чувство безопасности, если операторы позволяют одному неисправному модулю питания или одному потерянному фидеру оставаться нерешенным слишком долго. Система может продолжать работать, но она уже не является по-настоящему резервной.

Силовые модули, разъемы, клеммные колодки и связанные с ними компоненты также следует проверять на предмет теплового стресса, коррозии, ослабления или признаков старения во время профилактического обслуживания. В суровых условиях эти физические состояния могут постепенно подрывать качество резервной конструкции, даже если полного отказа еще не произошло.

Долгосрочная надежность зависит от отношения к резервированию как к чему-то, что должно постоянно поддерживаться, а не просто однажды установлено.

Резервирование защищает систему только тогда, когда резервный путь здоров сегодня, а не когда он был здоров шесть месяцев назад.

Применение резервирования питания по двум входам

Телекоммуникации, сети и инфраструктура данных

Резервирование питания по двум входам широко используется в телекоммуникационном и сетевом оборудовании, потому что инфраструктура связи часто требует высокой доступности. Магистральные коммутаторы, промышленные коммутаторы, SIP-серверы, IP-АТС, шлюзы, диспетчерские системы и контроллеры связи — все они могут извлечь выгоду из резервных путей питания. Отказ на уровне электропитания может одновременно повлиять на голосовую связь, сигнализацию, оповещение, аварийные сигналы и управляющий доступ.

В этих средах резервное питание помогает согласовать оборудование с более широкими ожиданиями высокой доступности. Трафик связи может быть критичным для бизнеса или безопасности, поэтому операторы часто хотят, чтобы устройства оставались активными при потере одного фидера или замене модуля питания.

Именно поэтому двойные входы питания и резервные модули питания распространены в профессиональной коммуникационной инфраструктуре, а не только в традиционном серверном оборудовании.

Промышленный контроль, коммунальные услуги и критически важные объекты

Системы промышленного контроля, коммунальные службы и критически важные объекты также используют резервирование по двум входам, поскольку оборудование может поддерживать непрерывность производства, мониторинг, обработку аварийных сигналов или работу объекта. Связанные с ПЛК коммуникации, интерфейсы управления, удаленные модули ввода/вывода, шлюзы мониторинга и полевые коммуникационные устройства могут стать важными точками доступности в рабочих средах.

Если эти устройства выйдут из строя из-за единичного перебоя питания, результат может включать снижение видимости, задержку реагирования или более крупное нарушение процесса. Поэтому резервное питание становится ценным не только для доступности в стиле ИТ, но и для операционной устойчивости на местах.

Это особенно верно, когда оборудование установлено на подстанциях, заводах, транспортных системах, в туннелях, на объектах коммунальных служб и в удаленных шкафах, которые трудно быстро обслужить после отказа.

Резервирование питания по двум входам в проектах связи

Роль в системах SIP, оповещения и экстренной связи

В проектах связи резервирование питания по двум входам особенно актуально там, где системы должны оставаться доступными для обработки голоса, реагирования по домофону, оповещения или координации действий в чрезвычайных ситуациях. Сбой связи, вызванный потерей единственного пути питания, может иметь более серьезные последствия, чем обычный простой устройства, поскольку он может нарушить как рутинные операции, так и срочные рабочие процессы.

SIP-серверы, диспетчерские платформы, сетевые усилители, контроллеры домофонов, системы аварийных точек вызова и шлюзы оповещения — все они могут выиграть от резервной конструкции питания в зависимости от их роли в архитектуре. В этих системах цель — не только выживание устройства, но и непрерывность более широкой коммуникационной услуги.

В предыдущих проектах Becke Telecom, связанных с системами связи, промышленными радиостанциями, SIP-платформами, инфраструктурой оповещения или голосовыми сетями критических объектов, резервирование питания по двум входам может быть эффективной функцией для важных развертываний с требованием непрерывности сервиса. Оборудование и платформы, используемые в промышленных, туннельных, парковых, транспортных, коммунальных средах или средах экстренной связи, обычно выигрывают от устойчивой конструкции питания, поскольку они работают в зонах, где перебои с электричеством могут повлиять на операции и меры безопасности.

Это особенно важно, когда коммуникационное оборудование является частью более широкой архитектуры высокой доступности, включающей сетевое резервирование, ИБП, питание постоянным током с аккумулятором или управление работой двух площадок. В таких случаях резервирование по двум входам помогает оборудованию соответствовать целям устойчивости общего решения, а не становиться слабым местом внутри него.

Для системных планировщиков это означает, что резервирование питания должно рассматриваться как часть самого проекта связи, а не только как общая электрическая деталь, оставляемая на потом.

Сложности и практические соображения

Резервирование не означает неограниченной отказоустойчивости

Резервирование питания по двум входам очень ценно, но оно не решает всех рисков доступности. Если оба фидера зависят от одной и той же вышестоящей точки отказа, если оба модуля подвержены одной и той же внутренней неисправности или если весь объект теряет все источники питания, то резервирования на уровне устройства может оказаться недостаточно. Конструкция снижает определенные классы отказов, но не делает систему неуязвимой.

Поэтому инженеры должны оценивать реальную модель отказов. Вопрос не просто в том, имеет ли устройство два входа. Вопрос в том, от каких отказов эти два входа фактически защищают. Хорошее планирование означает понимание реальных пределов резервной конструкции, а не предположение, что «двойное питание» автоматически означает полную непрерывность в любом сценарии.

Короче говоря, резервирование повышает устойчивость, но оно все равно должно быть вписано в более широкую стратегию доступности.

Неправильная проводка может свести на нет преимущество

Еще одна практическая проблема — качество монтажа. Устройство может поддерживать резервирование по двум входам, но плохая проводка, неправильное распределение фидеров, неплотные клеммы, отсутствие маркировки или неясные процедуры обслуживания могут свести на нет преимущество. В некоторых случаях оба фидера могут быть случайно подключены к одной и той же цепи, или один путь может быть изначально неправильно подключен.

Поэтому внедрение должно включать документацию, маркировку, валидацию и тестирование после установки, а не предположение, что резервная функция автоматически эффективна после того, как продукт смонтирован. Качество монтажа определяет, существует ли резервирование в реальности или только в теории.

Чем важнее сервис, тем важнее проверить, что резервная конструкция питания действительно реализована так, как предполагала архитектура.

Заключение

Резервирование питания по двум входам — это конструкция устойчивости, которая дает оборудованию два независимых пути питания вместо одного, помогая снизить риск простоев и улучшить непрерывность обслуживания при сбоях и техобслуживании. Его важность наиболее велика в телекоммуникационных, промышленных, инфраструктурных и ответственных средах, где потеря одного пути питания не должна немедленно останавливать систему.

Основные преимущества внедрения включают меньший риск прерывания сервиса, лучшую поддержку работ по обслуживанию, лучшее согласование с архитектурой высокой доступности и повышенную уверенность в критическом оборудовании. В то же время реальная ценность резервирования по двум входам зависит от качественного монтажа, реальной независимости источников, активного мониторинга и своевременного обслуживания отказавшего пути.

Для организаций, проектирующих надежные системы связи и управления, резервирование питания по двум входам — это не просто пункт спецификации. Это практическая мера надежности, помогающая оборудованию оставаться полезным, когда первый путь питания больше не доступен.

Часто задаваемые вопросы (FAQ)

Что такое резервирование питания по двум входам простыми словами?

Простыми словами, резервирование питания по двум входам означает, что устройство имеет два входа питания или два пути подачи энергии, чтобы продолжать работать при отказе одного из путей. Второй путь помогает снизить вероятность остановки, вызванной одной проблемой с электричеством.

Обычно используется в профессиональном оборудовании, где важно время безотказной работы.

Каковы основные преимущества резервирования питания по двум входам?

Основные преимущества: снижение риска простоев, лучшая непрерывность во время обслуживания, повышенная надежность для критических систем и лучшее согласование с общим дизайном высокой доступности.

Особенно полезно в телекоммуникационных, промышленных, сетевых средах и средах экстренной связи.

Что следует обслуживать в системе с резервированием питания по двум входам?

Обслуживание должно включать тестирование обоих путей питания, мониторинг аварийных сигналов и состояний деградации, проверку качества проводки, быструю замену неисправных модулей питания и подтверждение того, что два фидера остаются действительно независимыми.

Резервирование эффективно только тогда, когда резервный путь исправен и проверен, а не просто физически присутствует.
