Die elektrostatische Entladung, im Deutschen häufig mit ESD (Electrostatic Discharge) abgekürzt, beschreibt den plötzlichen Ladungsausgleich zwischen Objekten mit unterschiedlichem elektrischem Potenzial. Sie kann auftreten, wenn eine Person ein elektronisches Gerät berührt, ein Kabel eingesteckt wird, Verpackungsmaterial an einem Bauteil reibt oder sich ein aufgeladener Gegenstand so weit nähert, dass ein Funke durch die Luft überspringt.

Im Alltag mag eine ESD harmlos erscheinen – etwa der kleine Schlag nach dem Laufen über einen Teppich. Sie kann jedoch elektronische Schaltkreise schädigen, Kommunikationsgeräte stören, Steuerungen zurücksetzen, Daten korrumpieren, die Lebensdauer von Bauelementen verkürzen oder in sensiblen Umgebungen ein Sicherheitsrisiko darstellen. Deshalb ist der ESD-Schutz bei Produktentwicklung, Fertigung, Installation, Wartung, Transport und Feldbetrieb von großer Bedeutung.

ESD-Schutz ist nicht nur eine Frage der Handhabung in der Fabrik. Er betrifft ebenso die Produktzuverlässigkeit, den Außendienst und die Systemfestigkeit elektronischer Geräte.

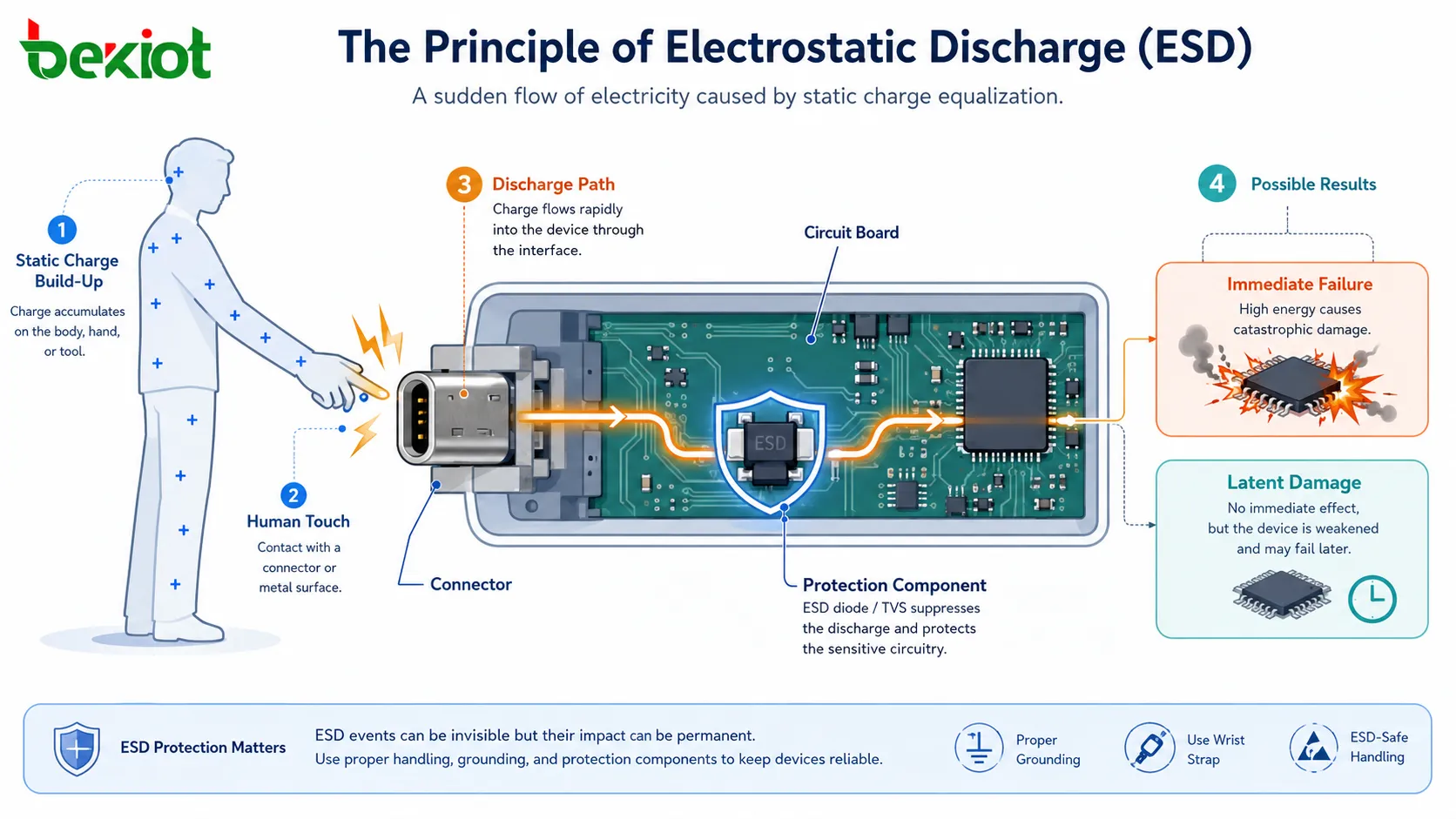

Grundverständnis der elektrostatischen Entladung

Eine elektrostatische Entladung tritt auf, wenn angesammelte statische Ladung einen Pfad zum Potenzialausgleich findet. Die Entladung kann durch direkten Kontakt, über einen kleinen Luftspalt oder über ein leitfähiges Werkzeug, Kabel, Steckverbinder, Gehäuse oder den menschlichen Körper erfolgen. Der Vorgang läuft meist extrem schnell ab, die Spannung kann jedoch hoch genug sein, um elektronische Bauelemente zu beeinträchtigen.

Statische Ladung kann durch Reibung, Trennung, Bewegung, trockene Luft, Kunststoffoberflächen, synthetische Kleidung, Verpackungsmaterialien, Förderbänder, Schuhwerk oder Handhabungsprozesse entstehen. Die Entladung kann als sichtbarer Funke auftreten, als Schlag spürbar sein oder völlig unsichtbar bleiben und dennoch empfindliche Elektronik schädigen.

Aufbau statischer Ladung

Statische Ladung entsteht, wenn Elektronen zwischen Materialien übergehen. Dies geschieht beispielsweise beim Berühren und Trennen zweier Oberflächen, beim Gehen über einen isolierenden Boden, beim Rutschen einer Kunststoffverpackung über einen Tisch oder bei der Bewegung von Geräten in trockener Umgebung.

Luftfeuchtigkeit, Materialtyp, Erdungsbedingungen, Oberflächenwiderstand und Bewegungsgeschwindigkeit beeinflussen den Ladungsaufbau. Trockene Umgebungen erhöhen das ESD-Risiko oft, weil sich die statische Ladung langsamer abbaut.

Entladeereignis

Ein Entladeereignis liegt vor, wenn die gespeicherte Ladung plötzlich auf ein anderes Objekt übergeht. Gelangt die Entladung über einen Steckverbinder, Taster, ein Metallgehäuse, eine Antenne, ein Kabel, einen Sensor oder eine Schnittstellenbuchse in einen elektronischen Schaltkreis, kann dies zu elektrischer Überlastung führen.

Manche ESD-Ereignisse verursachen sofortige Ausfälle. Andere führen zu latenten Schäden, bei denen das Gerät zunächst noch funktioniert, aber geschwächt ist und später im Normalbetrieb versagen kann.

Warum ESD in elektronischen Systemen eine Rolle spielt

ESD ist von Bedeutung, weil elektronische Bauelemente immer kleiner, schneller und empfindlicher werden. Integrierte Schaltungen, Sensoren, Kommunikationschips, Displays, Speicherbausteine, Mikrocontroller, Funkmodule und Schnittstellenports können durch Entladeenergie beeinträchtigt werden, die der Anwender nicht einmal bemerkt.

Bei Fertiggeräten kann ESD zudem das Systemverhalten stören. Ein Gerät kann neu starten, einfrieren, die Netzwerkverbindung verlieren, Fehlalarme auslösen, eine Schnittstelle beschädigen oder nach einem Entladeereignis instabil arbeiten.

Bauteilschäden

ESD kann Halbleiterübergänge, Oxidschichten, Leiterbahnen, Eingangspins und Schutzstrukturen schädigen. Der Schaden kann katastrophal oder verdeckt sein. Ein katastrophaler Schaden führt zum sofortigen Ausfall, während ein latenter Schaden das Bauteil schwächt.

Latente Schäden sind schwer zu erkennen, da das Produkt nach dem Ereignis möglicherweise noch die Basistests besteht. Später kann es dann im Betrieb, bei Temperaturwechseln, Vibrationen oder wiederholter elektrischer Belastung ausfallen.

Systemfehlfunktionen

Auch ohne bleibenden Hardwareschaden kann ESD den normalen Systembetrieb stören. Mögliche Folgen sind temporäre Logikfehler, Kommunikationsabbrüche, Displayflackern, Audiogeräusche, fehlerhafte Tasteneingaben, falsche Alarmmeldungen oder ein Geräteneustart.

Bei Kommunikationsterminals, Zutrittskontrollen, Medizingeräten, Industriesteuerungen und Notrufsystemen können solche temporären Störungen dennoch ernste betriebliche Probleme verursachen.

Feldzuverlässigkeit

Produkte, die in öffentlichen, industriellen, Außen-, Transport-, Gesundheits- oder Serviceumgebungen eingesetzt werden, werden häufig von Anwendern berührt. Taster, Touchscreens, Metallblenden, Anschlussbuchsen und Handapparate sind typische Entladepunkte.

Feldzuverlässigkeit erfordert ESD-Schutz auf Produktebene, eine durchdachte Gehäusekonstruktion, Erdung, Überspannungsschutz, Kabelschirmung und Installationspraktiken, die das Entladerisiko verringern.

Typische ESD-Quellen

ESD kann von Personen, Werkzeugen, Verpackungen, Kabeln, Geräteoberflächen, Möbeln, Fußböden, beweglichen Teilen und Umgebungsbedingungen ausgehen. Die Kenntnis der Quelle hilft Ingenieuren und Instandhaltungsteams, die richtige Schutzmaßnahme auszuwählen.

Entladung über den menschlichen Körper

Eine Person kann statische Ladung aufbauen und beim Berühren eines elektronischen Produkts entladen. Dies ist eines der häufigsten ESD-Szenarien im täglichen Gebrauch.

Berührpunkte wie Tasten, Metallgehäuse, Steckerhülsen, Tastaturen, Hörer, Kartenleser, Displays und Anschlüsse sollten bei der Produktentwicklung und Prüfung berücksichtigt werden.

Aufgeladene Geräte und Werkzeuge

Werkzeuge, Vorrichtungen, Trays, Prüfgeräte, Kabel oder Geräte können sich aufladen und in empfindliche Elektronik entladen. Dies ist ein verbreitetes Problem in Fertigungs-, Reparatur-, Montage- und Laborumgebungen.

ESD-sichere Arbeitsplätze, geerdete Werkzeuge, Ionisatoren, leitfähige Behälter und kontrollierte Handhabungsabläufe helfen, dieses Risiko zu senken.

Verpackung und Transport

Kunststoffbeutel, Schaumstoffe, Trays, Etiketten und Versandmaterialien können statische Ladung erzeugen. Empfindliche Bauteile und Leiterplatten können beim Verpacken, Versand, Wareneingang oder bei der Lagerung geschädigt werden, wenn keine ESD-sicheren Materialien verwendet werden.

Eine schützende ESD-Verpackung sollte entsprechend der Empfindlichkeit des Artikels und der zu erwartenden Handhabungsumgebung ausgewählt werden.

Kabel und externe Schnittstellen

Externe Kabel können ESD über Steckverbinder oder freiliegende Metallteile in ein Gerät einkoppeln. Ethernet-Ports, USB-Schnittstellen, RS-485-Klemmen, Audiobuchsen, Spannungseingänge, Antennenanschlüsse und Alarmeingänge benötigen unter Umständen alle einen Schutz.

Der Schnittstellenschutz sollte sowohl den Normalbetrieb als auch die reale Handhabung durch den Anwender berücksichtigen. Häufig berührte oder im laufenden Betrieb gesteckte Ports benötigen eine sorgfältige Schutzbeschaltung.

ESD-Normen und Prüfgrundlagen

ESD-Normen helfen festzulegen, wie Produkte, Komponenten und Arbeitsplätze zu prüfen oder zu kontrollieren sind. Verschiedene Normen fokussieren sich auf unterschiedliche Ebenen: Produktfestigkeit, Bauteilempfindlichkeit, Arbeitsplatzkontrolle, Verpackung und Fertigungsprozessmanagement.

IEC 61000-4-2

Die IEC 61000-4-2 wird breit für die Prüfung der Störfestigkeit elektrischer und elektronischer Geräte gegen elektrostatische Entladung angewendet. Sie definiert Prüfverfahren zur Bewertung des Geräteverhaltens bei ESD-Ereignissen, einschließlich Kontaktentladung und Luftentladung.

Bei der Kontaktentladung wird der ESD-Impuls durch direkte Berührung der Geräteoberfläche oder des Prüfpunkts appliziert. Bei der Luftentladung erfolgt die Prüfung über einen Luftspalt, wobei der Funke beim Annähern der Prüfspitze überspringt. Produktnormen oder Projektvorgaben legen üblicherweise fest, welche Prüfpegel und Bewertungskriterien einzuhalten sind.

IEC 61340-5-1

Die IEC 61340-5-1 fokussiert auf ESD-Kontrollprogramme zum Schutz von elektrostatisch gefährdeten Bauelementen. Sie behandelt die administrativen und technischen Maßnahmen, die zum Aufbau, zur Umsetzung und Aufrechterhaltung eines ESD-Kontrollprogramms erforderlich sind.

Dieser Normentyp ist für Fertigungs-, Montage-, Service-, Verpackungs- und Handhabungsprozesse wichtig. Er unterstützt Organisationen bei der Kontrolle von Personenerdung, Arbeitsbereichen, Materialien, Verpackung, Schulung, Verifizierung und Handhabungsdisziplin.

ANSI/ESD S20.20

Die ANSI/ESD S20.20 ist eine weitere wichtige Norm für ESD-Kontrollprogramme, die von Organisationen genutzt wird, welche empfindliche elektrische und elektronische Teile, Baugruppen und Geräte handhaben. Sie definiert Anforderungen für den Aufbau eines strukturierten ESD-Kontrollprogramms.

Sie wird häufig in der Elektronikfertigung und in Qualitätsmanagementsystemen eingesetzt, wo Organisationen dokumentierte Verfahren, Schulungen, Produktqualifikation, Konformitätsnachweise, Erdung, Verpackung und das Management von ESD-Schutzbereichen benötigen.

ESD-Modelle auf Bauteilebene

Bauelemente können anhand von Modellen wie dem Human Body Model (HBM) und dem Charged Device Model (CDM) geprüft werden. Diese Prüfungen helfen, die Bauteilempfindlichkeit zu klassifizieren und Handhabungsanforderungen abzuleiten.

Bewertungen auf Bauteilebene belegen nicht automatisch die Festigkeit des Fertigprodukts. Ein Endgerät benötigt zusätzlich Systemdesign und Systemtests, da Gehäuse, Steckverbinder, Verkabelung, Erdung, Layout und Schutzkomponenten das reale ESD-Verhalten gemeinsam beeinflussen.

Verständnis der ESD-Schutzklassen

ESD-Schutzklassen geben an, welche Entladebelastung ein Produkt, Bauteil oder Interface konstruktiv oder gemäß Prüfung aushält. In Datenblättern erscheinen diese Werte etwa als Kontaktentladespannung, Luftentladespannung, HBM-Spannung, CDM-Wert oder Schnittstellenschutzpegel.

Diese Angaben sind sorgfältig zu interpretieren. Ein höherer Wert mag unter bestimmten Bedingungen eine höhere geprüfte Festigkeit anzeigen, garantiert aber keinen unbegrenzten Schutz in jeder Installation.

Kontaktentladung

Die Kontaktentladung ist oft besser reproduzierbar als die Luftentladung, weil die Prüfelektrode das Ziel vor der Entladung berührt. Sie wird üblicherweise an leitfähigen Oberflächen, Metallblenden, Steckergehäusen und definierten Prüfpunkten eingesetzt.

Für die Produktentwicklung helfen die Ergebnisse der Kontaktentladung Ingenieuren zu bewerten, wie exponierte leitfähige Teile die ESD-Beanspruchung verkraften und ob der Entladepfad sicher kontrolliert wird.

Luftentladung

Die Luftentladung kommt dort zum Einsatz, wo eine Kontaktentladung nicht praktikabel ist, etwa an isolierenden Oberflächen, Spalten, Kunststoffgehäusen, Tastern und Bereichen, in denen ein Funke durch die Luft überspringen kann.

Die Luftentladung kann stärker variieren, da Luftfeuchtigkeit, Annäherungsgeschwindigkeit, Oberflächenbeschaffenheit und Spaltabstand das tatsächliche Ereignis beeinflussen. Dies macht Designreserven und eine praxisnahe Prüfung wichtig.

Bewertungskriterien

Bei der ESD-Prüfung geht es nicht allein um das physische Überleben eines Produkts. Die Bewertungskriterien legen fest, wie sich das Gerät während und nach der Prüfung verhalten darf.

Je nach Anwendung und anzuwendender Norm kann gefordert sein, dass das Produkt normal weiterarbeitet, sich selbsttätig erholt, einen Benutzereingriff benötigt oder kein sicherheitskritisches Verhalten zeigt. Für kritische Geräte gelten in der Regel strengere Leistungserwartungen.

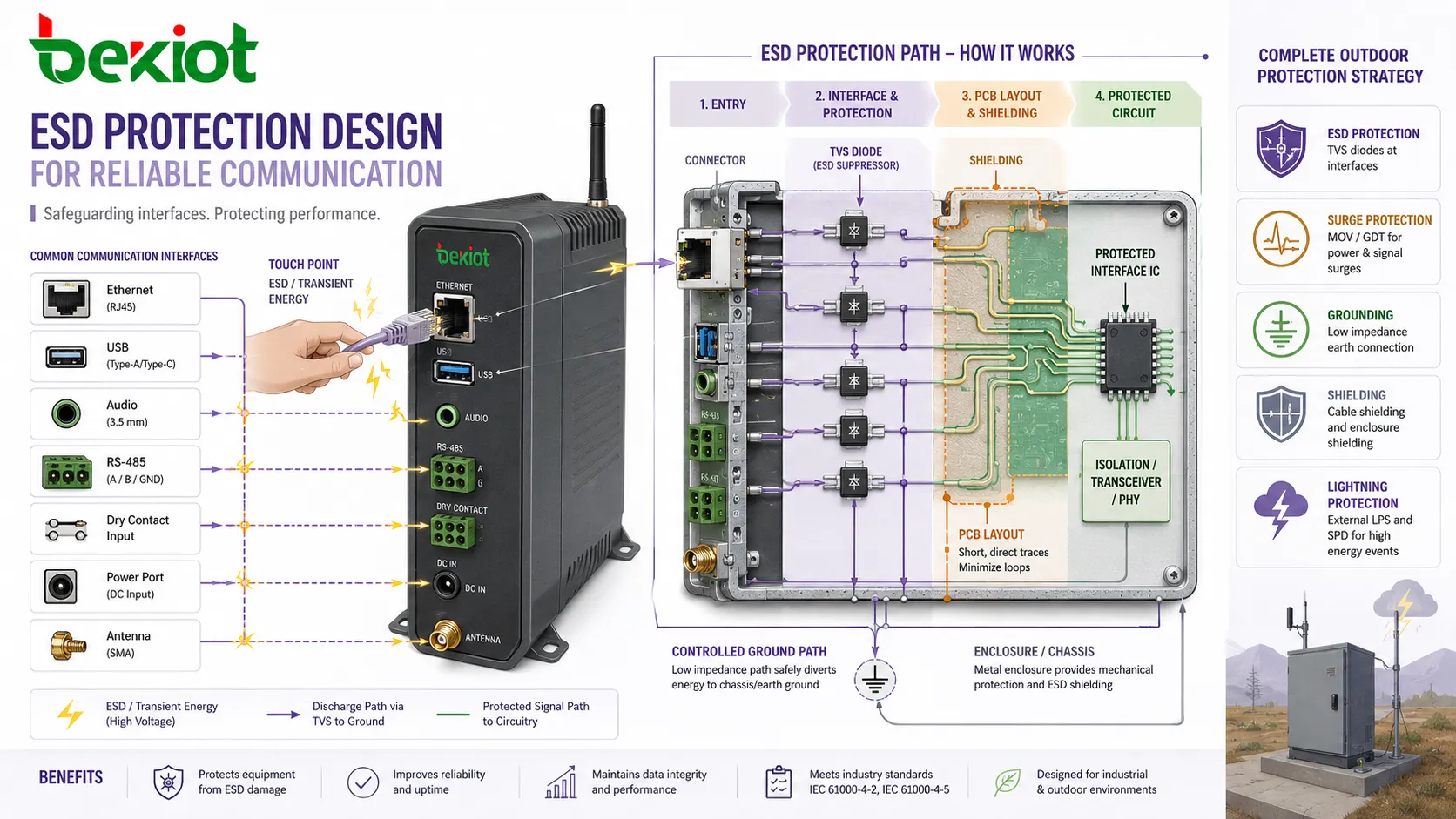

Methoden des ESD-Schutzdesigns

Der ESD-Schutz wird üblicherweise mehrstufig aufgebaut. Eine einzelne Schutzkomponente reicht selten aus, wenn Gehäuse, Leiterplatte, Steckverbinderanordnung, Erdung und Kabeldesign Schwächen aufweisen.

Kontrollierter Entladepfad

Ein gutes Design bietet der ESD-Energie einen sichereren Pfad abseits der empfindlichen Schaltkreise. Dies kann über Gehäuseerdung, Metallschirmung, Schutzbauelemente, Funkenstrecken, Masseflächen und niederohmige Entladepfade erfolgen.

Ohne kontrollierten Entladepfad kann die ESD-Energie über Signalleitungen, Mikrocontrollerpins, Audioschaltungen, Sensoren oder Kommunikationsschnittstellen fließen und das Ausfallrisiko erhöhen.

Schutzkomponenten

Schutzkomponenten wie TVS-Dioden, ESD-Suppressoren, Widerstände, Kondensatoren, Gleichtaktdrosseln und Transientenschutz-Arrays werden häufig an exponierten Schnittstellen eingesetzt.

Bei der Auswahl sind Betriebsspannung, Kapazität, Klemmspannung, Ansprechzeit, Entladestrom, Schnittstellengeschwindigkeit, Leckstrom und Layout-Position zu berücksichtigen. Eine ungünstig platzierte Schutzkomponente kann ihre Schutzwirkung verlieren.

Leiterplattenlayout

Das Leiterplattenlayout ist entscheidend für die ESD-Performance. Schutzkomponenten sollten nahe am Eintrittspunkt platziert werden, mit kurzen Pfaden zur Masse oder Gehäusereferenz. Lange Leiterbahnen können die Induktivität erhöhen und die Schutzwirkung mindern.

Masseflächen, Schutzleiterbahnen, Abstände, Schirmung und die Platzierung von Steckverbindern beeinflussen den Entladepfad. Das ESD-Design sollte frühzeitig beginnen, nicht erst nach der fertigen Platine.

Gehäuse- und Mechanikkonstruktion

Das Gehäuse bestimmt, wo Anwender das Produkt berühren können und wo Entladeenergie eindringen kann. Kunststoffspalte, Metallblenden, Steckeröffnungen, Tastaturen, Nähte und Befestigungsschrauben müssen überprüft werden.

Die Mechanikkonstruktion kann helfen, Entladungen von empfindlicher Elektronik fernzuhalten, indem sie Schirmung, Abstände, Isolation, leitfähige Beschichtungen, Dichtungsdesign und eine durchdachte Positionierung freiliegender Metallteile einsetzt.

Kabel- und Schnittstellenschutz

Externe Kabel können ESD und Transientenenergie in ein Gerät transportieren. Schnittstellen wie Ethernet, USB, Audio, RS-485, potentialfreie Kontakteingänge, Spannungsports und Antennenanschlüsse benötigen je nach Expositionsrisiko einen Schutz.

Bei Außen- oder Industrieinstallationen muss der ESD-Schutz oft mit dem Überspannungsschutz, der Erdung, der Schirmung und dem Blitzschutzkonzept harmonieren.

ESD-Kontrolle in Fertigung und Service

ESD-Schutz wird nicht nur in Produkte hineinkonstruiert. Er muss auch während der Fertigung, Montage, Reparatur, Prüfung, Lagerung und des Transports beherrscht werden. Empfindliche Bauteile können beschädigt werden, noch bevor sie den Kunden erreichen.

ESD-Schutzbereich (EPA)

Ein ESD-Schutzbereich ist eine kontrollierte Arbeitsumgebung, in der statische Aufladungen beherrscht werden. Er kann geerdete Arbeitsflächen, Erdungsarmbänder, ESD-Bodenbeläge, leitfähige Behälter, Ionisatoren, Feuchteregelung und zugelassene Werkzeuge umfassen.

Ziel ist es, den Ladungsaufbau zu reduzieren und sichere Ableitpfade bereitzustellen. Das Personal sollte die Regeln verstanden haben, bevor es empfindliche Teile handhabt.

Personenerdung

Menschen sind eine Hauptquelle statischer Entladungen. Erdungsarmbänder, Fersenerder, leitfähiges Schuhwerk, ESD-Fußböden und Erdungsprüfungen werden eingesetzt, um das Risiko von Körperentladungen zu senken.

Erdungshilfsmittel sind regelmäßig zu prüfen. Ein getragenes, aber nicht korrekt angeschlossenes Armband kann trügerische Sicherheit vermitteln.

ESD-sichere Verpackung

Empfindliche Bauelemente und Leiterplatten sollten in geeigneten ESD-Schutzverpackungen gelagert und transportiert werden. Herkömmliche Kunststoffbeutel oder Schaumstoffe können statische Aufladungen erzeugen und dürfen für empfindliche Elektronik nur verwendet werden, wenn sie ausdrücklich für den ESD-Schutz ausgelegt sind.

Bei der Auswahl der Verpackung ist zu berücksichtigen, ob das Teil Schirmung, geringe Aufladung, Polsterung, Feuchteschutz oder Kennzeichnung benötigt.

Schulung und Verifizierung

Schulungen vermitteln den Mitarbeitenden, warum ESD-Kontrolle wichtig ist und wie die Verfahren einzuhalten sind. Verifizierungen bestätigen durch Audits, Widerstandsmessungen, Arbeitsplatzinspektionen und Prozessbewertungen, dass das Programm funktioniert.

Ohne Schulung und Verifizierung können ESD-Regeln auf dem Papier existieren, aber in der täglichen Praxis versagen.

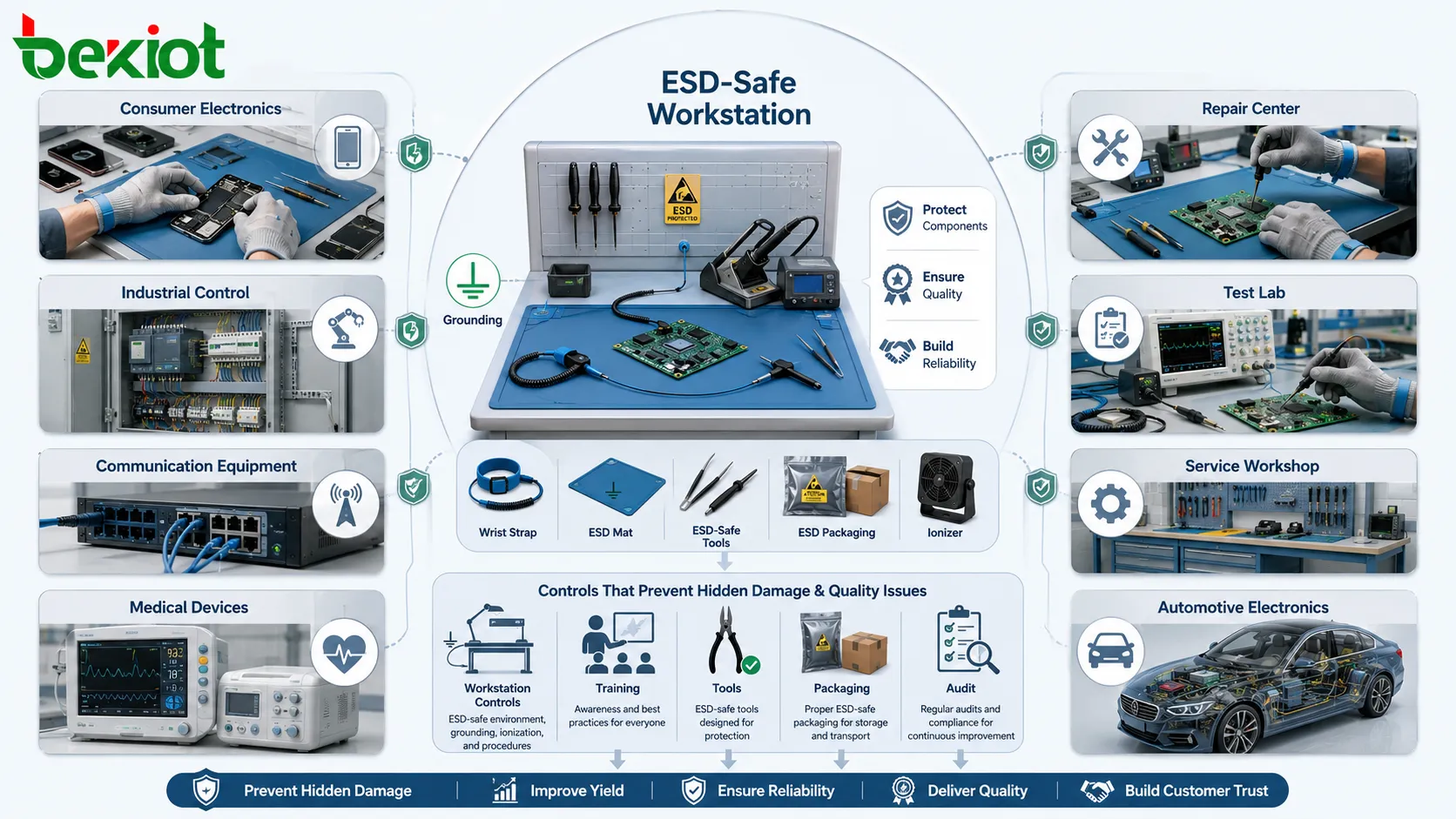

Anwendungen in verschiedenen Systemen

ESD-Schutz ist überall dort erforderlich, wo elektronische Geräte berührt, gehandhabt, installiert, gewartet oder mit externen Schnittstellen verbunden werden. Das erforderliche Schutzniveau richtet sich nach Umgebung und Risiko.

Unterhaltungselektronik

Telefone, Tablets, Laptops, Wearables, Gamecontroller, Kopfhörer, Smart-Home-Geräte und Ladegeräte werden häufig von Anwendern berührt. Tasten, Bildschirme, Anschlüsse, Gehäuse und Steckverbinder müssen alltägliche ESD-Ereignisse tolerieren.

Ein gutes ESD-Design hilft, Neustarts, Touch-Ausfälle, Portschäden, Ladeprobleme und sichtbare Fehlfunktionen zu vermeiden.

Industrielle Steuerungssysteme

Industrielle Steuerungen, HMIs, Sensoren, SPS-Module, Motorantriebe und dezentrale Peripherie können in elektrisch rauen Umgebungen installiert sein. Bediener berühren im normalen Arbeitsablauf Bedientafeln, Kabel, Klemmen und Metallgehäuse.

Industrieller ESD-Schutz sollte mit dem EMV-Design, der Erdung, der Schrankverdrahtung, der Schirmung und dem Überspannungsschutz abgestimmt werden.

Kommunikations- und Sprechstellengeräte

Kommunikationsgeräte verfügen oft über Handapparate, Lautsprecher, Mikrofone, Tasten, Ethernet-Ports, Spannungseingänge, Relaisausgänge und bedienerzugängliche Bedienfelder. Diese Berührpunkte und Schnittstellen erfordern eine ESD-Betrachtung.

Bei Außenrufsäulen oder Gebäudekommunikationsprojekten kann die Becke Telcom BHP-SOS Intercom-Serie in Betracht gezogen werden, bei der robuste Notruffunktion, Tasteninteraktion und Schnittstellenschutz gemeinsam mit der Anlagenerdung und den Installationsbedingungen bewertet werden müssen.

Medizin- und Laborgeräte

Medizin- und Laborausrüstung kann empfindliche Sensoren, Displays, Messschaltungen und Datenschnittstellen enthalten. ESD kann die Genauigkeit, Zuverlässigkeit oder Verfügbarkeit der Geräte beeinträchtigen.

Design und Handhabungsverfahren sind auf das Risikoniveau des Geräts, die Betriebsumgebung und die regulatorischen Anforderungen abzustimmen.

Automobil- und Verkehrssysteme

Fahrzeuge, Bahnsysteme, Ladestationen, Fahrkartenautomaten, Fahrgastinformationsanzeigen und Verkehrsterminals sind häufigem menschlichem Kontakt und wechselnden Umgebungsbedingungen ausgesetzt.

ESD-Schutz trägt zur Verbesserung der Zuverlässigkeit von Tastern, Bildschirmen, Steckverbindern, Kommunikationsmodulen und Steuerelektronik bei.

Fertigungs- und Reparaturarbeitsplätze

Elektronikfertigungen, Reparaturzentren, Prüflabore und Servicewerkstätten müssen ESD bei der Handhabung beherrschen. Bauteile können empfindlicher sein, bevor sie in geschützte Produkte verbaut werden.

Arbeitsplatzkontrollen, Schulungen, Werkzeuge, Verpackungen und Audits sind essenziell, um verdeckte Schäden und Qualitätsprobleme zu reduzieren.

Häufige ESD-Probleme

ESD-Probleme können als offensichtlicher Hardwareausfall oder als subtile Instabilität in Erscheinung treten. Da Entladeereignisse schnell und oft unsichtbar sind, kann die Ursache ohne strukturierte Prüfungen schwer zu finden sein.

Unerwarteter Geräteneustart

Ein Gerät kann neu starten, wenn der Anwender eine Taste, ein Kabel, einen Metallrahmen oder einen Stecker berührt. Dies kann darauf hindeuten, dass Entladeenergie auf Reset-Leitungen, Spannungsversorgungskreise, Kommunikationsschnittstellen oder Prozessorpins gelangt.

Verbesserte Erdung, Schutzkomponenten, Filterung, Layoutänderungen und Gehäusedesign können erforderlich sein.

Ausfall von Kommunikationsports

Ports wie Ethernet, USB, Seriell, Audio, potentialfreie Kontakte und Spannungseingänge können durch ESD-Ereignisse beschädigt werden. Ausfälle äußern sich als Verbindungsabbruch, sporadische Kommunikation, hohe Fehlerraten oder vollständiger Portschaden.

Der schnittstellenspezifische Schutz ist entsprechend der Datenrate, den Kapazitätsgrenzen, der Betriebsspannung und dem Expositionsgrad auszuwählen.

Fehlalarme oder Eingabefehler

ESD kann falsche Eingangssignale, Tastenbetätigungen, Alarmereignisse, Sensorwerte oder Steuerbefehle auslösen. Dies ist besonders kritisch bei Zutrittskontrollen, Alarmsystemen, Industriesteuerungen und Notrufgeräten.

Entprellung, Filterung, Schirmung, Erdung und Eingangsschutz können Fehlauslösungen verringern.

Latente Zuverlässigkeitsausfälle

Ein Produkt kann die Endprüfung bestehen und später versagen, weil ESD ein Bauteil während der Produktion oder im Service geschwächt hat. Diese Ausfälle sind teuer, da sie oft erst nach Auslieferung oder Installation auftreten.

Deshalb sind ESD-Kontrollprogramme nicht nur im Produktdesign, sondern auch in den Fertigungs- und Reparaturprozessen wichtig.

Auswahl- und Einsatzüberlegungen

Bei der Beurteilung des ESD-Schutzes sollten Einkäufer und Ingenieure sowohl die Datenblattangaben als auch die realen Einbaubedingungen prüfen. Eine Produktangabe ist nur dann aussagekräftig, wenn Anwendung, Verkabelung, Erdung und Umgebung berücksichtigt werden.

Prüfung des angegebenen Testverfahrens

Ein Datenblatt mag einen ESD-Wert nennen, sollte aber auch ausweisen, ob es sich um Kontaktentladung, Luftentladung, HBM, CDM oder ein anderes Verfahren handelt. Diese Angaben sind nicht untereinander austauschbar.

Für Fertiggeräte ist die Prüfung der Systemfestigkeit meist aussagekräftiger als reine Bauteilangaben.

Analyse freiliegender Berührpunkte

Jedes Teil, das Anwender berühren, sollte überprüft werden. Tasten, Griffe, Bildschirme, Steckerhülsen, Tastaturen, Metallgehäuse, Schrauben und externe Anschlüsse können zu Entladepunkten werden.

Bei öffentlichen oder industriellen Geräten können Berührpunkte häufigeren und stärkeren ESD-Ereignissen ausgesetzt sein als bei Indoor-Consumer-Produkten.

Berücksichtigung der Installationserdung

ESD-Schutz hängt oft von Erdung und Potenzialausgleich ab. Bietet die Installation keine geeignete Bezugsmasse oder keinen definierten Entladepfad, kann die Schutzwirkung herabgesetzt sein.

Außenschränke, Metallmasten, Schaltschränke, Racks, geschirmte Kabel und Energieversorgungssysteme sind als Teil der Gesamtinstallation zu betrachten.

Abstimmung von ESD mit EMV und Überspannungsschutz

ESD ist ein Teilbereich der elektromagnetischen Verträglichkeit. Produkte können ebenfalls Schutz gegen schnelle transiente Störgrößen, Surge, gestrahlte und leitungsgeführte Störungen sowie blitzbedingte Ereignisse benötigen.

Bei Außen- und Industriesystemen sollte der ESD-Schutz mit dem übergeordneten EMV- und Überspannungsschutzdesign abgestimmt und nicht isoliert betrachtet werden.

Bewährte Vorgehensweisen für den ESD-Schutz

Guter ESD-Schutz verbindet Produktdesign, kontrollierte Handhabung, korrekte Installation und regelmäßige Inspektion. Keine Einzelmaßnahme kann sämtliche ESD-Risiken beseitigen.

Schutz frühzeitig einplanen

ESD-Schutz sollte früh im Produktdesign berücksichtigt werden. Wird er erst nach der Konformitätsprüfung ergänzt, führt dies oft zu aufwändigen Umkonstruktionen, Mehrkosten und Layout-Kompromissen.

Eine frühe Planung erlaubt es Ingenieuren, Schutzkomponenten richtig zu platzieren, Entladepfade zu formen, Gehäuse zu gestalten und passende Steckverbinder auszuwählen.

Gestaffelten Schutz verwenden

Ein gestaffelter Schutz kann mechanische Abstände, Schirmung, Erdung, TVS-Dioden, Filterung, galvanische Trennung, Software-Recovery und Handhabungskontrollen umfassen.

Ist eine Ebene unvollkommen, können andere Ebenen das Risiko senken. Dieser Ansatz ist robuster, als sich auf eine einzelne Komponente zu verlassen.

Arbeitsplatz kontrollieren

In Fertigung und Reparatur sind ESD-sichere Arbeitsbereiche, geerdetes Werkzeug, freigegebene Verpackung, Schulung und Verifizierung einzusetzen. Empfindliche Platinen dürfen nicht auf gewöhnlichem Kunststoff, Schaumstoff, Teppich oder ungeerdeten Oberflächen abgelegt werden.

Die Arbeitsplatzkontrolle reduziert verdeckte Schäden und verbessert die Produktqualität, bevor das Gerät ins Feld gelangt.

Reale Nutzungsszenarien testen

Die ESD-Prüfung sollte reale Berührpunkte und Nutzungsmuster widerspiegeln. Testen Sie Steckverbinder, Taster, Metallteile, Nähte, Ports und benutzerzugängliche Bereiche. Berücksichtigen Sie, wo sinnvoll, sowohl den eingeschalteten Zustand als auch Betriebszustände.

Realitätsnahes Testen hilft, Probleme zu identifizieren, die bei einfachen Laborprüfungen verborgen bleiben.

Angaben und Grenzwerte dokumentieren

ESD-Klassen, Prüfbedingungen, geschützte Ports, Installationsanforderungen und Handhabungsvorsichten sollten klar dokumentiert werden. Instandhaltungsteams und Systemintegratoren benötigen diese Informationen bei der Inbetriebnahme.

Eine eindeutige Dokumentation verhindert Fehlanwendung und hilft den Teams zu verstehen, wofür das Produkt ausgelegt ist.

Häufig gestellte Fragen

Kann ESD ein Gerät beschädigen, auch wenn kein Funke sichtbar ist?

Ja. Viele ESD-Ereignisse sind zu klein, um sie zu sehen oder zu spüren, aber dennoch stark genug, um empfindliche Elektronik zu schädigen oder latente Zuverlässigkeitsprobleme zu erzeugen.

Verhindert ein Kunststoffgehäuse alle ESD-Probleme?

Nein. Kunststoff kann den direkten Kontakt zu inneren Schaltkreisen verringern, aber Entladungen können dennoch über Nähte, Taster, Steckverbinder, Kabel, Schrauben oder nahe Luftspalte eindringen. Die Gehäusekonstruktion muss gemeinsam mit dem Schaltungsschutz bewertet werden.

Warum bestehen manche Geräte die Werkstests und versagen später aufgrund von ESD?

Latente ESD-Schäden können Bauteile schwächen, ohne einen sofortigen Ausfall zu verursachen. Das Gerät besteht die Basistests, kann aber später bei Temperaturwechseln, wiederholtem Betrieb oder zusätzlicher elektrischer Belastung ausfallen.

Sind ESD-Schutz und Überspannungsschutz dasselbe?

Nein. ESD ist ein sehr schnelles Entladeereignis, das meist mit statischer Elektrizität und Personen- oder Objektkontakt zusammenhängt. Überspannungen sind oft energiereichere Transienten aus dem Stromnetz, Schalthandlungen oder blitzbedingten Effekten. Beide erfordern Schutz, jedoch mit unterschiedlichen Designmethoden.

Wie können Servicetechniker das ESD-Risiko im Feld verringern?

Sie können, wo angebracht, ESD-Armbänder tragen, gewöhnliche Kunststoffoberflächen meiden, Platinen in Schutzverpackungen belassen, sich und ihr Werkzeug korrekt erden, Handhabungsprozeduren einhalten und unnötiges Berühren freiliegender Komponenten vermeiden.

Was sollte überprüft werden, wenn ein Gerät beim Berühren neu startet?

Überprüfen Sie Erdung, Gehäuseanschluss, Schutz von Tastern und Steckverbindern, Leiterplattenlayout, Filterung des Reset-Kreises, Kabelschirmung, Spannungsstabilität und ob der freiliegende Berührpunkt einen geeigneten Entladepfad besitzt.
