Impedanz ist der Widerstand, den ein elektrischer Stromkreis Wechselstrom entgegensetzt. In praktischen Kommunikations- und Audiosystemen beeinflusst sie, wie Signale über Kabel, Lautsprecher, Mikrofone, Antennen, Telefonleitungen, Verstärker, Übertragungsleitungen und elektronische Schnittstellen laufen. Bei korrekter Anpassung erreicht mehr nutzbare Signalenergie die Last; bei schlechter Anpassung können Signalverlust, Reflexionen, Verzerrung, geringe Lautstärke, Überhitzung, instabiler Betrieb oder kürzere Übertragungsstrecken entstehen.

Obwohl Impedanz ein grundlegender elektrotechnischer Begriff ist, ist sie bei der Installation sehr praktisch. Sie hilft bei der Kabelwahl, beim sicheren Anschluss von Lautsprechern, bei der Anpassung von Mikrofonen und Verstärkern, beim Vermeiden von Ausgangsüberlastung, bei der Fehlersuche schwacher Signale und beim zuverlässigen Betrieb von Sprach-, Durchsage-, Intercom-, Funk- und Industriekommunikationssystemen.

Warum Impedanz bei der Installation wichtig ist

Sie beeinflusst Signalstärke und Systemstabilität

In einem Kommunikationssystem beeinflusst jedes angeschlossene Teil den Signalweg. Ein Mikrofon sendet ein kleines Signal an einen Vorverstärker, ein Line-Ausgang treibt ein Kabel, ein Verstärker versorgt einen Lautsprecher und eine Antenne ist über eine Koaxleitung mit dem Sender verbunden. Jede Verbindung hat einen erwarteten Impedanzbereich. Passt das angeschlossene Gerät nicht dazu, kann das Signal schwächer, verrauschter oder weniger stabil werden.

Darum ist Impedanz nicht nur ein Laborwert, sondern ein Installationsfaktor. Ein System kann im Schaltplan korrekt aussehen und vor Ort schlecht funktionieren, wenn Kabellänge, Lautsprecherlast, Klemmenverdrahtung, Transformatorabgriff oder Ein-/Ausgangsimpedanz falsch sind.

Sie hilft, Geräteüberlastung zu verhindern

Falsche Impedanz kann für Verstärker, Sender oder Ausgangsschaltungen zu hoher Stromaufnahme oder einer ungeeigneten Last führen. Werden zum Beispiel zu viele niederohmige Lautsprecher parallel angeschlossen, kann die Gesamtlast unter den sicheren Bereich des Verstärkers fallen. Die Folge können Überhitzung, Schutzabschaltung, verzerrter Klang oder dauerhafte Schäden sein.

In Feldprojekten passiert dies oft, wenn ein System erweitert wird, ohne die Gesamtlast neu zu berechnen. Zusätzliche Lautsprecher, längere Kabel, Ersatzgeräte mit anderen Werten oder gemischte Geräte aus verschiedenen Systemen müssen immer gegen den zulässigen Impedanz- oder Leistungsbereich geprüft werden.

Wie Impedanz einfach erklärt funktioniert

Widerstand, Reaktanz und Frequenz

Widerstand beschreibt die Gegenwirkung gegen Gleichstrom, während Impedanz für Wechselstrom und Signalschaltungen gilt. Impedanz enthält Widerstand und Reaktanz. Reaktanz entsteht durch Kondensatoren und Spulen und ändert sich mit der Frequenz. Deshalb wird Impedanz zwar in Ohm angegeben, entspricht aber nicht immer einer einfachen Gleichstrom-Widerstandsmessung.

Ein mit 8 Ohm gekennzeichneter Lautsprecher hat beispielsweise nicht bei jeder Frequenz exakt 8 Ohm. Seine Impedanz ändert sich über den Audiobereich. Auch eine Übertragungsleitung oder ein Antennensystem kann sich je nach Frequenz, Kabeltyp, Steckqualität und Installationsbedingungen unterschiedlich verhalten.

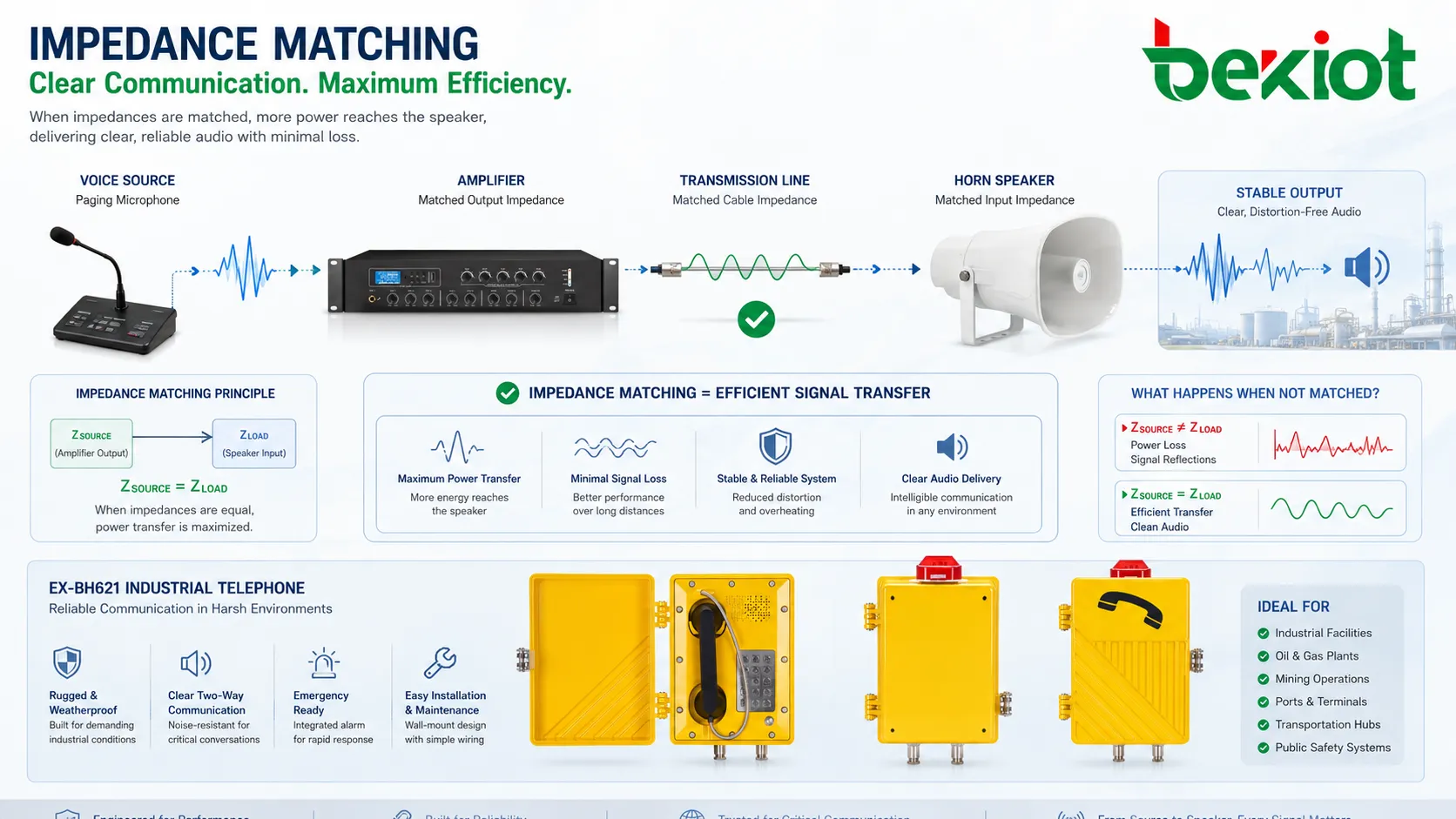

Anpassung und Bridging sind nicht dasselbe

In manchen Systemen ist Impedanzanpassung das Ziel. Das ist bei HF-Übertragungsleitungen und bestimmten Audioverteilungen üblich, wo Quelle, Kabel und Last zueinander passen sollen, um Reflexionen zu reduzieren und Leistung zu übertragen. In anderen Systemen, etwa vielen modernen Audioeingängen, wird Impedanz-Bridging verwendet: Die Eingangsimpedanz ist viel höher als die Quellimpedanz, damit Spannung übertragen wird, ohne die Quelle stark zu belasten.

Der Systemtyp ist daher entscheidend. Eine einzige Regel auf alle Audio-, Telefon- oder HF-Schaltungen anzuwenden, führt zu Fehlern. Lautsprecherausgang, Mikrofoneingang, Line-Eingang, 70V/100V-Verteilsystem und Koax-Antennenleitung benötigen unterschiedliche Impedanzbetrachtungen.

Impedanz ist nicht nur eine Zahl im Datenblatt. Sie beschreibt, wie sich ein reales Signal verhält, wenn Gerät, Kabel, Frequenz, Entfernung und Last miteinander verbunden sind.

Wichtige Punkte in realen Systemen prüfen

Eingangs- und Ausgangsimpedanz

Die Eingangsimpedanz beschreibt, welche Last ein Gerät für die Signalquelle darstellt. Die Ausgangsimpedanz beschreibt, wie sich die Quelle beim Treiben einer angeschlossenen Last verhält. In Audio- und Kommunikationssystemen beeinflusst das Verhältnis dieser Werte Pegel, Klarheit, Rauschempfindlichkeit und Kompatibilität.

Beim Austausch von Geräten sollten Ingenieure die alten und neuen Impedanzwerte vergleichen. Ein Gerät mit demselben Steckertyp kann elektrisch anders arbeiten. Besonders wichtig ist das bei Mikrofonen, analogen Telefonschnittstellen, Durchsageverstärkern, Funkzubehör und älteren Steuerschaltungen.

Kabelimpedanz und Übertragungsqualität

Kabel sind nicht nur Leiter. Sie besitzen Kapazität, Induktivität, Widerstand, Schirmverhalten und charakteristische Impedanz. Bei kurzen Leitungen und niedrigen Audiofrequenzen sind manche Effekte klein; bei langen Strecken, hohen Frequenzen, HF-Systemen, Video- und Datenübertragung wird die Kabelimpedanz deutlich wichtiger.

Koaxialsysteme verwenden je nach Anwendung oft Standardwerte wie 50 Ohm oder 75 Ohm. Twisted-Pair- und Netzwerkkabel haben ebenfalls kontrollierte Impedanz. Der falsche Kabeltyp kann Reflexionen, Dämpfung, Störempfindlichkeit und Verbindungsinstabilität erhöhen.

Lastimpedanz und Leistungsfähigkeit

Die Lastimpedanz ist für Lautsprecher, Verstärker und verteilte Audiosysteme kritisch. Eine niedrige Last zieht mehr Strom aus dem Verstärker; eine hohe Last kann die Ausgangsleistung reduzieren. Bei falscher Auslegung wird die Beschallung ungleichmäßig oder der Verstärker arbeitet außerhalb seines sicheren Bereichs.

Für Paging- und Beschallungssysteme nutzen Planer häufig 70V- oder 100V-Verteilung mit Transformatoren, um lange Kabel und viele Lautsprecher einfacher zu realisieren. In solchen Systemen sind Leistungsabgriffe für die Lastberechnung meist wichtiger als die Nennimpedanz des einzelnen Lautsprechers.

Vorteile einer korrekten Impedanzplanung

Vorhersehbarere Audio- und Signalleistung

Korrekte Impedanzplanung verbessert die Vorhersagbarkeit. Lautsprecher erhalten die erwartete Leistung, Mikrofone liefern nutzbare Pegel, Antennen strahlen effizienter und Leitungssignale haben weniger Verlust. Dadurch verhält sich das installierte System näher am Entwurf.

Für Integratoren reduziert das wiederholte Nachjustierungen nach der Installation. Statt schwachen Klang oder instabile Übertragung durch mehr Verstärkung, Gerätewechsel oder zusätzliche Verstärker zu korrigieren, kann das System von Anfang an richtig aufgebaut werden.

Geringeres Risiko von Geräteschäden

Ein System mit geeigneter Lastimpedanz belastet Verstärker, Sender, Ausgangstreiber und Leistungsstufen weniger. Das ist wichtig für Dauerbetrieb, etwa Durchsageverstärker, Dispatch-Audiokanäle, Funkrepeater, Notrufsysteme und industrielle Steuerinterfaces.

Langfristige Zuverlässigkeit hängt von elektrischer Last ebenso ab wie vom Umweltschutz. Selbst robuste Geräte können früh ausfallen, wenn sie wiederholt die falsche Last treiben oder wegen falscher Impedanz unter hoher Wärme arbeiten müssen.

Klarere Fehlersuche und Wartung

Wenn Impedanz korrekt dokumentiert und gemessen wird, können Wartungsteams schneller diagnostizieren. Eine plötzliche Änderung der Leitungsimpedanz kann auf Kabelbruch, Wassereintritt, losen Steckverbinder, beschädigten Lautsprecher, Kurzschluss, falsches Ersatzteil oder unerlaubte Änderung hinweisen.

Das ist besonders nützlich in großen Gebäuden, Industrieanlagen, Verkehrseinrichtungen, Campusbereichen und Mehrzonen-Paging-Systemen. Techniker müssen nicht jeden Endpunkt blind prüfen, sondern können den Fehlerbereich mit Messungen eingrenzen.

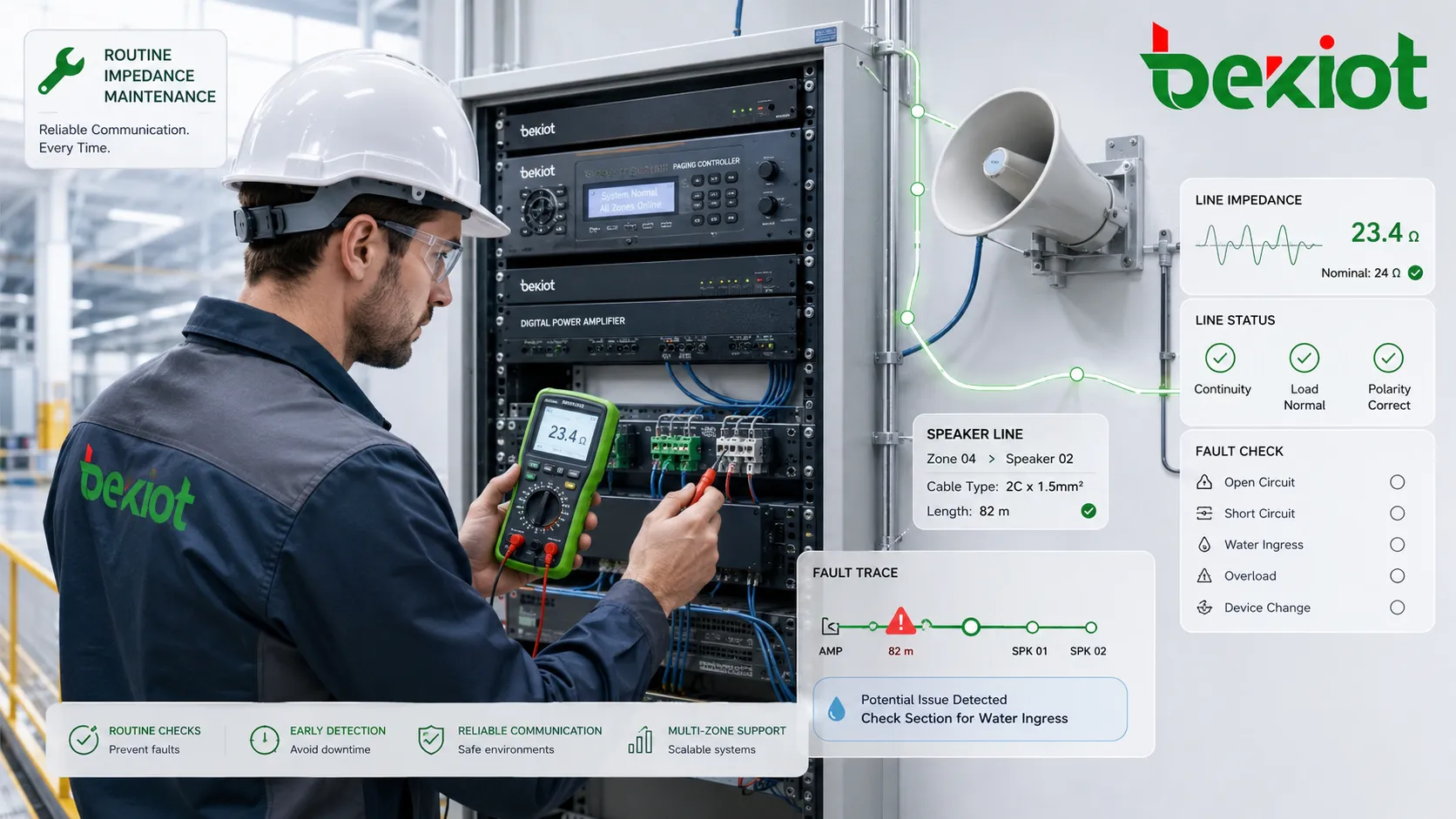

Wartungstipps für zuverlässigen Betrieb

Vor und nach Änderungen messen

Jede Systemerweiterung sollte eine Impedanzprüfung enthalten. Beim Hinzufügen von Lautsprechern, Wechseln von Verstärkern, Ersetzen von Mikrofonen, Verlängern von Kabeln oder Ändern von Antennenleitungen sollten Techniker Messwerte mit Planungsvorgaben und Gerätespezifikationen vergleichen.

Dieser einfache Schritt verhindert viele typische Ausfälle. Eine Überlast sollte besser während der Inbetriebnahme entdeckt werden als dann, wenn der Verstärker während einer Notdurchsage oder eines Produktionsrufs abschaltet.

Referenzwerte dokumentieren

Ein Basisprotokoll ist für die spätere Wartung wertvoll. Nach der Inbetriebnahme können Techniker Lautsprecherleitungsimpedanz, Kabeltestergebnisse, HF-Messungen, Verstärkerlastberechnungen und Ein-/Ausgangseinstellungen festhalten. Spätere Inspektionen vergleichen neue Werte mit dieser Basis.

Ändert sich ein Wert deutlich, kann das Team untersuchen, bevor Nutzer schlechten Ton oder intermittierende Fehler melden. Das ist ein praktischer Schritt von reaktiver Reparatur zu vorbeugender Wartung.

Stecker, Feuchtigkeit und Korrosion prüfen

Viele impedanzbezogene Fehler entstehen durch physische Installationsprobleme. Lose Klemmen, oxidierte Steckverbinder, Wasser in Verteilerdosen, beschädigte Isolierung, gequetschte Kabel, falsche Adapter und schlechte Schirmung verändern das Schaltungsverhalten.

Außenanlagen und industrielle Umgebungen brauchen besondere Aufmerksamkeit. Feuchtigkeit und Korrosion verursachen nicht immer sofort Totalausfall, können aber Leckpfade, sporadisches Rauschen und instabile Impedanzwerte aufbauen.

Geräte nicht ohne Neuberechnung mischen

Das Mischen von Geräten mit unterschiedlichen Werten erzeugt versteckte Probleme. Ein Lautsprecher mit niedrigerer Impedanz verändert die Verstärkerlast, ein zusätzlicher Parallelzweig kann unter die Sicherheitsgrenze fallen und eine nicht passende Antenne oder Koaxleitung reduziert die HF-Effizienz.

Vor Teiletausch sollten Wartungsprozesse freigegebene Modelle, Nennwerte, Abgriffe, Kabeltypen und Prüfanforderungen definieren. So wird eine schleichende Systemverschlechterung durch viele kleine Reparaturen vermieden.

Anwendungen in Kommunikations- und Elektrosystemen

Beschallungs- und Paging-Systeme

In Beschallungs- und Paging-Systemen beeinflusst Impedanz Verstärkerlast, Lautsprecherlautstärke, Kabellänge und Zonenverlässlichkeit. Niederohmige Systeme werden oft für kurze Strecken oder lokale Beschallung genutzt, während 70V/100V-Systeme bei verteilter Durchsage großer Standorte üblich sind.

Eine korrekte Lastberechnung stellt sicher, dass der Verstärker alle angeschlossenen Lautsprecher ohne Überlast versorgen kann. Sie hilft auch, die Schallabdeckung in Büros, Werkstätten, Fluren, Bahnsteigen, Lagern und Außenbereichen auszugleichen.

Intercoms, Notruftelefone und Dispatch-Audio

Intercom- und Notkommunikationssysteme enthalten Mikrofone, Lautsprecher, Handapparate, Verstärker, analoge Schnittstellen und manchmal lange Kabelwege. Impedanzkompatibilität unterstützt Sprachklarheit, stabile Lautstärke und zuverlässige Zwei-Wege-Kommunikation.

In Dispatch-Umgebungen kann ein schlecht angepasster Endpunkt niedrigen Pegel, Echo oder Rauschen erzeugen und das Verstehen erschweren. Deshalb sollte der Audioweg vom Feldgerät bis zur Leitstellenplattform geprüft werden.

HF-, Antennen- und Funksysteme

HF-Systeme reagieren sehr empfindlich auf Impedanzanpassung. Sender, Koaxkabel, Steckverbinder, Verteiler, Blitzschutz und Antennen müssen zur geforderten Impedanz passen. Fehlanpassung führt zu reflektierter Leistung, geringerer Abdeckung, hohem VSWR und zusätzlicher Senderbelastung.

Regelmäßige Prüfung von Steckverbindern, Erdung, Wasserdichtung und Antennenzustand ist wichtig. Bei Funkfrequenzen kann ein kleines Steckerproblem eine große Leistungsstörung verursachen.

Telefonleitungen und ältere Schnittstellen

Traditionelle Telefonanlagen und analoge Interfaces nutzen Leitungsimpedanz für Audiobalance und Signalisierung. Schlechte Anpassung kann Echo, schwachen Ton, Übersprechen oder instabile Signalerkennung verursachen. Das bleibt relevant, wenn analoge Schaltungen mit modernen Gateways, PBX-Systemen, Recordern oder Dispatch-Plattformen verbunden werden.

Bei der Migration von analog zu IP sollten Ingenieure nicht nur Protokolle prüfen. Auch analoge Portimpedanz, Leitungslänge, Verkabelungszustand und Audiopegel müssen validiert werden, damit der Betrieb stabil bleibt.

Häufige Fehler vermeiden

Gleichstromwiderstand als einziges Urteil verwenden

Eine Multimeter-Widerstandsmessung kann offene Leitungen oder Kurzschlüsse finden, beschreibt aber die Impedanz bei Betriebsfrequenz nicht vollständig. Lautsprecher, Transformatoren, Kabel und Antennen verhalten sich bei echten Audio- oder HF-Signalen anders.

Für genaue Diagnose sollten Techniker das passende Verfahren nutzen. Lautsprecher-Impedanzmesser, Audioanalysatoren, Leitungstester und Antennenanalysatoren liefern in vielen Fällen mehr Informationen als eine einfache Gleichstrommessung.

Kabellänge und Verlegeweg ignorieren

Eine Schaltung, die auf einer kurzen Testbank funktioniert, kann über lange Wege ausfallen. Kabelwiderstand, Kapazität, Schirmung, Erdung und Nähe zu Leistungsleitungen beeinflussen das Ergebnis.

Gute Praxis umfasst richtige Kabelwahl, klare Kennzeichnung, Trennung von Hochleistungsleitungen wenn erforderlich, wetterfeste Abschlüsse und Prüfung auf der endgültigen installierten Länge, nicht nur im Technikraum.

Fazit

Impedanz ist ein praktisches Planungs- und Wartungsthema für Kommunikations-, Audio-, HF-, Telefon- und industrielle Elektroniksysteme. Sie beeinflusst Signalübertragung, Gerätebelastung, Audioklarheit, Reichweite, Diagnosegenauigkeit und langfristige Zuverlässigkeit.

Erfolgreiche Projekte berücksichtigen Impedanz bei Planung, Installation, Erweiterung und Wartung. Durch korrekte Geräteanpassung, Lastberechnung, geeignete Kabel, dokumentierte Basiswerte und Tests nach Änderungen entstehen stabile, klare und wartungsfreundliche Systeme.

Häufig gestellte Fragen

Warum misst ein mit 8 Ohm markierter Lautsprecher mit dem Multimeter nicht genau 8 Ohm?

Der 8-Ohm-Wert ist eine Nennimpedanz für den Audiobetrieb, kein fester Gleichstromwiderstand. Ein Multimeter misst Gleichstromwiderstand, der meist niedriger ist, und zeigt nicht das Verhalten über den Audiobereich.

Kann falsche Impedanz intermittierende Fehler statt sofortiger Ausfälle verursachen?

Ja. Manche Probleme treten erst bei höherer Lautstärke, Temperaturänderung, Feuchtigkeit in einer Verbindung oder gemeinsamem Betrieb mehrerer Geräte auf. Sie können zeitweise Verzerrung, Abschaltung, Rauschen oder instabile Übertragung verursachen.

Ist höhere Impedanz immer sicherer für Geräte?

Nicht immer. Eine höhere Lastimpedanz kann den Strombedarf senken, aber auch verfügbare Leistung reduzieren oder in Systemen mit Anpassungsbedarf die Signalübertragung verschlechtern. Der richtige Wert hängt vom Gerätedesign und der Anwendung ab.

Welches Werkzeug wird häufig zum Testen der Lautsprecherleitungsimpedanz verwendet?

Üblich ist ein spezieller Lautsprecherleitungs-Impedanzmesser, weil er den Kreis für Audiosysteme relevanter prüft als ein einfacher Gleichstrom-Ohmmesser. Bei 70V/100V-Systemen sollten auch Gesamtleistung und Transformatorabgriffe geprüft werden.

Können Impedanzprobleme die Audioaufnahmequalität beeinflussen?

Ja. Ist ein Mikrofon, eine Line-Schnittstelle oder ein Telefon-Audioweg schlecht angepasst, kann die Aufnahme schwach, verrauscht, verzerrt oder unausgewogen sein und für Prüfung, Training oder Ereignisanalyse weniger nützlich werden.

Sollte Impedanz in der vorbeugenden Wartung geprüft werden?

Ja. Regelmäßige Prüfungen können Kabelalterung, Wassereintritt, lose Verbindungen, falsche Ersatzteile, Lautsprecherfehler oder Laständerungen erkennen, bevor Nutzer schlechte Leistung bemerken. Basiswerte aus der Inbetriebnahme machen diese Prüfungen deutlich nützlicher.
