Die industrielle Automatisierung ist nicht länger auf Gerätesteuerung, Produktionsdatenerfassung und Prozessvisualisierung beschränkt. Mit der fortschreitenden Entwicklung von Industrie 4.0 kombinieren Automatisierungsprojekte zunehmend Internet-Technologien, künstliche Intelligenz, Big-Data-Analyse, Cloud-Plattformen, Robotik, das Internet der Dinge, Edge-Computing, Augmented Reality und Virtual Reality. Ziel ist es, Fertigungssysteme über Design, Lieferkettenmanagement, Produktionsprozesse, Sicherheitsüberwachung und Kundenservice hinweg intelligenter zu machen.
In diesem Umfeld werden Audio und Video zu wichtigen Bestandteilen industrieller Automatisierungssoftware. Video liefert visuelle Belege für Produktionsstatus, Gerätebetrieb, Sicherheitsereignisse und Ferninspektionen. Audio bietet schnelle Benachrichtigungen, Sprachinteraktion, Alarmdurchsagen und Feldkoordination. Wenn Videozugriff, Stream-Verarbeitung, Sprachkommunikation und Alarmverknüpfung gemeinsam geplant werden, kann sich eine Automatisierungsplattform von passiver Überwachung zu aktiver operativer Reaktion weiterentwickeln.
Warum visueller Zugang in Automatisierungsprojekten wichtig ist
Industrielle Automatisierungsplattformen zeigen üblicherweise Produktionsdaten, Gerätestatus, Prozesswerte, Störmeldungen und Umgebungsinformationen an. Diese Datenpunkte sind wesentlich, aber Zahlen und Diagramme können nicht immer erklären, was vor Ort geschieht. Wenn eine Temperaturwarnung, ein Vibrationsalarm, ein abnormer Druckwert oder ein Zutrittsereignis auftritt, benötigen Bediener oft eine visuelle Bestätigung, bevor sie eine Entscheidung treffen.
Aus diesem Grund ist die Integration von Videoüberwachung in vielen industriellen Automatisierungsprojekten zu einer wichtigen Anforderung geworden. Kameras, Rekorder, bestehende Videoplattformen und Standortüberwachungssysteme können einen Echtzeit-Visualkontext liefern. Anstatt nur einen Alarmwert auf einem Bildschirm zu sehen, kann der Bediener auch die zugehörige Maschine, Produktionslinie, den Lagerbereich, den Korridor, den Tankbereich, den Versorgungsraum oder die Außenanlage einsehen.
Durch die Kombination von Datenüberwachung mit Videodarstellung kann das System ein vollständigeres operatives Bild liefern. Dies hilft, Fehlurteile zu reduzieren, die Überprüfungszeit von Vorfällen zu verkürzen und die Qualität von Fernentscheidungen zu verbessern.
Anbindung vorhandener Videoressourcen
Viele Industriestandorte verfügen bereits vor der Aufrüstung der Automatisierungssoftware über Videoüberwachungssysteme. Diese Systeme können IP-Kameras, NVRs, Überwachungsplattformen, Videomanagementsysteme und verschiedene Marken von Feldgeräten umfassen. Ein Austausch ist in der Regel weder notwendig noch kosteneffizient. Ein besserer Ansatz ist es, die vorhandenen Videoressourcen über ein Videozugangs-Gateway oder eine Medienintegrationsschicht in die Automatisierungsplattform zu integrieren.
Eine praktische Videozugangsschicht sollte gängige industrielle und sicherheitstechnische Protokolle wie GB/T28181, RTSP und ONVIF unterstützen. Mit diesen Zugangsmethoden kann die Automatisierungsplattform eine Verbindung zu Überwachungsplattformen, Rekordern und Kameras herstellen, ohne jede Videoschnittstelle von Grund auf neu aufbauen zu müssen.
Der Vorteil liegt auf der Hand: Automatisierungsentwickler müssen keine übermäßige Zeit mit der Lösung von Kamera-Zugangs-, Stream-Kompatibilitäts-, Geräteerkennungs- oder Plattformverbindungsproblemen verbringen. Das Gateway übernimmt den Videozugriff, während sich die Automatisierungssoftware auf Geschäftslogik, Prozessvisualisierung, Alarmbehandlung und Benutzerbedienung konzentriert.

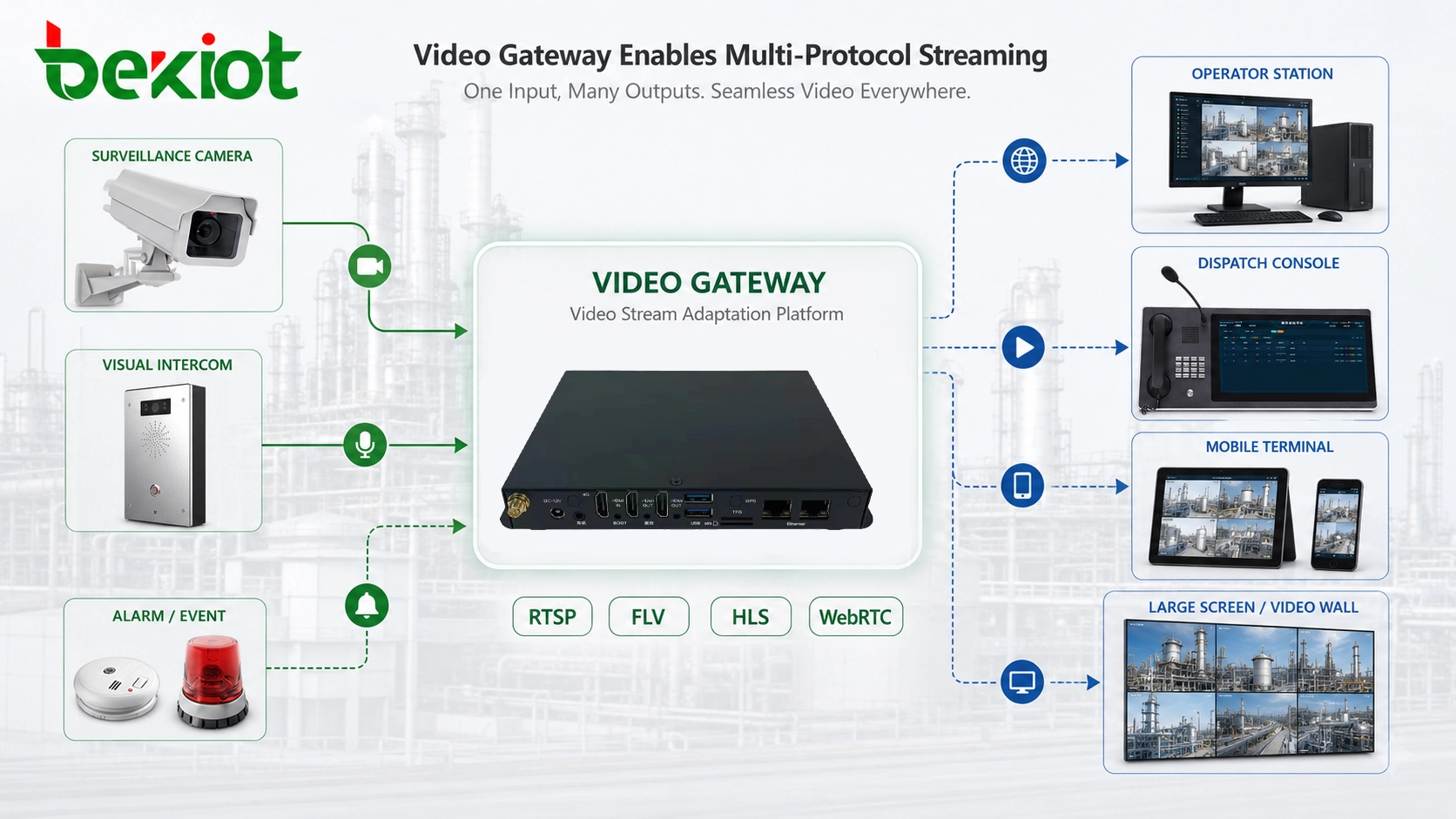

Ausgabeformate für verschiedene Endgeräte
Nachdem die Videoressourcen angebunden sind, ist der nächste Schritt die Ausgabeanpassung. Industrielle Automatisierungsprojekte müssen Video möglicherweise auf festen Bedienerstationen, Leitstellenkonsolen, mobilen Endgeräten, browserbasierten Seiten, Großbildschirmen und Führungsdisplays anzeigen. Diese Endgeräte akzeptieren möglicherweise nicht dasselbe Medienformat.
Eine Videointegrationsschicht kann je nach Systemanforderung mehrere Stream-Formate ausgeben. Übliche Ausgabeformate sind RTSP, FLV, HLS oder M3U8 und WebRTC. RTSP wird häufig für den Videozugriff zwischen Systemen verwendet. FLV und HLS sind nützlich für die Web-Darstellung und Stream-Verteilung. WebRTC eignet sich für browserbasierte Interaktion mit geringerer Latenz, wenn Echtzeit-Reaktionsfähigkeit wichtig ist.
Diese Mehrformat-Ausgabefähigkeit ermöglicht es, eine Videoquelle für verschiedene Anwendungsszenarien zu nutzen. Ein Kontrollraum kann einen stabilen qualitativ hochwertigen Stream anzeigen. Ein mobiles Endgerät kann einen leichteren Stream empfangen. Eine Browserseite kann Video ohne komplexe lokale Software darstellen. Ein Großbildschirm kann ausgewählte Schlüsselbilder für Führungs- und Überwachungszwecke zeigen.
API-Steuerung bringt mehr als nur einfache Videobetrachtung
Ein einfacher RTSP-Abruf kann ein Kamerabild anzeigen, aber industrielle Automatisierungsprojekte benötigen oft mehr als nur passive Betrachtung. Bediener müssen möglicherweise den Kamerafokus anpassen, PTZ-Bewegungen steuern, eine Sprachgegensprechanlage starten, Aufzeichnungen abrufen, Kanäle umschalten oder bei einem ausgelösten Alarm dazugehörige Videos aufrufen. Diese Funktionen erfordern eine API-basierte Integration und nicht nur einen rohen Videostream.
Über API-Schnittstellen kann die Automatisierungsplattform viele ursprüngliche Fähigkeiten des Videosystems beibehalten und sie in industrielle Arbeitsabläufe einbinden. Wenn beispielsweise ein Gerätealarm auftritt, kann die Plattform automatisch die dazugehörige Kamera öffnen. Wenn ein Bediener einen Prozessbereich prüft, kann das System eine PTZ-Steuerung bereitstellen. Wenn ein Vorfall überprüft werden muss, kann die Plattform aufgezeichnetes Video aus dem entsprechenden Zeitraum abrufen.
Dies macht die Videointegration wertvoller als die einfache Einbettung von Kameras. Die Automatisierungsplattform kann Video in eine interaktive operative Ressource verwandeln, nicht nur in ein visuelles Fenster.
Verwandtes Produkt: Becke Konvergentes Kommunikationssystem
Becke Konvergentes Kommunikationssystem für die Integration von industriellem Audio, Video, Alarmverknüpfung und einheitlicher Kommunikation.
Transkodierung hilft verschiedenen Systemen bei der Zusammenarbeit
Industrieprojekte umfassen oft verschiedene Netzwerke, unterschiedliche Endgeräte und verschiedene Anzeigeanforderungen. Eine Kamera kann einen hochauflösenden Stream ausgeben, aber ein mobiles Endgerät oder eine Webseite benötigt möglicherweise nicht die originale Bildqualität. Eine ältere Plattform unterstützt möglicherweise einen Codec, während ein neueres System einen anderen bevorzugt. Hier wird die Transkodierung wichtig.
Videotranskodierung kann Auflösung, Bildrate, Bitrate und Codierungsformat in Echtzeit anpassen. Beispielsweise kann eine hochauflösende Quelle für den Fernzugriff in einen leichteren Stream konvertiert werden. Ein Video mit hoher Bitrate kann für die Übertragung über schwache Netzwerke reduziert werden. Ein Codec-Format kann geändert werden, um der Dekodierfähigkeit der Zielplattform zu entsprechen.
Diese Anpassungen verbessern die Kompatibilität und Systemstabilität. Sie helfen auch, den Bandbreitendruck zu verringern, insbesondere in Industrieparks, abgelegenen Einrichtungen, Versorgungsstandorten, Baubereichen und drahtlosen Kommunikationsumgebungen, in denen die Netzwerkbedingungen nicht immer ideal sind.
Überlagerung industrieller Daten auf Video
Eine der nützlichsten Anwendungen der Videointegration ist die Kombination von visuellen Bildern mit industriellen Daten. Ein Videobild kann mit IoT-Daten, Gerätestatus, Prozesswerten, Alarmstufen, Umgebungsmesswerten oder Steuerungsinformationen überlagert werden. Dies macht den Videobildschirm für Bediener aussagekräftiger.
Beispielsweise kann eine Kameraeinstellung einer Produktionslinie den aktuellen Gerätestatus, den Betriebsmodus, den Temperaturwert oder den Alarmzustand anzeigen. Ein Video eines Lagerbereichs kann den Zugriffsstatus oder Umgebungsdaten darstellen. Ein Pumpenstationsvideo kann Druck, Durchfluss und Fehlerindikatoren zeigen. Dies schafft eine stärkere Verbindung zwischen der physischen Szene und dem digitalen Automatisierungssystem.
Die Daten-Video-Überlagerung ist besonders nützlich für Führungszentren, Kontrollräume und Fernüberwachungsplattformen. Sie hilft Benutzern, nicht nur zu verstehen, was sie sehen, sondern auch, was die Systemdaten in dieser spezifischen Szene bedeuten.

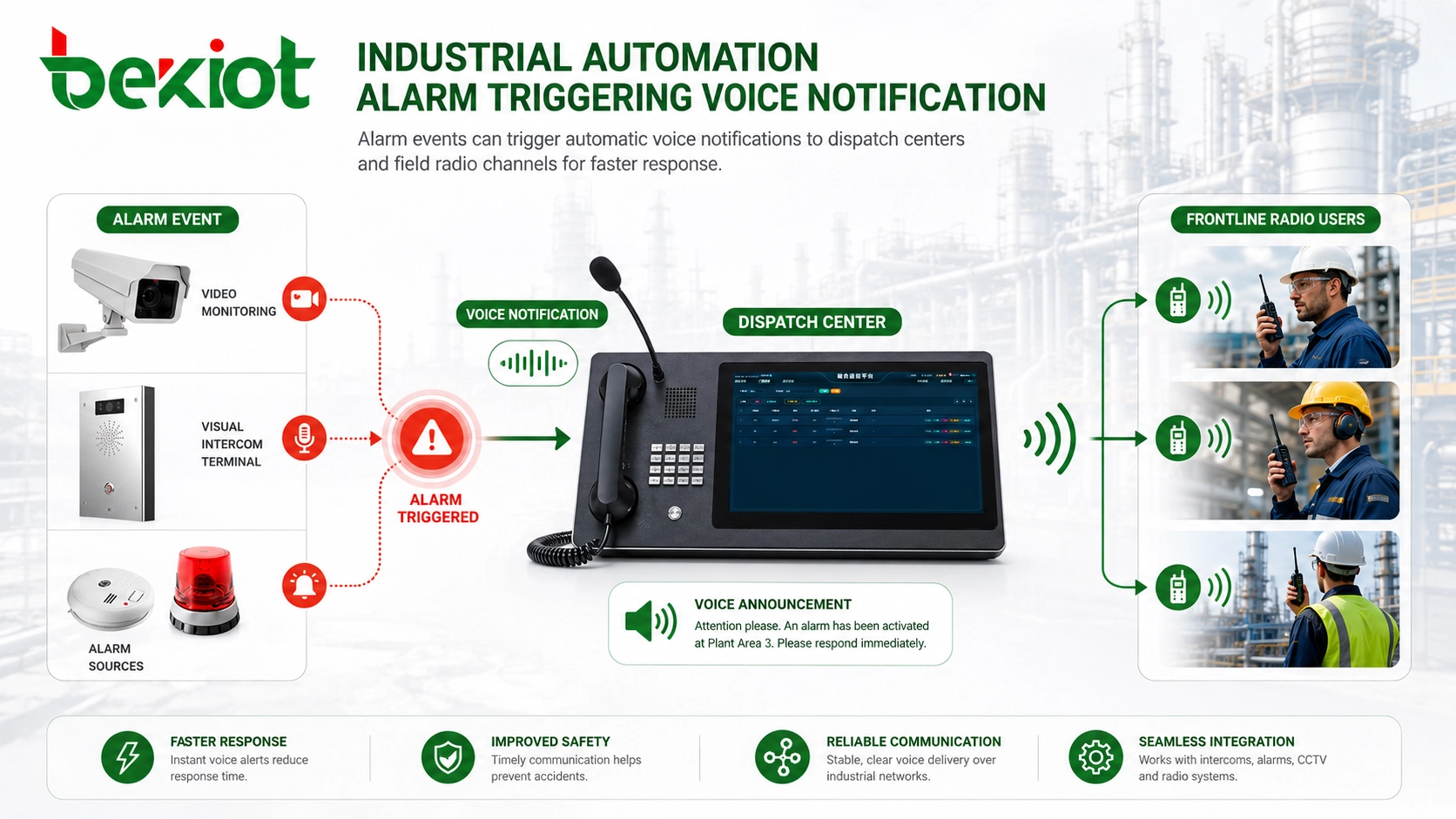

Warum die Alarmbenachrichtigung nicht nur auf Bildschirmen beruhen kann
Viele Automatisierungssysteme erzeugen Gerätealarme, IoT-Alarme, Sicherheitswarnungen, Prozessausnahmen und Umgebungsalarme. Ein häufiges Problem ist jedoch, dass die Benachrichtigungsmethoden nicht immer praktikabel sind. Einige Systeme verlassen sich immer noch stark auf die Bildschirmbeobachtung durch Bediener. Dies birgt Risiken, wenn der Bediener den Arbeitsplatz verlässt, eine andere Aufgabe bearbeitet oder in einer lauten Umgebung arbeitet.
Telefonanrufe, SMS und E-Mails können in einigen Fällen verwendet werden, sind aber nicht immer für Industriestandorte geeignet. Anrufe können verpasst werden. SMS können sich verzögern. E-Mails sind für dringende Ereignisse oft zu langsam. In vielen industriellen Umgebungen benötigen die Mitarbeiter an vorderster Front eine sofortige und direkte Benachrichtigung über Werkzeuge, die sie bereits täglich nutzen.
Aus diesem Grund sollte die Audiobenachrichtigung zusammen mit der Videointegration betrachtet werden. Wenn ein Alarm auftritt, sollte das System nicht nur Daten und Video anzeigen, sondern auch die richtigen Personen über den richtigen Audiokanal benachrichtigen.
Funk- und Sprachbenachrichtigung für Feldteams
Zwei-Wege-Funkgeräte werden immer noch häufig in Fabriken, Werken, Lagern, Energieanlagen, Verkehrseinrichtungen und Außenbereichen der Industrie eingesetzt. Sie sind einfach, direkt und für mobile Feldteams geeignet. Aus diesem Grund kann die Integration von Funkbenachrichtigungen in die industrielle Automatisierung die Reaktionsfähigkeit erheblich verbessern.
Wenn die Automatisierungsplattform einen Gerätealarm oder ein IoT-Ereignis empfängt, kann sie automatisch eine Sprachnachricht generieren und auf dem entsprechenden Funkkanal ausstrahlen. Dieselbe Benachrichtigung kann auch an die Leitstelle und das vordere Einsatspersonal gesendet werden. Dies ermöglicht es, dass der Alarm gleichzeitig sowohl die Vorgesetzten als auch die Feldteams erreicht.
Im Vergleich zur alleinigen Abhängigkeit von Bildschirmhinweisen ist die funkbasierte Benachrichtigung aktiver. Sie drängt das Ereignis zu den Personen, die handeln müssen. Für Produktionssicherheit, Gerätewartung, Notfallreaktion und Anlagenbetrieb kann dies die Reaktionsverzögerung verringern und die Effizienz der Vorfallsbearbeitung verbessern.
MQTT und IoT-Ereignisverknüpfung
Industrielle Automatisierungsprojekte verlassen sich zunehmend auf IoT-Daten. Sensoren, Controller, Edge-Geräte, Überwachungssysteme und Produktionsanlagen können Ereignisinformationen an die Softwareplattform veröffentlichen. MQTT wird häufig in IoT-Szenarien verwendet, da es leichtgewichtig ist und sich für ereignisgesteuerte Kommunikation eignet.
Wenn Audio- und Videosysteme API- und IoT-Protokoll-Verknüpfungen unterstützen, kann die Automatisierungssoftware eine reichhaltigere Reaktionslogik aufbauen. Ein Sensor-Alarm kann das Einblenden einer Kamera, die Videoaufzeichnung, die Sprachdurchsage, die Funkbenachrichtigung und die Ereignisprotokollierung auslösen. Eine Sicherheitswarnung kann sowohl die visuelle Anzeige als auch die Audioerinnerung aktivieren. Ein Fernwartungsereignis kann den relevanten Videokanal öffnen und das zugewiesene Team benachrichtigen.
Diese Art der Verknüpfung verändert die Rolle von Audio und Video. Sie sind nicht länger unabhängige Systeme. Sie werden zu aktiven Reaktionsressourcen innerhalb des Automatisierungs-Workflows.
Typische Systemarchitektur
Eine praktische industrielle Audio-Video-Integrationsarchitektur umfasst in der Regel fünf Schichten. Die erste Schicht ist die Feldgeräteschicht, einschließlich Kameras, Rekorder, Sensoren, PLC-bezogene Datenpunkte, IoT-Geräte, Funkgeräte, Gegensprechendgeräte und Alarmquellen. Die zweite Schicht ist die Netzwerkschicht, einschließlich industriellem Ethernet, VLANs, drahtlosen Verbindungen, privaten Netzwerken, VPNs und Edge-Zugang.
Die dritte Schicht ist die Gateway- und Medienverarbeitungsschicht. Diese Schicht übernimmt den Videozugriff, die Protokollkonvertierung, die Stream-Ausgabe, die Transkodierung, die Sprachverbindung, den Funkzugang und die alarmausgelöste Audiowiedergabe. Die vierte Schicht ist die Automatisierungssoftwareschicht, in der SCADA, MES, IoT-Plattformen, Leitsysteme oder kundenspezifische Industrieanwendungen die Geschäftslogik und Visualisierung verwalten.
Die fünfte Schicht ist die Benutzeranwendungsschicht. Bediener, Disponenten, Wartungsteams, Manager und mobile Benutzer greifen auf Video zu, empfangen Alarme, kommunizieren per Sprache und koordinieren Aktionen über Arbeitsstationen, Leitstellenkonsolen, Großbildschirme, mobile Endgeräte oder Funkkanäle.
Wo dieser Ansatz Mehrwert bringt
Diese Lösung eignet sich für Fertigungsanlagen, Industrieparks, Lagerhäuser, Logistikzentren, Energiestationen, Versorgungseinrichtungen, Bergwerke, Häfen, Tunnel, Wasseraufbereitungsanlagen, Chemiestandorte und Verkehrsinfrastruktur. Diese Umgebungen verfügen in der Regel sowohl über Datensysteme als auch über Feldbetriebsteams, sodass sowohl visuelle Bestätigung als auch schnelle Sprachbenachrichtigung wichtig sind.
In der Fertigung kann Video helfen, den Linienstatus und die Sicherheitsbedingungen zu überprüfen. In der Logistik kann es die Lagerüberwachung und die Überwachung von Fahrzeugbereichen unterstützen. An Energie- und Versorgungsstandorten kann es die Ferninspektion und die Überprüfung von Vorfällen unterstützen. In Industrieparks kann es Sicherheits-, Wartungs-, Facility-Management- und Notfallteams verbinden.
Das gemeinsame Ziel ist es, die Systemisolation zu verringern. Videoüberwachung, Automatisierungsdaten, Alarme, Sprachkommunikation und Funkbenachrichtigungen sollten nicht als getrennte Inseln laufen. Sie sollten als Teil einer operativen Reaktionskette zusammenarbeiten.
Umsetzungs-Checkliste für Entwickler
Vor der Entwicklung sollte das Projektteam alle Videoquellen bestätigen, einschließlich Kameraprotokolle, Rekorder-Zugriffsmethoden, Plattformschnittstellen, erforderliche Ausgabeformate und Anzeigeterminals. Es sollte auch bestätigen, ob PTZ, Fokuseinstellung, Gegensprechfunktion, Aufzeichnungsabruf und Kamerasteuerungsfunktionen benötigt werden.
Für die Audiointegration sollte das Team Alarmkategorien, Benachrichtigungsregeln, Sprachvorlagen, Funkkanäle, das Verhalten der Leitstelle und die Eskalationslogik definieren. Nicht jeder Alarm muss ausgestrahlt werden. Das System sollte zwischen Informationshinweisen, Wartungswarnungen, Sicherheitsalarmen und Notfällen unterscheiden.
Auch die Netzwerkplanung ist wichtig. Videostreams verbrauchen Bandbreite, während die Audiobenachrichtigung Zuverlässigkeit und geringe Latenz erfordert. Entwickler sollten vor der Auslieferung die Stream-Stabilität, Latenz, Browser-Wiedergabe, Terminalkompatibilität, API-Antwort, den Zeitpunkt der Alarmauslösung und das Verhalten bei schwachem Netzwerk testen.
Häufige Fehler, die vermieden werden sollten
Ein häufiger Fehler ist es, die Videointegration nur als Kameravorschaufunktion zu behandeln. In der industriellen Automatisierung sollte Video mit Alarmereignissen, Gerätestatus, Prozessdaten, Aufzeichnungsabruf und Bedieneraktionen verknüpft werden. Andernfalls bleibt es vom Geschäftsworkflow getrennt.
Ein weiterer Fehler ist das Ignorieren der Audiobenachrichtigung. Ein System kann Alarme klar auf dem Bildschirm anzeigen, aber die Feldteams sehen sie möglicherweise nicht rechtzeitig. Für Industriestandorte sind Sprachdurchsagen, Funkbenachrichtigungen und die Kommunikation über die Leitstelle oft praktischer als passive visuelle Warnungen.
Ein dritter Fehler ist die Entwicklung jeder Schnittstelle von Grund auf. Der Einsatz von speziellen Gateways und Medienverarbeitungsgeräten kann das Entwicklungsrisiko verringern, die Integrationszeit verkürzen und die Wartung des Systems erleichtern. Komplexe Audio-Video-Arbeiten sollten wann immer möglich von spezialisierten Systemkomponenten übernommen werden.
Abschließende Betrachtung
Die Integration von Audio und Video wird zu einem wichtigen Bestandteil der Entwicklung industrieller Automatisierung. Der Videozugriff ermöglicht es Bedienern, die Bedingungen vor Ort zu überprüfen. Stream-Ausgabeformate wie RTSP, FLV, HLS und WebRTC ermöglichen es verschiedenen Endgeräten, Video anzuzeigen. Die API-Steuerung hält Funktionen wie PTZ, Fokuseinstellung, Sprachgegensprechanlage und Aufzeichnungsabruf innerhalb der Automatisierungsplattform verfügbar.
Gleichzeitig löst die Audiobenachrichtigung ein praktisches Feldproblem. Wenn Gerätealarme oder IoT-Ereignisse auftreten, sollte das System Disponenten und Mitarbeiter an vorderster Front aktiv durch Sprachdurchsagen, Funkkanäle oder einheitliche Kommunikationswerkzeuge benachrichtigen. Die MQTT- und API-Verknüpfung kann diese Aktionen mit dem breiteren industriellen Software-Workflow verbinden.
Für anspruchsvolle industrielle Automatisierungsprojekte ist der beste Ansatz nicht, Softwareentwickler zu zwingen, jedes Audio-Video-Problem manuell zu lösen. Eine gut geplante Gateway- und konvergente Kommunikationsarchitektur kann das Projektrisiko verringern, die Entwicklungseffizienz verbessern und Video, Audio, Alarme und IoT-Daten in ein koordiniertes operatives Reaktionssystem verwandeln.
FAQ
Können vorhandene Kameras in einer industriellen Automatisierungsplattform verwendet werden?
Ja. Vorhandene Kameras, Rekorder und Überwachungsplattformen können oft integriert werden, wenn sie Standardzugriffsmethoden wie GB/T28181, RTSP oder ONVIF unterstützen.
Warum ist die API-Integration besser als nur das Abrufen eines RTSP-Streams?
Der RTSP-Abruf bietet hauptsächlich die Videobetrachtung. Die API-Integration kann auch PTZ-Steuerung, Fokuseinstellung, Sprachgegensprechanlage, Aufzeichnungsabruf, Kanalumschaltung und Alarmverknüpfung unterstützen.
Welches Videoausgabeformat ist am besten für die Browseranzeige geeignet?
HLS, FLV und WebRTC werden häufig für die browserbasierte Anzeige verwendet. Die beste Wahl hängt von den Latenzanforderungen, der Browserkompatibilität, den Netzwerkbedingungen und der Plattformarchitektur ab.
Wie können Alarme Feldarbeiter schneller erreichen?
Alarme können automatische Sprachansagen, Leitstellenbenachrichtigungen oder Funkkanal-Durchsagen auslösen. Dies ist oft effektiver als die alleinige Abhängigkeit von Bildschirmhinweisen, SMS oder E-Mail.
Ist MQTT nützlich für die Audio-Video-Verknüpfung?
Ja. MQTT kann IoT-Ereignisnachrichten übertragen, die innerhalb des Automatisierungs-Workflows Video-Einblendungen, Sprachdurchsagen, Aufzeichnungsaktionen, Funkbenachrichtigungen und Alarmprotokolle auslösen.
