Video ist zu einer Kernressource in Kommunikations-, Sicherheits-, Befehls- und Informationssystemen geworden. Ein einziges Projekt kann Überwachungskameras, Videokonferenzplattformen, einheitliche Kommunikationssysteme, Streaming-Medien-Dienste, am Körper getragene Aufzeichnungsgeräte, Drohnenvideos, fahrzeuggestützte Videos und verteilte Anzeigesysteme umfassen. Diese Videoressourcen stammen oft von verschiedenen Anbietern, verwenden unterschiedliche Übertragungsmethoden und folgen verschiedenen technischen Standards.
Die Herausforderung besteht nicht einfach darin, ein Videobild anzuzeigen. Die eigentliche Herausforderung besteht darin, verschiedene Videosysteme zur Kommunikation miteinander zu bringen. Die systemübergreifende Videokonvergenz löst dieses Problem, indem sie eine Gateway-Ebene verwendet, um Protokolle zu konvertieren, Codecs anzupassen, die Auflösung zu justieren, Bildrate und Bitrate zu steuern und Videostreams in einem Format zu liefern, das die Zielplattform empfangen kann.
Warum separate Videoplattformen zum Problem werden
In vielen Projekten werden Videosysteme zu unterschiedlichen Zeiten und für unterschiedliche Zwecke aufgebaut. Eine Sicherheitsabteilung kann eine Überwachungsplattform bereitstellen. Ein Befehlszentrum kann ein Videokonferenzsystem verwenden. Ein Kommunikationsteam kann eine auf SIP basierende einheitliche Kommunikationsplattform aufbauen. Feldteams können am Körper getragene Aufzeichnungsgeräte, Drohnen, mobile Videoterminals oder temporäre Streaming-Ausrüstung verwenden. Jedes System funktioniert in seiner eigenen Umgebung gut, aber der plattformübergreifende Zugriff wird schwierig.
Der Grund dafür ist, dass jedes System um sein eigenes Protokoll, seinen eigenen Codec, sein eigenes Medienformat und seine eigene Steuerungsmethode herum entwickelt ist. Die Videoüberwachung verwendet üblicherweise RTSP, ONVIF und GB/T28181. Die Videokonferenz verwendet oft H.323 oder SIP. Einheitliche Kommunikationssysteme sind in der Regel um SIP herum aufgebaut. Drohnen- und Live-Streaming-Szenarien können RTMP oder GB/T28181 verwenden. Streaming-Medien-Plattformen können FLV, RTMP, HLS oder andere webtaugliche Stream-Formate ausgeben.
Wenn diese Systeme zusammenarbeiten müssen, ist eine direkte Verbindung selten einfach. Eine Befehlsplattform muss möglicherweise Überwachungsvideos anzeigen. Eine Videokonferenz muss möglicherweise einen Drohnenstrom empfangen. Ein Dispositionssystem muss möglicherweise ein Feldkamerabild auf einen Großbildschirm übertragen. Ohne eine Konvertierungs- und Anpassungsebene wird jede Schnittstelle zu einer separaten Integrationsaufgabe.
Die Gateway-Ebene macht die Integration praktikabel

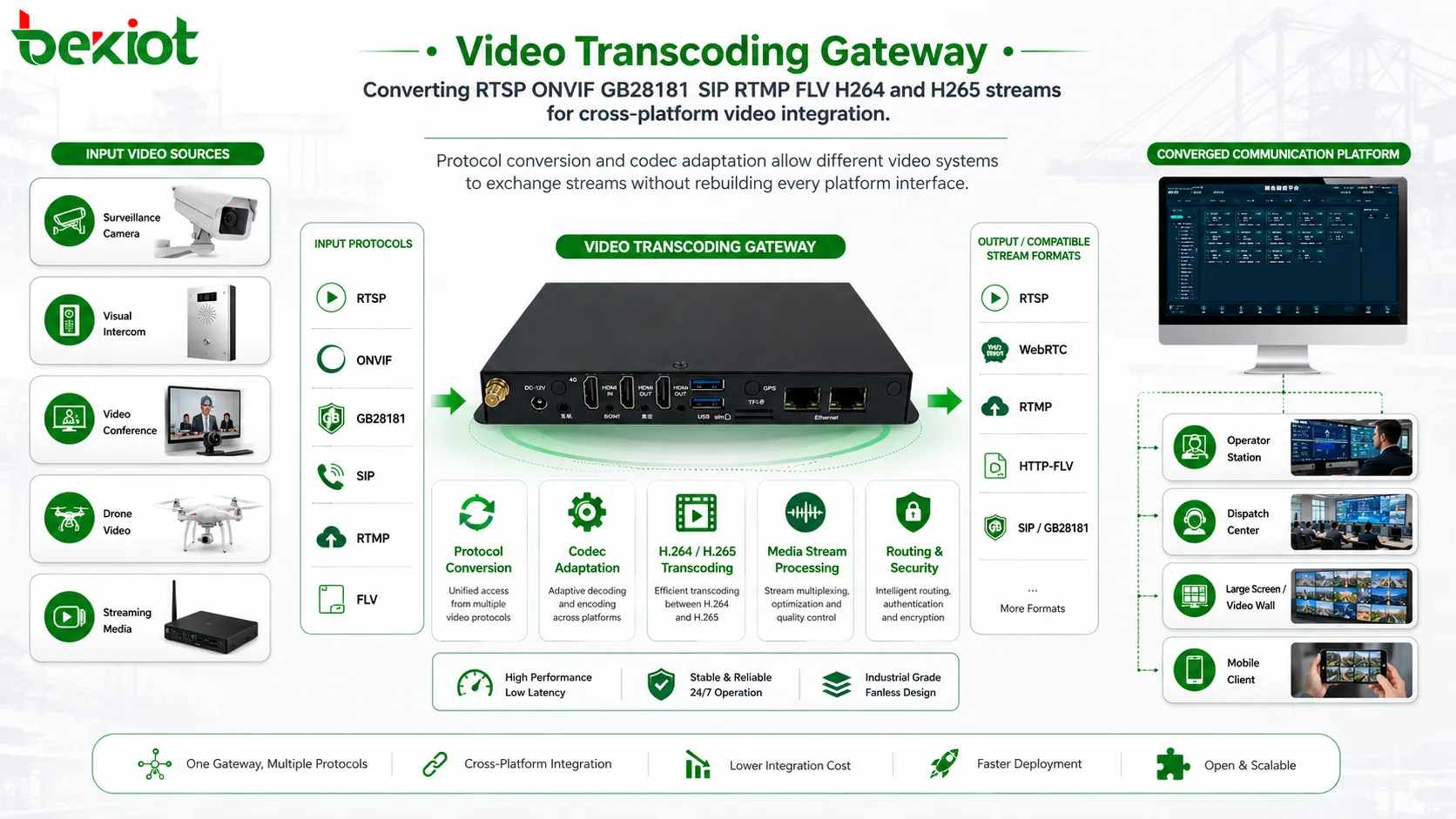

Eine praktische Lösung besteht darin, ein externes Videotranscodierungs-Gateway zwischen verschiedenen Videosystemen bereitzustellen. Das Gateway fungiert als Medienanpassungsebene. Es empfängt Videostreams von einer Plattform, verarbeitet sie gemäß den Zielanforderungen und gibt sie in einem Protokoll, Codec, einer Auflösung, Bildrate und Bitrate aus, die ein anderes System verwenden kann.
Dieser Ansatz vermeidet umfangreiche kundenspezifische Entwicklungen zwischen jedem Plattformpaar. Anstatt jedes Videosystem zu bitten, alle anderen Systeme zu verstehen, übernimmt das Gateway die Konvertierung in der Mitte. Dies ist besonders wertvoll in Projekten, in denen mehrere Anbieter, alte Systeme, neue Plattformen und spezielle Feldgeräte unter einer Architektur verbunden werden müssen.
Lösungs-Highlight: Die systemübergreifende Videokonvergenz wird in der Regel durch ein externes Videotranscodierungs-Gateway erreicht, das Protokollkonvertierung, Codec-Anpassung, Auflösungsanpassung und Stream-Optimierung übernimmt.
Die Protokollkonvertierung ist der erste Schritt
Verschiedene Videosysteme sprechen verschiedene Protokollsprachen. Eine Überwachungskamera kann RTSP ausgeben. Eine Sicherheitsplattform kann ONVIF oder GB/T28181 verwenden. Ein Videokonferenzterminal kann H.323 oder SIP unterstützen. Ein Drohnen-Live-Stream kann RTMP verwenden. Eine Streaming-Plattform kann FLV oder andere Web-Medienformate bereitstellen. Wenn diese Protokolle nicht übersetzt oder neu verpackt werden können, kann die Zielplattform das Video nicht korrekt empfangen.
Die Protokollkonvertierung ermöglicht es Videostreams, sich über Systeme hinweg zu bewegen, die ursprünglich nicht für die Interoperabilität ausgelegt waren. Beispielsweise muss eine GB/T28181-Videoquelle möglicherweise für eine SIP-Dispositionsplattform konvertiert werden. Ein RTSP-Kamerastream muss möglicherweise für einen Web-Streaming-Dienst neu verpackt werden. Ein Drohnen-RTMP-Stream muss möglicherweise in ein Notfall-Befehlssystem eingeführt werden. Das Gateway bietet eine einheitliche Methode, um diese Unterschiede zu überbrücken.
Bei der Projektplanung sollte die Protokollunterstützung frühzeitig geprüft werden. Das Team sollte bestätigen, welche Videoquellen zugänglich sein müssen, welche Zielsysteme sie empfangen müssen und welche Protokollformate auf beiden Seiten erforderlich sind. Dies verhindert, dass der Integrationsplan von Annahmen abhängt, die später während der Inbetriebnahme scheitern.
Die Codec-Anpassung löst ein tieferliegendes Kompatibilitätsproblem
Die Protokollkonvertierung allein reicht nicht aus. Die Videokonvergenz scheitert oft, weil der Codec nicht kompatibel ist. Zwei Systeme können beide IP-Video unterstützen, aber eines verwendet möglicherweise H.264, während das andere H.265 erwartet. Einige ältere Plattformen können neuere Komprimierungsformate nicht dekodieren. Einige leichte oder mobile Systeme bevorzugen möglicherweise Streams mit geringerer Komplexität, um die Verarbeitungslast zu reduzieren.
Aus diesem Grund ist die Videotranscodierung eine Kernfähigkeit in der systemübergreifenden Integration. Ein Videotranscodierungs-Gateway kann H.264 in H.265 oder H.265 in H.264 konvertieren, je nach Empfangsplattform. Dies macht Videoressourcen über Systeme mit unterschiedlichen Dekodierungsfähigkeiten hinweg nutzbar.
Die Codec-Anpassung wirkt sich auch auf Bandbreite und Speicher aus. H.265 kann unter vielen Bedingungen die Bandbreite im Vergleich zu H.264 reduzieren, erfordert jedoch möglicherweise mehr Dekodierungsfähigkeit. H.264 ist in vielen Altsystemen weiter verbreitet kompatibel. Die beste Wahl hängt von der Endpunktfähigkeit, der Plattformkompatibilität, dem Netzwerkzustand und dem Projektzweck ab.
Die Kanalkapazität sollte dem Projektumfang entsprechen
Videokonvergenzprojekte können nur wenige Streams umfassen oder viele gleichzeitige Kanäle erfordern. Für kleine Projekte muss ein Gateway möglicherweise nur einige wenige wichtige Kamerazuführungen oder ein oder zwei Feldvideostreams verarbeiten. Für größere Befehls- und Sicherheitsprojekte müssen möglicherweise mehrere gleichzeitige Streams gleichzeitig konvertiert und verteilt werden.
Ein üblicher technischer Referenzwert ist die gleichzeitige Transcodierung von 16 Kanälen mit 1080P auf einem einzelnen Gateway-Server. Diese Kapazität kann viele mittelgroße Videokonvergenzprojekte abdecken, insbesondere wenn das Ziel darin besteht, ausgewählte wichtige Videoressourcen zu verbinden, anstatt jede Kamera in einem großen Überwachungsnetzwerk zu verarbeiten.
Die Kapazitätsplanung sollte Auflösung, Codec, Bildrate, Bitrate, Transcodierungsrichtung und die Frage berücksichtigen, ob Streams kontinuierlich oder nur während Ereignissen verarbeitet werden. Ein System, das 16 Kanäle mit 1080P verarbeitet, kann unter denselben Bedingungen möglicherweise nicht die gleiche Anzahl von 4K-Streams verarbeiten. Daher sollte die Kanalanzahl immer zusammen mit der Medienkomplexität bewertet werden.
Die Auflösungsanpassung reduziert den Ressourcendruck
Die Auflösung ist ein weiterer wichtiger Bestandteil der Videokonvergenz. Hochauflösendes Video bietet mehr Details, verbraucht aber auch mehr Bandbreite, Speicher, Dekodierungsfähigkeit und Rechenressourcen. In einigen Projekten ist es unnötig, Vollauflösungs-Streams an jede Zielplattform zu senden, und dies kann sogar Leistungsprobleme verursachen.
Ein Videotranscodierungs-Gateway kann die Auflösung gemäß den Anwendungsanforderungen anpassen. Beispielsweise kann eine 4K-Quelle für ein Dispositionsterminal, einen mobilen Client oder eine Fernüberwachungsseite in 1080P oder 720P konvertiert werden. Die Mehrkanal-4K-Auflösungsanpassung kann nützlich sein, wenn die ursprüngliche Videoquelle sehr klar ist, das empfangende System jedoch nur eine kleinere Anzeigegröße oder einen Stream mit geringerer Bandbreite benötigt.
Dies macht das Systemdesign flexibler. Die ursprüngliche hochauflösende Quelle kann dort erhalten bleiben, wo sie benötigt wird, während andere Plattformen eine leichtere Version erhalten, die für ihre Anzeige- und Netzwerkbedingungen geeignet ist. Dies verbessert die Kompatibilität und reduziert den unnötigen Ressourcenverbrauch.
Die Steuerung von Bildrate und Bitrate verbessert die Lieferqualität
Die Bildrate beeinflusst die Bewegungsglätte, das Pufferungsverhalten und den Dekodierungsdruck. Die Bitrate beeinflusst die Bildschärfe, die Bandbreitennutzung und die Übertragungsstabilität. In der systemübergreifenden Integration können verschiedene Plattformen unterschiedliche Bildstrukturen oder Bitrateneinstellungen verwenden. Wenn diese Parameter nicht angepasst werden, kann es beim empfangenden System zu Einfrierungen, Verzögerungen, Stream-Ausfällen oder schlechter Bildqualität kommen.
Die Bildrateanpassung hilft, den Stream an die empfangende Plattform anzupassen. Eine Quelle mit hoher Bildrate kann für die Übertragung mit geringer Bandbreite oder für Systeme reduziert werden, die nur eine Situationswahrnehmung und keine detaillierte Bewegung benötigen. Eine niedrigere Bildrate kann auch den Dekodierungsdruck verringern und die Stabilität in eingeschränkten Umgebungen verbessern.
Die Bitratensteuerung ist besonders wichtig für die Übertragung mit geringem Gewicht und bei schwachen Netzwerkbedingungen. In Satellitennetzwerken, Feldnotfallnetzwerken, temporären drahtlosen Verbindungen und abgelegenen Industriestandorten kann die Bandbreite begrenzt oder instabil sein. Durch die Kombination von Codec-Konvertierung, Auflösungsanpassung und Bitratensteuerung kann das System einen stabileren Videostream liefern, anstatt einfach einen schweren Originalstream weiterzuleiten.

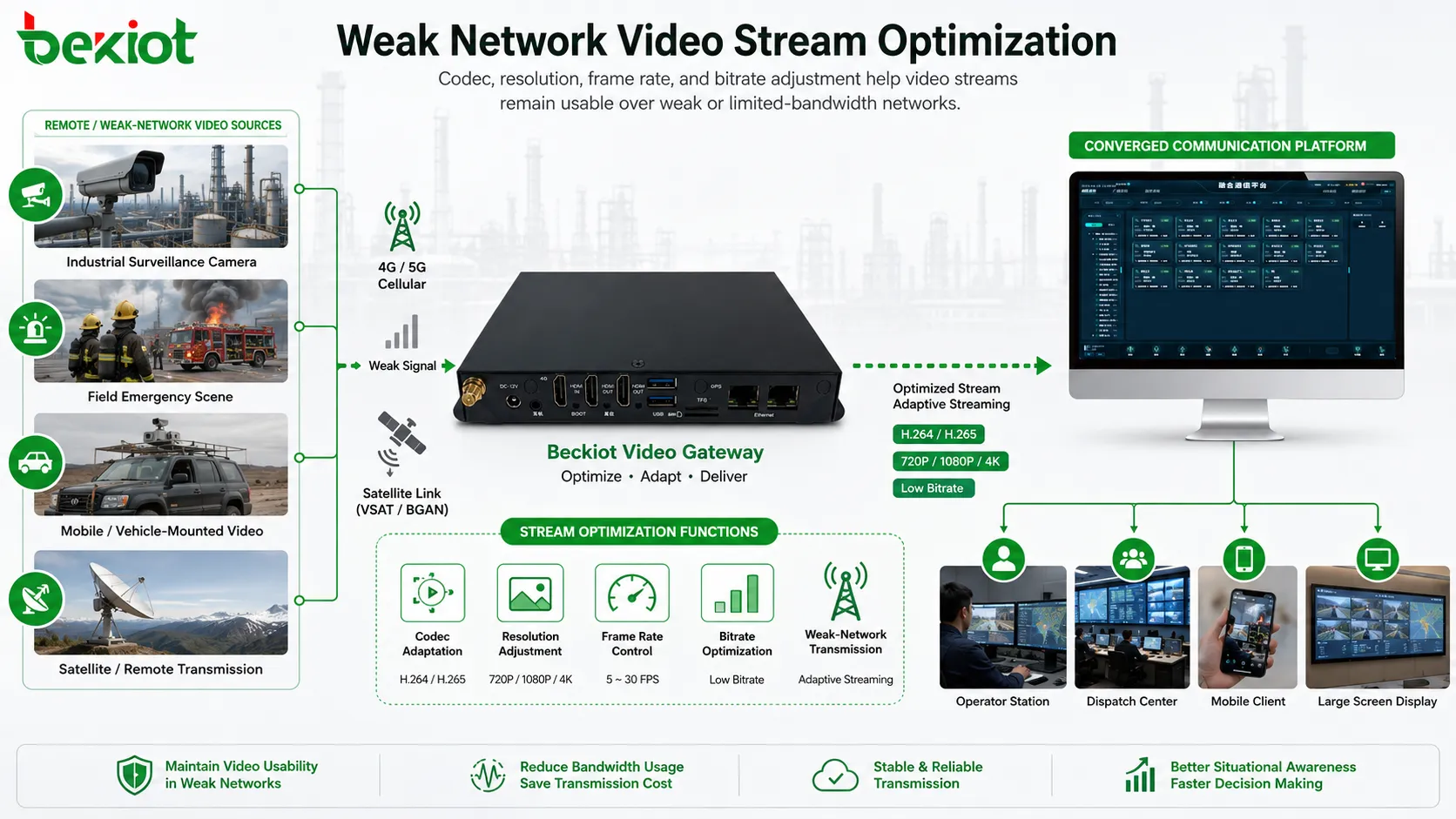

Schwachstellenszenarien benötigen ein adaptives Stromdesign
Viele Videokonvergenzprojekte werden nicht in perfekten Netzwerkumgebungen eingesetzt. Einsatzfahrzeuge, Außenfeldteams, abgelegene Einrichtungen, Baustellen, Industrieparks, Pipelines, Umspannwerke, Häfen, Minen und Verkehrskorridore können alle instabile Verbindungen aufweisen. In diesen Szenarien kann die direkte Weiterleitung von hochbitratigen Videos zu Verzögerungen, Paketverlusten oder vollständigen Stromunterbrechungen führen.
Ein gateway-basiertes Design ermöglicht es dem Projektteam, verschiedene Ausgabeprofile für verschiedene Netzwerkbedingungen vorzubereiten. Ein Befehlszentrum kann einen Stream mit höherer Qualität empfangen. Ein mobiler Client kann einen Stream mit niedrigerer Bitrate empfangen. Eine Satellitenverbindung kann eine reduzierte Auflösung und Bitrate erfordern. Eine Großbildanzeige kann eine stabile Bildstruktur und ein kompatibles Dekodierungsformat erfordern.
Diese Art der Anpassung ist wichtig, denn bei der Videofusion geht es nicht nur um Kompatibilität. Es geht auch darum, das Video unter realen Betriebsbedingungen nutzbar zu machen. Ein Stream mit etwas geringerer Auflösung, der stabil bleibt, kann wertvoller sein als ein hochauflösender Stream, der während eines Vorfalls ausfällt.
Typische Anwendungsarchitektur
Eine vollständige Architektur umfasst in der Regel eine Videoquellenschicht, eine Gateway-Verarbeitungsschicht, eine Plattform-Integrationsschicht und eine Anwendungsschicht. Die Quellenschicht kann Kameras, Rekorder, Drohnen, Konferenzsysteme, am Körper getragene Geräte, Fahrzeugsysteme und Streaming-Plattformen umfassen. Die Gateway-Schicht empfängt diese Quellen und führt Protokollkonvertierung, Transcodierung, Auflösungsskalierung, Bildratenanpassung, Bitratensteuerung und Stream-Neuverpackung durch.
Die Plattform-Integrationsschicht verbindet die verarbeiteten Streams mit Befehlsystemen, Überwachungsplattformen, einheitlichen Kommunikationssystemen, Dispositionssystemen, Besprechungssystemen, Webplattformen, Speichersystemen oder Großbildanzeigesystemen. Die Anwendungsschicht ist die Ebene, auf der Benutzer die Videoressourcen tatsächlich anzeigen, aufrufen, verteilen, aufzeichnen oder teilen.
Dieses mehrschichtige Design erleichtert die Wartung. Wenn eine neue Videoquelle hinzugefügt wird, muss das Team nicht das gesamte System neu aufbauen. Es muss nur das Eingabeformat bestätigen, die Ausgabeanforderung definieren und die Gateway-Verarbeitungsregel konfigurieren.
Wo der systemübergreifende Zugriff den größten Nutzen bringt
Die Notfallführung ist eines der wertvollsten Szenarien. Befehlszentren müssen oft Überwachungsvideos, Drohnenvideos, mobile Feldvideos, Fahrzeugvideos und Videokonferenzressourcen zusammenführen. Eine gateway-basierte Konvergenzarchitektur hilft Entscheidungsträgern, mehr Quellen aus einem Workflow zu sehen.
Auch Sicherheitsbetriebszentralen profitieren von diesem Design. Verschiedene Kameramarken, Altsysteme, mobile Videosysteme und Überwachungstools von Drittanbietern müssen möglicherweise vereinheitlicht werden. Anstatt alle Systeme zu ersetzen, ermöglichen die Protokollkonvertierung und Transcodierung die weitere Nutzung vorhandener Ressourcen.
Industrie- und Versorgungsprojekte können die Videokonvergenz für die Ferninspektion, Produktionssicherheit, Wartungsunterstützung und Vorfallsüberprüfung nutzen. Verkehrsprojekte können sie für die Autobahnüberwachung, Tunnelereignisse, den Bahnbetrieb, Häfen, Flughäfen und die Verkehrsleitung nutzen. In jedem Fall besteht das Ziel darin, Videoinseln zu reduzieren und nützliche Videoressourcen zum richtigen Zeitpunkt dem richtigen System zur Verfügung zu stellen.
Umsetzungspunkte für Systemintegratoren
Vor der Bereitstellung sollte das Projektteam alle Videoquellen und Zielplattformen auflisten. Für jeden Stream bestätigen Sie das Quellprotokoll, den Quellcodec, die Auflösung, die Bildrate, die Bitrate, den Netzwerkpfad, das Zielprotokoll, den Zielcodec und den erforderlichen Anzeigemodus. Diese Informationen bilden die Grundlage für den Gateway-Konfigurationsplan.
Die Tests sollten sowohl normale als auch belastete Bedingungen umfassen. Das Team sollte den Stream-Start, die Verzögerung, die Audio-Video-Synchronisation (falls Audio enthalten ist), die Stabilität bei langen Sitzungen, das Wiederverbindungsverhalten, die Dekodierungskompatibilität und die Bandbreitennutzung überprüfen. Bei Projekten mit schwachem Netzwerk sollten die Tests simulierten Paketverlust, Bandbreitenbegrenzung und Verbindungsunterbrechung umfassen.
Auch das Management ist wichtig. Eine webbasierte Konfigurationsschnittstelle kann die Bereitstellung vereinfachen, aber das Projekt sollte dennoch Namensregeln, Stream-Zuordnungsregeln, Zugriffsberechtigungen, Überwachungsmethoden und Wartungsverfahren definieren. Ohne klare Betriebsregeln kann ein großes Videokonvergenzprojekt später schwer zu beheben sein.
Häufige Fehler, die vermieden werden sollten
Ein häufiger Fehler ist die Annahme, dass die Protokollkonvertierung allein die Videointegration löst. In vielen Fällen sind Codec, Auflösung, Bildrate, Bitrate und die Dekodierungsfähigkeit der Empfangsplattform gleichermaßen wichtig. Ein Stream kann erfolgreich verbunden werden, aber dennoch nicht flüssig abgespielt werden, wenn diese Parameter nicht übereinstimmen.
Ein weiterer Fehler ist die Weiterleitung des ursprünglichen hochbitratigen Streams überall hin. Große Streams können in einem lokalen Netzwerk funktionieren, aber über WAN-, drahtlose, Satelliten- oder Mobilfunknetze versagen. Für verschiedene Benutzer und Netzwerkbedingungen sollten adaptive Ausgabeprofile geplant werden.
Ein dritter Fehler ist die Entwicklung separater Adapter für jedes Systempaar. Dies erhöht die Kosten und die Wartungsschwierigkeiten. Eine zentralisierte Gateway-Ebene ist oft praktischer, da sie eine wiederverwendbare Methode zur Integration mehrerer Videosysteme bietet.
Abschließende Betrachtung
Die systemübergreifende Videokonvergenz wird zu einer häufigen Anforderung in Kommunikations-, Befehls-, Sicherheits-, Industrie- und Notfallprojekten. Verschiedene Videosysteme verwenden unterschiedliche Protokolle, Codecs, Auflösungen, Bildraten und Bitrateneinstellungen, daher ist die direkte Verbindung oft schwierig.
Ein Videotranscodierungs-Gateway bietet eine praktische Lösung. Es kann RTSP, ONVIF, GB/T28181, SIP, RTMP, FLV, H.323-bezogene Zugangspfade und andere Videoformate gemäß den Projektanforderungen konvertieren. Es kann auch zwischen H.264 und H.265 konvertieren, gleichzeitige 1080P-Verarbeitung unterstützen, Mehrkanal-4K-Quellen anpassen und Streams für die Übertragung über schwache Netze optimieren.
Für Systemintegratoren besteht der Schlüssel darin, die Videokonvergenz als eine Medienanpassungsarchitektur und nicht als eine einfache Verbindungsaufgabe zu konzipieren. Wenn Protokollkonvertierung, Codec-Anpassung, Auflösungsskalierung, Bildratensteuerung, Bitratenoptimierung und Betriebsführung gemeinsam geplant werden, wird die komplexe Videointegration viel einfacher bereitzustellen und zu warten sein.
FAQ
Ist Videokonvergenz dasselbe wie die Integration von Videoüberwachung?
Nein. Die Integration von Videoüberwachung konzentriert sich in der Regel auf den Zugriff auf Kameras und Überwachungsplattformen. Die Videokonvergenz ist breiter gefasst und kann Überwachung, Videokonferenz, einheitliche Kommunikation, Drohnen, am Körper getragene Kameras, Streaming-Medien und Befehlsysteme umfassen.
Warum wird eine Transcodierung benötigt, wenn das Protokoll bereits konvertiert wurde?
Die Protokollkonvertierung ändert die Art und Weise, wie der Stream geliefert wird, während die Transcodierung die Art und Weise ändert, wie das Video codiert wird. Eine Empfangsplattform kann das Protokoll akzeptieren, aber dennoch versagen, wenn sie den Codec, die Auflösung, die Bildrate oder die Bitrate nicht dekodieren kann.
Kann 4K-Video in systemübergreifenden Projekten verwendet werden?
Ja, aber 4K-Video sollte sorgfältig geplant werden. Einige Systeme benötigen möglicherweise den ursprünglichen 4K-Stream, während andere möglicherweise nur eine 1080P- oder 720P-Ausgabe benötigen. Die Auflösungsanpassung hilft, jedes Anwendungsszenario zu bedienen.
Was ist das Hauptrisiko bei der Videoübertragung in schwachen Netzen?
Das Hauptrisiko ist die instabile Wiedergabe aufgrund einer hohen Bitrate, von Paketverlusten, Latenz oder unzureichender Bandbreite. Codec, Auflösung, Bildrate und Bitrate sollten für eine bessere Stabilität gemeinsam angepasst werden.
Ist es besser, jede Plattformschnittstelle individuell anzupassen oder ein Gateway zu verwenden?
Für projekte mit mehreren Systemen ist ein Gateway in der Regel praktischer. Es bietet eine wiederverwendbare Anpassungsebene und reduziert den Bedarf an separaten Entwicklungsarbeiten zwischen jedem Paar von Videosystemen.
