Dual-Tone Multi-Frequency, meist als DTMF abgekürzt, ist ein Audio-Signalisierungsverfahren, das ein Tonpaar verwendet, um eine Tastatureingabe darzustellen. Wenn ein Benutzer eine Taste auf einer Telefontastatur drückt, erzeugt das System zwei gleichzeitige Frequenzen: eine aus einer Niederfrequenzgruppe und eine aus einer Hochfrequenzgruppe. Das empfangende System erkennt dieses Tonpaar und wandelt es in eine Ziffer, ein Symbol oder einen Steuerbefehl um.
Obwohl DTMF eng mit der klassischen Telefonie verbunden ist, bleibt es in modernen Kommunikations- und Steuerungsszenarien relevant. Interaktive Sprachdialogsysteme, Anrufweiterleitung, Zugangskontrolle, Fernsteuerung, SIP-basierte Sprachsysteme, Alarmübertragung, Dispatch-Plattformen, Funk-Gateways und Altschnittstellen können weiterhin auf Tonerkennung angewiesen sein. Sein langfristiger Wert beruht auf einer einfachen Idee: Befehle können über einen normalen Audiopfad übertragen werden, ohne einen separaten Datenkanal zu benötigen.
Warum zwei Frequenzen verwendet werden
Das wichtigste Konstruktionsmerkmal ist die gleichzeitige Verwendung von zwei Tönen. Jede gültige Taste wird durch eine Frequenz aus der niedrigen Gruppe und eine Frequenz aus der hohen Gruppe dargestellt. Dadurch sinkt die Wahrscheinlichkeit, dass Sprache, Hintergrundgeräusche, Leitungsrauschen oder Musik fälschlich als gültiger Tastaturbefehl erkannt werden.
Ein einzelner Ton ließe sich leichter versehentlich nachbilden. Menschliche Sprache enthält viele wechselnde Frequenzanteile, und bestimmte Vokale oder Geräusche können sich mit einzelnen Frequenzen überlagern. Eine Zweiton-Struktur macht die Erkennung selektiver, weil der Empfänger ein bestimmtes Paar, ein gültiges Amplitudenverhältnis und eine stabile Dauer erwartet.
Dieses Design verschafft DTMF einen Audio-Vorteil: Es ist einfach genug, um Sprachkanäle zu durchlaufen, aber strukturiert genug, um von Filtern, digitalen Signalprozessoren oder Softwarealgorithmen zuverlässig dekodiert zu werden.
Signalstruktur und Tastenzuordnung

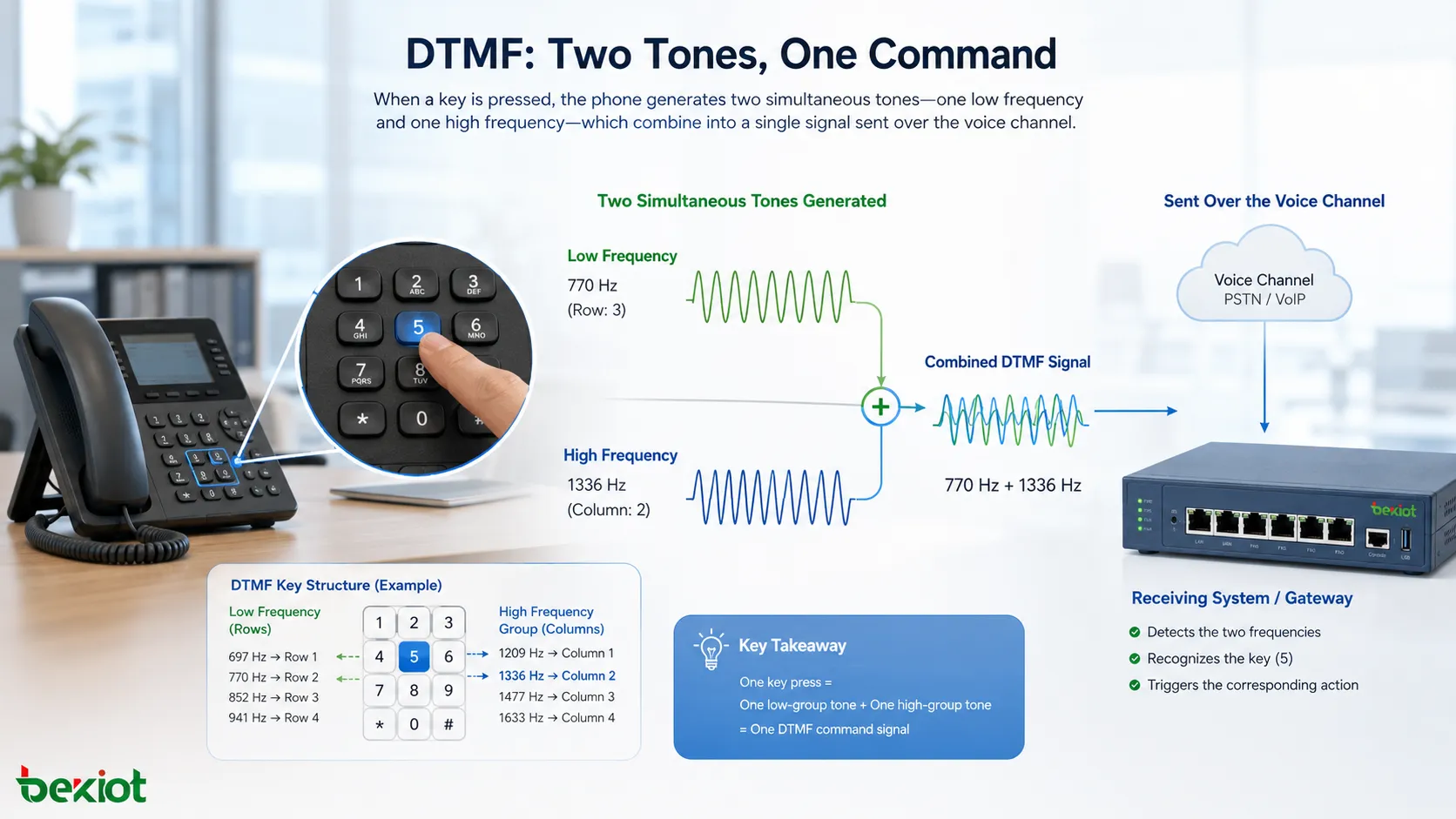

Eine Standardtastatur verwendet Frequenzgruppen statt zufälliger Töne. Die niedrige Gruppe umfasst 697 Hz, 770 Hz, 852 Hz und 941 Hz. Die hohe Gruppe umfasst 1209 Hz, 1336 Hz, 1477 Hz und 1633 Hz. Eine normale Telefontastatur nutzt hauptsächlich die ersten drei Hochfrequenzspalten für die Ziffern 0–9, Stern und Raute. Die vierte Spalte wird in erweiterten Anwendungen für A, B, C und D verwendet.
Beim Drücken von „1“ werden beispielsweise 697 Hz und 1209 Hz gemeinsam erzeugt. Beim Drücken von „5“ entstehen 770 Hz und 1336 Hz. Beim Drücken von „0“ entstehen 941 Hz und 1336 Hz. Der Empfänger identifiziert den niedrigen Ton, identifiziert den hohen Ton, prüft die gültige Kombination und meldet anschließend die entsprechende Taste.
Diese gitterbasierte Struktur macht das System vorhersehbar. Sie ermöglicht es Decodern außerdem, ungültige Kombinationen zu verwerfen. Wenn zwei niedrige Töne ohne hohen Ton auftreten oder eine erkannte Frequenz nicht zum erwarteten Satz gehört, kann das Signal ignoriert werden.
Audio-Vorteil in Sprachkanälen
DTMF wurde dafür entwickelt, über Sprachwege übertragen zu werden. Das ist ein Grund für seine weite Verbreitung. Die Töne liegen im hörbaren Bereich und können viele Telefonschaltungen, analoge Leitungen, PBX-Systeme, Sprach-Gateways, Funkstrecken und Audioverarbeitungsketten passieren.
Das Signal benötigt keine hohe Bandbreite. Es erfordert keine komplexe Modulation. Es kann als Schall übertragen und aus Schall dekodiert werden. Dadurch ist es in Systemen praktisch, in denen Sprache bereits vorhanden ist, digitale Signalisierung aber nicht direkt zugänglich ist.
In vielen realen Systemen ist diese Kompatibilität wichtiger als theoretische Effizienz. Ein Befehl, der über einen vorhandenen Audiopfad laufen kann, ist oft einfacher bereitzustellen als ein separates Steuerprotokoll, das neue Signalisierungsinfrastruktur erfordert.
Erkennungsstabilität
Die Tonpaare sind ausreichend voneinander getrennt, um eine zuverlässige Erkennung zu ermöglichen. Ein Empfänger kann Filter oder digitale Frequenzanalyse verwenden, um festzustellen, ob die erwarteten niedrigen und hohen Komponenten vorhanden sind. Außerdem kann er Tondauer, Pausenzeit und Amplitudenpegel prüfen.
Zuverlässige Erkennung hängt von mehreren Bedingungen ab. Der Ton muss lang genug anhalten. Die beiden Frequenzen müssen ausreichend genau sein. Der Audiopfad darf das Signal nicht stark verzerren oder übermäßig komprimieren. Rauschen darf das Tonpaar nicht überdecken. Der Empfänger sollte außerdem kurze zufällige Impulse verwerfen.
Im Vergleich zu Spracherkennung oder komplexer Audiointerpretation ist DTMF-Erkennung deutlich einfacher. Der Decoder muss weder Sprache, Grammatik, Sprecherakzent noch Satzbedeutung verstehen. Er muss nur ein bekanntes Tonpaar erkennen.
Widerstand gegen Verwechslung mit normaler Sprache
DTMF ist nicht vollständig gegen Fehldetektionen geschützt, aber seine Struktur reduziert die Verwechslung mit normaler Sprache. Sprache ist dynamisch und unregelmäßig, während ein gültiges Tonpaar stabil und frequenzspezifisch ist. Decoder können verlangen, dass ein gültiges Niedrig-Hoch-Paar für eine definierte Mindestdauer anliegt, bevor eine Taste akzeptiert wird.
Deshalb kann DTMF während Sprachsitzungen verwendet werden. Ein Anrufer kann sprechen, Ansagen hören und dann Tasten drücken. Das System hört auf Tonmuster, statt das gesamte Gespräch zu analysieren.
Trotzdem kann Talk-off auftreten, wenn Sprache zufällig einem gültigen Tonpaar ausreichend ähnelt. Ein guter Decoder enthält Schutzzeiten, Twist-Toleranz, Frequenztoleranz und Sprachunterdrückungslogik, um dieses Risiko zu verringern.

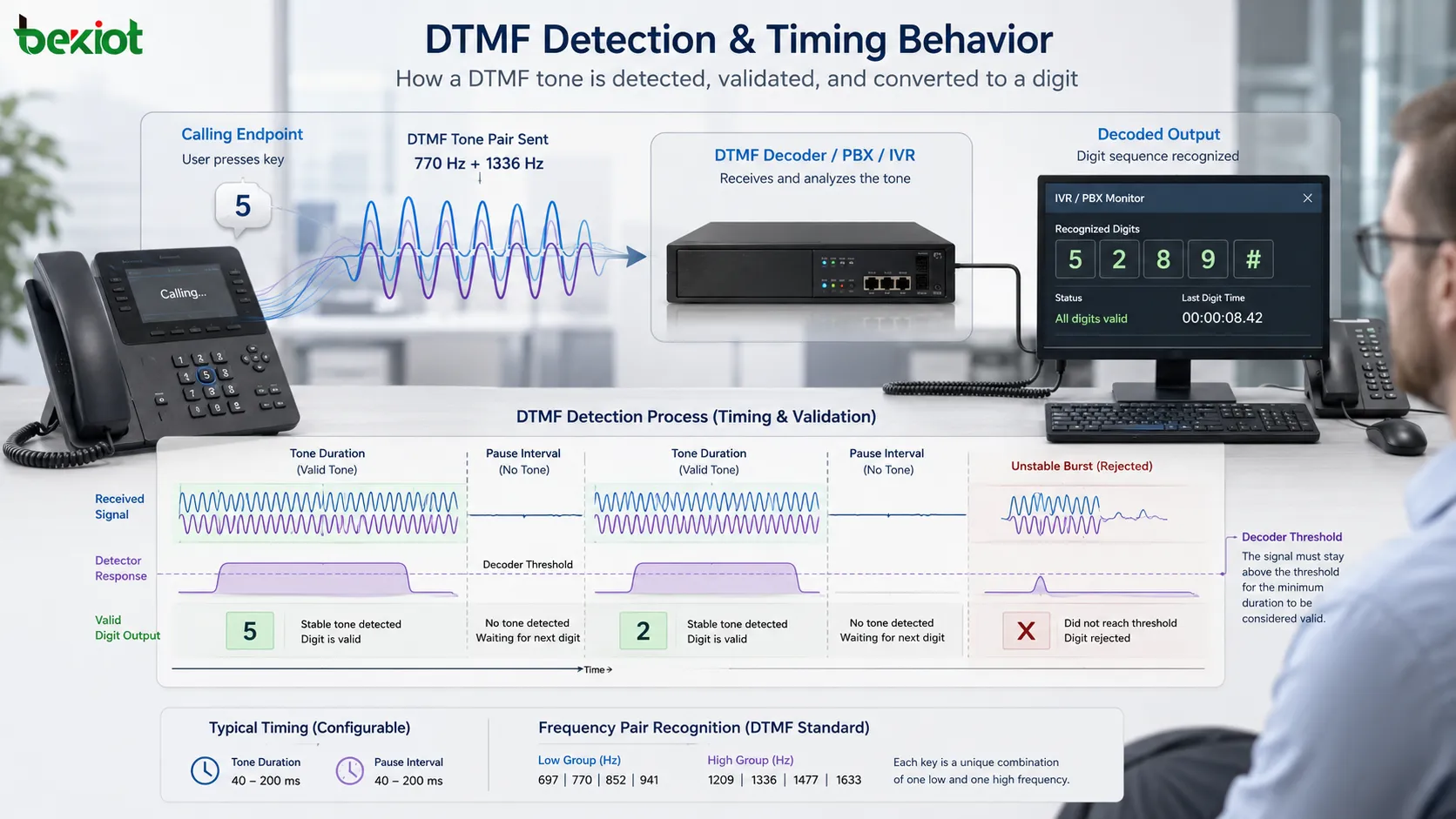

Tondauer und Zeitverhalten
Die Dauer ist wichtig, weil sehr kurze Signale Rauschen, Klicks, Kompressionsartefakte oder zufällige Geräusche sein können. Ein Empfänger verlangt normalerweise, dass der Ton für eine Mindestzeit gültig bleibt, bevor er eine Ziffer meldet.
Auch die Pausenzeit zwischen Ziffern ist wichtig. Werden Ziffern zu schnell gesendet, kann der Empfänger eine Ziffer verpassen oder Ereignisse fälschlich zusammenführen. Ist die Pause zu lang, kann die empfangende Anwendung die Eingabe als unvollständig behandeln oder in eine Zeitüberschreitung laufen.
In praktischen Systemen sollte das DTMF-Timing über die gesamte Audioroute getestet werden. Ein Ton, der an einem Endpunkt korrekt erzeugt wird, kann an einer anderen Stelle des Übertragungswegs gekürzt, abgeschnitten, verzögert oder verzerrt werden.
Twist und Pegelbalance
Twist beschreibt den Pegelunterschied zwischen der niederfrequenten und der hochfrequenten Komponente. In einem realen Audiopfad kann eine Frequenzgruppe stärker oder schwächer werden als die andere. Wird die Differenz zu groß, erkennt der Decoder das Paar möglicherweise nicht korrekt.
Gute Systeme tolerieren einen angemessenen Pegelunterschied und verwerfen gleichzeitig unrealistische Kombinationen. Das ist wichtig, weil Telefonleitungen, Codecs, Verstärker, Mikrofone, Lautsprecher und Gateways den Frequenzgang verändern können.
Die Pegelbalance beeinflusst auch die Benutzererfahrung. Sind Töne zu schwach, kann der Empfänger sie verpassen. Sind sie zu stark, können sie clippen oder verzerren. Eine saubere Gain-Planung gehört zu einer zuverlässigen Bereitstellung.
Kompatibilität mit analogen und digitalen Systemen
Ein Vorteil von DTMF ist die Fähigkeit, ältere und neuere Systeme zu verbinden. Es kann über analoge Telefonleitungen, digitale PBX-Systeme, VoIP-Gateways, SIP-Endpunkte, Funkverbindungen und audiobasierte Steuerpfade funktionieren, wenn der Ton mit ausreichender Qualität übertragen wird.
In VoIP-Systemen kann DTMF auf verschiedene Weise transportiert werden. Es kann als Inband-Audio, als RTP-Ereignis oder über Signalisierungsnachrichten gesendet werden, je nach Systemkonfiguration. Jede Methode hat unterschiedliches Verhalten und eigene Kompatibilitätsaspekte.
Inband-Audio ist konzeptionell einfach, weil die Töne als Schall übertragen werden. Es kann jedoch durch Sprachcodecs, Kompression, Echokompensation, Paketverlust und Rauschunterdrückung beeinflusst werden. Out-of-band-Verfahren können in IP-Netzen zuverlässiger sein, wenn alle Geräte sie korrekt unterstützen.
Gängige Transportmethoden in IP-Sprachsystemen
In modernen paketbasierten Sprachsystemen kann DTMF über mehrere Methoden transportiert werden. Inband-Übertragung sendet die tatsächlichen Töne im Audiostrom. RTP-Ereignisse stellen die Ziffer als besonderes Ereignis im Medienpfad dar. SIP INFO sendet Zifferninformationen über SIP-Signalisierungsnachrichten.
Jede Methode existiert, weil reale Netze unterschiedliche Anforderungen haben. Inband-Audio ist nützlich, wenn der Empfänger echte Töne hören soll. RTP-Ereignisse können Verzerrungen durch Codecs vermeiden. SIP INFO kann in manchen Anwendungsserver-Umgebungen sinnvoll sein, hängt aber von Signalisierungsunterstützung und Interoperabilität ab.
Nicht übereinstimmende Endpunkte sind ein häufiges Problem. Wenn eine Seite RTP-Ereignisse sendet, während die andere Inband-Töne erwartet, kann die Ziffernerkennung fehlschlagen. Bei der Bereitstellung muss bestätigt werden, dass Gateways, PBX-Systeme, Softswitches, Endgeräte und Anwendungsserver kompatible Einstellungen verwenden.
Funktionaler Wert in interaktiven Systemen
DTMF wird häufig in interaktiven Sprachdialogsystemen verwendet. Ein Anrufer hört eine Ansage und drückt eine Ziffer, um eine Menüoption auszuwählen. Das System dekodiert die Ziffer und leitet den Anruf weiter, spielt Informationen ab, sammelt Eingaben oder startet einen weiteren Ablauf.
Der Vorteil liegt in der direkten Benutzersteuerung. Der Anrufer braucht keine Smartphone-App, keinen Datendienst und keine Webseite. Eine einfache Telefontastatur genügt. Das bleibt wertvoll für Kundendienst, Bankansagen, Versorgungs-Hotlines, Notfallmenüs, Unternehmens-Anrufrouting und Dienstverifikation.
Weil die Eingabe strukturiert ist, kann das System schnell reagieren. Ziffern wie Kontonummern, PINs, Menüauswahlen und Nebenstellennummern können ohne natürliche Sprachinterpretation verarbeitet werden.
Funktionaler Wert in der Fernsteuerung
DTMF kann auch als einfache Fernsteuerungsmethode dienen. Ein entferntes Gerät oder System kann auf bestimmte Tonsequenzen hören und sie Aktionen zuordnen. Beispiele sind das Öffnen eines Tores, die Auswahl eines Funkkanals, die Steuerung eines Repeaters, die Aktivierung eines Relais, die Änderung einer Audioroute oder das Auslösen eines vordefinierten Befehls.
Dies ist nützlich, wenn bereits ein Sprachpfad vorhanden ist und nur wenige Befehle benötigt werden. Das System braucht weder Breitbandverbindung noch komplexe Benutzeroberfläche.
Die Befehlssicherheit muss jedoch beachtet werden. Wenn Töne von jedem Anrufer ohne Authentifizierung akzeptiert werden, können unbefugte Nutzer Aktionen auslösen. Sensible Steuerungen sollten Autorisierung, Passcodes, Anruferprüfung oder zusätzliche Sicherheitsebenen verlangen.
Funktionaler Wert in Kommunikations-Gateways
Gateways verbinden häufig unterschiedliche Kommunikationstechnologien. Sie können analoge Leitungen, SIP-Trunks, PBX-Nebenstellen, Funkkanäle, Dispatch-Systeme und öffentliche Netze überbrücken. DTMF kann helfen, Steuersignale über diese Grenzen hinweg zu übertragen.
Beispielsweise kann ein Benutzer nach dem Verbindungsaufbau Ziffern eingeben, um ein entferntes IVR zu bedienen. Ein Gateway muss die Zifferninformation korrekt erhalten, übersetzen oder neu erzeugen. Wenn es scheitert, kann die Sprachverbindung bestehen, aber die Menübedienung funktioniert nicht.
Deshalb ist die DTMF-Verarbeitung ein wichtiger Testpunkt bei der Bereitstellung von Sprach-Gateways. Gute Gesprächsqualität allein garantiert nicht, dass Tastaturbefehle korrekt übertragen werden.

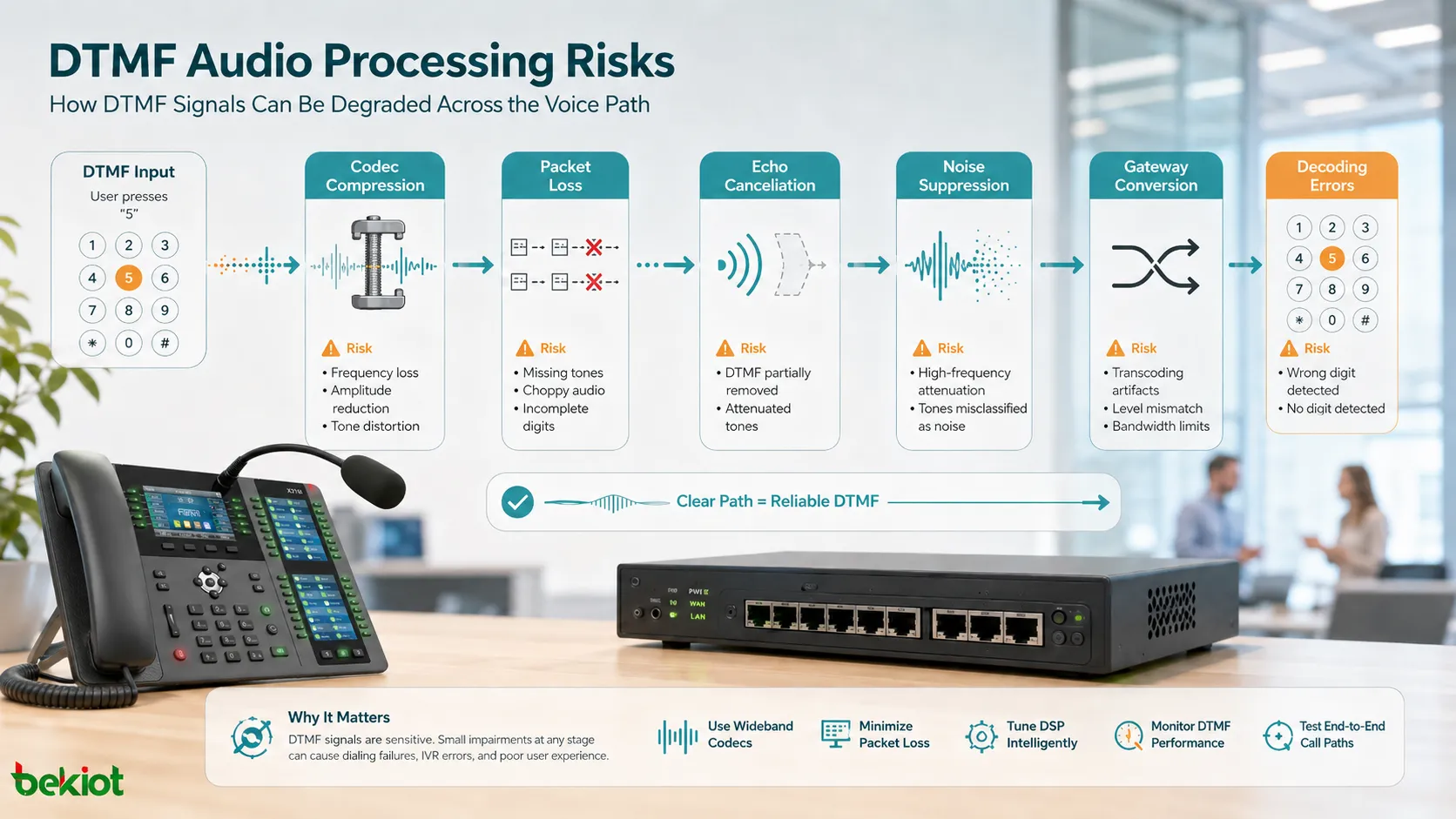

Risiken der Audioverarbeitung
Viele moderne Audiosysteme enthalten Echokompensation, automatische Verstärkungsregelung, Rauschunterdrückung, Komfortgeräuscherzeugung, Paketverlustverschleierung und Codec-Kompression. Diese Funktionen sind für Sprachqualität nützlich, können aber die Tonintegrität beeinflussen.
Ein für menschliche Sprache optimierter Codec erhält die genaue Tonfrequenz und Amplitude möglicherweise nicht ausreichend. Rauschunterdrückung kann einen Ton als künstliches Audio behandeln. Echokompensatoren können unerwartet mit Tönen interagieren. Paketverlust kann einen Ton in Fragmente zerlegen.
Für zuverlässigen Betrieb sollten Systeme geeignete Transportmethoden nutzen und DTMF über den tatsächlichen Netzwerkpfad testen, anstatt anzunehmen, dass jeder Sprachpfad funktioniert.
Überlegungen zum Decoder-Design
Ein Decoder sollte gültige Frequenzen erkennen und gleichzeitig Rauschen, Sprache, Musik und kurze Transienten zurückweisen. Er sollte Tondauer, Amplitude, Twist, Frequenztoleranz und Zeitabstände messen.
Digitale Implementierungen können Algorithmen wie Filterbänke oder Spektralanalyse verwenden, um die erwarteten Frequenzgruppen zu erkennen. Das Design sollte Fehlalarme vermeiden und zugleich reale Leitungsabweichungen tolerieren.
Gute Decoder melden Ereignisse außerdem sauber. Ein langer Ton sollte keine wiederholten Ziffern erzeugen, sofern die Anwendung dieses Verhalten nicht erwartet. Ein verrauschtes Signal sollte keine zufälligen Tastatureingaben generieren.
Sicherheit und Missbrauchsvermeidung
DTMF selbst ist weder eine Verschlüsselungs- noch eine Authentifizierungsmethode. Jeder, der Töne in den akzeptierten Audiopfad einspeisen kann, kann Eingaben erzeugen, wenn die empfangende Anwendung die Identität nicht prüft.
Für risikoarme Menünavigation kann das akzeptabel sein. Für Zugangskontrolle, Kontooperationen, Zahlungssysteme, Fernsteuerung von Geräten oder Notfallfunktionen ist zusätzliche Sicherheit erforderlich.
Sicherheitsmaßnahmen können Anruferauthentifizierung, Einmalcodes, Kontovalidierung, Prüfung der Anrufherkunft, rollenbasierte Berechtigungen, Ratenbegrenzung, Protokollierung und Bestätigungsansagen umfassen. Sensible Ziffern wie PINs sollten auch in Aufzeichnungen und Protokollen sorgfältig behandelt werden.
Testcheckliste für reale Systeme
Tests sollten jeden Pfad einschließen, auf dem Toneingaben erwartet werden. Ingenieure sollten lokale Anrufe, Fernanrufe, Gateway-Anrufe, SIP-Trunk-Anrufe, Mobilanrufe, analoge Leitungsanrufe und, falls vorhanden, Anrufweiterleitungsszenarien prüfen.
Der Test sollte bestätigen, dass jede Ziffer korrekt erkannt wird, dass wiederholte Ziffern nicht zusammengeführt werden, dass lange Töne nicht unerwartet dupliziert werden und dass Sprachansagen die Eingabe nicht stören.
Auch die Codec-Auswahl sollte getestet werden. Wenn Inband-Töne erforderlich sind, können stark komprimierende Sprachcodecs Probleme verursachen. Wenn RTP-Ereignisse verwendet werden, müssen Endpunkte sie konsistent aushandeln und interpretieren.
Wartung und Fehlerbehebung
Wenn die Ziffernerkennung fehlschlägt, sollten Teams zunächst feststellen, wie die Töne transportiert werden. Der Fehler muss nicht von der Tastatur selbst stammen. Er kann durch Codec-Umwandlung, Gateway-Konfiguration, Signalisierungsinkonsistenz, Medienrelay-Verhalten, Paketverlust oder Anwendungsserver-Einstellungen verursacht werden.
Nützliche Prüfungen sind Paketmitschnitte, SIP-Traces, RTP-Ereignisanalyse, Audioaufzeichnungen, Gateway-Protokolle, PBX-Konfiguration, IVR-Protokolle und Endgeräteinstellungen. Der Vergleich eines funktionierenden Anrufpfads mit einem fehlerhaften zeigt oft den Unterschied.
Wartungsteams sollten die gewählte Transportmethode dokumentieren und sie über verbundene Systeme hinweg konsistent halten. Ungeplante Änderungen bei PBX-Migration, SIP-Trunk-Austausch, Codec-Richtlinienänderung oder Gateway-Upgrade können zuvor funktionierende Zifferneingaben unterbrechen.
Vorteile und Grenzen
Die wichtigsten Vorteile sind Einfachheit, Kompatibilität, geringer Bandbreitenbedarf, einfache Erzeugung, strukturierte Erkennung und praktische Nutzbarkeit über vorhandene Sprachkanäle. DTMF ermöglicht Befehlseingaben ohne separate Datenschnittstelle und wird deshalb weiterhin breit eingesetzt.
Die Grenzen sind ebenfalls klar. Es überträgt kleine Befehlssätze statt großer Datenmengen. Es kann durch Audioverarbeitung beeinflusst werden. Es ist nicht von sich aus sicher. Es kann versagen, wenn Transportmodi nicht zusammenpassen. Für komplexen modernen Datenaustausch ist es ungeeignet.
Die beste Verwendung liegt daher in gezielter Steuerung und Eingabe, nicht in allgemeiner Datenkommunikation. Wenn einfache Ziffern- oder Befehlssignalisierung innerhalb eines Sprachablaufs benötigt wird, bleibt DTMF sehr praktisch.
Branchenrelevanz
Auch wenn Web-Apps, mobile Apps, KI-Sprachassistenten und umfangreiche APIs häufiger werden, bleibt DTMF wichtig, weil viele Systeme weiterhin von Tastatureingaben abhängen. Sprachmenüs, Contact Center, SIP-Trunks, Telefonie-Gateways, Konferenzsysteme, Funkverbindungen und Fernsteuerungsschnittstellen benötigen weiterhin zuverlässige Tonverarbeitung.
Der Branchentrend ist nicht, dass DTMF verschwindet. Vielmehr wird seine Rolle spezialisierter. Es wird häufig als Kompatibilitätsschicht zwischen alten und neuen Systemen oder als einfache Steuerungsmethode in größeren Kommunikationsabläufen genutzt.
Aus diesem Grund sollten Ingenieure sowohl die Audioeigenschaften als auch das Transportverhalten verstehen. Ein System kann auf Anwendungsebene modern wirken und darunter dennoch auf präzise DTMF-Verarbeitung angewiesen sein.
DTMF bleibt nützlich, weil es Tastatureingaben in strukturierte Audiosignale umwandelt, die über Sprachkommunikationspfade laufen und bei korrekt konfigurierter Übertragungskette eine zuverlässige Befehlserkennung auslösen können.
Häufige Fragen
Können Menschen DTMF-Töne hören?
Ja. Wenn sie als Inband-Audio gesendet werden, sind es hörbare Töne. Manche Systeme schalten sie stumm oder wandeln sie um, je nach Transportmethode und Anwendungsverhalten.
Warum funktionieren Töne auf einem Anrufpfad, aber nicht auf einem anderen?
Verschiedene Anrufpfade können unterschiedliche Codecs, Gateways, SIP-Einstellungen, RTP-Ereignisbehandlung, Medienrelays oder IVR-Erkennungsregeln verwenden. Jede Abweichung kann die Erkennung beeinflussen.
Eignet sich DTMF zum Senden von Passwörtern?
Es kann in manchen Systemen für PIN-Eingaben verwendet werden, aber sensible Ziffern müssen geschützt werden. Aufzeichnungen, Protokolle, Anrufpfade und Anwendungssicherheit sind zu berücksichtigen.
Was verursacht doppelte Ziffern bei der Eingabe?
Lange Tondauer, wiederholte Ereignismeldungen, Gateway-Umwandlungsfehler oder Entprellungseinstellungen der Anwendung können dazu führen, dass ein Tastendruck mehrfach interpretiert wird.
Verbessert Rauschunterdrückung die Tonerkennung?
Nicht unbedingt. Rauschunterdrückung ist hauptsächlich für Sprache ausgelegt. In einigen Fällen kann sie Tonsignale verzerren, unterdrücken oder stören.
