In gefährlichen Industrieumgebungen bietet ein Telefonanruf nicht immer ausreichend Warnung. Pumpstationen, Verdichterbereiche, Tanklager, Verarbeitungsanlagen, Bergwerke und andere Produktionsbereiche können hohe Hintergrundgeräusche, große Betriebszonen und Personal aufweisen, das fern von festen Kommunikationspunkten arbeitet.

Aus diesem Grund werden explosionsgeschützte Telefone häufig zusammen mit PA-Lautsprechern sowie akustischen und visuellen Alarmvorrichtungen eingesetzt. Das Telefon ermöglicht die bidirektionale Kommunikation mit dem Kontrollraum, der Alarm lenkt die Aufmerksamkeit am Einsatzort auf sich, und das PA-System verteilt Anweisungen an das Personal in einer oder mehreren Zonen.

Die Hauptaufgabe der Technik besteht darin, zu entscheiden, wie diese Geräte auf dasselbe Ereignis reagieren sollen. Je nach Standort kann die Verknüpfung über Relaiskontakte, SIP-Signalisierung, E/A-Gateways, Paging-Gateways oder eine zentrale Einsatzplattform erfolgen.

1. Warum die Systeme verknüpfen?

Explosionsgeschützte Telefone, PA-Systeme und Alarmvorrichtungen dienen unterschiedlichen Kommunikationszwecken.

• Explosionsgeschütztes Telefon: Bietet direkte bidirektionale Kommunikation zwischen Feldpersonal und dem Kontrollraum.

• PA-System: Verteilt Live- oder voraufgezeichnete Sprachnachrichten an ausgewählte Bereiche.

• Akustischer und visueller Alarm: Gibt in lauten oder visuell komplexen Umgebungen eine sofortige Ton- und Lichtwarnung ab.

• Einsatzsystem: Koordiniert Anrufe, Paging, Alarme, Aufzeichnungen und Bedieneraktionen.

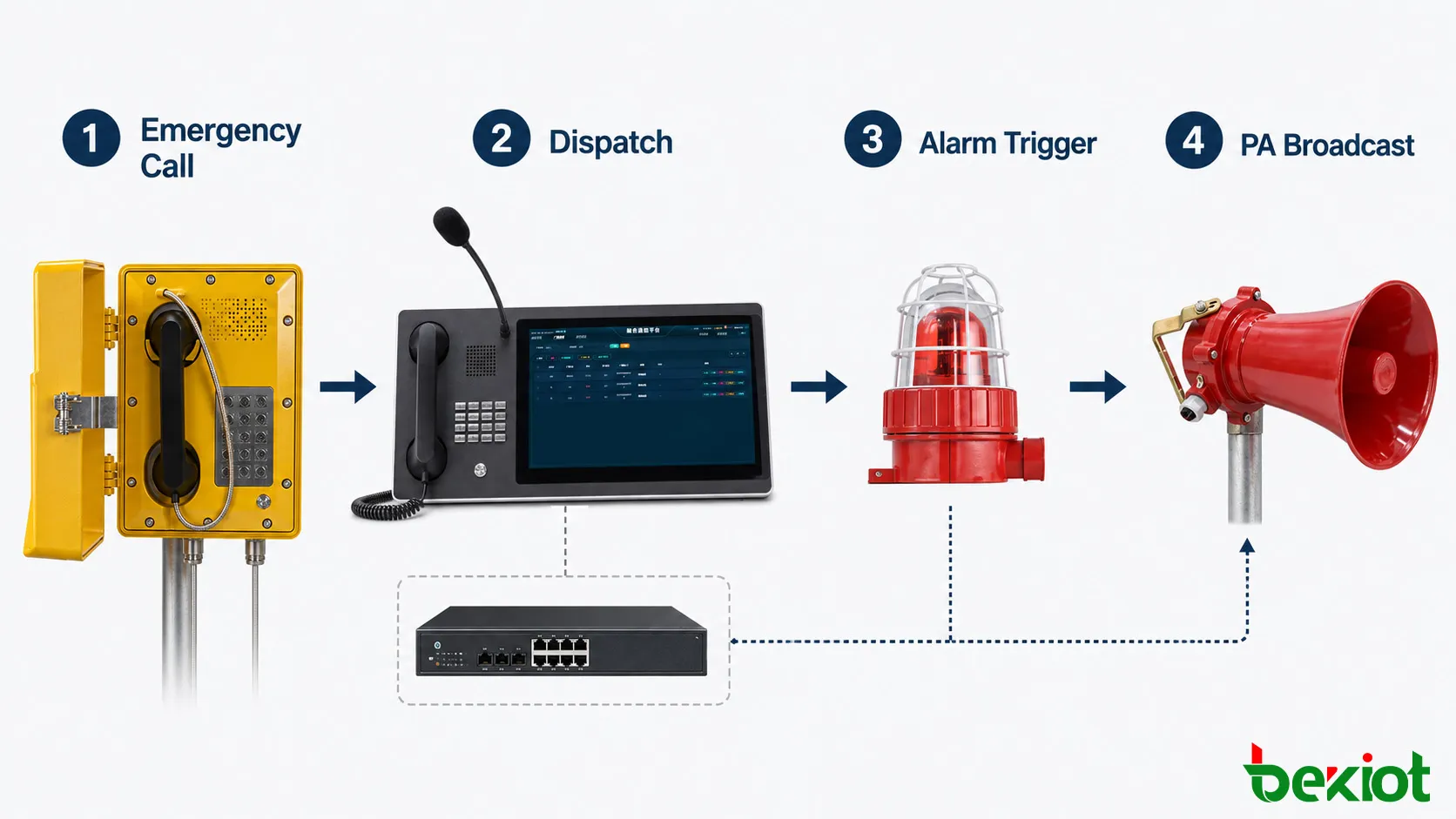

Ein Feldbediener, der einen anomalen Zustand erkennt, kann beispielsweise ein explosionsgeschütztes Telefon verwenden, um den Kontrollraum anzurufen. Dasselbe Ereignis kann einen nahe gelegenen Signalgeber und ein Blinklicht aktivieren. Sobald die Situation bestätigt ist, kann der Dispatcher über das PA-System Anweisungen an den betroffenen Bereich geben.

Dies schafft drei Kommunikationsebenen: direkte Konversation mit der Person, die das Ereignis meldet, sofortige lokale Warnung und breitere Benachrichtigung des Personals in der Nähe.

Verwandte Produkte: EX-BH621 Explosionsgeschütztes SIP-Telefon

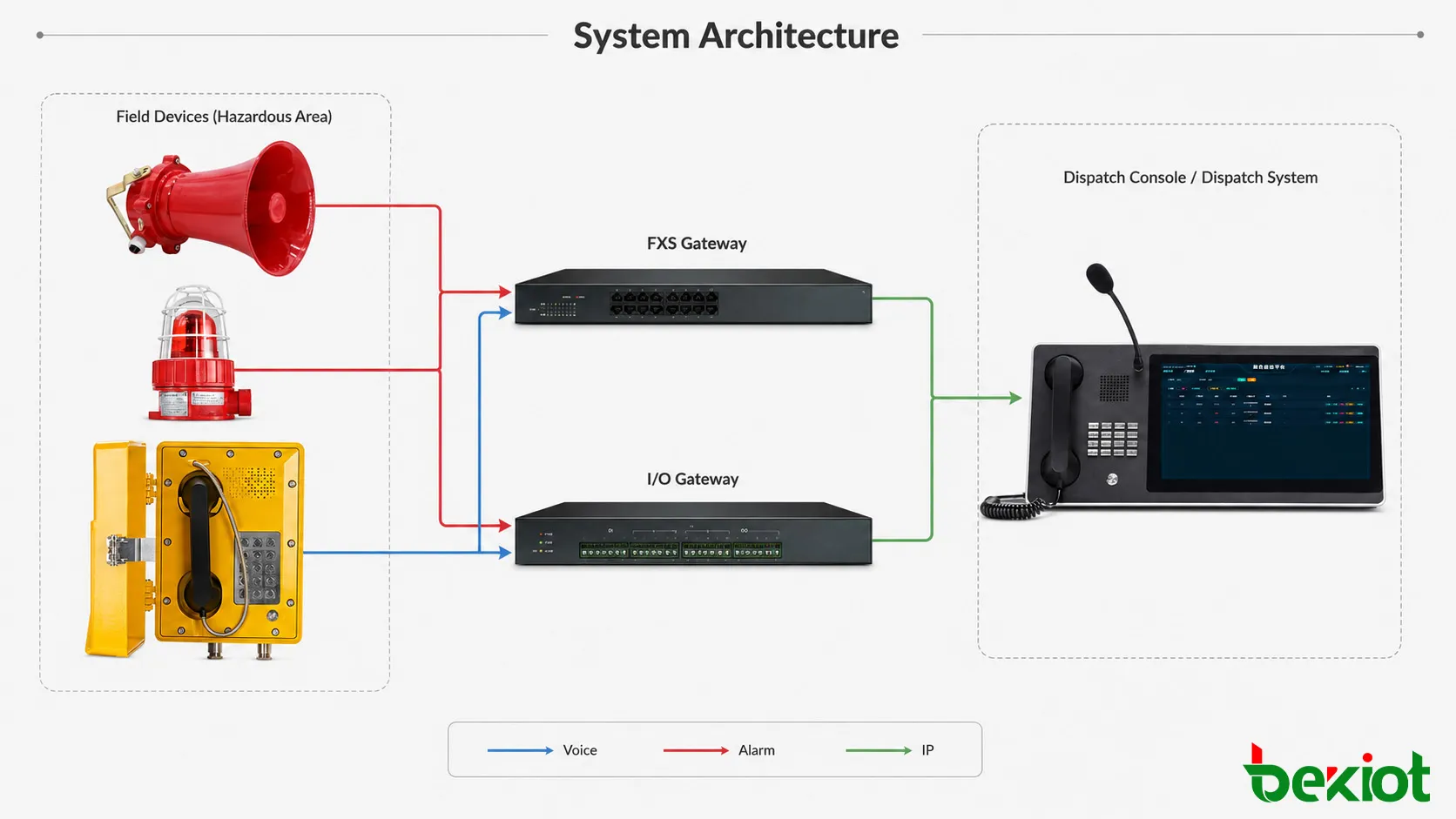

2. Systemarchitektur

Ein integriertes Kommunikationssystem besteht normalerweise aus Feldendgeräten, Kommunikationszugangseinrichtungen, einer Steuerplattform sowie Alarm- oder Paging-Geräten.

Eine SIP-basierte Installation kann explosionsgeschützte Telefone und Netzwerk-Paging-Geräte direkt mit einer IP-TK-Anlage, einem SIP-Server oder einer Einsatzplattform verbinden. Herkömmliche Alarmvorrichtungen werden üblicherweise über Relaisausgänge oder ein E/A-Gateway gesteuert.

Das System kann umfassen:

• Explosionsgeschützte SIP- oder analoge Telefone;

• Industrial Ethernet oder analoge Telefonleitungen;

• IP-TK-Anlage oder SIP-Server;

• Einsatz-Konsole;

• SIP-Paging-Gateway oder PA-Controller;

• Explosionsgeschützte Hornlautsprecher;

• Akustische und visuelle Alarmvorrichtungen;

• Relais- oder E/A-Gateway;

• Anruf- und Ereignisaufzeichnung.

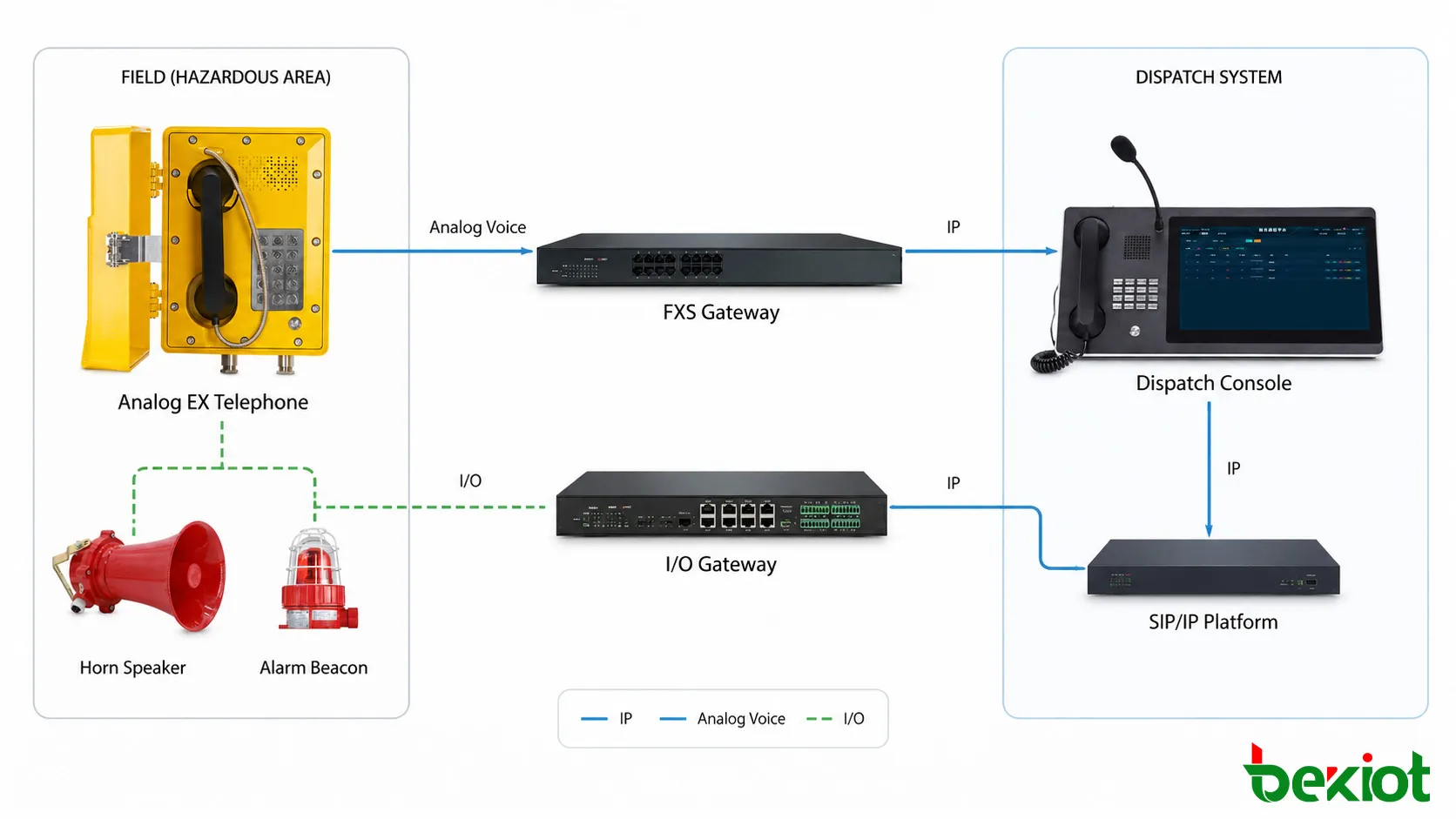

Bestehende Industrieanlagen müssen bei einer IP-Aufrüstung nicht immer alle Feldgeräte ersetzen. Analoge Telefone, Verstärker und andere nutzbare Geräte können bei Bedarf im Betrieb bleiben, wobei Gateways die erforderliche Schnittstelle zur neueren Kommunikationsplattform bereitstellen.

3. Alarmauslösung

Akustische und visuelle Alarme können lokal über das Feldtelefon oder zentral über die Kommunikationsplattform ausgelöst werden. Die richtige Methode hängt von den verfügbaren Schnittstellen und der erforderlichen Alarmlogik ab.

Relais oder Trockenkontakt

Ein Relaisausgang ist eine der einfachsten Möglichkeiten, eine lokale Verknüpfung zu schaffen. Das Drücken einer Notfalltaste oder das Erzeugen eines vordefinierten Telefonereignisses ändert den Relaiszustand, der dann ein Steuersignal an eine Alarmsteuerung liefern kann.

Der Signalweg kann sein:

Notfalltaste → Relaisausgang → Alarmsteuerung → Signalgeber / Blinklicht

Das Relais sollte als Steuerschnittstelle betrachtet werden, es sei denn, seine elektrische Nennleistung ist speziell für die angeschlossene Last geeignet. Hochleistungssignalgeber, Blinklichter oder andere Feldgeräte können eine Zwischensteuerung oder ein Relaismodul erfordern.

SIP- und E/A-Steuerung

In einem zentralen SIP-System kann das Feldtelefon zuerst einen Anruf tätigen oder ein unterstütztes Ereignis erzeugen. Die Einsatzplattform identifiziert das ursprüngliche Endgerät und wendet die konfigurierte Alarmregel an.

Zum Beispiel:

SIP-Telefon → Einsatzplattform → E/A-Gateway → Alarmvorrichtung

Dies ermöglicht es, verschiedenen Bereichen unterschiedliche Regeln zuzuweisen. Ein Anruf von einer Pumpstation kann nur das lokale Blinklicht aktivieren, während ein Werksnotfall Alarme in mehreren Zonen auslösen kann.

Ein E/A-Gateway ist besonders nützlich, wenn die Steuerplattform IP-Kommunikation verwendet, aber die Feldalarmausrüstung herkömmliche Relais- oder Kontakteingänge akzeptiert.

4. PA-Integration

Das PA-System übernimmt die Eins-zu-Vielen-Kommunikation. Nach Empfang eines Feldanrufs kann der Kontrollraum über Paging Anweisungen an eine Produktionseinheit, ein Gebäude, einen Tunnelabschnitt oder die gesamte Anlage senden.

SIP-Paging

SIP-Lautsprecher, Paging-Terminals und SIP-PA-Gateways können in derselben SIP-Kommunikationsumgebung wie Telefonendgeräte registriert werden.

Der Bediener wählt einen Paging-Endpunkt oder eine vordefinierte Gruppe über die Einsatz-Konsole aus und startet die Durchsage:

Einsatz-Konsole → SIP-Server → SIP-Paging-Endpunkt → Lautsprecher

Je nach Plattform kann Paging nach Einzelgerät, Gruppe, Zone oder als Rundruf organisiert werden. Notfall-Paging kann auch eine höhere Priorität als Routineansagen erhalten.

Vorhandene PA-Systeme

Industrieanlagen mit vorhandenen Verstärkern und Hornlautsprechern können diese über ein SIP-Paging- oder Audio-Gateway an das IP-Kommunikationssystem anschließen.

Die Verbindung kann sein:

Einsatzplattform → SIP-PA-Gateway → PA-Verstärker → Feldlautsprecher

Dies ist nützlich für eine schrittweise Modernisierung, da vorhandene Lautsprecher und Verstärker weiterbetrieben werden können, während die Einsatz- und Paging-Steuerung auf das IP-Netzwerk umzieht.

5. Lokale oder zentrale Steuerung?

Die lokale Verknüpfung verwendet normalerweise eine direkte elektrische Verbindung zwischen dem Telefon und der nahe gelegenen Alarmausrüstung. Sie ist einfach, schnell und geeignet für isolierte Pumpstationen, Geräteräume, abgelegene Standorte oder andere Orte, an denen eine lokale Warnung unabhängig von komplexer Plattformlogik funktionieren muss.

Die zentrale Verknüpfung verlagert mehr Steuerungsfunktionen auf die Einsatz- oder Alarmplattform. Das System kann die Quelle eines Anrufs identifizieren, die entsprechende Alarmzone auswählen, das Paging steuern und das Ereignis aufzeichnen.

Große Industrieanlagen kombinieren oft beide Methoden. Ein Telefonrelais kann sofort ein lokales Blinklicht aktivieren, während die zentrale Plattform die breitere Reaktion übernimmt, einschließlich PA-Durchsagen, zusätzlicher Alarme, Anrufaufzeichnung und Bediener-Einsatz.

Die zentrale Plattform kann auch Informationen mit CCTV, Gasdetektion, Brandmeldeschnittstellen oder anderen Betriebssystemen austauschen, wenn das Projekt eine breitere Ereignisverknüpfung erfordert.

6. Industrielle Anwendungen

Öl und Gas

Tanklager, Verdichterstationen, Verladebereiche und Verarbeitungsanlagen benötigen häufig feste Kommunikationspunkte zusammen mit lokalen Alarmen und Bereichsbenachrichtigungen. Explosionsgeschützte Telefone ermöglichen es dem Personal, Vorfälle direkt zu melden, während PA- und Alarmvorrichtungen die Warnung auf den umliegenden Arbeitsbereich ausdehnen.

Chemische Anlagen

Chemische Verarbeitungsbereiche vereinen oft Gefahrenzonen, hohe Umgebungsgeräusche und mehrere Produktionseinheiten. Feste Telefone bieten direkte Kommunikation mit dem Kontrollraum, während Signalgeber, Blinklichter und PA-Lautsprecher die Notfallbenachrichtigung im gesamten Werk verbessern.

Bergbau

Bergbauprojekte können feste Telefone, Einsatz-Kommunikation, Alarme und Paging an wichtigen Betriebspunkten einsetzen. Die Geräteauswahl muss die spezifischen Anforderungen der Gefahrenzone, Staub, Hintergrundgeräusche, mechanische Bedingungen und das verfügbare Kommunikationsnetz berücksichtigen.

Tunnel und unterirdische Anlagen

Tunnel und unterirdische Industrieräume haben oft große Kommunikationsentfernungen und verteilte Notfallpunkte. Feste Telefone bieten einen bekannten Ort für Notrufe, während zonengestützte PA- und Alarmvorrichtungen Personal in einem größeren Abschnitt benachrichtigen können.

Wenn ein bestimmter Bereich als gefährlich eingestuft ist, sollten das Telefon und die zugehörigen elektrischen Geräte gemäß den entsprechenden Projektanforderungen ausgewählt werden.

7. Bereitstellungs-Checkliste

Vor der Feldinstallation sollten die Kommunikations- und Alarmschnittstellen als Teil des Systementwurfs bestätigt werden, nicht erst nach Eintreffen der Geräte vor Ort.

Für bestehende Anlagen sollte der erste Schritt auch die Dokumentation der installierten Telefonleitungen, PA-Verstärker, Feldlautsprecher, Alarmschaltungen, Netzwerkressourcen und verfügbaren Schnittstellen umfassen. Dies erleichtert die Entscheidung, wo vorhandene Geräte verbleiben können und wo ein Gateway oder Controller erforderlich ist.

Ein zuverlässiges Verknüpfungsdesign hängt davon ab, wie Anrufe, Alarme und PA-Zonen während eines tatsächlichen Ereignisses reagieren sollen. Daher sollten die Anforderungen an den Gefahrenbereich, elektrische Schnittstellen, Netzwerkverfügbarkeit, Alarmpriorität und das Verhalten bei Ausfällen vor der Inbetriebnahme bestätigt werden.

Becke bietet explosionsgeschützte Telefone, Industrietelefone, Kommunikations-Gateways, Einsatz- und PA-bezogene Ausrüstung für gefährliche und industrielle Umgebungen. Diese Produkte können in SIP-, analogen oder hybriden Kommunikationsarchitekturen eingesetzt werden, wobei die endgültige Konfiguration durch das Standortnetzwerk, die Anforderungen des Gefahrenbereichs und die benötigten Alarm- und Paging-Funktionen bestimmt wird.
