Wie sollte ein explosionsgeschütztes PA-System für explosionsgefährdete Industriebereiche geplant werden?

Petrochemische Anlagen, Öl- und Gasanlagen, Bergwerke, Energiestandorte und Lagerbereiche für Gefahrstoffe verbinden häufig explosive Gase oder Stäube mit hohem Geräuschpegel, Feuchtigkeit, Korrosion und Witterungseinflüssen im Freien. Wenn ein Gasleck, ein Feueralarm, ein Geräteausfall oder ein Notfall mit Personen auftritt, benötigt der Leitstand mehr als nur einen Lautsprecher, der eine Durchsage abspielen kann.

Bediener müssen bestimmen, welcher Bereich die Nachricht erhalten soll, ob das Personal sie unter realen Betriebsgeräuschen verstehen kann, ob die Feldgeräte für den klassifizierten Bereich geeignet sind und wie Mitarbeiter Zustände an den Leitstand zurückmelden können.

Ein explosionsgeschütztes PA-System sollte daher als technisch geplantes Kommunikationssystem und nicht als Ansammlung von Lautsprechern für Ex-Bereiche betrachtet werden. Die Planung muss Geräte für explosionsgefährdete Bereiche, akustische Abdeckung, Feldkommunikation, Durchsagepriorität, Alarmschnittstellen und Leitstellenbetrieb aufeinander abstimmen.

Ein nützliches Planungsprinzip ist einfach: Der Explosionsschutz betrifft die sicherheitstechnische Eignung der Feldgeräte, während Paging, Intercom und Notfallbenachrichtigung Kommunikationsfunktionen auf Systemebene sind.

Explosionsgeschütztes PA-System im Vergleich zu Standard-PA

Ein konventionelles PA-System befasst sich hauptsächlich mit Audioverteilung, Beschallungszonen und Abdeckung. Ein PA-System in einer explosionsgefährdeten Industrieanlage hat eine zusätzliche Anforderung: Elektrische Geräte, die innerhalb eines klassifizierten Bereichs installiert werden, müssen für genau diese Umgebung geeignet sein.

Diese Anforderung gilt in erster Linie für Feldgeräte wie explosionsgeschützte Telefone, Intercom-Stationen, Lautsprecher, akustische und optische Warngeräte, Notruftaster und zugehörige elektrische Schnittstellen. Unterschiedliche Installationspunkte können verschiedene Ex-Zonen-Klassifizierungen, Gas- oder Staubgruppen, Temperaturanforderungen und Umgebungsbedingungen aufweisen.

Die Bezeichnung „explosionsgeschützt“ allein reicht daher für die Geräteauswahl nicht aus. Ingenieure müssen prüfen, ob das genaue Produktmodell und der Zertifizierungsumfang zum tatsächlichen Installationsort passen.

Gleichzeitig muss das Kommunikationssystem weiterhin die Priorität von Notfallmeldungen, Umgebungsgeräusche, Beschallungsabdeckung und Rückmeldungen des Feldpersonals verwalten.

Eine wirksame Planung muss zwei unterschiedliche Fragen beantworten: Kann dieses Gerät hier sicher installiert werden? und Erreicht die erforderliche Nachricht im Ereignisfall die richtigen Personen klar und verständlich?

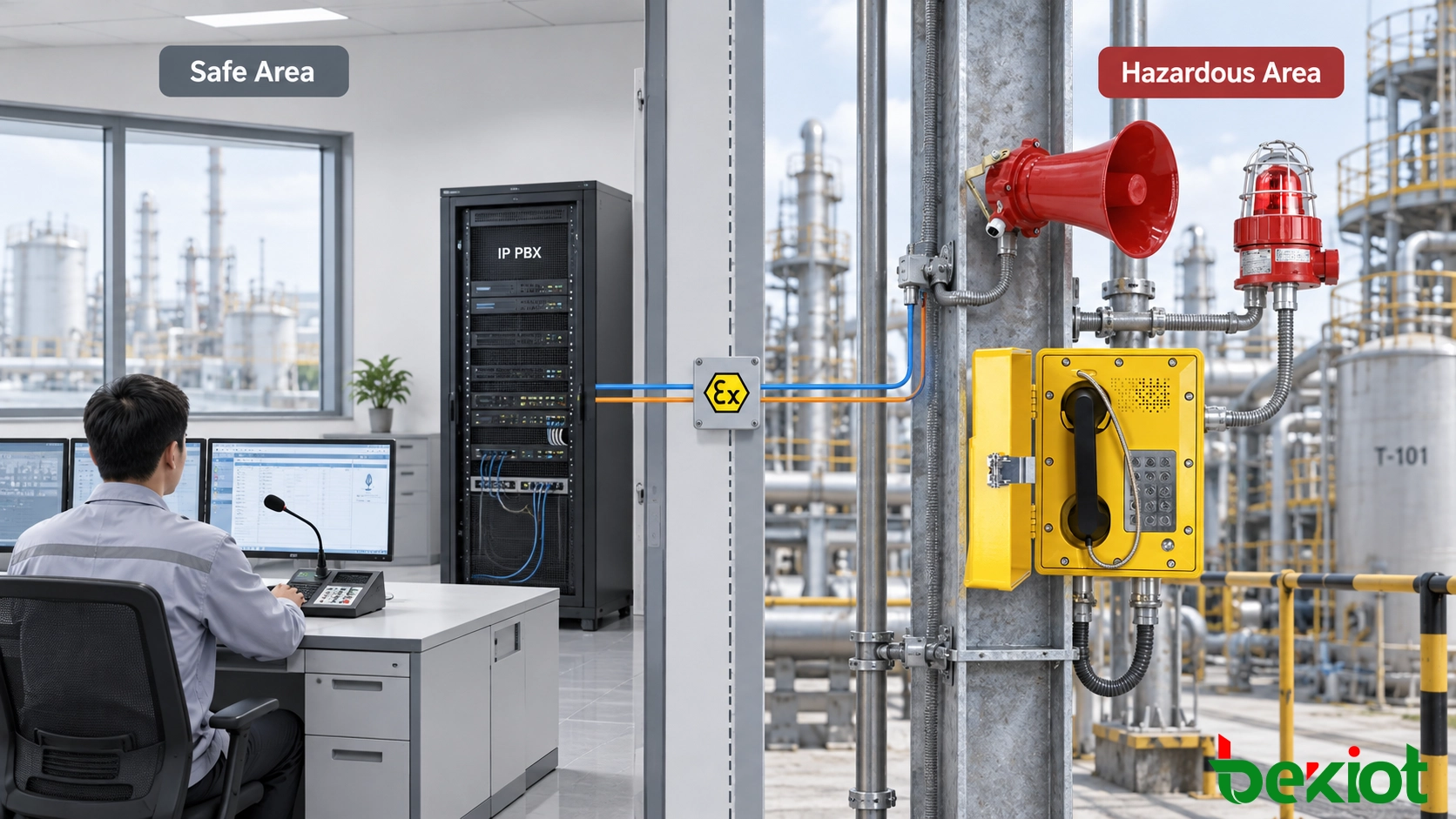

Explosionsgefährdete und sichere Bereiche

Ein explosionsgeschütztes PA-System bedeutet nicht, dass jeder Server, jede Dispatch-Konsole, jeder Netzwerk-Switch und jedes Leitstellengerät ein explosionsgeschütztes Gehäuse benötigt. In den meisten Industrieprojekten werden Geräte nach ihrem Installationsort getrennt.

IP-PBX-Server, SIP-Server, Aufzeichnungssysteme, Dispatch-Plattformen und Bedienkonsolen werden normalerweise in einem Leitstand oder Technikraum in einem sicheren Bereich installiert. Diese Geräte übernehmen Anrufrouting, Paging-Steuerung, Aufzeichnung, Bedienabläufe und Systemintegration.

Im klassifizierten Feldbereich werden die Anforderungen für explosionsgefährdete Standorte entscheidend. Typische Feldgeräte können explosionsgeschützte Telefone wie das EX-BH621 explosionsgeschützte SIP-Telefon, Intercom-Stationen für Ex-Bereiche, geeignete Lautsprecher, akustische und optische Warngeräte sowie Notrufpunkte umfassen.

Diese Architektur hält Server, IP-PBX-Geräte und Bedienplätze in einer zugänglichen Kontrollumgebung, während die Feldgeräte entsprechend den Sicherheitsanforderungen ihres Installationsbereichs ausgewählt werden.

Ob ein Gerät für Zone 1, Zone 2, einen Class/Division-Bereich oder eine andere Ex-Klassifizierung geeignet ist, muss anhand der im Projekt verwendeten Normen und der Zertifizierungsunterlagen des exakten Produktmodells bestätigt werden. Eine Zertifizierung für ein Produkt darf nicht automatisch auf ein anderes übertragen werden.

Auch der Umweltschutz muss separat geprüft werden. IP65, IP66 und ähnliche Schutzarten sind produktspezifische Eigenschaften. Außeneinsatz, Feuchtigkeit, Staub, Salzsprühnebel, Temperatur und Korrosion können Anforderungen stellen, die über den Explosionsschutz hinausgehen.

Lautsprecherauswahl und -platzierung

Die Auswahl von Lautsprechern sollte nicht allein mit der Wattzahl beginnen. Das praktische Ziel besteht darin, sicherzustellen, dass das Personal eine Meldung verstehen kann, während die Anlage unter normalen oder notfallbedingten Geräuschbedingungen betrieben wird.

Hornlautsprecher werden häufig im Freien, in Bereichen mit hohem Geräuschpegel und in Installationen mit gerichteter Abdeckung eingesetzt, zum Beispiel in Tanklagern, Verladebereichen und Prozessanlagen. Andere industrielle Lautsprecherbauformen können besser für Korridore, Plattformen oder Bereiche geeignet sein, in denen eine gleichmäßigere Abdeckung erforderlich ist.

Bei der Lautsprecherplatzierung sollten berücksichtigt werden:

• Umgebungsgeräuschpegel;

• Bereiche, in denen Personal üblicherweise arbeitet oder sich bewegt;

• Montagehöhe der Lautsprecher;

• Richtung der Schallausbreitung;

• Hindernisse durch Anlagen, Behälter und Rohrleitungen;

• Reflexionen an Stahlkonstruktionen und Gebäudeflächen;

• Regen, Korrosion, Temperatur und andere Umwelteinflüsse.

Eine Erhöhung der Verstärker- oder Lautsprecherleistung verbessert die Sprachverständlichkeit nicht automatisch. Ungünstige Ausrichtung, übermäßige Überlagerung von Schallquellen oder starke Nachhallzeiten können Sprache selbst bei hohem gemessenem Schalldruckpegel schwer verständlich machen.

In Bereichen mit hohem Geräuschpegel können Breitband-Audio, geeignete Lautsprecherplatzierung und eine passende akustische Planung die Sprachverständlichkeit verbessern. Die tatsächliche Leistung sollte jedoch weiterhin unter realistischen Standortbedingungen überprüft werden. Ein praktischer Paging-Test vor Ort ist meist aussagekräftiger als allein die auf einem Datenblatt angegebene Nennleistung.

Auch Installationsdetails sind Teil der Planung für explosionsgefährdete Bereiche. Kabeleinführungen, Verschraubungen, Anschlussanordnungen, Montageelemente und Verdrahtungsverfahren müssen gemeinsam mit den zertifizierten Geräten geprüft werden. Ein konformes Gerät macht eine beliebige Installationsmethode nicht automatisch zulässig.

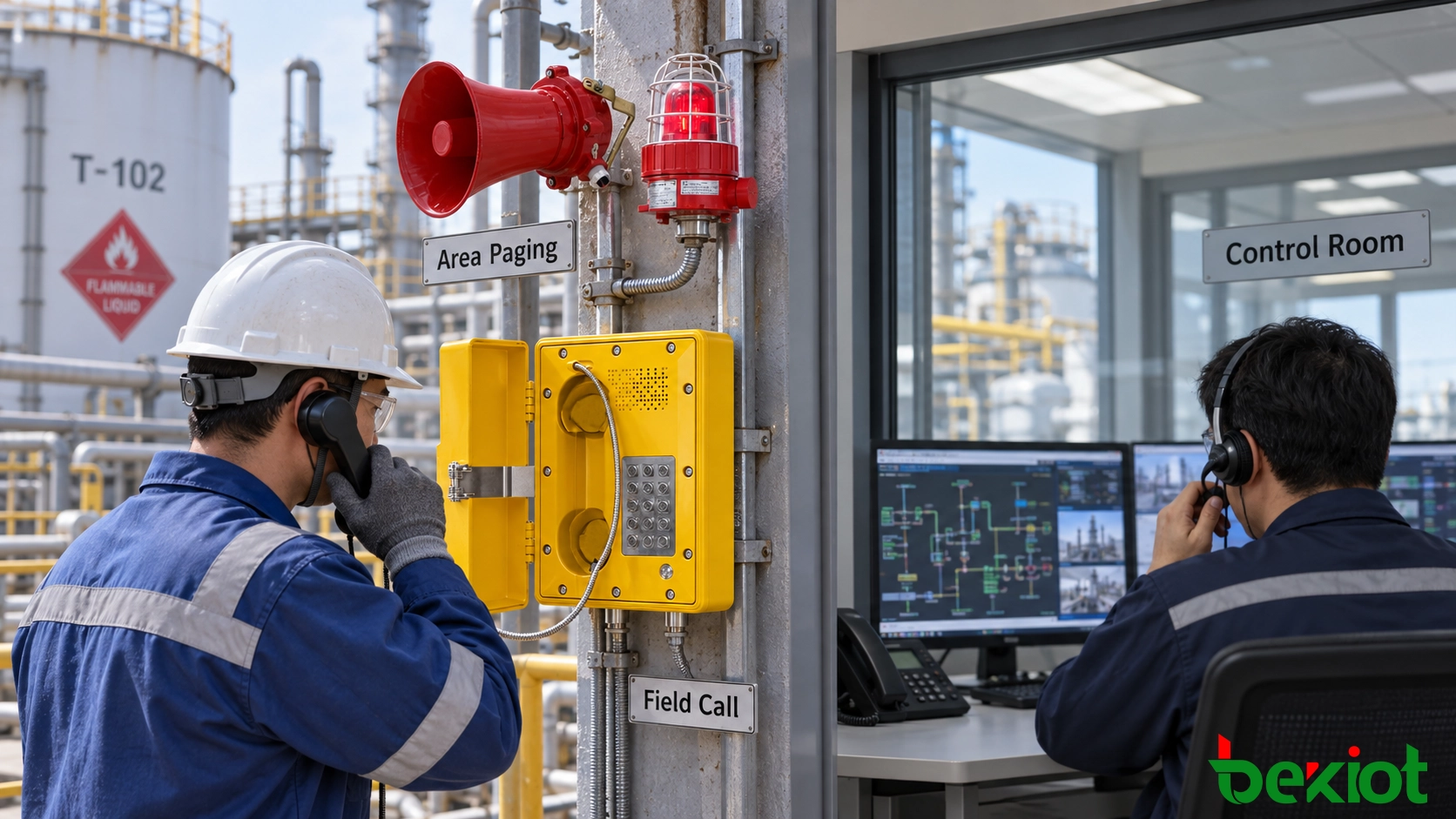

Intercom und Paging

Public Address ist in erster Linie eine Kommunikationsform von einer Stelle zu vielen Empfängern. Bei der Reaktion auf industrielle Ereignisse müssen Informationen jedoch häufig in beide Richtungen fließen.

Wenn ein Standort nur auf Lautsprecher setzt, kann der Leitstand Anweisungen ausgeben, aber nicht unmittelbar bestätigen, ob das Personal sie erhalten hat, ob sich die Bedingungen ändern oder ob zusätzliche Unterstützung erforderlich ist.

Explosionsgeschützte Telefone, SIP-Intercoms für Ex-Bereiche oder Notrufstationen können daher an Stellen installiert werden, an denen das Feldpersonal einen direkten Kommunikationsweg zum Leitstand benötigt.

Ein typischer Betriebsablauf kann wie folgt aussehen:

Feldanruf → Antwort im Leitstand → Bestätigung von Ort und Situation → Kontakt zum Einsatzteam → Bereichsdurchsage → Fortlaufende Rückmeldung aus dem Feld

In einer SIP/IP-Architektur können Feldkommunikationsterminals an einer IP-PBX oder Kommunikationsplattform registriert werden. Im Leitstand können Bediener Dispatch-Software oder ein spezielles Terminal wie die DSC-BD156-IP Dispatch-Konsole verwenden, um Feldanrufe anzunehmen, Einsatzpersonal zu kontaktieren und Paging-Aktionen zu koordinieren.

Gruppenrufe, Konferenzen, Aufzeichnung, Failover-Ziele, Rufumleitung und Prioritätsregeln hängen von der tatsächlichen IP-PBX- und Dispatch-Konfiguration ab. SIP stellt die Kommunikationsgrundlage bereit, aber SIP-Unterstützung allein bedeutet nicht, dass jeder Endpunkt automatisch Notfallübersteuerung, Paging-Steuerung oder Dispatch-Funktionen bietet.

Für explosionsgefährdete Industrieanlagen ist die Kombination aus Paging für großflächige Benachrichtigung und Intercom für Rückmeldungen aus dem Feld bei einem sich entwickelnden Ereignis häufig nützlicher als ein reines Einweg-Durchsagesystem.

Alarmgesteuertes Paging

Petrochemische Anlagen, Öl- und Gasstandorte, Energieanlagen und andere große Industriestandorte betreiben häufig bereits Fire & Gas-, Brandmelde-, Gasüberwachungs-, CCTV- oder SCADA-Systeme. Ein explosionsgeschütztes PA-System kann mit diesen Ereignissen verknüpft werden, wenn das Drittsystem eine kompatible Integrationsmethode bereitstellt.

Beispielsweise kann ein Gasdetektionssystem ein Ereignis über eine API, digitale I/O, einen Relaiskontakt oder eine andere unterstützte Schnittstelle an die Dispatch- oder Kommunikationsplattform senden. Die Plattform kann anschließend den betroffenen Bereich identifizieren und die diesem Ort zugeordneten Paging-, Feldkommunikations- und Videoressourcen abrufen.

Ein typischer Reaktionsablauf kann sein:

Alarmereignis → Bereichsidentifikation → Feld- oder Videoverifikation → Auswahl der Paging-Zone → Notfallmeldung → Feldrückmeldung → Ereignisaufzeichnung

Sobald der betroffene Bereich identifiziert wurde, kann das Paging mit lokalen Warngeräten kombiniert werden. Wenn sowohl akustische als auch optische Warnung erforderlich sind, kann ein explosionsgeschützter akustischer und optischer Alarm entsprechend seiner Zertifizierung und Installationsanforderungen in geeigneten Ex-Bereichen eingesetzt werden.

Jedes System behält dabei eine eigene Rolle. SIP stellt die Sprachkommunikation her, das Alarmsystem erzeugt das Ereignis, CCTV liefert visuelle Informationen, SCADA stellt relevante Prozesszustände bereit, und die Dispatch- oder Anwendungsplattform organisiert diese Ressourcen nach vordefinierten Betriebsregeln.

Auch die Grenzen der Automatisierung müssen definiert werden. Einige Benachrichtigungsaktionen können automatisch ausgelöst werden, während Entscheidungen über Evakuierung, Prozessabschaltung oder andere risikoreiche Maßnahmen die Bestätigung durch einen autorisierten Bediener erfordern können.

Alarmverknüpfung sollte daher als koordiniertes Ergebnis konfigurierter Schnittstellen und Betriebslogik verstanden werden und nicht als Funktion, die ein einzelner explosionsgeschützter Lautsprecher selbstständig ausführt.

Diese Architektur eignet sich auch für Öl- und petrochemische Anlagen, in denen Kommunikation aus dem Ex-Bereich, Paging und Notfallbenachrichtigung zusammenarbeiten müssen. Ein entsprechendes Einsatzbeispiel ist das explosionsgeschützte Public-Address- und Rufsystem für eine Erdölanlage.

SIP-PA im Vergleich zu PAGA

Explosionsgeschützte PA-Systeme und PAGA-Systeme überschneiden sich in vielen industriellen Anwendungen, sollten aber nicht automatisch als austauschbare Begriffe behandelt werden.

Ein SIP/IP-basiertes explosionsgeschütztes PA-System konzentriert sich typischerweise auf Paging in Ex-Bereichen, Feldanrufe, zonenbasierte Kommunikation und Kommunikation mit dem Leitstand. Es kann explosionsgeschützte Telefone, SIP-Intercoms, Industrielautsprecher, eine IP-PBX und Dispatch-Funktionen kombinieren.

PAGA steht für Public Address and General Alarm. In großen Öl- und Gasprojekten, Offshore-Anlagen, petrochemischen und kritischen Industrieprojekten kann ein PAGA-System zusätzlich besonderen Wert legen auf:

• Priorität zwischen Public Address und General Alarm;

• vordefinierte Alarmtöne und Notfall-Sprachmeldungen;

• großflächige Notfallabdeckung;

• Systemfehlerüberwachung;

• Redundanz kritischer Geräte und Kommunikationswege;

• Schnittstellen zu Fire & Gas und anderen Sicherheitssystemen;

• projektspezifische Prüf- und Abnahmeanforderungen.

Für eine kleinere Industrieanlage, deren Hauptanforderungen zonenbasiertes Paging und Feldkommunikation sind, kann ein SIP/IP-basiertes PA-System für Ex-Bereiche eine geeignete Architektur bieten. Größere Anlagen mit General-Alarm-Anforderungen können dagegen eine strukturiertere PAGA-System-Planung benötigen, die Alarmprioritäten, Fehlerüberwachung, Redundanz und Schnittstellen zu Fire & Gas-Systemen abdeckt.

Wenn sowohl großflächige Benachrichtigung als auch Zwei-Wege-Feldkommunikation erforderlich sind, kann ein Paging- und Intercom-Broadcast-System als nützliche Referenzarchitektur dienen, um Einweg-Paging mit Feldkommunikation zu verbinden.

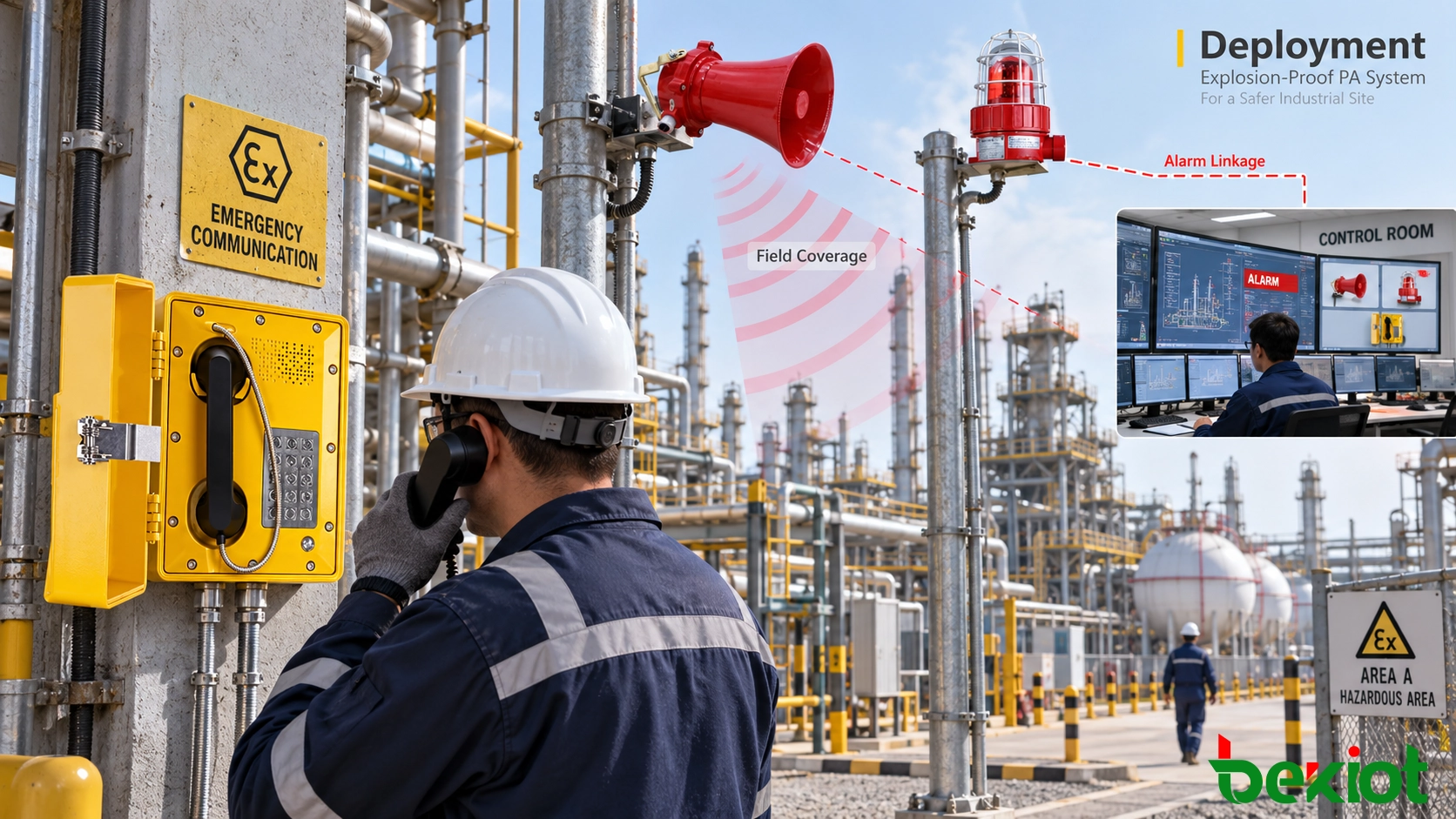

Checkliste für die Umsetzung

Ein explosionsgeschütztes PA-Projekt sollte nicht mit der Frage beginnen, wie viele Lautsprecher gekauft werden müssen. Zunächst müssen die Bedingungen des Ex-Bereichs, die Installationsumgebung, der Umgebungsgeräuschpegel, die erforderliche Feldkommunikation und die verfügbaren Alarmschnittstellen bestätigt werden.

Retrofit-Projekte benötigen außerdem eine Bestandsaufnahme vorhandener Paging-, Telefon-, Alarm- und Videosysteme. Geräte, die weiterhin funktionsfähig sind, müssen nicht immer ersetzt werden. Abhängig von den verfügbaren Schnittstellen können sie direkt, über ein Gateway oder auf Plattformebene angebunden werden.

Eine praktische technische Reihenfolge ist:

Prüfung des Ex-Bereichs → Umwelt- und Geräuschanalyse → Auswahl der PA-Geräte → Feldplatzierung → Planung der Intercom-Punkte → Prüfung der Alarmschnittstellen → Plattformintegration → Verknüpfungstest → Standortabnahme

Der Erfolg eines explosionsgeschützten PA-Systems wird nicht durch die Anzahl der installierten Lautsprecher für Ex-Bereiche bestimmt. Das System muss vier praktische Fragen beantworten: Wer muss die Nachricht hören? Können diese Personen sie unter realen Betriebsbedingungen verstehen? Wie kann das Personal Rückmeldung geben? Welche Kommunikationsressourcen sollen bei einem Alarm aktiviert werden?

Becke Telcom kann Ex-Zonen-Klassifizierungen, Umgebungsgeräusche, Paging-Standorte, Anforderungen an Feldanrufe, Alarmschnittstellen von Drittsystemen und bestehende Netzwerkbedingungen bewerten, bevor die erforderlichen explosionsgeschützten Kommunikationsterminals, die SIP/IP-Plattform und das Steuerungskonzept festgelegt werden. Explosionsschutzart, Umweltschutz und Zertifizierungsumfang jedes Geräts sollten stets anhand des tatsächlichen Installationsbereichs und des Zertifikats für das exakte Produktmodell überprüft werden.
