Ein explosionsgeschütztes Telefon neben einer Produktionslinie muss möglicherweise nur die Leitwarte anrufen. Ein anderes Telefon in einem Tanklager muss möglicherweise seinen Standort identifizieren, den Routineverkehr unterbrechen und mehrere Einsatzteams in dasselbe Gespräch einbeziehen.

Beide Geräte können SIP verwenden, aber ihre betrieblichen Rollen sind unterschiedlich. Routineinterne Anrufe können normalerweise von einer IP PBX abgewickelt werden. Anrufe, die eine Standortanzeige, Notfallpriorität und koordinierte Reaktion erfordern, werden besser an ein Vermittlungssystem weitergeleitet.

Viele Industriestandorte benötigen beides. In diesem Fall verwaltet die IP PBX die Telefondienste, während die Vermittlungsplattform den Bedienern in der Leitwarte die Werkzeuge bietet, die für die Bearbeitung von betrieblichen und Notfallereignissen erforderlich sind.

Beginnen Sie mit der Rolle des Feldtelefons

Explosionsgeschützte Telefone werden in Bereichen installiert, in denen handelsübliche Telefone möglicherweise nicht geeignet sind, einschließlich petrochemischer Anlagen, Treibstofflagerbereiche, Chemiewerke, Bergwerke und andere gefährliche Industrieumgebungen.

Das Gehäuse und die Zertifizierung befassen sich mit der physischen Installationsumgebung. Die zentrale Kommunikationsplattform übernimmt eine andere Aufgabe: Sie bestimmt, wohin der Anruf geht, was der Bediener sieht und was passiert, wenn das erste Ziel nicht verfügbar ist.

Vor der Auswahl der Plattform muss das Projektteam die Aufgaben identifizieren, die jedem Telefon zugewiesen sind:

• Anruf einer Leitwarte oder Instandhaltungsabteilung

• Empfangen von Anrufen von autorisierten Nebenstellen

• Melden von Gerätefehlern oder abnormalen Bedingungen

• Senden eines Notrufs mit höherer Priorität

• Identifizieren des Feldstandorts für den Bediener

• Kontaktaufnahme mit Sicherheits-, Produktions- oder Einsatzteams

• Starten eines Alarm-, Rundfunk- oder Videoverknüpfungs-Workflows

Ein Telefon, das für die routinemäßige Produktionskommunikation verwendet wird, benötigt nicht alle Vermittlungsfunktionen. Ein Gerät, das als Notfallmeldeplatz ausgewiesen ist, benötigt jedoch mehr als nur einen funktionierenden Sprachpfad. Sein Anruf muss den richtigen Bediener erreichen und sichtbar bleiben, bis er bearbeitet wurde.

Definieren Sie Anrufinitiierung und Eskalation

Feldtelefone verwenden nicht immer eine vollständige Tastatur. An einem festen Notfallpunkt kann das Abheben des Hörers oder das Drücken einer Taste automatisch ein vordefiniertes Ziel anrufen. Dies verkürzt den Bedienvorgang für jemanden, der Handschuhe trägt oder unter Druck reagiert.

Andere Standorte benötigen eine Tastatur, da das Personal die Instandhaltung, Produktion, Sicherheit oder eine andere Abteilung anrufen kann. Die Plattform muss die ausgewählte Bedienmethode unterstützen, ohne den Notfallzugang zu erschweren.

Der Anrufpfad benötigt auch einen zweiten Schritt. Wenn die Hauptnebenstelle der Leitwarte belegt oder unbeaufsichtigt ist, kann der Anruf an einen anderen Platz weitergeleitet werden, eine Gruppe von Bedienern anrufen oder an eine zentrale Leitstelle übertragen werden. Das Senden eines Notrufs direkt an die normale Mailbox würde den Anrufer ohne bestätigte Antwort lassen.

Weiterleitungsregeln können im Telefon, in der IP PBX oder in der Vermittlungsplattform gespeichert sein. In den Inbetriebnahmeprotokollen muss festgehalten werden, wo diese Regeln konfiguriert sind, damit eine Zieländerung nicht unnötige Besuche an jedem Feldgerät erfordert.

Wann eine IP PBX die richtige Anbindung ist

Eine IP PBX ist geeignet, wenn das explosionsgeschützte Telefon hauptsächlich als feste industrielle Nebenstelle fungiert. Ein SIP-Telefon registriert sich bei der PBX, erhält eine Nebenstellemummer und folgt den Anrufweiterleitungs- und Berechtigungsregeln des Standorts.

Diese Anordnung funktioniert gut für die Routinekommunikation zwischen Feldpersonal, Werkstätten, Leitwarten und Instandhaltungsteams. Der Bediener nimmt den Anruf auf die gleiche Weise wie einen normalen internen Anruf entgegen und kann ihn weiterleiten, wenn eine andere Abteilung zuständig ist.

Je nach ausgewählter Plattform kann eine IP PBX Folgendes bieten:

• Nebenstellen-zu-Nebenstelle-Anrufe

• Rufgruppen und Jagdgruppen

• Anrufweiterschaltung, -umleitung und zeitbasierte Weiterleitung

• SIP-Trunk oder Zugang zum öffentlichen Telefonnetz

• Anrufberechtigungen und Zielbeschränkungen

• Anrufaufzeichnungen und grundlegende Aufzeichnung

• Zentrale Nummerierung über mehrere Gebäude oder Standorte

Betrachten Sie ein Telefon, das in der Nähe einer Pumpstation installiert ist. Ein Techniker verwendet es, um die Elektrowerkstatt zu kontaktieren oder einen Fehler an die Leitwarte zu melden. Der Anruf benötigt keine Karte, kein Vorfallsformular und keinen mehrteiligen Vermittlungsprozess. Eine IP PBX kann diese Anforderung erfüllen, ohne eine zusätzliche Bedienoberfläche einzuführen.

Die PBX kann das Telefon auch auf eine genehmigte Zielliste beschränken. Eine Feldnebenstelle darf möglicherweise die Leitwarte, das Sicherheitsbüro und die Notrufnummer anrufen, während nicht verwandte oder externe Ziele blockiert bleiben.

Verstehen Sie die Grenzen eines PBX-Anrufs

Eine PBX identifiziert einen Anruf normalerweise anhand der Nebenstellemummer und des Anrufernamens. Ein strukturierter Nummerierungsplan kann die Anlage, das Gebäude oder die Betriebszone anzeigen, während ein Name wie „Tanklager-Osttor“ einen nützlicheren Verweis darstellt als „Telefon 03“.

Dieser Ansatz ist ausreichend, wenn der Standort eine begrenzte Anzahl von Feldgeräten hat und die Bediener das Layout kennen. Er wird in einer großen Anlage weniger effektiv, wenn mehrere ähnliche Anrufe gleichzeitig aus verschiedenen Zonen eingehen.

Ein einfaches Telefondisplay zeigt das Gerät normalerweise nicht auf einer Anlagenkarte an und präsentiert auch keine nahegelegenen Kameras und Einsatzgruppen. Die Notfallpriorität und die dauerhafte Alarmanzeige hängen ebenfalls von den Fähigkeiten und der Konfiguration der ausgewählten PBX ab.

Wenn Bediener den Standort sofort erkennen und Folgemaßnahmen vom gleichen Bildschirm aus koordinieren müssen, ist ein Vermittlungssystem besser geeignet.

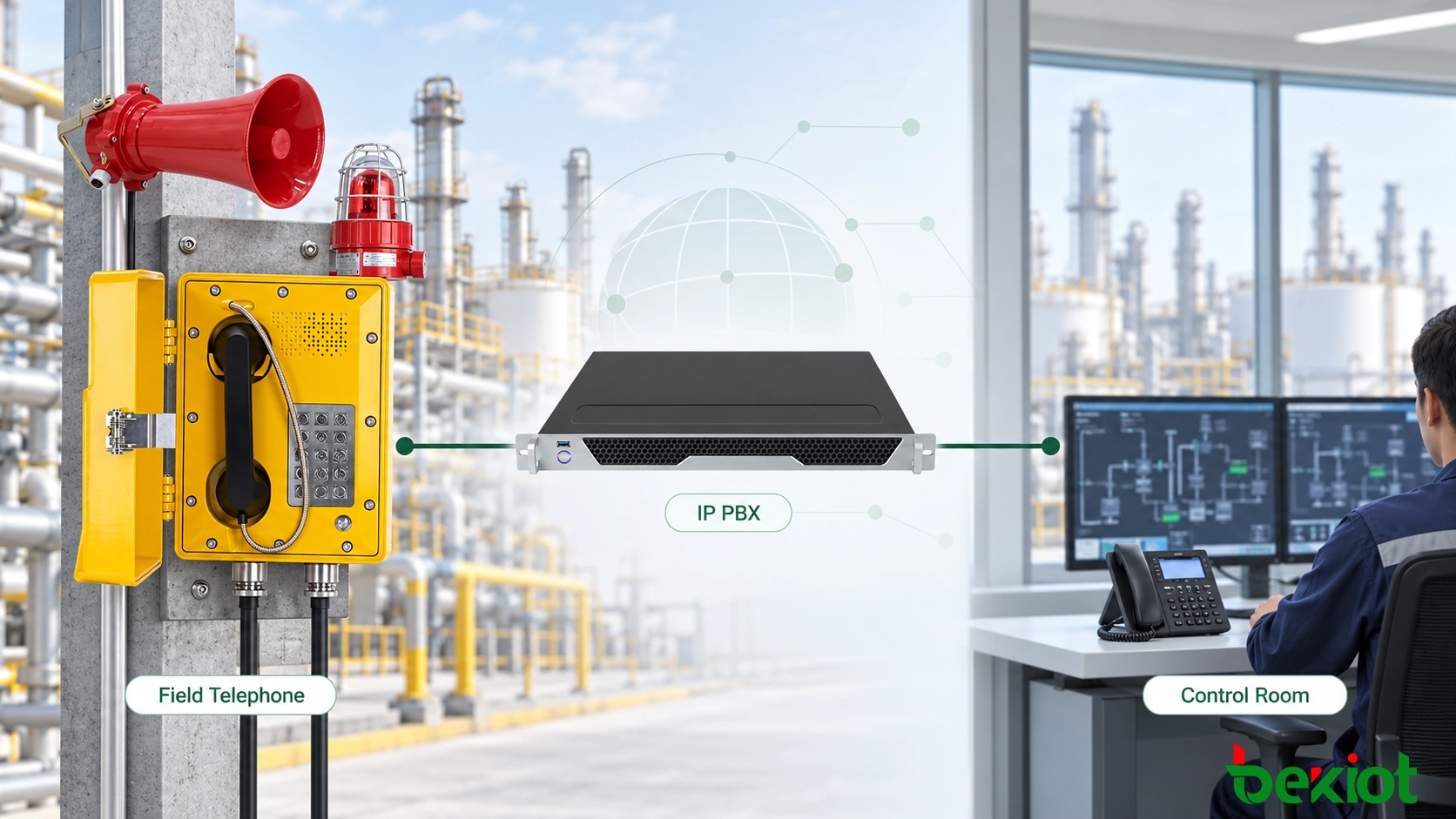

Abb. 1 – Eine IP PBX ist geeignet, wenn explosionsgeschützte Telefone hauptsächlich Nebenstellenanrufe, Anrufweiterleitung und kontrollierten Zugang zu anderen Telefonnetzen benötigen.

Wann ein Vermittlungssystem die bessere Wahl ist

Ein Vermittlungssystem ist eher auf Bedienersteuerung als auf normale Nebenstellenanrufe ausgelegt. Es bietet der Leitwarte eine dedizierte Oberfläche für den Empfang von Feldanrufen, die Identifizierung ihrer Quelle und die Koordination der erforderlichen Reaktion.

Dies wird wichtig, wenn ein explosionsgeschütztes Telefon Teil eines betrieblichen oder Notfallprozesses ist. Anstatt nur eine Nebenstellemummer anzuzeigen, kann die Vermittlungsoberfläche den Anruf mit einem Standort, einer Produktionszone, einem Gerätenamen und einer Bearbeitungspriorität verknüpfen.

Je nach Plattform und Integrationsdesign können relevante Vermittlungsfunktionen umfassen:

• Visuelle Identifizierung des anrufenden Telefons und seines Standorts

• Notfallrufpriorität und Warteschlangenverwaltung

• Ein-Tasten-Anruf an vordefinierte Abteilungen

• Vom Bediener gesteuerte Konferenzen

• Anrufaufzeichnung und Ereignishistorie

• Integration mit Rufsystemen, Alarmanlagen oder Videoüberwachung

Bearbeiten Sie einen Anruf aus einem Gefahrenbereich

Stellen Sie sich vor, ein Bediener verwendet ein explosionsgeschütztes Telefon in einem Tanklager, um ein Leck zu melden. Bei einem normalen Anrufablauf sieht die Leitwarte den Anrufernamen und nimmt ab.

In einem Vermittlungsworkflow kann der Anruf auch die Tanklagerzone auf der Bedieneroberfläche identifizieren. Der Dispatcher spricht mit dem Anrufer, kontaktiert das Sicherheitsteam und holt das Instandhaltungspersonal in das Gespräch, ohne zwischen mehreren nicht verbundenen Systemen wechseln zu müssen.

Wenn die Videointegration konfiguriert wurde, kann der Bediener die relevante Kameraansicht öffnen, um die sichtbaren Bedingungen zu bestätigen. Ein gezielter Rundruf kann dann das Personal im betroffenen Bereich warnen, während unnötige Durchsagen in nicht betroffenen Zonen vermieden werden.

Diese Funktionen werden von der Vermittlungsplattform und ihren Schnittstellen bestimmt. Eine SIP-Verbindung allein bietet nicht automatisch Karten, Video oder Alarmverknüpfung.

Koordinieren Sie die Bedienerübergabe

Große Leitwarten können separate Plätze für Produktion, Sicherheit und Notfallreaktion haben. Das Vermittlungsdesign legt fest, welcher Platz welche Art von Anrufen erhält und wer übernimmt, wenn der primäre Platz nicht verfügbar ist.

Ein gemeinsamer Bearbeitungsstatus hilft zu verhindern, dass zwei Bediener unabhängig voneinander auf dasselbe Ereignis reagieren. Die Plattform kann anzeigen, ob ein Anruf wartet, aktiv, weitergeleitet oder abgeschlossen ist, während das Aufzeichnungssystem die zugehörige Sprache und Zeitstempel beibehält.

Organisationen mit mehreren Standorten können nächtliche Anrufe auch an eine zentrale Leitstelle weiterleiten. Das Feldtelefon bleibt am gleichen Ort, aber sein Antwortziel ändert sich gemäß dem Betriebsplan.

Diese Fähigkeiten bieten nur dann einen Mehrwert, wenn die Gerätedatenbank und die Bedienerberechtigungen korrekt gepflegt werden. Ein falscher Standortname oder eine veraltete Vermittlungsgruppe kann die Reaktion fehlleiten, selbst wenn der Sprachanruf normal funktioniert.

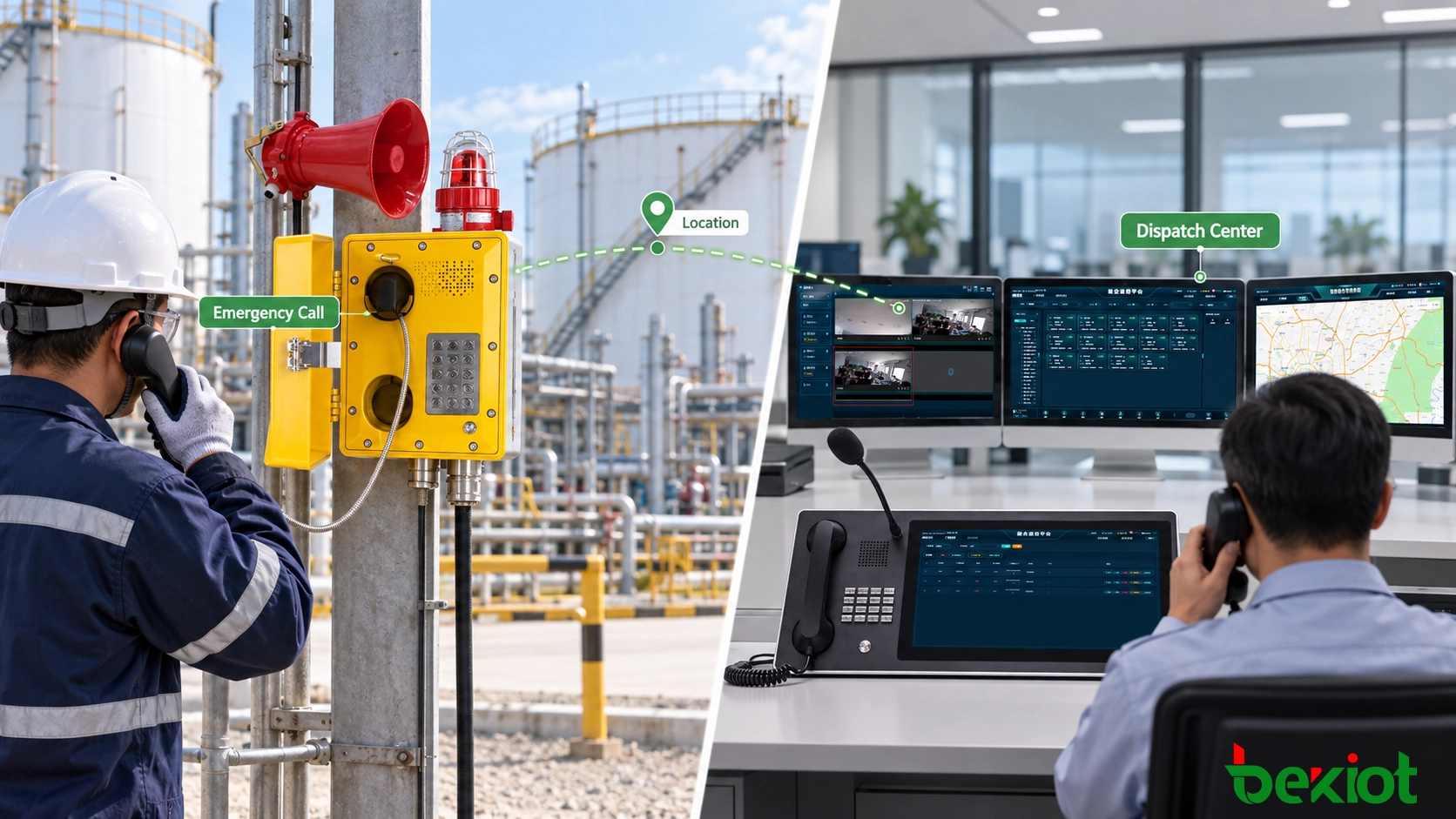

Abb. 2 – Ein Vermittlungssystem fügt Feldtelefonanrufen Standortbewusstsein, Notfallpriorität und koordinierte Bedienersteuerung hinzu.

Warum viele Industriestandorte beide Systeme nutzen

Die industrielle Kommunikation lässt sich selten in eine Kategorie einordnen. Der routinemäßige Telefondienst kann während der Normalproduktion ausreichen, während ein Vorfall Standortbewusstsein, Prioritätsbehandlung und Kommunikation über mehrere Abteilungen hinweg erfordert.

In einer integrierten Architektur übernehmen die beiden Plattformen unterschiedliche Rollen:

• Die IP PBX verwaltet Nebenstellennummern, Anrufweiterleitung, SIP-Trunks und alltägliche Telefondienste.

• Das Vermittlungssystem bietet Bedienerkonsolen, Standortanzeige, Notfallbearbeitung, Aufzeichnung und koordinierte Kommunikation.

Das explosionsgeschützte Telefon kann sich bei einem gemeinsamen SIP-Kommunikationskern registrieren, während die Vermittlungsclienten als autorisierte Endpunkte oder Anwendungen in derselben Umgebung arbeiten. Ein anderes Design kann die PBX und die Vermittlungsplattform über einen SIP-Trunk oder eine unterstützte Anwendungsschnittstelle verbinden.

Die richtige Methode hängt von den beteiligten Produkten ab. Doppelte Registrierung, redundante Server und Anwendungsprogrammierschnittstellen können nicht vorausgesetzt werden, es sei denn, die ausgewählte Ausrüstung unterstützt sie und der vollständige Anrufablauf wurde getestet.

Trennen Sie Routine- und Notfallrouten

Ein Feldtelefon kann mehr als einen Anrufpfad unterstützen. Ein Techniker kann die Instandhaltungsabteilung für ein normales Geräteproblem wählen, während eine dedizierte Notfalltaste einen dringenden Anruf direkt an die Vermittlungszentrale sendet.

Der Wahlplan muss diese Unterscheidung klar machen. Notfallnummern sollten kurz und fest sein, und programmierbare Tasten müssen vor unbefugten Änderungen geschützt werden.

Verschiedene Routen können auch unterschiedliche Bearbeitungsregeln verwenden. Ein Routineanruf kann einer Standard-Rufgruppe folgen, während ein Notruf mit einer dauerhaften visuellen und akustischen Anzeige an den dafür vorgesehenen Vermittlungsplätzen erscheint.

Planen Sie Ausfallsicherheit und gemeinsame Identifikation

Eine kombinierte Architektur führt zu gemeinsamen Abhängigkeiten. Wenn ein SIP-Server, eine Netzwerkverbindung oder eine Vermittlungsschnittstelle ausfällt, benötigt das Design einen alternativen Pfad zu einem verfügbaren Bediener.

Je nach erforderlicher Verfügbarkeit kann das System einen sekundären SIP-Server, ein alternatives Leitwartenziel oder einen redundanten Netzwerkpfad verwenden. Ein größerer Standort kann auch eine lokale Kommunikationsmethode für den Fall eines größeren Netzwerkausfalls beibehalten.

Eine erfolgreiche Registrierung bei einem Backup-Server beweist nicht, dass der vollständige Dienst wiederhergestellt ist. Nach der Umschaltung müssen Ingenieure weiterhin die Anruferidentifikation, die Notfallpriorität, die Aufzeichnung und den Pfad zum richtigen Bediener überprüfen.

Die Geräteidentität muss in beiden Systemen konsistent bleiben. Das PBX-Verzeichnis, die Vermittlungsoberfläche, die Standortzeichnung und der Wartungsdatensatz sollten für jedes Telefon denselben standortbasierten Namen verwenden. Dies verhindert, dass PBX und Vermittlungsplattform zu separaten Kommunikationsinseln mit widersprüchlichen Aufzeichnungen werden.

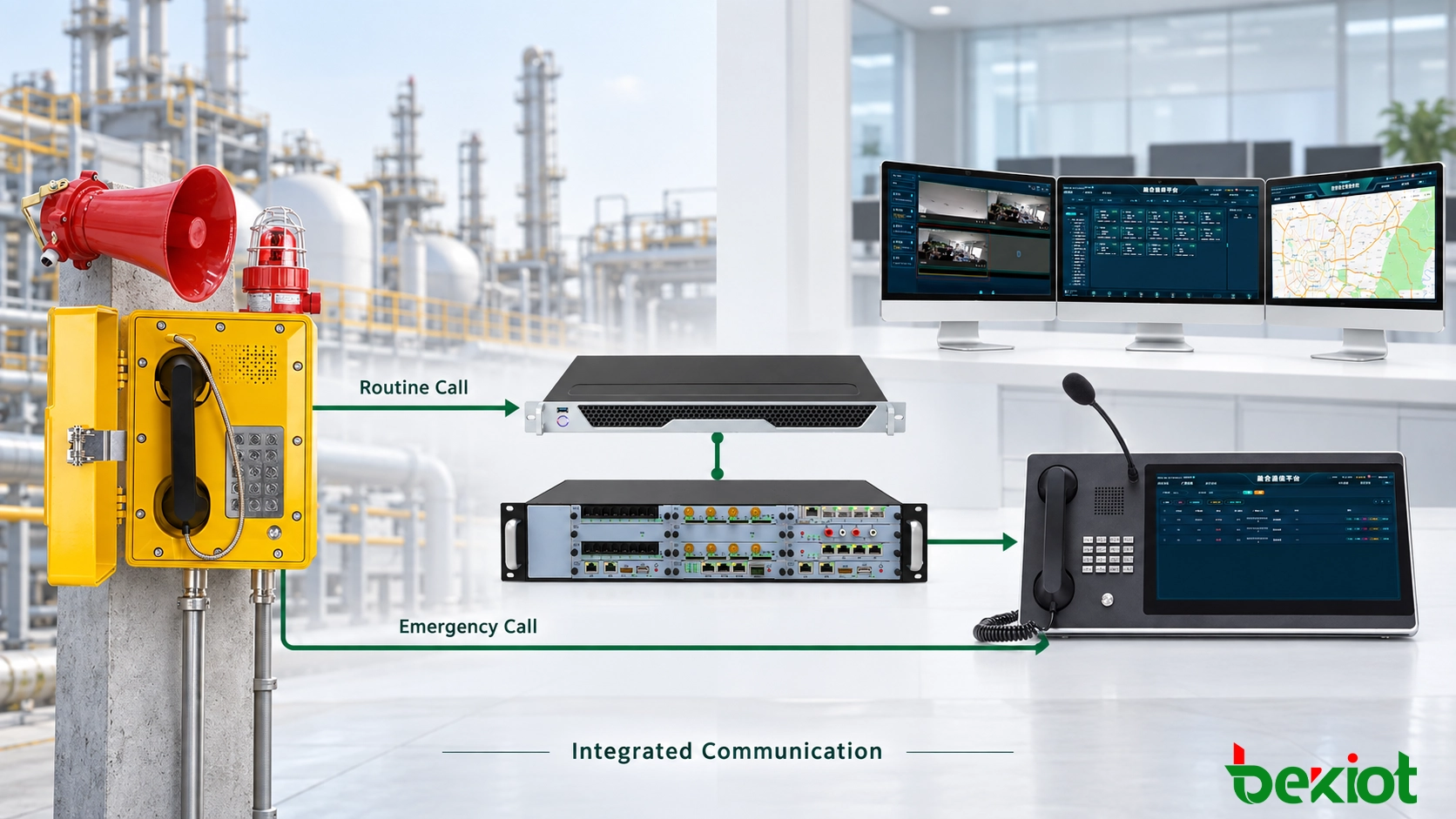

Abb. 3 – Eine kombinierte Architektur trennt die Routineanrufverwaltung von der Notfallvermittlungskontrolle, während Feldtelefone über eine koordinierte Kommunikationsumgebung erreichbar bleiben.

Verwandtes Produkt: Becke Telcom EX-BH621 Explosionsgeschütztes SIP-Telefon

Wählen Sie die Architektur und verifizieren Sie den Anrufablauf

Der folgende Vergleich bietet einen praktischen Ausgangspunkt:

Prüfen Sie, ob das Telefon SIP oder analog ist

Ein explosionsgeschütztes SIP-Telefon kann sich direkt bei einer kompatiblen IP PBX oder Vermittlungsplattform registrieren. Ein analoges Modell benötigt einen FXS-Port, einen analogen Telefonadapter oder ein Sprachgateway, bevor es mit einem IP-basierten System kommunizieren kann.

Das Gateway wird Teil des Anrufpfads. Seine Stromversorgung, sein Portstatus, seine Netzwerkverbindung und sein Wiederherstellungsverhalten müssen in den Systemtest einbezogen werden.

Die Wiederverwendung vorhandener analoger Kabel kann den Umbauaufwand reduzieren, aber Kabellänge, Zustand und Verlegung müssen weiterhin überprüft werden. Eine Leitung, die während eines ruhigen Standorttests funktioniert, kann sich nach dem Hinzufügen weiterer Geräte, elektrischer Störungen oder Umwelteinflüssen anders verhalten.

Verifizieren Sie den vollständigen Kommunikationspfad

Die Inbetriebnahme darf nicht aufhören, wenn sich das Telefon erfolgreich registriert hat. Der Test muss bestätigen, was der Bediener sieht, wohin der Anruf geht und was nach dem Abheben geschieht.

Ein vollständiger Test umfasst:

• Normale Anrufe an genehmigte Nebenstellen

• Hotline- und Notfalltasten-Weiterleitung

• Eskalation unbeantworteter Anrufe

• Korrekte Geräte- und Standortanzeige

• Bidirektionale Sprachqualität unter tatsächlichem Standortlärm

• Aufzeichnungs-, Wiedergabe- und Zeitstempelgenauigkeit

• Bedienerweiterleitung und Konferenzfunktionen

• Alarm-, Rundfunk- oder Videoverknüpfung, wo konfiguriert

• Wiederherstellung nach Netzwerk-, Server- oder Stromunterbrechung

Feldtelefone und Kommunikationsserver können in kontrollierten Netzwerksegmenten mit Zugriff, der auf die erforderlichen SIP-, Medien- und Verwaltungsdienste beschränkt ist, platziert werden. Jedes Telefon sollte sein eigenes SIP-Konto verwenden, und der Administratorzugriff muss von den täglichen Bedienerberechtigungen getrennt bleiben.

Wenn verschlüsselte Signalisierung oder Medien erforderlich sind, muss die Kompatibilität über den gesamten Pfad getestet werden. Eine Nichtübereinstimmung bei Transport, Zertifikaten oder unterstützten Codecs kann die Kommunikation verhindern, selbst wenn jedes Gerät für sich allein korrekt funktioniert.

Jedes Testergebnis sollte das Telefon, den Installationsort, den Anrufpfad, die Antwortposition und das beobachtete Ergebnis identifizieren. Das Aufzeichnen des Ergebnisses nur gegen einen Modellnamen bringt wenig Nutzen, wenn viele identische Geräte installiert sind.

Das Anschließen eines Telefons an eine andere zentrale Plattform ändert nichts an seiner Zertifizierung für den Gefahrenbereich. Das ausgewählte Modell, die Kabeleinführungen, die Stromversorgung, die Montagemethode und das Zubehör müssen weiterhin den Anforderungen des Installationsbereichs entsprechen.

Eine IP PBX ist normalerweise die einfachere Wahl für kontrollierte Nebenstellenanrufe. Ein Vermittlungssystem wird wertvoller, wenn Bediener sofortige Standortkenntnis, Notfallpriorität und koordinierte Reaktion benötigen. Wenn beide Anforderungen bestehen, hält eine integrierte Architektur Routineanrufe und Vorfallsbearbeitung in einer geplanten Kommunikationsumgebung zusammen.

FAQ

Kann sich ein explosionsgeschütztes SIP-Telefon direkt bei einer IP PBX registrieren?

Ja, wenn das Telefon und die IP PBX kompatible SIP-, Codec-, Transport- und Authentifizierungseinstellungen verwenden. Der Registrierung sollten Tests für eingehende, ausgehende und Wiederherstellungsanrufe folgen.

Ersetzt ein Vermittlungssystem die IP PBX?

Nicht unbedingt. Einige Vermittlungsplattformen enthalten SIP-Anrufsteuerungsfunktionen, während andere mit einer separaten IP PBX oder einem SIP-Server arbeiten. Die Architektur hängt von den Nebenstellendiensten, dem Trunk-Zugang, der Redundanz und den Vermittlungsanforderungen ab.

Kann ein analoges explosionsgeschütztes Telefon an ein IP-Vermittlungssystem angeschlossen werden?

Ja. Ein kompatibles FXS-Gateway oder ein analoger Telefonadapter wandelt die analoge Telefonschnittstelle in SIP oder ein anderes vom zentralen System akzeptiertes Protokoll um.

Kann dasselbe Telefon Routine- und Notrufe tätigen?

Ja. Routineanrufe können dem normalen Wahlplan folgen, während eine dedizierte Notfalltaste oder Hotline-Route dringende Anrufe an die Vermittlungszentrale sendet. Das Telefon und die zentrale Plattform müssen die erforderliche Weiterleitungsmethode unterstützen.

Welche Architektur ist für einen industriellen Notfallstandort besser?

Ein Vermittlungssystem oder eine integrierte PBX-und-Vermittlungs-Architektur ist im Allgemeinen besser geeignet, wenn der Standort Notfallpriorität, Standortanzeige, Aufzeichnung, Gruppenkommunikation und Alarmverknüpfung erfordert. Die endgültige Wahl sollte dem dokumentierten Vorfallsbearbeitungsprozess folgen.
