Ein leistungsstarker SIP-Säulenlautsprecher mag für einen großen Außenbereich geeignet sein, aber seine Nennleistung verrät dem Ingenieur nicht, wie viele Lautsprecher der Standort benötigt. Die Antwort hängt davon ab, wo sich Personen aufhalten, wie hoch der Hintergrundgeräuschpegel ist und was sich zwischen Lautsprecher und Hörer befindet.

Betrachten Sie zwei Standorte ähnlicher Größe. Der eine ist eine offene Campusstraße mit geringem Verkehr und klaren Sichtlinien. Der andere ist ein Logistikhof, der durch Lagerhallen, parkende Anhänger und Containerstapel unterteilt ist. Obwohl ihre Gesamtflächen ähnlich sind, wird der zweite Standort normalerweise mehr Lautsprecherpositionen erfordern, weil mehrere Objekte den Schallweg unterbrechen.

Die Planung der Abdeckung sollte daher an den Orten beginnen, an denen Durchsagen verstanden werden müssen – nicht an der gesamten Standortfläche oder der höchsten auf der Produktseite angegebenen Wattzahl.

Kennzeichnen Sie die Bereiche, die tatsächlich eine Beschallung benötigen

Die erste Zeichnung sollte die erforderlichen Hörbereiche zeigen, anstatt eine einzelne Grenze um das gesamte Grundstück zu ziehen. Leere Flächen, Sperrzonen und ungenutzte Ecken benötigen nicht unbedingt die gleiche Abdeckung wie Produktionszonen, Eingänge oder Evakuierungswege.

Auf einem Industrie- oder Logistikgelände umfasst die Abdeckungszeichnung normalerweise:

• Außenarbeitsplätze und Produktionsbereiche

• Laderampen und Fahrzeugwartezonen

• Hauptstraßen und Fußgängerwege

• Tore, Sicherheitsposten und Gebäudeeingänge

• Lagerplätze und Gerätebereiche

• Evakuierungswege und Sammelpunkte

Diese Standorte sollten dann nach Zweck unterteilt werden. Ein Ladebereich benötigt möglicherweise routinemäßige Fahrzeuganweisungen, während ein Sammelpunkt möglicherweise nur Notfallmitteilungen erhält. Wenn sie in separaten Beschallungszonen gehalten werden, wird verhindert, dass alltägliche Nachrichten über das gesamte Gelände gesendet werden.

Auch physische Grenzen spielen eine Rolle. Eine Lagerhallenwand, ein Lagertank oder eine Containerreihe kann eine Verwaltungszone in mehrere akustische Bereiche teilen. Anstatt zu versuchen, den Schall um ein Hindernis herumzuzwingen, ist es normalerweise besser, auf der gegenüberliegenden Seite einen weiteren Lautsprecher zu installieren.

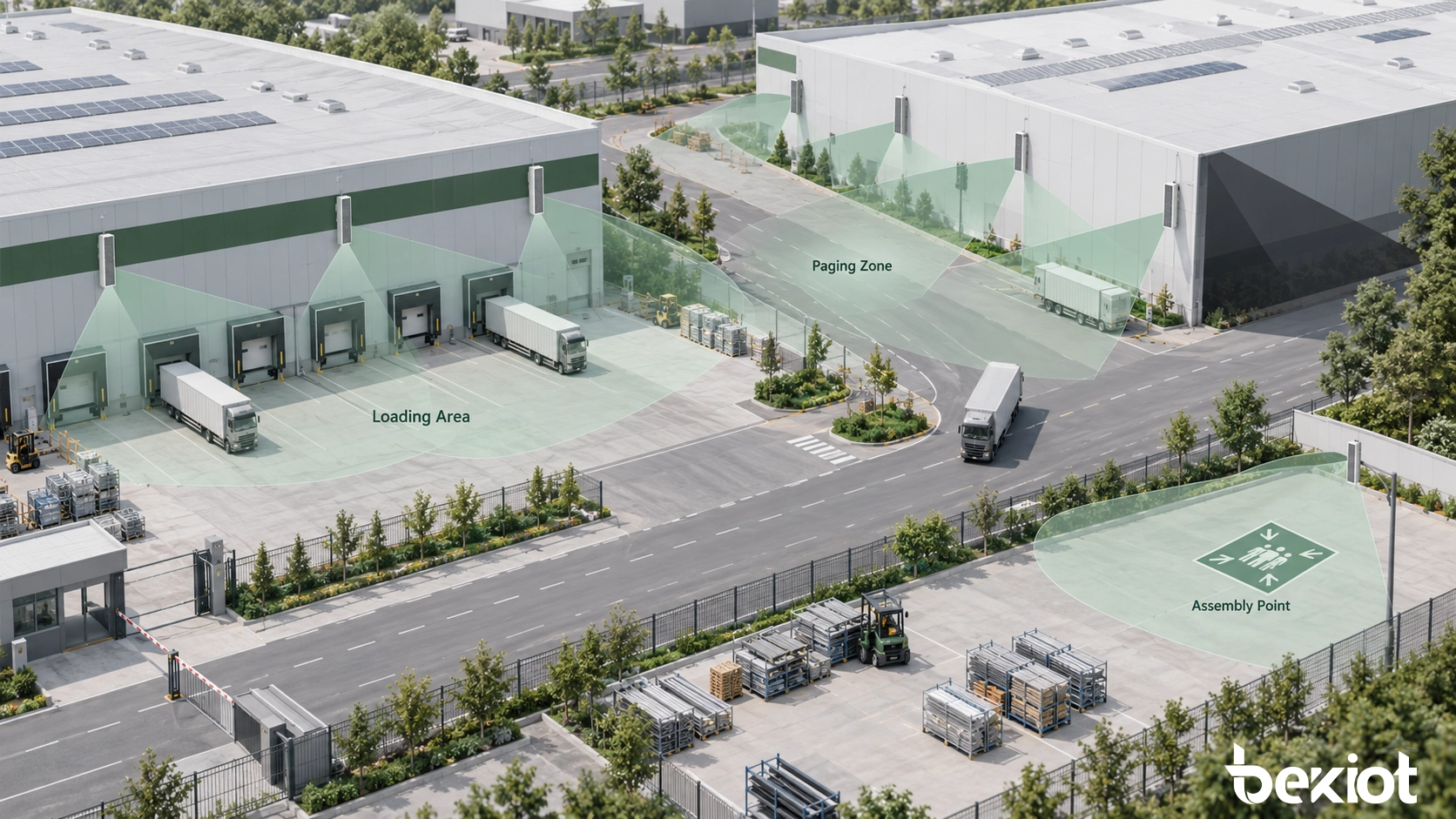

Abb. 1 – Die erforderlichen Hörbereiche und physischen Hindernisse sollten markiert werden, bevor die Anzahl der Lautsprecher geschätzt wird.

Verwenden Sie Geräusche und Hörweite, um jede Position auszuwählen

Die Außenbeschallung ist für verständliche Sprache ausgelegt. Es reicht nicht aus, einen Ton aus der Ferne zu hören, wenn die Arbeiter die darauf folgende Anweisung nicht verstehen können.

Der Hintergrundgeräuschpegel sollte bei laufendem Betrieb überprüft werden. Messungen, die vor Schichtbeginn durchgeführt werden, spiegeln möglicherweise nicht die Bedingungen in der Nähe von laufenden Maschinen, Laderfahrzeugen, Lüftungsanlagen oder stark befahrenen Zufahrtsstraßen wider.

Der Lautsprecherausgang muss deutlich über dem örtlichen Geräuschpegel bleiben, wobei der erforderliche Abstand durch die Projektumgebung und die geltende Norm bestimmt wird. Wenn die Lautstärke zu stark erhöht wird, kann dies ein weiteres Problem verursachen: Personen in der Nähe des Lautsprechers sind übermäßiger Schallbelastung ausgesetzt, während entfernte Hörer die Sprache immer noch nicht klar verstehen.

Die Entfernung reduziert den verfügbaren Schallpegel

In einem ungehinderten Freifeld fällt der Schalldruck ab, wenn sich der Hörer vom Lautsprecher entfernt. Eine Verdoppelung der Entfernung kann den Schallpegel um etwa 6 dB reduzieren. Außenflächen, Wände, Wind und umgebende Strukturen können das tatsächliche Ergebnis verändern.

Diese Beziehung ist während der vorläufigen Planung nützlich. Sie zeigt, warum ein hoher Pegel in 10 m Entfernung keine ausreichende Abdeckung in 40 oder 50 m Entfernung bestätigt. Die am weitesten entfernte erforderliche Hörposition muss separat bewertet werden.

Hindernisse erzeugen akustische Schatten

Der Direktschall kann durch Gebäude, Maschinen, Container und Landschaftsgestaltung abgeschwächt werden. Ein an einem Ende eines Lagers montierter Lautsprecher kann die offene Straße abdecken, erreicht aber möglicherweise nicht eine Laderposition um die Ecke.

Die Standortzeichnungen sollten diese Hindernisse zeigen, aber Zeichnungen allein sind nicht immer ausreichend. Temporäre Materialien, parkende Fahrzeuge und saisonale Vegetation können die Abdeckung nach der Installation verändern. Standorte mit wechselnden Layouts profitieren von kürzeren Lautsprecherabständen und flexibler Übertragungsgruppierung.

Sprache erfordert mehr als nur hörbare Lautstärke

Reflexionen an Metallwänden, Gebäudefassaden und überdachten Ladebereichen können dazu führen, dass Wörter sich überlappen. Das Problem wird oft schlimmer, wenn mehrere Lautsprecher dieselbe Durchsage aus verschiedenen Richtungen in denselben Bereich senden.

Bei Sprachdurchsagen ist eine klare Nachricht mit kontrolliertem Pegel nützlicher als maximale Leistung. Daher sollte während der Inbetriebnahme repräsentative Sprache verwendet werden, anstatt sich nur auf Alarmtöne zu verlassen.

Montagehöhe, Richtung und Abstand festlegen

Ein geeigneter Montagepunkt hält den Lautsprecher von Fahrzeugen und Störungen fern und richtet seine Hauptabdeckung gleichzeitig auf die Hörer. Gebäudewände, Beleuchtungsmasten und speziell angefertigte Halterungen sind übliche Optionen.

Eine sehr hohe Montage kann den ungehinderten Schallweg vergrößern, aber auch zu viel Schall über den Zielbereich hinwegschicken. Die endgültige Höhe und der Abwärtswinkel sollten der vertikalen Abstrahlung des Lautsprechers und der Entfernung zu den vorgesehenen Hörern folgen.

Folgen Sie der Bewegungsrichtung

Entlang von Service-Straßen, Plattformen und Fußgängerwegen sind Lautsprecher normalerweise effektiver, wenn sie in eine einheitliche Richtung ausgerichtet sind. Diese Anordnung gibt den Personen einen klareren Schallfortschritt, während sie sich durch den Bereich bewegen.

Die Installation zweier Lautsprecher direkt gegenüber kann dazu führen, dass der Hörer dieselben Wörter zu geringfügig unterschiedlichen Zeiten empfängt. Wenn eine gegenüberliegende Abdeckung unvermeidbar ist, sollten der Ausgangspegel, die Richtung und die Überlappung vor Ort überprüft werden.

Verwenden Sie kleinere Zonen rund um Gebäude

Ein einzelner Lautsprecher kann einen offenen Abschnitt eines Hofes abdecken, aber Bereiche, die hinter einem Gebäude versteckt sind, nicht zuverlässig versorgen. Separate Positionen in der Nähe von Eingängen, Laderampen oder Ecken bieten besser vorhersehbare Ergebnisse.

Kleinere Zonen verbessern auch die Betriebskontrolle. Ein Disponent kann einen Ladebereich anrufen, ohne Büros, benachbarte Produktionszonen oder das gesamte Gelände zu stören.

Halten Sie die Überlappung kontrolliert

Ein begrenztes Maß an Überlappung verhindert schwache Stellen zwischen benachbarten Lautsprechern. Eine zu große Überlappung kann die Sprachverständlichkeit erschweren, insbesondere wenn ein Lautsprecher wesentlich weiter vom Hörer entfernt ist als ein anderer.

SIP-Multicast kann kompatible Lautsprecher dabei unterstützen, denselben Audiostream gemeinsam zu starten. Es beseitigt jedoch nicht die durch unterschiedliche physische Entfernungen verursachte akustische Verzögerung. Die Platzierung muss weiterhin von der Hörposition aus überprüft werden.

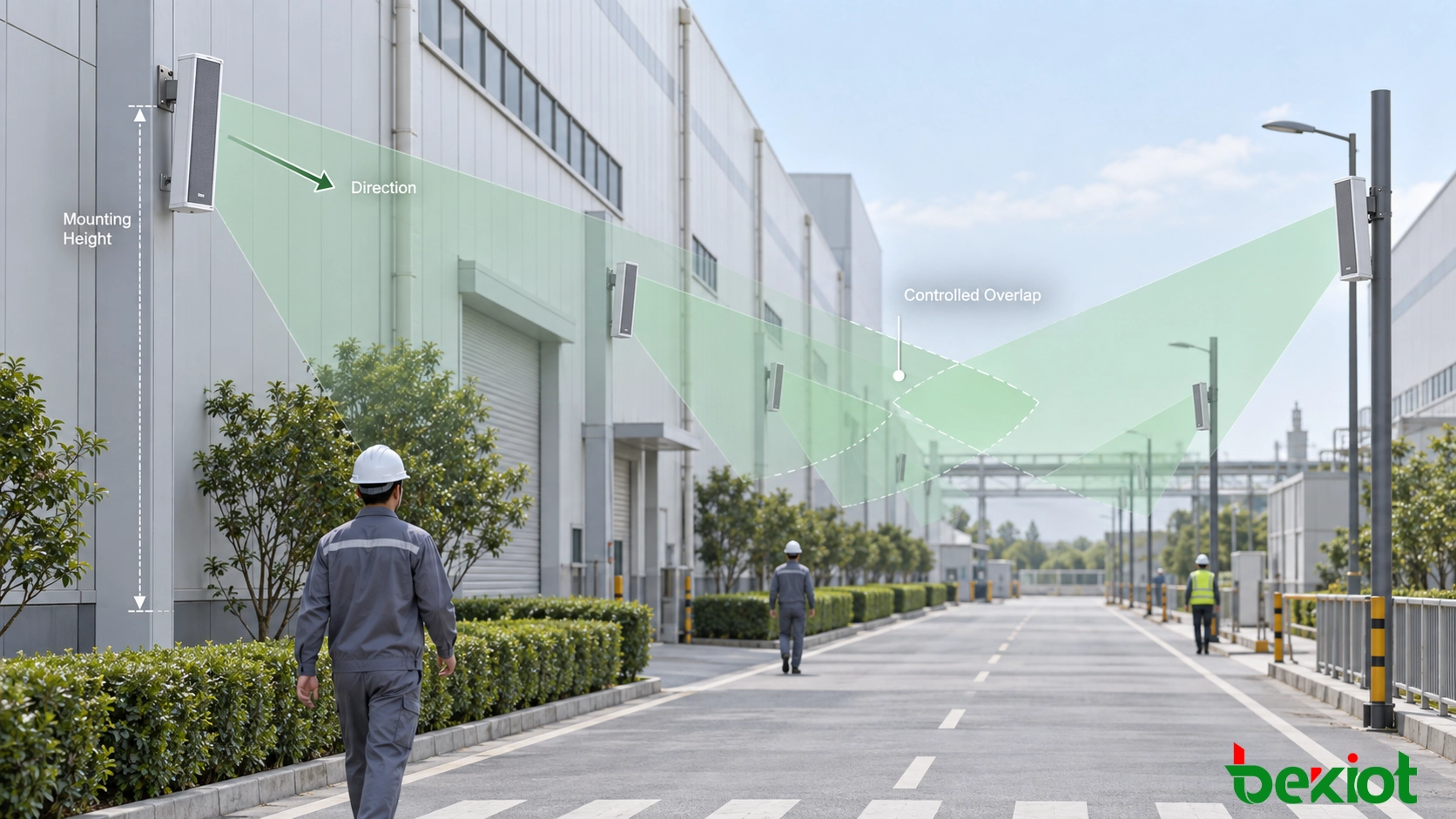

Abb. 2 – Die Lautsprecherrichtung und eine kontrollierte Überlappung helfen, eine gleichmäßige Sprachabdeckung entlang von Straßen, Höfen und Gebäudeeingängen aufrechtzuerhalten.

Passen Sie die Lautsprecherleistung an die Abdeckungsaufgabe an

Die Ausgangsleistung ist ein Teil der Lautsprecherauswahl. Empfindlichkeit, Schalldruckdaten, Richtcharakteristik und Installationsbedingungen bestimmen, wie effektiv diese Leistung in eine nutzbare Abdeckung umgewandelt wird.

Ruhige Eingänge und kurze Fußgängerwege können mit Modellen mit geringerer Leistung bedient werden. Große Höfe, Transportbereiche und Industriestandorte mit kontinuierlichem Maschinenlärm können eine höhere Leistung oder engere Lautsprecherabstände erfordern.

Ein leistungsstarker SIP-Säulenlautsprecher kann für breite Außenbeschallungszonen in Betracht gezogen werden, wenn eine hohe Sprachausgabe und wetterfeste Bauweise erforderlich sind. Ihm sollte kein fester Abdeckungsradius zugewiesen werden, ohne seine akustischen Daten und die vorgesehenen Montagebedingungen zu prüfen.

Ein leistungsstarker Lautsprecher mag die Anzahl der Geräte zu reduzieren scheinen, kann aber ein ungleichmäßiges Ergebnis liefern: übermäßige Lautstärke in der Nähe des Geräts und schwache Sprache am fernen Ende der Zone. Mehrere gut positionierte Lautsprecher, die unterhalb ihrer maximalen Leistung betrieben werden, sorgen oft für einen konsistenteren Hörpegel.

Die Leistungsauswahl sollte anhand der folgenden Faktoren überprüft werden:

• Der am weitesten entfernten erforderlichen Hörposition

• Normalen und Spitzen-Hintergrundgeräuschpegeln

• Der Lautsprecherempfindlichkeit und der Richtwirkungsabdeckung

• Der Montagehöhe und dem Winkel

• Gebäuden und Geräten im Schallweg

• Ob die Zone routinemäßige oder Notfallnachrichten überträgt

Verwandte Produkte: SIP-Lautsprecher von Becke Telcom

Schätzen Sie die Anzahl anhand eines standortbasierten Layouts

Die Anzahl der Lautsprecher kann geschätzt werden, nachdem die Hörzonen, Hindernisse und verfügbaren Montagepunkte markiert wurden. Der grundlegende Planungsprozess kann auf fünf Schritte reduziert werden:

1. Markieren Sie die erforderlichen Hörbereiche auf der neuesten Standortzeichnung.

2. Erfassen Sie repräsentative Geräuschpegel und wichtige Hindernisse.

3. Wählen Sie praktische Montagepositionen und richten Sie jeden Lautsprecher auf seine Zone aus.

4. Überprüfen Sie die geschätzte Abdeckung anhand der akustischen Daten des Lautsprechers.

5. Installieren Sie ein repräsentatives Gerät und passen Sie das Layout nach Feldtests an.

Beispiel: Planung von Lautsprechern entlang einer industriellen Service-Straße

Betrachten Sie ein beispielhaftes Projekt mit einer 240 Meter langen Service-Straße, die zwischen zwei Werkstattgebäuden verläuft. Die Arbeiter nutzen drei Eingänge entlang der Straße, und der Fahrzeuglärm nimmt in der Nähe eines Ladebereichs am östlichen Ende zu.

Die Installation eines einzigen Lautsprechers in der Mitte würde in beide Richtungen eine große Hörweite schaffen. Die Gebäude würden außerdem den Schall daran hindern, zwei zurückgesetzte Eingänge zu erreichen.

Ein praktikableres vorläufiges Layout könnte mehrere gerichtete Positionen verwenden:

Dies ergibt eine erste Schätzung von vier Lautsprecherpositionen. Es handelt sich nicht um eine universelle Abstandsregel. Während der Tests könnte eine Position verschoben, ihr Winkel geändert oder ein zusätzliches Gerät installiert werden, wenn Fahrzeuglärm eine klare Sprache an den Laderampen verhindert.

Dieses Beispiel zeigt auch, warum es unzuverlässig ist, die Gesamtfläche durch eine feste Anzahl von Quadratmetern zu teilen. Die Standortform und die Hindernisse bestimmen das Layout, bevor die endgültige Lautsprecheranzahl festgelegt wird.

Netzwerk- und Stromverfügbarkeit bestätigen

Jede vorgeschlagene Position muss über einen geeigneten Netzwerk- und Strompfad verfügen. Der Entwurf sollte die Ethernet-Entfernung, die Verfügbarkeit von Switch-Ports, die VLAN-Zuweisung, die SIP-Registrierung und die Multicast-Unterstützung bestätigen, sofern Gruppenübertragungen erforderlich sind.

Bei Verwendung von PoE muss der Switch die erforderliche Leistung für alle angeschlossenen Endgeräte bereitstellen. Modelle mit höherer Leistung benötigen möglicherweise lokale Stromversorgung oder eine andere vom Hersteller angegebene Versorgungsanordnung.

Außeninstallationen benötigen außerdem abgedichtete Kabeleinführungen, geeignete Anschlussdosen, Erdung und Überspannungsschutz. Ein wetterfester Lautsprecher schützt keinen freiliegenden Stecker oder ein ungeeignetes Netzteil.

Testen Sie die installierte Abdeckung unter Arbeitsbedingungen

Die endgültige Anzahl wird vor Ort bestätigt. Die Tests sollten bei laufenden Maschinen, Lüftungsanlagen und normalem Verkehr durchgeführt werden. Ein leiser Test vor Produktionsbeginn kann eine schwache Abdeckung verschleiern.

Der Ingenieur sollte in der Mitte und an den Rändern jeder Zone sowie hinter Gebäuden und anderen identifizierten Hindernissen hören. Besondere Aufmerksamkeit sollte Evakuierungswegen, Ladebereichen und den Positionen gelten, die am weitesten von einem Lautsprecher entfernt sind.

Der Abnahmetest sollte Folgendes überprüfen:

• Ob mündliche Anweisungen in der gesamten Zone verständlich sind

• Ob ein Gebäude oder eine Ausrüstung einen schwachen Bereich schafft

• Ob benachbarte Lautsprecher ablenkende, zeitverzögerte Audiosignale erzeugen

• Ob die Lautstärke zwischen nahen und entfernten Positionen stark wechselt

• Ob jeder Lautsprecher zur richtigen SIP- oder Multicast-Gruppe gehört

• Ob Notfallaudio routinemäßige Durchsagen korrekt übersteuert

Wenn eine Position den Test nicht besteht, sollte die Erhöhung der Lautstärke nicht die automatische Reaktion sein. Überprüfen Sie zuerst die Lautsprecherrichtung, den Montagewinkel, Hindernisse und die Überlappung mit benachbarten Einheiten. Die Neuausrichtung eines Lautsprechers kann die Klarheit verbessern, ohne den gesamten Bereich lauter zu machen.

Die fertige Zeichnung sollte die Position, Höhe, Richtung, Netzwerkadresse und Beschallungsgruppe jedes Lautsprechers dokumentieren. Sie wird dann zur Referenz für Wartungsarbeiten und für zukünftige Änderungen an Gebäuden, Lagerlayouts oder Verkehrswegen.

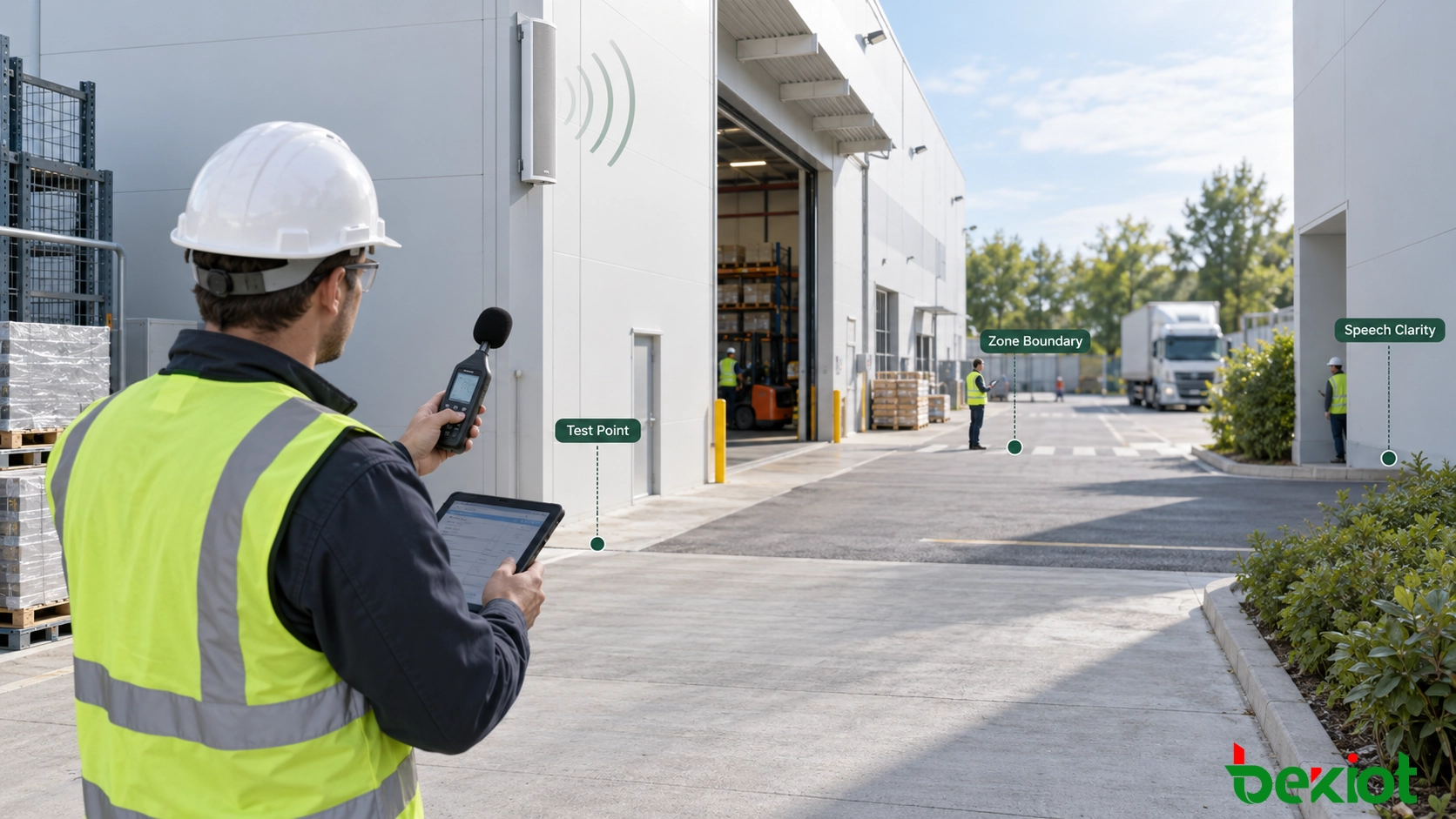

Abb. 3 – Die Sprachverständlichkeit sollte an den Zonengrenzen und hinter Hindernissen bei normalem Betrieb überprüft werden.

Die Anzahl der für einen Außenstandort erforderlichen SIP-Säulenlautsprecher wird durch das Abdeckungslayout bestimmt, nicht durch eine einzelne Nennleistung oder eine Flächenformel. Markieren Sie die Hörzonen, identifizieren Sie Geräusche und Hindernisse, wählen Sie gerichtete Montagepositionen und überprüfen Sie dann das Ergebnis vor Ort.

Dieser Prozess kann zu einer höheren Anzahl von Lautsprechern führen als eine einfache Flächenschätzung, vermeidet jedoch übermäßige Lautstärke, verpasste Durchsagen und kostspielige Änderungen nach der Installation.

FAQ

Wie weit kann ein SIP-Säulenlautsprecher im Außenbereich gehört werden?

Die nutzbare Entfernung hängt von der akustischen Leistung, der Lautsprecherempfindlichkeit, der Richtung, der Montagehöhe, dem Hintergrundgeräusch und physischen Hindernissen ab. Die Projektplanung sollte die Entfernung verwenden, bei der die Sprache verständlich bleibt, und nicht den entferntesten Punkt, an dem ein Geräusch wahrgenommen werden kann.

Kann ein einziger leistungsstarker SIP-Säulenlautsprecher einen gesamten Außenhof abdecken?

Er kann eine große offene Fläche abdecken, aber Gebäude, Maschinen, Container und hohe Geräuschpegel können schwache Stellen erzeugen. Eine Abdeckungszeichnung und ein Sprachtest vor Ort sind erforderlich, bevor ein einzelner Lautsprecher als ausreichend akzeptiert werden kann.

Wie hoch sollte ein SIP-Säulenlautsprecher im Außenbereich installiert werden?

Er sollte hoch genug sein, um Fahrzeuge, Störungen und unbefugten Zugriff zu vermeiden, und gleichzeitig auf die Hörer ausgerichtet bleiben. Die endgültige Höhe hängt von der vertikalen Abstrahlung des Lautsprechers, der Abdeckungsentfernung und der verfügbaren Montagestruktur ab.

Wie wird die endgültige Anzahl von SIP-Säulenlautsprechern bestätigt?

Beginnen Sie mit einem geschätzten Layout basierend auf Geräuschen, Entfernung, Hindernissen und akustischen Daten. Die Anzahl wird nach Tests repräsentativer Lautsprecher unter normalen Betriebsbedingungen vor Ort endgültig festgelegt.
