Hochspannungs-Lasttrennschalter sind Schaltgeräte, die in Mittel- und Hochspannungsnetzen eingesetzt werden, um unter festgelegten Betriebsbedingungen Lastströme einzuschalten, zu führen und zu unterbrechen. Sie finden übliche Verwendung in Ringkabelfeldern (Ring Main Units), Ortsnetzstationen, Freileitungen, industriellen Energieversorgungssystemen, Transformatorabzweigen, Kabelnetzen, Umspannwerken erneuerbarer Energien und Projekten zur Automatisierung der Verteilnetze.

Ein Lasttrennschalter ist nicht dasselbe wie ein Leistungsschalter. Seine Hauptaufgabe besteht im Schalten und Trennen von Lastströmen, während ein Leistungsschalter für die Unterbrechung von Kurzschlussströmen ausgelegt ist. In vielen Verteilnetzen werden Lasttrennschalter zusammen mit Sicherungen, Schutzrelais, Trennschaltern, Erdungsschaltern, Verriegelungen und Steuergeräten eingesetzt, um einen sicheren Betrieb und eine zuverlässige Energieverteilung zu gewährleisten.

Ein Hochspannungs-Lasttrennschalter ermöglicht das kontrollierte Schalten des normalen Laststroms; er muss jedoch entsprechend seiner Bemessungsdaten und den Sicherheitsregeln des Stromnetzes ausgewählt, betrieben und instand gehalten werden.

Grundlegende Bedeutung eines Hochspannungs-Lasttrennschalters

Ein Hochspannungs-Lasttrennschalter ist ein mechanisches Schaltgerät, das dazu bestimmt ist, Stromkreise unter Last zu öffnen und zu schließen. Er versetzt das Bedienpersonal oder Automatisierungssysteme in die Lage, Teile eines Verteilnetzes unter normalen Betriebsbedingungen zuzuschalten, freizuschalten, aufzutrennen oder umzulegen.

In der Praxis wird der Begriff „Hochspannung“ je nach Region und Branche unterschiedlich verwendet. Viele Lasttrennschalter in Verteilungsanwendungen sind für Spannungsebenen über 1 kV ausgelegt, insbesondere in Mittelspannungsnetzen wie 6-kV-, 10-kV-, 11-kV-, 12-kV-, 24-kV-, 33-kV- und 35-kV-Systemen. Die genaue Spannungsebene, das Isolationsniveau, die Bemessungsstromstärke und das Schaltvermögen müssen mit der Projektauslegung und den geltenden Normen übereinstimmen.

Lastschaltfunktion

Die Hauptfunktion des Geräts ist das Schalten des Laststroms. Es kann also den im Normalbetrieb fließenden Strom unterbrechen, wie z. B. den Laststrom eines Transformators, den Abzweigstrom, den Kabel-Ladestrom oder den Laststrom einer Freileitung, soweit dies seiner Bemessungsleistung entspricht.

Diese Funktion ist wichtig, weil das Öffnen eines unter Last stehenden Hochspannungskreises einen Lichtbogen verursacht. Ein Lasttrennschalter verfügt über eine Lichtbogenlöscheinrichtung, damit der Lichtbogen innerhalb der vorgegebenen Schaltbedingungen sicher beherrscht und gelöscht werden kann.

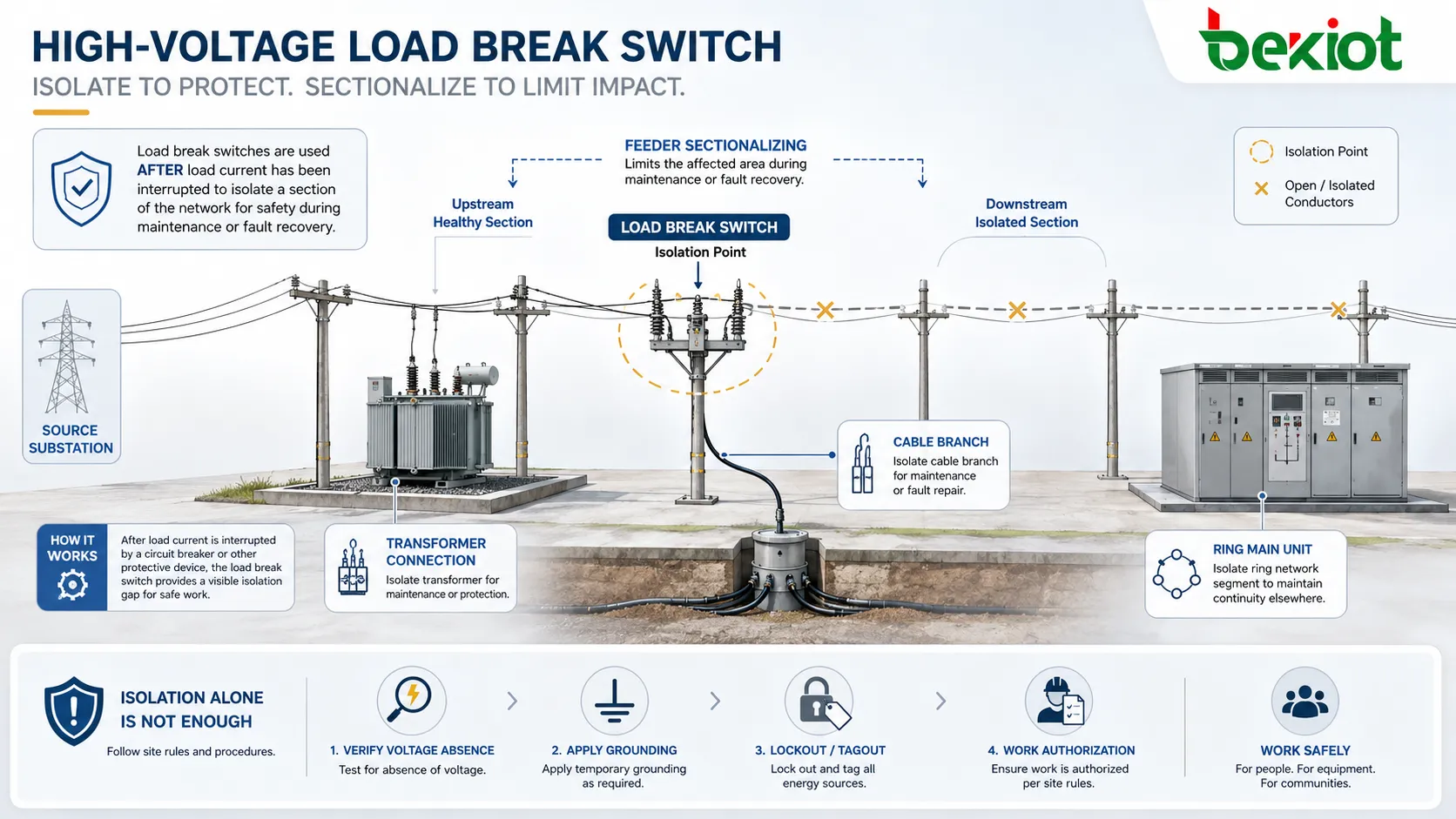

Trennfunktion und Aufteilung des Netzes

Viele Lasttrennschalter werden eingesetzt, um nach Unterbrechung des Laststroms einen Leitungsabschnitt, einen Transformator, einen Kabelabzweig oder ein Ringnetzsegment sicher zu isolieren. In Verteilnetzen hilft das Auftrennen, den betroffenen Bereich bei Wartungs- oder Störungsbeseitigungsarbeiten einzugrenzen.

Die Trennstellung muss gemäß der Schaltanlagenkonstruktion eindeutig sichtbar oder zuverlässig angezeigt werden. Für Instandhaltungsarbeiten reicht die Trennung allein nicht aus; zusätzlich sind Spannungsfreiheitsprüfung, Erdung, Abschließverfahren (Lockout) und eine Arbeitsfreigabe nach den örtlichen Regeln erforderlich.

Funktionsprinzip

Das Funktionsprinzip eines Lasttrennschalters beruht auf einer schnellen Kontakttrennung und Lichtbogenlöschung. Wird der Schalter unter Last geöffnet, trennen sich die beweglichen und feststehenden Kontakte. Zwischen den Kontakten entsteht ein Lichtbogen, da der Strom kurzzeitig weiter über das ionisierte Gas oder Lichtbogenmedium fließt.

Der Schalter muss den Lichtbogen daraufhin dehnen, kühlen, teilen, beblasen oder auf andere Weise löschen, damit der Strom sicher unterbrochen wird. Die Methode der Lichtbogenlöschung hängt von der Bauart des Schalters ab. Gängige Bauformen arbeiten mit Luft, Gas, Vakuum, bei älteren Anlagen mit Öl oder anderen Lichtbogenlöschsystemen.

Kontaktöffnung und Lichtbogenentstehung

Im geschlossenen Zustand fließt der Strom über den Hauptstrombahn. Beim Öffnen trennen sich die Kontakte schnell. Da der Stromkreis Induktivitäten und elektrische Energie aufweist, kommt der Stromfluss nicht augenblicklich zum Erliegen. Dies führt zur Bildung eines Lichtbogens.

Wird der Lichtbogen nicht beherrscht, kann er Kontakte, Isolierungen und benachbarte Anlagenteile beschädigen. Er stellt zudem ein ernstes Sicherheitsrisiko dar. Aus diesem Grund muss der Lasttrennschalter ein auf den erwarteten Laststrom und die Betriebsweise abgestimmtes Bemessungs-Schaltvermögen aufweisen.

Lichtbogenlöschung

Die Lichtbogenlöschung ist der Prozess, bei dem der Lichtbogen zum Verlöschen gebracht und die dielektrische Festigkeit zwischen den offenen Kontakten wiederhergestellt wird. Verschiedene Bauformen nutzen verschiedene Verfahren: Luft-Lasttrennschalter können Löschkammern, Löschhörner oder Lichtbogenlöscheinrichtungen besitzen. Gasisolierte Ausführungen nutzen die Gasströmung und Isolationseigenschaften des Gases. Vakuumschalter lassen den Lichtbogen in einer geschlossenen Vakuumkammer erlöschen.

Das Ziel ist identisch: den Laststrom zu unterbrechen, ohne dass der Lichtbogen weiterbrennt oder außerhalb sicherer Grenzen neu zündet. Der Schalter muss für die vorgesehenen Werte für Spannung, Strom, Frequenz und Schalthäufigkeit geprüft und bemessen sein.

Kraftspeichermechanismus

Viele Lasttrennschalter verwenden einen Sprungfeder- oder Kraftspeicherantrieb. Das Bedienpersonal spannt den Mechanismus manuell oder motorisch vor, und der Mechanismus gibt die gespeicherte Energie schlagartig frei, um die Kontakte schnell zu bewegen.

Eine schnelle und reproduzierbare Kontaktbewegung ist wichtig, da eine langsame Handbewegung die Lichtbogenzeit verlängern und die Schaltzuverlässigkeit mindern kann. Kraftspeichermechanismen verringern die Abhängigkeit der Schaltgeschwindigkeit von der manuellen Betätigung.

Stellungen „Ein“, „Aus“ und „Geerdet“

Einige Schaltanlagen bieten mehrere Stellungen wie „Ein“, „Aus“ und „Geerdet“. Die Stellung „Ein“ schließt den Stromkreis. Die Stellung „Aus“ trennt den Stromkreis auf. Die Stellung „Geerdet“ verbindet die freigeschaltete Seite über einen Erdungsschalter mit Erde.

Die Stellungsanzeige muss eindeutig und zuverlässig sein. Verriegelungen werden häufig eingesetzt, um gefährliche Schaltvorgänge zu verhindern, etwa das Einschalten eines Erdungsschalters auf einen spannungsführenden Kreis oder das Zuschalten des Lasttrennschalters bei eingelegtem Erdungsschalter.

Wesentliche Konstruktionsbestandteile

Ein Hochspannungs-Lasttrennschalter besteht aus elektrischen, mechanischen, isolierenden und steuernden Komponenten. Die genaue Bauweise hängt davon ab, ob es sich um eine Innenraum- oder Freiluftausführung, eine luftisolierte oder gasisolierte Variante, einen Mastschalter, eine metallgekapselte Anlage oder einen integrierten Teil einer Ringkabeleinheit handelt.

Hauptkontakte

Die Hauptkontakte führen im geschlossenen Zustand den Betriebsstrom. Sie müssen einen geringen Übergangswiderstand, ausreichende thermische Belastbarkeit und genügend mechanische Festigkeit aufweisen.

Kontaktabbrand, Oxidation, falsche Ausrichtung oder Überhitzung können die Zuverlässigkeit reduzieren. Regelmäßige Inspektionen und Wartungen sollten gemäß den Herstellerangaben und den örtlichen Wartungsrichtlinien durchgeführt werden.

Lichtbogenlöschsystem

Das Lichtbogenlöschsystem kontrolliert den Lichtbogen während des Ausschaltvorgangs. Es kann aus Laufschienen, Löschblechen, Löschkammern, Gasströmungskanälen, Vakuumröhren oder lichtbogenfesten Strukturen bestehen.

Dieses Bauteil ist entscheidend für sicheres Lastschalten. Ist das Lichtbogenlöschsystem beschädigt oder verunreinigt, kann der Schalter den Laststrom unter Umständen nicht sicher unterbrechen.

Isoliersystem

Das Isoliersystem trennt aktive Teile von geerdeten Metallteilen, Leitern verschiedener Phasen und berührbaren Oberflächen. Die Isolierung kann aus Luftstrecken, festen Isolierstoffen, Gas, Porzellan, Epoxidharz oder Verbundwerkstoffen bestehen.

Das Isolationsverhalten kann durch Feuchtigkeit, Staub, Verschmutzung, Alterung, mechanische Beschädigung, Teilentladungen und fehlerhaften Einbau beeinträchtigt werden. Die Umgebungsbedingungen sind bei Auswahl und Wartung zu berücksichtigen.

Antriebsmechanismus

Der Antrieb setzt die Hand- oder Motorkraft in Kontaktbewegung um. Er kann aus Griffen, Wellen, Federn, Klinken, Gestängen, Motoren, Hilfsschaltern und mechanischen Stellungsanzeigen bestehen.

Der Antrieb muss geschmeidig und gleichmäßig laufen. Jegliches Klemmen, ungewöhnliche Geräusche, unvollständiger Bewegungsablauf oder fehlerhafte Stellungsanzeige sind vor der weiteren Nutzung durch qualifiziertes Personal zu untersuchen.

Verriegelungen und Anzeigen

Verriegelungen helfen, gefährliche Schaltfolgen zu verhindern. Stellungsanzeiger zeigen an, ob der Schalter offen, geschlossen oder geerdet ist. Hilfskontakte können Zustandssignale an Überwachungssysteme, SCADA-Plattformen oder Fernwirkeinrichtungen senden.

Eine zuverlässige Anzeige ist unerlässlich, da das Bedienpersonal den tatsächlichen Schaltzustand kennen muss, bevor Schalt-, Prüf-, Erdungs- oder Wartungsarbeiten durchgeführt werden.

Bauarten von Lasttrennschaltern

Lasttrennschalter können nach dem Isoliermedium, dem Installationsumfeld, der Betätigungsart und dem Einsatzzweck unterteilt werden. Jede Bauart hat spezifische Vor- und Nachteile.

Luftisolierter Lasttrennschalter

Luftisolierte Lasttrennschalter verwenden Luft als primäres Isoliermedium. Sie sind oft einfach aufgebaut, gut einsehbar und leichter zu inspizieren. Je nach Bauform werden sie in Innenraum-Schaltanlagen, Freiluft-Maststationen oder Verteilerschränken eingesetzt.

Luftisolierte Bauweisen benötigen ausreichende Abstände und können durch Verschmutzung, Feuchte, Salz, Staub und Umwelteinflüsse stärker beeinträchtigt werden. Wartung und Montagebedingungen sind entscheidend für die Langzeitzuverlässigkeit.

Gasisolierter Lasttrennschalter

Gasisolierte Lasttrennschalter finden sich häufig in kompakten Ringkabelfeldern und gekapselten Schaltanlagen. Die Schaltelemente sind in einem dichten, mit Isoliergas oder einem produktspezifischen alternativen Medium gefüllten Behälter untergebracht.

Diese Bauweise reduziert den Platzbedarf und verbessert den Schutz vor äußeren Umwelteinflüssen. Sie erfordert jedoch eine sorgfältige Überwachung der Kapselungsintegrität, gegebenenfalls des Gaszustandes, sowie die Beachtung herstellerspezifischer Wartungsvorschriften.

Vakuum-Lasttrennschalter

Vakuum-Lasttrennschalter nutzen Vakuumschaltröhren, um den Lichtbogen zu löschen. Die Vakuumschalttechnik ist aufgrund des hohen Schaltvermögens und der geschlossenen Lichtbogenumgebung weit verbreitet.

Zustand der Vakuumröhre, mechanischer Hub, Kontaktabbrandanzeige und Isolationskoordination sind gemäß dem Wartungsverfahren des Herstellers zu überprüfen.

Lasttrennschalter mit Sicherungsbestückung

Einige Lasttrennschalter sind mit Hochspannungssicherungen (HH-Sicherungen) kombiniert. Der Schalter übernimmt das normale Lastschalten, während die Sicherung den Kurzschlussschutz für Betriebsmittel wie Transformatoren gewährleistet.

Diese Kombination ist beim Schutz von Verteiltransformatoren üblich. Die richtige Auswahl der Sicherungsbemessung, des Schlagstiftmechanismus, der Phasenlogik und die Abstimmung mit dem vorgelagerten Netzschutz sind für den sicheren Einsatz entscheidend.

Lasttrennschalter im Vergleich zum Leistungsschalter

Ein Lasttrennschalter und ein Leistungsschalter steuern beide elektrische Stromkreise, ihre Aufgaben unterscheiden sich jedoch. Eine Verwechslung kann zu ernsthaften Auslegungs- und Sicherheitsproblemen führen.

Warum dieser Unterschied zählt

Ein Lasttrennschalter darf nur innerhalb seines Bemessungs-Schaltvermögens eingesetzt werden. Muss ein Kurzschlussstrom unterbrochen werden, so muss das System auf einen entsprechend bemessenen Leistungsschalter, eine Sicherung oder eine Schutzeinrichtung zurückgreifen.

Ein falscher Einsatz setzt Betriebsmittel und Personal schwerwiegenden Gefahren durch Lichtbögen, mechanische und thermische Einwirkungen sowie elektrischen Schlag aus. Die Geräteauswahl ist stets von qualifizierten Elektroingenieuren zu überprüfen.

Abstimmung mit Schutzeinrichtungen

In vielen Systemen ist der Lasttrennschalter Teil eines abgestuften Schutzkonzeptes. Vorgelagerte Leistungsschalter, strombegrenzende Sicherungen, Relais, Wiedereinschaltautomaten und Schutzeinstellungen arbeiten zusammen, um Fehler abzuschalten und betroffene Abschnitte zu isolieren.

Bei der Schutzabstimmung sind Kurzschlusspegel, Einschaltstromstöße von Transformatoren, Lastströme, Sicherungskennlinien, Relaiseinstellungen, Selektivität und die Sternpunktbehandlung zu berücksichtigen.

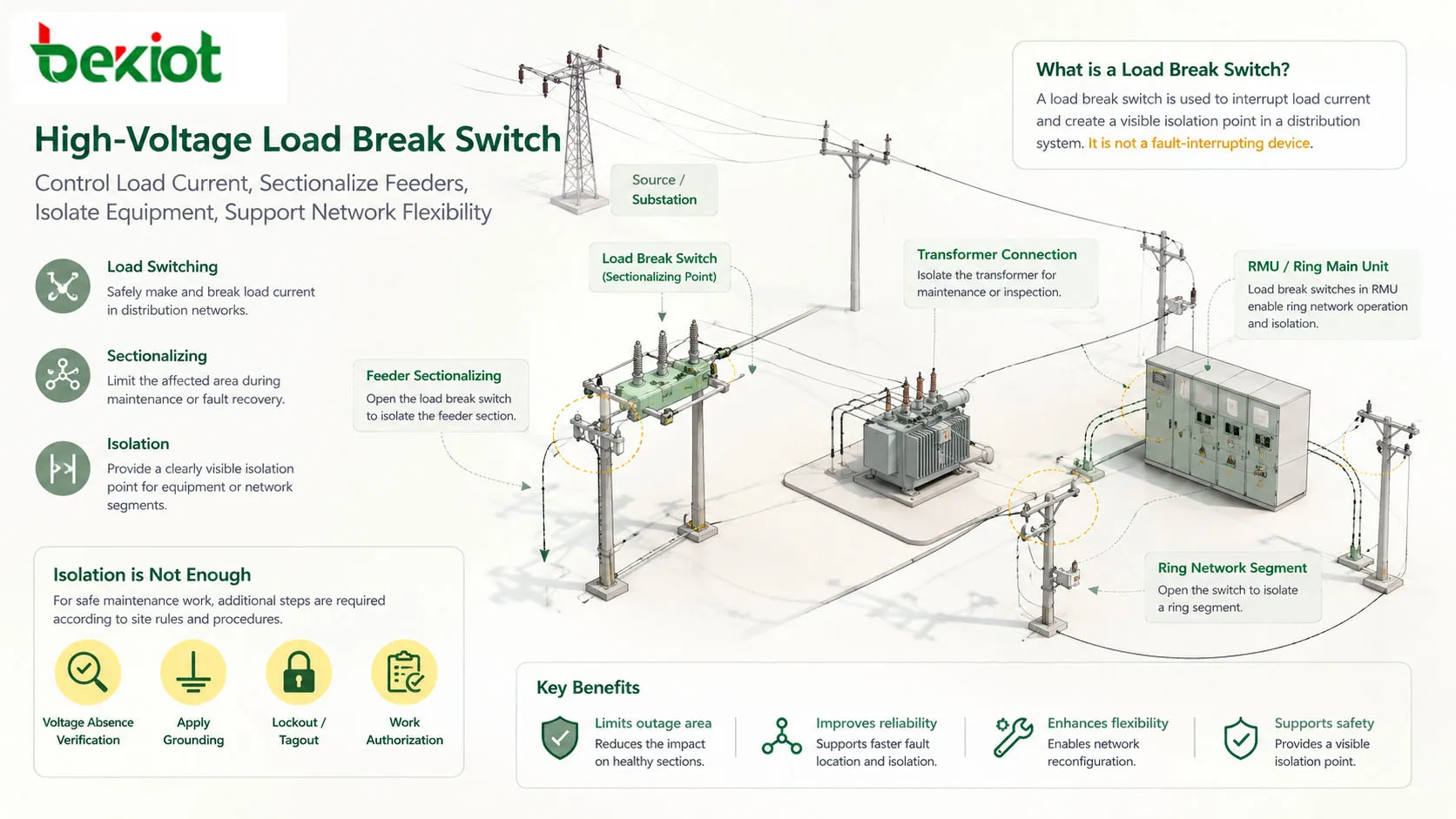

Anwendungen in der Energieverteilung

Hochspannungs-Lasttrennschalter sind weit verbreitet, weil sie praktische Schalt- und Auftrennfunktionen in Verteilnetzen bieten. Ihr Nutzen zeigt sich besonders dort, wo Bedienpersonal den Lastfluss kontrollieren und Netzteile sicher freischalten muss.

Ringkabeleinheiten (RMU)

In Ringkabeleinheiten werden Lasttrennschalter oft genutzt, um eingehende und abgehende Abzweige in Ringnetzen zu steuern. Dies ermöglicht es Netzbetreibern und Anlagenbetreibern, Störungen einzugrenzen, Versorgungswege umzuleiten und die Versorgungskontinuität aufrechtzuerhalten.

In kompakten RMU-Konstruktionen kann der Lasttrennschalter mit Erdungsschaltern, Sicherungen, Kabelanschlussräumen, Spannungsanzeigern, Verriegelungen und Fernüberwachungsgeräten kombiniert sein.

Verteiltransformator-Abzweige

Lasttrennschalter werden häufig an Transformatorabzweigen eingesetzt. Sie erlauben es, den Transformator unter normalen Lastbedingungen vom Hochspannungsnetz zu trennen. Kombiniert mit Sicherungen dienen sie zugleich dem Schutz des Transformators bei Fehlern.

Die Auswahl von Schalter und Sicherung muss auf die Bemessungsleistung des Transformators, den Einschaltstromstoß, den zu erwartenden Kurzschlusspegel und die Bedingungen der Schutzabstimmung abgestimmt sein.

Freileitungsnetze

Freiluft-Masttrennschalter können zur Auftrennung von Freileitungsabzweigen, zur Steuerung von Stichleitungen und zur Freischaltung für Wartungsarbeiten genutzt werden. Sie helfen Netzbetreibern, kleinere Netzabschnitte zu isolieren, anstatt ein großflächiges Gebiet abschalten zu müssen.

Freiluftgeräte müssen hinsichtlich Witterung, Verschmutzung, Gewittereinwirkung, mechanischer Festigkeit, Einbauhöhe und nach den örtlichen Gepflogenheiten des Netzbetreibers ausgewählt werden.

Industrielle Energieversorgungssysteme

In Industrieanlagen werden Lasttrennschalter in Betriebsunterwerken, Produktionseinspeisungen, Motorsteuerbereichen, Transformatorenräumen und Energieverteilerschränken genutzt. Sie dienen der Betriebsmittelfreischaltung, dem Abzweigwechsel und der Wartungsplanung.

In industrieller Umgebung treten oft Staub, Vibrationen, korrosive Atmosphären, hohe Kurzschlusspegel, häufige Schalthandlungen und strenge Sicherheitsvorschriften auf. Die Geräteauswahl muss diesen Standortbedingungen Rechnung tragen.

Erneuerbare-Energien- und Infrastrukturprojekte

Solarparks, Windparks, Batteriespeichersysteme, Bahnanlagen, Flughäfen, Tunnel, Häfen und Rechenzentren können Lasttrennschalter in Mittelspannungs-Sammel- und Verteilnetzen nutzen.

Diese Projekte erfordern häufig kompakte Schaltanlagen, Fernbetätigung, Zustandsüberwachung, hohe Zuverlässigkeit und klare Wartungsverfahren.

Sicherheitsgrundsätze vor jeglicher Schalthandlung

Das Schalten von Hochspannung ist gefährlich. Die Bediengrundsätze und Sicherheitsverfahren müssen von qualifiziertem Elektrofachpersonal anhand genehmigter Schaltanweisungen, Gerätehandbüchern, einer Gefährdungsbeurteilung vor Ort und den örtlichen Vorschriften festgelegt werden. Der folgende Inhalt ist ein Überblick zum Sicherheitsmanagement und ersetzt weder die formelle Freigabe noch die praktischen Verfahren vor Ort.

Nur qualifiziertes Personal

Hochspannungs-Lasttrennschalter dürfen nur von geschultem und autorisiertem Personal bedient, inspiziert, geprüft und instand gehalten werden. Das Personal muss den Gerätetyp, das Anlagenschema, die Bemessungsspannung, das Schaltvermögen, die Verriegelungslogik, Fehlerbedingungen und Notfallregeln kennen.

Unqualifizierte Personen dürfen keine Schaltanlagenfächer öffnen, Verriegelungen überbrücken, ungeschützte Hochspannungsgeräte betätigen oder Fehlersuche betreiben. Hochspannungssysteme können zu tödlichen Stromunfällen, Verbrennungen durch Störlichtbögen, Druckwellen und Geräteexplosionen führen.

Befolgung genehmigter Schaltaufträge

Schalthandlungen müssen nach genehmigten Schaltaufträgen oder Schaltprotokollen erfolgen. Diese Dokumente definieren den beabsichtigten Vorgang, die Anlagenkennzeichnung, die Reihenfolge, die Autorisierung, die Kommunikationsmethode und die Bestätigungsschritte.

Schaltaufträge helfen, Fehlschaltungen im falschen Feld, falsche Abzweigfreischaltungen, ungeplante Rückspeisungen und gefährliche Zuschaltungen zu vermeiden. In komplexen Systemen dürfen mündliche Annahmen niemals geprüfte schriftliche Verfahren ersetzen.

Anlagenidentifikation bestätigen

Vor jeder Schalthandlung müssen die Anlagenbezeichnung, die Abzweignummer, die Feldbeschriftung, die Schalterstellung, das Stromlaufschema und das Schaltziel bestätigt werden. Viele Unfälle geschehen, weil das falsche Gerät betätigt wird.

Klare Beschriftungen, Blindschaltbilder, SCADA-Anzeigen, Feldmarkierungen und Pläne vor Ort müssen widerspruchsfrei sein. Ist die Identifikation unklar, muss die Schaltung gestoppt werden, bis autorisiertes Personal die Frage klärt.

Geeignete persönliche Schutzausrüstung verwenden

Die Persönliche Schutzausrüstung (PSA) muss der Risikobewertung bezüglich Störlichtbogen und elektrischem Schlag entsprechen. Je nach Standort und Aufgabe kann das eine Störlichtbogenschutzkleidung, Gesichtsschutz, Isolierhandschuhe, Schutzhelm, Sicherheitsschuhe, Gehörschutz und isoliertes Werkzeug umfassen.

PSA ist die letzte, nicht die erste Verteidigungslinie. Sichere Anlagengestaltung, Freischaltung, Verriegelungen, Fernbetätigung, Schutztrennungen und korrekte Verfahren sollten die Exposition wo immer möglich reduzieren.

Allgemeiner Rahmen für das Sicherheitsverfahren

Sicherheitsprozeduren für die Bedienung von Lasttrennschaltern sollten auf Basis des tatsächlichen Gerätehandbuchs und des elektrischen Sicherheitsprogramms des Standorts entwickelt werden. Ein allgemeiner Rahmen umfasst Planung, Freigabe, Freischaltung, Spannungsprüfung, Erdung, Schalthandlung, Überwachung und Dokumentation.

Planung und Risikobewertung

Vor dem Schaltvorgang muss das Team verstehen, warum der Vorgang nötig ist, welche Anlagenteile betroffen sind, ob der Laststrom im Bemessungsbereich des Schalters liegt, ob nachgelagerte Anlagen rückspeisen könnten und welche Gefährdungen bestehen.

Die Risikobewertung muss die Störlichtbogenenergie, die Annäherungsgrenze für den elektrischen Schlag, die Systemerdung, gespeicherte Energien, den Zustand der Fernsteuerung, das Wetter bei Außenbetätigungen, Zugangsbeschränkungen und mögliche Auswirkungen auf Nutzer oder Produktion berücksichtigen.

Autorisierung und Kommunikation

Hochspannungsschaltungen sind von der verantwortlichen Stelle zu autorisieren. Die Kommunikation zwischen dem Schaltungsleiter, dem Bedienpersonal, den Instandhaltungsteams und den betroffenen Abteilungen muss klar und, wo erforderlich, dokumentiert sein.

Bei Mehraugen-Operationen sind die Rollen klar zu definieren. Je nach örtlicher Praxis kann eine Person den Schaltauftrag erteilen, eine weitere die Handlung ausführen und eine dritte den Zustand überprüfen.

Freischaltung und Abschließung (Lockout)

Wenn an Betriebsmitteln gearbeitet werden muss, müssen durch die Freischaltung alle möglichen gefährlichen Energiequellen abgetrennt werden. Abschließ- und Kennzeichnungsverfahren (Lockout/Tagout) sind gemäß dem genehmigten Energie-Isolierverfahren anzuwenden.

Die Freischaltung muss die normale Einspeisung, Ersatzeinspeisung, Rückspeisungsquellen, Eigenstromerzeuger, Kondensatorbatterien, Transformatoren, Hilfsstromkreise, Steuerspannung und gespeicherte elektrische Energie berücksichtigen.

Spannungsfreiheit prüfen

Bevor voraussichtlich freigeschaltete Anlagenteile geerdet oder berührt werden, muss qualifiziertes Personal die Spannungsfreiheit mit zugelassenen Prüfgeräten und Methoden feststellen.

Die Spannungsprüfung ist mit Sorgfalt durchzuführen, da eine inkorrekte Prüfung trügerische Sicherheit vermitteln kann. Zustand des Prüfgeräts, dessen Nennspannung, die Prüfmethode und der Prüfpunkt müssen zum Betriebsmittel und zur Spannungsebene passen.

Erdung vorschriftsmäßig anlegen

Die Erdung dient dem Schutz von Personen vor unerwarteten Zuschaltungen, induzierten Spannungen, Restladungen oder Rückspeisungen. Manche Schaltanlagen enthalten eingebaute Erdungsschalter, bei anderen Systemen ist tragbares Erdungszubehör erforderlich.

Erdungsverfahren sind gemäß den örtlichen Regeln auszuführen. Erdungspunkt, Reihenfolge, Gerätebemessung und Verifikationsmethode sind von qualifiziertem Fachpersonal für elektrische Sicherheit festzulegen.

Schaltvorgang dokumentieren

Schalthandlungen sind zu dokumentieren. Die Aufzeichnung kann Datum, Uhrzeit, Schaltenden, Anlagenkennung, Schaltauftragsnummer, Anfangsstellung, Endstellung, ungewöhnliche Feststellungen, Alarme und Prüfergebnisse umfassen.

Gute Aufzeichnungen dienen der Nachverfolgbarkeit, der Störungsuntersuchung, der Wartungsplanung und der späteren Überprüfung von Schalthandlungen.

Typische Gefährdungen und Risikosteuerung

Der Betrieb von Hochspannungs-Lasttrennschaltern birgt verschiedene Gefahren. Deren Verständnis hilft Teams, sicherere Verfahren zu entwickeln und geeignete Ausrüstung auszuwählen.

Störlichtbogen und Lichtbogenblast

Ein Störlichtbogen kann intensive Hitze, Licht, Schall und Druck freisetzen. Ein Lichtbogenblast erzeugt mechanische Kräfte und herumfliegende Trümmer. Diese Gefahren können bei Geräteversagen, Fehlbedienung, Isolationsdurchschlag oder Schalten auf einen Kurzschluss auftreten.

Zur Risikosteuerung gehören störlichtbogenfeste Schaltanlagen, Fernbetätigung, ordnungsgemäße Wartung, Verriegelungen, Schutztrennungen, Störlichtbogenberechnungen, PSA und strikte Schaltvorschriften.

Elektrischer Schlag

Ein elektrischer Schlag kann eintreten, wenn eine Person spannungsführende Teile berührt oder unzulässig nahe kommt. Hochspannung kann auch ohne Berührung durch einen Luftüberschlag bei zu geringem Abstand überschlagen.

Der Schutz vor elektrischem Schlag erfordert Abdeckungen, Isolation, Zugangsbeschränkungen, Spannungsfreiheitsprüfung, geeignetes Werkzeug, sichere Annäherungsgrenzen, Erdung und ausgebildetes Personal.

Rückspeisung und gespeicherte Energie

Rückspeisung kann von Generatoren, Transformatoren, Kondensatoren, parallel geführten Abzweigen, erneuerbaren Energieanlagen, USV-Anlagen oder angeschlossenen Geräten ausgehen. Gespeicherte Energie kann nach dem Öffnen des Hauptstromkreises weiter vorhanden sein.

Vor Arbeitsbeginn müssen die Verfahren alle möglichen Energiequellen identifizieren. Die Annahme, dass ein geöffneter Schalter die Anlage bereits sicher macht, kann gefährlich sein.

Mechanisches Versagen

Schaltmechanismen können aufgrund von Verschleiß, Korrosion, mangelnder Schmierung, Fehlausrichtung, Federbruch, beschädigten Gestängen oder schlechter Wartung versagen. Mechanische Defekte können das vollständige Öffnen oder Schließen oder die korrekte Stellungsanzeige verhindern.

Abnormale Betätigungskraft, unvollständige Bewegung, ungewöhnliche Geräusche oder widersprüchliche Anzeigen sind als Warnsignal zu werten. Das Gerät ist vor der weiteren Verwendung durch qualifiziertes Personal zu inspizieren.

Aspekte der Inspektion und Instandhaltung

Instandhaltung bewahrt die Zuverlässigkeit und Sicherheit von Lasttrennschaltern. Der Wartungsplan muss den Herstelleranweisungen, den Standortbedingungen, der Schalthäufigkeit, der Umweltexposition und den Normen des Netzbetreibers oder der Anlage folgen.

Sichtprüfung

Eine Sichtprüfung kann die Kontrolle des Gehäusezustands, der Beschriftungen, auf Korrosion, Verschmutzung, Feuchtigkeit, Beschädigungen, lose Teile, Stellungsanzeiger, Betätigungsgriffe, Zustand des Erdungsschalters und des Kabelanschlussraums umfassen.

Bei Außenanlagen sind zudem Witterungsdichtungen, Isolatoren, Vogelschäden, Bewuchs, Blitzschäden und Verschmutzungsbeläge in die Inspektion einzubeziehen.

Mechanische Funktionskontrolle

Mechanische Prüfungen bestätigen, dass sich der Antrieb korrekt bewegt und die Anzeigen mit der tatsächlichen Schalterstellung übereinstimmen. Der Mechanismus darf nicht klemmen, haken oder eine abnormale Kraft erfordern.

Nur autorisiertes Personal darf diese Funktionskontrollen durchführen. Einige Tests können je nach Gerätetyp eine Spannungsfreiheit oder spezielle Verfahren erfordern.

Zustand der Kontakte und des Unterbrechers

Kontaktabbrand und Zustand der Löscheinrichtung beeinflussen das Schaltvermögen. Je nach Bauform kann die Wartung das Prüfen des Kontaktwiderstands, der Verschleißindikatoren, des Vakuumröhrenzustands oder der Dichtigkeit des gasisolierten Behälters umfassen.

Diese Prüfungen sind mit geeigneten Messgeräten und nach herstellerzugelassenen Methoden durchzuführen. Fehlerhafte Prüfungen können das Gerät beschädigen oder unsichere Zustände herbeiführen.

Isolationsprüfung

Der Isolationszustand ist für Hochspannungsbetriebsmittel wesentlich. Die Prüfung kann die Messung des Isolationswiderstands, eine Spannungsprüfung mit Netzfrequenz, eine Teilentladungsmessung oder andere Methoden je nach Wartungsprogramm umfassen.

Prüfspannung, Anschlussart, Entladevorgang und Sicherheitsabstände müssen von qualifiziertem Prüfpersonal eingehalten werden.

Auswahlkriterien für technische Projekte

Die Wahl eines Hochspannungs-Lasttrennschalters erfordert eine ingenieurmäßige Bewertung. Das Gerät muss mit den elektrischen Bemessungswerten, Umgebungsbedingungen, Betriebsbeanspruchungen, der Einbauweise, der Schutzkoodination und den Sicherheitsanforderungen übereinstimmen.

Elektrische Bemessung

Der Schalter muss für die Systemspannung, den Laststrom, die Frequenz, das Isolationsniveau und die Schaltaufgabe bemessen sein. Er sollte nicht allein nach der Nennspannung ausgewählt werden.

Die Ingenieure müssen den tatsächlichen Einsatzzweck überprüfen, einschließlich des Zuschaltens von Transformatoren, des Ladens von Kabeln und Leitungen, des Ringbetriebs und der erwarteten Betriebsbedingungen.

Umgebungseignung

Innenraum- und Freiluftaufstellung stellen unterschiedliche Anforderungen. Freiluftgeräte benötigen unter Umständen wetterfeste Gehäuse, UV-beständige Materialien, Korrosionsschutz, kriechstromfeste Isolierung und mechanische Robustheit.

Industriestandorte können zusätzlichen Schutz gegen Staub, Chemikalien, Vibration, Hitze, Feuchtigkeit oder explosionsgefährdete Bereiche (wo zutreffend) erfordern.

Automatisierung und Überwachung

Moderne Verteilnetze verlangen oft motorische Antriebe, Fernstellungsanzeige, Hilfskontakte, Kurzschlussanzeiger, Spannungs- und Stromsensoren sowie SCADA-Integration.

Fernbetrieb kann die Sicherheit durch Verringerung der direkten Exposition verbessern, jedoch müssen Steuerlogik, Cybersicherheit, Verriegelungen und Kommunikationszuverlässigkeit fachgerecht ausgelegt sein.

Häufige Fehler, die zu vermeiden sind

Ein häufiger Fehler ist die Verwendung eines Lasttrennschalters, als wäre er ein Leistungsschalter. Von einem Lasttrennschalter darf nicht erwartet werden, hohe Kurzschlussströme zu unterbrechen, sofern er nicht Teil einer entsprechend bemessenen Schalter-Sicherungs-Kombination ist.

Ein weiterer Fehler ist das Ignorieren des Verriegelungsstatus. Verriegelungen sind Sicherheitseinrichtungen und keine Unbequemlichkeiten. Deren Überbrückung kann zu gefährlichen Zuständen wie dem Erden eines spannungsführenden Kreises oder dem Zuschalten auf einen bestehenden Erdschluss führen.

Ein dritter Fehler besteht darin, sich bei der Wartungsvorbereitung allein auf die Feldanzeige zu verlassen, ohne dies zu überprüfen. Die Stellungsanzeige ist wichtig, doch die Sicherheit bei der Instandhaltung erfordert zudem ordnungsgemäße Freischaltung, Prüfung, Erdung und Freigabe.

Ein vierter Fehler ist die Vernachlässigung der umgebungsbedingten Wartung. Staub, Feuchtigkeit, Korrosion und Verschmutzung können mit der Zeit die Isolationsleistung und die mechanische Zuverlässigkeit mindern.

FAQ

Kann ein Lasttrennschalter Kurzschlussströme unterbrechen?

Ein Standard-Lasttrennschalter ist generell für das Schalten des Bemessungs-Laststroms vorgesehen und nicht für die Unterbrechung hoher Kurzschlussströme. Die Kurzschlussstromunterbrechung erfordert in der Regel einen entsprechend bemessenen Leistungsschalter, eine Sicherung oder eine für diese Aufgabe ausgelegte Schalter-Sicherungs-Kombination.

Warum wird ein Erdungsschalter zusammen mit einem Lasttrennschalter eingesetzt?

Ein Erdungsschalter stellt eine kontrollierte Verbindung zur Erde für einen freigeschalteten Stromkreisabschnitt her. Er schützt das Personal vor induzierten Spannungen, gespeicherten Ladungen oder unerwarteten Zuschaltungen, sofern er gemäß den genehmigten Sicherheitsvorschriften angewandt wird.

Was sollte überprüft werden, wenn die Stellungsanzeige des Schalters widersprüchlich erscheint?

Die Schalthandlung ist zu stoppen und der Zustand durch qualifiziertes Personal zu untersuchen. Mögliche Ursachen sind Gestängeversagen, unvollständiger Hub, Fehlanpassung der Hilfskontakte, mechanischer Verschleiß oder ein defekter Anzeiger.

Können Hochspannungs-Lasttrennschalter fernbetätigt werden?

Ja, viele moderne Einheiten unterstützen motorische und Fernbetätigung. Die Fernsteuerung muss eine zuverlässige Zustandsrückmeldung, Verriegelungen, Kommunikationssicherheit, lokale Notsteuerung und eine eindeutige Bedienberechtigung umfassen.

Wie beeinflusst die Umgebung die Lebensdauer von Lasttrennschaltern?

Feuchtigkeit, Staub, Salz, industrielle Verschmutzung, extreme Temperaturen, Vibration und Korrosion können Isolierungen, Kontakte, Antriebe, Dichtungen und Gehäuse beeinträchtigen. Die Wartungsintervalle sollten die tatsächlichen Standortbedingungen widerspiegeln.

Welche Unterlagen sollten vor Wartungsarbeiten vorliegen?

Zu den wichtigen Unterlagen zählen einpolige Übersichtsschaltpläne, Schaltaufträge, die Lockout/Tagout-Prozedur, das Gerätehandbuch, Prüfnachweise, Schutzrelaiseinstellungen, Störlichtbogeninformationen (falls zutreffend), die Erdungsvorschrift und die Wartungshistorie.
