Die Untertage-Inspektion ist eine häufige und missionskritische Aufgabe im Kohleminenbetrieb. Viele Minen setzen bereits eine große Anzahl von 4K-HD-Kameras ein, um Arbeitsflächen, Transportwege, elektromechanische Räume, Förderbänder, Umspannwerke, Pumpstationen, Ladebereiche und andere sicherheitskritische Zonen abzudecken. Diese Kameras helfen den Bedienern im Kontrollraum, mehr Untertagebereiche zu beobachten, ohne Personal zu jedem Inspektionspunkt schicken zu müssen.
Allerdings bedeutet die bloße Existenz von Kameras nicht automatisch, dass die Inspektionsarbeit effizient wird. In vielen Minen liegt das eigentliche Problem nicht im Mangel an Video, sondern in der Trennung zwischen Videoverwaltung und Einsatz-Kommunikation. Wenn diese beiden Systeme unabhängig voneinander arbeiten, müssen die Bediener zwischen Oberflächen wechseln, Kamerlisten durchsuchen, Standorte überprüfen und dann zur Einsatzplattform zurückkehren, um die Kommunikation fortzusetzen. Dies erhöht die wiederholte Arbeit und verlangsamt die Reaktion in abnormalen Situationen.
Warum traditionelle Inspektionsabläufe immer noch ineffizient sind
In einer herkömmlichen Kohleminen-Überwachungsumgebung läuft das Videoverwaltungssystem normalerweise getrennt vom Befehls- und Einsatzsystem. Die Videoplattform ist für Live-Vorschau, Wiedergabe, Kameramanagement und Überwachung zuständig, während die Einsatzplattform Sprachkommunikation, Befehlsabstimmung, Gruppenrufe, Notfallbenachrichtigung und Arbeitszuweisung übernimmt.
Diese Trennung schafft ein praktisches Workflow-Problem. Wenn ein Disponent einen abnormalen Bericht aus einem Untertagebereich erhält, muss der Bediener möglicherweise den Standort identifizieren, die Videoplattform öffnen, den Kamerabaum durchsuchen, den richtigen Punkt finden, das Live-Bild bestätigen und dann zum Einsatzsystem zurückkehren, um die Kommunikation fortzusetzen. Der Prozess mag einfach erscheinen, aber wenn er täglich viele Male wiederholt wird, verringert er die Inspektionseffizienz und erhöht die Ermüdung der Bediener.
Während der Notfallbearbeitung wird die Verzögerung gravierender. Wenn der Bediener nicht schnell den richtigen Kamerafeed öffnen kann, verliert das Befehlszentrum möglicherweise wertvolle visuelle Informationen in dem Moment, in dem sie am dringendsten benötigt werden. Für Minen, die bereits über eine umfangreiche 4K-Kameraabdeckung verfügen, sollte sich die nächste Verbesserung darauf konzentrieren, Videoresourcen innerhalb des Einsatz-Workflows leichter aufrufbar, teilbar und nutzbar zu machen.
Die Kernanforderung: Direkter visueller Zugriff vom Einsatz aus

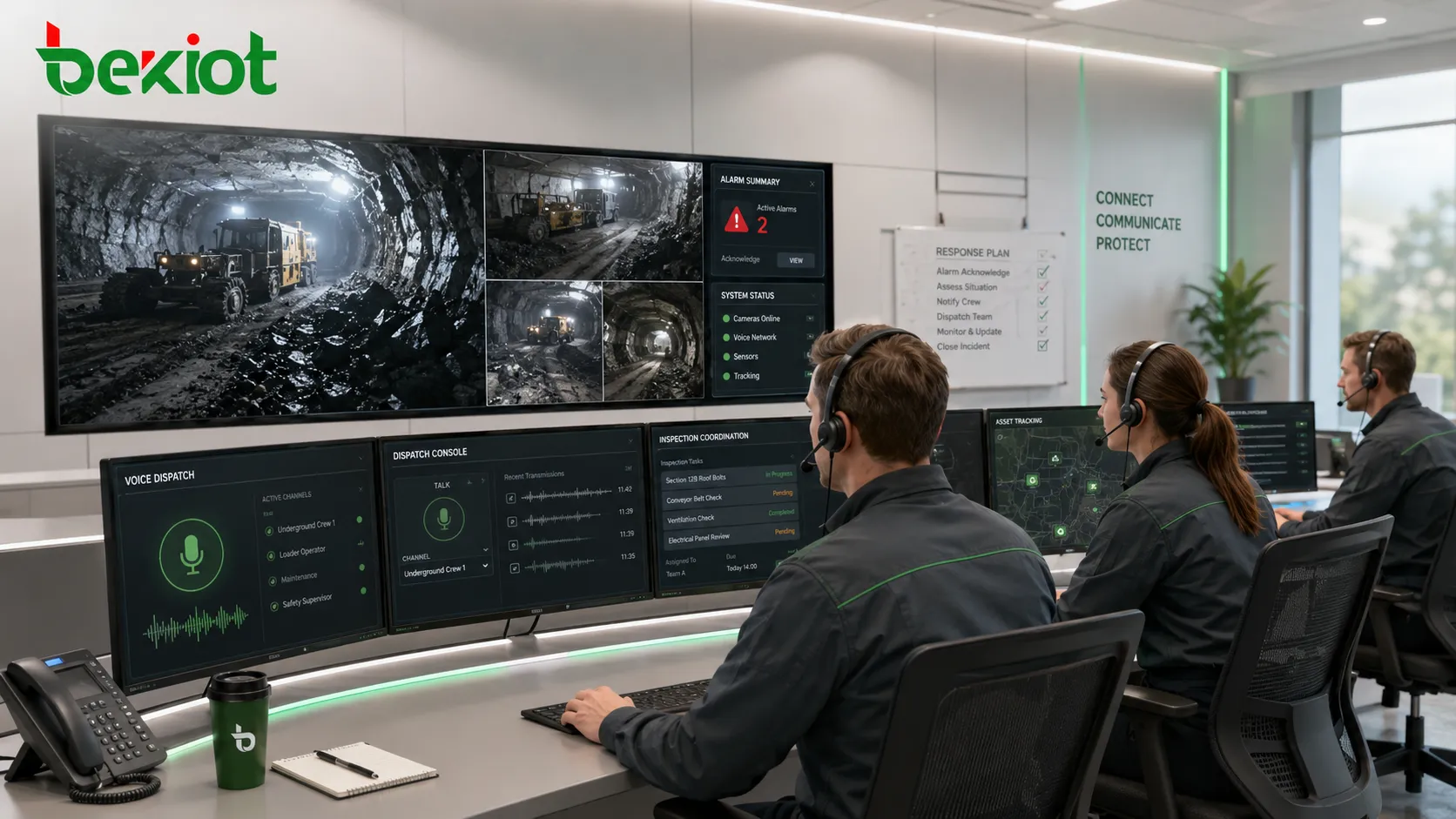

Die Hauptanforderung der Kohleminen-Benutzer ist einfach: Disponenten möchten Untertage-Kameraufnahmen direkt von der Einsatzplattform aus sehen. Sie möchten nicht zwischen mehreren Systemen hin- und herspringen, manuell nach Videopunkten suchen oder sich für jede visuelle Bestätigung auf einen separaten Überwachungsbediener verlassen.
Ein effizienteres Modell besteht darin, jeden Kamerapunkt wie eine anrufbare Feldressource zu behandeln. Ähnlich wie beim Anruf eines Untertagearbeiters, eines Teams, eines Terminals oder einer Einsatzdurchwahl kann der Bediener einen Videopunkt von der Einsatzkonsole auswählen und das Live-Bild sofort öffnen.
In diesem Modell ist Video nicht länger nur eine passive Überwachungsressource. Es wird Teil des Einsatzprozesses. Der Bediener kann schneller kommunizieren, überprüfen, befehlen und koordinieren, da die visuellen Informationen am selben operativen Zugangspunkt verfügbar sind.
Verwendung eines Videogateways als Integrationsschicht
Eine praktische Möglichkeit, diese Integration zu erreichen, ist die Implementierung eines Videogateways zwischen dem bestehenden Untertage-Kamerasystem und der Befehls- und Einsatzplattform. Das Gateway erfordert nicht, dass die Mine vorhandene Kameras austauscht oder die gesamte Videoverwaltungsplattform neu aufbaut. Stattdessen fungiert es als Brücke, die vorhandene Videoresourcen mit der Einsatzumgebung verbindet.

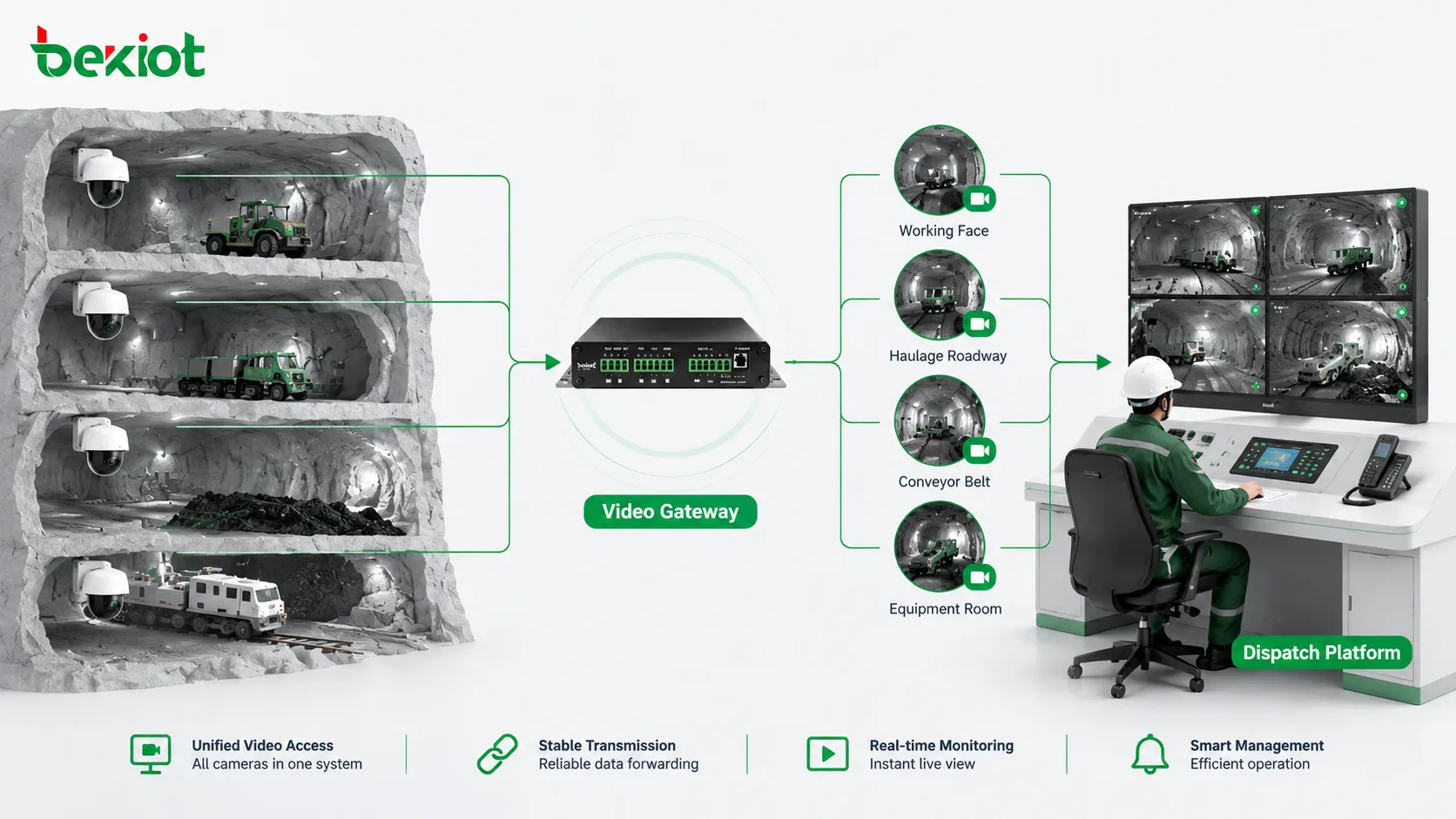

Die grundlegende Architektur ist einfach. Untertagekameras werden mit dem Videogateway verbunden. Das Gateway kommuniziert mit der Einsatzplattform. Jeder Kamerakanal wird einem Videopunkt zugeordnet, der von der Einsatzkonsole aus ausgewählt oder angerufen werden kann. Nach der Integration kann der Disponent das entsprechende Echtzeit-Videobild direkt von der Einsatz-Workstation aus öffnen.
Dieses Design ist besonders nützlich für Minen, die bereits viele Kameras installiert haben, aber immer noch auf separate Video- und Kommunikationssysteme angewiesen sind. Die Integrationsschicht hilft, frühere Investitionen zu schützen und verbessert gleichzeitig die tägliche Betriebseffizienz.
Wie der integrierte Workflow funktioniert
Nach Abschluss der Systemintegration erfassen die Untertagekameras weiterhin Echtzeitbilder von Arbeitsflächen, Transportwegen, Geräteräumen, Be- und Entladebereichen, Förderbandkorridoren und anderen sicherheitskritischen Zonen. Alle Videostreams werden vom Videogateway einheitlich gesammelt und dann über eine standardisierte Zugriffsmethode an die Einsatzplattform weitergeleitet.
Wenn Disponenten eine Punktinspektion durchführen, können sie den gewünschten Videopunkt direkt von der Einsatzkonsole auswählen. Das System öffnet automatisch das Live-Überwachungsbild, ohne dass der Bediener zu einem unabhängigen Videoverwaltungssystem wechseln muss. Dies verkürzt den Betriebspfad vom Inspektionsbedarf zur visuellen Bestätigung der realen Szene erheblich.
Auf Anwendungsebene kann die routinemäßige Inspektion die Gesamtarbeitsleistung erheblich verbessern. Die Behandlung abnormaler Zustände kann die Notfallreaktion beschleunigen. In koordinierten Befehls- und Einsatzszenarien können die Bediener Sprachsprechfunk, Echtzeitvideo, Standortinformationen, Alarmdaten und Arbeitsanweisungen kombinieren, um einen kontinuierlichen und vollständigen Reaktions-Workflow zu bilden.
Betriebswert für Kohleminen-Befehlszentralen
Der direkteste Wert ist ein einheitlicher Betriebseingang. Anstatt ein System für die Kommunikation und ein anderes für Video zu verwenden, können Disponenten mehr Arbeit von der Einsatzplattform aus erledigen. Dies reduziert den Oberflächenwechsel, verringert die Schulungskomplexität und erleichtert die Nutzung des Systems in Hochdrucksituationen.
Der zweite Wert ist ein schnellerer Videoabruf. Der Kamerazugriff wird ähnlich wie das Anrufen eines Terminals oder einer Einsatzdurchwahl. Die Bediener müssen nicht mehr lange Kamerabäume durchsuchen oder Punktnamen wiederholt bestätigen. Für hochfrequente Inspektionsaufgaben kann dies täglich Zeit sparen und die betriebliche Ermüdung verringern.
Der dritte Wert ist die synchronisierte Reaktion. Wenn Video und Einsatz verknüpft sind, kann das Befehlszentrum das Feldbild betrachten, während es mit Untertagepersonal oder verwandten Teams kommuniziert. Dies unterstützt ein schnelleres Urteil, klarere Anweisungen und eine bessere Koordination zwischen dem Kontrollraum und dem Untertage-Ort.
Der vierte Wert ist die Systemkompatibilität. Ein auf einem Videogateway basierendes Design kann oft vorhandene Kameras und Videoplattformen wiederverwenden und hilft der Mine, ihren Workflow ohne ein vollständiges Austauschprojekt zu verbessern. Dies ist wichtig für Bergbauunternehmen, die eine praktische Modernisierung benötigen, anstatt eine disruptive Rekonstruktion.
Typische Anwendungsszenarien
Bei der Inspektion der Arbeitsfläche können Disponenten schnell den Kamerafeed für Produktionsbereiche öffnen und prüfen, ob Vorgänge, Gerätebewegungen oder Standortbedingungen mit der gemeldeten Situation übereinstimmen. Dies hilft, unnötige manuelle Bestätigungen zu reduzieren und unterstützt eine sicherere Fernbeobachtung.
Bei der Überwachung von Transportwegen kann der Kontrollraum Videopunkte rund um Förderbänder, Gleistransportbereiche, Fahrzeugkreuzungen und Materialübergabestellen aufrufen. Wenn ein ungewöhnliches Geräusch, eine Blockade, ein Alarm oder eine manuelle Meldung auftritt, können die Bediener sofort das entsprechende Bild überprüfen.
Bei der Inspektion von Geräteräumen kann von der Einsatzplattform aus auf Kameras um Umspannwerke, Pumpenräume, lüftungsbezogene Einrichtungen und wichtige elektromechanische Geräte zugegriffen werden. Dies hilft Wartungs- und Führungsteams, den Feldstatus zu überprüfen, bevor sie Personal entsenden.
Bei der Notfallreaktion wird der Videozugriff noch wertvoller. Wenn ein Alarm, ein Fehlerbericht, ein Sicherheitsvorfall oder eine Kommunikationsanfrage auftritt, kann der Disponent den nächstgelegenen Videopunkt öffnen und gleichzeitig die Sprachkommunikation koordinieren. Dies verbessert die Situationswahrnehmung und unterstützt eine schnellere Entscheidungsfindung.
Technische Designüberlegungen
Vor der Implementierung sollte das Projektteam die vorhandene Kamerazahl, Kameravorteilung, Stream-Format, Videoplattformarchitektur, Netzwerkbandbreite, Einsatzplattform-Schnittstelle und den tatsächlichen operativen Workflow bestätigen. Ziel ist es nicht nur, Geräte zu verbinden, sondern den Kamerazugriff für Disponenten nützlich zu machen.
Die Kamerabenennung und Punktzuordnung sind ebenfalls wichtig. Wenn die Einsatzkonsole unklare Kameranamen anzeigt, fällt es den Bedienern möglicherweise immer noch schwer, den richtigen Feed zu finden. Ein gutes Design sollte Videopunkte nach Minenbereich, Weg, Gerätetyp, Inspektionsroute oder Notfallpriorität organisieren.
Die Netzwerkplanung sollte Videoqualität, Stream-Anzahl, Latenz und Zuverlässigkeit berücksichtigen. 4K-Kameras liefern starke Bilddetails, aber nicht jedes Einsatzszenario erfordert jederzeit Video in voller Auflösung. Das System kann eine praktische Stream-Auswahl, Bandbreitenplanung und Zugriffskontrolle nutzen, um Bildqualität und Betriebsstabilität auszugleichen.
Sicherheits- und Berechtigungskontrolle sollten ebenfalls enthalten sein. Verschiedene Einsatzrollen benötigen möglicherweise unterschiedliche Zugriffsrechte für Untertage-Videopunkte. Wichtige Bereiche sollten kontrollierten Zugriff, Betriebsprotokollierung und Verwaltungsrichtlinien unterstützen, die mit den Sicherheitsanforderungen der Mine übereinstimmen.
Von passiver Überwachung zu aktiver Einsatzressource
Die wichtigste Veränderung durch die Integration von Video und Einsatz ist der Wandel von passiver Überwachung zu aktivem operativem Gebrauch. In einem traditionellen Modell werden Kameras hauptsächlich zur Beobachtung verwendet. In einem integrierten Modell werden Kameras zu Einsatzressourcen, die während der Inspektion und Ereignisbearbeitung aufgerufen, betrachtet, geteilt und koordiniert werden können.
Deshalb ist eine Videogateway-Schicht wertvoll. Sie gibt vorhandenen Kameras eine neue Rolle innerhalb des Befehls-Workflows. Das System zeigt nicht einfach Video an; es macht Video zu einem Teil von Inspektion, Kommunikation, Befehl und Reaktion.
Für Projekte, die Spracheinsatz, Videozugriff, Alarmverknüpfung und Notfallkommunikation in einem Workflow benötigen, kann Becke Telcom als Referenz für eine leichtgewichtige Lösung betrachtet werden, insbesondere wenn eine Mine oder ein Industriestandort Feldendgeräte, Einsatzkonsolen, Videoresourcen und Notfallkommunikationssysteme in einer einheitlichen Architektur verbinden muss.
Ein praktischerer Upgrade-Pfad für die Minendigitalisierung
Viele Kohleminen haben bereits die Kamerainstallation, den Netzwerkaufbau und die Implementierung einer grundlegenden Überwachungsplattform abgeschlossen. Die nächste Stufe der digitalen Verbesserung sollte sich auf die Workflow-Integration konzentrieren. Wenn Bediener immer noch zwischen Systemen wechseln und manuell suchen müssen, wird der Wert des Videosystems nicht voll ausgeschöpft.
Durch die Integration von Untertagekameras mit der Einsatzplattform über ein Videogateway können Minen die Inspektionseffizienz verbessern, ohne die gesamte Videoinfrastruktur zu ersetzen. Das Befehlszentrum gewinnt einen schnelleren visuellen Zugriff, Disponenten reduzieren sich wiederholende Vorgänge, und die Notfallbearbeitung wird direkter.
Der Schlüssel zur Verbesserung der Kohleminen-Inspektion liegt nicht nur in der Installation weiterer Kameras. Es geht darum, vorhandene Kameraressourcen innerhalb des Einsatz-Workflows leichter aufrufbar, leichter verständlich und leichter nutzbar zu machen.
FAQ
Erfordert diese Lösung den Austausch vorhandener Untertagekameras?
Bei den meisten Projekten besteht der Zweck der Verwendung eines Videogateways darin, vorhandene Kameras und Videoresourcen so weit wie möglich wiederzuverwenden. Das Projektteam sollte dennoch vor der Implementierung die Kameraprotokolle, Stream-Formate, den Netzwerkzugriff und die Plattformkompatibilität bestätigen.
Kann 4K-Video direkt innerhalb der Einsatzplattform verwendet werden?
Dies hängt von der Bandbreite, den Plattformfähigkeiten, dem Stream-Format und den betrieblichen Anforderungen ab. Einige Szenarien verwenden möglicherweise Full-HD- oder Substream-Video für einen schnelleren Zugriff, während hochauflösende Streams für detaillierte Überwachung oder Aufzeichnung bei Bedarf aufbewahrt werden können.
Wie sollten Kamerapunkte für den Einsatzgebrauch organisiert werden?
Kamerapunkte sollten gemäß der tatsächlichen Betriebslogik benannt und gruppiert werden, z. B. nach Arbeitsfläche, Weg, Förderband, Pumpenraum, Umspannwerk, Inspektionsroute oder Notfallzone. Eine klare Benennung ist für einen schnellen Zugriff unerlässlich.
Ist die Videointegration nur in Notfällen nützlich?
Nein. Sie ist auch wertvoll für die routinemäßige Inspektion, Gerätestatusüberprüfung, Schichtübergabe, Produktionskoordination, Fernüberwachung und Wartungsunterstützung. Die Notfallreaktion ist nur ein hochwertiges Szenario.
Was sollte vor der Auswahl einer Videogateway-Architektur überprüft werden?
Das Projekt sollte vorhandene Kameraprotokolle, die Videoplattformstruktur, die Einsatzsystemschnittstelle, die Netzwerkbandbreite, die Latenzanforderungen, die Berechtigungsrichtlinien und den tatsächlichen Workflow der Kontrollraumbediener überprüfen.
