LoRa ist eine drahtlose Übertragungstechnologie, die in IoT-Anwendungen weit verbreitet ist. Durch die Nutzung bestimmter Frequenzbänder für die energiesparende Datenkommunikation bietet sie Vorteile wie geringe Bereitstellungskosten, große Flächenabdeckung, flexible Installation und hohe Eignung für verteilte Sensornetzwerke. In Smart Parks, Smart Communities, Smart Buildings, Smart Cities, Industrieanlagen, der Überwachung von Versorgungseinrichtungen und Umweltmessprojekten kann LoRa helfen, Felddaten zu sammeln, ohne auf aufwändige Kabelinfrastruktur angewiesen zu sein.

Eine vollständige LoRa-basierte IoT-Lösung besteht nicht aus einem einzigen Gerät. Sie umfasst in der Regel frontale Sensorterminals, drahtlose LoRa-Gateways, serverseitige Plattformen, Anwendungssysteme und Verwaltungstools. Jede Ebene hat eine klare Aufgabe: Terminals sammeln Daten, Gateways leiten Daten weiter, Server verarbeiten und verwalten Daten, und Anwendungen präsentieren die Ergebnisse für Benutzer, Betreiber oder andere Geschäftssysteme.

Warum dieser drahtlose Ansatz für verteilte Sensorik geeignet ist

Viele IoT-Projekte müssen kleine Datenmengen von einer großen Anzahl von Punkten sammeln. Diese Punkte können sich in Gebäuden, Fluren, Kellern, Lagerhallen, Parks, Geräteräumen, Versorgungsbereichen, Außenbereichen oder abgelegenen Ecken befinden, in denen eine Verkabelung umständlich ist. Die traditionelle kabelgebundene Bereitstellung kann die Baukosten erhöhen, den Projektzyklus verlängern und spätere Erweiterungen erschweren.

LoRa eignet sich für diese Bedingungen, da es auf Kommunikation mit großer Reichweite, niedrigem Stromverbrauch und niedriger Datenrate ausgelegt ist. Es ist nicht für hochbandbreitigen Video- oder großen Dateitransfer konzipiert, sondern eher für Sensorwerte, Alarmzustände, Zählerstände, Schalterstatus, Umgebungsdaten und Gerätesignale. Das macht es praktisch für IoT-Systeme, die eine große Abdeckung und geringen Wartungsaufwand erfordern.

Ein weiterer wichtiger Vorteil ist, dass viele LoRa-Netzwerke vom Projekteigentümer oder Systemintegrator als privates drahtloses Netzwerk bereitgestellt werden können. Sobald das Netzwerk im geplanten Abdeckungsbereich aufgebaut ist, können die Feldgeräte kommunizieren, ohne dass jeder Sensor ein separates öffentliches Netzwerkabonnement benötigt. Dies kann die langfristigen Kommunikationskosten in Projekten mit vielen Endpunkten senken.

Feldterminals sammeln die Rohdaten

Terminalgeräte sind die Front-End-Knoten eines LoRa-IoT-Systems. Sie sind in der Regel um Sensoren, Steuerpunkte oder Messgeräte herum aufgebaut. Um die Projektbereitstellung zu vereinfachen, integrieren viele Produkte das Sensormodul und das LoRa-Funkmodul in ein einziges Terminal, sodass das Gerät Daten sammeln und drahtlos senden kann, ohne zusätzliche Kommunikationskabel.

Zu den gängigen LoRa-Terminaltypen gehören Rauchmelder, Gefahrgassensoren, Wassermelder, Luftqualitätssensoren, Temperatur- und Feuchtigkeitssensoren, intelligente Schalter, Bedienfelder, Messgeräte, elektronische Schlösser, Füllstandsensoren, Drucksensoren und Gerätezustandsmonitore. Verschiedene Projekte können je nach den zu erfassenden Daten unterschiedliche Terminaltypen wählen.

Bei der praktischen Bereitstellung sollte die Terminalebene gemäß den Überwachungspunkten, der Installationsumgebung, der Batterielebensdauer, der Berichtshäufigkeit, der Alarmpriorität, dem Gehäuseschutz und dem Wartungszugang geplant werden. Ein unterirdischer Wassersensor kann beispielsweise einen hohen Schutz und eine lange Batterielebensdauer erfordern, während ein Innenraum-Luftqualitätssensor eher auf stabile periodische Berichte und einfache Installation abzielt.

Drahtlose Abdeckung reduziert Verkabelungsaufwand

Ein Grund, warum LoRa in intelligenten Gebäuden, Smart Parks und Gemeinschaftsprojekten weit verbreitet ist, ist die Reduzierung des Bedarfs an langen Signalkabeln. Nachdem Gateways an geeigneten Stellen platziert wurden, können Terminalgeräte im Abdeckungsbereich Daten drahtlos senden. Dies ist nützlich für Sanierungsprojekte, verstreute Gebäude, Außenpunkte und Bereiche, in denen Grabungen oder Kabelverlegung schwierig sind.

Die Reduzierung der Verkabelung bedeutet nicht, dass eine Planung überflüssig ist. Projektteams müssen weiterhin die Gebäudestruktur, Wanddurchdringung, Installationshöhe, Antennenplatzierung, Gateway-Anzahl, Abdeckungsüberlappungen, Störquellen und zukünftige Erweiterungen berücksichtigen. Eine gute drahtlose Planung verbessert die Datenzuverlässigkeit und verringert tote Winkel.

Bei großen Standorten sollte das Abdeckungsdesign unter realen Bedingungen getestet werden, anstatt nur anhand von Zeichnungen geschätzt zu werden. Unterschiedliche Materialien, Grundrisse, unterirdische Räume, Metallstrukturen und Geräteräume können die drahtlose Leistung beeinträchtigen. Eine praktische Lösung kombiniert in der Regel Abdeckungsplanung, Vor-Ort-Tests und Optimierung der Gateway-Platzierung.

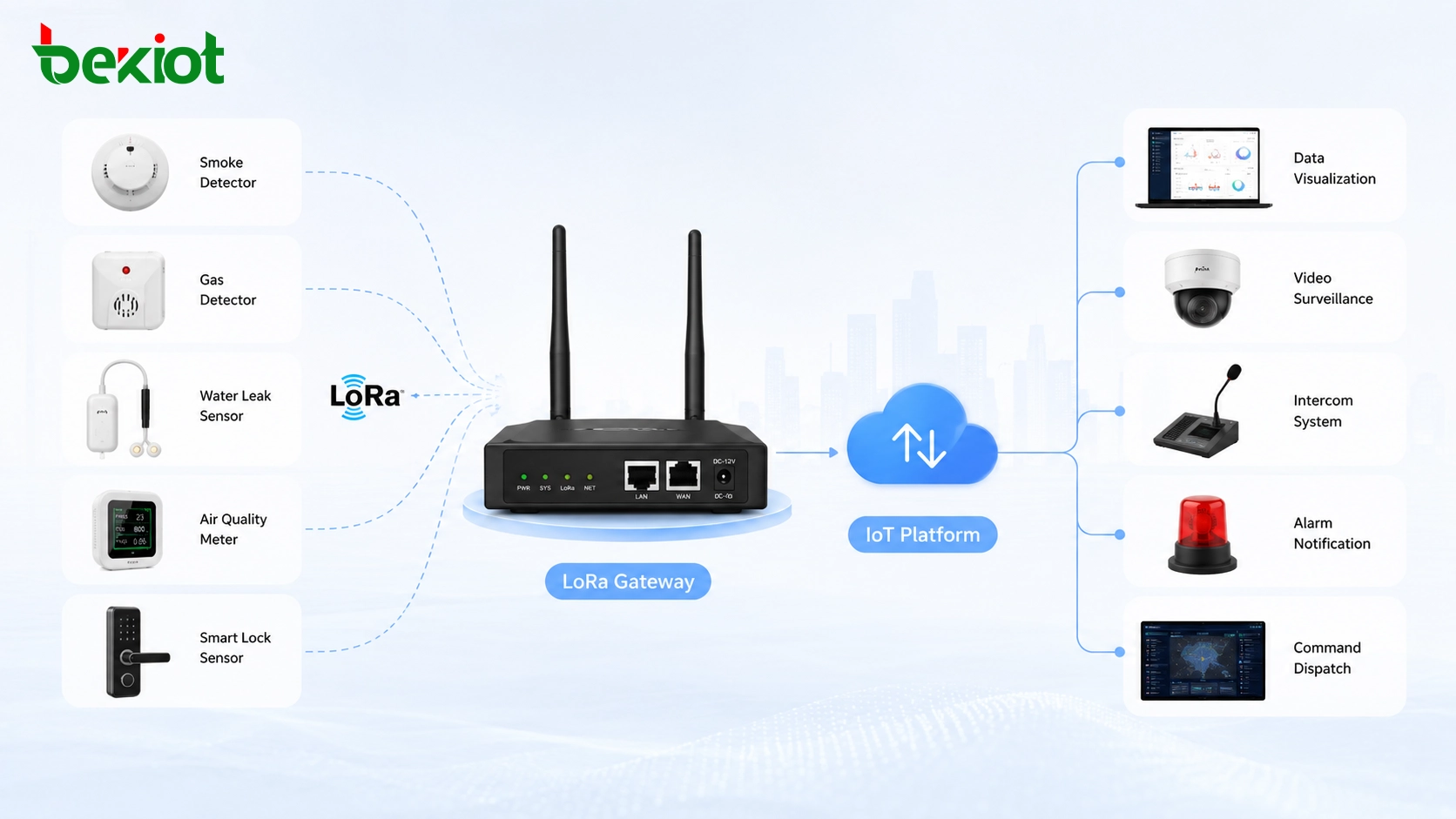

Gateways verbinden Sensorknoten mit der Plattform

Das LoRa-Gateway ist die Brücke zwischen Feldterminals und der Serverplattform. Es kommuniziert auf der drahtlosen Seite mit mehreren LoRa-Terminalgeräten und leitet die gesammelten Daten über ein Uplink-Netzwerk an die Serverseite weiter. Dieses Uplink kann je nach Projektumgebung Ethernet, Mobilfunknetze, Glasfaserzugang, private Netzwerke oder andere verfügbare IP-Verbindungen nutzen.

Ein Gateway verfügt in der Regel über eine bessere Verarbeitungs- und Kommunikationsfähigkeit als ein einzelner Terminalknoten. Es kann Daten von vielen verteilten Terminals verarbeiten, die drahtlose Kommunikation im Abdeckungsbereich verwalten und die gesammelten Informationen zur Speicherung, Analyse, Visualisierung und Alarmverarbeitung an die Plattform weiterleiten.

Bei der Gateway-Bereitstellung sollten Abdeckungsradius, Installationsposition, Stromversorgung, Stabilität des Netzwerk-Uplinks, Antennenrichtung, Gehäuseschutz, Wartungsfreundlichkeit und Redundanz berücksichtigt werden. In wichtigen Szenarien können mehrere Gateways geplant werden, um die Abdeckungszuverlässigkeit zu verbessern und das Risiko eines einzelnen Ausfallpunkts zu verringern.

Die Serverebene ist das Zentrum der Verwaltung

Die Serverseite ist der Kern eines LoRa-IoT-Systems. Sie empfängt die von den Gateways weitergeleiteten Daten, organisiert Terminalinformationen, verwaltet Gerätestatus, verarbeitet Alarme und stellt Daten für Anwendungen der oberen Ebene bereit. Je nach Projekt kann die Serverebene auf einer Cloud-Plattform, in einem privaten Rechenzentrum, auf einem lokalen Server oder in einer hybriden Architektur bereitgestellt werden.

Zusätzlich zum Empfang von Sensordaten sollte die Serverplattform Geräteverwaltung, Registrierung, Authentifizierung, Berechtigungskontrolle, Verschlüsselung und Kommunikationsverwaltung unterstützen. Diese Funktionen sind wichtig, da IoT-Systeme viele verteilte Geräte enthalten können und jedes Gerät identifiziert, verwaltet und geschützt werden muss.

Eine gut gestaltete Serverplattform zeigt nicht nur Rohdaten an. Sie sollte strukturierte Datenverarbeitung, historische Aufzeichnungen, Alarmregeln, Ereignisprotokolle, statistische Analysen und Schnittstellen für Anwendungssysteme bereitstellen. Dies ermöglicht es dem LoRa-Netzwerk, Teil einer größeren intelligenten Verwaltungsplattform zu werden, anstatt ein isoliertes Sensorsystem zu bleiben.

Anwendungen verwandeln Daten in nutzbare Informationen

Die Anwendungsebene ist der Ort, an dem Benutzer die gesammelten Daten sehen und nutzen. Sie kann ein Web-Dashboard, eine mobile App, einen Überwachungsbildschirm, eine Alarmverwaltungsseite, eine GIS-Karte, ein Wartungssystem, eine Gebäudemanagementplattform oder eine Smart-City-Betriebsplattform umfassen. Der Zweck dieser Ebene ist es, Sensordaten in klare, umsetzbare Informationen zu verwandeln.

Beispielsweise können Wasseraustrittsdaten zu einem Alarmereignis mit Standortinformationen werden. Luftqualitätsmesswerte können zu Umweltverlaufdiagrammen werden. Rauch- oder Gasmeldungen können eine Notfallbenachrichtigung auslösen. Zählerstände können die Energieanalyse unterstützen. Der Status von Smart Locks kann die Zutrittskontrollverwaltung unterstützen. Der Wert des LoRa-Systems hängt davon ab, wie gut die Daten präsentiert und genutzt werden.

Anwendungssysteme sollten auch Schnittstellen für die Integration bereitstellen. Über APIs oder Datenaustauschmechanismen können LoRa-Daten mit Gebäudeautomationssystemen, Sicherheitsplattformen, Wartungssystemen, Leitstellen oder Drittanbieter-Geschäftsanwendungen geteilt werden.

Sicherheit und Gerätesteuerung dürfen nicht vernachlässigt werden

Da ein LoRa-IoT-System viele Sensoren und Alarme verwalten kann, sollte Sicherheit von Anfang an berücksichtigt werden. Die Geräteregistrierung hilft sicherzustellen, dass nur autorisierte Terminals dem System beitreten können. Die Authentifizierung hilft, die Geräteidentität zu überprüfen. Die Verschlüsselung schützt Daten während der Übertragung und der Plattformverarbeitung.

Die Berechtigungsverwaltung ist auch auf der Anwendungsseite wichtig. Unterschiedliche Benutzer benötigen möglicherweise unterschiedliche Zugriffsebenen. Ein Wartungsmitarbeiter muss möglicherweise nur Alarme in einem Bereich einsehen, während ein Administrator Geräte, Gateways, Alarmregeln und Systemeinstellungen konfigurieren muss. Ein durchdachtes Berechtigungsdesign verbessert sowohl die Sicherheit als auch die operative Klarheit.

Bei großen Projekten sollte auch die Gerätelebenszyklusverwaltung geplant werden. Dazu gehören Geräteaktivierung, Standortbindung, Batterieüberwachung, Signalqualitätsverfolgung, Wartungsaufzeichnungen, Austauschverwaltung und Behandlung von Offline-Alarmen.

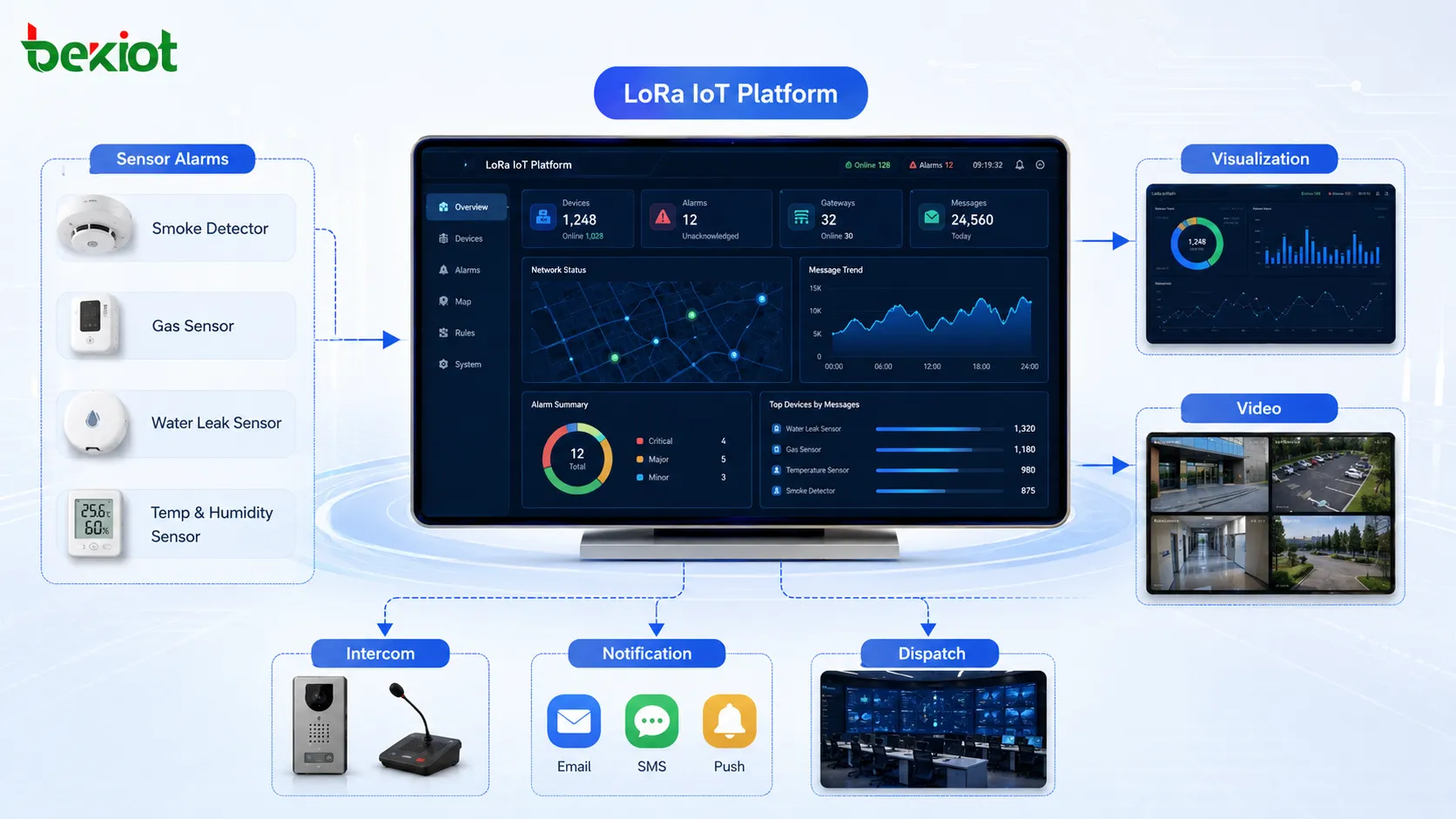

Integration schafft eine intelligentere Betriebsplattform

Ein LoRa-IoT-System kann einen größeren Nutzen bringen, wenn es mit anderen Kommunikations- und Verwaltungssystemen integriert wird. Sensor-Alarme können mit Telefonanlagen, Gegensprechanlagen, Beschallungsanlagen, Videoüberwachungsplattformen, Zutrittskontrollsystemen oder Einsatzleitsystemen verknüpft werden. Dadurch kann das Projekt von passiver Überwachung zu aktiver Reaktion übergehen.

Wenn beispielsweise ein Wassersensor einen Alarm meldet, kann die Plattform den Standort anzeigen, Wartungspersonal benachrichtigen, eine Sprachdurchsage auslösen, eine zugehörige Kameraansicht öffnen oder einen Arbeitsauftrag erstellen. Wenn ein Gefahrgassensor abnormale Daten erkennt, kann das System Warnungen an Sicherheitspersonal senden und die Notfallkoordination unterstützen.

Diese Art der Verknüpfung ist besonders nützlich in Smart Parks, Smart Communities, Industrieanlagen, Lagerhäusern, Campusgeländen, Versorgungskorridoren und Stadtmanagementprojekten. LoRa stellt die Sensorikschicht bereit, während andere Systeme Kommunikations-, Verifizierungs-, Einsatz- und Reaktionsfähigkeiten bieten.

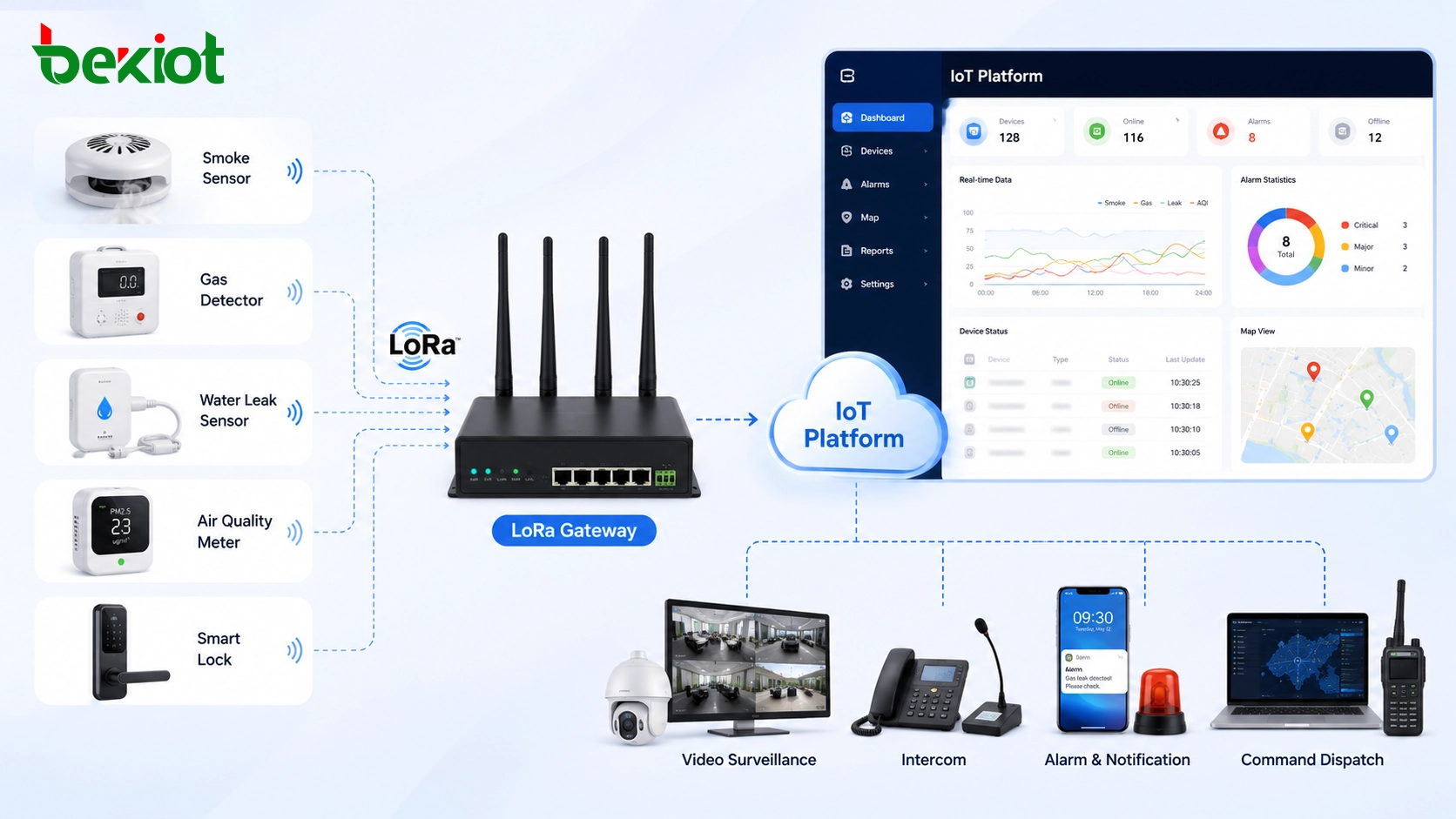

Typische Bereitstellungsstruktur

Eine praktische LoRa-IoT-Lösung lässt sich in vier Hauptebenen unterteilen. Die erste Ebene ist die Sensorikschicht, die Rauchmelder, Gassensoren, Wassermelder, Luftqualitätssensoren, Schalter, Bedienfelder, Zähler, Schlösser und andere Terminalgeräte umfasst. Diese Terminals sammeln Statusdaten oder Alarminformationen aus dem Feld.

Die zweite Ebene ist die drahtlose Zugangsschicht, die hauptsächlich aus LoRa-Gateways besteht. Gateways bieten drahtlose Abdeckung, sammeln Daten von Terminalgeräten und leiten Informationen über ein Uplink-Netzwerk an die Serverplattform weiter. Die dritte Ebene ist die Plattformebene, die Geräte verwaltet, Daten verarbeitet, Aufzeichnungen speichert, Sicherheit behandelt und Dienstschnittstellen bereitstellt.

Die vierte Ebene ist die Anwendungsschicht. Diese Ebene präsentiert Daten über Dashboards, Karten, Alarme, Berichte, Wartungstools und integrierte Managementsysteme. In ausgereiften Projekten kann sie auch mit Videozugangs-Gateways, Gegensprech-Gateways, Einsatzleitsystemen oder anderen intelligenten Betriebsplattformen verbunden werden.

Planungspunkte vor der Projektbereitstellung

Bevor ein LoRa-IoT-System aufgebaut wird, sollten die Projektteams zunächst den Zweck der Datenerfassung definieren. Verschiedene Projekte können sich auf Sicherheitsalarme, Umweltüberwachung, Energiemessung, Gerätestatus, Zugangsmanagement oder Gebäudeunterhalt konzentrieren. Die erforderlichen Terminaltypen sollten entsprechend dem tatsächlichen Geschäftsziel ausgewählt werden.

Die Abdeckungsplanung ist der nächste wichtige Schritt. Das Team sollte die Standortfläche, die Gebäudestruktur, die Terminaldichte, den Gateway-Standort, die Installationshöhe, Signalbindernisse und die Uplink-Netzwerkbedingungen bestätigen. Ein gutes Gateway-Layout kann die Kommunikationszuverlässigkeit verbessern und spätere Wartungsarbeiten reduzieren.

Die Plattformplanung ist ebenso wichtig. Das Projekt sollte entscheiden, ob eine Cloud-Plattform, eine private Bereitstellung oder eine hybride Bereitstellung verwendet wird. Es sollte auch die Anforderungen an die Datenspeicherung, Alarmregeln, Benutzerberechtigungen, Integrationsschnittstellen, Visualisierungsanforderungen und langfristige Geräteverwaltungsprozesse klären.

Wo diese Lösung am wertvollsten ist

LoRa-basierte IoT-Lösungen eignen sich für Szenarien, die viele energiesparende Sensorpunkte und eine großflächige drahtlose Abdeckung erfordern. In intelligenten Gebäuden können sie Umweltüberwachung, Wasserleckerkennung, Rauchmeldung und Gerätezustandserfassung unterstützen. In Smart Parks können sie Außensensorik, Einrichtungsüberwachung, Zugangsstatus und Energiedatenerfassung unterstützen.

In Smart Communities kann LoRa für Zähler, Schlösser, Sicherheitssensoren und Umweltdaten verwendet werden. In Industrieanlagen kann es helfen, Gerätestatus, Sicherheitsalarme und Wartungssignale aus Bereichen zu sammeln, in denen eine Verkabelung schwierig ist. Auf städtischer Ebene kann es verteilte Überwachungspunkte über Straßen, Versorgungsbereiche, öffentliche Einrichtungen und Außenanlagen hinweg unterstützen.

Der Hauptwert liegt nicht nur in der drahtlosen Datenübertragung. Der größere Wert entsteht durch die Kombination von Terminals, Gateways, Plattformen, Visualisierung, Sicherheitsmanagement und Systemintegration zu einer vollständigen IoT-Lösung.

Fazit

Eine vollständige LoRa-IoT-Lösung wird aus mehreren Ebenen aufgebaut, nicht aus einem einzelnen Produkt. Sensorterminals sammeln Felddaten, Gateways bieten drahtlose Abdeckung und Uplink-Weiterleitung, Serverplattformen übernehmen Verwaltung und Verarbeitung, und Anwendungen wandeln die Daten in nützliche Informationen für Benutzer und Betreiber um.

Mit geringen Bereitstellungskosten, großer Abdeckung, reduziertem Verkabelungsaufwand und Flexibilität privater Netzwerke ist LoRa gut geeignet für Smart Buildings, Smart Parks, Smart Communities, industrielle Überwachung und städtische Sensorprojekte. In Kombination mit Datenvisualisierung, Geräteverwaltung, Authentifizierung, Verschlüsselung und Integration mit Kommunikations- oder Videosystemen kann es eine wichtige Grundlage für intelligente Abläufe werden.
