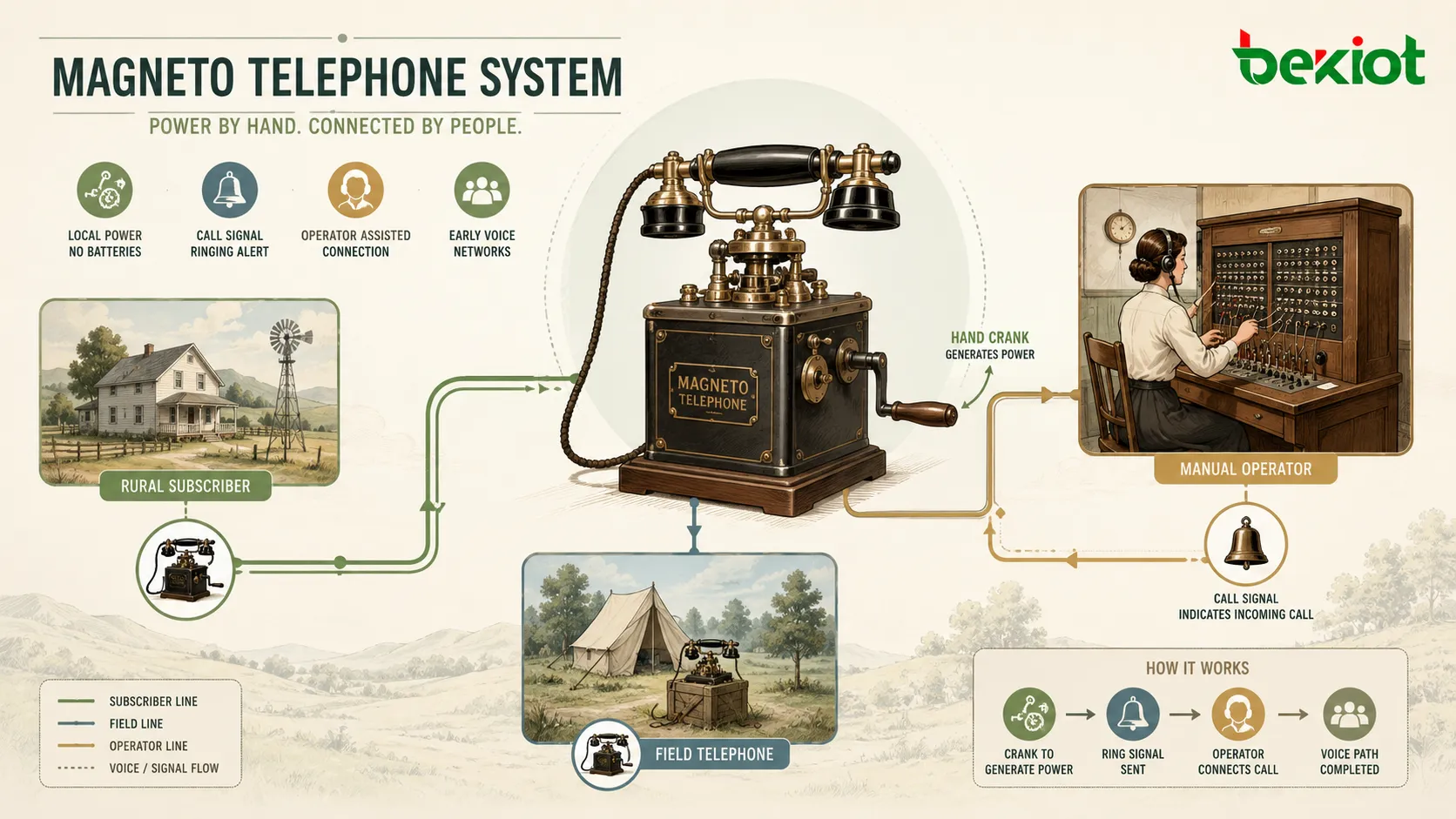

Ein Magnettelefon ist eine frühe Telefonbauart, die mit einem handbetriebenen Magnetgenerator Rufstrom erzeugt. Bevor automatische Vermittlungen, digitale Schalttechnik, VoIP und moderne Telefonnetze verbreitet waren, konnten Nutzer durch Drehen einer Kurbel am Gerät ein anderes Telefon rufen oder eine Bedienperson an einer Handvermittlung signalisieren.

Solche Telefone standen eng mit Ortsbatteriesystemen, Landlinien, Feldkommunikation, Bahnkommunikation, Bergwerken, militärischen Feldtelefonen, Gütern, Bauernhöfen und frühen Handvermittlungen in Verbindung. Ihr Aufbau zeigt eine wichtige Entwicklungsstufe der Kommunikationsgeschichte: Der Teilnehmer erzeugte das Rufsignal vor Ort, während die Sprachübertragung über einen getrennten, von lokalen Batterien gespeisten Sprechstromkreis erfolgte.

Die Idee des Kurbelrufs

Das auffälligste Merkmal dieses Telefons ist die Kurbel. Dreht der Nutzer sie, erzeugt ein kleiner Generator im Inneren des Telefons Wechselstrom. Dieser Strom läuft über die Leitung und bringt am anderen Ende eine Glocke zum Läuten oder alarmiert eine Bedienperson an der Handvermittlung.

Das war wichtig, weil frühe Telefonnetze nicht immer eine zentrale Rufstromversorgung bereitstellten. In vielen ländlichen oder kleinen privaten Anlagen musste das Telefon selbst das elektrische Signal zum Rufen erzeugen. Die Kurbel war daher kein Schmuck, sondern der eigentliche Signalisierungsmechanismus.

In einer einfachen Punkt-zu-Punkt-Verbindung konnte die Kurbel die Glocke eines anderen Telefons auf demselben Adernpaar auslösen. In einer vermittelten Anlage konnte sie ein Signal oder einen Klappenanzeiger am Vermittlungstisch auslösen und anzeigen, dass ein Teilnehmer telefonieren wollte.

Funktionsprinzip hinter der Kurbel

Magnetgenerator

Der Magnetgenerator ist ein kleiner handbetriebener elektrischer Generator. Er enthält meist Dauermagnete, einen drehenden Anker, Zahnräder und eine Kurbel. Beim Drehen setzt das Getriebe den Anker schnell im Magnetfeld in Bewegung.

Diese Bewegung erzeugt Wechselstrom, der zum Betätigen elektromechanischer Glocken geeignet ist. Je gleichmäßiger und schneller die Kurbel gedreht wird, desto stärker und konstanter wird das Rufsignal.

Rufstromkreis

Der Rufstromkreis ist vom normalen Sprachweg getrennt. Wird die Kurbel gedreht, wird der Ausgang des Magnetgenerators auf die Leitung geschaltet, damit der Rufstrom die entfernte Glocke oder den Vermittlungsanzeiger erreichen kann.

Viele Bauarten besitzen einen Schalter, der den Magnetgenerator vom Sprechstromkreis trennt, wenn er nicht benutzt wird. Dadurch stört der Generatorstromkreis die normale Sprachkommunikation nicht.

Ortsbatterie für Sprache

Viele Magnettelefone sind zugleich Ortsbatterietelefone. Das bedeutet, dass der Sprachsender, oft ein Kohlemikrofon, von Trocken- oder Nasszellen gespeist wird, die in der Nähe oder im Gerät selbst installiert sind.

Die Batterie liefert normalerweise nicht den Rufstrom. Sie speist vielmehr den Sprechstromkreis, damit Sprache den elektrischen Strom modulieren und über die Leitung zum empfangenden Telefon gelangen kann.

Hörer und Sender

Der Sender wandelt die Schwingungen der Stimme in elektrische Änderungen um. Der Empfänger am anderen Ende wandelt diese Änderungen wieder in Schall. Bei frühen Telefonen waren Sender und Empfänger oft getrennte Teile, wobei der Sender am Gehäuse befestigt war und der Empfänger ans Ohr gehalten wurde.

Verglichen mit modernen Telefonen war die Tonqualität begrenzt, doch das Prinzip war für seine Zeit revolutionär. Es ermöglichte gesprochene Worte in Echtzeit über Leitungen zu übertragen.

Wichtige Bauteile im Gerät

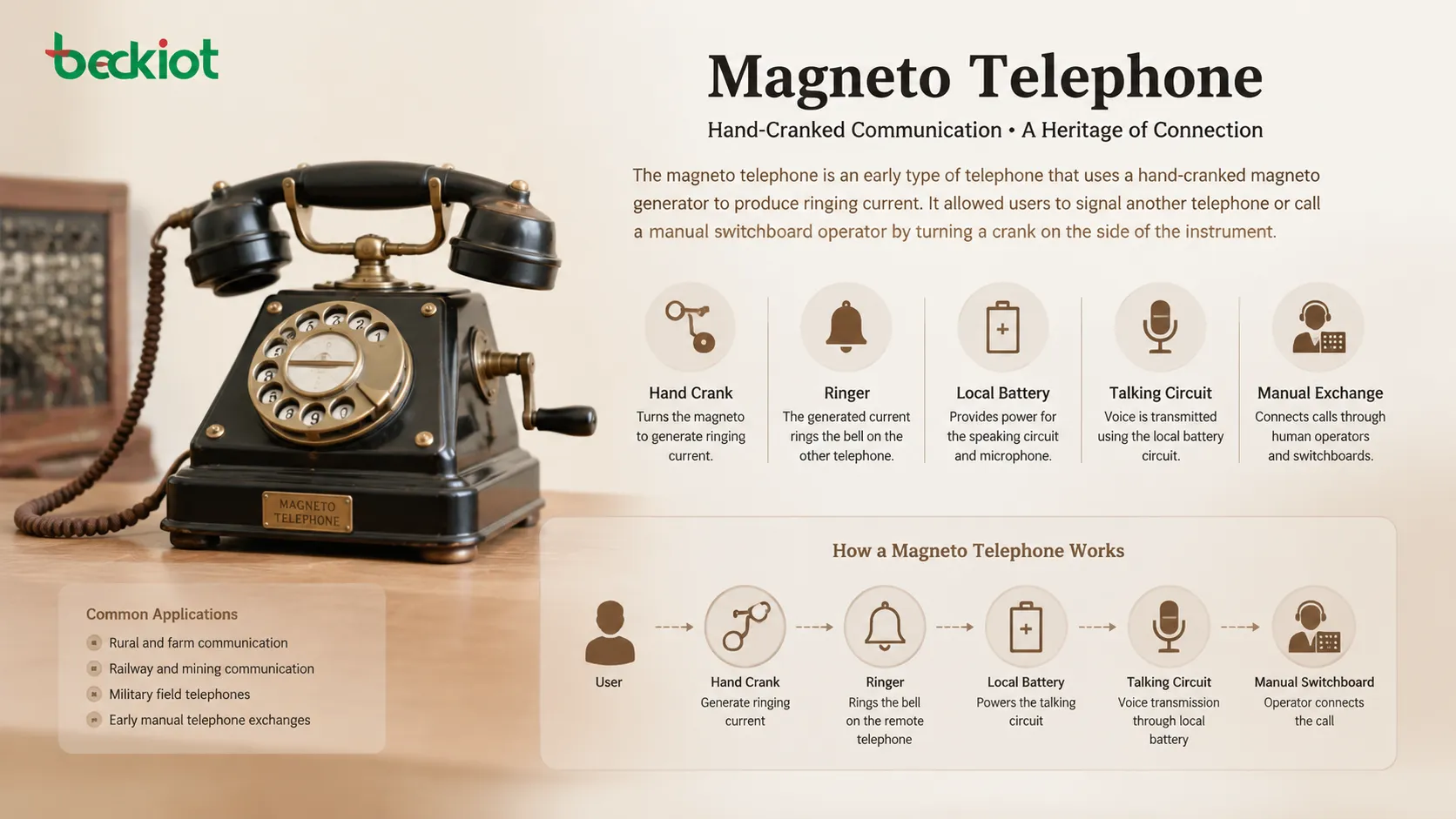

Typischer Ablauf eines Anrufs

Der Nutzer hob zunächst den Hörer ab oder bereitete das Gerät zum Rufen vor. Danach drehte er die Kurbel, um Rufstrom zu erzeugen. War das Telefon mit einem anderen Teilnehmer auf einer einfachen Leitung verbunden, läutete dessen Glocke. War es mit einer Handvermittlung verbunden, erhielt die Bedienperson das Signal.

Nachdem die angerufene Person oder die Bedienperson geantwortet hatte, wurde der Sprechstromkreis aktiv. Die Ortsbatterie speiste den Sender, und beide Nutzer sprachen über die Leitung. Am Ende des Gesprächs wurde der Hörer wieder aufgelegt, wodurch der Stromkreis je nach Bauart geöffnet oder umgeschaltet wurde.

In Handvermittlungssystemen spielte die Bedienperson eine zentrale Rolle. Der Teilnehmer drehte die Kurbel, sprach mit der Bedienperson, nannte das Ziel und wartete, während diese die Verbindung durch Steckkabel am Vermittlungstisch herstellte.

Das Magnettelefon verband mechanische Handlung mit elektrischer Kommunikation: Die Kurbel erzeugte das Rufsignal, während der batteriebetriebene Sprechstromkreis die Stimme übertrug.

Historischer Hintergrund

Frühe manuelle Netze

In den frühen Jahren der Telefonie gab es noch keine automatische Wahl. Anrufe wurden gewöhnlich von Bedienpersonen an Handvermittlungen verbunden. Teilnehmer brauchten eine Möglichkeit, die Bedienperson zu signalisieren, und die handbetriebene Magnete bot dafür eine praktische Lösung.

Diese Bauweise war besonders nützlich, als der Telefondienst in Gebiete vordrang, in denen zentrale Energieversorgung und fortgeschrittene Vermittlungstechnik noch nicht vorhanden waren. Das Telefon konnte das Rufsignal selbst erzeugen und war weniger von komplexer Außenausrüstung abhängig.

Einsatz auf dem Land und über lange Leitungen

Ländliche Telefonleitungen verliefen oft über große Entfernungen und versorgten kleine Gemeinden. Zentralisierte Batterie- und Rufsysteme zu installieren und zu warten, konnte teuer oder unpraktisch sein. Ortsbatterie-Magnettelefone waren daher auf Bauernhöfen, Gütern, in Dörfern und an abgelegenen Betriebsstandorten verbreitet.

Einige ländliche Leitungen waren Gemeinschaftsleitungen, bei denen mehrere Teilnehmer dieselbe physische Leitung nutzten. Unterschiedliche Rufzeichen konnten kennzeichnen, welcher Teilnehmer gerufen wurde. Nutzer mussten auf ihr eigenes Rufmuster achten, was die Telefonbenutzung zugleich technisch und sozial machte.

Feld- und Militärkommunikation

Magnetbasierte Feldtelefone wurden auch in temporären oder rauen Kommunikationssystemen eingesetzt. Sie konnten mit einem Adernpaar verbunden werden und ohne moderne Vermittlung arbeiten. Dadurch eigneten sie sich für militärische Feldleitungen, Bahninstandhaltung, Bergbau, Baustellen und zeitweilige Befehlsstellen.

Die Fähigkeit, ein Rufsignal lokal zu erzeugen, war wertvoll an Orten, an denen kommerzieller Telefondienst nicht vorhanden oder unzuverlässig war.

Übergang zu Zentralbatteriesystemen

Mit der Weiterentwicklung der Telefonnetze gingen viele Systeme von Ortsbatteriebetrieb zu Zentralbatteriebetrieb über. In Zentralbatteriesystemen versorgte die Vermittlungsstelle die Teilnehmerleitung, und Nutzer mussten für normale Sprachübertragung keine lokalen Batterien mehr pflegen.

Diese Änderung vereinfachte die Wartung und verbesserte die Gleichmäßigkeit des Dienstes. Im Laufe der Zeit ersetzten automatische Vermittlungen, Wählscheibentelefone, elektronische Vermittlung und digitale Netze die älteren Kurbelsysteme in den meisten öffentlichen Netzen.

Warum diese Technik wichtig war

Die Magnetbauweise machte die frühe Telefonie außerhalb großer Städte praktikabel. Teilnehmer konnten Aufmerksamkeit erregen, ohne dass eine vollständig versorgte Zentrale jede Funktion übernehmen musste. So wurde Sprachkommunikation in ländlichen, industriellen und temporären Umgebungen möglich.

Sie führte außerdem wichtige Konzepte ein, die in der späteren Telekommunikation fortbestanden: Rufsignalisierung, Leitungsvermittlung, Leitungsüberwachung, lokale Stromversorgung, bedienerunterstützte Verbindung und vom Nutzer ausgelöster Verbindungsaufbau. Auch wenn die Kurbel aus dem Alltag verschwand, blieben Signalisierung, Vermittlung und Überwachung von Anrufen zentrale Aufgaben des Telefonnetzdesigns.

Historisch gesehen markiert das Gerät den Übergang von rein manuellen Kommunikationsmethoden zu organisierten elektrischen Sprachnetzen. Es war einfach genug für den Feldeinsatz und zugleich leistungsfähig genug für Sprachkontakt in Echtzeit über Entfernung.

Vorteile in der frühen Kommunikation

Unabhängige Signalisierung

Das Telefon konnte sein eigenes Rufsignal erzeugen. Dadurch war es dort nützlich, wo kein zentraler Rufstrom vorhanden war oder die Leitung unabhängig arbeiten musste.

Unabhängige Signalisierung ermöglichte auch einfache private Leitungen. Zwei Standorte konnten mit einem Adernpaar verbunden werden und einander mit der Kurbel rufen.

Geeignet für abgelegene Gebiete

Das Gerät konnte in ländlichen oder isolierten Bereichen mit wenig Infrastruktur arbeiten. Solange die Leitung intakt war und die Batterien gewartet wurden, konnten Nutzer über beträchtliche Entfernungen kommunizieren.

Dies half Bauernhöfen, Bahnen, Bergwerken, Gütern, Militäreinheiten und kleinen Gemeinden, Sprachverbindungen aufzubauen, bevor moderne Netze sie erreichten.

Einfacher und wartbarer Aufbau

Obwohl das Gerät mechanisch und elektrisch war, waren viele Teile verständlich und wartbar. Glocken, Kurbeln, Klemmen, Batterien, Gabelschalter und Verdrahtung konnten oft direkt geprüft werden.

Diese praktische Wartbarkeit war in einer Zeit wichtig, in der spezialisierte technische Unterstützung nicht immer in der Nähe war.

Grenzen und praktische Probleme

Batteriewartung

Lokale Batterien mussten kontrolliert und ersetzt werden. Nasszellen konnten auslaufen, und Trockenzellen verloren mit der Zeit ihre Leistung. War die Batterie schwach, konnte die Sprachübertragung schlecht werden, auch wenn der Rufstromkreis noch funktionierte.

Dieser Wartungsaufwand war ein Grund dafür, dass Zentralbatteriesysteme später attraktiver wurden.

Manueller Rufvorgang

Nutzer mussten die Kurbel drehen und waren oft auf eine Bedienperson angewiesen. Es gab keine direkte Tastaturwahl, keine automatische Leitwegwahl und keine sofortige Nummernauswahl. Der Vorgang war langsamer als moderne Telefonie.

Bei Gemeinschaftsleitungen war die Privatsphäre eingeschränkt, weil mehrere Teilnehmer dieselbe Leitung teilten und Gespräche manchmal mithören konnten.

Begrenzte Audioqualität

Frühe Sender, Empfänger, Batterien und Leitungsbedingungen begrenzten die Sprachverständlichkeit. Lange Leitungen, schlechte Isolierung, schwache Batterien, Feuchtigkeit und Störungen konnten die Sprachqualität verringern.

Das System war für praktische Kommunikation ausreichend, erreichte jedoch nicht die Klarheit, Zuverlässigkeit und Bequemlichkeit späterer Telefontechnologien.

Abhängigkeit von physischen Leitungen

Wie andere drahtgebundene Telefone hing das System von intakten Leitungsdrähten ab. Drahtbrüche, Korrosion, schlechte Verbindungen und Wetterschäden konnten den Dienst unterbrechen.

Feld- und Landsysteme erforderten regelmäßige Leitungsprüfung, besonders in Gebieten mit Stürmen, Tieren, Bauarbeiten oder schwierigem Gelände.

Heutige Bedeutung und Erhaltung

Heute werden Magnettelefone vor allem von Sammlern, Museen, Historikern, Telekommunikationsingenieuren, Restauratoren und Menschen untersucht, die sich für Kommunikationsgeschichte interessieren. Sie werden häufig als Ausstellungsstücke, Lehrmittel oder funktionsfähige Vorführungen privater Leitungen restauriert.

Einige Prinzipien bleiben zum Verständnis moderner Kommunikationssysteme nützlich. Der Unterschied zwischen Signalisierung und Sprache, der Bedarf an Stromversorgung, die Rolle von Schaltern und die Bedeutung der Leitungsbedingungen sind weiterhin relevant, auch wenn sich die Hardware stark verändert hat.

Bei der Restaurierung ist Vorsicht nötig. Alte Batterien können auslaufen, Leitungsisolation kann spröde sein, und Magnetgeneratoren können beim Kurbeln unangenehme oder potenziell unsichere Spannungen erzeugen. Antike Geräte sollten ohne geeignete Schnittstellentechnik und fachkundige Prüfung nicht an moderne Telefonnetze angeschlossen werden.

Vergleich mit späteren Telefonsystemen

FAQ

Können zwei alte Magnettelefone noch miteinander rufen?

Ja. In einer privaten Vorführanlage lassen sich zwei kompatible Geräte oft mit geeigneter Verdrahtung und passenden Batterien verbinden. Zuvor müssen jedoch Zustand der Apparate, der Leitung, des Rufwerks und der Batterien geprüft werden.

Wird die Kurbel zum Sprechen benutzt?

Nein. Die Kurbel dient hauptsächlich der Signalisierung und dem Klingeln. Die Sprachkommunikation nutzt Sender, Empfänger, Leitungsstromkreis und Ortsbatterie oder eine andere Sprechstromquelle.

Warum haben manche antiken Geräte große interne Batterien?

Viele frühe Geräte nutzten lokale Batterien, um den Kohlesender zu speisen. Diese Batterien waren für die Sprachübertragung erforderlich, nicht nur für das Klingeln.

Kann ein Kurbeltelefon an eine moderne Telefonleitung angeschlossen werden?

Es sollte nicht ohne geeignete Schnittstellengeräte direkt angeschlossen werden. Moderne Netze verwenden andere Signalisierung und elektrische Bedingungen, und der Magnetgenerator ist möglicherweise nicht mit heutiger Telefontechnik kompatibel.

Warum sind diese Telefone bei Sammlern beliebt?

Sie sind bei Sammlern beliebt, weil sie sichtbare mechanische Teile, frühe Elektrotechnik, Holz- oder Metallhandwerk und historische Bedeutung verbinden. Außerdem zeigen sie, wie Telefonnutzer früher Rufsignale aktiv von Hand erzeugten.
