Funksysteme werden nach wie vor häufig in der Notfallkommunikation, bei Feldoperationen, Sicherheitspatrouillen, in der Industrieproduktion, im Transportwesen, in der militärischen Kommunikation und bei Projekten der öffentlichen Sicherheit eingesetzt. Herkömmliche Funkgeräte sind jedoch oft durch Reichweitenbegrenzungen, unabhängige Kanäle und die Trennung von Telefon- oder Dispositionssystemen eingeschränkt. Ein ROIP-Gateway hilft, dieses Problem zu lösen, indem es Funkaudio in IP-basierte Kommunikation umwandelt und es Funkbenutzern ermöglicht, sich mit SIP-Plattformen, Dispositionszentralen, IP-Telefonen und entfernten Funknetzwerken zu verbinden.

ROIP steht für Radio Over Internet Protocol. Es wird auch häufig als Radio-Over-IP-Gateway, Intercom-Gateway oder Funk-Gateway bezeichnet. Die früheste Nutzung dieser Technologie bestand darin, Funkgeräten an verschiedenen Standorten die Kommunikation über IP-Netzwerke wie das Internet oder ein lokales Netzwerk zu ermöglichen. Mit der Entwicklung von VoIP- und SIP-Softvermittlungstechnologie wird das heutige ROIP-Gateway nicht mehr nur für die Fernvernetzung von Funkgeräten eingesetzt. Es ist zu einem wichtigen Integrationsgerät für Unified Communications und Kommando- und Dispositionsprojekte geworden.

Warum Funksysteme IP-basierte Integration benötigen

Herkömmliche Funkgeräte und Telefonsysteme sind zwei verschiedene Kommunikationssysteme. Funkgeräte werden normalerweise für die gruppenbasierte Feldkommunikation verwendet, während Telefone für Punkt-zu-Punkt-Anrufe, Unternehmenskommunikation und Zugang zu öffentlichen Netzen genutzt werden. Ihre Arbeitsprinzipien, Benutzergewohnheiten und Einsatzszenarien sind unterschiedlich.

Da sich Unternehmenskommunikationssysteme in Richtung SIP-Softvermittlungsplattformen und integrierter Kommandosysteme bewegen, müssen viele Dispositionsprojekte Funkgeräte in denselben Kommunikationsrahmen einbinden. Dies ist besonders häufig in der Notfallreaktion, in industriellen Kontrollräumen, bei Kommandozentralen für öffentliche Sicherheit, in Logistikbetrieben, Häfen, Bergwerken, Transportprojekten und im großen Campus-Management der Fall.

Ohne ROIP-Gateway-Integration bleiben Funkbenutzer und SIP-Benutzer getrennt. Ein Disponent muss möglicherweise gleichzeitig eine Funkkonsole, ein IP-Telefon, eine Kommandoplattform und andere Systeme bedienen. Dies verringert die Reaktionseffizienz und erschwert die Verwaltung von Kommunikationsaufzeichnungen.

Der Wert eines ROIP-Gateways liegt nicht nur in der Erweiterung der Funkreichweite. Es verwandelt Funkkanäle in disponierbare IP-Kommunikationsressourcen.

Verwandte Lösung: ROIP-Gateway-Lösung für Radio-over-IP-Integration

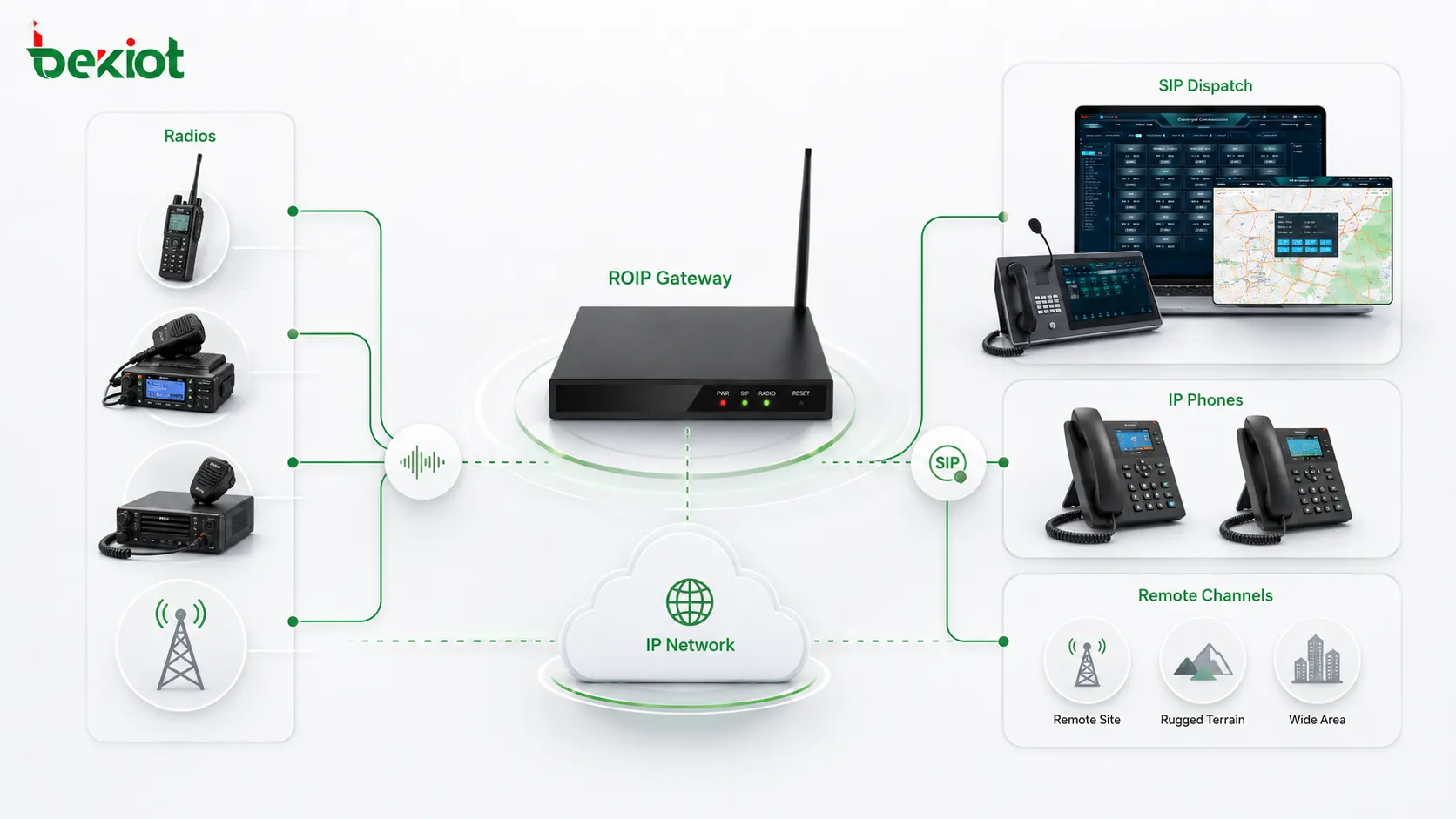

Wie das Gateway Funkgeräte mit SIP-Plattformen verbindet

Ein ROIP-Gateway wird normalerweise über externe Kabel mit Handfunkgeräten, Fahrzeugfunkgeräten, Basisstationen oder anderen Funkgeräten verbunden. In vielen praktischen Installationen wird ein 9-poliger Luftfahrtstecker verwendet, um Funkgeräte oder Fahrzeugstationen verschiedener Marken anzuschließen. Kundenspezifische Kabel können je nach Funkmodell und Projektanforderungen flexible Steuerungs- und Audiozugriffsmöglichkeiten bieten.

Nachdem das Funkaudio angeschlossen ist, wandelt das Gateway die Funkstimme in standardmäßige SIP-Kommunikation um. Dies ermöglicht es dem Funkkanal, sich bei einer SIP-Softvermittlung, IP-Telefonanlage, Unified-Communication-Plattform oder einem Dispositionssystem zu registrieren. Einmal registriert, kann der Funkkanal wie eine Kommunikationsnebenstelle oder eine Dispositionsressource verwaltet werden.

Diese Methode erleichtert die Integration. Das Projektteam muss das Funksystem nicht neu aufbauen. Vorhandene Funkgeräte können weiterverwendet werden, während das ROIP-Gateway eine Brücke zwischen der Funkkommunikation und IP-basierten Sprachplattformen schafft.

Szenario 1: Funkgeräte an ein Telefonsystem anschließen

Ein häufiger Anwendungsfall ist der Anschluss von Funkgeräten an ein Telefonsystem. In einigen Kommando- und Dispositionsumgebungen ist die Telefonplattform zum Zentrum der Kommunikation geworden. Betreiber müssen möglicherweise interne Nebenstellen, externe Telefonnummern, Mobiltelefone, IP-Telefone und Funkkanäle aus demselben System anrufen.

Mit einem ROIP-Gateway kann ein Funkkanal mit der SIP-Telefonplattform verbunden werden. Dies ermöglicht es IP-Telefonbenutzern, mit Funkbenutzern zu kommunizieren, und Disponenten können Funkkanäle direkt über die Plattformoberfläche anrufen. Dies ist nützlich, wenn Büroangestellte, Feldteams, Notfallpersonal und Bereitschaftsräume über verschiedene Geräte hinweg kommunizieren müssen.

Beispielsweise kann ein Bediener im Kontrollraum über die SIP-Plattform eine Funkgruppe rufen. Ein Funkbenutzer vor Ort kann mit einer Nebenstelle des Bereitschaftsbüros verbunden werden. Ein Telefonbenutzer kann bei Bedarf an einem Funkkommunikationsablauf teilnehmen. Dies verbessert die Kommunikationsflexibilität, ohne alle Benutzer zum Wechseln der Geräte zu zwingen.

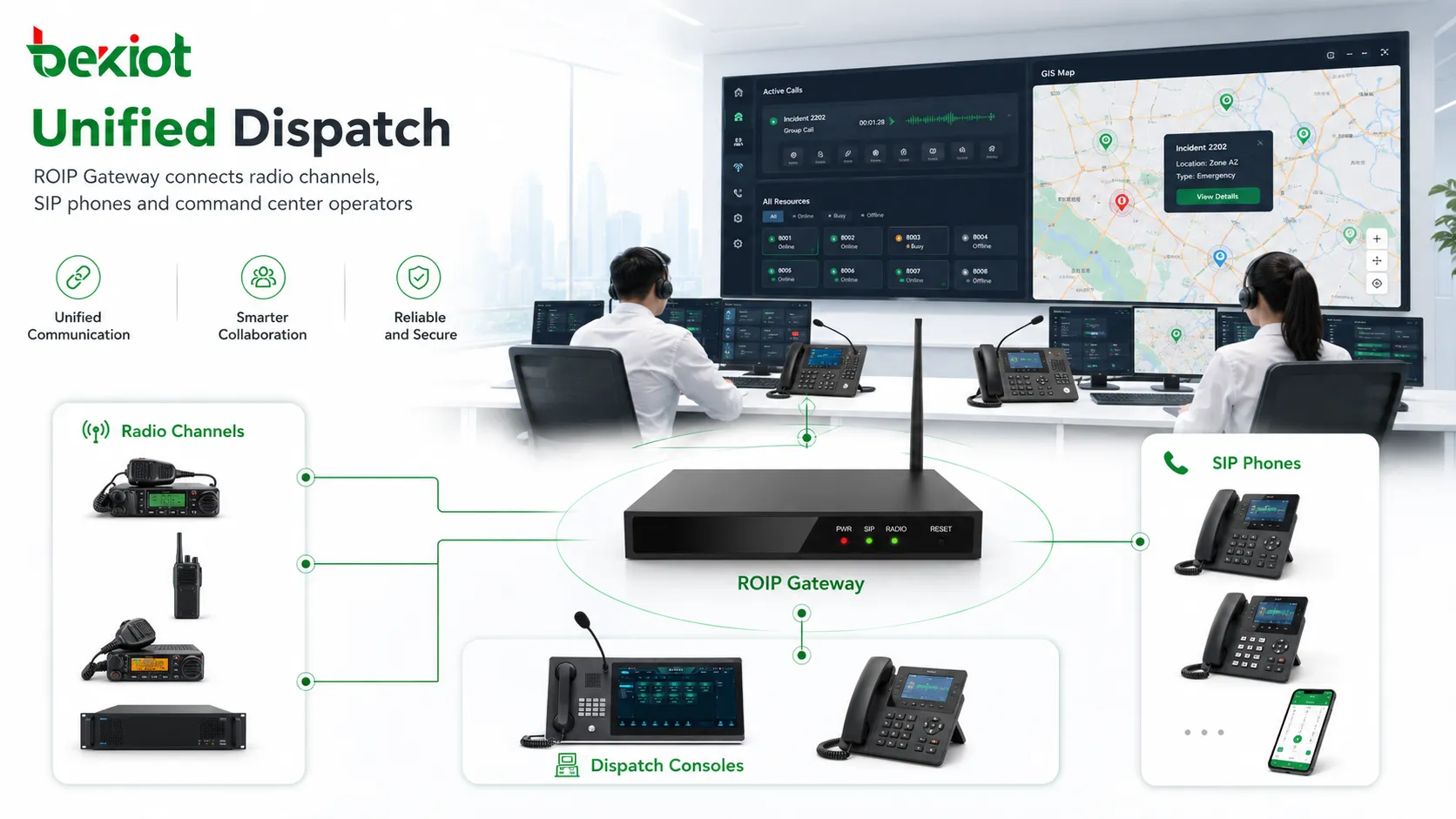

Szenario 2: Zugriff auf eine einheitliche Dispositionsplattform

Ein weiterer wichtiger Anwendungsfall ist die einheitliche Kommandodisposition. In vielen Projekten ist das Dispositionssystem auf SIP-Kommunikation, Softvermittlungstechnologie und visueller Kommandosoftware aufgebaut. Das ROIP-Gateway ermöglicht es Funkkanälen, Teil dieser Dispositionsumgebung zu werden.

Nach der Integration können Dispositionsmitarbeiter Funkkanäle, SIP-Nebenstellen, IP-Telefone, Konferenzräume, mobile Endgeräte und Notfallkommunikationspunkte von einer Plattform aus verwalten. Dies unterstützt Gruppenrufe, Kanalzugriff, Notfallrundrufe, Dispositionsaufzeichnung, systemübergreifende Anrufe und Kommandokoordination.

Dies ist besonders nützlich in der Notfallkommunikation, öffentlichen Sicherheit, Industrieproduktion, im Transportmanagement, in Energieanlagen, bei militärischen Anwendungen und bei groß angelegten Sicherheitsprojekten. Funkgeräte bleiben vertraute Werkzeuge für Feldteams, während die Kommandozentrale eine zentrale Kontrolle und bessere Koordinationsfähigkeiten erhält.

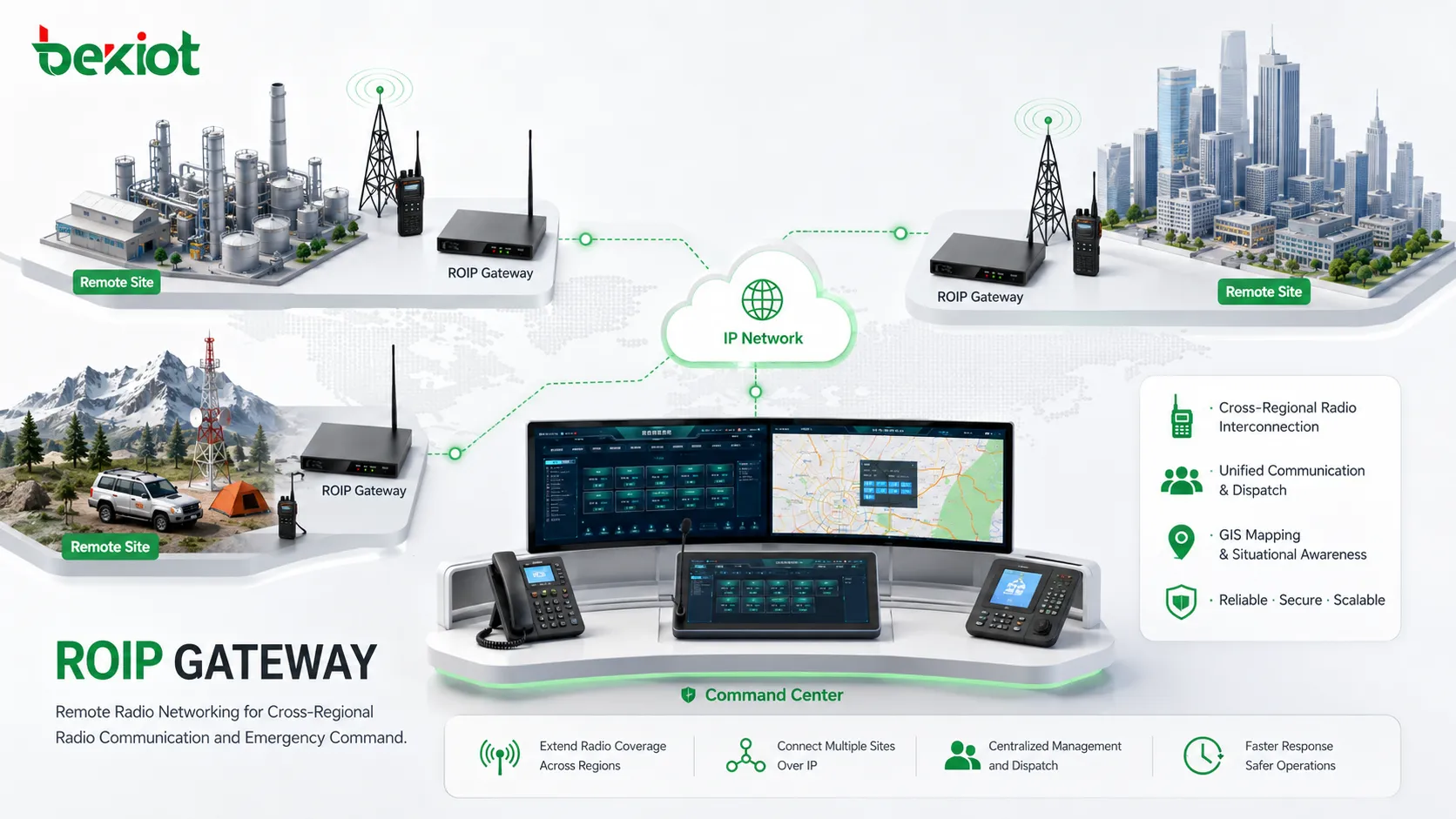

Szenario 3: Fernvernetzung von Funkgeräten

Die Fernvernetzung von Funkgeräten ist eine der frühesten und wichtigsten Anwendungen der ROIP-Technologie. Die herkömmliche Funkkommunikation ist durch Frequenzabdeckung, Gelände, Repeater-Installation und lokales Kanaldesign begrenzt. Wenn sich Teams in verschiedenen Regionen befinden, ist eine direkte Funkkommunikation möglicherweise nicht möglich.

Ein ROIP-Gateway löst dieses Problem, indem es ein IP-Netzwerk verwendet, um Funkkanäle über verschiedene Standorte hinweg zu verbinden. Mehrere Gateways können an verschiedenen Standorten installiert werden, und jedes Gateway kann mit einem oder mehreren Funkkanälen verbunden werden. Durch Internet- oder Private-Network-Übertragung können Funkgeräte in verschiedenen Regionen so kommunizieren, als wären sie Teil desselben erweiterten Netzwerks.

Dies ist wertvoll für Notfallkommandos, überregionale Rettungseinsätze, Industrieparks mit mehreren Standorten, Transportrouten, abgelegene Stationen, militärische Kommunikation und verteilte Feldoperationen. Es hilft, die Funkkommunikationsreichweite zu vergrößern und die Koordination über Standorte hinweg zu verbessern.

Multi-Gateway- und Multi-Kanal-Anwendungen

Die moderne ROIP-Gateway-Installation beschränkt sich nicht auf ein Funkgerät und eine Plattform. In komplexeren Projekten können mehrere Gateways miteinander vernetzt werden, um mehrere Standorte, mehrere Funkkanäle und verschiedene Funksysteme zu verbinden.

Dies ermöglicht es der Kommandozentrale, Kommunikationsressourcen flexibler zu organisieren. Ein Projekt kann Funkkanäle aus mehreren Regionen verbinden, verschiedene Funkstandards verknüpfen, IP-Telefone registrieren und Überwachungs- oder Verwaltungsplattformen anschließen. Auf diese Weise wird die Funkkommunikation Teil einer umfassenderen integrierten Kommunikationsarchitektur.

Für die Projektabwicklung ist dieser Multi-Gateway-Ansatz praktisch, da er eine schrittweise Bereitstellung unterstützt. Ein Projekt kann mit einem Standort und einem Kanal beginnen und dann schrittweise weitere Gateways, weitere Kanäle und weitere Systeme hinzufügen, wenn die Anforderungen wachsen.

Erweiterung der Kommunikationsreichweite und -fähigkeit

Ein Hauptgrund für den Einsatz eines ROIP-Gateways ist die Erweiterung der Kommunikationsreichweite von Funkgeräten. Herkömmliche Funksysteme sind stark von der lokalen Abdeckung abhängig. Selbst mit Repeatern kann die Kommunikation durch Geografie, Gebäudestruktur, Gelände und Installationskosten begrenzt sein.

Durch die Nutzung von IP-Netzwerken kann der Funkkanal über seinen ursprünglichen Abdeckungsbereich hinaus erweitert werden. Eine Dispositionszentrale in einer Stadt kann mit einem Funkkanal an einem anderen Standort kommunizieren. Ein entlegener Standort kann mit der Hauptzentrale verbunden werden. Zwei separate Funknetze können über Gateways miteinander verbunden werden.

Dies verleiht Funksystemen in modernen Kommunikationsprojekten einen neuen Wert. Anstatt auf die lokale Feldkommunikation beschränkt zu sein, können Funkgeräte an unternehmensweiten, regionalen oder standortübergreifenden Kommandoworkflows teilnehmen.

Entwicklung hin zu Breitband-Push-to-Talk

ROIP-Gateways entwickeln sich auch von Einzelfunktionsgeräten zu stärker integrierten Kommunikationsprodukten. In einigen internationalen Notfallkommunikationsanwendungen bewegen sich ROIP-bezogene Systeme in Richtung MCPTT- und Breitband-PTT-Standards.

In China und anderen Märkten sind Technologien wie B-TrunC, MCPTT und SIP-basierte Breitband-Gegensprechfunktion ebenfalls wichtige Richtungen für die zukünftige Integration. Dies bedeutet, dass Funk-Gateway-Lösungen nach und nach traditionelle Funksysteme mit Breitband-Bündelfunk, missionskritischer Kommunikation, SIP-Disposition und öffentlich-privaten konvergierten Kommunikationsplattformen verbinden können.

Für aktuelle Projekte sind die häufigsten Anwendungen nach wie vor die Funk-zu-Dispositionsintegration und die Fernvernetzung von Funkgeräten. Die langfristige Richtung ist jedoch klar: Die ROIP-Gateway-Technologie wird weiterhin eine breitere Integration zwischen Schmalbandfunk, Breitband-PTT, SIP-Plattformen und Notfallkommunikationssystemen unterstützen.

Typische Projektumgebungen

Notfall- und Kommandozentralen

Notfallkommandozentralen müssen oft Funkteams, Dispositionsmitarbeiter, Telefonbenutzer, mobile Teams und externe Unterstützungseinheiten verbinden. Ein ROIP-Gateway hilft, unabhängige Funkkanäle in einheitliche Kommandoresourcen zu verwandeln.

Bei dringenden Ereignissen können Mitarbeiter schnell Funkkanäle anrufen, Dispositionsgruppen erstellen, Feldteams verbinden und die Kommunikation von einer Plattform aus koordinieren.

Industrieanlagen und große Einrichtungen

Industriegebiete, Kraftwerke, Bergwerke, Häfen, Logistikzentren und Produktionsstätten nutzen häufig Funkgeräte für die Feldkoordination. Gleichzeitig können diese Standorte auch IP-Telefone, Dispositionssoftware, Überwachungsplattformen und Kontrollraumsysteme verwenden.

Die ROIP-Gateway-Integration hilft diesen Kommunikationsressourcen, zusammenzuarbeiten. Sie reduziert die Systemisolierung und unterstützt eine schnellere Kommunikation zwischen Feldarbeitern und Managementteams.

Überregionale Einsätze

Organisationen mit mehreren Standorten benötigen oft eine weitreichende Funkvernetzung. ROIP-Gateways können Funkkanäle über IP-Netzwerke hinweg verbinden und so die Koordination entfernter Teams erleichtern.

Dies ist nützlich für Transportrouten, verteilte Einrichtungen, abgelegene Stationen, Notfallrettung, militärische Kommunikation und öffentliche Versorgungsbetriebe.

Implementierungsablauf

Der erste Schritt besteht darin, zu ermitteln, welche Funkkanäle angebunden werden müssen. Das Projektteam sollte die Funktypen, die Anzahl der Kanäle, die Standorte der Funkgeräte, die Kommunikationsbenutzer und die Dispositionsszenarien bestätigen.

Der zweite Schritt besteht darin, die IP-Kommunikationsplattform zu definieren. Das Gateway kann mit einer SIP-Softvermittlung, einer Unified-Communication-Plattform, einem Kommando- und Dispositionssystem, einer IP-Telefonanlage oder einer Überwachungsplattform verbunden werden. Die SIP-Kompatibilität ist wichtig, da sie die Verwaltung des Funkzugangs in modernen Kommunikationssystemen erleichtert.

Der dritte Schritt ist die Abstimmung von Kabeln und Schnittstellen. Da verschiedene Funkgeräte unterschiedliche Schnittstellen verwenden können, ist möglicherweise ein kundenspezifisches Verbindungskabel erforderlich. Der 9-polige Luftfahrtstecker wird häufig in vielen ROIP-Gateway-Anwendungen verwendet, da er flexible Verbindungs- und Steuerungsoptionen bietet.

Der vierte Schritt ist das Szenariotesting. Das Projekt sollte Funk-zu-SIP-Anrufe, SIP-zu-Funk-Anrufe, Fern-Gateway-Vernetzung, Kanalumschaltung, Audioklarheit, Verzögerung, PTT-Steuerung, Dispositionsbetrieb, Aufzeichnung und die Kommunikation über mehrere Standorte testen.

Betriebliche Vorteile

Der erste Vorteil ist die Kommunikationskonvergenz. Funkgeräte, SIP-Systeme, IP-Telefone, Dispositionskonsolen und entfernte Kanäle können in einen einzigen Kommunikationsrahmen integriert werden.

Der zweite Vorteil ist die Reichweitenerweiterung. IP-Netzwerke ermöglichen die Kommunikation von Funkkanälen über verschiedene Standorte hinweg und helfen, traditionelle Abdeckungsgrenzen zu überwinden.

Der dritte Vorteil ist eine bessere Dispositionskontrolle. Funkkanäle können von einer Kommandoplattform verwaltet werden, was Gruppenkommunikation, Notrufe und Dispositionsaufzeichnung erleichtert.

Der vierte Vorteil ist der Investitionsschutz. Vorhandene Funkgeräte können weiterverwendet werden, während das ROIP-Gateway IP-Kommunikationsfähigkeiten hinzufügt und den Anwendungswert des Systems erweitert.

ROIP-Gateways sind am wertvollsten, wenn ein Projekt bestehende Funksysteme mit moderner SIP-Kommunikation, Dispositionsplattformen oder entfernten Funknetzwerken verbinden muss.

FAQ

Kann ein ROIP-Gateway Funkgeräte verschiedener Marken verbinden?

In vielen Fällen ja. Der Schlüssel liegt darin, ob das Gateway mit der Funkschnittstelle über das richtige Kabel und die richtige Steuerungsmethode abgeglichen werden kann. Die Schnittstellenbestätigung ist ein wichtiger Schritt vor der Implementierung.

Erfordert die Fernvernetzung von Funkgeräten ein privates Netzwerk?

Nicht immer. ROIP-Gateways können über verschiedene IP-Netzwerke arbeiten, aber Projektanforderungen wie Sicherheit, Stabilität, Verzögerung und Zuverlässigkeit können bestimmen, ob ein privates Netzwerk, VPN oder eine dedizierte Leitung bevorzugt wird.

Können Funkkanäle nach der SIP-Integration aufgezeichnet werden?

Ja, wenn die angebundene Dispositionsplattform oder das SIP-System Aufzeichnung unterstützt. Sobald die Funkstimme in SIP-Kommunikation umgewandelt ist, können Aufzeichnung und Protokollverwaltung normalerweise von der Plattform übernommen werden.

Ist ROIP nützlich, wenn ein Standort bereits über eine Dispositionsplattform verfügt?

Ja. Eine Dispositionsplattform kann SIP-Benutzer und IP-Endgeräte verwalten, aber Funkkanäle benötigen oft einen Gateway-Zugang, bevor sie in denselben Arbeitsablauf einbezogen werden können.

Was ist der Hauptunterschied zwischen einfachen Funk-Repeatern und der ROIP-Gateway-Vernetzung?

Ein Repeater erweitert hauptsächlich die Funkabdeckung innerhalb eines Funksystems. Ein ROIP-Gateway nutzt IP-Netzwerke, um Funkkanäle mit entfernten Standorten, SIP-Systemen, Dispositionsplattformen und anderen Kommunikationsressourcen zu verbinden.
