Ein älteres Beschallungssystem muss nicht automatisch ersetzt werden, wenn ein Standort auf IP-Telefonie oder zentrale Dispatch umstellt. Wenn die Verstärker, Zonencontroller und Lautsprecher noch funktionstüchtig sind, kann ein IP-Paging-Gateway die fehlende Verbindung zwischen der Netzwerk-Sprachplattform und dem analogen Audioeingang der vorhandenen PA-Anlage herstellen.

Das Ergebnis ist ein praktisches Retrofit: Operatoren können Live-Ansagen von einer Dispatch-Konsole, einem Tischtelefon oder einem autorisierten mobilen Client aus machen, während die vorhandenen Verstärker- und Lautsprecherkreise weiterhin den Ton im gesamten Gebäude verteilen. Dieser Ansatz reduziert Bauarbeiten, verkürzt die Bereitstellungszeit und ermöglicht es, dass analoge und native IP-Paging-Endpunkte unter demselben Kommunikationsplan arbeiten.

Verwandtes Produkt:  Intercom Paging Gateway

Warum ein Gateway-basiertes Upgrade sinnvoll ist

Traditionelle PA-Systeme sind oft um langlebige Komponenten herum aufgebaut: Rack-montierte Verstärker, Zonenwähler, Deckeneinbaulautsprecher, Hornlautsprecher und lange Lautsprecherkabel. Diese Teile können auch dann noch gute Leistung bringen, wenn die Steuerung auf ein lokales Mikrofon oder einen dedizierten analogen Eingang beschränkt ist. Der Austausch jedes Feldgeräts allein zur Gewinnung von Netzwerkzugang kann unnötige Kosten und Störungen verursachen.

Ein Paging-Gateway verändert die Steuerungsebene anstelle der gesamten Verteilungsebene. Es verbindet sich mit dem IP-Netzwerk, erscheint als anrufbarrer Endpunkt auf der Sprach- oder Dispatch-Plattform und stellt einen Audioausgang bereit, den der vorhandene Verstärker akzeptieren kann. Sobald der Endpunkt in den Wählplan aufgenommen ist, können autorisierte Benutzer ein Gebäude, eine Werkstatt oder eine Beschallungszone erreichen, ohne neben dem PA-Rack stehen zu müssen.

Diese Architektur ist besonders nützlich, wenn ein Projekt Folgendes benötigt:

• Beibehaltung vorhandener Verstärker und Lautsprecherkreise.

• Erweiterung des Paging-Zugriffs auf Dispatch-Konsolen, IP-Telefone oder entfernte Büros.

• Zusammenführung separater PA-Zonen in einer einheitlichen Kommunikationsoberfläche.

• Hinzufügen von netzwerkbasierter Zeitplanung, Aufzeichnung oder Ereignisverknüpfung auf Plattformebene.

• Bereitstellung nativer IP-Lautsprecher in neuen Bereichen bei gleichzeitiger Aufrechterhaltung analoger Zonen.

Was das Gateway ändert – und was es unverändert lässt

Das Gateway ändert die Art und Weise, wie ein Durchsage initiiert und transportiert wird. Anstatt sich nur auf ein Mikrofon neben dem Verstärkerrack zu verlassen, erhält der Standort einen netzwerkadressierbaren Paging-Punkt. Der Bediener kann ein benanntes Ziel auswählen, eine Live-Ansage starten und den Kanal von derselben Oberfläche aus freigeben, die auch für andere Sprach- oder Dispatch-Aufgaben verwendet wird. Abhängig von der umgebenden Plattform kann das Projekt auch Benutzerberechtigungen, Anrufaufzeichnungen, geplante Audioinhalte, Durchsagegruppen und ereignisgesteuerte Aktionen hinzufügen.

Es ändert nicht das elektrische Design des Lautsprecherkreises. Verstärkerausgangsleistung, Lautsprecheranzapfung, Kabeldämpfung, Impedanz, akustische Abdeckung und lokale Lautstärkeregler bleiben Teil des vorhandenen PA-Systems. Wenn das alte System eine schwache Abdeckung, beschädigte Lautsprecher oder überlastete Verstärkerkanäle aufweist, wird ein Netzwerk-Gateway diese Mängel nicht beheben. Eine Retrofit-Untersuchung sollte daher Steuerungsbeschränkungen von Audioverteilungsproblemen trennen, bevor die Lösung genehmigt wird.

Diese Unterscheidung hilft, einen realistischen Projektumfang festzulegen. Das Gateway ist das Grenzgerät zwischen Netzwerkkommunikation und analogem Audio; es ist kein Ersatz für jede Komponente hinter dieser Grenze. Wenn die vorhandene PA-Ausrüstung in Ordnung ist, ist diese Trennung ein Vorteil, da sie es dem Projekt ermöglicht, die Steuerung zu modernisieren, ohne die bereits funktionierende Feldinfrastruktur zu stören.

Wie Sprache vom Netzwerk zum Verstärker gelangt

Das Funktionsprinzip ist einfach. Bei einer SIP-basierten Bereitstellung wird das Gateway im Netzwerk konfiguriert und auf der IP-Sprachplattform ähnlich wie ein anderer Kommunikationsendpunkt registriert. Die Plattform weist ihm eine Nebenstellen-Nummer oder ein Paging-Ziel zu. Wenn ein Bediener dieses Ziel anruft, überträgt die SIP-Sitzung den Sprachstrom zum Gateway, das die Medien in analoges Audio umwandelt.

Der Verstärker bleibt für die Leistungsverstärkung und Lautsprecherverteilung verantwortlich. Das Gateway ist für Netzwerkzugriff, Anrufverarbeitung und Audiokonvertierung verantwortlich. Es ist wichtig, diese Rollen getrennt zu halten: Ein Line-Pegel-Ausgang des Gateways sollte normalerweise einen AUX-, LINE-IN- oder gleichwertigen Eingang am Verstärker speisen, nicht einen Hochspannungs-Lautsprecherausgang.

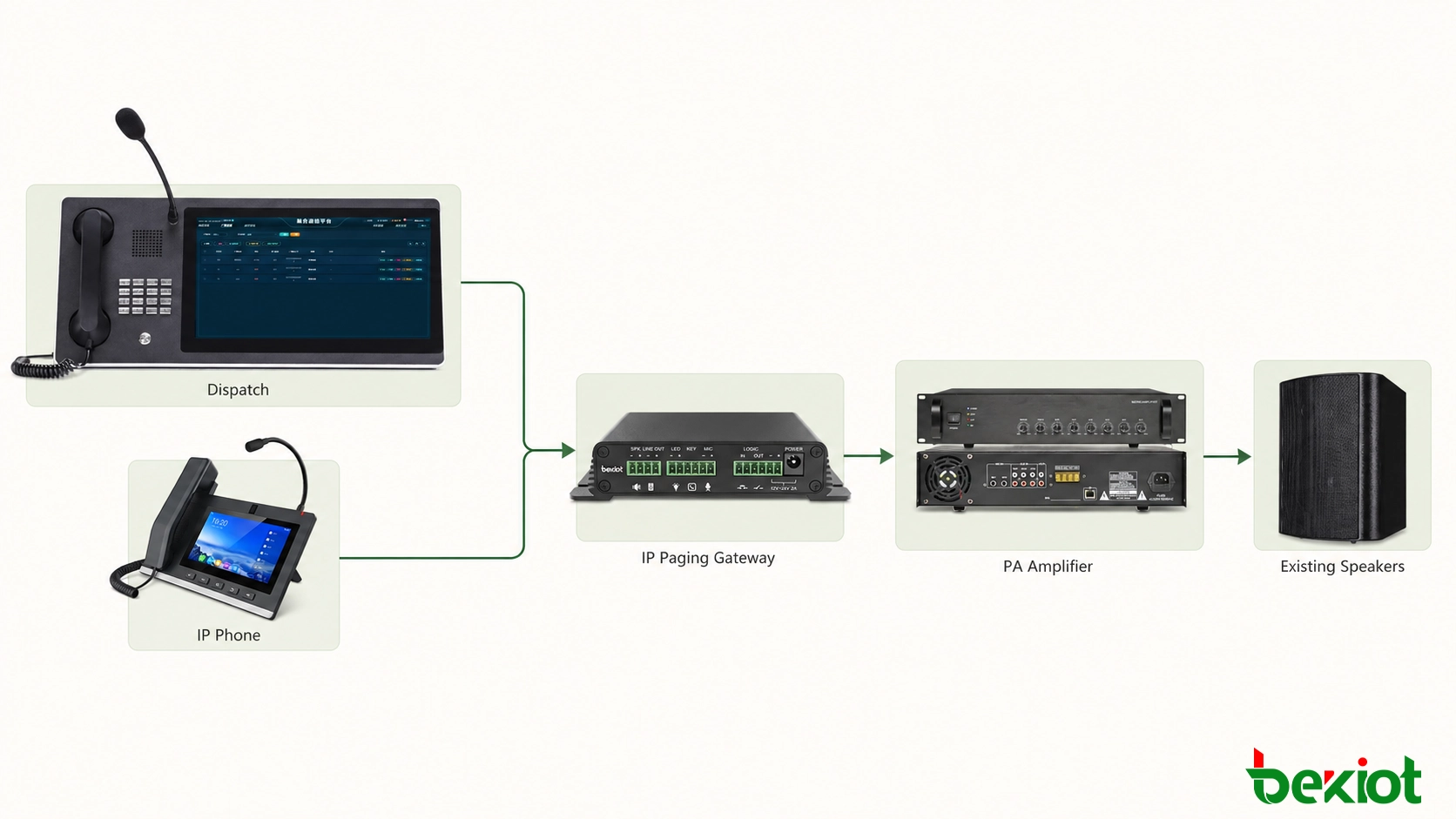

Eine praktische Retrofit-Architektur

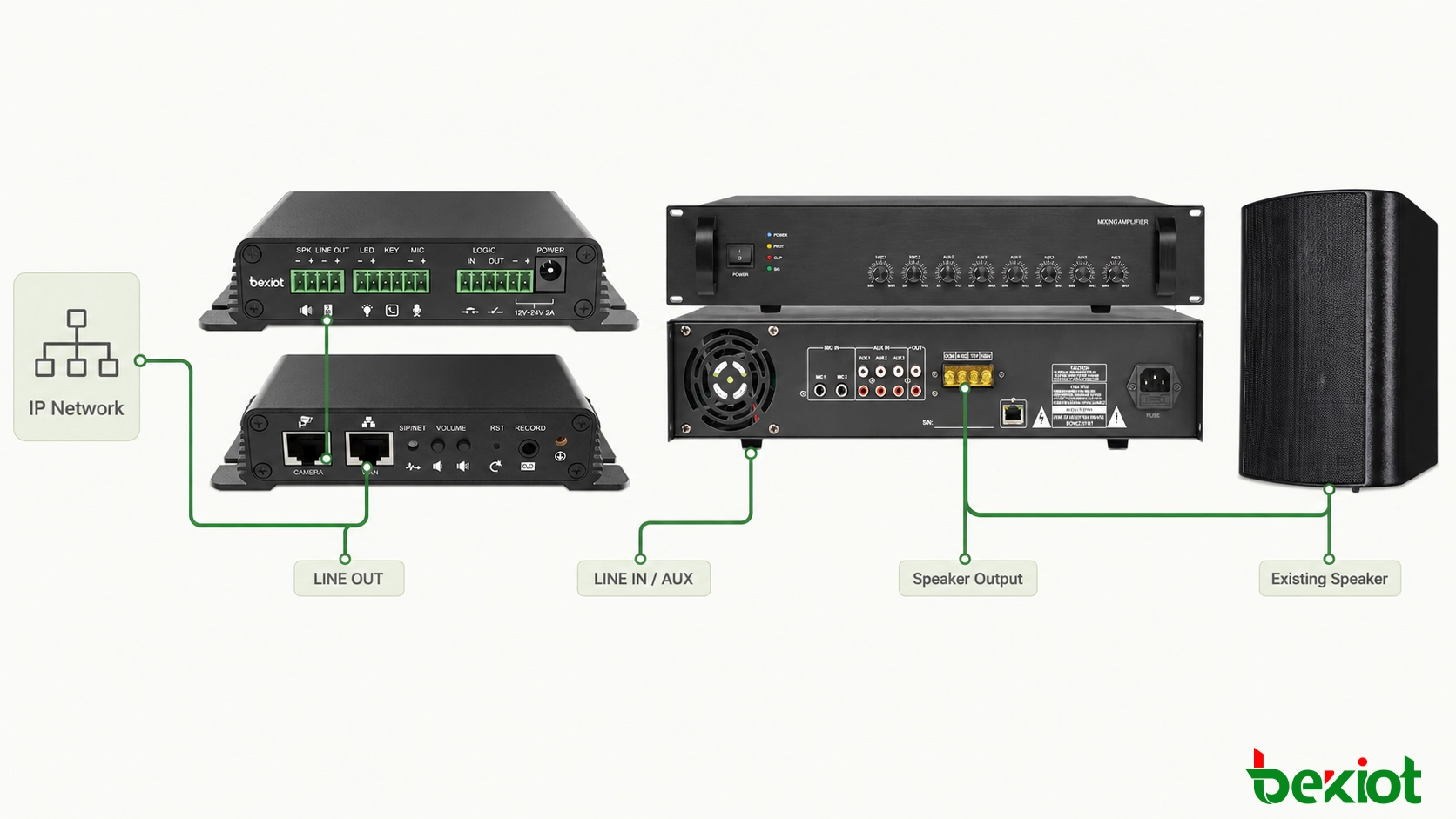

Eine einfache Einzonen-Installation benötigt drei Verbindungen: Ethernet zum Kommunikationsnetzwerk, Stromversorgung für das Gateway (falls es nicht über das Netzwerk mit Strom versorgt wird) und analoges Audio vom Gateway zum Verstärker. Das physische Audiokabel hängt von den verfügbaren Schnittstellen ab. Beispielsweise kann ein Gateway mit einem Reihenklemmen-Leitungsausgang über ein korrekt verdrahtetes Kabel mit einem RCA- oder symmetrischen Line-Eingang eines Verstärkers verbunden werden.

Bevor Sie dieses Kabel herstellen, überprüfen Sie, ob der Verstärkereingang symmetrisch oder unsymmetrisch ist, seinen Nennpegel und seine Erdungskonfiguration. Eine falsche Pin-Zuweisung kann zu geringer Lautstärke, Brummen, Verzerrung oder Verlust eines Audiokanals führen. Abgeschirmte Kabel und eine saubere Erdungsstrategie werden in Geräteracks und elektrisch verrauschten Industriebereichen empfohlen.

Drei gängige Bereitstellungsmodelle

Einzelner Verstärker, einzelnes Paging-Ziel. Dies ist das einfachste Modell. Ein Gateway speist einen Verstärkereingang, und die Plattform präsentiert das gesamte Lautsprechernetzwerk als ein einziges Ziel. Es eignet sich für ein kleines Lager, einen Laden, eine Büroetage oder ein eigenständiges Gebäude, in dem jede Ansage denselren Bereich erreichen soll. Die Hauptaufgaben sind Endpunktregistrierung, Audio-Pegelanpassung und ein klarer Name für die Nebenstellen-Nummer.

Zentrale PA-Matrix mit mehreren Zonen. Größere Standorte verfügen möglicherweise bereits über eine Matrix, einen Zonenwähler oder ein Mehrkanal-Verstärkerrack. Das Gateway liefert das Audioprogramm, während der PA-Controller bestimmt, wohin dieses Programm gesendet wird. Die Zonenauswahl kann manuell am PA-Rack, über Steuerkontakte oder über eine unterstützte Schnittstelle erfolgen. Dieses Modell behält die vorhandene Zonenlogik bei, erfordert jedoch eine sorgfältige Koordination zwischen der Sprachsitzung und der Zonensteuerungsaktion.

Verteilte Gateways über mehrere Standorte. Eine Campus- oder Multi-Standort-Organisation kann ein Gateway neben dem Verstärker in jedem Gebäude oder jeder entfernten Einrichtung platzieren. Alle Endpunkte registrieren sich bei der zentralen Plattform und geben dem Kontrollraum einzeln benannte Ziele und standortweite Gruppen. Kurze analoge Audiostrecken können Rauschen reduzieren, während das IP-Netzwerk den Anruf über die größere Entfernung transportiert. WAN-Resilienz, lokale Strom-Backups und die Auswirkungen eines Ausfalls der zentralen Plattform müssen für jeden Standort berücksichtigt werden.

Umgang mit mehr als einer Beschallungszone

Das Zonendesign hängt vom vorhandenen PA-Controller ab. Ein Projekt kann für jede unabhängige analoge Zone einen dedizierten Gateway-Endpunkt verwenden oder ein Gateway in eine PA-Matrix einspeisen, die bereits Zonen auswählt. Wo der installierte Controller Kontaktschließungen akzeptiert, können Gateway-E/A oder eine externe Relaisschnittstelle verwendet werden, um Audio mit der Zonenauswahl zu koordinieren. Die Paging-Logik sollte vereinbart werden, bevor Hardware zugewiesen wird; andernfalls kann ein scheinbar einfaches Retrofit die Bediener mit unklaren Zielnamen oder unerwarteten All-Zonen-Ansagen zurücklassen.

Der Wählplan sollte operative Namen anstelle von Gerätebezeichnungen verwenden. "Werkstatt Ost", "Verwaltungsgebäude" und "Alle Produktionsbereiche" sind für einen Dispatcher leichter zu verstehen als Gateway-Durchwahlnummern. Berechtigungen können dann verhindern, dass allgemeine Benutzer auf sensible oder standortweite Gruppen zugreifen. Wenn mehrere Benutzer dieselbe Zone anrufen können, benötigt das System auch eine definierte Überlastungsrichtlinie: den zweiten Anruf ablehnen, in die Warteschlange stellen oder einer höherprioritären Quelle erlauben, die aktuelle Ansage zu unterbrechen.

Die Prioritätsbehandlung muss über den gesamten Pfad hinweg ausgelegt werden. Einer Notfallkonsole eine höhere Priorität auf der IP-Plattform zu geben, reicht nicht aus, wenn der analoge Verstärker weiterhin eine andere lokale Quelle abspielt. Der Verstärker oder die PA-Matrix muss einen geeigneten Prioritätseingang, einen Stummschaltkontakt oder eine Steuermethode bereitstellen. Der Inbetriebnahmetest sollte bestätigen, dass die ausgewählte hochprioritäre Quelle die Kontrolle übernimmt, dass niederpriore Audio wie vorgesehen unterdrückt wird und dass der normale Betrieb nach der dringenden Nachricht wiederhergestellt wird.

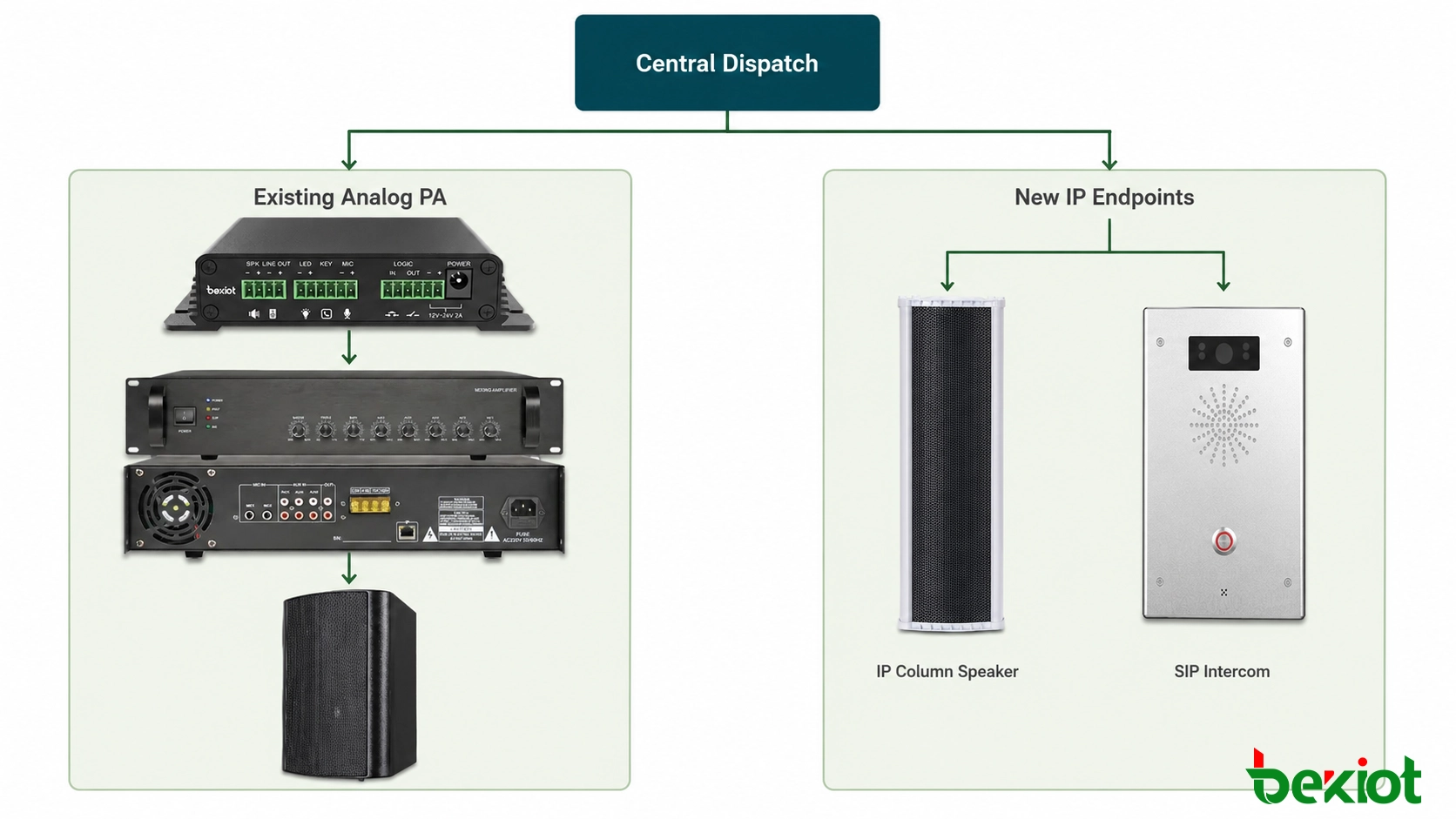

Gleichzeitiger Betrieb analoger und IP-Endpunkte

Das Retrofit verhindert keine weitere Modernisierung. Vorhandene analoge Zonen können hinter Gateways verbleiben, während neue Gebäude oder entfernte Bereiche IP-Lautsprecher und Intercom-Terminals verwenden. Beide Endpunkttypen können auf Plattformebene gruppiert werden, wenn das ausgewählte System Paging-Gruppen unterstützt. Dieser gestufte Ansatz ermöglicht eine Erweiterung, ohne einen standortweiten Cutover an einem einzigen Tag erzwingen zu müssen.

Hybride Gruppen sollten sowohl auf Timing als auch auf Abdeckung getestet werden. Netzwerklautsprecher und ein analoger Verstärkerpfad beginnen möglicherweise nicht genau im selben Moment mit der Wiedergabe. Ein kleiner Unterschied ist oft akzeptabel, wenn die Zonen physisch getrennt sind, kann jedoch ein hörbares Echo erzeugen, wenn sich die Abdeckungsbereiche überlappen. In gemeinsam genutzten akustischen Räumen kann eine Verzögerungsanpassung oder eine andere Zonengruppierung erforderlich sein.

Optionale Steuerungs- und Ereignisintegration

Einige Projekte benötigen mehr als nur einen Live-Sprachpfad. Ein potenzialfreier Eingang kann es einem Taster, einer Alarmanlage oder einem Maschinensignal ermöglichen, eine vordefinierte Aktion anzufordern. Ein Ausgangskontakt kann eine Warnbake betreiben, einen Verstärkereingang aktivieren oder einen anderen Controller ansteuern. Diese Funktionen sollten als explizite Steuerungslogik behandelt werden, nicht als Annahmen, die auf dem Vorhandensein eines E/A-Anschlusses beruhen.

Dokumentieren Sie für jedes Ereignis die Auslösequelle, die Zielzonen, den Audioinhalt, die Priorität, die Rückstellbedingung und das erwartete Verhalten nach einer Netzwerk- oder Stromunterbrechung. Wenn aufgezeichnete Nachrichten verwendet werden, definieren Sie, wo die Audiodatei gespeichert ist und welches Gerät für die Wiedergabe verantwortlich ist. Eine klare Zuständigkeit verhindert ein häufiges Inbetriebnahmeproblem, bei dem die Sprachplattform, das Gateway und der PA-Controller jeweils isoliert korrekt konfiguriert sind, aber die vollständige automatisierte Sequenz nicht funktioniert.

Installations- und Inbetriebnahme-Checkliste

Gute Ergebnisse hängen mehr vom Standort-Survey und dem Inbetriebnahmeprozess ab als von der Anzahl der Geräte. Die folgende Sequenz hält Netzwerk-, Audio- und Betriebsprüfungen ausreichend getrennt, um Fehler schnell zu identifizieren.

1. Bestandsaufnahme der installierten PA-Ausrüstung. Erfassen Sie Verstärkereingangstypen, Zonensteuerungen, Lautsprecherbelastung, lokale Mikrofone, Prioritätseingänge und alle Brandmelde- oder Evakuierungsschnittstellen.

2. Definieren Sie, wer welche Zone anrufen kann. Erstellen Sie klare Durchwahlnamen, Paging-Gruppen und Berechtigungen für Disponenten, Telefone und mobile Benutzer.

3. Bereiten Sie das Netzwerk vor. Weisen Sie Adressierung, Voice-VLAN-Richtlinien, Quality-of-Service-Regeln und Firewall-Pfade entsprechend der Plattform zu. Entfernte Standorte sollten über das tatsächliche WAN getestet werden, nicht nur auf dem Prüfstand.

4. Registrieren und verifizieren Sie den Endpunkt. Bestätigen Sie, dass das Gateway online bleibt, Anrufe von autorisierten Geräten empfängt und jede Sitzung ordnungsgemäß freigibt.

5. Schließen Sie den Audiopfad an. Verwenden Sie das richtige Kabel (Klemme-zu-Klemme, Klemme-zu-RCA oder symmetrisches Audiokabel) für den Verstärkereingang. Schließen Sie den Leitungsausgang nicht an einen Lautsprecherpegel-Schaltkreis an.

6. Stellen Sie die Verstärkung stufenweise ein. Beginnen Sie mit konservativen Ausgangs- und Verstärkerpegeln und erhöhen Sie diese dann unter Überprüfung von Verständlichkeit, Übersteuerung, Hintergrundbrummen und akustischer Rückkopplung.

7. Testen Sie reale Betriebsfälle. Überprüfen Sie einzelne Zonen, All-Call-Gruppen, Überlastbedingungen, Anrufbeendigung, geplante Inhalte, Stromwiederherstellung und das Verhalten aller lokalen Fallback-Mikrofone.

Testen Sie die Verständlichkeit, nicht nur die Lautstärke

Eine laute Durchsage ist nicht unbedingt eine verständliche. Bei der Inbetriebnahme sollte eine konsistente gesprochene Testnachricht verwendet werden, und jeder repräsentative Bereich sollte bei normalem Hintergrundgeräusch bewertet werden. Achten Sie auf abgehackte Konsonanten, übermäßige Bässe, Brummen, Rückkopplung und große Unterschiede zwischen den Zonen. Wenn der Verstärkereingang zu stark ausgesteuert wird, beseitigt eine Reduzierung der Lautsprecherlautstärke nicht die bereits früher in der Signalkette entstandenen Verzerrungen.

Die Audioverstärkung sollte von der Quelle zum Ziel eingestellt werden: Mikrofonpegel des Bedieners, Medienpegel der Plattform, Leitungsausgang des Gateways und Verstärkereingang oder Master-Pegel. Ändern Sie jeweils eine Stufe und dokumentieren Sie die akzeptierten Einstellungen. Dies bietet eine reproduzierbare Basislinie, falls Geräte ausgetauscht werden oder ein späterer Wartungsbesuch berichtet, dass Ansagen leiser oder verzerrter geworden sind.

Netzwerk- und Sicherheitsprüfungen einbeziehen

Da Paging zu einem Netzwerkdienst wird, ist die Endpunktsicherheit Teil des Audio-Designs. Ersetzen Sie Standard-Anmeldeinformationen, schränken Sie den Verwaltungszugriff ein, halten Sie die Zeitsynchronisation konsistent und sichern Sie die endgültige Konfiguration. Platzieren Sie Sprachgeräte in einem geeigneten Netzwerksegment und erlauben Sie nur die Signalisierungs-, Medien- und Verwaltungspfade, die das System benötigt. Ein Paging-Endpunkt sollte nicht allein zur Vereinfachung des Fernzugriffs direkt im öffentlichen Internet exponiert werden.

Quality-of-Service-Einstellungen sollten End-to-End verifiziert werden, insbesondere über gemeinsam genutzte WAN-Strecken. Paketverlust, Jitter oder instabiles Routing können einen erfolgreichen Anruf in eine unverständliche Ansage verwandeln. Der Abnahmetest sollte Anrufe unter realistischer Netzwerklast einschließen, nicht nur, wenn der Standort ruhig ist. Testen Sie für entfernte Einrichtungen die Wiederherstellung nach einem Verbindungsverlust und bestätigen Sie, ob lokales Paging verfügbar bleibt, wenn die zentrale Plattform nicht erreichbar ist.

Wo dieser Ansatz am besten geeignet ist

Die Gateway-basierte Integration funktioniert gut in Fabriken, Lagern, Schulen, Krankenhäusern, Bürokomplexen, Verkehrseinrichtungen, Einzelhandelsstandorten und Versorgungsanlagen, in denen ein analoges PA-Netzwerk bereits die erforderlichen Bereiche abdeckt. Sie ist auch in Mehrstandortprojekten nützlich: Ein zentrales Dispatch-Team kann entfernte Verstärker über das IP-Netzwerk erreichen, vorbehaltlich des Sicherheits-, Bandbreiten- und Resilienzdesigns des Standorts.

• Fertigung und Logistik: Verbinden Sie Produktionshallen, Verladebereiche und Lager mit einem zentralen Dispatch-Pult, während Sie gleichzeitig die leistungsstarken Hornlautsprecher für laute Umgebungen beibehalten.

• Schulen und Unternehmenscampus: Erlauben Sie autorisierten Büros, einzelne Gebäude oder Gemeinschaftsbereiche anzurufen, während geplante Inhalte und Routineansagen zentral verwaltet werden.

• Krankenhäuser und Pflegeeinrichtungen: Integrieren Sie allgemeine Paging-Bereiche, ohne vorhandene Stationslautsprecherkreise zu stören, unter Berücksichtigung von Datenschutz-, Prioritäts- und lokalen Betriebsanforderungen.

• Verkehrs- und öffentliche Einrichtungen: Erweitern Sie die Ansagen aus dem Kontrollraum auf ältere Verstärker in Empfangshallen, Bahnsteigen oder Parkbereichen und fügen Sie während späterer Erweiterungen IP-Endpunkte hinzu.

• Versorgungsbetriebe und abgelegene Standorte: Bieten Sie zentralen Zugang zu Umspannwerken, Wasseranlagen oder unbeaufsichtigten Standorten und bewahren Sie gleichzeitig ein lokales Mikrofon oder einen anderen Fallback-Pfad.

Der Ansatz ist weniger geeignet, wenn die vorhandene Verstärker- oder Lautsprecherverkabelung unzuverlässig ist, eine präzise Überwachung pro Lautsprecher zwingend erforderlich ist oder wenn das erforderliche Notfall-Sprachsystem Standards erfüllen muss, für die die vorhandene PA-Ausrüstung nie ausgelegt wurde. In diesen Fällen kann das Gateway zwar Teil der Lösung sein, es kann jedoch ungeeignete Feldhardware nicht kompensieren oder ein konformes Sicherheitsdesign ersetzen.

Ein gestaffeltes Retrofit sollte daher eine Ersetzungsgrenze enthalten. Funktionierende Zonen können zuerst integriert werden, während beschädigte oder nicht konforme Abschnitte zur Erneuerung vorgesehen werden. Neue IP-Lautsprecher können dort eingeführt werden, wo eine individuelle Endpunktüberwachung, flexible Zonierung oder einfachere Erweiterung einen klaren operativen Nutzen bieten. Dies vermeidet die Behandlung von "analog" und "IP" als Entweder-Oder-Entscheidung und gibt dem Projekt einen kontrollierten Migrationspfad.

Für die meisten Retrofit-Projekte ist der beste erste Schritt nicht die Auswahl eines Geräts, sondern die Erfassung des aktuellen Signalpfads, der Zonenstruktur und des Arbeitsablaufs der Bediener. Sind diese drei Elemente klar, kann das Gateway an der richtigen Grenze zwischen Netzwerkkommunikation und analoger Verstärkung platziert werden, mit einem Testplan, der widerspiegelt, wie der Standort das System tatsächlich nutzen wird.
