Die Rufspannung ist eines der grundlegendsten, aber auch am leichtesten zu übersehenden Signale in der analogen Telefonkommunikation. Bevor ein Benutzer einen Anruf entgegennimmt, muss die Telefonleitung ein Rufsignal mit genügend Stärke bereitstellen, um den Klingelkreis des angeschlossenen Telefons, der Klingel, des analogen Endgeräts oder des Signalgeräts anzusteuern. Ist die Rufspannung zu schwach, unstabil, zeitlich falsch abgestimmt oder durch zu viele Geräte überlastet, klingelt das Telefon möglicherweise nicht, obwohl der Anrufweg selbst korrekt ist.

In modernen Kommunikationsprojekten ist die Rufspannung nach wie vor von Bedeutung, da viele Systeme weiterhin analoge Schnittstellen nutzen. FXS-Ports von TK-Anlagen, analoge Telefonadapter, Aufzug-Notruftelefone, Industrietelefone, Türsprechanlagen, analoge Gateways, Direktruftelefone und ältere Telefonerweiterungen können alle auf ein korrektes Rufsignal angewiesen sein. Das Verständnis seiner Funktionsweise, der Einsatzvorteile und der Wartungstechniken hilft Ingenieuren, verpasste Anrufe, falsche Fehlerdiagnosen, mangelnde Endgerätekompatibilität und unnötigen Geräteaustausch zu vermeiden.

Was die Rufspannung in der analogen Telefonie bedeutet

Elektrisches Signal zur Alarmierung des Endgeräts

Die Rufspannung ist das elektrische Signal, das an eine analoge Telefonleitung angelegt wird, um das angeschlossene Gerät bei einem eingehenden Anruf klingeln zu lassen. Bei einer herkömmlichen analogen Leitung bleibt das Telefon normalerweise im aufgelegten Zustand, während es auf Anrufe wartet. Wenn die Vermittlung, die TK-Anlage, das Gateway oder die FXS-Schnittstelle das Endgerät alarmieren muss, legt sie ein Rufsignal an die Leitung. Das Endgerät erkennt dieses Signal und aktiviert seine Klingel, seinen Summer, Lautsprecher, seine Lampe oder seinen elektronischen Ruftonkreis.

Dieses Signal unterscheidet sich vom hörbaren Freiton, den der Anrufer hört. Der Freiton ist der Ton, der an den Anrufer gesendet wird, um anzuzeigen, dass die gerufene Seite alarmiert wird. Die Rufspannung ist das tatsächliche elektrische Signal, das an die gerufene Telefonleitung gesendet wird, um das lokale Gerät klingeln zu lassen. Eine Verwechslung dieser beiden Konzepte kann zu Fehlern bei der Fehlersuche führen. Ein Anrufer kann den Freiton hören, aber das Endgerät klingelt möglicherweise dennoch nicht, wenn die lokale Rufspannung oder die Klingellast ungewöhnlich ist.

Beziehung zu FXS-Schnittstellen

In kundenseitigen Systemen wird die Rufspannung in der Regel von einer FXS-Schnittstelle erzeugt. FXS steht für Foreign Exchange Station, also der Port, der ein analoges Telefon mit Speisespannung, Wählton, Schleifenstrom und Rufsignal versorgt. Eine analoge Erweiterungskarte einer TK-Anlage, ein VoIP-ATA, ein analoges Gateway, eine Aufzugtelefonschnittstelle oder ein Telefonleitungssimulator können alle einen FXS-Port enthalten.

Der FXS-Port verhält sich wie eine kleine lokale Telefonvermittlung für das angeschlossene Endgerät. Wenn ein Anruf eingeht, erzeugt der FXS-Schaltkreis die Rufspannung entsprechend seiner Auslegung und Konfiguration. Nimmt das Endgerät ab, erkennt der Port die Änderung des Schleifenstroms und stoppt das Rufsignal. Diese Beziehung ist für den Betrieb analoger Telefone von zentraler Bedeutung.

Rufspannung und Rufkadenz

Die Rufspannung wird nicht ununterbrochen angelegt. Sie wird normalerweise in einer Rufkadenz gesendet: einem sich wiederholenden Muster aus Ruf-Ein- und Ruf-Aus-Intervallen. Beispielsweise kann das Telefon kurz klingeln, pausieren und dann erneut klingeln. Verschiedene Länder, TK-Anlagen, Gateways und spezielle Diensttypen können unterschiedliche Kadenzmuster verwenden.

Die Rufkadenz beeinflusst die Benutzererfahrung und das Verhalten des Endgeräts. Einige Geräte erkennen unterschiedliche Klingelmuster. Manche Hotel-, Büro- oder TK-Anlagen verwenden verschiedene Rufkadenzen, um zwischen internen Anrufen, externen Anrufen, Gruppenanrufen oder Prioritätsanrufen zu unterscheiden. Bei der Wartung sollten Ingenieure nicht nur den Spannungspegel, sondern auch die Kadenzzeiten überprüfen.

Funktionsprinzip und Signalweg

Anrufankunft und Ruferzeugung

Der Prozess beginnt, wenn das System feststellt, dass eine analoge Nebenstelle alarmiert werden soll. Ein Anruf kann von einer anderen Nebenstelle, einem SIP-Trunk, einer PSTN-Leitung, einer Türsprechanlage, einer Notrufroute oder einer internen Vermittlungsregel stammen. Das Vermittlungssystem wählt den analogen Zielport aus und befiehlt dem FXS-Schaltkreis, die Rufspannung zu erzeugen.

Der Rufgenerator sendet ein Wechselspannungs-Rufsignal an die Leitung. Das angeschlossene Endgerät erkennt das Signal über seinen Klingelkreis. Antwortet der Benutzer durch Abnehmen des Hörers oder auf andere Weise, ändert sich der Schleifenzustand. Der FXS-Port erkennt diesen Antwortzustand, stoppt das Rufsignal und stellt den Sprechweg her.

Leitungslast und Klingelreaktion

Das Rufsignal muss genügend Energie liefern, um die Klingellast zu betreiben. Ältere elektromechanische Klingeln benötigen möglicherweise mehr Klingelstrom als moderne elektronische Klingeln. Werden mehrere analoge Geräte parallel an dieselbe Leitung angeschlossen, steigt die Gesamtlast. Übersteigt die Last die Kapazität des FXS-Ports, klingeln einige oder alle Geräte möglicherweise nicht.

Aus diesem Grund ist der REN-Wert (Ringer Equivalence Number, Klingel-Äquivalenzzahl) bei analogen Installationen wichtig. REN steht für die ungefähre Klingellast, die ein Telefon oder eine Klingel darstellt. Der an eine Leitung angeschlossene Gesamt-REN sollte innerhalb der Kapazität der Leitung oder des Ports bleiben. Ist die Gesamtlast zu hoch, kann die Rufspannung abfallen, der Klingelstrom unzureichend sein oder der Port ein Schutzverhalten zeigen.

Wechselwirkung mit der Kabellänge

Die Kabellänge beeinflusst die Rufleistung. Lange Kabel fügen Widerstand, Kapazität und mögliche Leckpfade hinzu. Bei sauberer und ordnungsgemäß installierter Verkabelung kann das analoge Klingeln eine angemessene Entfernung überbrücken. Bei alternder, feuchter, beschädigter, schlecht abgeschlossener oder hochkapazitiver Verkabelung kann das Rufsignal schwächer oder verzerrt werden.

Kabelprobleme wirken sich nicht immer gleichermaßen auf Sprache und Klingeln aus. Eine Leitung kann ein Gespräch führen, nachdem der Benutzer abgenommen hat, aber nicht zuverlässig klingeln. Dies liegt daran, dass das Klingeln ein höheres Spannungssignal und genügend Strom erfordert, um die Klingel anzusteuern. Die Wartung sollte daher sowohl die Anruf-Audioqualität als auch die Rufleistung prüfen.

Stoppbedingung nach dem Abnehmen

Wird das gerufene Endgerät abgenommen, wechselt die Leitung vom aufgelegten in den abgehobenen Zustand. Der FXS-Schaltkreis erkennt den Schleifenstrom und stoppt das Rufsignal. Dadurch wird verhindert, dass die Hochspannungsrufspannung weiterläuft, während der Benutzer telefoniert. Ist die Antwortdetektion abnormal, kann das Klingeln unerwartet weitergehen, zu früh aufhören oder den Übergang zur Sprache nicht schaffen.

Probleme bei diesem Übergang können von der Endgeräteimpedanz, Verdrahtungsfehlern, falschem Schnittstellentyp, inkompatiblen Endgeräten oder einem Hardwarefehler des FXS herrühren. Die Fehlersuche sollte den gesamten Pfad von der Ruferzeugung bis zur Antwortdetektion umfassen.

Einsatzvorteile

Unterstützung älterer analoger Endgeräte

Der erste Einsatzvorteil der Rufspannung ist die Kompatibilität mit analogen Endgeräten. Viele Einrichtungen verwenden immer noch analoge Telefone, Notruftelefone, Aufzugtelefone, Direktruftelefone, Industrietelefone, Wandtelefone, Türtelefone und einfache Servicetelefone. Diese Endgeräte erfordern möglicherweise keine IP-Registrierung, lokale Netzteile oder komplexe Softwarekonfiguration.

Für Projekte, die bestehende Geräte erhalten müssen, kann die analoge Rufunterstützung die Austauschkosten senken. Anstatt jedes Endgerät durch ein IP-Terminal zu ersetzen, kann das System analoge TK-Karten, FXS-Gateways oder ATAs verwenden, um die analogen Leitungen weiter zu betreiben. Dies ist besonders in Gebäuden mit vorhandener Kupferverkabelung nützlich.

Einfache Endgerätebedienung

Analoge Endgeräte sind oft einfach zu bedienen. Das Telefon klingelt, der Benutzer antwortet und das Gespräch beginnt. Diese Einfachheit ist wertvoll in öffentlichen Bereichen, Technikräumen, Aufzügen, Industrieanlagen, Wachposten, Besucherpunkten und Notfallstandorten. Benutzer müssen weder den Anmeldestatus noch die Netzwerkregistrierung oder Softwaremenüs verstehen.

Die Rufspannung ermöglicht diese vertraute Interaktion. Das Gerät gibt eine klare lokale Warnung, wenn ein Anruf eingeht. In Umgebungen, in denen Benutzer ungeschult, gestresst sind oder Handschuhe tragen, kann ein einfaches Klingeln und die Bedienung des Hörers immer noch praktikabel sein.

Nützlich für Notruf- und Servicepunkte

Viele Notruf- und Servicekommunikationspunkte verlassen sich auf analoge Schnittstellen, weil sie stabil, einfach und leicht zu überwachen sind. Aufzug-Notruftelefone, Straßentelefone, Hilfspunkte, Türkommunikationseinheiten und Betriebstelefone können die Rufspannung nutzen, um lokale oder entfernte Endgeräte bei eingehenden Anrufen zu alarmieren.

In diesen Fällen muss das Klingeln zuverlässig sein. Ein verpasster Ruf kann einen verpassten Hilfeanruf bedeuten. Der Bereitstellungswert liegt nicht nur in der technischen Kompatibilität, sondern in der betrieblichen Verfügbarkeit. Ein ordnungsgemäß ausgelegter Klingelkreis stellt sicher, dass das Endgerät eine klare Warnung erzeugt, wenn das System es anruft.

Funktioniert bei der Migration von TK-Anlagen und Gateways

Die Rufspannung ist wichtig bei der Migration von der traditionellen Telefonie zu VoIP oder Unified Communication. Unternehmen können IP-TK-Anlagen einsetzen und gleichzeitig analoge Telefone über Gateways behalten. Das Gateway muss eine geeignete Rufspannung für die angeschlossenen analogen Endgeräte erzeugen.

Dies ermöglicht eine schrittweise Migration. Bestehende analoge Nebenstellen können weiterarbeiten, während neue SIP-Telefone oder IP-Endgeräte hinzugefügt werden. Für Hotels, Krankenhäuser, Fabriken, Campusgelände, Büros, Lager und öffentliche Einrichtungen reduziert dies Störungen und verteilt die Investition über die Zeit.

Bietet lokale akustische Bestätigung

Ein klingelndes analoges Telefon liefert eine sofortige lokale Bestätigung, dass der Anruf das physische Endgerät erreicht. In vielen Feldumgebungen ist dies nützlich. Ein Wachraum, ein Gerätebereich, ein Aufzugsmaschinenraum, ein Lagerschreibtisch oder eine Wartungsstation benötigt möglicherweise ein deutlich hörbares Klingeln und nicht nur eine Software-Benachrichtigung.

Die lokale akustische Alarmierung ist auch dann nützlich, wenn Benutzer nicht auf Bildschirme schauen. Ein klingelndes Telefon kann Aufmerksamkeit erregen, selbst wenn der Mitarbeiter nicht an einer Konsole sitzt. Dies macht die Rufspannung zu einem Teil des täglichen Betriebsbewusstseins.

Wichtige technische Merkmale

Spannungspegel

Die Rufspannung ist im Vergleich zu normalen Niederspannungs-Steuersignalen typischerweise ein relativ hochspanniges Wechselspannungssignal. Der genaue Wert hängt vom Land, der Vermittlung, der TK-Anlage, dem Gateway, der Leitungskarte, der Last und der Auslegungsnorm ab. Ingenieure sollten nicht davon ausgehen, dass alle Systeme exakt dieselbe Rufspannung verwenden.

Aus Wartungssicht sollte die Spannung unter realistischen Bedingungen gemessen werden. Die Messung an einem unbelasteten Port kann einen höheren Wert zeigen als die Messung am selben Port mit angeschlossenen Telefonen. Wenn die angeschlossene Last hoch ist, kann die Spannung während des Klingelns abfallen. Sowohl das unbelastete als auch das belastete Verhalten können für die Diagnose nützlich sein.

Frequenz und Signalform

Rufsignale sind in der Regel niederfrequente Wechselspannungssignale. Frequenz und Signalform können zwischen verschiedenen Telefonverwaltungen, TK-Anlagen, Gateways und analogen Adaptern variieren. Ältere elektromechanische Klingeln reagieren möglicherweise empfindlicher auf Frequenz und Signalform als moderne elektronische Klingeln.

Ein Gerät klingelt möglicherweise nicht, wenn die Spannung vorhanden ist, aber die Signalform, Frequenz oder der verfügbare Strom ungeeignet ist. Dies kommt häufig vor, wenn alte analoge Telefone oder mechanische Klingeln an einige VoIP-ATAs oder stromsparende analoge Ports angeschlossen werden. Die Wartung sollte mehr als nur den Spannungswert berücksichtigen.

Klingellast und REN-Kapazität

Die Klingellast bestimmt, wie viele Geräte an eine Rufquelle angeschlossen werden können. Der REN-Wert wird üblicherweise verwendet, um diese Last abzuschätzen. Wenn eine Leitung mehrere parallel geschaltete Telefone hat, kann deren Gesamt-REN die Kapazität des FXS-Ports übersteigen. In diesem Fall kann das Klingeln schwach, intermittierend oder völlig ausbleiben.

Die REN-Kapazität ist besonders wichtig bei Nachrüstprojekten. Eine ältere Verdrahtungsschleife kann mehrere Telefone, Klingeln, Faxgeräte, Modems, Alarmwählgeräte oder versteckte Nebenstellen enthalten. Vor dem Austausch eines Leitungsanbieters oder einer TK-Anlage sollte die gesamte Klingellast überprüft werden.

Rufkadenzsteuerung

Die Rufkadenz steuert das Muster des Klingelns. Ein System kann verschiedene Kadenzen für interne, externe, priorisierte Anrufe oder spezielle Dienste bereitstellen. Einige analoge Endgeräte können je nach Kadenz unterschiedlich reagieren. Manche Benutzer verlassen sich auch auf die Kadenz, um den Anruftyp zu identifizieren.

Wenn eine neue TK-Anlage, ein ATA oder ein Gateway installiert wird, sollte die Rufkadenz überprüft werden. Melden Benutzer, dass „das Telefon anders klingelt“ oder „die Klingel nicht lange genug läutet“, liegt das Problem möglicherweise an der Kadenzkonfiguration und nicht an einem Spannungsfehler.

Isolations- und Sicherheitsdesign

Da die Rufspannung viel höher sein kann als gewöhnliche Niederspannungssignalpegel, sind eine angemessene Isolierung und ein Sicherheitsdesign erforderlich. FXS-Geräte, Leitungskarten, Gateways und Testwerkzeuge sollten für Telefonrufbedingungen ausgelegt sein. Techniker sollten geeignete Messgeräte verwenden und sichere Verfahren einhalten.

Die Rufspannung sollte nicht leichtfertig behandelt werden, nur weil sie Teil einer Telefonleitung ist. Beim Testen sind Kurzschlüsse der Leitung, das Berühren freiliegender Leiter während des Klingelns oder die Verwendung ungeeigneter Instrumente zu vermeiden. Sicherheit ist Teil der Wartungsqualität.

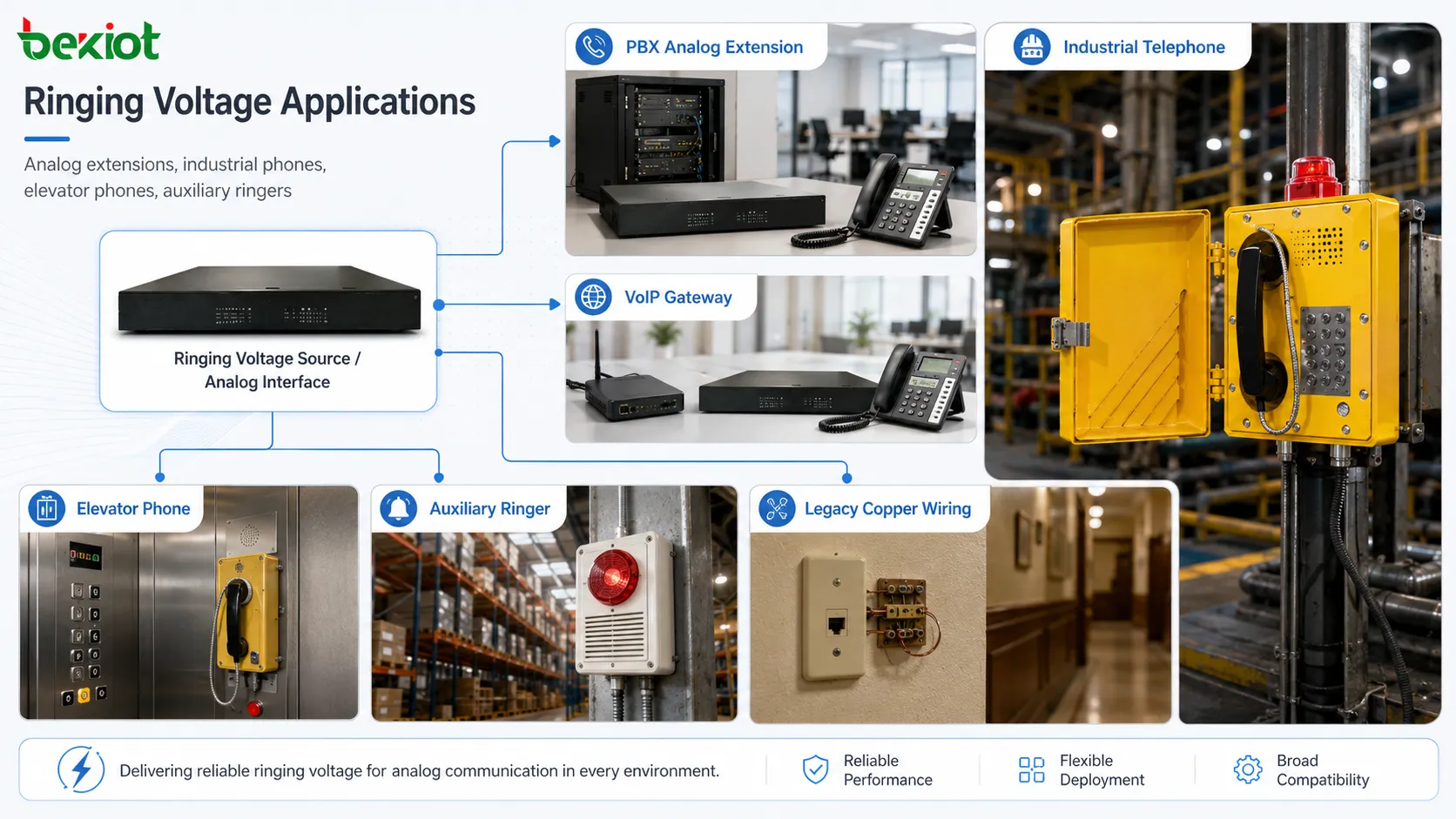

Anwendungsszenarien

Analoge Nebenstellen von TK-Anlagen

TK-Anlagen bieten häufig analoge Nebenstellenports für gewöhnliche analoge Telefone, Faxgeräte, Aufzugtelefone, Direktrufgeräte oder einfache Serviceterminals. Die Rufspannung ermöglicht es der TK-Anlage, diese Endgeräte bei eingehenden Anrufen zu alarmieren. In gemischten Installationen können analoge Nebenstellen mit SIP-Telefonen und digitalen Endgeräten koexistieren.

Die Hauptanforderung ist die Portkapazität. Jeder analoge Nebenstellenport sollte die angeschlossene Klingellast und die erwartete Kabellänge unterstützen. Werden mehrere Geräte auf einen Port gebrückt, sollten Ingenieure überprüfen, ob der Port alle Klingeln zuverlässig ansteuern kann.

VoIP-ATA und analoge Gateways

Analoge Telefonadapter und Gateways wandeln VoIP-Signalisierung in analoges Leitungsverhalten um. Sie müssen Wählton, Schleifenstrom, DTMF-Erkennung und Rufspannung für analoge Endgeräte bereitstellen. Die Rufleistung ist oft ein entscheidender Unterschied zwischen einem zuverlässigen und einem schwachen Gateway.

In VoIP-Migrationsprojekten beschweren sich Benutzer möglicherweise, dass alte Telefone nach dem Umzug von traditionellen PSTN-Leitungen auf einen ATA nicht mehr klingeln. Die Ursache kann eine geringere REN-Kapazität, eine andere Signalform, ein schwächerer Klingelstrom, lange Kabelstrecken oder inkompatible Klingelschaltungen sein. Die Gateway-Auswahl sollte daher eine Überprüfung der Rufkapazität beinhalten.

Aufzug- und Notruftelefone

Aufzug-Notruftelefone und Hilfetelefone können analoge Schnittstellen verwenden. Obwohl viele dieser Geräte Anrufe nach außen initiieren, müssen einige Systeme das Gerät auch für Tests, Wartung oder Zweiwegkommunikation zurückrufen können. Die Rufspannung muss das Endgerät alarmieren können, wenn eingehendes Klingeln erforderlich ist.

Notrufgeräte sollten regelmäßig getestet werden. Es reicht nicht aus zu bestätigen, dass die Ruftaste wählen kann. Eingehendes Klingeln, Antwortverhalten, Audiopfad, Leitungsüberwachung und Notstromversorgung können je nach Installation ebenfalls wichtig sein.

Industrielle und außentaugliche analoge Telefone

Industrieanlagen können analoge Telefone in Werkstätten, Versorgungsbereichen, Außenhöfen, Tunneln, Toren, Lagern und Technikräumen verwenden. Diese Telefone können robust, wasserdicht oder für raue Umgebungen ausgelegt sein, sind jedoch weiterhin auf eine geeignete analoge Leitungssignalisierung angewiesen, wenn sie über FXS-Ports angeschlossen werden.

Lange Kabelwege und Außenbedingungen können das Klingeln beeinträchtigen. Eindringendes Wasser, Korrosion, Isolationslecks, Überspannungsschäden, schlechte Erdung und Kabelalterung können die Rufleistung verringern. Die Wartung sollte sowohl Geräte- als auch Leitungskontrollen umfassen.

Alte Klingeln und Zusatzwecker

Einige Standorte verwenden externe Klingeln, laute Wecker, visuelle Rutanzeiger oder zusätzliche Signalgeräte. Diese sind nützlich in lauten Werkstätten, Lagern, großen Räumen oder Bereichen, in denen ein normales Telefonklingeln zu schwach ist. Diese Geräte erhöhen die Last des Klingelkreises.

Bevor Zusatzwecker hinzugefügt werden, sollten Ingenieure die verfügbare REN-Kapazität und die Leitungsspannung unter Last prüfen. Kann der Port die zusätzliche Last nicht tragen, ist möglicherweise ein Rufverstärker, ein separates relaisgesteuertes Gerät oder eine aktive Signalisierungsmethode erforderlich.

Wartungstechniken

Prüfen, ob der Anruf den Port erreicht

Bevor Sie die Spannung messen, stellen Sie sicher, dass der Anruf tatsächlich den richtigen analogen Port erreicht. Ein Telefon, das nicht klingelt, kann durch falsche Nebenstellenlenkung, einen deaktivierten Port, eine falsche Anrufgruppe, einen Zeitplan, eine Weiterleitungsregel, eine „Bitte nicht stören“-Einstellung oder die TK-Anlagenkonfiguration verursacht werden. Elektrische Tests sollten erst beginnen, wenn die Anrufweiterleitung verifiziert ist.

Verwenden Sie Systemprotokolle, den Anrufstatus, Portanzeigen oder ein nachweislich funktionierendes Testtelefon, um den Anrufpfad zu bestätigen. Erhält der Port niemals einen Rufbefehl, liegt das Problem in der Anrufsteuerung und nicht in der Rufspannung.

Sicheres Messen der Rufspannung

Die Rufspannung sollte mit einem geeigneten Messgerät und sicheren Verfahren gemessen werden. Da das Signal Wechselspannung ist und stoßweise angelegt werden kann, sollte der Techniker den richtigen Messmodus verwenden und die Rufkadenz verstehen. Ein nicht für Telefonklingeln geeignetes Messgerät kann instabile oder irreführende Messwerte anzeigen.

Die Messung muss vorsichtig durchgeführt werden, um einen Kurzschluss der a/b-Adern zu vermeiden. Testen Sie, wenn möglich, zuerst mit einem nachweislich funktionierenden Endgerät. Bei Wartungsarbeiten an aktiven Systemen sollten Techniker die Sicherheitsregeln des Standorts befolgen und vermeiden, Benutzer oder Geräte unnötigen Risiken auszusetzen.

Messen unter Last

Die Spannungsmessung im unbelasteten Zustand kann irreführend sein. Ein Port kann ohne angeschlossenes Telefon eine akzeptable Spannung zeigen, aber versagen, wenn er mit mehreren Klingeln oder langen Leitungen verbunden ist. Der Test unter Last zeigt, ob der Port unter realen Bedingungen ausreichend Spannung und Strom liefern kann.

Eine praktische Methode besteht darin, zuerst mit einem nachweislich funktionierenden analogen Telefon zu testen und dann die tatsächliche Verkabelung oder die Geräte hinzuzufügen. Klingelt ein Telefon, die vollständige Leitung jedoch nicht, kann das Problem eine übermäßige Last, Kabelleckagen, versteckte Geräte oder Endgeräte-Inkompatibilität sein.

Gesamte REN-Last überprüfen

Addieren Sie die REN-Werte der an dieselbe Leitung angeschlossenen Geräte, soweit möglich. Ältere Telefone und Klingeln können eine höhere Klingellast aufweisen als moderne elektronische Telefone. Einige versteckte Geräte sind möglicherweise nicht offensichtlich, wie parallel geschaltete Faxgeräte, Modems, Alarmtafeln oder externe Wecker.

Ist die Gesamtlast zu hoch, reduzieren Sie die Anzahl der Geräte, teilen Sie die Leitung auf, verwenden Sie eine stärkere FXS-Quelle, fügen Sie einen geeigneten Rufverstärker hinzu oder ersetzen Sie Hochlast-Wecker durch Geräte mit geringerer Last. Das bloße Erhöhen von Einstellungen ohne Verständnis der Last kann den Port belasten.

Kabel und Abschlüsse inspizieren

Kabelfehler sind eine häufige Ursache für Rufprobleme. Überprüfen Sie Steckverbinder, Anschlussleisten, Abzweigdosen, Schraubklemmen, Außenkabeleinführungen, Feuchtigkeitseinwirkung, Korrosion, Kabelspleiße und den Isolationszustand. Eine Leitung kann grundlegende Durchgangstests bestehen, aber unter Hochspannungsrufbedingungen dennoch Leckströme aufweisen.

Lange oder minderwertige Kabel können die Rufleistung verringern. Wenn die Leitung mehrere alte Verbindungsstellen, Erweiterungsabzweige oder feuchte Bereiche durchläuft, isolieren Sie die Abschnitte und testen Sie sie separat. Die Fehlersuche durch Aufteilen und Testen ist oft schneller als Raten.

Mit einem nachweislich funktionierenden Endgerät vergleichen

Verwenden Sie ein nachweislich funktionierendes analoges Telefon, um Geräteprobleme von Leitungsproblemen zu trennen. Klingelt das Testtelefon am Port korrekt, kann das ursprüngliche Endgerät eine defekte Klingel, eine inkompatible Impedanz, eine deaktivierte Ruflautstärke, eine kaputte Glocke, einen beschädigten Kondensator oder eine falsche Verdrahtung aufweisen. Versagt auch das Testtelefon, konzentrieren Sie sich auf den Port, das Kabel oder die Systemkonfiguration.

Der Test mit einem nachweislich guten Endgerät ist einfach, aber effektiv. Er verhindert den unnötigen Austausch von TK-Karten oder Gateways, wenn das eigentliche Problem ein einzelnes Telefon ist, und er verhindert den Austausch des Endgeräts, wenn das Problem an der Leitung liegt.

Häufige Fehlersymptome

Telefon klingelt nicht, kann aber abgehend telefonieren

Dieses Symptom bedeutet normalerweise, dass der Sprechweg oder der Schleifenstrom funktioniert, der Rufweg jedoch ein Problem hat. Mögliche Ursachen sind eine schwache Rufspannung, übermäßige REN-Last, falsche Kadenz, ausgefallener Klingelkreis, deaktivierte Ruflautstärke, Kabelleckage oder ein inkompatibler FXS-Port.

Die Fehlersuche sollte die Anrufweiterleitung, die Rufspannung, das Lastverhalten, die Klingeleinstellung des Endgeräts, die REN-Last und den Kabelzustand prüfen. Gehen Sie nicht davon aus, dass das Telefon in Ordnung ist, nur weil es wählen kann.

Einige Telefone klingeln, andere nicht

Teilen sich mehrere Telefone eine analoge Leitung und klingeln nur einige, liegt das Problem möglicherweise an der Klingelempfindlichkeit, der REN-Last, der Qualität der Verdrahtungsabzweige oder der Gerätekompatibilität. Ein modernes elektronisches Telefon kann bei einem schwachen Signal klingeln, eine ältere mechanische Klingel dagegen nicht.

Testen Sie jedes Telefon einzeln am selben, nachweislich funktionierenden Port. Testen Sie sie dann gemeinsam. Dies hilft zu erkennen, ob das Problem ein einzelnes Endgerät oder die Gesamtlast ist.

Klingeln stoppt nach dem Hinzufügen weiterer Geräte

Dies deutet normalerweise auf eine Überlastung hin. Der FXS-Port kann nicht mehr genügend Klingelstrom für die gesamte angeschlossene Last liefern. Einige Ports reduzieren möglicherweise die Ausgabe oder schalten den Rufschutz bei Überlastung ab. Die Folge ist kein Klingeln oder schwaches, intermittierendes Klingeln.

Die Lösung besteht darin, die Last zu reduzieren, Geräte auf mehrere Ports zu verteilen, Geräte mit geringerem REN zu verwenden oder eine geeignete externe Ruflösung hinzuzufügen. Blind weitere Klingeln an derselben Leitung hinzuzufügen, verschlimmert das Problem oft.

Intermittierendes Klingeln

Intermittierendes Klingeln kann durch lockere Verbindungen, Feuchtigkeit, Kabelbewegungen, einen versagenden Rufgenerator, instabile Stromversorgung, Softwareeinstellungen oder grenzwertige Last verursacht werden. Es kann auch vorkommen, wenn die Leitung bei trockenen Bedingungen funktioniert, aber bei Regen oder Feuchtigkeit ausfällt.

Die Wartung sollte eine Umgebungsinspektion umfassen. Außenverteiler, feuchte Kabelschächte, Kellerverdrahtung und korrodierte Anschlüsse sind häufige Quellen für intermittierende Ruffehler.

Fehlklingeln oder anormales Klingeln

Fehlklingeln kann auftreten, wenn Interferenzen, induzierte Spannungen, fehlerhafte Geräte oder falsche Verdrahtung ein Signal erzeugen, das das Endgerät als Klingeln interpretiert. Anormales Klingeln kann auch durch eine falsche Kadenz, eine falsche Schnittstellenverbindung oder die gemischte Verwendung inkompatibler Geräte verursacht werden.

Überprüfen Sie Erdung, Kabelführung, nahe Stromkabel, Überspannungsschutz, TK-Anlagenkonfiguration und Endgerätekompatibilität. Fehlklingeln kann schwer zu diagnostizieren sein, wenn das Problem nur unter bestimmten elektrischen oder umgebungsbedingten Bedingungen auftritt.

Designüberlegungen für einen zuverlässigen Einsatz

FXS-Quelle an die Endgerätelast anpassen

Die Rufquelle muss zur Anzahl und Art der angeschlossenen Endgeräte passen. Ein einzelner stromsparender ATA mag für ein modernes Analogtelefon geeignet sein, aber nicht für mehrere mechanische Klingeln oder lange Erweiterungsverkabelungen. Überprüfen Sie vor dem Einsatz die Rufkapazität des FXS-Ports und die angeschlossene REN-Last.

Verwenden Sie für größere analoge Installationen Geräte, die für den erwarteten Umfang ausgelegt sind. Mehrere analoge Ports, eine angemessene Verteilung, aktive Wecker oder dedizierte Rufverstärker können erforderlich sein. Zuverlässiges Design beginnt mit der Kapazitätsplanung.

Unnötige Parallelgeräte vermeiden

Viele Geräte auf eine analoge Leitung zu brücken, mag praktisch erscheinen, erhöht aber die Last und erschwert die Fehlersuche. Jedes zusätzliche Gerät kann die Rufleistung verringern und Fehlerquellen schaffen. Werden mehrere Alarmpunkte benötigt, ist zu prüfen, ob getrennte Nebenstellen, Personenrufanlagen, Relaisausgänge oder aktive Signalgeräte besser geeignet sind.

Parallelverdrahtung sollte dokumentiert werden. Versteckte Abzweige sind ein häufiger Grund für unerwartete REN-Lasten und intermittierende Probleme. Die Wartung wird einfacher, wenn die Verdrahtungsstruktur bekannt ist.

Außen- und lange Kabelstrecken schützen

Analoge Außen- und Langstreckenleitungen sollten einen angemessenen Kabelschutz enthalten. Überspannungsschutz, Erdung, wasserdichte Verbindungen, der richtige Kabeltyp, sichere Abschlüsse und physischer Schutz sind wichtig. Die Rufspannung kann durch Kabelfehler infolge von Feuchtigkeit, Blitzschlag, Nagetieren, mechanischer Beschädigung oder Korrosion beeinträchtigt werden.

Lange Strecken sollten nach der Installation und regelmäßig während der Wartung getestet werden. Treten an einem Standort wiederholt Ruffehler nach Stürmen, Stromereignissen oder saisonalen Feuchtigkeitsänderungen auf, sind der Kabelschutz und die Erdung zu überprüfen.

Kadenz und Rufdauer korrekt konfigurieren

TK-Anlagen, ATAs und Gateways können Einstellungen für Rufkadenz, Ruffrequenz, Rufzeitüberschreitung, Rufgruppenverhalten und unterschiedliche Klingeltöne erlauben. Diese sollten entsprechend dem Endgerät und den Benutzeranforderungen konfiguriert werden. Eine sehr kurze Rufdauer kann dazu führen, dass Benutzer Anrufe verpassen, selbst wenn die Spannung korrekt ist.

Auch die Einstellungen der Rufgruppe sind zu prüfen. In manchen Systemen klingeln mehrere Nebenstellen gemeinsam. Ist die Gruppenzeit zu kurz, kann das analoge Telefon aufhören zu klingeln, bevor der Benutzer es erreichen kann. Die Einsatzplanung sollte die menschliche Reaktionszeit berücksichtigen, nicht nur die elektrische Signalisierung.

Testwerte und Verdrahtungsaufzeichnungen dokumentieren

Halten Sie bei der Inbetriebnahme die Messwerte der Rufspannung, die angeschlossenen Endgerätetypen, REN-Schätzungen, Kabelwege, Portnummern und Konfigurationseinstellungen fest. Diese Aufzeichnungen beschleunigen künftige Wartungsarbeiten. Ohne Referenzdaten können Techniker nicht leicht erkennen, ob ein späterer Messwert abnormal ist.

Die Dokumentation ist besonders nützlich in Hotels, Krankenhäusern, Industrieanlagen, Campus und alten Gebäuden, wo die analoge Verkabelung möglicherweise mehrfach geändert wurde. Gute Aufzeichnungen verringern wiederholte Fehlersuche.

Sicherheits- und Wartungshinweise

Rufspannung als Hochspannungssignal behandeln

Obwohl Telefonstromkreise oft als Niederspannungssysteme gelten, kann die Rufspannung hoch genug sein, um Vorsicht zu erfordern. Techniker sollten es vermeiden, während des Klingelns freiliegende Leiter zu berühren, die Leitung kurzzuschließen, und isolierte Werkzeuge sowie geeignete Prüfgeräte verwenden.

Schulung ist wichtig. Personen, die an Niederspannungs-Datenverkabelung gewöhnt sind, unterschätzen möglicherweise die analoge Rufspannung. Sicherheitsverfahren sind während der Prüfung einzuhalten, insbesondere in aktiven Systemen oder feuchten Umgebungen.

Empfindliche Geräte vor dem Test trennen

Einige angeschlossene Geräte können empfindlich auf Testmethoden oder unerwartete Spannungen reagieren. Bevor externe Rufgeneratoren, Verstärker oder spezielle Testsignale angelegt werden, ist zu prüfen, ob alle angeschlossenen Geräte den Test tolerieren. Trennen Sie unnötige Geräte, wenn Sie Fehler eingrenzen.

Tests sollten kontrolliert ablaufen. Das willkürliche Anlegen von Rufspannung an unbekannte Verkabelung kann Geräte beschädigen oder Sicherheitsrisiken schaffen. Die Verkabelung muss identifiziert sein, bevor ein externes Signal angelegt wird.

Geeigneten Überspannungsschutz verwenden

Analoge Leitungen, die im Freien, zwischen Gebäuden, durch Industriegebiete oder in der Nähe von Starkstromanlagen verlaufen, müssen vor Überspannungen geschützt werden. Blitzschlag, Schaltvorgänge und Erdpotentialunterschiede können FXS-Ports und Endgeräte beschädigen. Der Überspannungsschutz muss korrekt installiert sein, um wirksam zu sein.

Der Schutz darf keine übermäßigen Leckströme oder Kapazitäten verursachen, die das Klingeln beeinträchtigen. Minderwertige oder defekte Schutzgeräte können Teil des Problems werden. Überspannungsschutzgeräte sind zu überprüfen, wenn Ruffehler nach elektrischen Ereignissen auftreten.

Nach Reparatur verifizieren

Nach dem Austausch eines Telefons, Kabels, Ports, Gateways oder Schutzgeräts ist das gesamte Verhalten zu überprüfen. Das Telefon muss klingeln, nach dem Abheben mit dem Klingeln aufhören, klaren Ton liefern, nach dem Auflegen korrekt auslösen und beim nächsten Anruf erneut klingeln. Befinden sich mehrere Geräte an der Leitung, sind alle zu testen.

Eine Reparatur ist erst abgeschlossen, wenn der Anrufablauf unter realen Bedingungen funktioniert. Ein Spannungsmesswert allein garantiert nicht, dass Benutzer zuverlässig Anrufe empfangen können.

Bewertung eines Rufspannungsdesigns

Endgerätekompatibilität

Das Design sollte die tatsächlich an das System angeschlossenen Endgeräte unterstützen. Moderne Analogtelefone, alte mechanische Klingeln, Notruftelefone, Faxgeräte und Zusatzwecker können unterschiedliche Rufanforderungen haben. Die Kompatibilität sollte vor einem großflächigen Einsatz getestet werden.

Lastkapazität

Die Rufquelle muss genügend Kapazität für die gesamte angeschlossene Last aufweisen. REN-Werte, Kabellänge, Zusatzwecker und versteckte Parallelgeräte sind zu berücksichtigen. Ein Design, das nur mit einem Testtelefon funktioniert, kann nach dem Anschluss der realen Geräte versagen.

Zuverlässigkeit unter realen Verkabelungsbedingungen

Tests sollten die tatsächliche Standortverkabelung verwenden, nicht nur kurze Laborkabel. Lange Strecken, alte Anschlüsse, Außenabschnitte und Abzweigverkabelungen können das Klingeln beeinflussen. Reale Verkabelungstests decken Probleme auf, die Labortests möglicherweise übersehen.

Wartbarkeit

Ein gutes Design sollte leicht zu warten sein. Ports, Kabel, Verbindungsstellen und Endgeräte sollten beschriftet sein. Schaltpläne müssen verfügbar sein. Testpunkte sollten zugänglich sein. Das Wartungspersonal sollte die normalen Messwerte und das erwartete Verhalten kennen.

Sicherheit und Schutz

Das System muss eine angemessene Isolierung, Erdung, Überspannungsschutz und sichere Testverfahren beinhalten. Die Rufspannung ist Teil der Kommunikationssignalisierung, erfordert aber dennoch elektrischen Respekt. Ein zuverlässiges Design schließt sowohl Leistung als auch Sicherheit ein.

Schlussbemerkungen

Die Rufspannung ist das Signal, das analoge Telefone und zugehörige Endgeräte bei eingehenden Anrufen klingeln lässt. Sie wird von einer FXS-Schnittstelle, TK-Karte, einem ATA, Gateway oder Rufgenerator erzeugt und dann über die Leitung an den Klingelkreis des Endgeräts geliefert. Wenn der Benutzer antwortet, erkennt das System den abgehobenen Zustand und stoppt das Rufsignal.

Zu ihren Einsatzvorteilen zählen die Unterstützung älterer analoger Endgeräte, einfache Bedienung, Kompatibilität mit Notruf- und Servicetelefonen, eine reibungslosere Migration von TK-Anlagen und VoIP sowie lokale akustische Alarmierung. Diese Vorteile erklären, warum die Rufspannung selbst in IP-basierten Kommunikationsumgebungen relevant bleibt.

Ein zuverlässiger Einsatz erfordert die Beachtung von Spannungspegel, Signalform, Kadenz, REN-Last, Kabellänge, Endgerätekompatibilität, Überspannungsschutz und Sicherheit. Die Wartung sollte die Überprüfung der Anrufweiterleitung, sichere Spannungsmessung, Belastungstests, REN-Prüfung, Kabelinspektion, den Vergleich mit einem nachweislich guten Endgerät und die vollständige Überprüfung des Arbeitsablaufs nach einer Reparatur umfassen.

Das beste Rufspannungsdesign besteht nicht nur darin, eine ausreichend hohe Spannung zu erzeugen. Es geht darum, sicherzustellen, dass das richtige Endgerät zur richtigen Zeit unter den tatsächlichen Verkabelungs- und Lastbedingungen des Standorts klar und deutlich klingelt. Wenn dies erreicht ist, bleiben analoge Nebenstellen verlässliche Bestandteile moderner Kommunikationssysteme.

FAQ

Was ist Rufspannung?

Die Rufspannung ist das elektrische Signal, das an eine analoge Telefonleitung angelegt wird, um das angeschlossene Telefon, die Klingel oder das Endgerät bei einem eingehenden Anruf klingeln zu lassen.

Warum kann ein Telefon Anrufe tätigen, aber nicht klingeln?

Abgehende Anrufe können funktionieren, weil Sprach- und Schleifenweg in Ordnung sind, während der Klingelkreis noch Probleme haben kann. Ursachen können eine schwache Rufspannung, übermäßige REN-Last, Kabelleckage, falsche Kadenz oder eine defekte Klingel sein.

Was bedeutet REN?

REN steht für Ringer Equivalence Number (Klingel-Äquivalenzzahl). Sie gibt die ungefähre Klingellast eines Telefons oder einer Klingel an. Übersteigt der Gesamt-REN einer Leitung die Portkapazität, kann das Klingeln ausbleiben.

Sollte die Rufspannung ohne angeschlossenes Telefon gemessen werden?

Die Messung im Leerlauf kann nützlich sein, reicht aber nicht aus. Ein Port kann ohne Last Spannung anzeigen, aber unter real angeschlossenen Geräten versagen. Der Belastungstest ist wichtig für eine echte Fehlersuche.

Ist die Rufspannung gefährlich?

Sie kann hoch genug sein, um Vorsicht zu erfordern. Techniker sollten geeignete Prüfwerkzeuge verwenden, das Berühren freiliegender Leiter während des Klingelns vermeiden und bei der Messung oder Reparatur analoger Telefonleitungen sichere Verfahren einhalten.
