In Sprachkommunikations- und Unified-Communication-Projekten ist es nach wie vor eine häufige Anforderung, ein Telefonsystem an das öffentliche Telefonnetz (PSTN) anzuschließen. Für größere Standorte, die viele Telefonkanäle, zentrale Nummerierung und stabilen Trunk-Zugang benötigen, wird häufig ein digitales E1-Trunk-Gateway eingesetzt, um herkömmliche Telekommunikationsleitungen mit modernen PBX-, IPPBX-, SIP- oder Einsatzleitungskommunikationsplattformen zu verbinden.
Die E1-Verkabelung sieht von außen einfach aus, aber viele Probleme vor Ort sind auf ein Missverständnis der physischen Schnittstelle zurückzuführen. Eine E1-Leitung wird nicht wie eine normale Ethernet-Verbindung verkabelt. Sie verwendet getrennte Sende- und Empfangspfade, und die korrekte Verkabelungsmethode hängt davon ab, ob die Leitungsseite 120-Ohm-symmetrisch RJ45 oder 75-Ohm-unsymmetrisch BNC ist. Ein praktischer Installationsplan sollte vor der Inbetriebnahme den Schnittstellentyp, die Verdrahtungsreihenfolge, die Übertragungsrichtung, die Erdung, die Entfernung und die Gateway-Statusanzeigen bestätigen.
Wo diese Verbindung in ein Sprachprojekt passt
Ein E1-Digital-Trunk wird häufig verwendet, wenn ein Projekt eine PBX- oder IP-Kommunikationsplattform mit einem PSTN-Trunk auf der Betreiberseite verbinden muss. Es eignet sich für Unternehmen, Campusgelände, Hotels, Krankenhäuser, Industriegebiete, Kommandozentralen und Callservice-Umgebungen, in denen viele Telefonkanäle über eine zentrale Trunk-Verbindung geführt werden müssen.
Ein standardmäßiger E1-Telefon-Trunk kann in der Regel 30 Sprachkanäle übertragen. Dies ist effizienter als die Bereitstellung vieler separater analoger Leitungen, wenn das Projekt mehrere Nebenstellenanrufe, einheitliche Wahlregeln, zentrale Nummernressourcen oder sprachliche Integration auf Trunk-Ebene erfordert.
In einer modernen Architektur verbindet die E1-Seite den Betreiber, die alte PBX oder digitale Trunk-Geräte, während die Gateway-Seite den Dienst in eine Form umwandelt, die von IPPBX, SIP-Servern, Einsatzleitkonsolen, Aufzeichnungsplattformen und anderen Kommunikationsanwendungen genutzt werden kann. Die physische Verbindung ist die Grundlage der gesamten Integration. Wenn die E1-Verbindungsschicht nicht aufgebaut ist, funktionieren spätere SIP-Konfiguration, Wahlplananpassung und Nummernweiterleitung nicht zuverlässig.
Zwei Schnittstellentypen, die zuerst bestätigt werden müssen
Das erste, was zu prüfen ist, ob die E1-Schnittstelle 120-Ohm-symmetrisch oder 75-Ohm-unsymmetrisch ist. Diese beiden Verkabelungsmethoden werden beide in realen Telekommunikationsprojekten verwendet, aber ihre Steckverbinder und Kabeltypen sind unterschiedlich.
Eine 120-Ohm-E1-Schnittstelle verwendet normalerweise einen RJ45-Steckverbinder und eine Twisted-Pair-Verkabelung. Obwohl der Steckverbinder einem Netzwerkanschluss ähneln kann, ist es kein Ethernet-Port und sollte nicht als solcher behandelt werden. Nur bestimmte Pins werden für E1-Sende- und Empfangssignale verwendet.
Eine 75-Ohm-E1-Schnittstelle verwendet normalerweise Koaxialkabel mit BNC-Steckverbindern. In diesem Design wird ein BNC-Steckverbinder zum Empfangen von Daten und der andere zum Senden von Daten verwendet. Da Koaxialabschirmung und Erdung eine Rolle spielen, sollten Installationsqualität und Erdungsbedingungen sorgfältig geprüft werden.
Das Gateway, das Betreibergerät, die PBX-Trunk-Karte oder die Übertragungsausrüstung müssen kompatible Impedanz und Schnittstellentyp verwenden. Wenn eine Seite 75-Ohm-BNC und die andere Seite 120-Ohm-RJ45 ist, ist ein geeigneter Impedanzadapter oder ein Konvertierungskabel erforderlich.
Verwandtes Produkt: Becke IPGA-1E1 Trunk-Gateway
Verständnis der Sende- und Empfangsrichtung
E1-Telefonverbindungen verwenden normalerweise ein Vierdraht-Übertragungskonzept. Zwei Drähte werden zum Empfangen von Daten verwendet, und zwei Drähte werden zum Senden von Daten verwendet. Diese Sende-Empfangs-Beziehung ist der Schlüsselpunkt bei der E1-Verkabelung.
Wenn zwei E1-Geräte verbunden werden, muss die Sendeseite eines Geräts mit der Empfangsseite des anderen Geräts verbunden werden. Einfach ausgedrückt: TX muss mit RX verbunden werden, und RX muss mit TX verbunden werden. Wenn beide Seiten Sende-Sende oder Empfang-Empfang verbunden sind, wird die Verbindung nicht korrekt aufgebaut.
Dies unterscheidet sich von der Vorstellung vieler Installateure über gewöhnliche Netzwerkkabel. Bei Ethernet-Verkabelung konzentrieren sich die Benutzer oft darauf, ob das Kabel durchgeschleift oder gekreuzt ist, je nach Verhalten des Netzwerkports. Bei der E1-Verkabelung muss die Sende- und Empfangsrichtung klar verstanden werden, da die Schnittstelle nicht als allgemeiner Netzwerkport funktioniert.
RJ45-Verkabelung für 120-Ohm-symmetrisches E1
Bei einer 120-Ohm-symmetrischen E1-Schnittstelle wird die Verbindung üblicherweise über einen 8-poligen Kristallsteckverbinder hergestellt, der einem RJ45-Stecker ähnelt. Die E1-Verbindung verwendet jedoch nur vier Pins: 1, 2, 4 und 5.

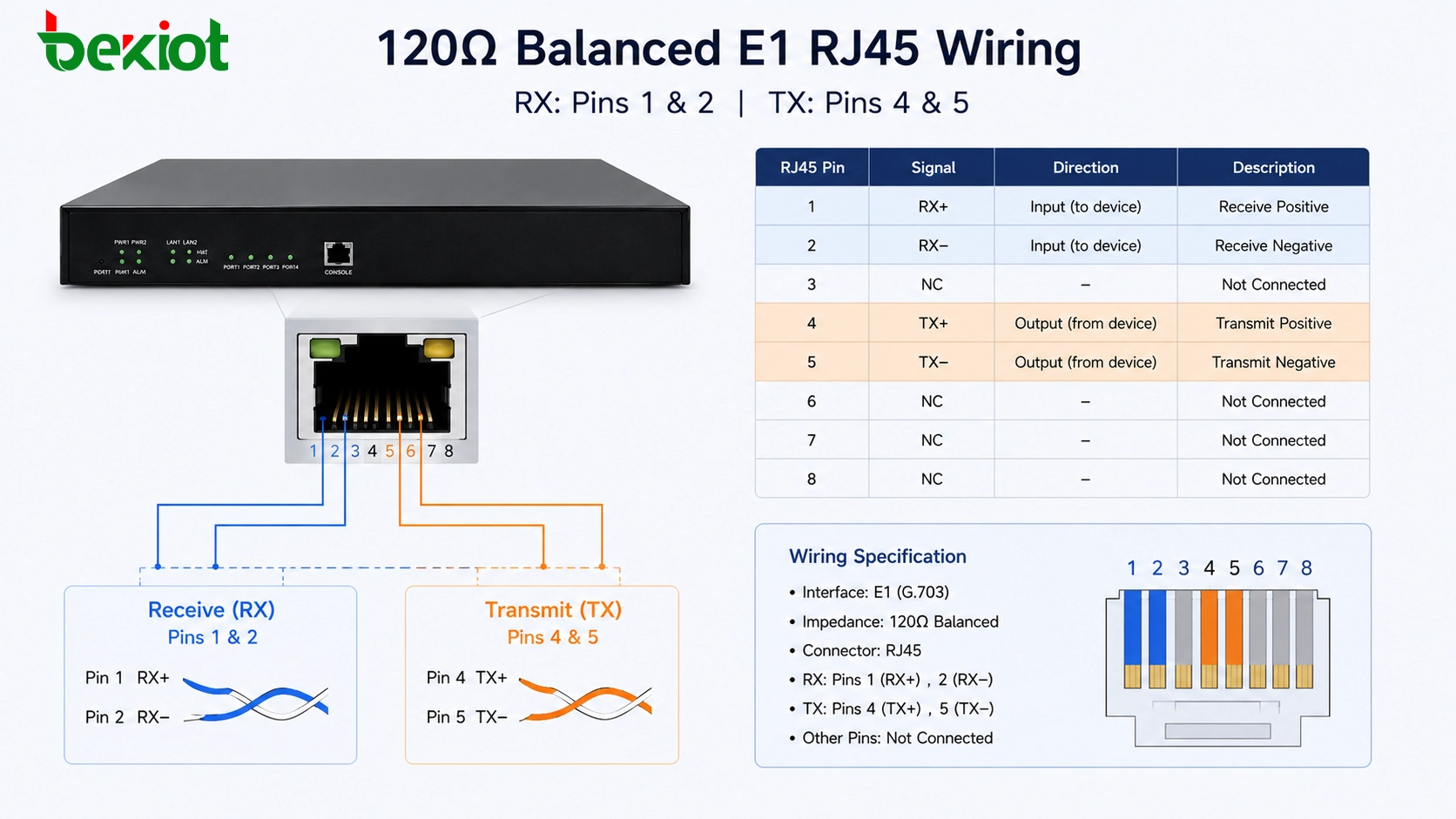

Eine übliche Verdrahtungsmethode ist: Pins 1 und 2 zum Empfangen von Daten und Pins 4 und 5 zum Senden von Daten. Beim Anschluss an ein anderes E1-Gerät sollte das Empfangspaar auf einer Seite mit dem Sendepaar auf der anderen Seite übereinstimmen. Dies bedeutet, dass je nach Pin-Definition des gegenüberliegenden Geräts eine Kreuzverbindung erforderlich sein kann.
Wenn der Betreiber eine E1-Übergabe über eine Kristallkopfschnittstelle bereitstellt, wird diese 120-Ohm-Verkabelungsmethode häufig verwendet. Während der Inbetriebnahme, wenn die Verdrahtungsrichtung unsicher ist, bereiten Techniker üblicherweise zwei Kabel mit entgegengesetzten TX/RX-Anordnungen vor und testen, welches die E1-Verbindung aktiviert. Dies ist eine praktische Fehlerbehebungsmethode, wenn die Dokumentation unvollständig ist.
BNC-Verkabelung für 75-Ohm-unsymmetrisches E1
Eine weitere gängige E1-Verkabelungsmethode ist die 75-Ohm-unsymmetrische Koaxialverbindung. Diese Methode verwendet BNC-Steckverbinder und Koaxialkabel. Das E1-Gerät bietet normalerweise zwei BNC-Anschlüsse: einen für den Empfang und einen für das Senden.
Das Verkabelungsprinzip bleibt dasselbe. Der Empfangsanschluss eines Geräts sollte mit dem Sendeanschluss des gegenüberliegenden Geräts verbunden werden, und der Sendeanschluss sollte mit dem Empfangsanschluss des gegenüberliegenden Geräts verbunden werden. Mit anderen Worten, die Signalrichtung muss zwischen beiden Enden gekreuzt werden.
Bei der BNC-Koaxialverkabelung führt der Innenleiter das Signal, während die Abschirmung zur Erdung verwendet wird. Aufgrund dieser Struktur können sowohl die Geräteerdung als auch die Kabelqualität die Stabilität der Verbindung beeinflussen. Schlechte Erdung, lockere BNC-Steckverbinder, beschädigte Koaxialkabel oder falsche TX/RX-Richtung können zu Verbindungsausfällen, intermittierenden Alarmen oder instabilen Sprachkanälen führen.
Verwendung der 75-Ohm-zu-120-Ohm-Konvertierung
In realen Projekten ist es häufig, auf nicht übereinstimmende E1-Schnittstellen zu stoßen. Beispielsweise kann der Betreiber eine 75-Ohm-BNC-E1-Leitung bereitstellen, während das E1-Gateway oder die PBX-Trunk-Karte eine 120-Ohm-RJ45-Schnittstelle verwendet. Dies bedeutet nicht, dass die Geräte nicht verbunden werden können, aber eine Impedanzkonvertierungslösung ist erforderlich.

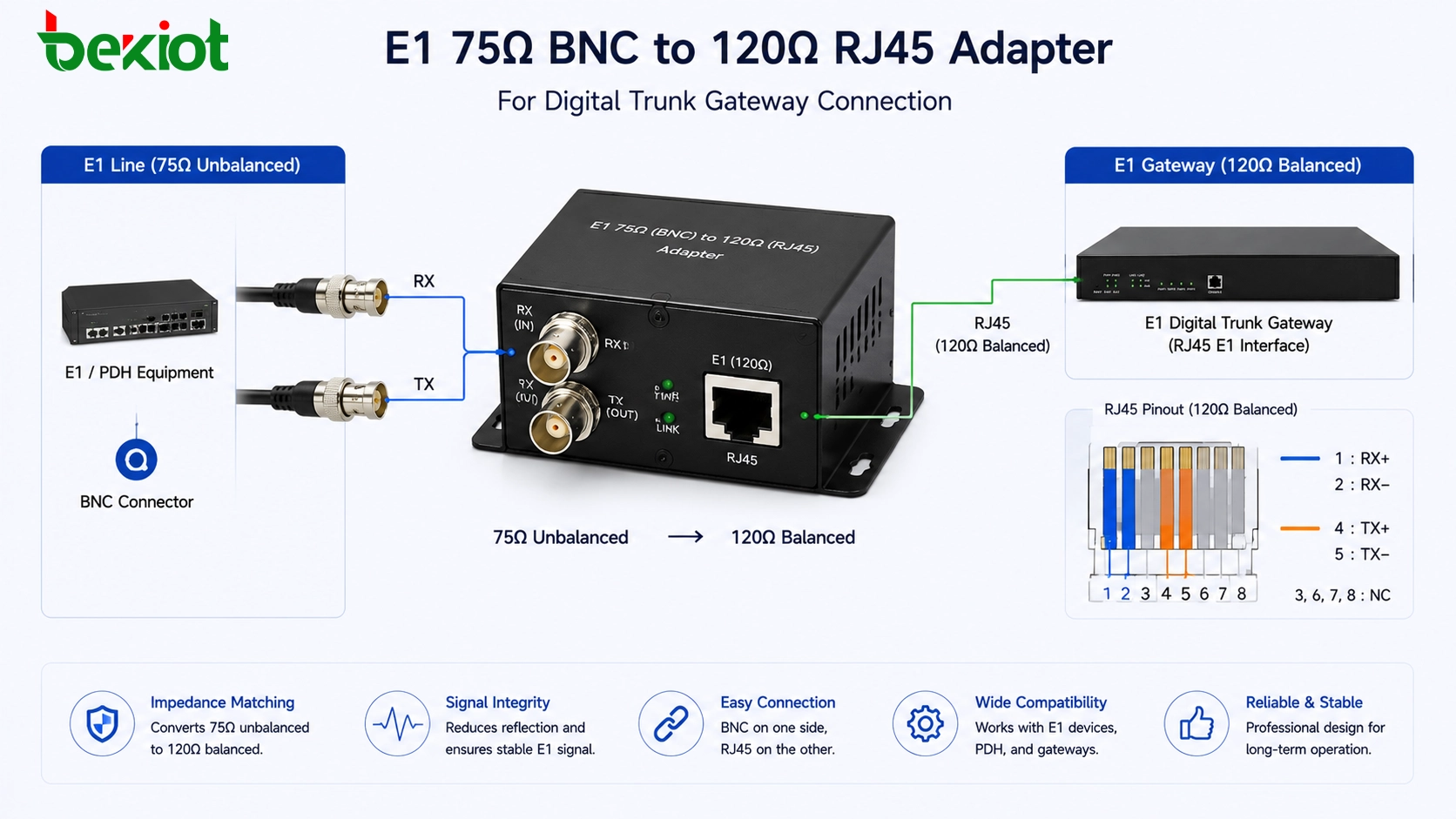

Ein 75-Ohm-zu-120-Ohm-Adapter oder ein Konvertierungskabel kann verwendet werden, um die beiden physischen Schnittstellentypen zu überbrücken. Eine Seite verbindet sich mit der 75-Ohm-BNC-Koaxialleitung, die andere Seite mit der 120-Ohm-Twisted-Pair-RJ45-Schnittstelle. Die TX/RX-Beziehung sollte weiterhin derselben Regel folgen: Senden verbindet sich mit Empfangen, und Empfangen verbindet sich mit Senden.
Dieser Adaptertyp ist besonders nützlich bei PSTN-Trunk-Migration, PBX-Austausch, Bereitstellung digitaler Trunk-Gateways und Betreiberwechsel. Er ermöglicht es dem Projektteam, die vorhandene E1-Leitung zu behalten und gleichzeitig Geräte mit einer anderen physischen Schnittstelle anzuschließen.
Entfernungs- und Verbindungsstatusprüfungen
Die Kabellänge ist ein weiterer Faktor, der bei der E1-Bereitstellung überprüft werden sollte. In praktischen Verkabelungsrichtlinien werden sowohl 75-Ohm- als auch 120-Ohm-E1-Verbindungen normalerweise innerhalb von 500 Metern ausgelegt. Die meisten Jumper-Verbindungen zwischen Gateway und Gerät sind viel kürzer, aber die Entfernung sollte dennoch berücksichtigt werden, wenn E1-Kabel durch Geräteräume, Verteilungsrahmen oder Gebäudeverkabelungswege verlaufen.
Nach Abschluss der Verkabelung sollten Techniker die E1-Verbindungsanzeige am Gateway oder an der Trunk-Karte überprüfen. Viele Geräte verwenden eine Alarmleuchte, um anzuzeigen, ob die E1-Schicht verbunden ist. In üblichen Designs kann das Erlöschen einer roten Alarmleuchte darauf hinweisen, dass die Verbindungsschicht normal geworden ist. Einige Geräte zeigen möglicherweise auch ein grünes Licht, wenn die E1-Verbindung hergestellt ist.
Da sich das Anzeigeverhalten je nach Hersteller unterscheiden kann, sollten Ingenieure das Gerätehandbuch zu Rate ziehen. Die allgemeine Fehlerbehebungslogik ist jedoch dieselbe: Wenn die E1-Verbindung nicht zustande kommt, überprüfen Sie den Schnittstellentyp, die Impedanzanpassung, die TX/RX-Überkreuzung, die Kabelkontinuität, die Steckverbinderqualität, die Erdung, den Zustand der Betreiberseite und die Rahmen- oder Signalisierungskonfiguration.
Häufige Probleme bei der Verkabelung vor Ort
| Problem | Mögliche Ursache | Empfohlene Prüfung |
|---|---|---|
| E1-Verbindung wird nicht aufgebaut | TX und RX sind nicht korrekt gekreuzt | Sende- und Empfangspaare tauschen oder ein alternatives Kabel testen |
| Schnittstellenabweichung | Eine Seite ist 75-Ohm-BNC und die andere Seite ist 120-Ohm-RJ45 | Einen 75-Ohm-zu-120-Ohm-Adapter oder ein Konvertierungskabel verwenden |
| Intermittierender Alarm | Lockerer Steckverbinder, schlechte Kabelqualität oder Erdungsproblem | BNC-Befestigung, RJ45-Crimpen, Abschirmung und Erdungsverbindung prüfen |
| Kein Sprachdienst nach Verbindungsaufbau | Physikalische Schicht ist normal, aber Signalisierung oder Trunk-Konfiguration ist falsch | PRI-Signalisierung, Taktquelle, Nummerierung, Routing und PBX-Konfiguration prüfen |
| Entfernungsbedingte Instabilität | Kabelweg ist zu lang oder hat eine schlechte Übertragungsqualität | E1-Verkabelung innerhalb geeigneter Entfernung halten und schlechte Zwischenverbindungen vermeiden |
Ein praktischer Bereitstellungsablauf
Bestätigen Sie die Betreiberübergabe
Bevor Sie Kabel herstellen, bestätigen Sie, was der Betreiber oder das vorgeschaltete Gerät bereitstellt. Das Projektteam sollte prüfen, ob die Übergabe 120-Ohm-RJ45, 75-Ohm-BNC oder eine andere Form ist, die über einen Verteilerrahmen geliefert wird. Dieser Schritt vermeidet spätere unnötige Änderungen an der Verkabelung.
Identifizieren Sie die Gateway-Schnittstelle
Überprüfen Sie den Schnittstellentyp des E1-Gateways oder der PBX-Trunk-Karte. Wenn das Gateway RJ45 verwendet, der Betreiber jedoch BNC bereitstellt, bereiten Sie im Voraus einen geeigneten Adapter vor. Wenn beide Seiten RJ45 verwenden, bestätigen Sie die Pin-Definition. Wenn beide Seiten BNC verwenden, bestätigen Sie, welcher Steckverbinder TX und welcher RX ist.
Bauen Sie das Kabel entsprechend der Signalrichtung auf
Verdrahten Sie E1 nicht nur nach der Steckverbinderform. Bestätigen Sie immer die Sende- und Empfangsrichtung. Achten Sie bei der 120-Ohm-RJ45-Verkabelung auf die Pins 1, 2, 4 und 5. Bei der 75-Ohm-BNC-Verkabelung verbinden Sie den Empfangsport mit dem entgegengesetzten Sendeport und den Sendeport mit dem entgegengesetzten Empfangsport.
Überprüfen Sie die Verbindung vor dem Testen des Wahlplans
Die E1-Verbindungsschicht sollte normal sein, bevor mit SIP-Trunk-Regeln, Nummernweiterleitung, eingehender Weiterleitung, ausgehender Weiterleitung oder Anruftests begonnen wird. Wenn die physikalische E1-Schicht nicht stabil ist, wird die Überprüfung der oberen Konfiguration schwierig sein.
Dokumentieren Sie den endgültigen Verkabelungsstandard
Nach der Inbetriebnahme des Projekts beschriften Sie die Kabel und dokumentieren Sie die endgültige Verkabelungsmethode. Dies sollte den Schnittstellentyp, die Pin-Reihenfolge, die TX/RX-Richtung, die Adapterverwendung, den Ort der Betreiberübergabe und die Gateway-Portnummer umfassen. Eine gute Dokumentation verringert das zukünftige Wartungsrisiko.
Lösungswert in modernen Sprachnetzen
Obwohl SIP-Trunking heute weit verbreitet ist, ist der E1-Digital-Trunk-Zugang in vielen Sprachprojekten immer noch wichtig. Einige Organisationen verwenden weiterhin Betreiber-E1-Leitungen, alte PBX-Systeme oder digitale Trunk-Ressourcen aus Gründen der Zuverlässigkeit, der Nummerierungskontinuität oder bestehender Telekommunikationsverträge. Ein E1-Trunk-Gateway ermöglicht die Integration dieser Ressourcen in neuere IP-basierte Kommunikationssysteme.
Mit einem E1-Gateway können alte PSTN-Trunk-Leitungen mit einer IPPBX, einem Unified-Communication-System, einer Callcenter-Plattform, einer Einsatzleitplattform oder einem Sprachaufzeichnungssystem verbunden werden. Dies schützt bestehende Telekommunikationsinvestitionen und ermöglicht gleichzeitig SIP-basiertes Routing, zentrale Verwaltung und flexible Systemerweiterung.
Für Systemintegratoren ist die korrekte E1-Verkabelung nicht nur ein kleiner Installationsschritt. Sie entscheidet darüber, ob die digitale Trunk-Schicht eine stabile Verbindung herstellen kann. Sobald die physikalische Schicht korrekt ist, können spätere Arbeiten wie Taktsignalauswahl, Signalisierungskonfiguration, Nummernplanung, Routenkontrolle und Anruftests reibungsloser ablaufen.
Abschließende Erkenntnis
Die Verkabelung von E1-Digital-Trunk-Gateways hängt hauptsächlich von zwei physischen Schnittstellentypen ab: 120-Ohm-symmetrisch RJ45 und 75-Ohm-unsymmetrisch BNC. Ein typischer E1-Telefon-Trunk kann 30 Sprachkanäle übertragen, was ihn für größere Projekte geeignet macht, die zentralen PSTN-Zugang und einheitliche Nummernressourcen benötigen.
Bei der 120-Ohm-RJ45-Verkabelung sind die üblicherweise verwendeten Pins 1, 2, 4 und 5, wobei die Pins 1 und 2 für den Empfang und die Pins 4 und 5 für das Senden verwendet werden. Bei der 75-Ohm-BNC-Verkabelung wird ein Steckverbinder für den Empfang und der andere für das Senden verwendet. In beiden Fällen gilt die Hauptregel, dass die lokale Empfangsseite mit der entfernten Sendeseite und die lokale Sendeseite mit der entfernten Empfangsseite verbunden werden muss.
Wenn 75-Ohm- und 120-Ohm-Schnittstellen verbunden werden müssen, sollte ein Adapter oder ein Konvertierungskabel verwendet werden. Die Kabellänge sollte im Allgemeinen innerhalb von 500 Metern bleiben, und die Verbindungsanzeigen sollten vor der übergeordneten Sprachkonfiguration überprüft werden. Eine stabile E1-Verbindung bietet die Grundlage für eine zuverlässige PSTN-zu-IP-Sprachintegration.
