Ein Einsatzleitfahrzeug ist dafür ausgelegt, Kommunikation, Koordination und Führungsfähigkeit direkt an einen Einsatzort zu bringen. Es kann Funkgeräte, fahrzeugmontierte Transceiver, breitbandige Ad-hoc-Netztechnik, 4G/5G-Backhaul-Geräte, Satellitenkommunikationsterminals, Videosysteme und Dispositionsarbeitsplätze mitführen. Bei Rettungseinsätzen, Katastrophenlagen, Sicherheitsvorfällen oder mobilen Führungsaufgaben helfen diese Systeme, das Einsatzteam mit der entfernten Leitstelle zu verbinden.
Handfunkgeräte und Fahrzeugfunkgeräte haben jedoch weiterhin praktische Grenzen. Sie sind für Einsatzkräfte zuverlässig und vertraut, ihre Reichweite ist aber oft auf einen lokalen Bereich oder ein bestimmtes Funknetz beschränkt. Unterschiedliche Teams können außerdem verschiedene Funkstandards, Kanäle und Frequenzpläne verwenden. Ein RoIP-Gateway schließt diese Lücke, indem es die Funkkanäle des Leitfahrzeugs mit einer IP-basierten Dispositionsplattform verbindet, sodass die Leitstelle die Funknutzer vor Ort direkter erreichen kann.
Warum Feldfunkgeräte weiterhin eine Netzwerkbrücke benötigen
Sprechfunk ist in der Notfallkommunikation unverzichtbar, weil er einfach, schnell und für den Einsatz im Feld geeignet ist. Rettungskräfte, Sicherheitsteams, Fahrzeugbesatzungen, Feuerwehrgruppen, technisches Personal und temporäre Führungsgruppen können Funk für unmittelbare Push-to-Talk-Kommunikation ohne komplexe Bedienung nutzen.
Die Einschränkung besteht darin, dass Funkkommunikation meist lokal ist. Die wirksame Reichweite hängt von Sendeleistung, Gelände, Antennenhöhe, Repeater-Standorten, Gebäudeabschattung und dem eingesetzten Funksystem ab. An einem großen Schadensort oder in einem temporären Einsatzgebiet kann die Funkabdeckung nur einen Teil des Feldes erreichen, und die entfernte Leitstelle hört möglicherweise nicht jede Funkgruppe direkt.

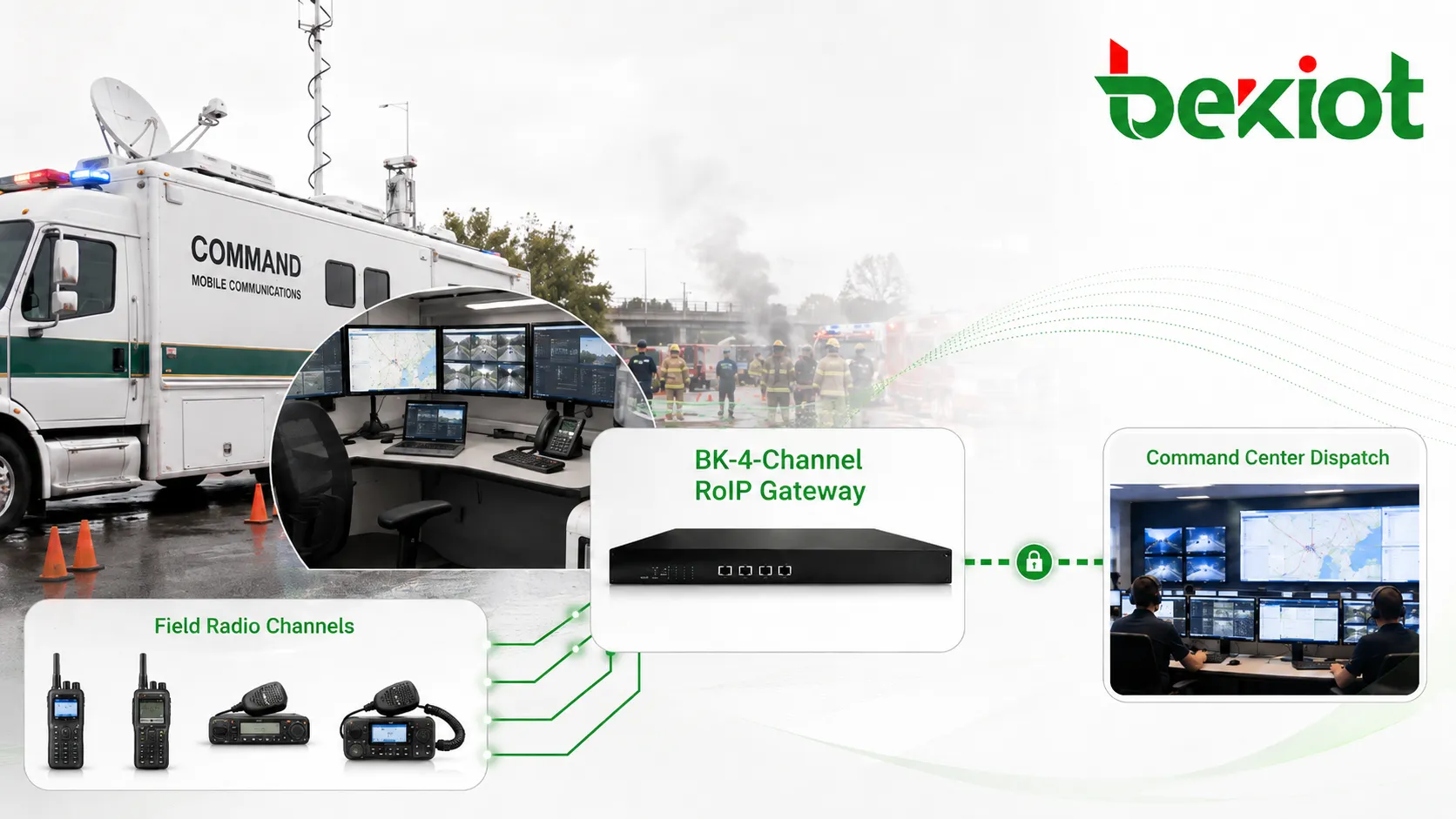

Ein RoIP-Gateway erstellt für diese Funkkanäle eine IP-Brücke. Es wandelt Audio- und Steuersignale der Funkseite in IP-basierte Kommunikationsressourcen um, sodass Disponenten, SIP-Telefone, Führungsplattformen oder entfernte Kontrollräume über das Einsatzleitfahrzeug mit Funknutzern im Feld kommunizieren können.
Einsatzleitfahrzeuge sind natürliche Integrationspunkte
Ein Einsatzleitfahrzeug ist häufig der geeignetste Ort für ein RoIP-Gateway. Das Fahrzeug befindet sich normalerweise in der Nähe des Einsatzgebiets und enthält bereits Kommunikationstechnik wie Fahrzeugfunkgeräte, Dispositionsterminals, Netzwerk-Switches, Satellitenterminals, 4G/5G-Router, Videoübertragungssysteme und Stromversorgung.
Durch die Installation des Gateways im Fahrzeug können Funkgeräte vor Ort mit dem Führungsnetz verbunden werden, ohne dass die Einsatzkräfte ihre Handfunkgeräte anders bedienen müssen. Das Fahrzeug wird zu einem mobilen Kommunikationsknoten, der lokale Funknutzer, Fahrzeugbediener und entfernte Leitstelle verbindet.
Diese Architektur eignet sich für Rettung, Hochwasserschutz, Waldbrandbekämpfung, Erdbebeneinsätze, öffentliche Sicherheit, Großveranstaltungen, militärische Führung, Industrieunfälle und temporäre Führungsstellen. Sie hilft, das Kommunikationsproblem der letzten Meile zwischen Frontlinie und Leitstelle zu lösen.
Wie das Gateway Funkkanäle verbindet
Ein RoIP-Gateway kann über Audio- und Steuerinterfaces mit Funkgeräten, fahrzeugmontierten Transceivern oder anderer Funktechnik verbunden werden. Jeder angeschlossene Funkkanal kann einem Gateway-Port, einer SIP-Nebenstelle, einer Dispositionsressource oder einem Plattformkanal zugeordnet werden. Nach der Konfiguration kann der entfernte Disponent den entsprechenden Kanal anrufen und mit den Funknutzern im Feld sprechen.
Bei einer Vierkanal-Bereitstellung kann ein Gateway vier verschiedene Funksysteme oder vier Kanäle desselben Systems verbinden. Ein Kanal kann beispielsweise Rettungskräften dienen, ein anderer der Fahrzeugkoordination, ein weiterer der Logistik und ein weiterer Sicherheit oder Notfallreaktion. Die Leitstelle wählt je nach Lage den benötigten Kanal aus.
Dieses Design macht die Feldkommunikation besser organisiert. Statt nur von lokalen Funkbedienern im Fahrzeug abhängig zu sein, kann die entfernte Leitstelle bei Bedarf direkt an der Funkkommunikation teilnehmen. Führungsanweisungen erreichen die Front schneller, und Lageberichte können klarer an die Leitstelle zurückgesendet werden.
Zugehöriges Produkt: BK 4-Channel RoIP Gateway
Satellit und 4G/5G-Backhaul erweitern die Verbindung

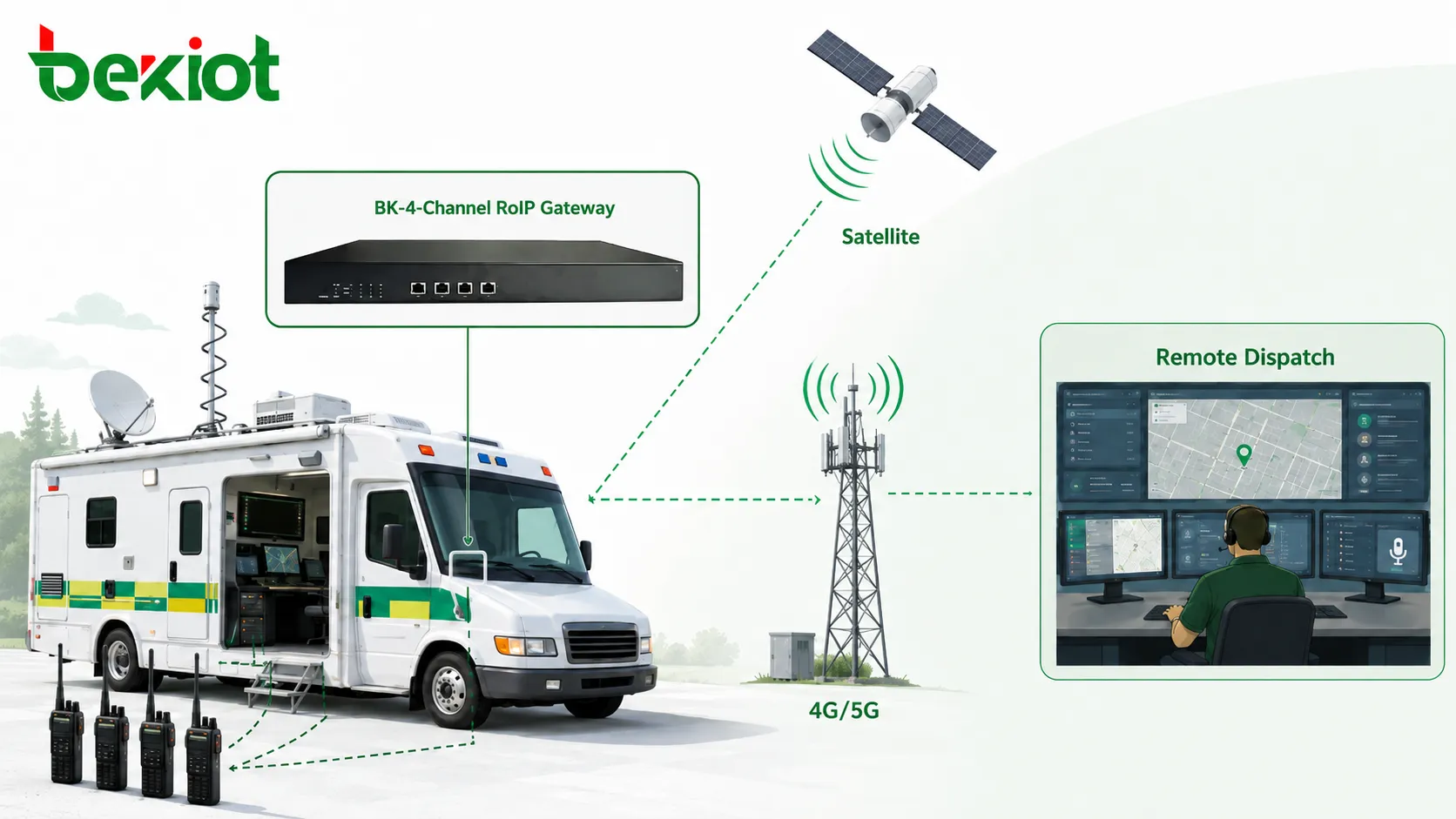

Das Gateway verbindet Funkkommunikation mit IP-Kommunikation, aber das Einsatzleitfahrzeug benötigt zusätzlich ein Backhaul-Netz zur Leitstelle. In der Praxis kann diese Rückbindung Satellitenkommunikation, öffentliche 4G/5G-Netze, private LTE- oder 5G-Netze, breitbandige Ad-hoc-Netze, Richtfunk oder verfügbare kabelgebundene Breitbandanschlüsse nutzen.
Satellitenverbindungen sind wertvoll, wenn terrestrische Netze beschädigt, überlastet oder nicht verfügbar sind. 4G/5G-Verbindungen sind nützlich, wenn Mobilfunkabdeckung noch vorhanden und die Bandbreite ausreichend ist. In manchen Projekten werden beide Wege gemeinsam genutzt, um die Ausfallsicherheit zu erhöhen. Das Leitfahrzeug kann je nach Lage automatisch oder manuell zwischen Netzwegen wechseln.
Sobald IP-Backhaul verfügbar ist, kann das RoIP-Gateway den Feldfunkkanal mit der entfernten Dispositionsplattform verbinden. Disponenten in der Leitstelle können mit Funknutzern am Einsatzort sprechen, und Feldteams können ihren Status melden, ohne ihren gewohnten Funkablauf zu verlassen.
Probleme der systemübergreifenden Kommunikation lösen
Notfallszenen umfassen oft mehrere Teams und mehrere Funksysteme. Feuerwehr, Polizei, Rettungsdienst, technische Reparatur, Katastrophenschutz, Verkehr, Versorger und Freiwillige bringen jeweils eigene Ausrüstung mit. Diese Funkgeräte können unterschiedliche Frequenzen, Standards, Kanäle oder Verwaltungsregeln nutzen.
Ohne Integration kann jedes Team nur innerhalb seiner eigenen Funkgruppe kommunizieren. Die Leitstelle benötigt möglicherweise mehrere Funkgeräte, mehrere Bediener oder manuelle Nachrichtenweitergabe. Das erhöht Verzögerungen und kann unter hohem Druck Kommunikationsfehler verursachen.
Ein RoIP-Gateway unterstützt systemübergreifende Kommunikation. Wenn unterschiedliche Funksysteme an verschiedene Gateway-Ports oder Kanäle angeschlossen werden, kann die Dispositionsplattform sie in einen einheitlicheren Führungsablauf einordnen. Disponenten können einen Kanal anrufen, einen anderen überwachen oder mehrere Teams über dieselbe Plattform koordinieren.
Fahrzeugbasierte Disposition verbessert die Feldkontrolle
Wenn das Einsatzleitfahrzeug auch eine lokale Dispositionsplattform mitführt, kann das Gateway Funkressourcen in das fahrzeugbasierte Führungssystem einbinden. Der Fahrzeugbediener kann lokale Funkgruppen verwalten, mit Einsatzkräften kommunizieren und gleichzeitig mit der entfernten Leitstelle koordinieren.
Dies ist nützlich, wenn der Einsatzort sowohl lokale Autonomie als auch Unterstützung der entfernten Führung benötigt. Das Fahrzeug kann als Frontline-Dispositionsknoten dienen, während die Leitstelle übergeordnete Koordination, Ressourcenverteilung, Entscheidungsunterstützung und bereichsübergreifende Kommunikation bereitstellt.
Zum Beispiel kann der Fahrzeugbediener den normalen Funkverkehr vor Ort übernehmen, während die Leitstelle den Kanal nur bei wichtigen Entscheidungen, Evakuierungsanweisungen oder abteilungsübergreifender Koordination betritt. Das reduziert Kommunikationsdruck und hält die Führungsstruktur klarer.
Funkkanäle lassen sich flexibler nutzen
Ein RoIP-Gateway leitet Funk-Audio nicht nur einfach durch. In einem gut geplanten System können verschiedene Funkkanäle als Kommunikationsressourcen organisiert werden. Disponenten wählen den passenden Kanal nach Einsatzphase, Teamtyp, Standort oder Priorität aus.
Ein Kanal kann beispielsweise für Rettung, einer für Logistik, einer für Verkehrslenkung und einer für Einsatzführung reserviert sein. Werden vor Ort verschiedene Funkstandards genutzt, kann das Gateway sie in dieselbe Dispositionsumgebung einbinden, damit die Führung sie effizienter verwalten kann.
Diese Flexibilität ist besonders wertvoll, wenn sich der Einsatzort schnell verändert. Neue Teams können eintreffen, temporäre Gruppen entstehen und Kommunikationsprioritäten wechseln. Eine gatewaybasierte Architektur gibt dem Führungsteam eine flexiblere Methode, Feldkommunikation ohne Austausch vorhandener Funkgeräte zu organisieren.
Was ein typisches System umfasst

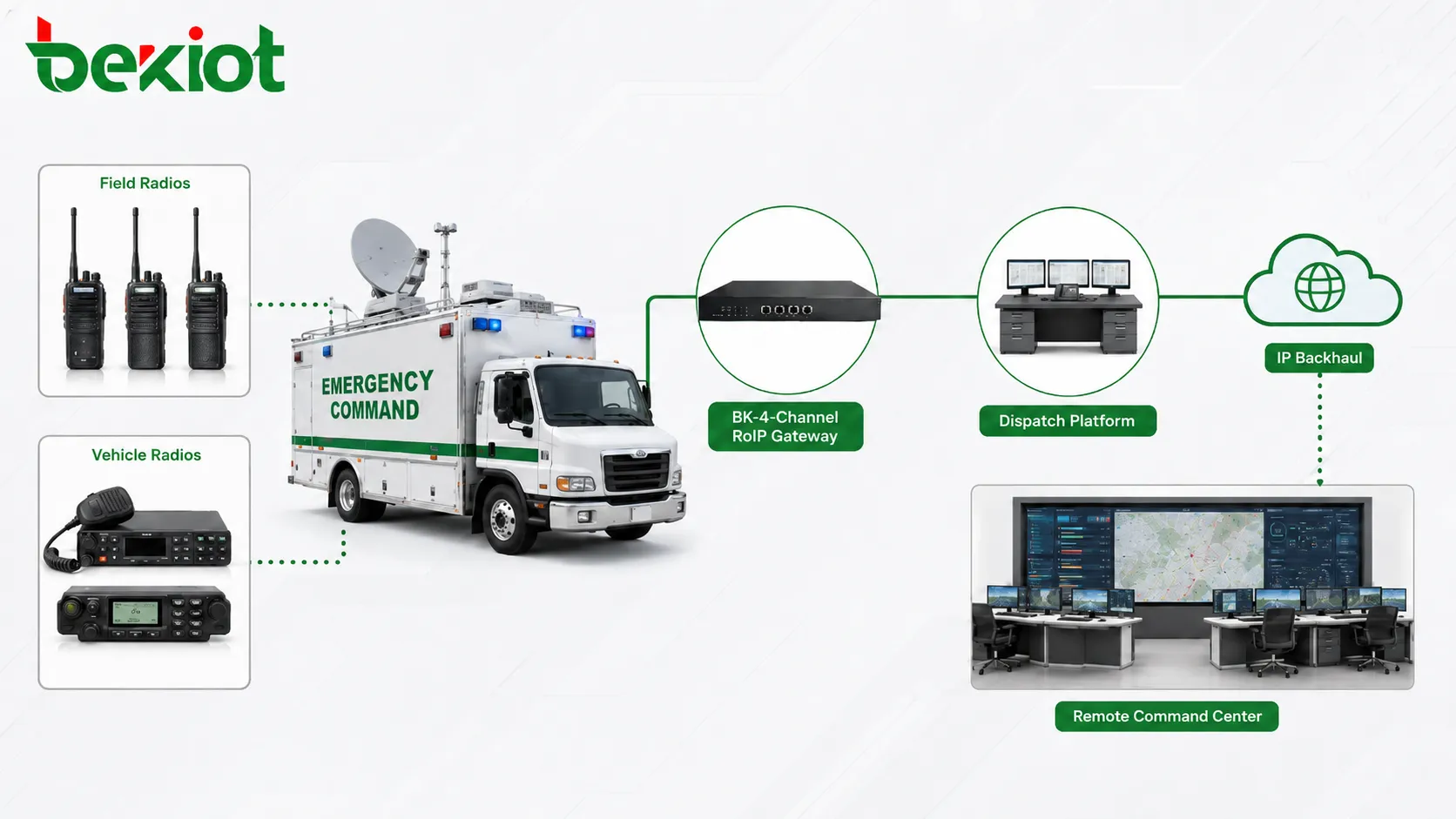

Eine praktische Kommunikationsarchitektur für Einsatzleitfahrzeuge umfasst meist Handfunkgeräte im Feld, Fahrzeugfunkgeräte, ein RoIP-Gateway, lokale Netzwerk-Switches, einen Router, Satelliten- oder 4G/5G-Backhaul-Geräte, eine Dispositionskonsole und eine entfernte Leitstellenplattform. Je nach Projekt können auch Videoübertragung, IP-Kameras, Drohnenvideo, Beschallungsgeräte und Aufzeichnungssysteme hinzukommen.
Die Funkseite übernimmt lokale Push-to-Talk-Kommunikation. Die Gateway-Seite wandelt Funk-Audio und Steuersignale in IP-Kommunikation um. Die Netzwerkseite transportiert den Verkehr über Satelliten- oder Mobilfunkverbindungen. Die Dispositionsseite erlaubt Bedienern, Kommunikationsressourcen anzurufen, zu überwachen, zu koordinieren und zu verwalten.
Diese Schichtenarchitektur ist wichtig, weil sie eine Erweiterung ermöglicht. Ein kleines Fahrzeug kann mit zwei oder vier Funkkanälen beginnen. Ein größeres Leitfahrzeug oder ein Führungscontainer kann mehr Kanäle, mehr Dispositionsplätze, mehr Backhaul-Verbindungen und mehr integrierte Systeme anschließen.
Wichtige Designpunkte vor der Bereitstellung
Vor der Bereitstellung sollte das Projektteam ermitteln, wie viele Funkkanäle verbunden werden müssen, welche Funkstandards verwendet werden, ob es sich um Handfunkgeräte oder fahrzeugmontierte Transceiver handelt und wie das Gateway an jedes Gerät angeschlossen wird. Audiointerface, PTT-Steuerung, Kanalzuordnung, Kabelzuverlässigkeit, Stromversorgung und Einbauraum müssen sorgfältig geprüft werden.
Die Netzwerkplanung ist ebenso wichtig. Das Leitfahrzeug sollte über ein stabiles LAN, sichere Routingregeln und einen zuverlässigen Backhaul-Weg verfügen. Bei Satellitenabhängigkeit sind Latenz und Bandbreite zu berücksichtigen. Bei 4G/5G müssen Abdeckung, Signalstärke, Datentarife und Netzüberlastung bewertet werden.
Das Projekt sollte außerdem Kommunikationsberechtigungen definieren. Nicht jeder Disponent muss Zugriff auf jeden Kanal haben. Notfallpriorität, Aufzeichnung, Überwachung, Anrufsteuerung und Regeln für temporäre Gruppen sollten gemäß dem Führungsablauf konfiguriert werden.
Audioqualität und PTT-Steuerung sind wichtig
In der Notfallkommunikation ist Audioqualität kein Detail. Wenn der Pegel zu niedrig, zu hoch, verzerrt, verzögert oder verrauscht ist, können Einsatzkräfte wichtige Anweisungen verpassen. Gateway-Audioverstärkung, Funklautstärke, Mikrofonpegel, Impedanzanpassung, Schnittstellenverdrahtung und Codec-Einstellungen sollten vor der Übergabe getestet werden.
Auch die PTT-Steuerung muss stabil sein. Das Gateway muss das Push-to-Talk-Verhalten zwischen IP-Dispositionsseite und Funkseite korrekt handhaben. Ist das PTT-Timing falsch eingestellt, können die ersten Wörter abgeschnitten werden oder die Funkübertragung wird nicht zuverlässig ausgelöst.
Abnahmetests sollten Leitstelle-zu-Funk-Anrufe, Funk-zu-Leitstelle-Meldungen, Langzeitbetrieb, Kanalwechsel, Wiederherstellung nach Netzunterbrechung, Satellitenverzögerung und priorisierte Notfallkommunikation umfassen. Diese Tests stellen sicher, dass das System im realen Einsatz funktioniert und nicht nur in einer Demonstration.
Warum dies für die Notfallreaktion wichtig ist
Der Hauptzweck eines RoIP-Gateways im Einsatzleitfahrzeug besteht nicht darin, ein weiteres Gerät hinzuzufügen. Es soll Kommunikation kontinuierlicher, koordinierter und kontrollierbarer machen, wenn verschiedene Teams und Netze beteiligt sind.
Feldteams können ihre vertrauten Funkgeräte weiter nutzen. Das Leitfahrzeug kann diese Funkkanäle in ein IP-Netz überbrücken. Die entfernte Leitstelle kann Feldinformationen empfangen und Anweisungen direkter geben. Das verbessert Geschwindigkeit und Genauigkeit der Notfallkommunikation.
Für Rettung, militärische Führung, öffentliche Sicherheit, Versorgungsreparatur, Hochwasserschutz, Waldbrandbekämpfung und Großveranstaltungssicherheit kann diese Architektur die Frontlinie mit der Leitstelle verbinden und das Risiko isolierter Kommunikationsinseln verringern.
FAQ
Kann ein RoIP-Gateway verschiedene Funkstandards gleichzeitig verbinden?
Ja, abhängig von Gateway-Schnittstelle und Projektdesign. Ein Mehrkanal-Gateway kann unterschiedliche Funkgeräte oder Kanäle verbinden, aber jede Schnittstelle muss zum richtigen Funkgerät, zur Verkabelung, zum Audiopegel und zur PTT-Steuerungsmethode passen.
Benötigt ein Einsatzleitfahrzeug immer Satelliten-Backhaul?
Nicht immer. Satelliten-Backhaul ist nützlich, wenn öffentliche Netze nicht verfügbar oder beschädigt sind. Bei stabiler 4G/5G- oder privater Netzabdeckung kann mobiles Breitband ausreichen. Viele Projekte nutzen beide Methoden zur Redundanz.
Kann die Leitstelle direkt mit Handfunkgeräten im Feld sprechen?
Ja. Nachdem der Funkkanal über das RoIP-Gateway verbunden und der Dispositionsplattform zugeordnet wurde, kann die Leitstelle den entsprechenden Funkkanal anrufen und über die vorhandenen Funkgeräte mit Einsatzkräften kommunizieren.
Was sollte vor dem Einbau des Gateways in ein Fahrzeug geprüft werden?
Das Projektteam sollte Stromversorgung, Erdung, Einbauraum, Antennenlayout, Funk-Schnittstellenkabel, Netzwerkrouting, Wärmeabfuhr, Vibrationsfestigkeit und Wartungszugang im Fahrzeug prüfen.
Ist diese Architektur nur für große Einsatzfahrzeuge geeignet?
Nein. Dasselbe Konzept kann in kleineren Leitfahrzeugen, mobilen Führungscontainern, temporären Feldführungsstellen und festen Notfall-Dispositionszentren eingesetzt werden. Kanalzahl und Systemkomplexität lassen sich an die Projektgröße anpassen.
