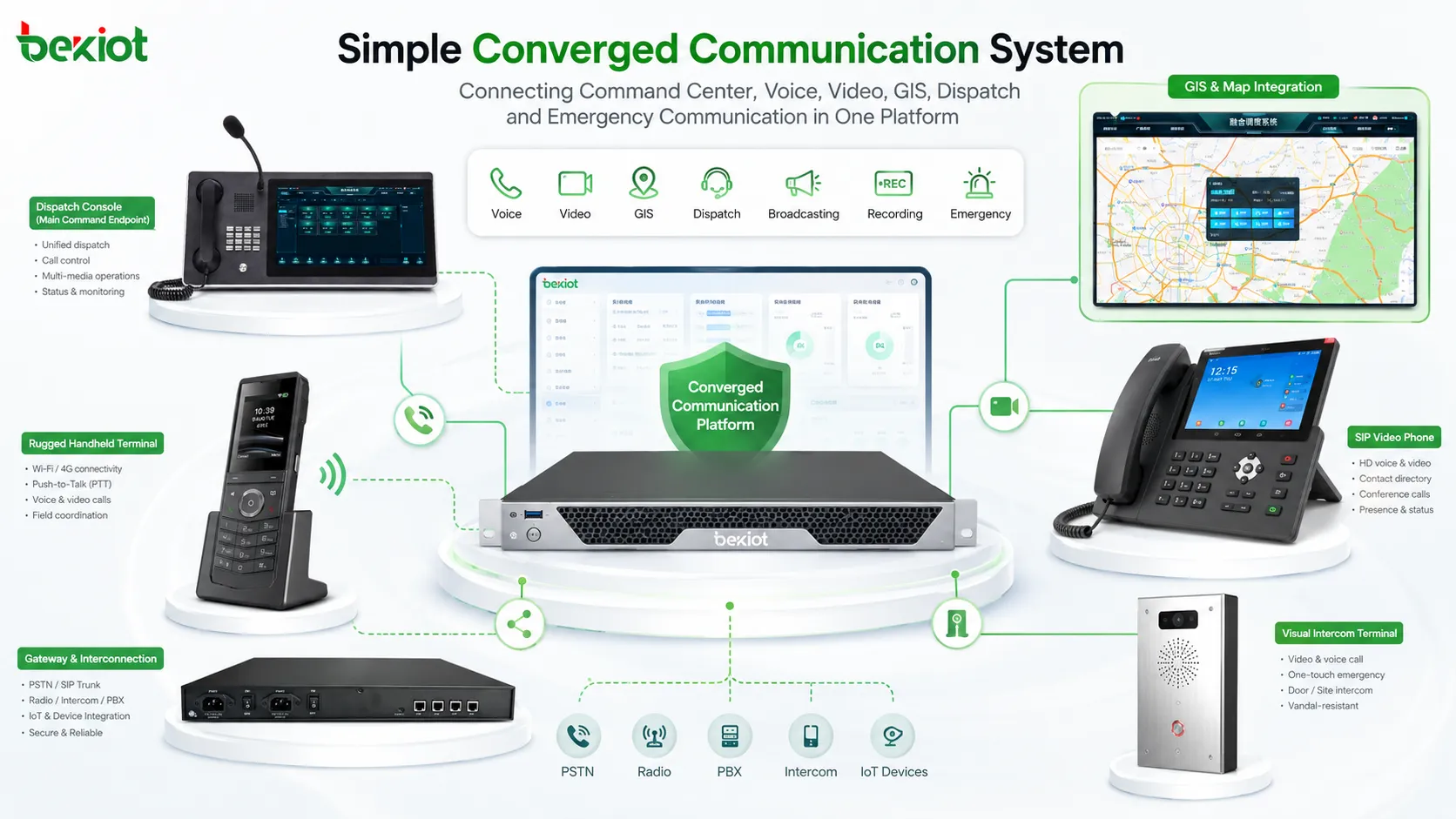

Ein einfaches konvergiertes Kommunikationssystem kann weit mehr als nur grundlegende Sprachanrufe. Durch den Einsatz von SIP, Softswitching, IP-Netzwerken, mobilem Push-to-Talk, Videodisposition, GIS-Positionierung, Rundfunk, Aufzeichnung und Gateway-Integration kann es Menschen, Geräte, Kommandozentralen, Funknetze, Überwachungssysteme und Notfallressourcen in einer einheitlichen Kommunikationsumgebung verbinden.

Für Organisationen, die über mehrere Standorte, Feldteams, Kontrollräume, Industriegebiete, Betriebsgelände, Verkehrsnetze, Energieanlagen, Häfen, Flughäfen oder Notfallumgebungen hinweg arbeiten, hilft diese Art von System, ein praktisches Problem zu lösen: Unterschiedliche Kommunikationsmittel arbeiten oft in getrennten Netzen, während der reale Betrieb eine schnelle, koordinierte und nachverfolgbare Kommunikation erfordert.

Integrierte Kommunikation für moderne Abläufe

Traditionelle Kommunikationssysteme waren oft auf Leitungsvermittlung, dedizierte Hardware und isolierte Gerätenetze angewiesen. Sie waren in der Regel teuer zu erweitern, schwer zu integrieren und auf eine einzige Kommunikationsfunktion beschränkt. Ein Telefonsystem bearbeitete Anrufe, ein Funksystem bearbeitete Feldsprechgruppen, ein CCTV-System bearbeitete Überwachung und ein Rundfunksystem bearbeitete Durchsagen. Diese Systeme funktionierten, aber sie arbeiteten nicht immer zusammen.

Mit der Entwicklung von VoIP, SIP, IP-Netzwerken und softwarebasierter Vermittlung ist die Kommunikationsarchitektur offener geworden. Viele Funktionen, die einst dedizierte Vermittlungsausrüstung erforderten, können jetzt von Software übernommen werden. In einer einfachen Bereitstellung kann ein Server SIP-Registrierung, Anrufsteuerung, Medienverarbeitung, Einsatzverwaltung, Aufzeichnung und Integration mit verschiedenen Endgeräten unterstützen.

Bei cloudbasierten Projekten ist der physische Server für den Endbenutzer möglicherweise nicht einmal sichtbar. Die Plattform kann auf einem Cloud-Host oder in einem privaten Rechenzentrum laufen, sodass Organisationen Hardware-Investitionen reduzieren, die Wartung vereinfachen und Benutzer oder Standorte flexibler erweitern können. Das Ergebnis ist eine schlankere Kommunikationsarchitektur, die dennoch komplexe operative Arbeitsabläufe unterstützt.

Verwandtes System: BK-RCS Unified Communications System

Offene SIP- und IP-Netzwerkarchitektur

Ein praktisches System ist normalerweise um einen Softswitch oder einen Kommunikationsserver herum aufgebaut. SIP-Konten werden IP-Telefonen, SIP-Gegensprechanlagen, mobilen Apps, Videoterminals, Einsatzkonsolen, Funk-Gateways, Ruf-Gateways und anderen Kommunikationsknoten zugewiesen. Sobald diese Geräte auf der Plattform registriert sind, können sie einander anrufen, Gruppen beitreten, Einsatzbefehle empfangen, an Notfallabläufen teilnehmen oder über Gateways mit anderen Systemen verbunden werden.

Diese SIP-basierte Architektur macht die Plattform skalierbarer als ein geschlossenes Hardwaresystem. Neue Benutzer können durch die Erstellung von Konten hinzugefügt werden. Neue Standorte können über LAN, WAN, VPN, private Netze, 4G, 5G oder Cloud-Zugang angebunden werden. Verschiedene Abteilungen können nach Benutzerrollen, Gruppen, Berechtigungen und Einsatzebenen organisiert werden.

Gateways sind besonders wichtig, wenn das Projekt bestehende Systeme anbinden muss. Ein Funk-Gateway kann analoge Funkgeräte, DMR, TETRA, PDT, Flugfunk oder andere Funknetze anbinden. Ein Ruf-Gateway kann IP-Rundfunk und Beschallungsanlagen anbinden. Ein Video-Gateway kann Überwachungsvideo oder Drohnenvideo in die Kommandoplattform einbringen. Dies ermöglicht es dem System, vorhandene Ressourcen wiederzuverwenden, anstatt alles auf einmal zu ersetzen.

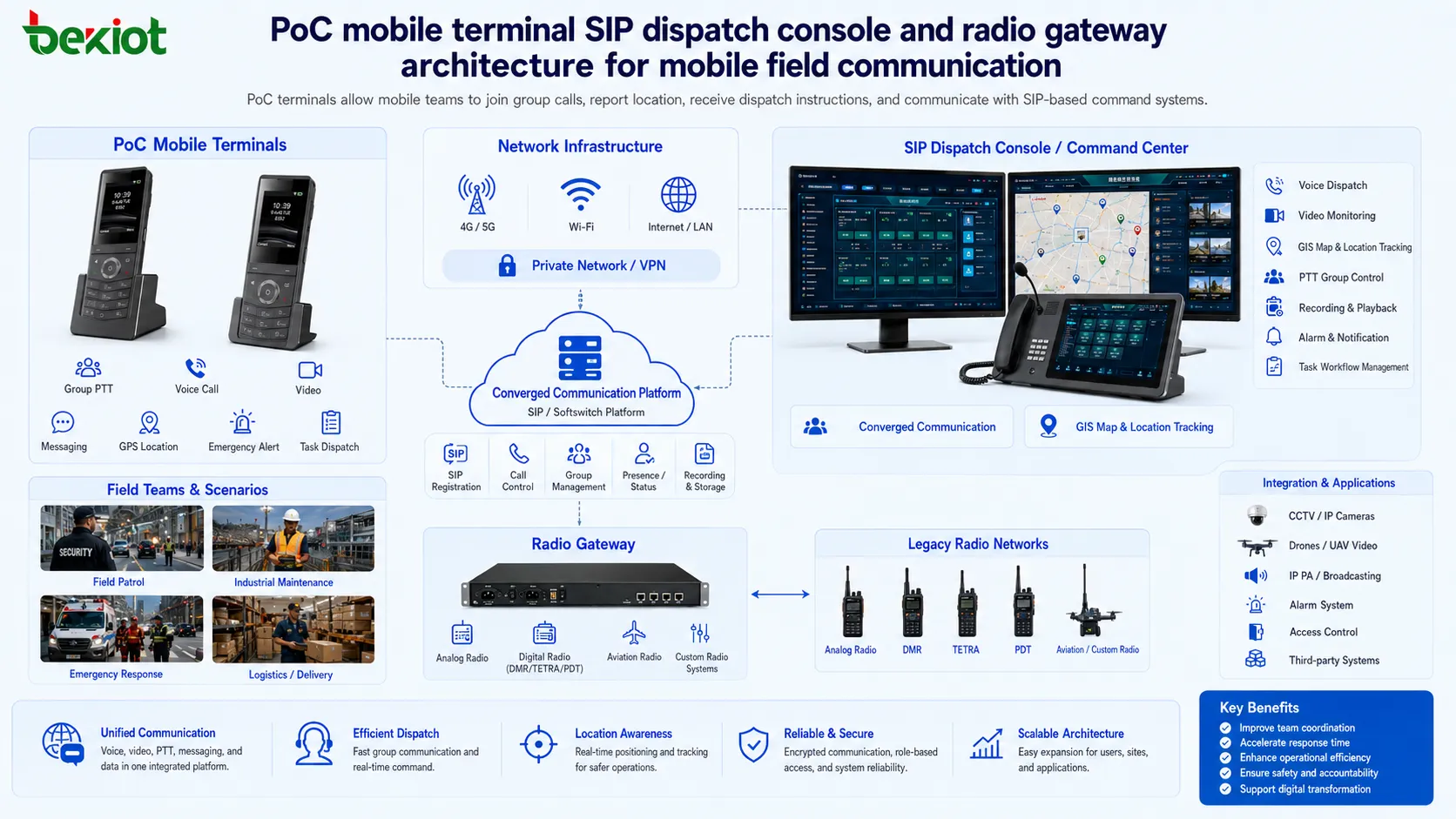

Mobiles Push-to-Talk für Feldteams

Push-to-Talk über Mobilfunk, oft PoC genannt, ist eine der nützlichsten Funktionen für den mobilen Betrieb. Herkömmliche Zweiweg-Funkgeräte werden noch häufig verwendet, können aber an ihre Grenzen stoßen durch begrenzte Reichweite, Frequenzlizenzanforderungen, Kosten für private Netze und Entfernungseinschränkungen. PoC nutzt mobile Datennetze und intelligente Endgeräte, um eine funkähnliche Gruppenkommunikation über öffentliche oder private drahtlose Netze zu ermöglichen.

Mit robusten mobilen Endgeräten und PoC-Anwendungen können Feldbenutzer auf die Taste drücken, um zu sprechen, Gruppen beitreten, Einsatzrufe empfangen, Nachrichten senden, Standort melden und mit der Kommandozentrale kommunizieren. Moderne Industrie-Endgerät-Lieferketten sind ausgereift und decken Einsteiger-, Mittelklasse- und High-End-Geräte ab. Die Kosten für Datenverkehr sind in vielen IoT- und Industrieszenarien relativ niedrig, was PoC für Sicherheitspatrouillen, Wartungsteams, Logistik, Notfallmaßnahmen und den mehrörtigen Feldeinsatz geeignet macht.

Für Organisationen, die ihre eigene PoC-Plattform aufbauen, liegt der Vorteil in der stärkeren Kontrolle. Sie können Benutzer, Gruppen, Anrufberechtigungen, Aufzeichnungsregeln, Einsatzrichtlinien, Notfallkontakte und die Integration mit internen Systemen verwalten. Dies unterscheidet sich von der alleinigen Abhängigkeit von einem öffentlichen Drittanbieterdienst, bei dem die Verwaltungsflexibilität möglicherweise eingeschränkt ist.

Einheitliche Sprach-, Video- und Einsatz-Workflows

Sprachanrufe sind die Grundlage. Benutzer können zwischen mobilen Apps, SIP-IP-Telefonen, IP-Gegensprechanlagen, Videotelefonen, Einsatzkonsolen, gatewayverbundenen Funkgeräten und anderen registrierten Endgeräten kommunizieren. Dies unterstützt Bürokommunikation, Koordination im Kontrollraum, Feldberichterstattung, Notrufe und abteilungsübergreifende Kommunikation.

Videoanrufe fügen eine visuelle Bestätigung hinzu. Ein Videotelefon, eine SIP-Video-Gegensprechanlage, eine mobile App oder ein robustes intelligentes Endgerät können eine visuelle Echtzeitkommunikation zwischen der Kommandozentrale und dem Personal vor Ort ermöglichen. Für mobile Benutzer kann die Videokommunikation während der Bewegung fortgesetzt werden, was Disponenten hilft, die Feldbedingungen klarer zu verstehen.

Die Audiodisposition ist eine weitere Kernfunktion. Die Einsatzkonsole kann Online-Benutzer, Endgerätestatus, Gruppen, Abteilungen und Gerätekategorien anzeigen. Bediener können einen Benutzer, mehrere Benutzer oder eine gesamte Gruppe auswählen, um einen Einsatzruf zu starten. Im Verkehrswesen, in Industrieanlagen, der öffentlichen Sicherheit, Versorgungsbetrieben, auf Campusgeländen und im Notfallmanagement hilft dies, Führungsanweisungen schnell an die richtigen Personen zu bringen.

GIS-basierte Koordination und Ressourcentransparenz

Die GIS-Disposition nutzt elektronische Karten und GPS-Positionierung, um den Echtzeitstandort mobiler Endgeräte, Fahrzeuge, Patrouillenmitarbeiter, Wartungsteams und Notfallhelfer anzuzeigen. Disponenten können Positionen, Bewegungswege, nahe gelegene Ressourcen und Teamverteilungen direkt auf der Karte einsehen.

Dies macht die Koordination visueller. Anstatt nur zu fragen, wo sich ein Team befindet, kann der Disponent den Standort sehen, nahe gelegene Benutzer auswählen, eine temporäre Gruppe erstellen, einen Anruf von der Karte aus starten oder Anweisungen an Benutzer in einem bestimmten Bereich senden. Für Notfallmaßnahmen und industrielle Sicherheit kann dies die Reaktionszeit verkürzen und die Lagewahrnehmung verbessern.

Einige Projekte nutzen auch elektronische Zäune, Bereichsauswahl, Wiedergabe historischer Strecken und kartenbasierte Ressourcenverwaltung. Diese Funktionen sind wertvoll, wenn Organisationen Sicherheitspatrouillen, Fahrzeugflotten, Feldwartungsteams, Notfallrettungsteams oder temporäre Ereigniszonen verwalten müssen.

Übermittlung von Rich-Media-Anweisungen

Eine konvergierte Plattform ist nicht auf Sprachanrufe beschränkt. Disponenten können Text, Bilder, Dokumente, Videos, Aufgabenanweisungen, Sicherheitshinweise, Wegbeschreibungen, Notfallverfahren und andere Rich-Media-Inhalte an ausgewählte Benutzer oder Gruppen senden. Dies ist nützlich, wenn Sprache allein nicht ausreicht, um eine Aufgabe zu erklären.

Beispielsweise kann ein Wartungsteam ein Standortfoto erhalten, ein Notfallteam eine Wegbeschreibung, eine Sicherheitsgruppe eine Beschreibung eines Verdächtigen und ein Industriebediener Sicherheitshinweise, bevor er einen Sperrbereich betritt. Diese Rich-Media-Anweisungen helfen, Missverständnisse zu reduzieren und liefern klarere Ausführungsdetails.

In Kombination mit Aufzeichnung und Protokollen verbessert die Anweisungsübermittlung auch die Nachverfolgbarkeit. Manager können prüfen, was gesendet wurde, wer es erhalten hat, wann es gesendet wurde und ob die zugehörigen Kommunikationsaufzeichnungen den Ereigniszeitverlauf stützen.

Rundfunk und Notfallbenachrichtigung

IP-Rundfunk ermöglicht es der Plattform, Live-Durchsagen, aufgezeichnete Nachrichten, Notfallwarnungen oder geplante Hinweise an ausgewählte Endgeräte, Zonen oder Beschallungsanlagen zu senden. Wenn die Plattform mit Ruf-Gateways, Verstärkern, SIP-Lautsprechern, Industriehörnern, Alarmsäulen oder PA-Systemen verbunden ist, kann sie von der Personen-zu-Personen-Kommunikation zur flächendeckenden Benachrichtigung erweitert werden.

Im täglichen Betrieb kann Rundfunk für Schichtmitteilungen, Produktionserinnerungen, Besucherführung, Sicherheitsschulungen und Routineansagen genutzt werden. In Notfällen kann er Evakuierungsanweisungen, Gefahrenwarnungen, Notfallbefehle oder mehrzonige Benachrichtigungen übermitteln.

Dies ist besonders nützlich in Industrieanlagen, Campusgeländen, Verkehrsknotenpunkten, Energieanlagen, Tunneln, Häfen, Flughäfen und öffentlichen Gebäuden, wo sowohl Routinerundfunk als auch dringende Alarme erforderlich sind. Eine einheitliche Plattform ermöglicht es dem Bediener, Sprachanrufe, Einsatzgruppen, Kartennutzer und Rundfunknachrichten von einem Arbeitsplatz aus zu koordinieren.

Aufzeichnung, Protokollierung und Betriebsprüfung

Aufzeichnung und Protokollierung sind wichtig für das Einsatzmanagement. Das System kann Anrufaufzeichnungen, Einsatzprotokolle, Audioaufnahmen, Videoaufzeichnungen, Anweisungsprotokolle, Rundfunkprotokolle und den Betriebsverlauf speichern. Diese Aufzeichnungen helfen Organisationen, die Kommunikationsqualität zu überprüfen, die Befehlsausführung zu verifizieren und Ereigniszeitverläufe zu rekonstruieren.

Für Sicherheits-, Notfallmanagement-, Industrieproduktions- und öffentliche Dienstumgebungen ist die Nachverfolgbarkeit oft genauso wichtig wie die Kommunikation selbst. Nach einem Vorfall müssen Vorgesetzte möglicherweise wissen, wer wen angerufen hat, welche Anweisung erteilt wurde, wann ein Rundfunk abgespielt wurde, welche Benutzer teilgenommen haben und ob der Reaktionsprozess dem erforderlichen Verfahren folgte.

Die Aufzeichnung unterstützt auch Schulungen und Qualitätsverbesserungen. Teams können typische Fälle überprüfen, verzögerte Reaktionen identifizieren, Einsatzabläufe verbessern und Notfallpläne auf der Grundlage realer Kommunikationsdaten verfeinern.

Integration privater Funknetze

Viele Organisationen nutzen bereits private Funksysteme, darunter analoge Funkgeräte, DMR, TETRA, PDT, Flugfunk, Kurzwellenfunk oder andere Einsatz-Kommunikationsnetze. Diese Systeme sind wertvoll, weil sie im Feldeinsatz zuverlässig sind, aber sie sind oft isoliert von IP-Telefonen, mobilen Apps, Befehlssoftware und Videosystemen.

Über ein Funk-Gateway können Audio und Signalisierung des Funkgeräts mit der IP-Kommunikationsplattform verbunden werden. In einigen Bereitstellungen verbinden Gateways analoge Funkgeräte über Aviatik-Stecker und wandeln die Funkkommunikation in SIP-zugängliche Ressourcen um. Dies ermöglicht es Disponenten, über dieselbe Konsole, die für SIP-Telefone und mobile Endgeräte verwendet wird, mit Funknutzern zu sprechen.

Diese Integration ist nützlich, wenn Organisationen ihre bestehenden Funkinvestitionen erhalten und gleichzeitig IP-Disposition, Aufzeichnung, mobile Kommunikation und Kommandozentralenverwaltung hinzufügen möchten. Sie schafft eine Brücke zwischen traditionellem privatem Funk und moderner IP-Kommunikation.

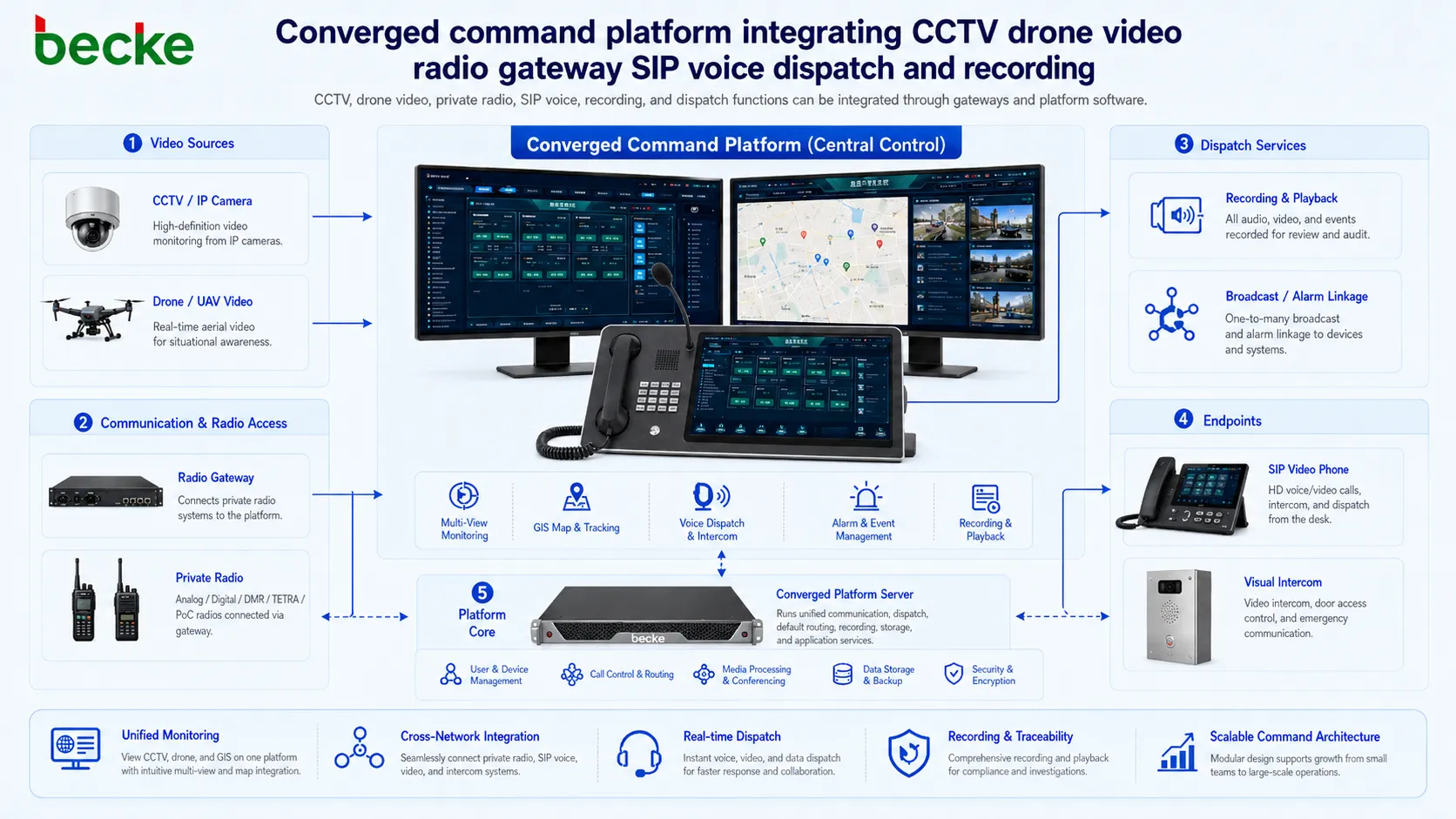

CCTV- und Drohnenvideozugriff

Die Videoüberwachungsintegration kann CCTV-Kamerastreams in die Kommandoplattform bringen. Disponenten und autorisierte Benutzer können Live-Überwachungsbilder sehen, Sprachdisposition mit Videoverifikation kombinieren und Videoresourcen bei der Bearbeitung eines Ereignisses teilen. Dies verbessert die Lagewahrnehmung im Vergleich zu reinen Sprachanrufen.

Drohnenvideo kann ebenfalls über spezielle Videogateway-Geräte integriert werden. Ein Drohnenvideo-Gateway kann Video über HDMI oder Wi-Fi empfangen und sich über SIP auf der Kommunikationsplattform registrieren. Die Kommandozentrale kann dann Drohnenbilder anzeigen, während die bidirektionale Sprachkommunikation mit dem Drohnenpiloten oder dem Feldteam aufrechterhalten wird.

Dies ist wertvoll bei Notfallrettung, Brandbekämpfung, Hochwasserschutz, Sicherheit bei Großveranstaltungen, Industrieinspektionen, Waldschutz, Verkehrsunfällen und Katastrophenkoordination. Drohnenvideo gibt der Kommandozentrale ein breiteres Blickfeld, während die Kommunikationsplattform Sprache, Video, Aufzeichnung und Einsatz zusammenhält.

Typische Einsatzszenarien

Eine einfache Bereitstellung kann einen Server, mehrere SIP-Telefone, eine Einsatzkonsole, mobile PoC-Benutzer und eine grundlegende Aufzeichnung umfassen. Eine größere Bereitstellung kann GIS-Disposition, Videoanrufe, IP-Rundfunk, Funk-Gateways, CCTV-Integration, Drohnenvideozugriff, Mehrstandortvernetzung und Notfall-Workflow-Management umfassen.

Typische Anwendungsszenarien umfassen Industriegebiete, Chemieanlagen, Bergwerke, Energieanlagen, Schienenverkehr, Autobahnen, Flughäfen, Häfen, Betriebsgelände, Krankenhäuser, Regierungsnotfalldienste, Logistikzentren, öffentliche Sicherheitsteams und große Gewerbekomplexe. Diese Umgebungen erfordern in der Regel sowohl die tägliche Kommunikation als auch die Notfallkoordination.

Der Hauptwert ist die Flexibilität. Organisationen können mit den dringendsten Kommunikationsbedürfnissen beginnen und sich Schritt für Schritt erweitern. Vorhandene Funkgeräte, Kameras, PA-Systeme, SIP-Endgeräte, mobile Geräte und Befehlsanwendungen können schrittweise über geeignete Schnittstellen und Gateways integriert werden.

Empfohlene Systemkomponenten

Kommunikationsserver

Der Kommunikationsserver bietet SIP-Registrierung, Anrufsteuerung, Medienverarbeitung, Benutzerverwaltung, Gruppenverwaltung, Aufzeichnung, Einsatzsteuerung und Integrationsschnittstellen. Er kann je nach Projektanforderung auf einem lokalen Server, einer privaten Cloud oder einem Cloud-Host bereitgestellt werden.

Einsatzkonsole

Die Einsatzkonsole ist die Hauptarbeitsoberfläche für Operateure. Sie kann Sprachanrufe, Gruppenanrufe, Videoanrufe, GIS-Positionierung, Anweisungsübermittlung, Rundfunk, Überwachungszugriff, Aufzeichnungsabfrage und Ereigniskoordination unterstützen.

Endgeräte

Endgeräte können SIP-Telefone, Videotelefone, SIP-Gegensprechanlagen, robuste PoC-Endgeräte, mobile Apps, Industrietelefone, Notruftelefone, Bedienerarbeitsplätze, Lautsprecher, Alarmendpunkte und Feldkommunikationsgeräte umfassen.

Integrations-Gateways

Gateways verbinden die Plattform mit Funksystemen, CCTV-Systemen, Beschallungsanlagen, Drohnen, PSTN-Leitungen, analogen Geräten und Drittanbieterplattformen. Sie sind oft der Schlüssel zum Aufbau eines praktischen Systems, ohne die gesamte vorhandene Infrastruktur zu ersetzen.

Planungsüberlegungen für die Bereitstellung

Vor der Bereitstellung sollte das Projektteam Benutzergruppen, Kommunikationshierarchie, Einsatzberechtigungen, Notfall-Workflows, Endpunkttypen, Netzwerkbedingungen, Aufzeichnungsanforderungen und Integrationsgrenzen von Drittanbietern definieren. Dies hilft, den Aufbau eines Systems zu vermeiden, das viele Funktionen hat, aber nicht mit dem tatsächlichen Betriebsprozess übereinstimmt.

Auch die Netzwerkzuverlässigkeit sollte bewertet werden. Für kritische Standorte sollte das System redundante Netzwerkpfade, Notstromversorgung, Serverredundanz, sicheren Fernzugriff, Aufzeichnungsspeicher und eine Failover-Strategie berücksichtigen. Für mobile Benutzer sollten 4G- oder 5G-Abdeckung, Akkulaufzeit der Endgeräte, Datennutzung und Feldsignalqualität in realen Arbeitsbereichen getestet werden.

Ein gut geplantes konvergiertes Kommunikationssystem setzt nicht einfach viele Geräte zusammen. Es schafft einen koordinierten Arbeitsablauf, in dem Sprache, Video, Standort, Rundfunk, Aufzeichnung, Funkzugang, Überwachung und Notfallführung einander unterstützen.

FAQ

Wie sollte die Bandbreite geplant werden, wenn Video und Einsatz gleichzeitig genutzt werden?

Die Bandbreite sollte anhand der gleichzeitigen Videokonferenzen, Auflösung, Codec-Einstellungen, Aufzeichnungsanforderungen, Fernzugriffsanforderungen und der Notfallspitzenauslastung berechnet werden. Kommandozentralen sollten zusätzliche Kapazität für unerwartete Vorfälle reservieren.

Können verschiedene Abteilungen dasselbe System nutzen, ohne sich gegenseitig zu stören?

Ja. Benutzer können nach Abteilung, Rolle, Berechtigung, Region, Gruppe oder Dienstebene getrennt werden. Dies ermöglicht es Sicherheits-, Wartungs-, Management-, Notfall- und Betriebsteams, dieselbe Plattform mit unterschiedlichen Zugriffsrechten zu nutzen.

Was sollte vor der Projektabnahme getestet werden?

Die Tests sollten SIP-Registrierung, Anrufqualität, Gruppeneinsatz, PoC-Kommunikation, Videoanrufe, GIS-Standortgenauigkeit, Rundfunkwiedergabe, Aufzeichnungsprüfung, Gateway-Interoperabilität, Berechtigungskontrolle, Failover-Verhalten und Mobilfunknetzleistung umfassen.

Wie kann das System in Zukunft erweitert werden?

Das Projekt sollte SIP-Kontokapazität, Serverressourcen, Speicherplatz, Netzwerkbandbreite, Gatewayschnittstellen und API-Integrationsoptionen vorsehen. Eine modulare Architektur erleichtert es, später neue Endgeräte, Funkkanäle, Kameraressourcen, Einsatzsitze oder entfernte Standorte hinzuzufügen.
