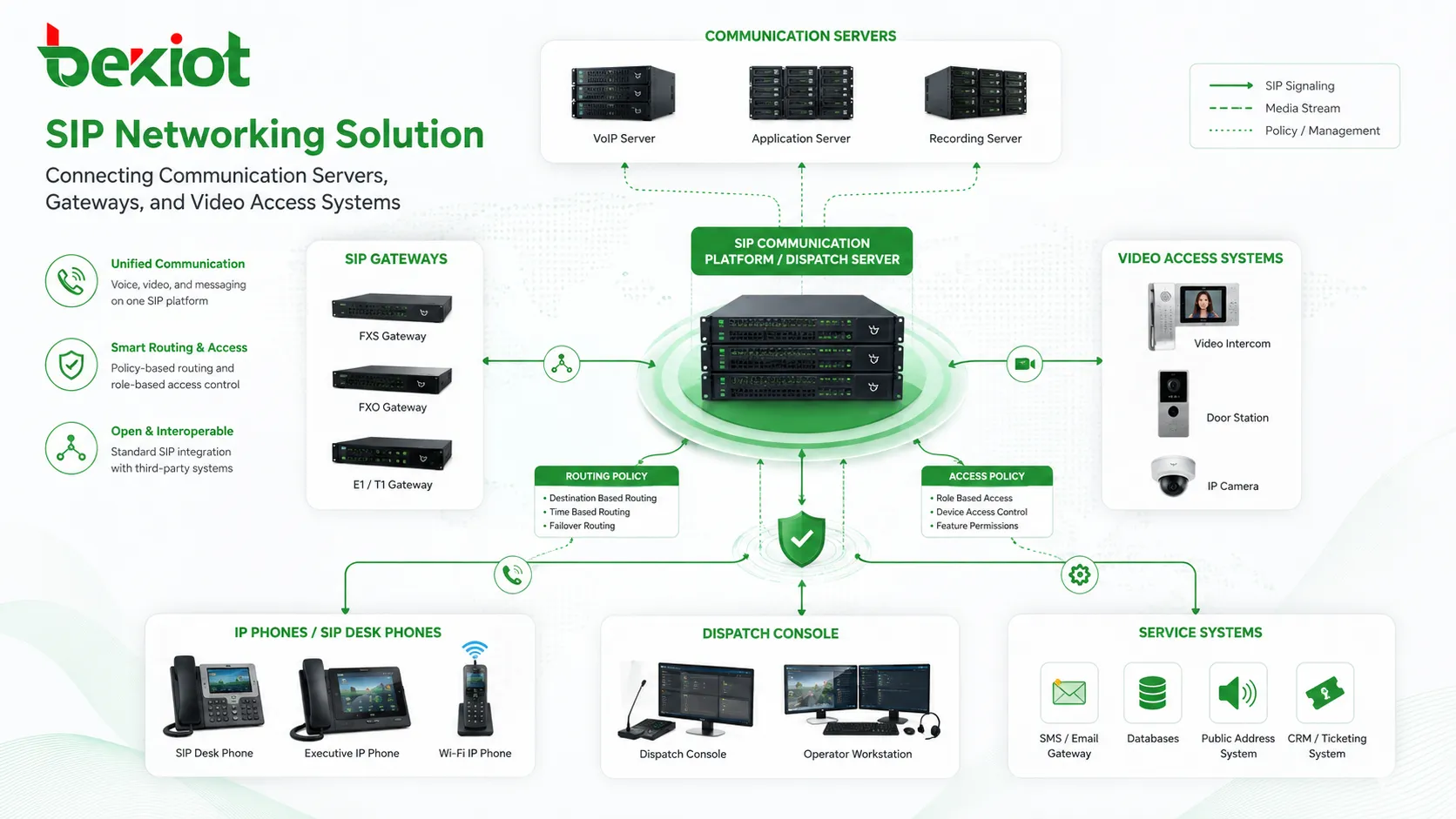

SIP ist eines der am häufigsten eingesetzten Protokolle für den Aufbau moderner Kommunikationssysteme geworden. Von Sprachservern und SIP-Gateways über Videozugangsplattformen, Leitstellen- und Dispatchsysteme, IP-Telefone, Konferenzplattformen bis hin zu Notfallkommunikationssystemen werden SIP-basierte Produkte heute in vielen Branchen eingesetzt, in denen unterschiedliche Plattformen miteinander kommunizieren müssen.
In realen Projekten muss bei der Systemintegration häufig ein SIP-Server mit einem anderen SIP-Server verbunden werden, oder ein SIP-Server muss mit einem Gateway, einem Videozugangsgerät, einer Zweigstellenplattform oder einem Kommunikationssystem eines Drittanbieters kommunizieren. Die zentrale Frage ist nicht nur, ob beide Seiten SIP unterstützen, sondern welcher Vernetzungsmodus entsprechend IP-Erreichbarkeit, Routinganforderungen, Nutzerumfang, Sicherheitsgrenzen und langfristigem Wartungsaufwand gewählt werden sollte.
Projekthintergrund: Warum Interconnection ein klares Design benötigt
Viele Kommunikationsprojekte enthalten Systeme verschiedener Hersteller, unterschiedliche Serviceplattformen oder mehrere Niederlassungen derselben Organisation. Eine Dispatchplattform muss möglicherweise ein Video-Gateway anrufen. Ein Konferenzsystem muss möglicherweise auf Überwachungskameras zugreifen. Ein SIP-Server muss möglicherweise mit einem anderen SIP-Server in einem anderen Netzwerksegment kommunizieren.
In diesen Szenarien reicht es nicht aus, Geräte einfach mit dem Netzwerk zu verbinden. Das Projektteam muss festlegen, wie Anrufe geroutet werden, wie Nummern abgeglichen werden, ob beide Seiten erreichbare feste IP-Adressen besitzen und ob das angebundene System in einem privaten Netzwerk liegt oder einem öffentlichen Netzwerk ausgesetzt ist.
In typischen SIP-Integrationsprojekten werden häufig zwei Bereitstellungsmuster verwendet: der Peer-to-Peer-Modus, auch IP-to-IP-Modus genannt, und der Registrierungsmodus. Beide können eine SIP-Verbindung herstellen, unterscheiden sich jedoch in Einsatzbedingungen, Konfigurationslogik und Betriebsweise.

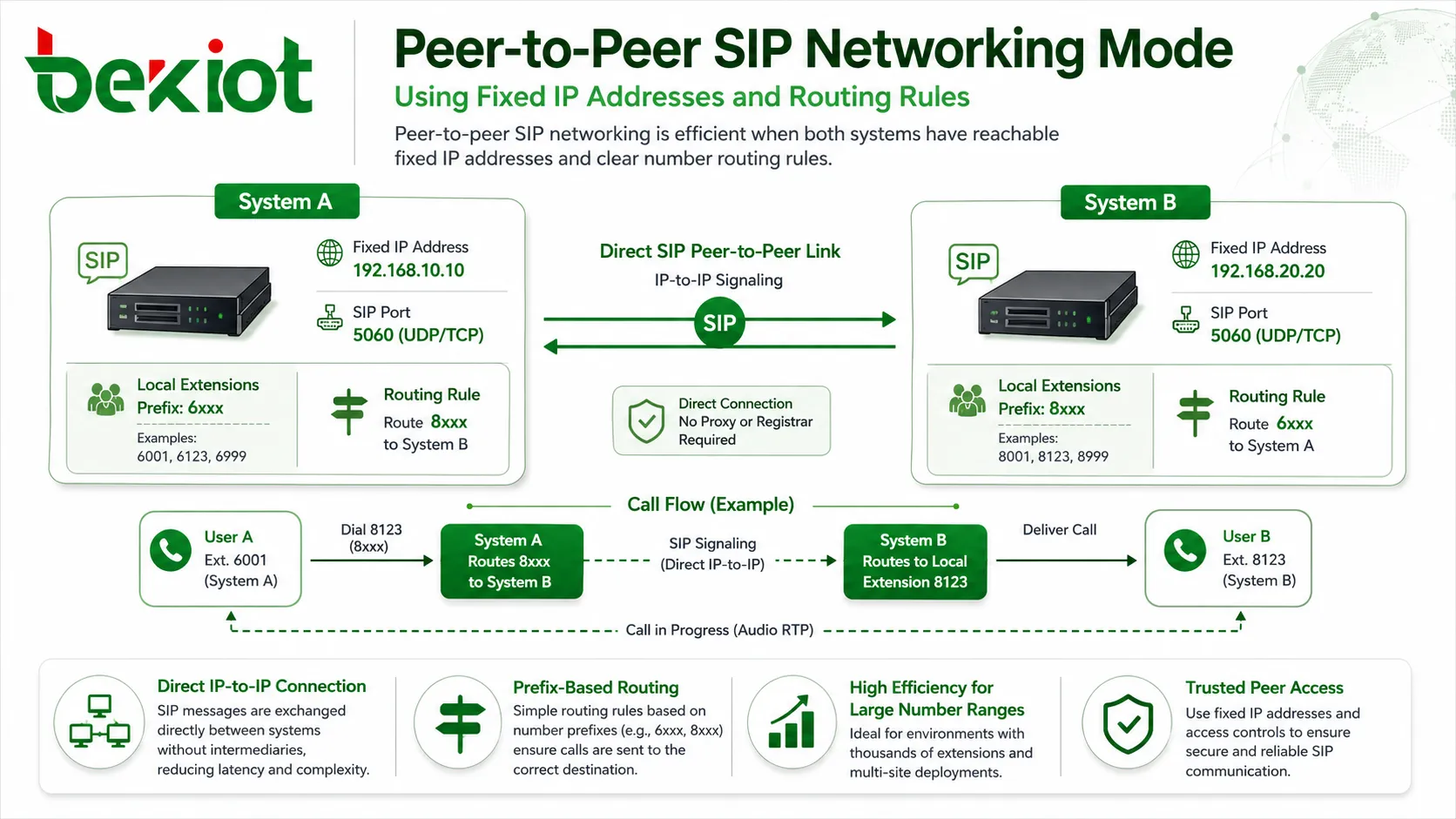

Direkte Systemverbindung über feste Adressen
Der Peer-to-Peer-Modus eignet sich, wenn zwei Systeme einander über feste IP-Adressen erreichen können. In dieser Struktur zeigt die Kommunikationsroute von Server A auf die IP-Adresse von Server B, und die Kommunikationsroute von Server B zeigt zurück auf die IP-Adresse von Server A.
Die Konfiguration ist relativ direkt. Solange beide Systeme SIP unterstützen und die Peer-IP-Adresse, den SIP-Port und die Routingrichtung kennen, können sie kommunizieren. Die hergestellte Verbindung ist jedoch nur der erste Schritt. Damit Anrufe das richtige Ziel erreichen, muss das Nummernrouting weiterhin sorgfältig geplant werden.
Wenn beispielsweise alle Nummern unter System A mit 6 beginnen und alle Nummern unter System B mit 8 beginnen, benötigen beide Systeme Routingregeln. System A sollte Anrufe, die mit 8 beginnen, an System B routen, während System B Anrufe, die mit 6 beginnen, an System A routen sollte. Diese Routinglogik ermöglicht es den Nutzern beider Seiten, einander korrekt anzurufen.
Wo IP-to-IP-Routing am besten funktioniert
Der Peer-to-Peer-Modus ist besonders nützlich, wenn beide Systeme viele Nutzer, Geräte oder anrufbare Ressourcen enthalten. Sobald die Route konfiguriert ist, kann eine große Anzahl von Nummern über eine einzige Routingregel verarbeitet werden, anstatt für jedes Ziel separate Registrierungskonten anzulegen.
Ein typisches Beispiel ist die Verbindung einer Kommunikationsplattform mit einem Videozugangs-Gateway. Das Gateway kann Hunderte, Tausende oder sogar Zehntausende von Kameras verwalten. Wenn den Kameras ein einheitlicher Nummerierungsplan zugewiesen wird, kann die Kommunikationsplattform alle Nummern mit einem bestimmten Präfix, etwa 8, an das Video-Gateway routen.
Nach Empfang des Anrufs durchsucht das Gateway sein eigenes Verzeichnis nach der passenden Kameranummer. Ist das Zielgerät online, kann die Videositzung verbunden werden. Ist das Gerät offline, kann das Gateway den Anruf ablehnen oder eine passende Fehlermeldung zurückgeben.
Dieses Modell reduziert wiederholte Konfigurationen und ist in groß angelegten Bereitstellungen leichter zu warten. In vielen privaten Netzwerkprojekten ist es außerdem sicherer, weil jede Seite so konfiguriert werden kann, dass sie nur SIP-Verkehr von der bekannten Peer-IP-Adresse akzeptiert und Verkehr von anderen IP-Adressen ablehnt.

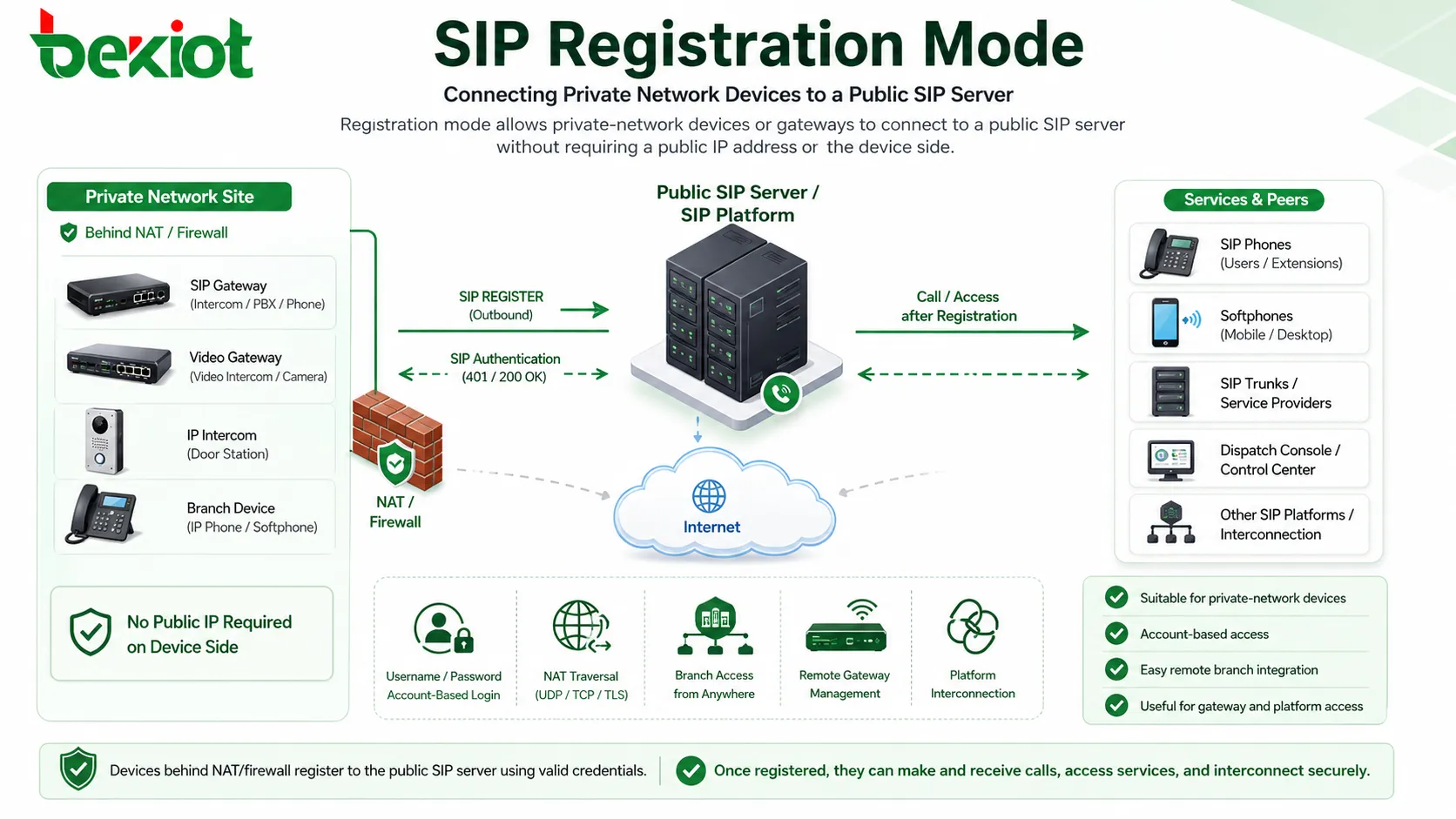

Kontobasierter Zugriff für Geräte in privaten Netzwerken
Der Registrierungsmodus ist eine weitere gängige Methode der SIP-Vernetzung. Er eignet sich in der Regel für kleinere Kommunikationsszenarien oder für Projekte, bei denen der SIP-Server in einem öffentlichen Netzwerk steht, während das angebundene Gateway oder die Plattform in einem privaten Netzwerk liegt.
In dieser Situation ist der Peer-to-Peer-Modus möglicherweise nicht möglich, weil das interne System keine erreichbare feste öffentliche IP-Adresse bereitstellen kann. Stattdessen erstellt der zentrale SIP-Server ein SIP-Benutzerkonto. Das angebundene System registriert sich dann wie ein SIP-Endpunkt am SIP-Server und verwendet Benutzername, Passwort, Server-IP-Adresse und SIP-Port.
Nach erfolgreicher Registrierung kann der zentrale SIP-Server mit dem angebundenen System kommunizieren, indem er die registrierte SIP-Nummer anruft. Dadurch eignet sich der Registrierungsmodus für Niederlassungszugang, Gatewayzugang, Integration von Videoplattformen und entfernte Systemverbindungen, wenn öffentliche IP-Ressourcen begrenzt sind.
Wie registrierungsbasierte Integration Ressourcen verarbeitet
In einem Video- oder Unified-Communications-Projekt kann die Hauptplattform ein SIP-Konto und ein Passwort für das angebundene Gateway erstellen. Das Gateway trägt anschließend die Registrierungsdaten über seine Kaskaden- oder Plattformverbindungsoberfläche ein, einschließlich Benutzername, Passwort, Adresse des Peer-Servers und Port.
Sobald das Gateway einen erfolgreichen Registrierungsstatus anzeigt, können Nutzer der Hauptkommunikationsplattform Ressourcen hinter dem Gateway anrufen, etwa Überwachungskameras, mobile Videogeräte oder Drohnen-Videostreams. Ein wichtiger Punkt muss jedoch gelöst werden: Die registrierte Nummer muss den tatsächlich anzurufenden Ressourcen zugeordnet werden.
Dies erfordert in der Regel, die angerufenen Nummern innerhalb des Gateways zu binden oder abzugleichen. Wenn es nur wenige Zielgeräte gibt, ist der Registrierungsmodus einfach zu konfigurieren. Wenn jedoch viele Geräte vorhanden sind und jedes eine Nummernbindung oder Verwaltung der Registrierungsbeziehung benötigt, kann der Arbeitsaufwand schnell steigen.
Nummernplanung und Routendesign
Eine stabile SIP-Vernetzungslösung hängt stark von der Nummernplanung ab. Vor der Bereitstellung sollte jedes System einen klar definierten Nummernbereich haben. Beispielsweise kann eine Plattform Nummern verwenden, die mit 6 beginnen, während eine andere Plattform Nummern verwendet, die mit 8 beginnen. Dadurch werden Überschneidungen vermieden und jede Plattform kann erkennen, wohin der Anruf weitergeleitet werden muss.
Die Nummernplanung sollte auch zukünftige Erweiterungen berücksichtigen. Wenn ein Projekt später weitere Niederlassungen, Gateways, Überwachungsgeräte oder Dispatch-Terminals hinzufügen kann, sollte der Nummerierungsplan im Voraus genügend Raum reservieren. Ein enger oder unstrukturierter Nummerierungsplan kann in der Anfangsprüfung funktionieren, wird aber nach Systemwachstum schwer wartbar.
Das Routendesign sollte einfach genug sein, damit tägliche Betriebsteams es verstehen. In großen Projekten ist präfixbasiertes Routing meist leichter zu verwalten als eine geräteweise Konfiguration. Wenn ein neues Gerät im gleichen Nummernbereich hinzugefügt wird, muss die Hauptroutingstruktur nicht neu entworfen werden. Das reduziert den Betriebsaufwand und hält die Systemlogik konsistent.
Sicherheitsgrenzen und Zugriffskontrolle
SIP-Interconnection sollte nicht nur als Aufgabe des Anrufroutings behandelt werden. Sie ist auch eine Sicherheitsgrenze zwischen verschiedenen Systemen. Beim Peer-to-Peer-Modus kann die Zugriffskontrolle auf vertrauenswürdigen IP-Adressen beruhen. Das System kann SIP-Verkehr nur von der bekannten Peer-Plattform zulassen und unbekannte Quellen ablehnen.
Beim Registrierungsmodus wird Kontosicherheit wichtiger. Starke Passwörter, kontrollierte Registrierungsberechtigungen, begrenzte Kontenexposition und passende Firewallrichtlinien sollten angewendet werden. Wenn die Plattform die Überwachung des Registrierungsstatus unterstützt, sollten fehlgeschlagene Registrierungsversuche überprüft werden, um Fehlkonfigurationen oder ungewöhnliches Zugriffsverhalten zu erkennen.
Bei internetseitigen Bereitstellungen kann zusätzlicher Schutz erforderlich sein. Dazu gehören VPN-Zugriff, SIP-bewusste Firewallregeln, Anti-Scanning-Richtlinien, Ratenbegrenzung, Kontrolle von Medienports und Session-Border-Schutz. Ziel ist es, die Interconnection für Geschäftskommunikation verfügbar zu halten und zugleich eine unnötige Exposition des internen Sprachnetzes zu vermeiden.
Das passende Muster für das Projekt wählen
Die Wahl zwischen Peer-to-Peer-Modus und Registrierungsmodus sollte auf dem tatsächlichen Projektnetzwerk basieren. Wenn beide Systeme erreichbare feste IP-Adressen, viele Nutzer und stabile Routinganforderungen haben, ist der Peer-to-Peer-Modus meist effizienter. Er unterstützt zentrales Routing, reduziert wiederholte Kontoerstellung und ist im großen Maßstab leichter zu verwalten.
Wenn das angebundene System in einem privaten Netzwerk liegt, keine öffentliche IP-Adresse bereitstellen kann oder nur wenige Ressourcen verbinden muss, ist der Registrierungsmodus oft praktischer. Er ermöglicht es dem Gerät oder Gateway, sich aktiv am SIP-Server zu registrieren, und vermeidet die Notwendigkeit, auf Gatewayseite eine öffentliche IP preiszugeben.
In vielen realen Projekten können beide Methoden auch nebeneinander existieren. Ein großes Gateway oder eine große Plattform kann den Peer-to-Peer-Modus für hochvolumige Interconnection nutzen, während kleinere Niederlassungsgeräte, temporäre Systeme oder Endpunkte in privaten Netzwerken den Registrierungsmodus für einfacheren Zugang verwenden.
Bereitstellungswert für integrierte Kommunikationssysteme
Einfachere systemübergreifende Anrufe
Eine geplante SIP-Vernetzungslösung ermöglicht es unterschiedlichen Kommunikationssystemen, sich über einheitliche Nummerierung und Routingregeln gegenseitig anzurufen. Das ist wertvoll in Leitstellen, Videokonferenzsystemen, Notfallplattformen, Unternehmens-Sprachnetzen und industriellen Kommunikationsprojekten.
Statt jedes System isoliert zu halten, schafft SIP-Interconnection eine gemeinsame Kommunikationsschicht, in der Sprach-, Video- und Gatewayressourcen über eine konsistente Wählmethode erreichbar sind.
Bessere Skalierbarkeit für große Ressourcenpools
Wenn Tausende von Kameras, Terminals, Gateways oder Nebenstellen verbunden werden müssen, kann Peer-to-Peer-Routing den Konfigurationsaufwand erheblich reduzieren. Eine präfixbasierte Route kann Anrufe an die richtige Plattform weiterleiten, während die empfangende Plattform intern die endgültige Ressourcensuche übernimmt.
Dieser Ansatz macht das System leichter erweiterbar, weil neue Geräte in den bestehenden Nummerierungsplan aufgenommen werden können, ohne die Routingstruktur auf jeder angebundenen Plattform zu ändern.
Flexibler Zugang für verteilte Standorte
Der Registrierungsmodus bietet Projektteams eine praktische Option, wenn das angebundene Gerät oder Gateway hinter NAT liegt oder sich in einem privaten Netzwerk befindet. Das Gerät initiiert die Registrierung beim öffentlichen SIP-Server, wodurch Kommunikation ohne komplexe öffentliche IP-Planung möglich wird.
Dies ist nützlich für entfernte Standorte, temporäre Bereitstellungen, verteilte Niederlassungen, mobilen Videozugang und kleine Integrationsszenarien, in denen direkte IP-to-IP-Kommunikation schwierig ist.
Test und Abnahme vor dem Go-Live
Vor der Übergabe einer SIP-Vernetzungslösung sollten sowohl Signalisierungs- als auch Medienpfade getestet werden. Eine erfolgreiche SIP-Registrierung oder eine erfolgreiche INVITE-Antwort bedeutet nicht immer, dass der Dienst bereit ist. Das Projektteam sollte auch Zweiwege-Audio, Videostreamzugriff, Anrufauslösung, Besetztantwort, Offlineantwort und Routing-Fallback prüfen.
Testfälle sollten normale Anrufe, fehlgeschlagene Anrufe, falsche Nummern, Offlinegeräte, hohes Anrufvolumen und Netzwerkunterbrechungen abdecken. Wenn das Projekt Videozugang, Kameraanrufe, mobiles Video oder Drohnenvideo umfasst, sollte jede Ressourcenart separat getestet werden, da Medienaushandlung und Bandbreitenanforderungen unterschiedlich sein können.
Abnahmedokumente sollten IP-Adressen, Ports, Nummernbereiche, Routingregeln, Kontoinformationen, Firewallrichtlinien und Schritte zur Fehlersuche festhalten. Das erleichtert spätere Wartung und hilft dem Betriebsteam schnell zu erkennen, ob ein Problem durch Routing, Registrierung, Authentifizierung, Codec-Aushandlung oder Netzwerkreichbarkeit verursacht wird.
Langfristiger Betrieb und Erweiterung
Nach der Bereitstellung sollte SIP-Vernetzung als Teil der Kommunikationsinfrastruktur verwaltet werden, nicht als einmalige Konfigurationsaufgabe. Registrierungsstatus, Anruferfolgsrate, ungewöhnliche Anrufversuche, Gatewayverfügbarkeit und Routenänderungen sollten regelmäßig überwacht werden.
Wenn neue Niederlassungen, Gateways oder Serviceplattformen hinzugefügt werden, sollten der bestehende Nummerierungsplan und das Routendesign vor Änderungen überprüft werden. Ungeplantes Hinzufügen von Routen kann Konflikte, Anrufschleifen oder nicht erreichbare Nummern erzeugen. Ein kontrollierter Änderungsprozess hilft, die Stabilität des gesamten Kommunikationsnetzes zu erhalten.
Für weiter wachsende Projekte ist es oft sinnvoll, Standardvorlagen für Peer-Konfiguration, Registrierungskonten, Nummernpräfixe, Firewallregeln und Abnahmetests zu definieren. Das beschleunigt zukünftige Integrationen und reduziert das Risiko inkonsistenter Konfigurationen zwischen verschiedenen Standorten.
Implementierungscheckliste
Netzwerkerreichbarkeit bestätigen
Bevor ein Vernetzungsmodus gewählt wird, prüfen Sie, ob beide Systeme einander über feste IP-Adressen erreichen können. Wenn beide Seiten stabile erreichbare IPs besitzen, kann der Peer-to-Peer-Modus bevorzugt werden. Wenn eine Seite hinter einem privaten Netzwerk verborgen ist, kann der Registrierungsmodus geeigneter sein.
Firewallregeln, NAT-Verhalten, SIP-Ports, RTP-Portbereiche und Routingrichtlinien sollten in der Designphase bestätigt werden, um einseitiges Audio, fehlgeschlagene Registrierung oder nicht erreichbare Anrufe nach der Bereitstellung zu vermeiden.
Nummernpräfixe und Routingregeln planen
Ein guter Nummerierungsplan ist für SIP-Interconnection wesentlich. Präfixe wie 6 für ein System und 8 für ein anderes machen Routing einfach und vorhersehbar. Jede Plattform sollte wissen, welcher Nummernbereich zum Peer-System gehört.
Das vermeidet Routingkonflikte und ermöglicht zukünftige Erweiterung. Wenn neue Nutzer oder Geräte hinzugefügt werden, kann das Projektteam dieselbe Nummernlogik beibehalten, statt die gesamte Anrufroutingstruktur neu zu gestalten.
Betriebs- und Wartungsaufwand bewerten
Für kleine Systeme kann der Registrierungsmodus schneller bereitzustellen sein. Für größere Systeme kann der Peer-to-Peer-Modus die langfristige Wartung reduzieren, weil weniger Konten und Bindungen erforderlich sind.
Die endgültige Entscheidung sollte nicht nur die Bequemlichkeit der Anfangskonfiguration berücksichtigen, sondern auch zukünftiges Gerätewachstum, Aufwand für Fehlersuche, Sicherheitsanforderungen und die Anzahl der Systeme, die verbunden werden müssen.
FAQ
Kann der Peer-to-Peer-Modus über das Internet verwendet werden?
Er kann verwendet werden, wenn beide Seiten erreichbare öffentliche IP-Adressen oder korrekt zugeordnete Netzwerkadressen haben, aber Sicherheitsrichtlinien müssen sorgfältig konfiguriert werden. In vielen Projekten werden VPN, Firewallregeln oder SBC-Schutz hinzugefügt, um die Sicherheit zu verbessern.
Benötigt der Registrierungsmodus immer Benutzername und Passwort?
In den meisten SIP-Registrierungsbereitstellungen ja. Das angebundene Gerät oder System benötigt üblicherweise ein SIP-Konto, Passwort, Serveradresse und Port, um Authentifizierung und Registrierung abzuschließen.
Welcher Modus ist leichter zu beheben?
Der Peer-to-Peer-Modus ist in großen Systemen oft leichter nachzuverfolgen, weil das Routing auf festen Peer-Adressen und Nummernpräfixen basiert. Beim Registrierungsmodus können zusätzliche Prüfungen von Kontostatus, Passwortgenauigkeit, NAT-Traversal und Bindungsbeziehungen erforderlich sein.
Kann eine SIP-Plattform beide Modi gleichzeitig unterstützen?
Ja. Viele SIP-Plattformen und Gateways unterstützen sowohl Peer-to-Peer-Interconnection als auch Registrierungszugang. Dadurch können Projektteams unterschiedliche Methoden für verschiedene Niederlassungen, Gateways oder Serviceplattformen wählen.
Was verursacht Anruffehler nach der SIP-Vernetzungskonfiguration?
Häufige Ursachen sind falsche SIP-Port-Einstellungen, Firewallblockierung, falsches Nummernrouting, fehlgeschlagene Registrierung, inkonsistente Codec-Einstellungen, NAT-Probleme oder fehlende Geräte-Nummern-Bindung auf der Gatewayseite.
