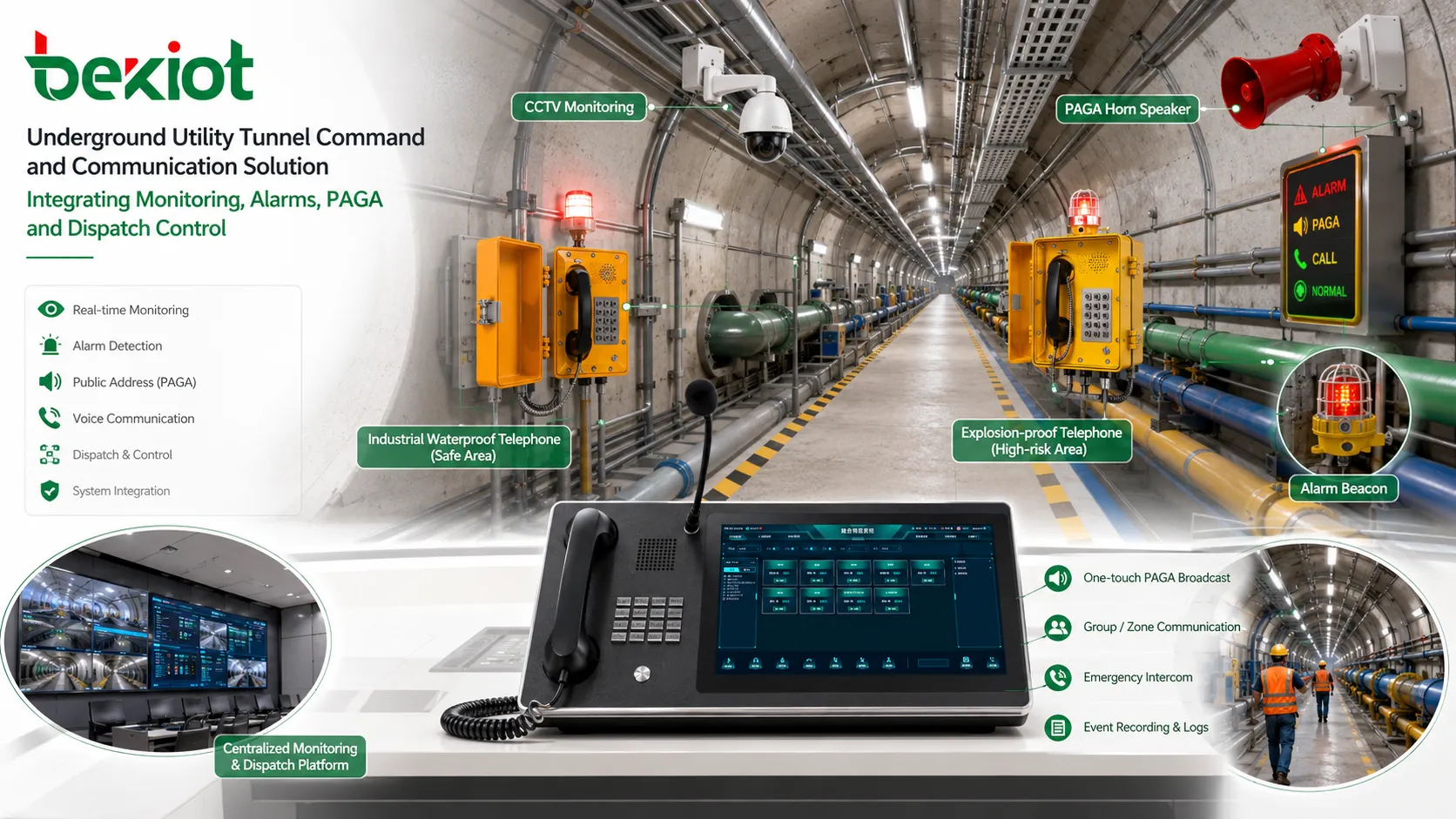

Unterirdische städtische Versorgungstunnel werden zu einem wichtigen Bestandteil der modernen Stadtinfrastruktur. Anstatt Strom-, Kommunikations-, Wasserversorgungs-, Entwässerungs-, Gas- und Heizungsleitungen getrennt über verschiedene unterirdische Wege zu verlegen, führt ein Versorgungstunnel mehrere kommunale Leitungen in einem geplanten Untergrundkorridor zusammen. Dies verbessert die Wartungseffizienz, reduziert wiederholte Straßenaufgrabungen, schützt das Stadtbild und unterstützt die langfristige Stadtentwicklung.
Die groß angelegte Erneuerung der städtischen Infrastruktur schafft weiterhin eine starke Nachfrage nach der Modernisierung unterirdischer Leitungen, wobei erwartet wird, dass jedes Jahr mehr als 100.000 Kilometer unterirdische Leitungen verbessert werden. Hinter dieser Bauchance steckt, dass Versorgungstunnel mehr als nur Tiefbau benötigen. Sie benötigen auch intelligente Überwachung, Alarmverknüpfung, Kommunikation, Rundfunk, Video, GIS und Kommando- und Einsatzfähigkeiten, um einen sicheren Betrieb und Notfallreaktionen zu unterstützen.
Warum Versorgungstunnel eine integrierte Betriebsplattform benötigen
Ein Versorgungstunnel ist nicht nur ein unterirdischer Durchgang für Rohrleitungen. Es ist eine komplexe Infrastrukturomgebung, in der Strom, Kommunikationskabel, Wasserleitungen, Entwässerungssysteme, Gasleitungen, Heizungsleitungen, Lüftungsgeräte, Beleuchtungseinrichtungen, Brandschutzsysteme und Entwässerungseinrichtungen in einem Korridor koexistieren können. Dies macht Betrieb und Wartung effizienter, stellt aber auch höhere Anforderungen an die Sicherheitskontrolle.
Wenn verschiedene Arten von Rohrleitungen im selben unterirdischen Raum verlegt werden, kann jeder abnormale Zustand mehr als ein Untersystem betreffen. Hohe Temperatur, übermäßige Luftfeuchtigkeit, Wasseransammlung, schädliches Gas, brennbares Gasleck, Brandrisiko, Geräteausfall, unbefugtes Eindringen oder Kommunikationsunterbrechung können betriebliche Risiken darstellen. Ein Überwachungssystem mit nur einer Funktion ist für diese Art von Umgebung nicht ausreichend.
Eine praktische Lösung für Versorgungstunnel sollte Überwachung, Alarm, Kommunikation, Rundfunk, Videoüberwachung, GIS und Einsatzkontrolle in einer einzigen Betriebsstruktur integrieren. Das Ziel ist nicht, das System kompliziert zu machen, sondern die komplexe unterirdische Infrastruktur leichter zu beobachten, zu verwalten und darauf zu reagieren.
Für den modernen Korridorbau erforderliche Informationssysteme
Die Baunormen für Versorgungstunnel betonen in der Regel nicht nur Raum, Struktur, Erdbebensicherheit, Abdichtung und technische Sicherheit, sondern auch die informationsbasierten Systeme, die eine langfristige Verwaltung unterstützen. Für die Überwachungs- und Alarmebene sollte ein Versorgungstunnel Umwelt- und Geräteüberwachung, Sicherheitsschutz, Kommunikation, Frühwarnung und Alarm, eine einheitliche Verwaltungsplattform und ein geografisches Informationssystem umfassen.
Unterschiedliche Rohrleitungstypen erfordern auch unterschiedliche Warnmechanismen. Wo Brandgefahr besteht, sollte eine automatische Brandmeldeanlage konfiguriert werden. Wo Gas oder brennbare Medien vorhanden sein können, sollten Erkennungs- und Alarmsysteme für brennbares Gas geplant werden. Diese Systeme sollten nicht als isolierte Geräte arbeiten. Sie sollten Informationen an die zentrale Plattform melden und bei einem Ereignis an der Verknüpfungssteuerung teilnehmen.
Die Plattform sollte Informationen von mehreren Subsystemen sammeln und verarbeiten, einschließlich Lüftung, Stromversorgung, Beleuchtung, Überwachung und Alarm, Brandbekämpfung, Entwässerung, Zugangskontrolle und Kommunikationsausrüstung. Durch einheitliche Überwachung und Verwaltung kann das Betriebszentrum den Zustand des Tunnels besser verstehen und Wartung oder Notfallreaktion rechtzeitig koordinieren.

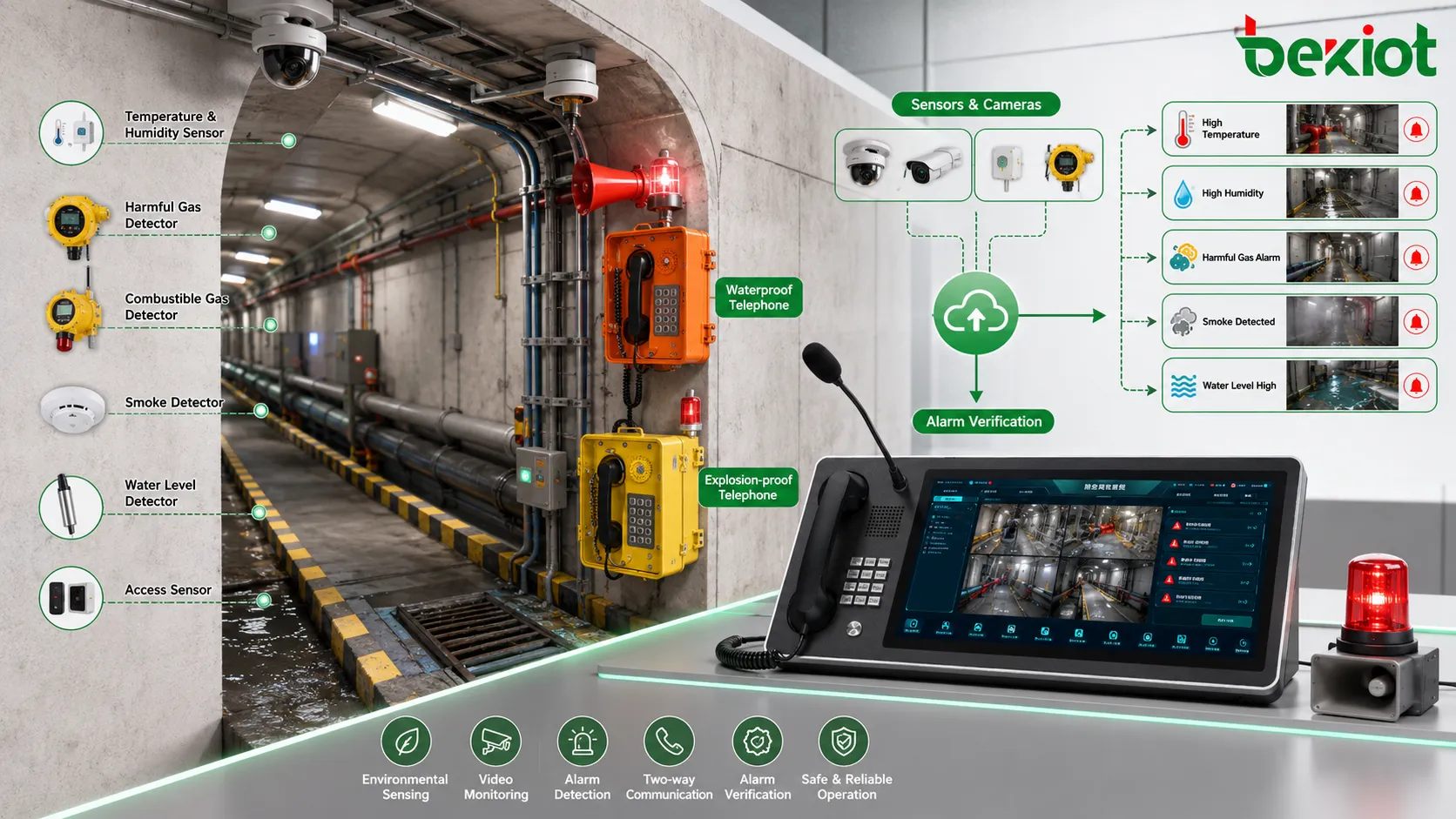

Umgebungssensorik und Videosichtbarkeit
Unterirdische Versorgungstunnel benötigen viele Arten von Sensoren. Temperatur- und Feuchtigkeitssensoren helfen den Betreibern, den grundlegenden Umweltzustand des Korridors zu bewerten. Detektoren für schädliche Gase und Detektoren für brennbare Gase helfen, Risiken zu identifizieren, die für das Wartungspersonal möglicherweise nicht sichtbar sind. Wasserstandsensoren, Rauchmelder, Gerätezustandssensoren und Zugangssensoren können zusätzliche Betriebsdaten liefern.
Diese Sensorsysteme sollten mit der Videoüberwachung zusammenarbeiten. Kameras können eine visuelle Bestätigung liefern, wenn ein Alarm ausgelöst wird, wenn Wartungspersonal den Tunnel betritt oder wenn ein abnormales Geräteverhalten gemeldet wird. Anstatt sich nur auf Alarmtexte zu verlassen, können Disponenten Live-Video verwenden, um die Situation zu überprüfen und zu entscheiden, ob sie mit dem Rundfunk beginnen, Wartungspersonal anrufen, Notfallteams benachrichtigen oder Verknüpfungsverfahren aktivieren sollen.
Die Videoüberwachung verbessert auch die Rückverfolgbarkeit. Bei Routineinspektionen, abnormalen Ereignissen, Gerätewartung oder Notfallbewältigung kann aufgezeichnetes Video Managern helfen, den Prozess zu überprüfen, die Verantwortung zu bestätigen und zukünftige Reaktionspläne zu verbessern.
Kommunikationspunkte in kritischen Bereichen
Die Kommunikationsfähigkeit ist in unterirdischen Korridoren unerlässlich. Wartungsarbeiter, Inspektionsteams, Sicherheitspersonal und Notfallhelfer müssen in der Lage sein, das Kontrollzentrum zu kontaktieren, wenn sie den Tunnel betreten. Wichtige Knotenpunkte sollten mit IP-Kommunikationsstationen, Notfall-Gegensprechstellen oder anderen zuverlässigen Sprachterminals ausgestattet sein, damit das Personal Probleme melden und Anweisungen erhalten kann.
Zusätzlich zur Punkt-zu-Punkt-Kommunikation sollten in geeigneten Tunnelabschnitten ELA- und Rundfunkgeräte installiert werden. Im Notfall kann das Kontrollzentrum Warnmeldungen, Evakuierungsanweisungen, Wartungserinnerungen oder Sicherheitsankündigungen an den betroffenen Bereich senden. Dies ist besonders wichtig, wenn sich Arbeiter möglicherweise nicht in der Nähe eines Telefonterminals befinden oder wenn eine schnelle flächendeckende Benachrichtigung erforderlich ist.
IP-basierte Kommunikation und Rundfunk tragen auch dazu bei, die Systemfragmentierung zu verringern. Sprachgespräche, Notrufpunkte, Rundfunkzonen, Alarmverknüpfungen und Einsatzbefehle können über die einheitliche Plattform verbunden werden, was den gesamten Kommunikationsablauf einfacher bedienbar macht.
Verwandte Systemlösung: /paga-systems/paga-solution-for-underground-utility-tunnels
Zentralisierte Einsatzsteuerung für Überwachung und Notfallverknüpfung
Die Verwaltungsplattform eines unterirdischen Versorgungstunnels sollte hierarchische Konfiguration, Datenkommunikation, Informationssammlung und integrierte Verarbeitung unterstützen. Praktisch bedeutet dies, dass die Plattform in der Lage sein muss, Daten von verschiedenen Systemen zu empfangen, die Beziehung zwischen Geräten und Standorten zu verstehen und den Betreibern eine klare Befehlsschnittstelle zu bieten.
Wenn beispielsweise in einem Tunnelabschnitt ein Alarm für brennbares Gas ausgelöst wird, sollte die Einsatzplattform den Alarmspeort auf der Karte anzeigen, nahegelegene Kameras anzeigen, relevantes Personal benachrichtigen, lokale Rundfunkwarnungen auslösen und die Sprachkommunikation mit den Außendienstmitarbeitern unterstützen. Wenn das Ereignis schwerwiegend ist, sollte die Plattform dem Kontrollzentrum helfen, Notfallteams, Wartungsteams und externe Abteilungen zu koordinieren.
Hier bietet ein Kommando- und Einsatzsystem praktischen Nutzen. Es verbindet Kommunikationsgateways, Videosysteme, IoT-Schnittstellen, Alarmgeräte, Rundfunkendpunkte und Feldterminals. Anstatt jedes Subsystem separat zu überprüfen, kann der Betreiber Kommunikation, Warnung, visuelle Überprüfung und Notfallreaktion von einer Plattform aus verwalten.

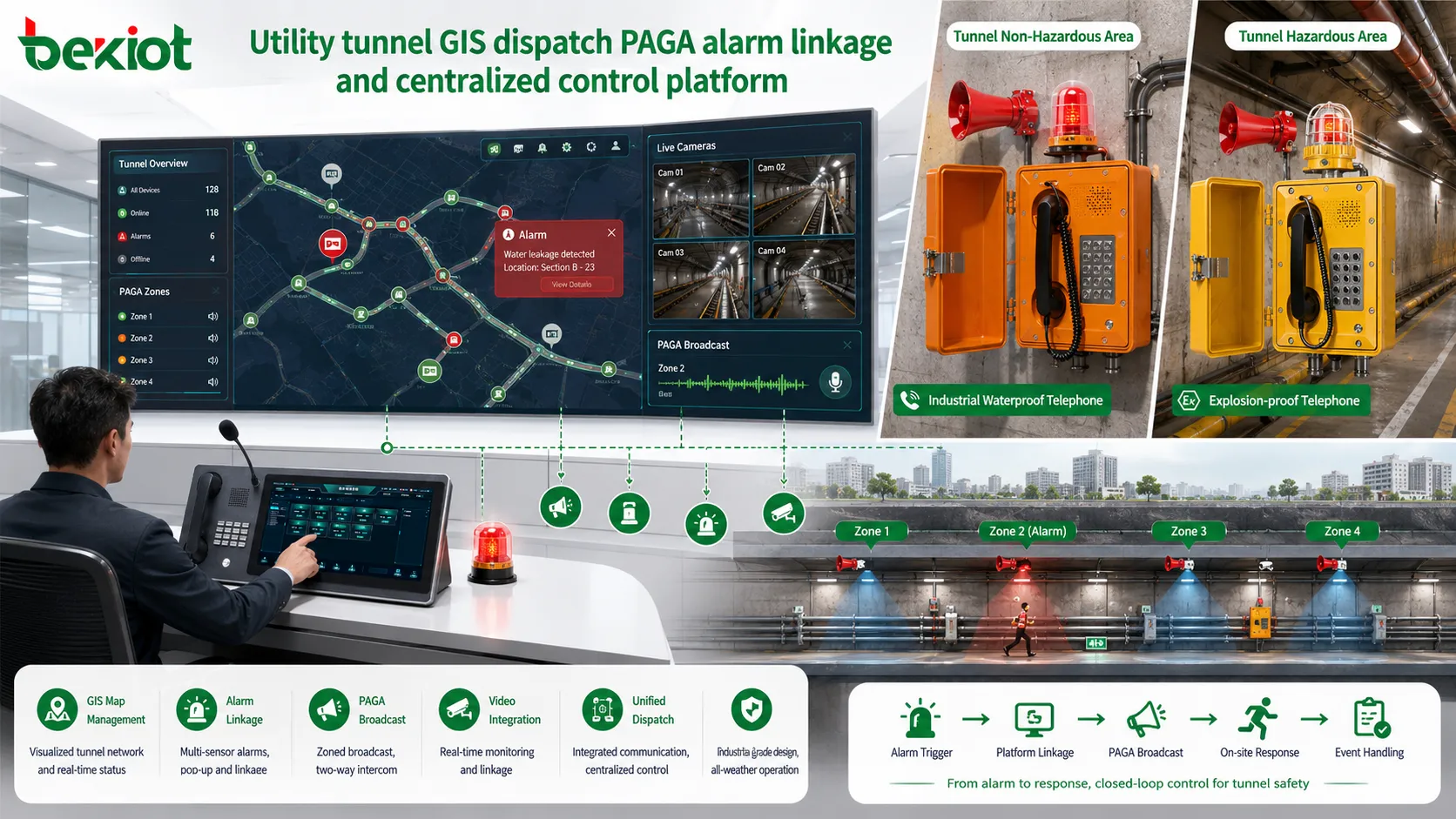

GIS-Kartierung für standortbasiertes Management
Ein geografisches Informationssystem ist für den Betrieb unterirdischer Versorgungstunnel sehr wertvoll. Da Tunnel über große Entfernungen verlaufen können und viele Kammern, Abschnitte, Eingänge, Geräteräume, Rohrleitungen und Inspektionspunkte enthalten, benötigen die Betreiber eine klare räumliche Sicht auf die Infrastruktur.
GIS kann Tunnelrouten, Gerätestandorte, Alarmepeunkte, Kamerapositionen, Rundfunkzonen, Wartungseingänge und die Rohrleitungsverteilung anzeigen. Wenn ein Alarm auftritt, kann die Plattform das Ereignis schnell lokalisieren und nahegelegene zugehörige Ressourcen anzeigen. Dies verringert die Zeit, die benötigt wird, um den betroffenen Bereich zu identifizieren, und verbessert die Befehlsgenauigkeit.
GIS unterstützt auch den täglichen Betrieb. Wartungspläne, Inspektionsrouten, Gerätestatus und historische Ereignisse können mit physischen Standorten verknüpft werden. Dies hilft Managern, von der einfachen Geräteüberwachung zu einem standortbasierten Infrastrukturmanagement überzugehen.
Einheitliche Steuerung von Lüftung, Strom, Beleuchtung, Brandbekämpfung und Entwässerung
Das Tunnelmanagement umfasst viele elektromechanische Systeme. Die Lüftung trägt zur Aufrechterhaltung der Luftqualität und zur Entfernung schädlicher Gase bei. Die Stromversorgung unterstützt Kommunikations-, Beleuchtungs-, Überwachungs- und Steuerungsgeräte. Die Beleuchtung gewährleistet eine sichere Inspektion und Wartung. Brandschutzsysteme reagieren auf Rauch, Feuer oder ungewöhnliche Hitze. Entwässerungssysteme verhindern Wasseransammlungen und reduzieren Geräteschäden.
Eine einheitliche Verwaltungsplattform sollte diese Systeme überwachen und gegebenenfalls eine Verknüpfungssteuerung unterstützen. Beispielsweise kann ein Gasalarm eine Lüftungsverknüpfung erfordern. Ein Feueralarm kann Rundfunk-Evakuierungsmeldungen und eine Videoüberprüfung erfordern. Ein Wasserstandsalarm kann eine Inspektion der Entwässerungsgeräte und einen Wartungseinsatz erfordern. Ein Stromfehler kann eine Überprüfung der Notstromversorgung und eine Koordinierung der Notfallreparatur erfordern.
Diese Art der Verknüpfung ist einer der Hauptgründe, warum Versorgungstunnel eine befehlsorientierte Lösung benötigen und nicht nur ein Überwachungsdashboard. Die Plattform muss den Betreibern helfen, koordinierte Maßnahmen zu ergreifen, und nicht nur isolierte Alarme anzeigen.
Wie die Lösung den täglichen Betrieb unterstützt
Während des normalen Betriebs hilft das System dem Managementteam, die Tunnelbedingungen zu überwachen, den Gerätestatus zu überprüfen, den Personenzugang zu überwachen, Wartungsarbeiten zu planen und historische Daten zu überprüfen. Die Betreiber können über die einheitliche Plattform Umweltindikatoren, Kommunikationsstatus, Kamerabilder, Alarmaufzeichnungen und Gerätezustände einsehen.
Wenn Wartungsarbeiter den Tunnel betreten, sorgen Kommunikationsstationen und Rundfunkzonen für eine sicherere Arbeitsumgebung. Wenn Arbeiter abnormale Bedingungen feststellen, können sie sofort das Kontrollzentrum kontaktieren. Wenn das Kontrollzentrum Anweisungen geben muss, kann es je nach Situation Sprachanrufe, Gruppenkommunikation oder Bereichsrundfunk nutzen.
Der tägliche Betrieb ist auch ein Prozess der Risikoprävention. Durch die kontinuierliche Erfassung von Sensordaten, Videoinformationen und Gerätestatus hilft die Plattform den Managern, potenzielle Probleme zu erkennen, bevor sie zu größeren Vorfällen werden.
Wie die Lösung in Notfällen reagiert
In einem Notfall sind Geschwindigkeit und Klarheit entscheidend. Das System sollte abnormale Ereignisse so schnell wie möglich erkennen, den Vorfallsbereich lokalisieren, Personal benachrichtigen, Video anzeigen, Rundfunk aktivieren und die Befehlskommunikation unterstützen. Dies reduziert die Verzögerung zwischen der Alarmerzeugung und der Reaktionsaktion.
Bei Feuer, Gasleck, schädlichem Gas, Wasseransammlung, unbefugtem Eindringen oder Geräteausfall sollte die Plattform einen vollständigen Ereignisablauf bieten. Der Betreiber muss wissen, was passiert ist, wo es passiert ist, welche Geräte in der Nähe sind, welche Teams kontaktiert werden sollten und welche Verknüpfungsaktionen gestartet werden können.
Notfallrundfunk und Sprachkommunikation sind besonders wichtig. Personen im Tunnel können sofortige Evakuierungsanweisungen benötigen. Wartungsteams können technische Anleitung benötigen. Externe Rettungsdienste können koordinierte Informationen benötigen. Die Einsatzplattform sollte diese Kommunikationsaufgaben unterstützen, ohne die Betreiber zu zwingen, zwischen mehreren unabhängigen Systemen zu wechseln.
Mehrwert für städtische Infrastrukturprojekte
Verbesserte Sicherheit für unterirdische Arbeiten
Durch die Kombination von Sensoren, Alarmen, Video, Kommunikation und Rundfunk verschafft die Lösung den Betreibern eine bessere Sicht auf die unterirdischen Bedingungen. Dies hilft, tote Winkel zu reduzieren und unterstützt eine schnellere Reaktion, wenn Risiken auftreten.
Sicherheit wird nicht durch ein einzelnes Gerät erreicht. Sie hängt von der Fähigkeit ab, durch ein vollständiges System zu erkennen, zu überprüfen, zu benachrichtigen, zu kommunizieren und zu koordinieren.
Effizientere Wartung und Verwaltung
Die zentrale Überwachung und das GIS-basierte Management helfen den Wartungsteams zu verstehen, wo sich die Geräte befinden, welcher Abschnitt inspiziert werden muss und welcher Alarm Maßnahmen erfordert. Dies verbessert die tägliche Wartungseffizienz und reduziert unnötige manuelle Überprüfungen.
Wenn Informationen über eine Plattform gesammelt und verarbeitet werden, kann das Betriebszentrum bessere Entscheidungen treffen und den Tunnel systematischer warten.
Bessere langfristige Skalierbarkeit
Versorgungstunnel werden für die zukünftige Stadtentwicklung gebaut. Wenn neue Rohrleitungen, Geräte, Kameras, Sensoren und Kommunikationspunkte hinzugefügt werden, sollte die Plattform eine Erweiterung unterstützen, ohne die gesamte Architektur zu ändern.
Eine skalierbare Kommando- und Kommunikationslösung ermöglicht es Städten, Überwachungs-, Rundfunk-, Alarmverknüpfungs- und Einsatzfunktionen schrittweise zu erweitern, während das Tunnelnetz wächst.
Empfohlener Implementierungspfad
Definieren Sie die Tunnelabschnitte und Geräteebenen
Das Projektteam sollte zunächst Tunnelabschnitte, Kammern, Eingänge, Geräteräume, Rohrleitungstypen und wichtige Risikopunkte kartieren. Basierend auf dieser Struktur können Sensoren, Kameras, Kommunikationsstationen, Rundfunklautsprecher und Alarmgeräte logischer platziert werden.
Dies vermeidet eine zufällige Geräteplatzierung und stellt sicher, dass Überwachung, Kommunikation und Notfallbenachrichtigung die wichtigsten Bereiche abdecken.
Bauen Sie die einheitliche Verwaltungs- und Einsatzplattform auf
Die Plattform sollte Informationen von der Umweltüberwachung, Geräteüberwachung, Sicherheitssystemen, Kommunikationssystemen, Alarmsystemen, GIS, Videoüberwachung, Brandschutz, Entwässerung, Lüftung, Beleuchtung und Stromversorgungssystemen sammeln.
Noch wichtiger ist, dass sie die Verknüpfungslogik unterstützen sollte. Wenn ein Alarm auftritt, sollte die Plattform den Betreibern helfen, den Alarmeunkt mit nahegelegenen Videos, Rundfunkzonen, Kommunikationsendgeräten, Wartungsteams und Notfallverfahren zu verbinden.
Testen Sie Notfallabläufe vor der Auslieferung
Bevor das System ausgeliefert wird, sollten Notfallabläufe in realistischen Szenarien getestet werden. Dazu können Gaswarngeräte, Feueralarme, Wasserstandsalarme, Kommunikationstests, Rundfunktests, Videoverknüpfungen, GIS-Positionierung und Wartungskommunikation gehören.
Die Tests sollten nicht nur bestätigen, dass die Geräte funktionieren, sondern auch, dass die Betreiber den Reaktionsprozess über die Plattformoberfläche effizient abschließen können.
FAQ
Warum benötigen Versorgungstunnel sowohl Gegensprechanlagen als auch Rundfunk?
Die Gegensprechanlage unterstützt die direkte Kommunikation zwischen Arbeitern und dem Kontrollzentrum, während der Rundfunk eine flächendeckende Benachrichtigung ermöglicht. In Notfällen sind beide Funktionen nützlich, da einige Personen möglicherweise eine Zwei-Wege-Kommunikation benötigen, während andere sofortige Anweisungen benötigen.
Sollte jeder Tunnelabschnitt die gleiche Gerätekonfiguration haben?
Nicht unbedingt. Die Gerätekonfiguration sollte vom Rohrleitungstyp, dem Risikograd, der Tunnellänge, der Häufigkeit des Personalzugangs, dem Lüftungszustand und den Notfallanforderungen abhängen. Hochrisikoabschnitte können eine dichtere Sensor-, Video- und Rundfunkabdeckung erfordern.
Wie verbessert GIS die Notfallbewältigung?
GIS hilft den Betreibern, Alarme, nahegelegene Kameras, Eingänge, Rundfunkzonen und Wartungsressourcen auf einer Karte zu lokalisieren. Dies reduziert die Reaktionsverzögerung und macht Entscheidungen genauer.
Können bestehende Überwachungssysteme in die Plattform integriert werden?
Ja. Viele Projekte können vorhandene Kameras, Sensoren, Alarmgeräte und Steuerungssysteme über Gateways, Standardprotokolle oder Plattformschnittstellen integrieren. Die Integrationsmethode hängt von der aktuellen Systemarchitektur ab.
Was sollte für den langfristigen Betrieb beachtet werden?
Der langfristige Betrieb sollte Gerätewartung, Überprüfung von Alarmaufzeichnungen, Kommunikationstests, Notstromversorgung, Plattformerweiterung, Cybersicherheit, Personalschulung, Ersatzteile und regelmäßige Notfallübungen berücksichtigen.
