Smart-Mining-Projekte sind komplexe Systemtechnikprojekte. Sie umfassen oft Kommunikation, Disposition, Videoüberwachung, KI-Analyse, IoT-Plattformen, Sicherheitsalarme und Notfallsysteme. Unter all diesen Subsystemen ist die Kommunikationsintegration eine der praktischsten Herausforderungen, besonders wenn eine Minenanlage bereits verschiedene Arten von Funkgeräten und Gegensprechanlagen nutzt.

In vielen Bergbauunternehmen werden Funkgeräte nach wie vor häufig für die tägliche Arbeitskoordination, Feldkommunikation, Produktionsplanung, Sicherheitsmanagement und Notfallreaktion eingesetzt. Diese Funkgeräte können analoge Funkgeräte, Public-Network-POC-Geräte, B-trunC-Systeme, DMR-digitale Bündelfunksysteme, 4G-Privatnetz-Gegensprechanlagen und 5G-Privatnetz-Kommunikationsendgeräte umfassen. Wenn diese Systeme nicht in eine einheitliche Kommunikations- und Dispositionsplattform integriert werden können, wird das Smart-Mining-Projekt immer eine Lücke in der Echtzeitkoordination aufweisen.

Integrationsherausforderungen in der Bergbaukommunikation

Eine Mine ist keine einfache Bürokommunikationsumgebung. Sie kann unterirdische Tunnel, Tagebaubereiche, Produktionszonen, Transportwege, Dispatcherzentren, Sicherheitsüberwachungsräume, Wartungsteams und Notfallrettungsgruppen umfassen. Verschiedene Abteilungen verwenden möglicherweise unterschiedliche Kommunikationssysteme, da ihre Arbeitsszenarien, Abdeckungsanforderungen und historischen Geräteinvestitionen unterschiedlich sind.

Beispielsweise kann eine Abteilung weiterhin analoge Funkgeräte für die Kurzstrecken-Feldkommunikation verwenden. Ein anderes Team nutzt möglicherweise Public-Network-POC-Geräte für die mobile Breitbandkommunikation. Einige Minen verfügen über DMR-digitale Bündelfunksysteme, während neu gebaute Smart-Mining-Projekte 4G- oder 5G-Privatnetz-Gegensprechanlagen einsetzen. Diese Systeme können unabhängig voneinander arbeiten, sind jedoch während abteilungsübergreifender Vorgänge oder Notfällen schwer zu koordinieren.

Der entscheidende Punkt einer Smart-Mining-Kommunikationsaktualisierung ist nicht der Austausch jedes vorhandenen Funksystems, sondern die Möglichkeit, verschiedene Systeme über einen einheitlichen Workflow kommunizieren, dispatchen und reagieren zu lassen.

Häufige Funksysteme in intelligenten Minen

Vor dem Entwurf der Lösung sollte das Projektteam zunächst die vorhandenen Kommunikationssysteme vor Ort überprüfen. Smart-Mining-Projekte können gleichzeitig mehrere Funk- und Gegensprechtechnologien umfassen. Jedes System hat seine eigenen Vorteile, Abdeckungsbedingungen, Gerätetypen und Benutzergruppen.

Da diese Systeme möglicherweise zu verschiedenen Abteilungen gehören und unterschiedliche Betriebsszenarien bedienen, ist ein einfacher Geräteaustausch nicht immer realistisch. Ein praktischerer Ansatz ist die Verwendung von RoIP-Gateway-Zugriff, SIP-basierter Plattformintegration und Dispatcher-Software, um eine einheitliche Kommunikationsebene über den bestehenden Systemen aufzubauen.

Lösungsarchitektur mit RoIP-Gateway-Zugriff

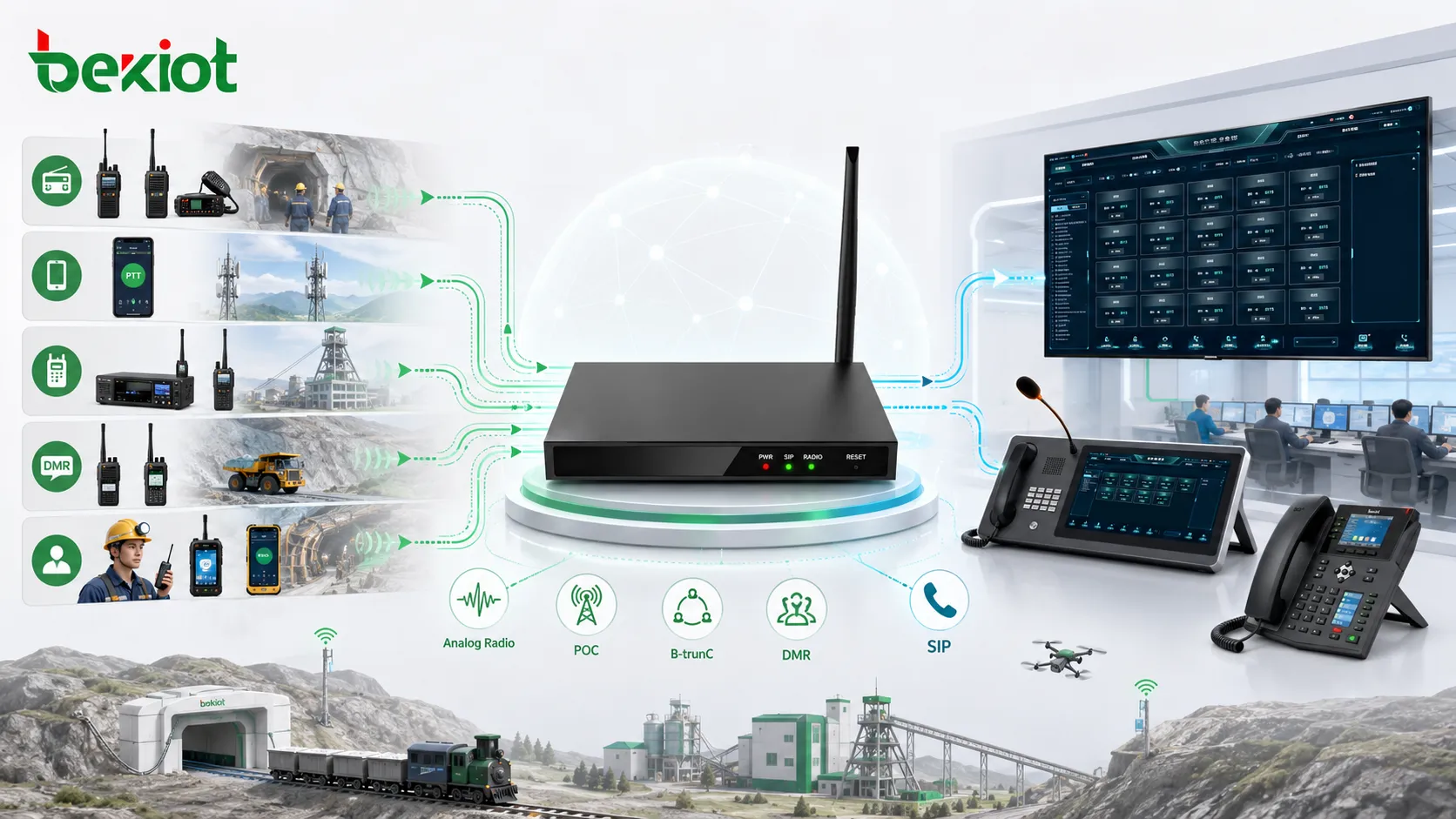

Das RoIP-Gateway ist das Schlüsselgerät für die plattformübergreifende Funkintegration. In einem Smart-Mining-Projekt können verschiedene Arten von Funkgeräten über verschiedene Gateway-Ports oder Gateway-Einheiten verbunden werden. Jeder Port kann einem bestimmten Funkkanal entsprechen, sodass analoge Funkgeräte, DMR-Systeme, Public-Network-POC-Geräte, B-trunC-Systeme und andere Funkressourcen in die Kommando- und Dispatcherplattform integriert werden können.

Nachdem die Funkkanäle in IP-basierte Kommunikationsressourcen umgewandelt wurden, kann das System eine Verbindung mit einer integrierten Smart-Mining-Kommunikationsplattform, einem Kommando-Dispatcher-System oder einer Telefonkommunikationsplattform herstellen. Die Verwendung des standardisierten SIP-Protokolls vereinfacht die Zugriffsmethode und verbessert die Kompatibilität mit SIP-basierten Kommunikationssystemen.

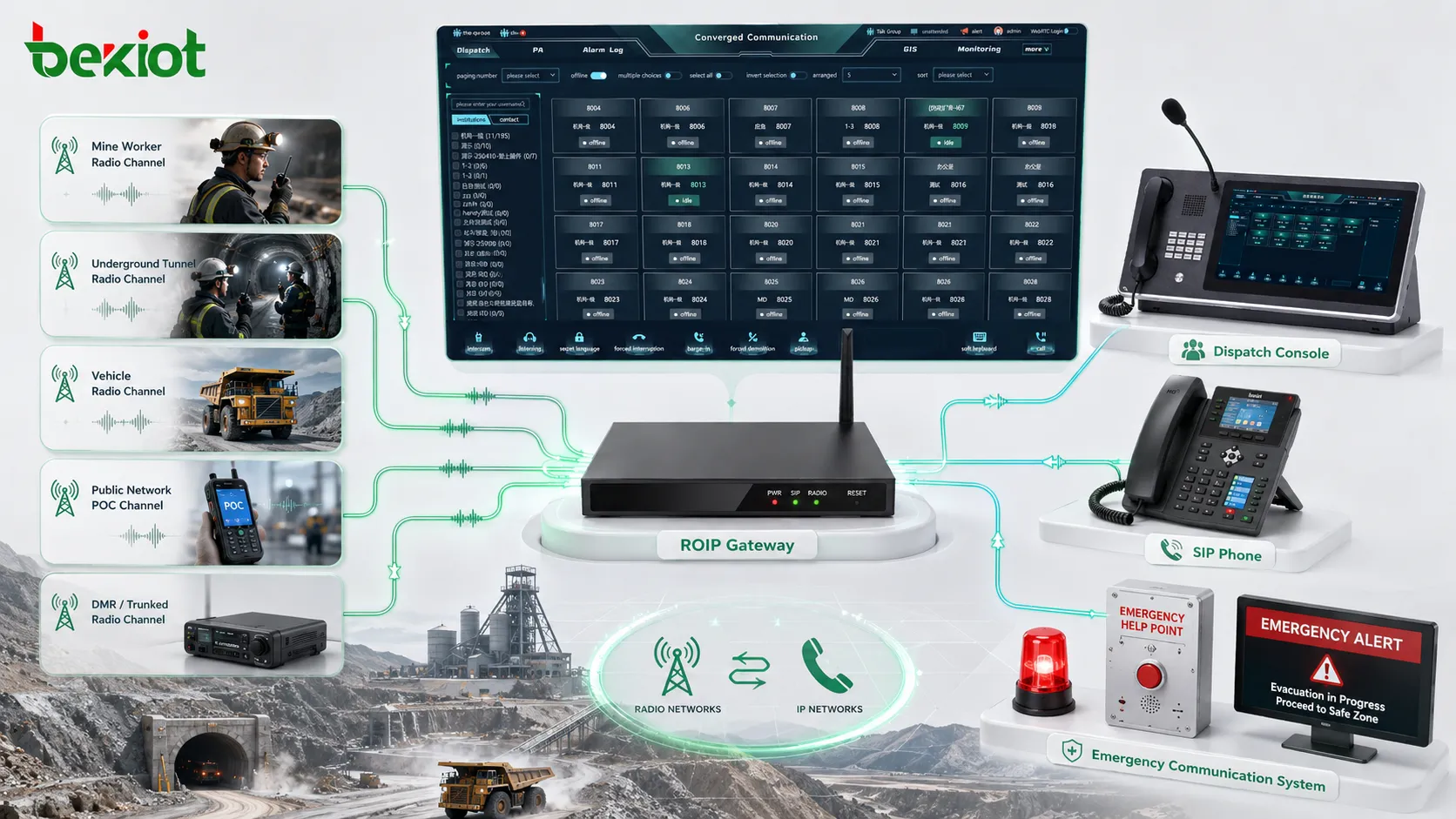

Diese Architektur ermöglicht es Dispatchern, über eine Schnittstelle mit verschiedenen Funksystemen zu kommunizieren. Ein Dispatcher kann einen Funkkanal rufen, einen Funkbenutzer mit einem SIP-Telefonbenutzer verbinden, Gruppenkommunikation organisieren, Notfalldisposition unterstützen und Feldteams koordinieren, ohne zwischen mehreren unabhängigen Systemen wechseln zu müssen.

Wie die systemübergreifende Kommunikation funktioniert

Bei einer typischen Bereitstellung verbindet sich das RoIP-Gateway mit vorhandenen Funkgeräten oder Funkkanälen. Das Gateway registriert sich dann oder kommuniziert über SIP oder verwandte IP-Kommunikationsmethoden mit der integrierten Kommunikationsplattform. Sobald der Kanal zum Dispatcher-System hinzugefügt wurde, kann der Betreiber ihn wie eine Kommunikationsressource verwalten.

Dies bedeutet, dass ein traditioneller analoger Funkkanal in einen modernen IP-Dispatcher-Workflow integriert werden kann. Eine DMR-Funkgruppe kann mit einer Dispatcherkonsole verbunden werden. Ein POC-Benutzer kann über die Plattform mit anderen Teams kommunizieren. Ein SIP-Telefon, eine Dispatcherstation oder ein Notfall-Kommunikationsendgerät kann ebenfalls in denselben Koordinierungsprozess einbezogen werden.

Der Vorteil liegt auf der Hand: Vorhandene Funkressourcen können weiter genutzt werden, während die Smart-Mining-Plattform eine stärkere Dispositionsfähigkeit erhält. Dies hilft, wiederholte Investitionen zu reduzieren, die Systemkompatibilität zu verbessern und einen reibungsloseren Weg zur Kommunikationsmodernisierung zu schaffen.

Alarmverknüpfung und automatische Sprachbenachrichtigung

Intelligente Minen umfassen oft viele IoT- und Sicherheitssysteme, wie Gasüberwachung, Gerätestatusüberwachung, Umgebungssensoren, Personenortung, Videoanalyse, Zugangskontrolle und Produktionssicherheitsalarme. Wenn diese Systeme nur Alarme auf Bildschirmen erzeugen, kann die Feldreaktion dennoch verzögert sein.

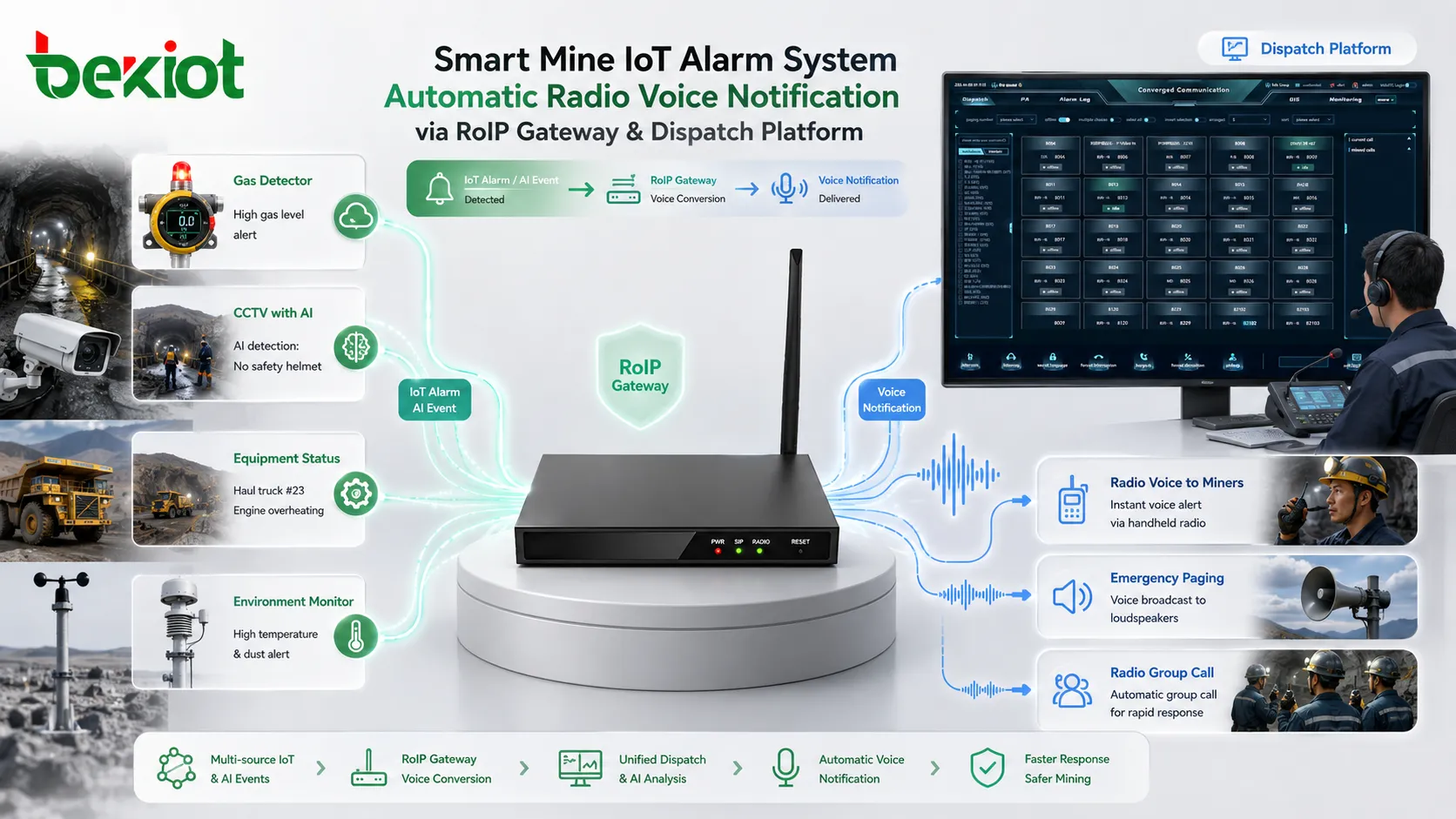

Durch die Verbindung des RoIP-Gateways und der Kommunikationsplattform mit IoT-Systemen können Alarmdaten in automatische Sprachbenachrichtigungen für Funkbenutzer umgewandelt werden. Wenn beispielsweise ein Alarm ausgelöst wird, kann das System automatisch eine Sprachnachricht an einen bestimmten Funkkanal, eine Dispatchergruppe oder ein Notfallteam senden. Dies verbessert die Aktualität der Alarmzustellung und macht die Benachrichtigung für Feldarbeiter direkter.

Dieses Design ist besonders nützlich in Bergbauumgebungen, in denen sich Arbeiter möglicherweise nicht in der Nähe eines Computerbildschirms aufhalten. Die Sprachbenachrichtigung über vorhandene Funksysteme kann dazu beitragen, dass kritische Alarme schneller das richtige Personal erreichen.

Zusammenarbeit mit IoT-, Sicherheits- und KI-Systemen

Ein Smart-Mining-Kommunikationssystem sollte nicht allein arbeiten. Es sollte mit IoT-Plattformen, Sicherheitsnetzwerken, KI-Analysesystemen, Videoüberwachungsplattformen und Dispatcher-Managementsystemen zusammenarbeiten. Durch Schnittstellenintegration und Gateway-Zugriff können Kommunikationsereignisse mit Überwachungsdaten, Alarmdaten und Befehlsabläufen verknüpft werden.

Beispielsweise kann ein KI-Videoanalysesystem ein anomales Ereignis erkennen. Die IoT-Plattform kann einen Sicherheitsalarm auslösen. Die Dispatcherplattform kann dann das verantwortliche Team per Funkdurchsage benachrichtigen, einen Vorgesetzten über SIP-Kommunikation rufen und den gesamten Reaktionsprozess zur späteren Überprüfung aufzeichnen.

Dies verwandelt das Funksystem von einem einfachen Sprachwerkzeug in einen Teil der Smart-Mining-Betriebsschleife. Kommunikation, Alarm, Disposition und Reaktion können in einen praktischen Workflow verbunden werden.

Bereitstellungsplanung für Minenprojekte

Der erste Schritt ist die Untersuchung der Kommunikationsressourcen. Das Projektteam sollte ermitteln, welche Funksysteme bereits vor Ort verwendet werden, wie viele Kanäle aktiv sind, welche Abteilungen sie nutzen, wo die Abdeckungsbereiche liegen und welche Systeme in die einheitliche Disposition einbezogen werden müssen.

Der zweite Schritt ist die Gateway-Planung. Unterschiedliche Funksysteme können unterschiedliche Gateway-Zugriffsmethoden erfordern. Die Anzahl der Gateway-Ports sollte entsprechend den Funkkanälen, Dispatchergruppen, Notfallkommunikationsanforderungen und zukünftigen Erweiterungsbedarfen geplant werden.

Der dritte Schritt ist die Plattformintegration. Das RoIP-Gateway sollte über standardisierte und zuverlässige Kommunikationsprotokolle mit der integrierten Kommunikationsplattform, der Kommando-Dispatcherplattform oder dem Telefonsystem verbunden werden. Die SIP-Kompatibilität ist wichtig, da sie es Funkkanälen ermöglicht, mit SIP-Telefonen, Dispatcherkonsolen, Industrietelefonen, Notfallstationen und anderen IP-Kommunikationsendgeräten zusammenzuarbeiten.

Der vierte Schritt ist die Szenariotests. Die Tests sollten Funk-Funk-Kommunikation, Funk-SIP-Anrufe, Gruppendisposition, Notfallbenachrichtigung, IoT-Alarmverknüpfung, automatische Sprachdurchsage, Audioqualität, Verzögerung, Kanalsstabilität und Betreiberworkflow umfassen.

Anwendungsszenarien im Smart Mining

Tägliche Produktionskoordination

Während des täglichen Bergbaubetriebs benötigen verschiedene Teams eine zuverlässige Sprachkommunikation für Schichtkoordination, Gerätebewegungen, Transportplanung, Wartungsaufgaben und Feldinspektionen. Durch die RoIP-Gateway-Integration kann das Dispatchercenter Teams, die unterschiedliche Funksysteme verwenden, von einer Plattform aus koordinieren.

Dies verringert die Kommunikationsbarrieren zwischen den Abteilungen und hilft dem Kommandozentrum, einen klareren Überblick über die Feldoperationen zu behalten.

Notfallreaktion und Sicherheitsdisposition

Sicherheitsvorfälle im Bergbau erfordern eine schnelle Kommunikation. Wenn ein Notfall eintritt, muss das Kommandozentrum möglicherweise gleichzeitig Untertageteams, Übertagepatrouillen, Rettungsgruppen, Geräteführer und Führungskräfte kontaktieren. Eine einheitliche Dispatcherplattform kann Betreibern helfen, Anweisungen zu geben, Funkkanäle zu verbinden, Notfallnachrichten zu senden und den Kommunikationsverlauf aufzuzeichnen.

Durch die Integration vorhandener Funkgeräte anstelle ihrer Aufgabe kann die Mine die Notfallkommunikation verbessern und gleichzeitig den Feldarbeitern vertraute Werkzeuge zur Verfügung stellen.

Automatische Alarmdurchsage

Wenn IoT-Sensoren, KI-Analysesysteme oder Sicherheitsplattformen Alarme erzeugen, kann eine automatische Sprachdurchsage den betreffenden Funkkanal oder die Gruppe benachrichtigen. Dies ist nützlich für Gasmeldungen, Gerätestörungen, Warnungen vor Sperrbereichen, Umweltrisiken und Evakuierungshinweise.

Die Sprachbenachrichtigung ist in Feldumgebungen oft effektiver als rein visuelle Alarme, da die Arbeiter die Nachricht während der Bewegung, der Arbeit oder der Bedienung von Geräten empfangen können.

Vorteile für die Modernisierung der Bergbaukommunikation

Der erste Vorteil ist der einheitliche Zugriff. Verschiedene Funksysteme können in eine einzige Kommunikations- und Dispatcherplattform integriert werden, einschließlich analoger Funkgeräte, Public-Network-POC-Geräte, B-trunC, DMR-digitaler Bündelfunk und 4G/5G-Privatnetz-Gegensprechanlagen.

Der zweite Vorteil ist eine bessere Dispositionseffizienz. Betreiber können mehrere Funkkanäle, SIP-Endgeräte, Telefonbenutzer und Notfallkommunikationspunkte über eine Schnittstelle verwalten und so die Koordinationsgeschwindigkeit sowohl bei der täglichen Arbeit als auch bei dringenden Ereignissen verbessern.

Der dritte Vorteil ist eine stärkere Systemverknüpfung. Die Funkkommunikation kann mit IoT-Alarmen, Sicherheitsplattformen, Videoüberwachung, KI-Analyse und Smart-Mining-Managementsystemen verbunden werden, was dazu beiträgt, eine vollständigere betriebliche Reaktionsschleife aufzubauen.

Der vierte Vorteil ist der Investitionsschutz. Vorhandene Funkgeräte können nach der Gateway-Integration weiterhin für das Projekt genutzt werden. Dies hilft, die Austauschkosten zu senken und unterstützt die schrittweise Systemmodernisierung.

Bei Smart-Mining-Projekten sollte die Funkintegration als Teil der Kommandoarchitektur behandelt werden, nicht als isolierte Geräteverbindungsaufgabe.

FAQ

Müssen bei einem Smart-Mining-Upgrade alle vorhandenen Funkgeräte ausgetauscht werden?

Nein. In vielen Projekten können vorhandene analoge Funkgeräte, DMR-Systeme, POC-Geräte oder andere Funkressourcen weiter verwendet werden. Ein RoIP-Gateway kann helfen, diese Systeme in eine einheitliche Dispatcherplattform zu integrieren und so unnötige Austauschkosten zu reduzieren.

Wie sollte die Anzahl der RoIP-Gateway-Ports geplant werden?

Die Anzahl der Ports sollte entsprechend der Anzahl der zu verbindenden Funkkanäle, der Dispatchergruppen, der Notfallkommunikationsanforderungen und des zukünftigen Erweiterungsbedarfs geplant werden. Jeder wichtige Kanal sollte basierend auf der tatsächlichen Betriebspriorität bewertet werden.

Kann eine Funk-Sprachbenachrichtigung automatisch durch Minenalarme ausgelöst werden?

Ja. Bei entsprechender Plattformintegration können Alarme von IoT-Systemen, Sicherheitsüberwachungsplattformen oder KI-Analysesystemen automatische Sprachbenachrichtigungen an bestimmte Funkkanäle oder Benutzergruppen auslösen.

Was sollte vor der Projektabnahme getestet werden?

Die Tests sollten systemübergreifende Anrufe, Funkkanalzugriff, SIP-Kommunikation, Gruppendisposition, Notfallrundfunk, Alarmverknüpfung, Audioqualität, Systemverzögerung, Gateway-Stabilität, Aufzeichnung und Betreiberworkflow umfassen.

Warum ist die SIP-Kompatibilität in dieser Lösung wichtig?

Die SIP-Kompatibilität ermöglicht es Funkkanälen, mit SIP-Telefonen, Dispatcherkonsolen, Industrieterminals, Notfallstationen und anderen IP-Kommunikationssystemen zu kommunizieren. Dies verbessert die Interoperabilität und erleichtert zukünftige Erweiterungen.
