Autonome Unterwasserfahrzeuge (AUVs) können navigieren, inspizieren, vermessen und Daten sammeln, ohne eine kontinuierliche physische Verbindung zu einem Bediener zu benötigen. Dennoch bleibt die Kommunikation einer der schwierigsten Teile einer Unterwassermission. Ein AUV mag in der Lage sein, große Unterwasserbereiche zu durchfahren, doch das Senden von Befehlen an das Fahrzeug oder das Zurückübertragen von Sensordaten, Bildern und Videos zu einer Kontrollstation ist unter Wasser weitaus schwieriger als in der Luft.

Es gibt keine einzelne Kommunikationstechnologie, die gleichzeitig große Reichweite, hohe Bandbreite, niedrige Latenz und starke Umweltanpassungsfähigkeit bietet. Praktische AUV-Kommunikationssysteme müssen daher verschiedene Übertragungsmethoden entsprechend der Missionsreichweite, den Wasserbedingungen, der erforderlichen Datenrate und der Betriebsarchitektur auswählen oder kombinieren.

Warum ist die Datenübertragung unter Wasser so schwierig?

Die Funkkommunikation funktioniert hervorragend für Flugzeuge, unbemannte Luftfahrzeuge und terrestrische mobile Systeme, weil sich elektromagnetische Wellen effizient durch die Atmosphäre ausbreiten können. Die Bedingungen unter Wasser sind grundlegend anders. Wasser absorbiert und streut elektromagnetische Energie, was die herkömmliche Funkübertragung über große Entfernungen erschwert, besonders in Meerwasser.

Die Signalqualität wird auch durch Veränderungen des Salzgehalts, der Wassertemperatur und der Schwebstoffe beeinflusst. Diese Variablen können die Ausbreitungseigenschaften verändern und die Dämpfung erhöhen, wodurch die nutzbare Kommunikationsentfernung verringert wird.

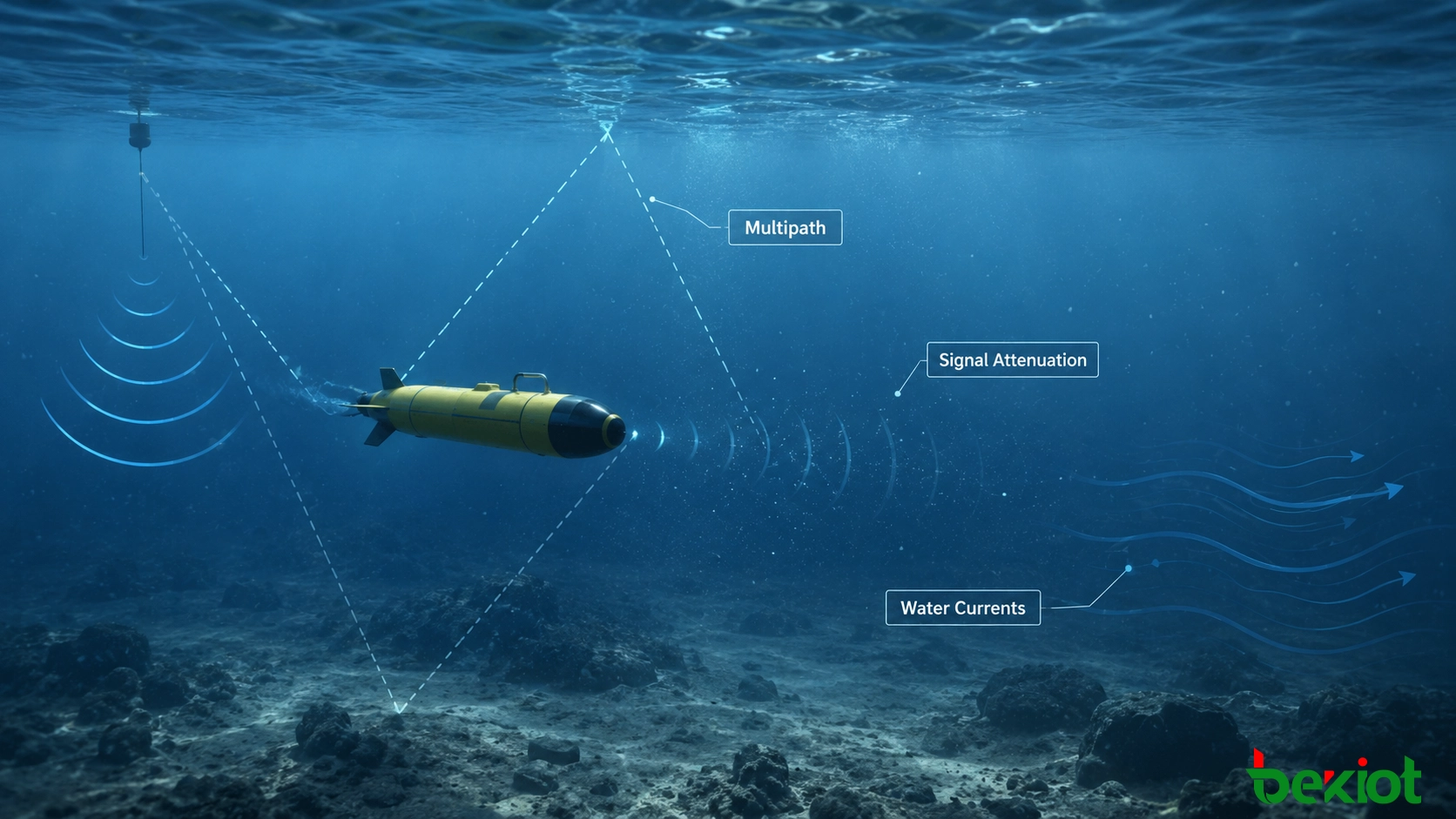

Das Problem beschränkt sich nicht auf einfachen Signalverlust. Unterwassersignale können von der Wasseroberfläche, dem Meeresboden und anderen Strukturen reflektiert, gebrochen und gestreut werden. Daher können mehrere Versionen desselben Signals den Empfänger über verschiedene Ausbreitungswege erreichen.

Diese Mehrwegeumgebung kann Verzerrungen, Interferenzen und Doppler-Effekte verursachen. Gezeiten, Wellen, Strömungen und die Bewegung des Fahrzeugs können die Kanalbedingungen während des AUV-Betriebs zusätzlich verändern. Infolgedessen kann eine Kommunikationsverbindung, die unter bestimmten Unterwasserbedingungen gut funktioniert, sich anders verhalten, wenn sich die Wassertiefe, die Fahrzeugposition oder die Umgebungsbedingungen ändern.

Wann ist eine kabelgebundene Verbindung sinnvoll?

Die kabelbasierte Kommunikation ist eine der ausgereiftesten Methoden, um eine zuverlässige Unterwasserdatenverbindung herzustellen. Ein Fahrzeug oder ein Unterwasserknoten kann über ein elektrisches oder optisches Kabel mit einer Oberflächenplattform oder einer Kontrollstation verbunden werden. Feine Glasfaser ist besonders nützlich, wenn große Datenmengen mit gleichbleibender Leistung übertragen werden müssen.

Eine kabelgebundene optische Verbindung bietet mehrere wichtige Vorteile. Sie kann eine hohe Übertragungsbandbreite, stabile Signalqualität und eine starke Beständigkeit gegen äußere elektromagnetische Störungen bieten. Da der Kommunikationskanal physisch begrenzt ist, bietet er auch einen vergleichsweise kontrollierten Datenpfad.

Für Anwendungen mit hochauflösenden Kameras, Sonardaten, Sensorinformationen oder anderen bandbreitenintensiven Nutzlasten kann eine Glasfaserverbindung eine wesentlich größere Datenkapazität bieten als ein akustischer Kanal mit großer Reichweite.

Die Hauptbeschränkung ist die Mobilität. Unterwasserkabel müssen Zugkräften, Biegung, Korrosion und langfristiger Alterung standhalten. Die Kabellänge begrenzt auch den Einsatzbereich des Fahrzeugs. Ein Kabel kann zusätzliche Anforderungen an Ausbringung und Bergung stellen und kann schwierig zu handhaben sein, wenn das Fahrzeug in einem großen Gebiet oder um komplexe Unterwasserstrukturen herum operiert.

Aus diesem Grund ist die kabelgebundene Kommunikation oft besser geeignet für kontrollierte Einsatzgebiete, feste Unterwasserinfrastruktur, Inspektionen in der Nähe eines Unterstützungsschiffs oder Anwendungen, bei denen hohe Bandbreite wichtiger ist als uneingeschränkte Fahrzeugbewegung.

Wo können optische Blaulichtverbindungen eingesetzt werden?

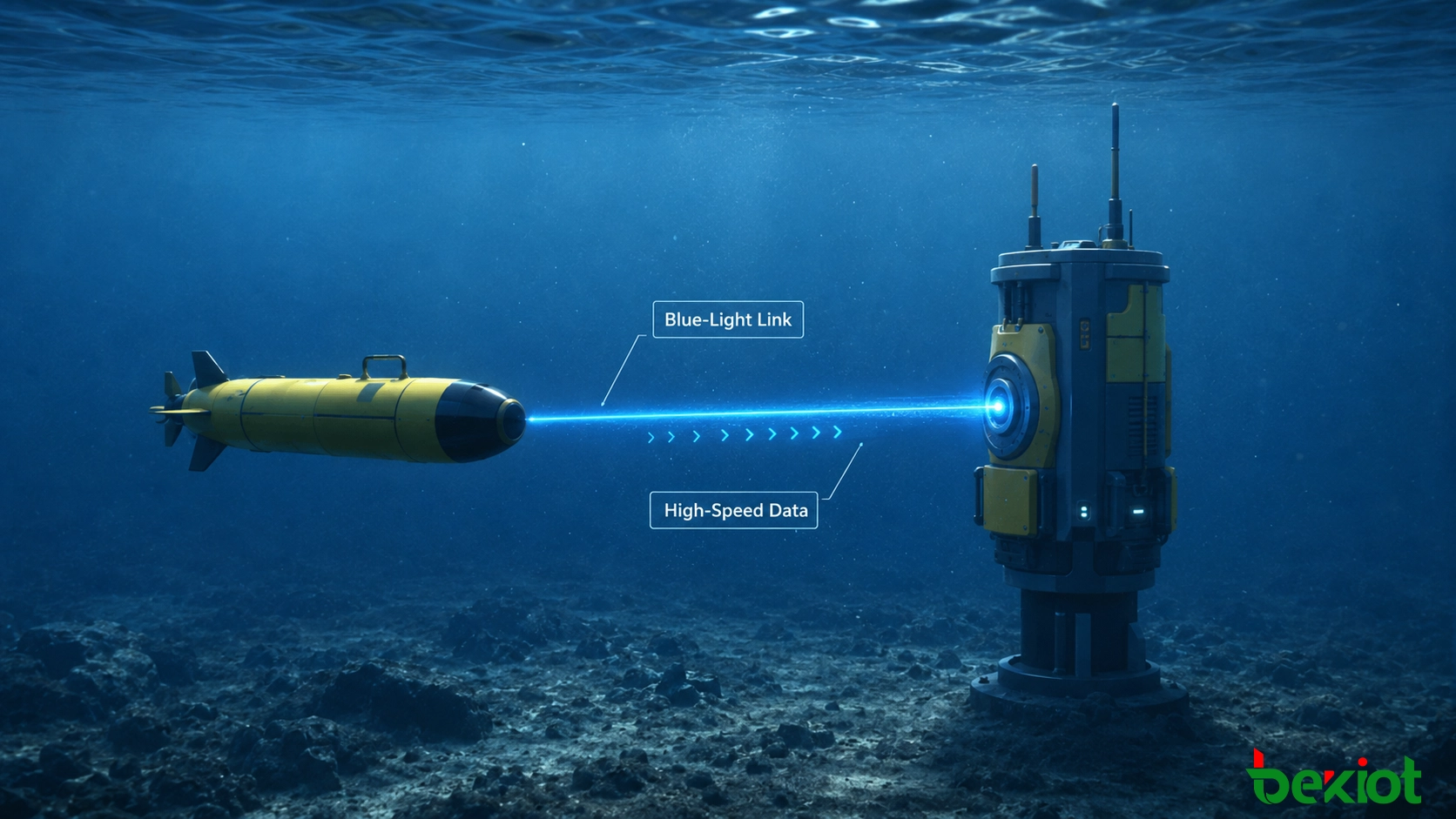

Die optische Unterwasserkommunikation bietet einen anderen Ansatz, wenn eine Mission wesentlich höhere Datenraten über relativ kurze Entfernungen erfordert. Blaues Licht ist besonders wichtig, weil Wellenlängen um 450 nm im Wasser im Vergleich zu vielen anderen optischen Wellenlängen nützliche Übertragungseigenschaften bieten können.

Der Hauptvorteil ist die Bandbreite. Im Vergleich zur herkömmlichen akustischen Kommunikation kann eine optische Blaulichtverbindung unter Wasser wesentlich höhere Übertragungsraten unterstützen, was sie attraktiv für die schnelle Übertragung von Bildern, Sensordatensätzen und anderen großen Dateien macht.

Entwicklungsziele in diesem Bereich haben gezeigt, dass optische Unterwassersysteme unter geeigneten Bedingungen Datenraten von nahezu 1 Gbit/s über Entfernungen in der Größenordnung von 100 Metern erreichen können. Diese Zahlen verdeutlichen, warum die optische Kommunikation für schnelle Unterwassernetzwerke Beachtung findet, obwohl die tatsächliche Leistung stark von der Wasserqualität, der Ausrichtung und dem Systemdesign abhängt.

Die optische Kommunikation bringt auch strenge Umweltanforderungen mit sich. Sender und Empfänger benötigen im Allgemeinen einen klaren optischen Pfad und eine geeignete Ausrichtung. Schwebstoffe und Plankton können das gesendete Licht streuen und die Empfangssignalstärke verringern.

Umgebungslicht von der Wasseroberfläche und von Unterwasserorganismen erzeugtes Licht können ebenfalls den optischen Empfänger beeinflussen. Trübes Wasser, Fahrzeugbewegungen und wechselnde Ausrichtungen machen die optische Kommunikation über große Entfernungen erheblich schwieriger.

Daher sollte die Blaulichtkommunikation eher als eine hochbandbreitige, relativ kurzreichweitige Technologie betrachtet werden und nicht als direkter Ersatz für die akustische Fernkommunikation.

Warum bleibt die akustische Kommunikation unverzichtbar?

Die akustische Kommunikation ist nach wie vor eine der ausgereiftesten Methoden für die drahtlose Unterwasserkommunikation. Anders als herkömmliche Funksignale können sich Schallwellen im Wasser mit überschaubarer Dämpfung über relativ große Entfernungen ausbreiten, was akustische Verbindungen für die Kommunikation zwischen mobilen Unterwasserplattformen, entfernten Unterwasserknoten und Oberflächenunterstützungssystemen geeignet macht.

Je nach Betriebsfrequenz, Umgebungsbedingungen, Gerätedesign und erforderlicher Datenrate kann die akustische Kommunikation Entfernungen von einigen hundert Metern bis zu mehreren zehn Kilometern abdecken. Dieser Reichweitenvorteil erklärt, warum die Akustiktechnologie für AUV-Operationen, die nicht auf ein Kabel oder einen kurzen optischen Pfad angewiesen sind, weiterhin wichtig bleibt.

Der Kompromiss liegt in Bandbreite und Latenz. Die akustische Dämpfung nimmt im Allgemeinen mit steigender Frequenz erheblich zu. Die Beziehung zwischen nutzbarer Reichweite und Frequenz wird daher zu einem grundlegenden Konstruktionskriterium. Bei sehr hohen akustischen Frequenzen kann die Dämpfung stark werden; beispielsweise zeigt der zitierte technische Vergleich, dass ein akustisches Signal um 10 MHz eine Dämpfung von nahezu 30 dB pro Meter erfahren kann.

Akustische Systeme für große Reichweiten arbeiten daher tendenziell mit niedrigeren Frequenzen, aber niedrigere Frequenz bedeutet normalerweise weniger verfügbare Kommunikationsbandbreite.

Schall breitet sich im Wasser auch viel langsamer aus als elektromagnetische oder optische Signale. Die akustische Fernkommunikation führt daher zu einer spürbaren Ausbreitungsverzögerung. Darüber hinaus kann das Hintergrundrauschen des Ozeans das Signal-Rausch-Verhältnis verschlechtern, während Mehrwegeausbreitung zu frequenzselektivem Schwund und Intersymbolinterferenz führen kann.

Diese Eigenschaften bedeuten, dass ein akustischer Kanal im Allgemeinen besser für Befehle, Statusinformationen, positionsbezogene Daten, Telemetrie und ausgewählte Sensordaten geeignet ist als für die kontinuierliche Übertragung großer Mengen von Echtzeit-Hochauflösungsvideo.

Wie sollten die Technologien kombiniert werden?

Eine praktische Unterwasserkommunikationslösung muss nicht unbedingt nur eine dieser Technologien auswählen. In vielen AUV-Projekten kann eine hybride Architektur eine bessere Balance zwischen Reichweite, Bandbreite und Zuverlässigkeit bieten.

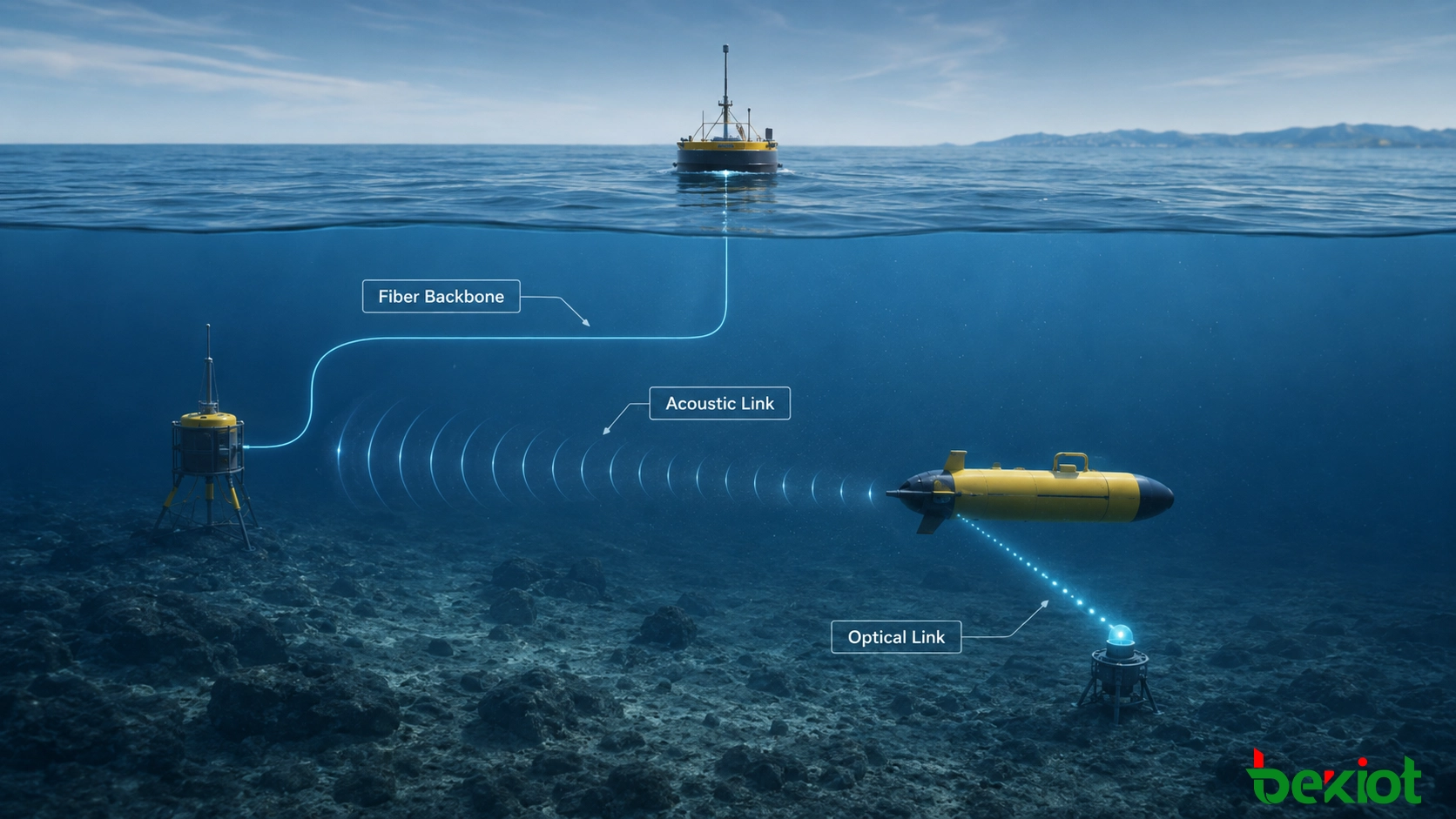

Eine mögliche Architektur verwendet eine Glasfaserverbindung zwischen der Oberflächenkontrollplattform und einer Unterwasser-Kommunikationsstation. Die Unterwasserstation kommuniziert dann drahtlos mit dem AUV über eine akustische oder optische Verbindung. Dies verkürzt den drahtlosen Unterwasserpfad und erlaubt dem Fahrzeug den Betrieb ohne durchgehende Kabelverbindung.

Eine andere Konfiguration kann die akustische Kommunikation während der Navigation über große Entfernungen nutzen und bei Annäherung des Fahrzeugs an eine Andockstation oder einen Datensammelpunkt auf eine optische Verbindung umschalten. Große Sensordateien können dann über den bandbreitenstärkeren optischen Kanal übertragen werden.

Die Kommunikationsmethode sollte daher entsprechend der Rolle jeder Verbindung ausgewählt werden, anstatt nur die maximale Übertragungsgeschwindigkeit zu vergleichen.

Was sollte beim Systemdesign beachtet werden?

Ein AUV-Kommunikationssystem sollte mit dem Missionsprofil beginnen, anstatt einfach die Technologie mit der höchsten angegebenen Datenrate auszuwählen. Reichweite, Datenvolumen und Umgebungsbedingungen haben oft einen größeren Einfluss auf die tatsächliche Leistung.

Für Missionen über große Entfernungen kann die Aufrechterhaltung eines stabilen Befehls- und Telemetriekanals wichtiger sein als die kontinuierliche Übertragung großer Dateien. Eine akustische Verbindung kann daher den primären drahtlosen Kommunikationspfad bereitstellen, während datenintensive Informationen lokal im Fahrzeug gespeichert werden.

Für Inspektions-, Kartierungs- oder wissenschaftliche Missionen, die große Bild- und Sensordatensätze erzeugen, kann das Fahrzeug die Informationen während der Mission sammeln und später über eine optische oder kabelgebundene Kurzstreckenverbindung übertragen.

Die Wasserbedingungen sollten ebenfalls vor dem Einsatz bewertet werden. Salzgehalt, Temperatur, Schwebstoffe, Hintergrundgeräusche und Fahrzeugbewegungen können alle die Verbindungsleistung beeinflussen. Eine für klares, ruhiges Wasser entwickelte Architektur kann in Küstengewässern, Industriehäfen oder Gebieten mit starken Strömungen nicht die gleichen Ergebnisse erzielen.

Die folgenden Entwurfsfragen sind während der Planung besonders nützlich:

• Wie weit wird sich das AUV vom nächsten Kommunikationsknoten entfernen?

• Erfordert die Mission kontinuierliche Steuerung oder hauptsächlich periodische Statusaktualisierungen?

• Wie viele Sensor-, Bild- oder Videodaten wird das Fahrzeug erzeugen?

• Ist eine Echtzeitübertragung erforderlich oder können große Dateien an Bord gespeichert werden?

• Welcher Grad an Wassertrübung und akustischem Hintergrundrauschen wird erwartet?

• Können Unterwasser-Relaisstationen oder Andockpunkte eingesetzt werden?

• Erlaubt das Einsatzgebiet die Verwendung eines Kabels oder einer Glasfaserverbindung?

Die Beantwortung dieser Fragen hilft zu entscheiden, ob ein Projekt Reichweite, Datenrate, Mobilität oder eine Kombination aus allen drei priorisieren sollte.

Eine mehrschichtige Architektur bietet größere Flexibilität

Die grundlegende Herausforderung der Unterwasserkommunikation besteht darin, dass Reichweite und Bandbreite schwer gleichzeitig zu maximieren sind. Kabelgebundene Glasfaser bietet eine hervorragende Datenkapazität, schränkt aber die Mobilität ein. Die optische Blaulichtkommunikation bietet drahtlose Hochgeschwindigkeitsübertragung, funktioniert jedoch am besten über relativ kurze Distanzen und unter geeigneten optischen Bedingungen. Die akustische Kommunikation reicht viel weiter, bietet aber geringere Bandbreite und größere Latenz.

Für viele AUV-Anwendungen ist daher ein mehrschichtiges Kommunikationssystem der praktischste Ansatz. Ein akustischer Kanal mit großer Reichweite kann Befehle und Telemetrie unterstützen, eine optische Verbindung kann den Datentransfer mit hohem Volumen auf kurze Distanz übernehmen, und Glasfaser kann die feste Unterwasserinfrastruktur mit einem Oberflächen- oder landgestützten Kontrollnetzwerk verbinden.

Diese Architektur erlaubt es jeder Technologie, die Aufgabe zu erfüllen, für die sie am besten geeignet ist, anstatt eine einzige Unterwasserverbindung zu zwingen, alle Anforderungen zu erfüllen. Da sich die Unterwassererfassung, die autonome Navigation und die Unterwasserinfrastruktur weiterentwickeln, wird diese Art von hybridem Kommunikationsdesign immer wichtiger für den Aufbau zuverlässiger und skalierbarer AUV-Betriebsnetze.

FAQ

Kann ein AUV weiterarbeiten, wenn die Kommunikationsverbindung vorübergehend nicht verfügbar ist?

Ja. Ein autonomes Fahrzeug kann so ausgelegt werden, dass es eine vordefinierte Mission fortsetzt, wenn die Kommunikation vorübergehend unterbrochen ist. Wichtige Missionsdaten können an Bord verbleiben, bis das Fahrzeug die Verbindung wiederherstellt oder einen Datenübertragungspunkt erreicht.

Sollte ein AUV kontinuierlich alle seine Sensordaten übertragen?

Nicht unbedingt. Die kontinuierliche Übertragung kann einen begrenzten Unterwasserkanal unnötig belasten. Eine gängige Systemstrategie ist es, zuerst wichtige Status- und Steuerinformationen zu senden und größere Datensätze lokal für die spätere Übertragung zu speichern.

Warum sind Unterwasser-Relaisstationen nützlich?

Relaisstationen können die Entfernung zwischen Kommunikationsknoten verkürzen. Anstatt ein AUV zu zwingen, eine einzige lange Direktverbindung zu einer Oberflächenstation aufrechtzuerhalten, kann ein Netzwerk die Kommunikation in mehrere kürzere Verbindungen aufteilen und diese mit einem leistungsfähigeren Backbone verbinden.

Bietet eine höhere Kommunikationsfrequenz immer eine bessere AUV-Leistung?

Nein. Höhere Frequenzen können zusätzliche Bandbreite bieten, aber die Unterwasserdämpfung kann mit der Frequenz erheblich zunehmen. Die richtige Betriebsfrequenz muss daher die erforderliche Datenkapazität mit der Übertragungsentfernung und den Umgebungsbedingungen in Einklang bringen.

Was sollte vor dem Einsatz eines Unterwasser-Kommunikationsnetzes getestet werden?

Feldtests sollten die tatsächliche Missionsumgebung widerspiegeln, einschließlich Einsatztiefe, Fahrzeugbewegung, Wassertrübung, akustischem Rauschen, erwarteter Kommunikationsentfernung und saisonalen Veränderungen der Wasserbedingungen. Laborspezifikationen allein können einen sich verändernden Unterwasserkanal nicht vollständig abbilden.
