1. Einführung

    Walkie-Talkies bleiben ein zentrales Werkzeug für sofortige Sprachkommunikation in Sicherheit, Industrie, Häfen, Flughäfen, Bahn, Tunneln, Versorgungsbetrieben, Bergbau, Öl und Gas sowie öffentlicher Sicherheit. Sie geben Außendienst- und Einsatzteams einen schnellen Push-to-Talk-Kanal. Viele Funknetze sind jedoch weiterhin von den IP-Telefonsystemen in Büros, Kontrollräumen und entfernten Leitstellen getrennt. Ein Techniker am Funkgerät kann kein Engineering-IP-Telefon direkt anrufen, und ein Disponent kann eine Funkgruppe nicht ohne manuelle Weitergabe mit einer SIP-Nebenstelle verbinden. Diese Lücke verlangsamt Entscheidungen, verteilt Aufzeichnungen und erhöht das Risiko verlorener Informationen.

    Durch die Kombination aus Radio over IP (RoIP) Gateway, IP PBX (SIP-Server) und Leitstellenkonsole wird ein Funkkanal zu einer routbaren, aufzeichnungsfähigen und steuerbaren Nebenstelle im Unternehmensnetz. Ein IP-Telefon kann eine Funkgruppe anwählen, eine PTT-Übertragung kann ein Tischtelefon auslösen, und der Bediener steuert Funk, SIP, Intercom, Notruf und Beschallung auf einem Bildschirm.

    2. Warum Walkie-Talkies mit IP-Telefonsystemen verbunden werden sollten

    2.1 Grenzen eigenständiger Funknetze

    Ein eigenständiges Funknetz ist für mobile Teams schnell, bleibt aber durch RF-Abdeckung, Kanäle und geschlossene Struktur begrenzt. Nutzer außerhalb des Funkbereichs können nicht teilnehmen, und Büroanwender mit SIP-Telefonen oder Softphones erreichen die Funknutzer nicht direkt.

    2.2 Realität industrieller Mehrsystem-Standorte

    Fabriken, Bahnsysteme, Flughäfen, Tunnel, Minen und Energieanlagen nutzen oft Funkgeräte, IP-Telefone, Notruftelefone, Intercoms, PA-Lautsprecher und Leitstellen parallel. Wenn diese Systeme getrennt bleiben, muss der Bediener zwischen Geräten wechseln, was die Reaktion verzögert.

    2.3 Einheitliche Sprache verbessert Geschwindigkeit und Sicherheit

    Mit der Integration kann ein SIP-Nutzer direkt einen Funkkanal anrufen, der Disponent kann Funk- und IP-Nutzer gemeinsam bedienen, und ein Funkruf kann zu externen Leitungen oder Notfallgruppen verbunden werden. In Industrie, Verkehr und Sicherheit reduziert dies Reaktionszeiten und verbessert Koordination.

    3. Was ist RoIP in der Walkie-Talkie-Kommunikation?

    3.1 Radio over IP erklärt

    RoIP (Radio over IP) überträgt Funkaudio und Steuersignale über IP-Netze. Es ersetzt nicht das Funkgerät, sondern erweitert Funk in Ethernet, LAN, WAN oder VPN. Das RoIP-Gateway sitzt zwischen Basisstation, Mobilfunkgerät oder Repeater und dem IP-Netz und übersetzt Audio, PTT und Trägererkennung in SIP-kompatible Abläufe.

    3.2 Wie RoIP Funkstimme in IP-Verkehr umwandelt

    Drückt der Nutzer PTT und spricht, wird das Signal über Funk gesendet. Das Gateway nimmt das Audio auf, codiert es meist mit G.711 und sendet RTP-Pakete zur IP-PBX, zum Dispatch-Server oder zu einem anderen RoIP-Gerät. Für Telefonintegration registriert sich das Gateway als SIP-Endpunkt.

    3.3 RoIP, VoIP und Funkrepeater: drei unterschiedliche Dinge

    VoIP betrifft Telefonie über IP, RoIP betrifft Funk über IP, und ein Repeater erweitert RF-Abdeckung. In der Integration liefert der Repeater die Funkabdeckung, das RoIP-Gateway die Kopplung und die IP-PBX die Ruflogik.

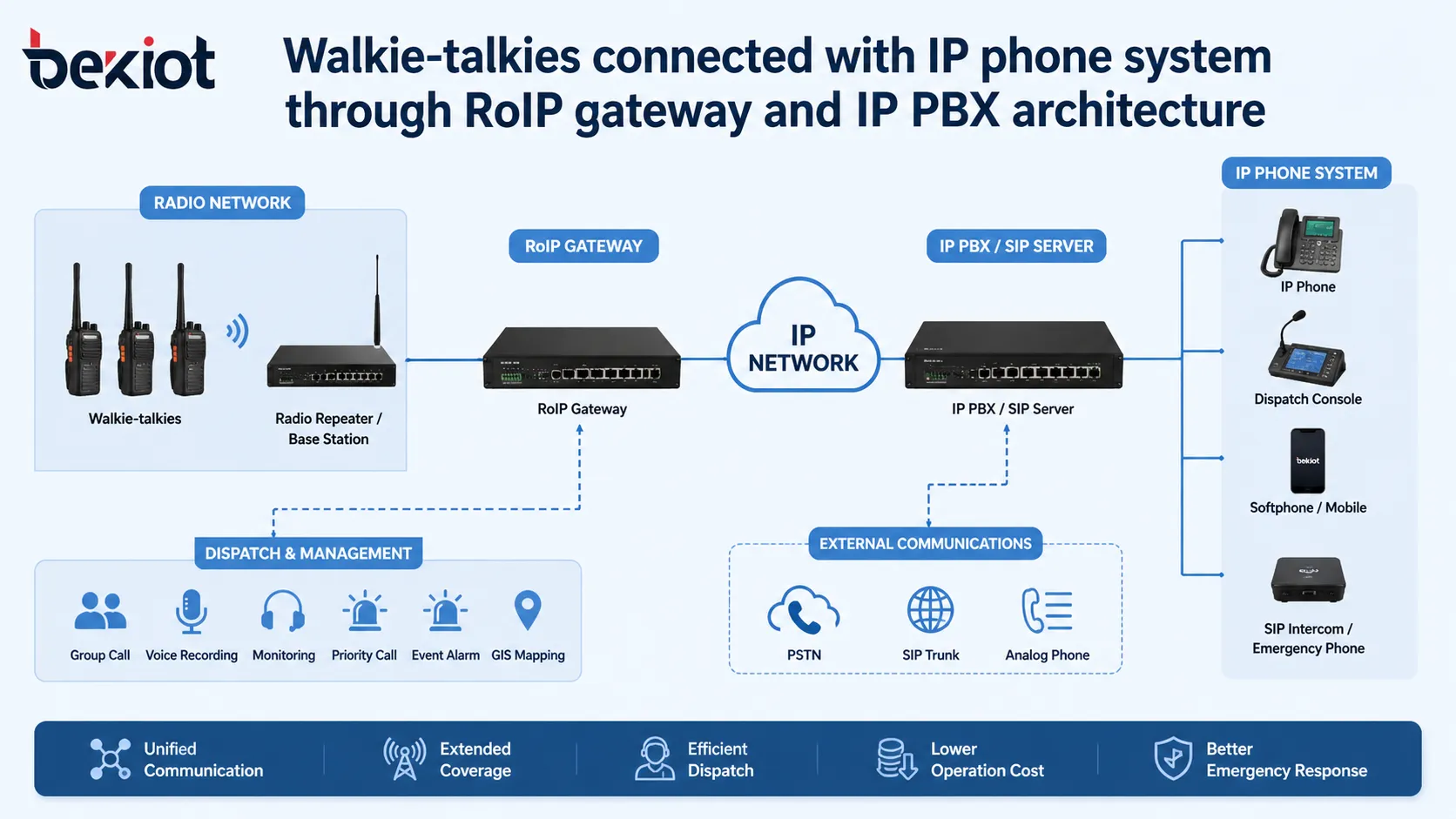

    4. Kernarchitektur des integrierten Systems

    4.1 Walkie-Talkies und Funkinfrastruktur

    Handgeräte, Fahrzeugfunk, Basisstationen, Repeater und Antennen bilden die Funkseite. Die Anwender nutzen PTT wie gewohnt; die IP-Kopplung wird über Gateways ergänzt.

    4.2 Das RoIP-Gateway als Brücke

    Das Gateway verbindet Funkkanäle mit dem IP-Netz. Professionelle Gateways bieten stabile Audioübertragung, präzises PTT, passende Funkinterfaces und SIP-Registrierung. Mehrkanalgeräte können mehrere Funkgruppen separat abbilden.

    4.3 IP PBX oder SIP-Server für Rufsteuerung

    Die IP-PBX verwaltet Nebenstellen, Wahlpläne, Gruppenrufe, Aufzeichnung, SIP-Trunks und Routing. Nach SIP-Registrierung wird der Funkkanal zur wählbaren Nebenstelle, etwa 801 für Sicherheit oder 802 für Logistik.

    4.4 Leitstellenkonsole für zentrale Bedienung

    Die Konsole bündelt Funkkanäle, IP-Telefone, Intercoms, Notrufstationen und PA-Zonen. Bediener überwachen, verbinden, priorisieren und koordinieren Einsätze ohne mehrere Geräte bedienen zu müssen.

    5. Wie ein RoIP-Gateway Walkie-Talkies mit einer IP-PBX verbindet

    5.1 Funk-Audioschnittstelle

    Das Gateway nutzt Zubehörport, 4-Draht-Verbindung oder Spezialkabel. Pegel, Impedanz und Verstärkung müssen sauber eingestellt werden, um Verzerrung, geringe Lautstärke oder Rauschen zu vermeiden.

    5.2 PTT-Steuerung und Trägererkennung

    PTT ist das zentrale Steuersignal. Das Gateway muss PTT exakt aktivieren und freigeben. Eingehender Funk wird meist über COR (Carrier Operated Relay) erkannt. Hardware-COR ist in lauten Umgebungen zuverlässiger als VOX und vermeidet abgeschnittene Silben.

    5.3 SIP-Registrierung

    Das RoIP-Gateway registriert sich als SIP-Nebenstelle. Jeder Kanal erhält eine Nummer. SIP-Telefone, Softphones und Konsolen können diese Nummer wählen; die PBX übernimmt Signalisierung, das Gateway Audio und PTT.

    5.4 Routing zwischen Funk- und IP-Telefon-Nutzern

    Die IP-PBX routet Funkrufe zu Kontrollraum, Rufgruppe, Dispatch-Warteschlange oder SIP-Trunk. Sie regelt auch, welche Nebenstellen welche Funkkanäle mit welcher Priorität erreichen dürfen.

    6. Typische Kommunikationsabläufe

    6.1 Walkie-Talkie-Nutzer ruft ein IP-Telefon

    Der Feldmitarbeiter drückt PTT. Die Basisstation liefert Audio an das Gateway, das COR erkennt und einen SIP-Ruf zum Ziel auslöst, etwa Sicherheit oder Leitstelle. Die IP-PBX leitet den Ruf weiter.

    6.2 IP-Telefon ruft einen Funkkanal

    Der Büroanwender wählt die RoIP-Nebenstelle. Die IP-PBX leitet an das Gateway, dieses aktiviert PTT am Funkgerät und sendet die Sprache über Funk. Die Funkgruppe hört und antwortet normal.

    6.3 Disponent kommuniziert mit mehreren Funkgruppen

    Die Konsole kann mehrere RoIP-Kanäle und SIP-Nebenstellen gleichzeitig bedienen, Kanäle auswählen, Funk mit Telefon verbinden oder mehrere Gruppen gleichzeitig ansprechen.

    6.4 Fernzugriff auf Walkie-Talkie-Netze

    RoIP transportiert Funkverkehr über IP. Ein entfernter Leitstand oder autorisierter Supervisor kann per sicherem VPN auf Funkkanäle zugreifen, ohne an jedem Standort RF-Infrastruktur zu duplizieren.

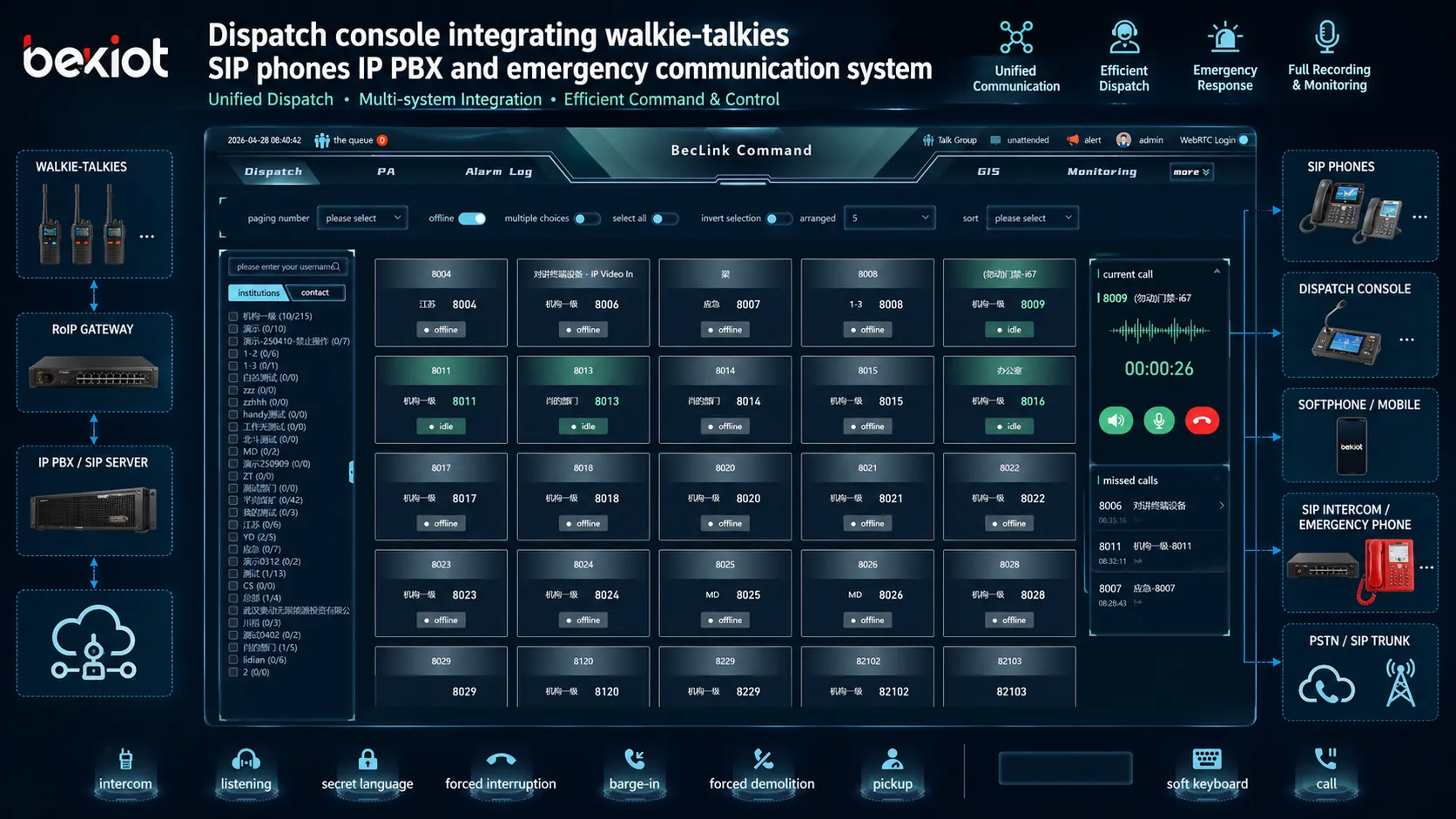

    7. Dispatch-Integration für einheitliche Führung und Kontrolle

    7.1 Zentrale Bedienung von Funk und IP-Telefonie

    Funkkanäle erscheinen als auswählbare Felder, Telefonnebenstellen nach Abteilung und Notfallpunkte nach Standort. Die visuelle Oberfläche reduziert Bedienaufwand und Gerätewechsel.

    7.2 Aufzeichnung, Überwachung und Gruppenruf

    Alle Funk- und Telefonverbindungen können mit Zeit, Kanal und Nebenstelle aufgezeichnet werden. Gruppenrufe erreichen Sicherheit, Wartung oder Notfallteams auch über unterschiedliche Endgeräte.

    7.3 Notrufbearbeitung und Prioritätskommunikation

    Notrufe können priorisiert, visuell angezeigt, mit CCTV und PA verknüpft und nach vordefinierten Abläufen bearbeitet werden. Integrierte Funkkanäle binden Einsatzteams sofort ein.

    8. Anwendungsszenarien

Fabriken und Industrieparks – Produktion, Werkschutz, Wartung und Notfallreaktion profitieren von direkter Funk-Telefon-Kommunikation.

Öl und Gas, Bergbau und Kraftwerke – Große und gefährliche Anlagen benötigen schnelle Sprachschleifen, Alarmeskalation und Aufzeichnung.

Verkehr, Häfen, Flughäfen und Bahn – RoIP verbindet Fahrzeugfunk, Streckenpersonal, Stationsbüros, Leitstellen und Notruftelefone.

Öffentliche Sicherheit und Notfallreaktion – Leitstellen verbinden taktische Funknetze mit Telefonie und zeichnen alles in einem System auf.

    9. Hauptvorteile der Integration

• Einheitliche Sprache: Funk, IP-Telefonie, Intercom und Fernbediener arbeiten in einem Netz.

• Erweiterte Abdeckung: Funkkanäle werden über LAN, WAN, VPN und entfernte Standorte transportiert.

• Geringere Kosten: bestehende Funkgeräte und IP-Netze bleiben nutzbar.

• Effizientere Leitstelle: Ein Bildschirm, Ein-Klick-Patch, Priorität und Aufzeichnung sparen Zeit.

• Sicherheit und Compliance: Gespräche sind nachvollziehbar und auditierbar.

    10. Worauf bei der Auswahl einer RoIP-Lösung zu achten ist

    10.1 Funkkompatibilität

    Prüfen Sie Audiointerface, Zubehörstecker, PTT/COR und Betriebsart des Funkgeräts. Tests im realen Störgeräusch sind entscheidend.

    10.2 SIP- und IP-PBX-Kompatibilität

    Das Gateway muss stabil registrieren und G.711 a-law / µ-law, NAT, DTMF RFC 2833 sowie PBX-spezifische Anforderungen unterstützen.

    10.3 PTT-Steuerung und Audioqualität

    Wichtig sind konfigurierbares PTT-Timing, Hardware-COR, Echounterdrückung und einstellbare Verstärkung.

    10.4 Netzwerkzuverlässigkeit und Sicherheit

    Nutzen Sie VLAN, QoS, VPN, SIP-Beschränkung und starke Authentifizierung. Ein kompromittiertes Gateway kann zum offenen Mikrofon im Funkkanal werden.

    10.5 Integration der Dispatch-Plattform

    Die Plattform sollte Kanalwahl, Aufzeichnung, Monitoring und Notfallabläufe über Standard-SIP oder dokumentierte API unterstützen.

    11. Becke Telcom Integration von Walkie-Talkies und IP-Telefonie

    Becke Telcom liefert industrielle Kommunikationslösungen, die Walkie-Talkies, SIP-Telefone, Notfallterminals, PA-Systeme und Leitstellen auf einer IP-Plattform vereinen. RoIP-Gateways verbinden Funkkanäle mit IP PBX oder SIP-Dispatch-Servern, sodass Feldnutzer Büro-Nebenstellen erreichen und Kontrollräume alle Sprachpunkte über eine Oberfläche verwalten können. Für Fabriken, Tunnel, Häfen, Energie, Verkehr und öffentliche Sicherheit stehen SIP-Interoperabilität, robuste Terminals und zentrale Dispatch-Bedienung im Mittelpunkt.

    Eine praktische Integration verbindet nicht nur Geräte, sondern Nutzer, Arbeitsabläufe, Leitstellen, Notfallteams und Feldeinsätze.

    12. Fazit

    Walkie-Talkies werden über RoIP-Gateways, IP PBX und Dispatch-Integration mit IP-Telefonie verbunden. Das Gateway übersetzt RF in IP und PTT/COR in SIP-Ereignisse, die PBX steuert Routing, und die Konsole zentralisiert Bedienung und Notfallreaktion. So wird der Funkkanal Teil der Unternehmenskommunikation.

    FAQ

    Können Walkie-Talkies mit einem IP-Telefonsystem verbunden werden?

    Ja. Ein RoIP-Gateway verbindet den Funkkanal mit dem IP-Netz und der IP-PBX.

    Welches Gerät verbindet Walkie-Talkies mit einer IP-PBX?

    Das RoIP-Gateway, das Funkaudio und PTT/COR in IP-Sprachverkehr umsetzt.

    Kann ein IP-Telefon direkt mit einem Funknutzer sprechen?

    Ja. Das IP-Telefon wählt die Kanal-Nebenstelle, und das Gateway aktiviert PTT.

    Ist RoIP dasselbe wie VoIP?

    Nein. VoIP ist Telefonie über IP, RoIP ist Funk über IP; beide können kombiniert werden.

    Kann der Disponent Funk und IP-Telefone auf einer Konsole steuern?

    Ja. Die Konsole bündelt Funkkanäle, SIP-Telefone, Intercom, Notruf und PA.

    Wo wird diese Integration eingesetzt?

    In Fabriken, Energieanlagen, Bergbau, Verkehr, Häfen, Flughäfen, Tunneln, öffentlicher Sicherheit und Notfallzentren.
