Bei der Notfallreaktion arbeiten Einsatzteams häufig in Gebieten, in denen öffentliche Mobilfunknetze schwach, beschädigt, überlastet oder vollständig nicht verfügbar sind. Bergrettung, Waldbrandbekämpfung, Hochwasserschutz, Grubenunfälle, Verkehrsvorfälle, maritime Einsätze, Energieanlagen und temporäre Feldleitstellen benötigen alle eine zuverlässige Sprachkommunikation zwischen Teams vor Ort und entfernten Leitstellen.

Breitband-Satellitenkommunikation kann für entfernte Standorte eine IP-Rückführung über große Distanzen bereitstellen, während Schmalbandfunk weiterhin eines der praktischsten Werkzeuge für schnelle Push-to-Talk-Kommunikation am Boden bleibt. Die zentrale Herausforderung ist nicht, ob diese beiden Technologien getrennt funktionieren können, sondern wie sie zu einem regionsübergreifenden Notfall-Sprachführungssystem integriert werden.

Eine praktische Lösung besteht darin, ein Radio-over-IP-Gateway zu verwenden, um klassische Funkgeräte, Repeater, Basisstationen oder Fahrzeugfunkgeräte mit einem IP-Netzwerk zu verbinden und anschließend Sprache sowie PTT-Steuerung über Satellitenverbindungen, private Netze, VPN, Glasfaser, 4G/5G oder hybride Routen zu übertragen. So können Einsatzkräfte ihre vertrauten Handfunkgeräte weiter nutzen, während die Leitstelle Fernzugriff, zentrale Disposition, Überwachung, Aufzeichnung und überregionale Koordination erhält.

Warum Funk im Feldeinsatz weiterhin wichtig ist

Auch wenn Breitband-Satellitenkommunikation verfügbar ist, spielt Schmalbandfunk in Notfalleinsätzen vor Ort weiterhin eine wichtige Rolle. Funk bietet sofortige PTT-Kommunikation, schnelle Gruppenrufe, einfache Bedienung, hohe Vertrautheit im Einsatz und gute Nutzbarkeit für mobile Teams mit Handschuhen, Helmen, Schutzkleidung oder Rettungsausrüstung.

Im Vergleich zu Video oder datenintensiven Anwendungen verbraucht Schmalband-Sprachkommunikation sehr wenig Bandbreite. Ein Funk-Sprachkanal kann oft auch dort nutzbar bleiben, wo Hochgeschwindigkeitsdaten begrenzt, instabil oder für Video-Backhaul, GIS, Führungsanwendungen und Datenberichte reserviert sind.

Funk eignet sich auch für die Koordination von Teams an der Frontlinie. Feuerwehrleute, Rettungsteams, Streifenkräfte, Versorgungsmitarbeiter, Sicherheitspersonal, Verkehrsteams und industrielle Wartungsteams verlassen sich häufig auf PTT-Kommunikation, weil sie direkt, schnell und bei zeitkritischen Ereignissen einfach zu bedienen ist.

Was Satelliten-Backhaul tatsächlich löst

Breitband-Satellitenkommunikation löst das Problem der Übertragung über große Entfernungen. Sie kann einen abgelegenen Katastrophenort, ein Feldführungsfahrzeug, eine tragbare Notfallstation, eine Offshore-Plattform, eine Bergbasis, einen Waldleitpunkt oder eine Grubenrettungsstelle mit einer regionalen Leitstelle verbinden, wenn terrestrische Netze nicht verfügbar sind.

Eine Satellitenverbindung allein macht lokale Funkkanäle jedoch nicht automatisch für die Leitstelle zugänglich. Funkgeräte arbeiten normalerweise innerhalb ihrer eigenen HF-Abdeckung. Ein Handfunkgerät kann mit nahen Nutzern oder einem lokalen Repeater sprechen, aber die rückwärtige Leitstelle kann Hunderte oder Tausende Kilometer entfernt sein. Genau hier wird RoIP notwendig.

In einer vollständigen Architektur stellt die Satellitenkommunikation den IP-Transportweg bereit, während das RoIP-Gateway Funksprache und PTT-Steuerung in IP-basierte Kommunikationsressourcen umwandelt. Die Leitstelle kann dann über eine Dispositionskonsole, SIP-Plattform, Unified-Communication-System oder Notfallführungsplattform auf den Feldfunkkanal zugreifen.

Die Rolle von RoIP in der regionsübergreifenden Führung

RoIP steht für Radio over IP. Es wandelt Funk-Audio, Push-to-Talk-Steuerung und Kanalstatus in IP-Pakete um, damit Funksysteme über LAN, WAN, VPN, private Netze, 4G/5G oder Satellitennetze verbunden werden können. Dadurch kann ein Funkkanal an einem Standort von einem anderen Standort aus über ein IP-basiertes Führungssystem genutzt werden.

Aus Systemsicht arbeitet das RoIP-Gateway als Brücke zwischen Funkseite und Netzwerkseite. Die Funkseite übernimmt lokale Feldabdeckung und Kommunikation mobiler Teams. Die IP-Seite übernimmt Ferntransport, Remote-Zugriff, Plattformintegration, Aufzeichnung und Dispositionssteuerung.

Für Organisationen, die bereits Schmalbandfunk nutzen, schützt RoIP die bestehende Funkinvestition und ergänzt Remote-Dispatch, standortübergreifende Verbindung, zentrale Verwaltung und Integration in Führungsplattformen. Die Einsatzkräfte müssen ihre Bediengewohnheiten nicht ändern, während Disponenten eine größere und besser steuerbare Sprachführungsfähigkeit erhalten.

Wie das System funktioniert

Zugang zur Funksprache

Das RoIP-Gateway wird normalerweise über Audioein- und -ausgang, PTT-Steuerung, COR/SQL-Erkennung oder spezielle Funkadapterkabel mit einem Funkgerät, Repeater, einer Basisstation oder einem Fahrzeugfunkgerät verbunden. Wenn ein Einsatznutzer die PTT-Taste drückt, empfängt das Funkgerät Sprache aus dem HF-Kanal, und das Gateway erfasst das Audio und erkennt die Kanalaktivität.

Verschiedene Funkmarken und Modelle können unterschiedliche Audiopegel, Steckerbelegungen, PTT-Auslöseverfahren und Squelch-Statussignale haben. Eine korrekte Schnittstellenanpassung ist entscheidend für stabile Audioqualität, zuverlässige PTT-Steuerung und korrekte Kanalstatus-Erkennung.

Codierung und IP-Übertragung

Nach dem Empfang des Funk-Audios wandelt das Gateway das Sprachsignal in IP-Pakete um. Diese Pakete können dann über einen Satellitenrouter, ein Feldnetz, VPN, privates Netz oder einen gemischten Kommunikationspfad übertragen werden. Da Sprachverkehr deutlich weniger Bandbreite als Video benötigt, kann der Dienst oft auch dann erhalten bleiben, wenn die Satellitenbandbreite begrenzt ist oder mit anderen Anwendungen geteilt wird.

Für Notfall-Sprachführung muss die Planung besonders auf Latenz, Jitter, Paketverlust, Codec-Auswahl und Netzwerkpriorität achten. Ziel ist nicht nur die Übertragung von Audio, sondern auch die Erhaltung des schnellen Reaktionsgefühls der Push-to-Talk-Kommunikation.

PTT-Steuerung und bidirektionaler Betrieb

Ein RoIP-System muss bidirektionalen Betrieb unterstützen. Die Leitstelle soll den Feldfunkkanal hören können, Disponenten müssen aber auch zu den Einsatzteams zurücksprechen können. Wenn der Disponent auf der Konsole oder Softwareplattform eine PTT-Taste drückt, löst das Gateway das angeschlossene Funkgerät zur Übertragung über den HF-Kanal aus.

Dadurch wird die entfernte Leitstelle zu einem aktiven Teilnehmer im Feldfunknetz. Sie kann lokale Teams rufen, mehrere Gruppen koordinieren, Anweisungen geben und an der Notfallkommunikation teilnehmen, ohne sich physisch in der Funkabdeckung zu befinden.

Integration in die Dispositionsplattform

Sobald Funkkanäle mit IP verbunden sind, können sie in eine Dispositionsplattform integriert werden. Disponenten können Kanäle überwachen, Anrufe starten, Gruppen erstellen, Kommunikation aufzeichnen, Berechtigungen verwalten, Protokolle prüfen und mit anderen Systemen wie SIP-Telefonie, Beschallung, Videoüberwachung, GIS-Karten, Alarmsystemen und Incident-Management-Plattformen koordinieren.

Das ist der eigentliche Wert der RoIP-Integration. Der Funkkanal ist kein isoliertes Feldwerkzeug mehr, sondern wird zu einer verwalteten Kommunikationsressource innerhalb des umfassenderen Notfallführungsablaufs.

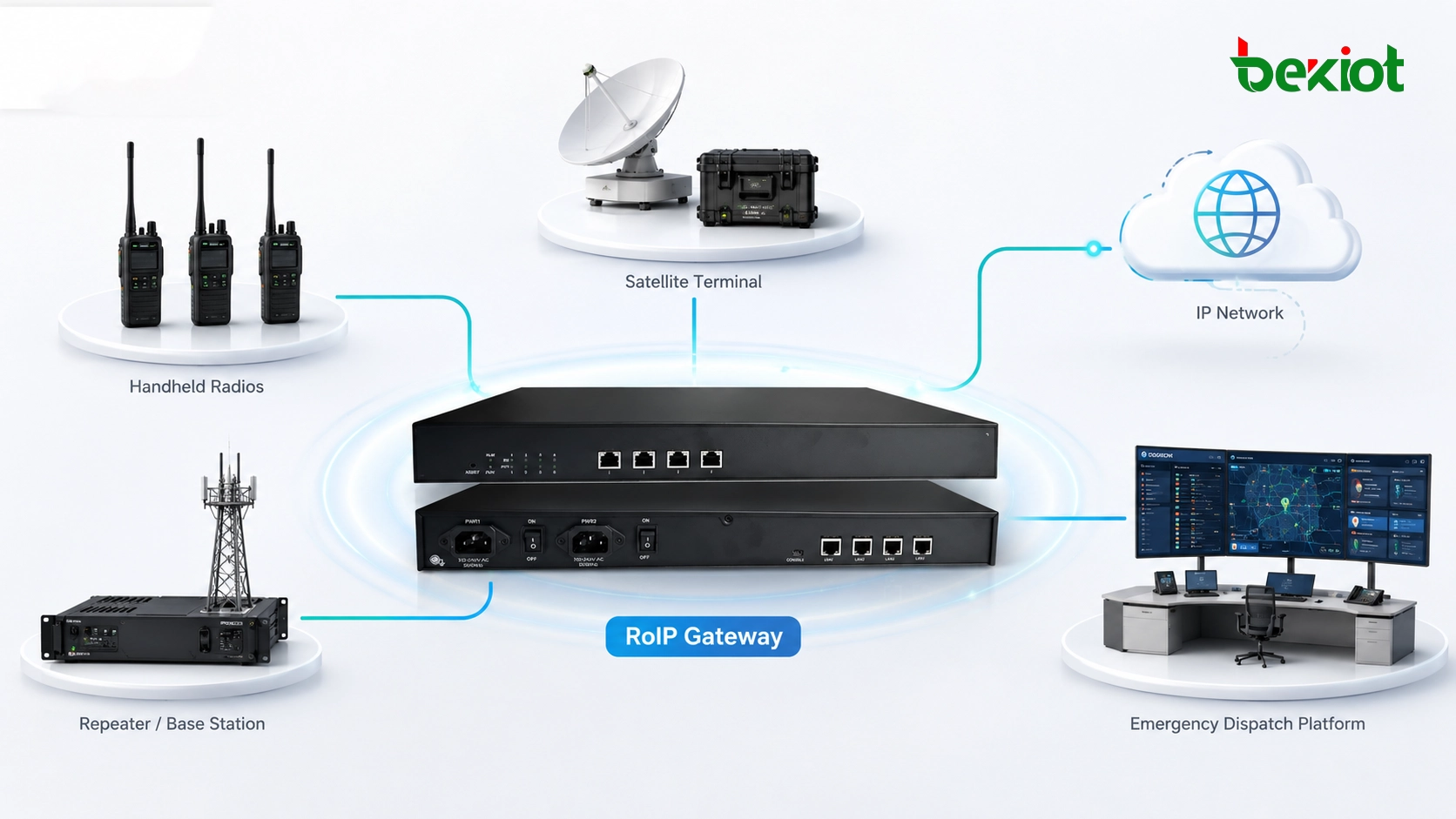

Eine praktische Architektur für die Felddisposition

Feldkommunikationsebene

Die Feldebene umfasst Handfunkgeräte, Fahrzeugfunkgeräte, Repeater, Basisstationen, tragbare Funkstationen, lokale Führungsstellen und manchmal Breitbandgeräte wie Kameras, Drohnen, Tablets und Smart Terminals. Schmalbandfunk bietet schnelle lokale Sprachabdeckung, während Breitbandgeräte Video, Daten, Ortung und Anwendungen unterstützen.

Zugangs- und Gateway-Ebene

Das RoIP-Gateway verbindet das lokale Funksystem mit dem IP-Netzwerk. Es verarbeitet Funk-Audiozugang, PTT-Steuerung, Kanalzustandserkennung, Codierung, Netzwerkübertragung und Plattformverbindung. In einigen Projekten werden mehrere Gateways in verschiedenen Bereichen eingesetzt, um mehrere Funkkanäle oder Abteilungen anzubinden.

Satelliten- und Netzwerkebene

Die IP-Transportebene kann Breitband-Satellitenkommunikation als Haupt-Backhaul oder als Ersatzpfad verwenden. Sie kann auch mit privater Glasfaser, Mikrowellenverbindungen, 4G/5G, breitbandigen Ad-hoc-Netzen oder lokalen Notfallnetzen zusammenarbeiten. Ein hybrides Design ist oft zuverlässiger als die Abhängigkeit von nur einer Übertragungsmethode.

Führungsanwendungsebene

In der Leitstelle verwenden Disponenten eine Dispositionskonsole, Sprachführungsplattform, SIP-System oder Unified-Communication-Plattform, um auf Feldfunkkanäle zuzugreifen. Das System kann außerdem Aufzeichnung, rollenbasierten Zugriff, Ereignisprotokolle, Gruppendisposition, Audiokonferenz, Notfalldurchsagen, GIS-Positionierung und abteilungsübergreifende Koordination unterstützen.

Wichtige Vorteile dieses Designs

Regionsübergreifender Funkzugang

Klassischer Funk ist durch HF-Abdeckung, Gelände, Repeater-Standorte und Entfernung begrenzt. Durch RoIP über Satellit oder andere IP-Verbindungen kann eine Leitstelle regionsübergreifend auf Feldfunkkanäle zugreifen. Das ist nützlich, wenn die rückwärtige Leitstelle weit vom Einsatzort entfernt ist.

Vertraute Bedienung für Einsatzteams

Feldnutzer können weiterhin Handfunkgeräte und standardisierte PTT-Abläufe verwenden. Das reduziert Schulungsaufwand und vermeidet Änderungen der Frontliniengewohnheiten während Notfällen. Das Upgrade erfolgt auf Gateway- und Plattformebene, nicht auf Verhaltensebene der Nutzer.

Zentralisiertes Mithören und Disponieren

Disponenten können mehrere Funkkanäle abhören, mit ausgewählten Gruppen sprechen, wichtige Kommunikation aufzeichnen und Einsatzteams von einer Plattform aus koordinieren. Das verbessert das Lagebewusstsein und reduziert die Notwendigkeit, mehrere unabhängige Funkkonsolen zu verwalten.

Bessere Resilienz in Gebieten mit schwacher Netzabdeckung

In abgelegenen Gebieten können öffentliche Mobilfunknetze ausfallen oder keine Abdeckung bieten. Satelliten-Backhaul kann einen unabhängigeren Kommunikationsweg bereitstellen. In Kombination mit lokaler Funkabdeckung unterstützt das System sowohl lokale Frontlinienkommunikation als auch Fernzugriff der Leitstelle.

Integration mit breiteren Notfallsystemen

Eine RoIP-basierte Architektur kann mit SIP-Telefonen, Dispositionskonsolen, Notruftelefonen, Beschallungssystemen, Alarmsystemen, Videoplattformen und GIS-Anwendungen verbunden werden. So wird Sprachführung Teil eines vollständigen Notfallreaktionsprozesses statt einer separaten Funkinsel.

Wichtige Planungsaspekte

Schnittstellenkompatibilität

Funksysteme unterscheiden sich nach Steckertyp, Audiopegel, PTT-Verfahren, Squelch-Signal, Kanalmodus und Betriebsablauf. Vor der Inbetriebnahme sollten Ingenieure prüfen, ob das Gateway die Schnittstelle des Funkgeräts, Repeaters, der Basisstation oder des Fahrzeugfunkgeräts korrekt unterstützt.

Latenz und PTT-Erlebnis

Satellitenverbindungen können höhere Latenz als Glasfaser oder terrestrische IP-Netze verursachen. Bei PTT-Kommunikation beeinflusst Latenz den natürlichen Rhythmus von Sprechen, Antworten und Gruppenkoordination. Die Lösung sollte unter realen Netzwerkbedingungen getestet werden, besonders für dringende Führungsszenarien.

Bandbreiten- und QoS-Planung

Sprachverkehr ist leichtgewichtig, aber Notfallstandorte können auch Video, Daten, GIS, Sensorberichte und Konferenzverkehr übertragen. Sprachführung sollte durch QoS, Traffic Shaping oder Netzwerkrichtlinien priorisiert werden, damit PTT-Kommunikation bei ausgelasteter Verbindung verfügbar bleibt.

Stromversorgung und Feldzuverlässigkeit

Felddisposition hängt häufig von Fahrzeugstrom, tragbaren Stromstationen, Generatoren, Solar-Backup oder temporären Batterien ab. Funkgateway, Satellitenterminal, Router und lokale Funkgeräte sollten für stabilen Betrieb im Außenbereich, in mobilen und temporären Einsatzbedingungen ausgelegt sein.

Sicherheit und Zugriffskontrolle

Da Funksprache Notfalleinsätze, Strafverfolgung, Arbeitssicherheit oder Führungsentscheidungen betreffen kann, sollte der IP-Backhaul mit VPN, Authentifizierung, Netzwerksegmentierung, Nutzerrechten und Protokollierung geschützt werden. Dispositionsaktionen sollten für Auswertung und Verantwortlichkeit nachvollziehbar sein.

Wo diese Lösung nützlich ist

Katastrophenreaktion und Rettung

Nach Erdbeben, Überschwemmungen, Erdrutschen, Taifunen oder großen Unfällen kann die öffentliche Kommunikationsinfrastruktur beschädigt sein. Eine Satellit-plus-Funk-Lösung kann die Führungsstimme zwischen Frontteam und rückwärtiger Leitstelle schnell wiederherstellen.

Waldbrandbekämpfung

Waldgebiete verfügen oft nicht über zuverlässige Mobilfunkabdeckung. Einsatzteams können Funk für lokale Kommunikation nutzen, während RoIP und Satelliten-Backhaul entfernten Leitstellen erlauben, dem Funkkanal beizutreten, Teams zu koordinieren und Anweisungen zu geben.

Bergwerke, Tunnel und unterirdische Räume

Unterirdische Umgebungen leiden unter Signalverlust, komplexen Strukturen und begrenzter Abdeckung. Funkrepeater und lokale drahtlose Systeme können Feldabdeckung bieten, während Gateways und Backhaul-Verbindungen den Standort mit der Leitstelle an der Oberfläche verbinden.

Energie, Häfen und Industrieanlagen

Öl- und Gasstandorte, Kraftwerke, Häfen, Chemieparks und entfernte Industriegebiete benötigen oft zuverlässige Sprachkoordination über große Flächen. RoIP-Integration ermöglicht verschiedenen Funkzonen und Leitstellen eine effizientere Zusammenarbeit.

Verkehr und Großveranstaltungen

Autobahnen, Eisenbahnen, Flughäfen, Logistikknoten und große öffentliche Veranstaltungen benötigen schnelle Kommunikation zwischen mobilen Teams, Kontrollräumen und Leitstellen. Ein RoIP-Gateway kann lokale Funknutzer mit breiteren Dispositions- und Sicherheitssystemen verbinden.

Anwendungshinweis für BK-ROIP4

Für Projekte, die bestehende Funkkanäle mit IP-Disposition oder Satelliten-Backhaul verbinden müssen, kann das Becke Telcom BK-ROIP4 ROIP Gateway als praktisches Zugangsgerät in Betracht gezogen werden. Es eignet sich für Szenarien, in denen Feldfunkgeräte, Repeater, Dispositionsplattformen, SIP-Kommunikation und Notfallführungssysteme zusammenarbeiten müssen, ohne alle Frontlinien-Funkgeräte zu ersetzen.

In einer satellitengestützten Notfall-Sprachführungslösung kann BK-ROIP4 am Einsatzort, im Führungsfahrzeug, im Repeaterraum oder in einer temporären Leitstelle positioniert werden. Es hilft, Funksprache und PTT-Steuerung in netzwerkzugängliche Kommunikationsressourcen umzuwandeln und erleichtert die Integration von Funk mit Becke Telcom Dispatch, Industrietelefonen, Notfalldurchsagen, Alarmverknüpfung und Unified-Communication-Systemen.

Breitband-Satellitenkommunikation erweitert das Netzwerk. RoIP-Integration erweitert die Führungsstimme. Zusammen verwandeln sie isolierte Funkkanäle in regionsübergreifende Notfallkommunikationsressourcen.

Fazit

Breitband-Satellitenkommunikation und Schmalbandfunk sind keine konkurrierenden Technologien. Sie lösen unterschiedliche Teile des Notfallkommunikationsproblems. Satellitenverbindungen bieten IP-Backhaul über große Entfernungen, während Funk schnelle, einfache und zuverlässige Feld-Sprachkommunikation bereitstellt.

Die Brücke zwischen beiden ist RoIP. Durch die Verbindung von Funkgeräten, Repeatern, Basisstationen und Fahrzeugfunkgeräten mit einem IP-Netz ermöglicht ein RoIP-Gateway regionsübergreifende Disposition, Remote-PTT-Zugriff, zentrale Überwachung, Aufzeichnung und Mehrsystemkopplung.

Für Notfallmanagement, öffentliche Sicherheit, Bergbau, Verkehr, Energie, Waldbrandbekämpfung, Industrieparks und entfernte Einsätze bietet diese Architektur eine praktische Möglichkeit, die Zuverlässigkeit von Schmalbandfunk mit der Reichweite der Breitband-Satellitenkommunikation zu kombinieren.

FAQ

Warum Schmalbandfunk nutzen, wenn Satellitenkommunikation bereits verfügbar ist?

Satellitenkommunikation bietet Netzwerkübertragung über große Entfernungen, aber Schmalbandfunk bleibt für lokale PTT-Kommunikation praktisch. Funk ist schnell, einfach, bandbreiteneffizient und den Einsatzteams vertraut.

Was macht ein RoIP-Gateway in diesem System?

Ein RoIP-Gateway verbindet Funk-Audio, PTT-Steuerung und Kanalstatus mit einem IP-Netz. Es ermöglicht entfernten Leitstellen, über Satellit oder andere IP-Verbindungen lokale Funkkanäle zu hören und darüber zu sprechen.

Kann die Leitstelle direkt mit Feldfunknutzern sprechen?

Ja. Mit korrekter PTT-Steuerung und passender Funk-Schnittstellenanpassung können Disponenten von der Führungsplattform über das RoIP-Gateway und das angeschlossene Funkgerät zu Feldfunknutzern sprechen.

Beeinflusst Satellitenlatenz die PTT-Kommunikation?

Das kann der Fall sein. Satellitenverbindungen können höhere Latenz als terrestrische Netze verursachen. Das System sollte mit realen PTT-Abläufen, geeigneten Codecs, Jitter-Behandlung und QoS-Einstellungen getestet werden.

Ist diese Lösung für bestehende Funksysteme geeignet?

Ja. Einer der wichtigsten Vorteile von RoIP besteht darin, bestehende Funkgeräte, Repeater, Basisstationen oder Fahrzeugfunkgeräte mit modernen IP-Dispositionssystemen zu verbinden, ohne Feldnutzer zu zwingen, ihre normale Funkbedienung zu ändern.
