In Tunneln, unterirdischen Versorgungsgängen, Bergwerksstollen und anderen geschlossenen Räumen ist Notfallkommunikation häufig durch begrenzte Signalabdeckung, instabile Übertragungswege, isolierte Systeme und verzögerte Führungsreaktionen geprägt. Eine zuverlässige Lösung muss mehr leisten als nur Sprachabdeckung im Tunnel bereitzustellen. Sie sollte Feldpersonal, vorgeschobene Einsatzfahrzeuge und die entfernte Leitstelle in einem koordinierten Kommunikationsablauf verbinden.

Diese Lösung nutzt schmalbandige selbstorganisierende Funkvernetzung, Zugang über Einsatzfahrzeuge, Mehrfach-Backhaul und eine Dispatch-Konsole, um eine dreistufige Koordinationsarchitektur aufzubauen. Sie hilft, Kommunikationsinseln in geschlossenen Umgebungen zu überwinden, und ermöglicht Sprachdispatching in Echtzeit vom Einsatzort bis zur Leitstelle.

Kommunikationsherausforderungen in geschlossenen Tunnelumgebungen

Tunnelkommunikation ist schwierig, weil die Betriebsumgebung räumlich geschlossen, lang und schmal ist und häufig durch Betonbauwerke, Gesteinsschichten, Metallausrüstung, Kurven, Steigungen und elektromagnetische Störungen beeinflusst wird. Öffentliche Mobilfunksignale können schwach oder nicht verfügbar sein, und herkömmliche Funkabdeckung erreicht ohne geeignetes Relaisdesign nicht jeden Arbeitsabschnitt.

In vielen Projekten wird im Tunnel ein schmalbandiges selbstorganisierendes Netz eingesetzt. Ein solches System ist nicht auf öffentliche Netze oder feste Basisstationen angewiesen. Stattdessen leiten Kommunikationsknoten Signale automatisch untereinander weiter und helfen den Arbeitern, eine grundlegende Sprachkommunikation im Tunnel aufrechtzuerhalten.

Interne Abdeckung allein reicht jedoch nicht aus. Wenn das Tunnelkommunikationssystem vom externen Führungssystem getrennt bleibt, kann das Team im Tunnel zwar sprechen, aber Feldinformationen erreichen die Leitstelle möglicherweise nicht rechtzeitig. Dadurch entsteht eine Dispatch-Lücke zwischen der Ausführung vor Ort und der Entscheidung im Hintergrund.

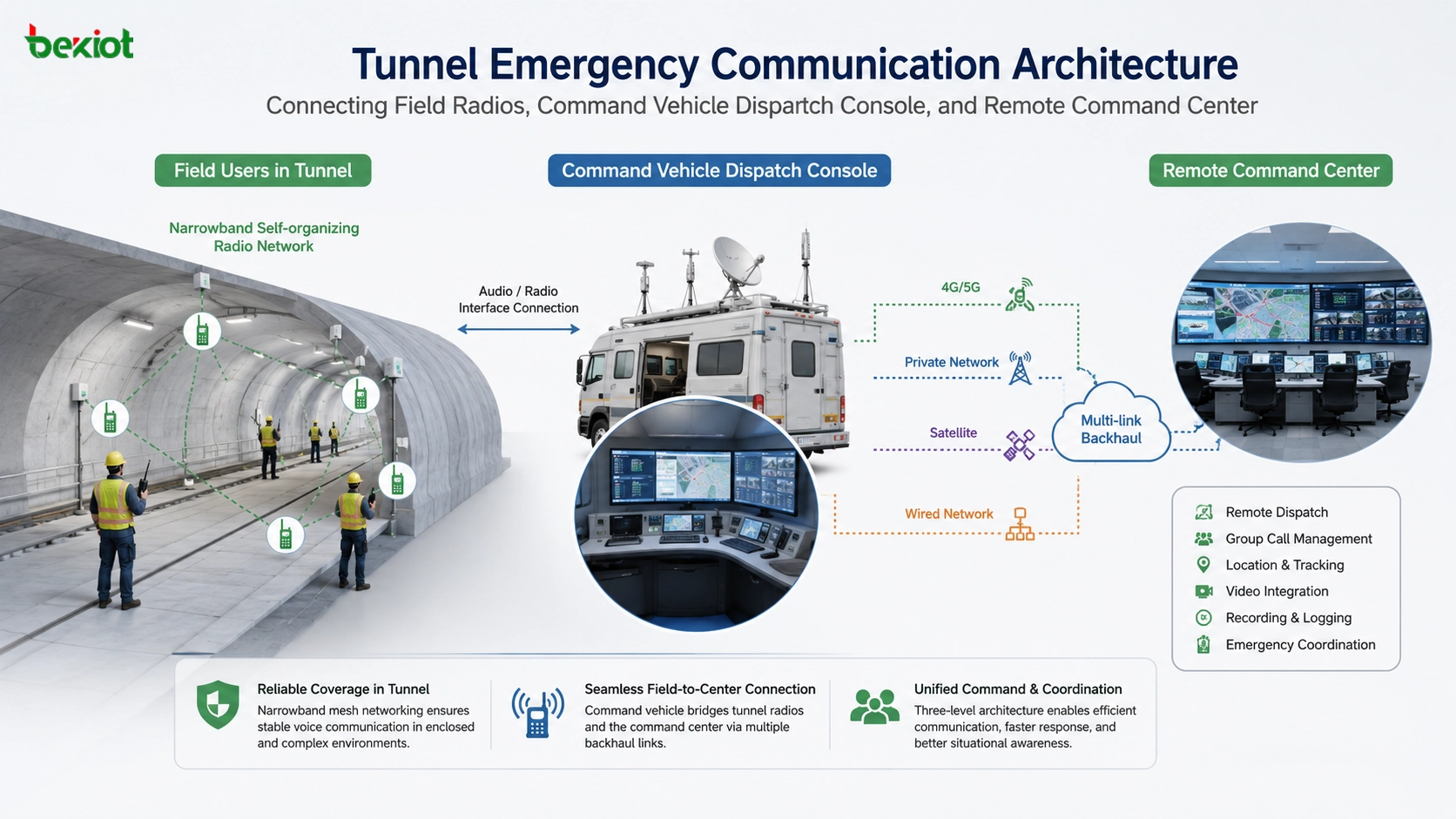

Aufbau eines dreistufigen Koordinationsmodells

Eine praktische Lösung für Tunnel-Notfallkommunikation sollte drei operative Ebenen verbinden: die Feldebene im Tunnel, die vorgeschobene Führungsebene nahe dem Tunneleingang und die rückwärtige Leitstelle. Jede Ebene hat eine andere Rolle, aber alle Ebenen müssen Sprachkommunikation und Betriebsinformationen in Echtzeit teilen.

Feldebene im Tunnel

Die Feldebene nutzt schmalbandige selbstorganisierende Netzgeräte und Sprechfunkterminals. Arbeiter, Wartungsteams, Rettungskräfte, Inspektionspersonal und Sicherheitsaufsicht können im Tunnel per Sprachruf kommunizieren. Die automatische Weiterleitung zwischen Knoten verbessert die Kontinuität der Abdeckung und unterstützt Kommunikation in Bereichen, in denen gewöhnliche Netzsignale schwer aufrechtzuerhalten sind.

Vorgeschobene Führungsebene im Einsatzfahrzeug

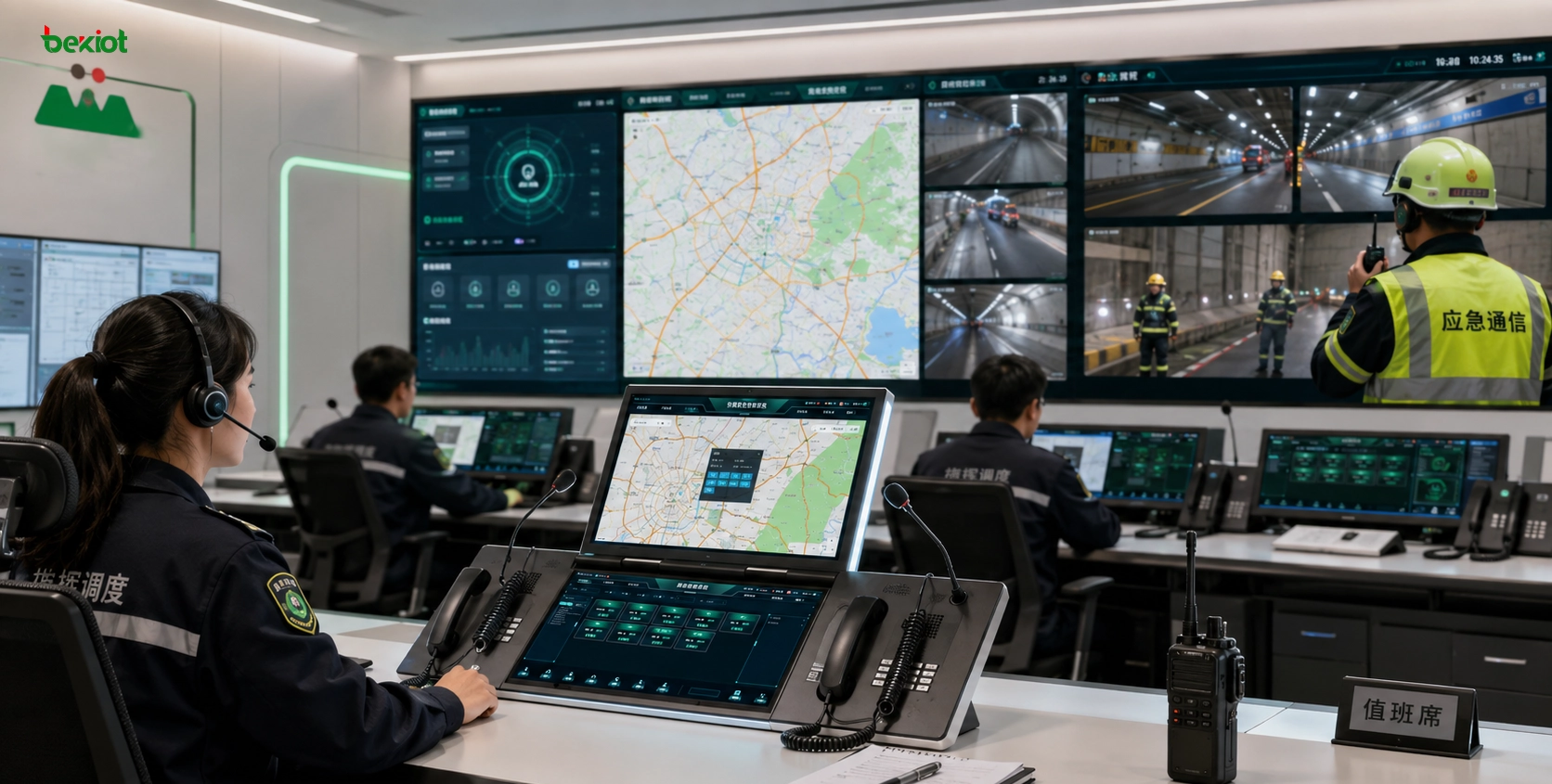

Ein Einsatzfahrzeug wird außerhalb des Tunnels als Koordinationspunkt vor Ort eingesetzt. Im Fahrzeug verbindet sich eine Dispatch-Konsole über Audiozugang, Funkinterface-Kopplung oder andere Integrationsmethoden mit dem Tunnel-Funksystem. So kann das vorgeschobene Führungsteam Feldnutzer von einer zentralen Bedienposition aus überwachen, anrufen, gruppenweise rufen und koordinieren.

Ebene der rückwärtigen Leitstelle

Die rückwärtige Leitstelle verbindet sich mit dem Einsatzfahrzeug über öffentliches Netz, privates Netz, 4G/5G, Satellit oder andere verfügbare Backhaul-Verbindungen. Nach dem Verbindungsaufbau kann die Leitstelle am Remote-Dispatch teilnehmen, Feldmeldungen empfangen, Entscheidungen unterstützen und bei Bedarf zusätzliche Ressourcen koordinieren.

Wie die Dispatch-Konsole die Tunnel-Funkkommunikation erweitert

Die Führungs-Dispatch-Konsole ist die zentrale Brücke zwischen Tunnel-Funknutzern und Leitstelle. Sie empfängt Sprache aus dem schmalbandigen selbstorganisierenden Funksystem, verwaltet Anrufe und Gruppen und leitet die Kommunikation an das externe Führungsnetz weiter. Tunnelarbeiter sind dadurch nicht mehr auf eine isolierte lokale Funkgruppe beschränkt.

Die Konsole kann mehrere Kommunikationsressourcen unterstützen, darunter schmalbandigen Funk, Push-to-Talk über öffentliche Netze, privaten Funk, IP-Sprache, Leitstellenkommunikation und Audiozugang auf Dispatch-Seite. So können verschiedene Teams über einen koordinierten Ablauf kommunizieren, statt getrennte Kommunikationssysteme zu betreiben.

Für die Notfallreaktion ist der Nutzen klar: Feldteams können Ereignisse schnell melden, das vorgeschobene Führungsteam kann sofortige Maßnahmen organisieren, und die rückwärtige Leitstelle kann Remote-Koordination leisten. Dadurch entsteht ein geschlossener Ablauf von der Ereigniserkennung über die Führungsentscheidung bis zur Ausführung vor Ort.

Kernfähigkeiten für die Kommunikation vom Feld zur Leitstelle

Mehrsystemzugang

Notfallstandorte können unterschiedliche Kommunikationsendgeräte nutzen, darunter schmalbandige Mesh-Funkgeräte, Handfunkgeräte, Fahrzeugfunkgeräte, PTT-Geräte über öffentliche Netze, IP-Telefone oder Leitstellenendpunkte. Eine flexible Dispatch-Konsole sollte Mehrsystemzugang unterstützen, damit verschiedene Kommunikationsressourcen von einer Bedienposition aus koordiniert werden können.

Schnelle Terminal-Anbindung

In Notfallszenarien ist die Einsatzgeschwindigkeit entscheidend. Terminal-Docking ermöglicht es, Funkgeräte oder Kommunikationszugangsgeräte direkt anzuschließen, ohne das ursprüngliche System neu aufzubauen. Dies eignet sich für temporäre Rettungseinsätze, Bauunfälle, Tunnelwartung, Katastrophenhilfe und schnelle Einsatzfahrzeugbereitstellung.

Mehrere Backhaul-Optionen

Tunnel-Notfallkommunikation sollte nicht von einer einzelnen Verbindung abhängen. Eine praktische Lösung kann je nach Standortumgebung 4G/5G, private Netze, kabelgebundenes Breitband, Richtfunk, Satellit oder andere verfügbare Verbindungen nutzen. Mehrere Backhaul-Optionen erhöhen die Ausfallsicherheit, wenn eine Verbindung instabil wird.

Visuelle Dispatch-Bedienung

Eine Dispatch-Konsole sollte eine klare Bedienoberfläche für Anrufe, Gruppenrufe, Kanalwechsel, Überwachung und Notfallkoordination bieten. Dies reduziert die Belastung des Bedienpersonals und hilft dem vorgeschobenen Führungsteam, im Einsatzfahrzeug schnell zu reagieren.

Mobiler Einsatz

Die Lösung sollte eine schnelle Verlegung mit dem Einsatzfahrzeug unterstützen. Das ist wichtig für Tunnelrettung, Unfälle in Straßentunneln, unterirdische Bauarbeiten, temporäre Wartung, Notfallübungen und andere Szenarien, in denen Kommunikationsinfrastruktur schnell in der Nähe des Ereignisortes aufgebaut werden muss.

Einsatzmöglichkeiten der Becke Telcom DSC-Konsolen

In Projekten, die eine professionellere vorgeschobene Führungsposition erfordern, können Dispatch-Konsolen der Becke Telcom DSC-Serie als Teil der Einsatzfahrzeug- oder festen Kontrollraumkonfiguration eingesetzt werden. Die Doppelhörer-Konsole DSC-BD215S eignet sich beispielsweise für Bediener, die getrennte Rufpositionen oder Zweikanalbearbeitung benötigen, während die Doppelbildschirm-Konsole DSC-238 für visuelles Dispatching, Mehrsystemüberwachung und kontrollraumähnlichen Betrieb geeignet ist.

Diese Konsolen kommen infrage, wenn Tunnel-Funkkommunikation in eine breitere Führungsplattform, ein IP-Dispatch-System, einen Notfallreaktionsablauf oder eine Multi-Team-Koordinationsumgebung erweitert werden muss. Die Produktauswahl sollte sich nach Anzahl der Bediener, Kommunikationsressourcen, Anzeigeanforderungen und projektbezogenem Dispatch-Ablauf richten.

Ein gutes Tunnelkommunikationsdesign sollte nicht nur die Abdeckung im Tunnel lösen, sondern auch sicherstellen, dass Feldsprache, vorgeschobene Führung und rückwärtige Entscheidung in einer zuverlässigen Kette verbunden sind.

Betrieblicher Wert für Notfall- und Industriestandorte

Kommunikationsisolation aufbrechen

Durch die Verbindung des schmalbandigen Funksystems im Tunnel mit dem externen Führungssystem löst die Lösung das häufige Problem der Kommunikationsisolation. Feldnutzer können weiterhin Funkgeräte verwenden, die für die Tunnelumgebung geeignet sind, während Einsatzfahrzeug und Leitstelle Zugriff auf denselben Kommunikationsfluss erhalten.

Führungseffizienz verbessern

Die dreistufige Struktur bildet einen klaren Ablauf: Ausführung im Feld, vorgeschobene Führung und rückwärtige Entscheidungsunterstützung. Dadurch werden Verzögerungen durch manuelle Nachrichtenweitergabe reduziert, und Führungskräfte können Personal, Ausrüstung, Rettungsteams und Wartungsressourcen effizienter koordinieren.

Schnellen Notfalleinsatz unterstützen

Da Einsatzfahrzeug und Dispatch-Konsole nahe dem Tunneleingang bereitgestellt werden können, lässt sich das System für temporäre Ereignisse schnell einrichten. Es eignet sich für Rettungseinsätze, Notfallübungen, Baustellenschutz, Unfallbearbeitung und kurzfristige Betriebsunterstützung.

Bestehende Kommunikationsinvestitionen schützen

Die Lösung erfordert keinen vollständigen Austausch vorhandener schmalbandiger Funkgeräte oder Feldterminals. Stattdessen schafft sie eine Interconnection-Schicht zwischen Tunnelsystem und Führungssystem. Das senkt Upgrade-Kosten und bewahrt vertraute Bediengewohnheiten des Feldpersonals.

Typische Anwendungsszenarien

Tunnel-Notfallkommunikation eignet sich für Straßentunnel, Eisenbahntunnel, U-Bahn-Bauabschnitte, unterirdische Versorgungsgänge, Bergwerke, Wasserkrafttunnel, kommunale Leitungsstollen, Tiefgaragen und große unterirdische Industrieflächen. Diese Standorte benötigen häufig stabile Sprachkommunikation, schnelle Führungsreaktion und Koordination zwischen internen Teams und externen Kontrollräumen.

Bei Notfallrettung hilft das System Rettungsteams, über geschlossene Bereiche hinweg zu kommunizieren und Zustände an das vorgeschobene Einsatzfahrzeug zu melden. Beim Tunnelbau und bei der Wartung unterstützt es tägliche Disposition, Sicherheitsaufsicht, Gerätekoordination und Unfallreaktion. In unterirdischen Versorgungsgängen unterstützt es Betreiber bei Inspektion, Wartung, Sicherheit und Notfallbehandlung.

Bereitstellungsplanung und technische Hinweise

Vor der Bereitstellung sollten Ingenieure Tunnellänge, Struktur, Kurvenpunkte, Steigungsabschnitte, Baumaterialien, Funklöcher, Stromverfügbarkeit, Abstellort des Einsatzfahrzeugs und Backhaul-Netzbedingungen bewerten. Diese Faktoren beeinflussen direkt Knotenplatzierung, Relaisleistung, Sprachqualität und Kommunikationsstabilität.

Das Projektteam sollte auch die Kommunikationsmatrix definieren. Nicht jeder Nutzer benötigt Zugriff auf jede Gruppe. Das Design sollte klären, welche Tunnelteams miteinander sprechen können, welche Gruppen vom vorgeschobenen Einsatzfahrzeug überwacht werden, welche Anrufe an die rückwärtige Leitstelle eskaliert werden und wie Notfallprioritäten behandelt werden.

Tests sind vor der offiziellen Nutzung unerlässlich. Sprachklarheit, Relaisverzögerung, Verhalten von Gruppenrufen, Bedienung der Dispatch-Konsole, Stabilität von 4G/5G oder privaten Netzen, Satelliten-Backup, Stromredundanz und Bedienverfahren sollten unter realistischen Feldbedingungen geprüft werden.

Langfristige Erweiterungsmöglichkeiten

Sobald die Sprachkommunikationskette aufgebaut ist, kann dieselbe Architektur Videoüberwachung, GIS-Positionierung, Notfallalarmkopplung, Aufzeichnung, Ereignisprotokolle, öffentliche Beschallung und Führungsplattformintegration unterstützen. So kann sich das System von einer einfachen Sprachbrücke zu einer umfassenderen Plattform für Notfallführung und Lagebewusstsein entwickeln.

Für Organisationen, die mehrere Tunnel oder unterirdische Standorte betreiben, kann die Architektur standardisiert werden. Eine einheitliche Dispatch-Zentrale kann mehrere Feldsysteme, Einsatzfahrzeuge und lokale Reaktionsteams verbinden und so ein wiederholbares Modell für Notfallkommunikation über verschiedene Projekte hinweg schaffen.

Fazit

Eine Lösung für Tunnel-Notfallkommunikation muss mehr verbinden als nur Personen im Tunnel. Sie muss Feldteam, vorgeschobenes Einsatzfahrzeug und rückwärtige Leitstelle in einer stabilen Kommunikationskette verknüpfen. Durch Kombination von schmalbandiger selbstorganisierender Funkabdeckung, Einsatzfahrzeugzugang, Mehrfachübertragung und Dispatch-Konsole kann die Lösung Kommunikationsisolation beseitigen und die Notfallkoordination verbessern.

Für Tunnelrettung, unterirdischen Bau, Versorgungsgangmanagement und industrielle Notfallreaktion bietet diese Architektur hohen praktischen Wert. Sie unterstützt schnelle Bereitstellung, Mehrsystemzugang, zuverlässigen Dispatch und künftige Erweiterung in Richtung Video, Alarme, Aufzeichnung und einheitliche Führungsplattformen.

FAQ

Warum ist Tunnelkommunikation schwierig?

Tunnelkommunikation ist schwierig, weil geschlossene Strukturen, lange Entfernungen, Kurven, Beton, Gesteinsschichten und unterirdische Bedingungen Funksignale blockieren oder schwächen können. Ein relaisbasiertes schmalbandiges selbstorganisierendes Netz kann die interne Sprachabdeckung verbessern.

Welche Rolle hat das Einsatzfahrzeug?

Das Einsatzfahrzeug dient als vorgeschobener Führungspunkt nahe dem Tunneleingang. Es verbindet das Tunnel-Funksystem mit der externen Leitstelle und ermöglicht dem Führungspersonal vor Ort, Feldteams effizienter zu koordinieren.

Kann das System ohne Austausch vorhandener Funkgeräte arbeiten?

In vielen Projekten ja. Terminal-Docking und Audiozugangsmethoden können vorhandene Funkgeräte oder schmalbandige Kommunikationssysteme mit einer Dispatch-Konsole verbinden, ohne das gesamte Feldkommunikationssystem zu ersetzen.

Welche Verbindungen können zwischen Einsatzfahrzeug und Leitstelle genutzt werden?

Je nach Projektumgebung kann das System 4G/5G, private Netze, kabelgebundenes Breitband, Richtfunk, Satellit oder andere verfügbare Übertragungswege nutzen, um das Einsatzfahrzeug mit der entfernten Leitstelle zu verbinden.
