In vielen Funkkommunikationsprojekten müssen Teams in unterschiedlichen Regionen miteinander sprechen, obwohl ihre Walkie-Talkies durch die Funkreichweite begrenzt sind. Wenn zwei Arbeitsbereiche weit voneinander entfernt liegen, ist direkte Funkkommunikation möglicherweise nicht möglich. Klassische Methoden erfordern oft eine komplexe Repeater-Bereitstellung, den Aufbau privater Netze oder eine tiefgehende Systemintegration.

Ein praktischerer Ansatz ist der Einsatz eines ROIP-Gateways, das Funksprachsignale in IP-basierte Sprachübertragung umwandelt. Mit dieser Architektur können Funkkanäle an verschiedenen Standorten über ein bestehendes IP-Netz abgebildet und verbunden werden, sodass Benutzer an Standort A und Standort B kommunizieren können, als würden sie im selben Funksystem arbeiten.

Warum Funkkommunikation über große Entfernungen einen anderen Ansatz braucht

Walkie-Talkies sind effizient für lokale Gruppenkommunikation, ihre Reichweite wird jedoch durch Sendeleistung, Gelände, Antennenhöhe, Gebäudeabschattung und Repeater-Verfügbarkeit begrenzt. Wenn zwei Teams weit voneinander entfernt sind, zum Beispiel in zwei Industriestandorten, zwei Städten, zwei Tunnelabschnitten oder zwei regionalen Betriebszentren, kann gewöhnliche Funkkommunikation die Entfernung nicht immer abdecken.

In dieser Situation gibt es normalerweise mehrere technische Optionen. Eine Methode ist der Aufbau eines Mehrfach-Repeater-Systems. Eine andere Methode ist die Verbindung zweier kompletter Funksysteme über eine IP-basierte Kommunikationsplattform. Beide Optionen können funktionieren, erfordern jedoch möglicherweise Engineering-Planung, Netzplanung, Kompatibilitätsprüfungen der Geräte und höhere Bereitstellungskosten.

Für Projekte mit einer kleinen Anzahl fester Kanäle kann ein ROIP-Gateway einen einfacheren Weg bieten. Es erfordert weder den Austausch bestehender Funkgeräte noch eine Änderung der Benutzergewohnheiten oder den Neuaufbau des gesamten Kommunikationssystems. Stattdessen verbindet es ausgewählte Funkkanäle an verschiedenen Standorten und leitet Sprache über IP-Verbindungen weiter.

Lösungsszenario: zwei Standorte, vier Kanäle, 100 km Entfernung

Betrachten wir ein typisches Projekt. Standort A und Standort B verfügen jeweils über ein bestehendes Funksystem. Jeder Standort nutzt vier Funkkanäle für unterschiedliche Teams, etwa Sicherheit, Instandhaltung, Betrieb und Notfallreaktion. Die beiden Standorte liegen etwa 100 km auseinander, aber zwischen ihnen ist eine Netzwerkverbindung verfügbar.

Das Projektziel ist klar: Benutzer auf Kanal 1 an Standort A sollen mit Benutzern auf Kanal 1 an Standort B sprechen können. Kanal 2 soll mit Kanal 2, Kanal 3 mit Kanal 3 und Kanal 4 mit Kanal 4 verbunden werden. Feldbenutzer sollen ihre vorhandenen Walkie-Talkies und Mobilfunkgeräte weiter nutzen, ohne ihre tägliche Bedienung zu ändern.

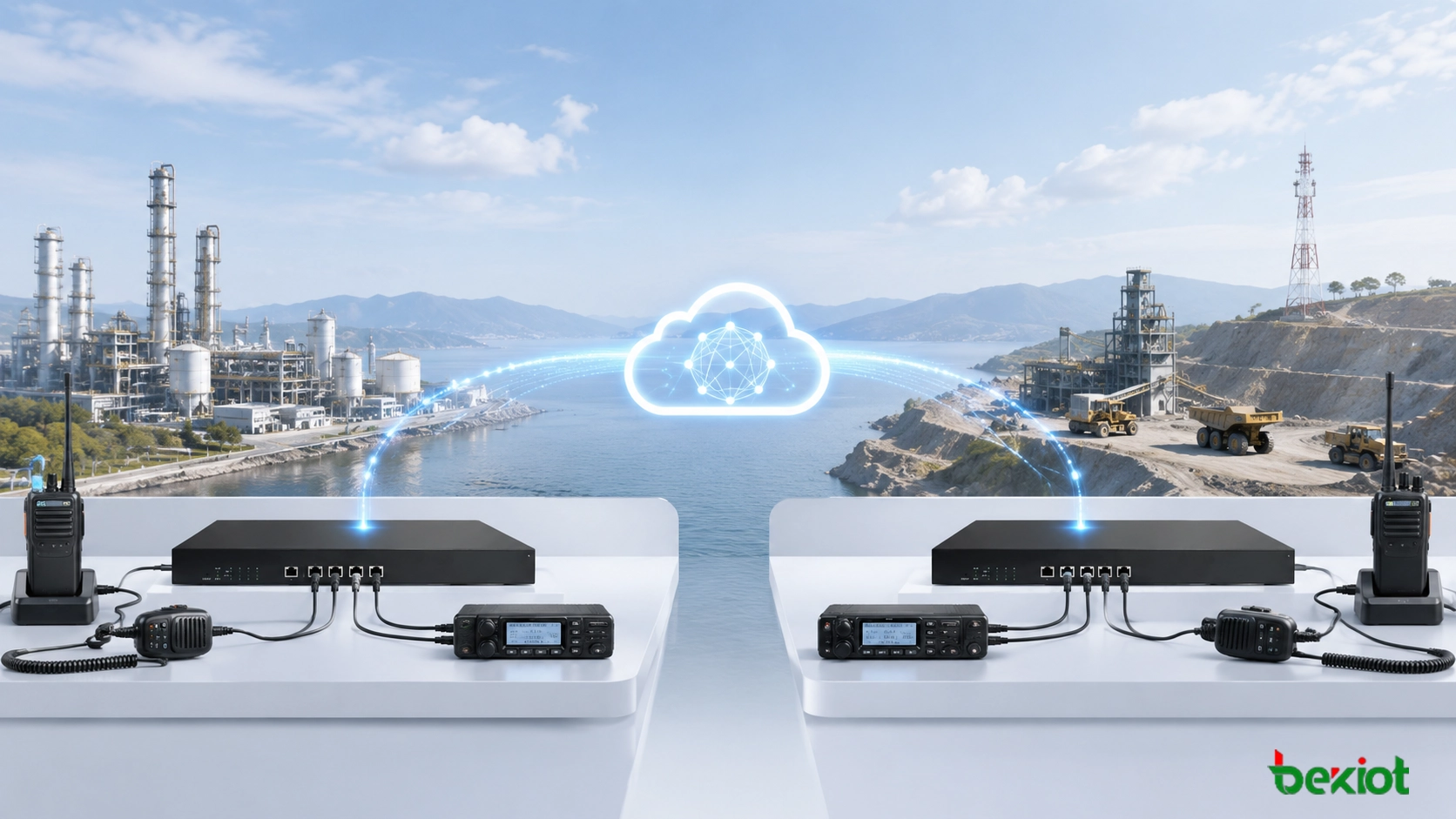

Dazu kann an Standort A ein 4-Port-ROIP-Gateway und an Standort B ein weiteres 4-Port-ROIP-Gateway bereitgestellt werden. Jedes Gateway wird über kundenspezifische Kabel mit vier Mobilfunkgeräten oder Basisfunkgeräten verbunden. Diese Funkgeräte dienen als funkseitige Zugangspunkte für die vier lokalen Kanäle.

Wie die Architektur funktioniert

Das ROIP-Gateway verbindet sich über kundenspezifische Audio- und Steuerkabel mit den Funkterminals. Es empfängt Sprache vom Funkgerät, wandelt das Audio in IP-basierte Sprachübertragung um und sendet es an das Gateway am anderen Standort. Auf der Empfangsseite gibt das entfernte Gateway das Audio an das entsprechende Funkterminal aus, das die Sprache anschließend in den lokalen Funkkanal sendet.

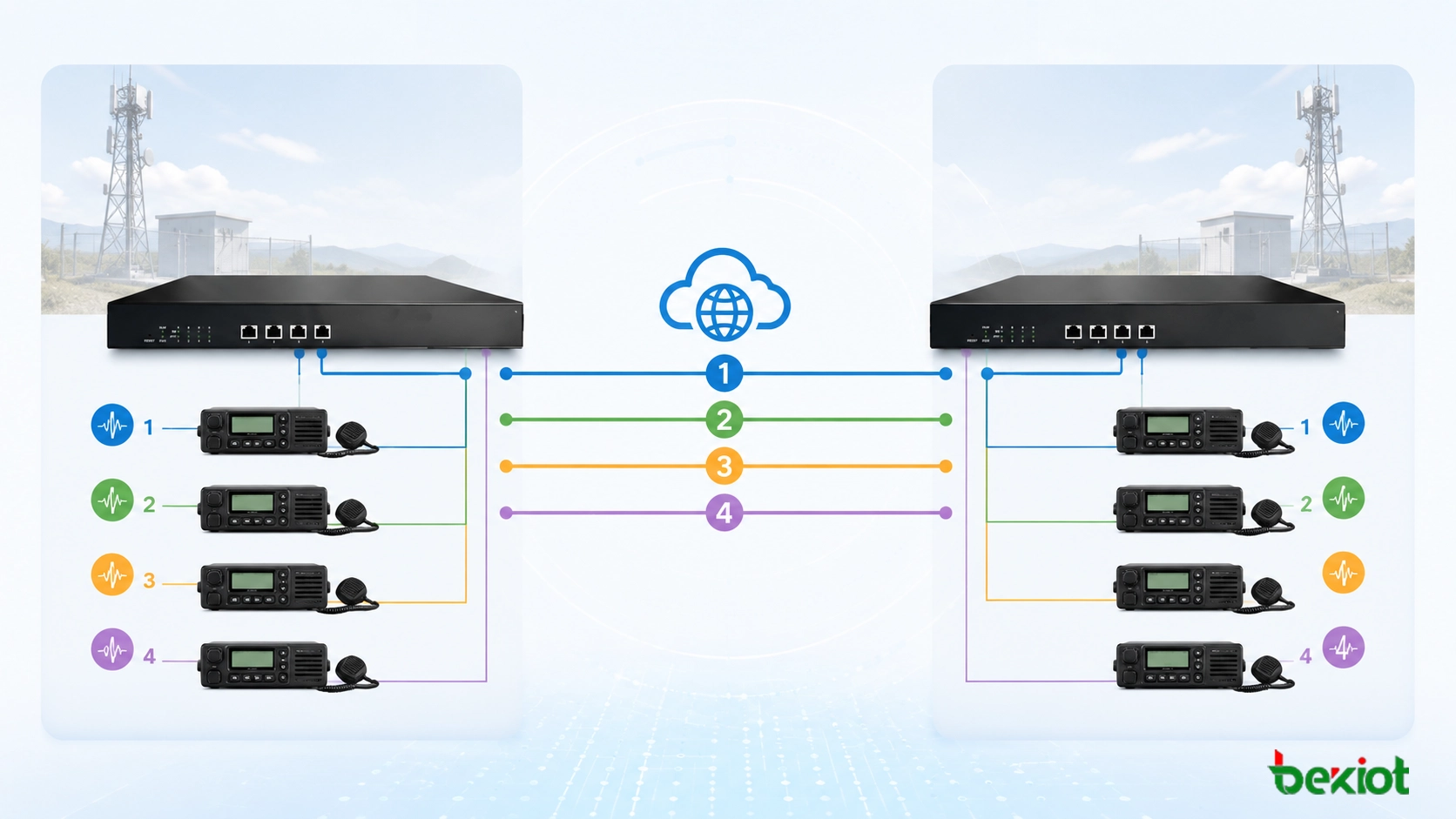

Wenn ein Benutzer auf Kanal 1 an Standort A spricht, empfängt das Funkgerät an Standort A die Sprache, das ROIP-Gateway wandelt sie um und leitet sie über das IP-Netz weiter, und das Gateway an Standort B sendet die Sprache an das Funkgerät für Kanal 1 an Standort B. Benutzer, die auf Kanal 1 an Standort B hören, können die Nachricht empfangen. Dieselbe Logik funktioniert in Gegenrichtung, sodass die Kommunikation bidirektional ist.

Diese Kanal-zu-Kanal-Zuordnung schafft eine vorhersehbare Kommunikationsstruktur. Bediener müssen im täglichen Betrieb keine komplizierten Routing-Regeln verwalten. Jede Funkgruppe behält ihre ursprüngliche Kanalidentität, während das ROIP-Gateway den regionsübergreifenden Transport im Hintergrund übernimmt.

Trägererkennung verbessert die Reaktionsgeschwindigkeit

Ein wichtiges technisches Detail ist die Auslösemethode. Einige Funk-Interconnection-Lösungen verwenden VOX oder VAD, wobei das System Sprachaktivität erkennt und dann die Übertragung aktiviert. Diese Methode ist bequem, kann aber Verzögerungen, abgeschnittene erste Silben oder Fehlauslösungen in lauten Umgebungen verursachen.

Eine reaktionsschnellere Methode ist die Nutzung der Trägererkennung oder eines entsprechenden Funksignaleingangs vom verbundenen Mobilfunkgerät. Wenn das Funkgerät ein gültiges Trägersignal empfängt, kann das Gateway den entfernten Übertragungspfad sofort aktivieren. Dies reduziert Verzögerungen und sorgt für ein stabileres Push-to-Talk-Erlebnis.

Bei regionsübergreifender Funkkommunikation ist geringe Latenz wichtig. Feldbenutzer erwarten, dass Funkkommunikation direkt und natürlich wirkt. Trägerbasiertes Auslösen kann die Interconnection besser für Leitstellenbetrieb, Sicherheit, Notfallkoordination und industrielle Abläufe geeignet machen, bei denen schnelle Reaktion entscheidend ist.

Wo Becke Telcom in diese Projektart passt

Becke Telcom kann berücksichtigt werden, wenn Kunden eine praktische Radio-to-IP-Interconnection-Lösung für Industriestandorte, Verkehrsnetze, Notfallteams, Logistikhöfe, Energieanlagen oder regionale Dispositionssysteme benötigen. Ein Becke Telcom ROIP-Gateway kann helfen, vorhandene Funkressourcen mit IP-Kommunikation, Leitstellenplattformen oder Command-Center-Workflows zu verbinden.

In Projekten mit mehreren festen Kanälen kann ein Modell wie das BK-ROIP4 ROIP Gateway als einfache und skalierbare Interconnection-Schicht eingesetzt werden. Die endgültige Konfiguration sollte anhand der Anzahl der Funkkanäle, der Kabelschnittstellenanforderungen, der PTT-Steuerungsmethode, des Netzzustands, der Redundanzanforderungen und der Anforderungen an die Leitstellenintegration ausgewählt werden.

Eine gute regionsübergreifende Funklösung sollte bestehende Funkinvestitionen schützen und gleichzeitig Kommunikationsreichweite, Reaktionsgeschwindigkeit und operative Koordination verbessern.

Praktische Vorteile für Systemintegratoren

Dieser ROIP-Gateway-Ansatz ist für Systemintegratoren attraktiv, weil er den Bedarf an umfangreicher Softwareanpassung reduziert. Die Bereitstellung konzentriert sich auf funkseitiges Docking, IP-Konnektivität, Kanalzuordnung und Sprachqualitätstests. Bei Projekten mit klaren und festen Kanalvorgaben lässt sich der Engineering-Aufwand leichter kontrollieren.

Er hilft außerdem, unnötigen Plattformersatz zu vermeiden. Viele Kunden verfügen bereits über Funkgeräte, Kanäle, Teams und Betriebsabläufe. Ein ROIP-Gateway ermöglicht es, das bestehende System aktiv zu halten und gleichzeitig regionsübergreifende Kommunikationsfähigkeit hinzuzufügen.

Für phasenweise Projekte ist diese Architektur flexibel. In der ersten Phase werden möglicherweise nur zwei Standorte und vier Kanäle verbunden. Später kann das System auf mehr Standorte, mehr Kanäle, Leitstellenkonsolenzugang, Aufzeichnung, Überwachung, Notrufpriorität oder Integration in eine Unified-Communications-Plattform erweitert werden.

Empfohlener Bereitstellungsablauf

Bestehende Funkkanäle prüfen

Ingenieure sollten bestätigen, wie viele Funkkanäle verbunden werden müssen, welche Funkgeräte an jedem Standort eingesetzt werden, ob die Kanäle fest sind und ob jeder Kanal eine Eins-zu-eins-Zuordnung oder gemeinsame Gruppenkommunikation benötigt.

Funk-Schnittstellen und Kabelanforderungen bestätigen

Kundenspezifische Kabel sind häufig erforderlich, um das ROIP-Gateway mit Mobilfunkgeräten oder Basisfunkgeräten zu verbinden. Das Projektteam sollte vor der Installation Audioeingang, Audioausgang, PTT-Steuerung, Trägererkennung, Erdung, Steckertyp und funkseitige Konfiguration prüfen.

IP-Verbindung zwischen den Standorten aufbauen

Die beiden Standorte benötigen eine stabile IP-Netzverbindung. Dies kann ein privates Netz, VPN, Unternehmens-WAN, Glasfaserlink, 4G/5G-Router oder ein anderer verfügbarer Übertragungsweg sein. Netzverzögerung, Paketverlust, Sicherheit und Firewall-Regeln sollten vor dem offiziellen Einsatz geprüft werden.

Kanäle zuordnen und bidirektionale Anrufe testen

Nach der Installation sollte jeder Kanal eindeutig zugeordnet werden. Kanal 1 an Standort A sollte Kanal 1 an Standort B entsprechen und so weiter. Ingenieure sollten bidirektionale Sprache, Verzögerung, Audiopegel, PTT-Verhalten, Trägerauslösung, Besetztstatus und Langzeitstabilität testen.

Typische Anwendungsszenarien

Regionsübergreifende ROIP-Gateway-Lösungen eignen sich für Industrieparks, Bergwerke, Häfen, Logistikzentren, Kraftwerke, Bahnwartungsabschnitte, Autobahnbetrieb, Tunnelmanagement, Wasseraufbereitungsanlagen, petrochemische Standorte und Notfallteams. Diese Umgebungen erfordern häufig, dass Funkbenutzer in verschiedenen Regionen kommunizieren, ohne vorhandene Terminals zu wechseln.

Die Lösung ist besonders nützlich, wenn die Kanalanzahl begrenzt und die Kommunikationsbeziehung stabil ist. Beispielsweise müssen zwei entfernte Standorte möglicherweise nur mehrere feste Arbeitsgruppen verbinden. In diesem Fall ist ein gatewaybasiertes Design einfacher bereitzustellen als ein komplexes Mehrplattform-Integrationsprojekt.

Engineering-Hinweise vor der Projektübergabe

Eine erfolgreiche Bereitstellung sollte Audiopegelanpassung, Mikrofonverstärkung, Lautsprecherausgangspegel, PTT-Timing, Stabilität der Trägererkennung, Funk-Squelch-Einstellungen, Netzwerkbandbreite, Stromversorgung, Blitzschutz, Erdung und Wartungszugang berücksichtigen.

Das Projektteam sollte außerdem definieren, was passiert, wenn eine Verbindung ausfällt. Für missionskritische Umgebungen werden Backup-Netzverbindungen, Ersatzfunkgeräte, redundante Stromversorgung und klare Betriebsverfahren empfohlen. Wenn die Lösung mit einer Leitstellenplattform verbunden ist, sollten auch Benutzerberechtigungen, Aufzeichnungsrichtlinien und Zugriffskontrolle geplant werden.

Vor der Abnahme sollte das System unter realen Betriebsbedingungen getestet werden. Kurze Labortests reichen für Funkprojekte nicht aus. Feldtests sollten Langzeitkommunikation, wiederholte PTT-Bedienung, laute Umgebungen, unterschiedliche Funkpositionen und Netzschwankungsszenarien umfassen.

Fazit

Regionsübergreifende Walkie-Talkie-Interconnection kann erreicht werden, ohne das gesamte Funksystem zu ersetzen. Durch die Bereitstellung von ROIP-Gateways an zwei Standorten, deren Verbindung mit vorhandenen Mobil- oder Basisfunkgeräten und die Kanalzuordnung über ein IP-Netz können Organisationen Funkkommunikation über große Entfernungen erweitern.

Dieser Ansatz ist praktisch für Projekte mit wenigen festen Kanälen, stabilen Geschäftsabläufen und klaren Anforderungen an Standort-zu-Standort-Kommunikation. Er bietet einen einfacheren Bereitstellungsweg, geringere Engineering-Komplexität, schnellere Lieferung und besseren Schutz bestehender Funkinvestitionen. Für industrielle und Notfallkommunikationsprojekte kann Becke Telcom geeignete ROIP-Gateway- und Leitstellenintegrationsoptionen entsprechend der tatsächlichen Netz- und Funkumgebung bereitstellen.

FAQ

Wofür wird ein ROIP-Gateway in regionsübergreifender Funkkommunikation verwendet?

Ein ROIP-Gateway wird verwendet, um Funkstimme in IP-basierte Sprachübertragung umzuwandeln. Es ermöglicht Funksystemen in verschiedenen Regionen, über ein IP-Netz zu kommunizieren, während Benutzer ihre vorhandenen Walkie-Talkies oder Mobilfunkgeräte weiter bedienen.

Müssen bei dieser Lösung vorhandene Funkgeräte ersetzt werden?

Nein. In den meisten Projekten können vorhandene Funkgeräte weiterverwendet werden. Das ROIP-Gateway verbindet sich über geeignete Audio-, PTT- und Steuerungsschnittstellen mit Mobil- oder Basisfunkgeräten, sodass Benutzer ihre normalen Funkbediengewohnheiten nicht ändern müssen.

Wie viele Funkkanäle können zwischen zwei Standorten verbunden werden?

Die Anzahl der verbundenen Kanäle hängt vom Gateway-Modell und vom Projektdesign ab. Ein Vier-Port-ROIP-Gateway kann beispielsweise vier Funkkanäle unterstützen und eignet sich damit für eine Eins-zu-eins-Kanalzuordnung zwischen zwei entfernten Standorten.

Was sollte vor der Bereitstellung einer ROIP-Gateway-Lösung geprüft werden?

Ingenieure sollten vor der offiziellen Bereitstellung Funk-Schnittstellen, Anforderungen an kundenspezifische Kabel, PTT-Steuerung, Trägererkennung, Audiopegel, IP-Netzstabilität, Firewall-Einstellungen, Stromversorgung, Erdung und Feldkommunikationsqualität prüfen.
