In professionellen Audiosystemen hängt ein sauberes Signal nicht nur von Mikrofon, Lautsprecher, Mischpult oder Verstärker ab. Entscheidend ist auch, wie das Signal durch das Kabel übertragen wird.

Symmetrisches Audio ist ein Verfahren zur Übertragung von Audiosignalen, das Rauschen, Brummen und elektromagnetische Störungen verringern soll, besonders bei langen Kabelwegen oder elektrisch belasteten Umgebungen. Es wird in Tonstudios, Live-Beschallung, Rundfunkanlagen, Konferenzräumen, Public-Address-Systemen, Theatern, Gebetshäusern, kommerziellen AV-Installationen sowie professionellen Intercom- und Kommunikationssystemen eingesetzt.

Grundidee der symmetrischen Signalübertragung

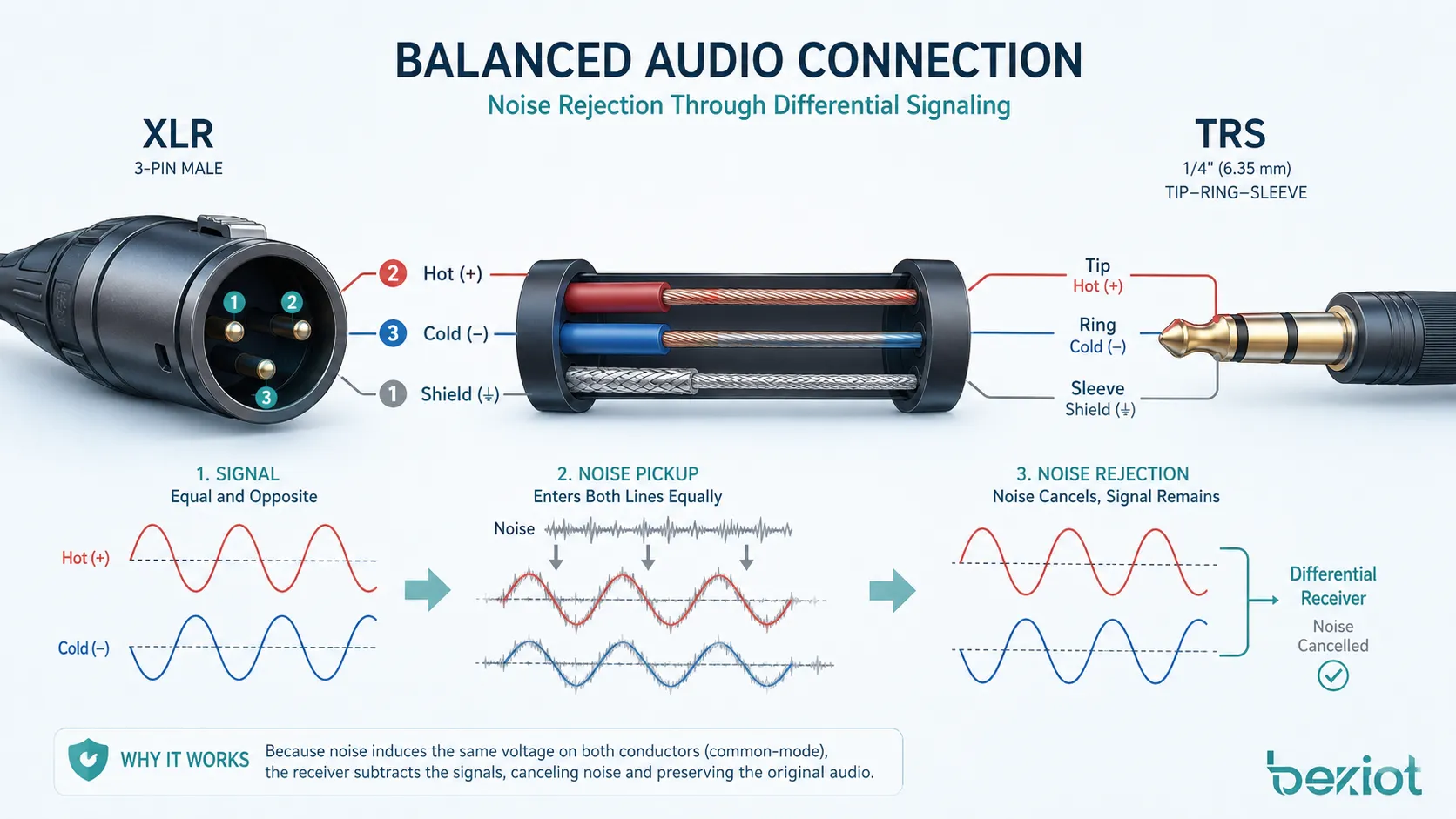

Eine symmetrische Audioverbindung nutzt normalerweise drei Leiter: eine positive Signalleitung, eine negative Signalleitung und eine Abschirmung oder Masse. Beide Signalleitungen führen dieselbe Audioinformation, eine davon jedoch mit entgegengesetzter Polarität. Am Eingang vergleicht die symmetrische Schaltung die beiden Leitungen und stellt das ursprüngliche Audiosignal wieder her.

Der wichtigste Vorteil besteht darin, dass Störungen entlang des Kabels meist auf beiden Signalleitungen fast gleich erscheinen. Da die Eingangsschaltung auf die Differenz zwischen den beiden Leitern reagiert, kann ein großer Teil dieses gemeinsamen Störanteils unterdrückt werden. Deshalb ist symmetrisches Audio in professionellen Anlagen mit langen Leitungen und elektrischen Störquellen besonders nützlich.

Positive, negative und abgeschirmte Leiter

In einem typischen symmetrischen Kabel wird der positive Leiter häufig hot genannt, der negative Leiter cold, und die Abschirmung sorgt für Erdung und Störschutz. Bei XLR ist Pin 2 meist hot, Pin 3 cold und Pin 1 Schirm oder Masse. Bei symmetrischem TRS ist die Spitze hot, der Ring cold und der Schaft die Abschirmung.

Die Abschirmung soll nicht wie die beiden Signalleiter das Hauptaudiosignal tragen. Ihre Aufgabe ist vor allem, das Leiterpaar vor äußeren Störungen zu schützen und, wenn das Gerätedesign es vorsieht, einen Bezugspfad bereitzustellen. Gute Abschirmung und korrekte Erdung sind für stabile Audioqualität wichtig.

Wie die Rauschunterdrückung funktioniert

Das Prinzip der Rauschminderung beruht auf differenzieller Signalübertragung. Wenn ein symmetrisches Kabel in der Nähe von Stromleitungen, Lichtdimmern, Motoren, Funkquellen oder anderen elektrischen Geräten verläuft, können Störungen in das Kabel eingekoppelt werden. Idealerweise treten diese Störungen auf beiden Signalleitern nahezu gleich auf.

Am Empfänger verstärkt der symmetrische Eingang die Differenz zwischen hot und cold. Das gewünschte Audiosignal ist auf beiden Leitungen gegenphasig und bleibt erhalten, während das ähnliche Störsignal auf beiden Leitungen weitgehend ausgelöscht wird. Dieser Vorgang wird Gleichtaktunterdrückung genannt.

Gleichtaktunterdrückung

Gleichtaktunterdrückung ist die Fähigkeit eines symmetrischen Eingangs, Signale zu unterdrücken, die auf beiden Leitern gemeinsam auftreten. Je stärker diese Unterdrückung ist, desto besser reduziert das System Brummen, Summen und elektromagnetische Störungen. Professionelle Audiogeräte geben diese Leistung oft als Common Mode Rejection Ratio, kurz CMRR, an.

CMRR hängt nicht nur vom Kabel ab. Entscheidend sind auch die Qualität der Eingangsschaltung, die Verdrahtung des Steckers, die Symmetrie des Kabels, die Erdungsmethode und die elektrische Umgebung. Ein schlechter Eingang oder falsch verdrahtete Stecker können den Nutzen einer symmetrischen Verbindung trotz hochwertigem Kabel deutlich mindern.

Warum die Kabellänge wichtig ist

Kurze Audiokabel können auch unsymmetrisch akzeptabel funktionieren, besonders in einfachen Desktop- oder Consumer-Setups. Lange Leitungen nehmen jedoch wesentlich leichter Störungen auf. Ein Mikrofonkabel quer über die Bühne, eine Line-Pegel-Leitung im Rack oder eine Verbindung durch ein Gebäude können vielen Störquellen ausgesetzt sein.

In solchen Situationen wird symmetrisches Audio bevorzugt, weil es für eine sauberere Übertragung über Distanz ausgelegt ist. Das bedeutet nicht, dass symmetrische Kabel unbegrenzt lang sein können, aber sie sind für professionelle Installationen deutlich besser geeignet als übliche unsymmetrische Verbindungen.

Hauptmerkmale von symmetrischem Audio

Symmetrisches Audio ist nicht nur ein Kabeltyp. Es ist eine vollständige Signalschnittstelle aus Ausgangsschaltung, Kabel, Stecker und Eingangsschaltung. Den vollen Vorteil erhält man nur, wenn sowohl Quellgerät als auch Empfangsgerät symmetrischen Betrieb unterstützen.

Dreiadrige Verbindung

Das auffälligste Merkmal ist die Verwendung von drei Leitern. Dies kann als 3-poliger XLR-Stecker, 6,35-mm-TRS-Stecker, Klemmenblock oder anderes professionelles Audioformat auftreten. Der physische Stecker allein garantiert jedoch nicht immer symmetrischen Betrieb; die technischen Daten des Geräts sollten geprüft werden.

Ein TRS-Stecker kann zum Beispiel symmetrisches Mono-Audio übertragen, aber auch für unsymmetrische Stereo-Kopfhörer verwendet werden. XLR ist häufig symmetrisch, kann bei bestimmten Geräten aber auch andere Signalarten führen. Richtige Verdrahtung und Gerätekompatibilität sind daher entscheidend.

Starke Widerstandsfähigkeit gegen Störungen

Symmetrisches Audio soll Brummen, Summen, Hochfrequenzstörungen und Geräusche durch elektromagnetische Felder reduzieren. Besonders wichtig ist das in Gebäuden mit Lichtanlagen, Stromverteilung, Aufzügen, HVAC-Anlagen, Motoren, Projektoren, LED-Wänden, Funksystemen oder dicht bestückten AV-Racks.

In realen Installationen hilft symmetrisches Audio, Sprachverständlichkeit, Musikqualität und Systemzuverlässigkeit zu erhalten. Deshalb bieten professionelle Mikrofone, Mischpulte, Audiointerfaces, DSP-Prozessoren, Verstärker und Stageboxen meist symmetrische Ein- und Ausgänge.

Kompatibilität mit professionellen Geräten

Professionelle Audiosysteme sind häufig um symmetrische Verbindungen herum aufgebaut. Mikrofone, Mischkonsolen, Vorverstärker, Audiointerfaces, Broadcast-Konsolen, digitale Signalprozessoren, Aktivlautsprecher und professionelle Endstufen unterstützen symmetrisches Audio, um die Signalqualität in komplexen Systemen stabil zu halten.

Dadurch ist symmetrisches Audio ein praktischer Standard, wenn Geräte verschiedener Marken zusammenarbeiten müssen. Bei korrekt abgestimmter Signalkette verkürzen symmetrische Schnittstellen die Fehlersuche und verbessern die langfristige Systemleistung.

Häufige Steckertypen

Symmetrisches Audio kann über verschiedene Steckverbinder übertragen werden. Am häufigsten sind XLR und TRS, doch feste Installationen können je nach Systemdesign auch Schraubklemmen, Euroblock, D-sub oder RJ45-basierte Audioübertragung verwenden.

XLR-Verbindungen

XLR-Stecker werden weit verbreitet für Mikrofone und professionelle Line-Pegel-Verbindungen genutzt. Sie sind mechanisch sicher, robust und für Bühne sowie Außeneinsatz geeignet. Eine Standard-XLR-Verbindung mit 3 Pins führt hot, cold und Schirm.

Weil XLR bei Mikrofonen üblich ist, wird es auch mit Phantomspeisung verbunden. Phantomspeisung kann über symmetrische Mikrofonleitungen Kondensatormikrofone oder aktive DI-Boxen versorgen. Sie sollte jedoch nur mit Geräten verwendet werden, die dafür ausgelegt sind.

TRS-Verbindungen

Ein 6,35-mm-TRS-Stecker kann symmetrisches Mono-Audio übertragen, wenn er zwischen kompatiblen Geräten verwendet wird. Er besitzt drei Kontaktpunkte: Spitze, Ring und Schaft. Bei symmetrischer Verdrahtung führt die Spitze hot, der Ring cold und der Schaft Schirm oder Masse.

TRS kann auch für Stereo-Kopfhörer, Insert-Kabel oder andere Signalbelegungen genutzt werden. Das verwirrt manche Anwender. Die Steckerform allein definiert nicht das Signalformat; Handbuch und Verwendungszweck müssen geprüft werden.

Symmetrisches Audio und unsymmetrisches Audio

Unsymmetrisches Audio nutzt meist zwei Leiter: einen Signalleiter und Masse oder Schirm. Diese Verbindung findet man bei Consumer-Audio, Gitarren, Keyboards, Heimstereoanlagen, RCA-Kabeln und vielen kurzen Leitungen. Sie ist einfach und kostengünstig, aber über längere Strecken störanfälliger.

Symmetrisches Audio nutzt zwei Signalleiter plus Abschirmung, wodurch am Empfänger Störungen unterdrückt werden können. Es eignet sich daher besser für professionelle, kommerzielle und betriebskritische Audioanwendungen, bei denen die Signalqualität stabil bleiben muss.

Symmetrisch bedeutet nicht Stereo

Ein häufiges Missverständnis ist, symmetrisches Audio mit Stereo gleichzusetzen. In den meisten professionellen Systemen führt eine symmetrische Verbindung normalerweise einen Mono-Kanal. Die beiden Signalleiter sind nicht links und rechts, sondern gegenphasige Versionen desselben Signals.

Symmetrisches Stereo benötigt normalerweise zwei symmetrische Kanäle, etwa links symmetrisch und rechts symmetrisch. Jeder Kanal braucht eigene hot-, cold- und Schirmleiter. Deshalb verwenden professionelle Stereosysteme häufig zwei XLR-Kabel oder zwei symmetrische TRS-Verbindungen.

Wann unsymmetrisches Audio weiterhin akzeptabel ist

Unsymmetrisches Audio ist nicht automatisch schlecht. Es kann bei kurzen Verbindungen, Consumer-Geräten, Gitarrensignalen, Heimanlagen und einfachen Setups ohne starke Störungen gut funktionieren. Viele Geräte sind für unsymmetrische Ein- und Ausgänge gebaut und leisten bei korrekter Installation gute Arbeit.

Probleme entstehen, wenn unsymmetrische Kabel zu lang werden oder durch störreiche Umgebungen führen. Dann können Brummen, Summen oder Signalverschlechterung hörbar werden. Symmetrisches Audio ist die bevorzugte Lösung, wenn Kabellänge, Störkontrolle und professionelle Zuverlässigkeit wichtig sind.

Vorteile in realen Audiosystemen

Die Vorteile symmetrischer Audiotechnik werden dort deutlich, wo Audio sauber, stabil und verständlich bleiben muss. Das gilt besonders für Sprachbeschallung, Musikproduktion, Live-Auftritte, Broadcast-Übertragung, Konferenzen und fest installierte Beschallung.

Sauberer Klang über lange Leitungen

Symmetrisches Audio hilft, Klangqualität über längere Kabelwege zu bewahren, indem äußere Störungen reduziert werden. Das ist nützlich, wenn Mikrofone weit vom Mischpult entfernt sind, Geräte-Racks getrennt vom Regieraum stehen oder Leitungen durch Wände, Decken, Bühnen und Technikräume geführt werden.

Saubere Übertragung bedeutet weniger Grundbrummen, weniger Rauschprobleme und bessere Gesamtleistung. Bei Sprache verbessert sie die Verständlichkeit, bei Musik hilft sie, Details und Dynamik zu erhalten.

Höhere Zuverlässigkeit in komplexen Installationen

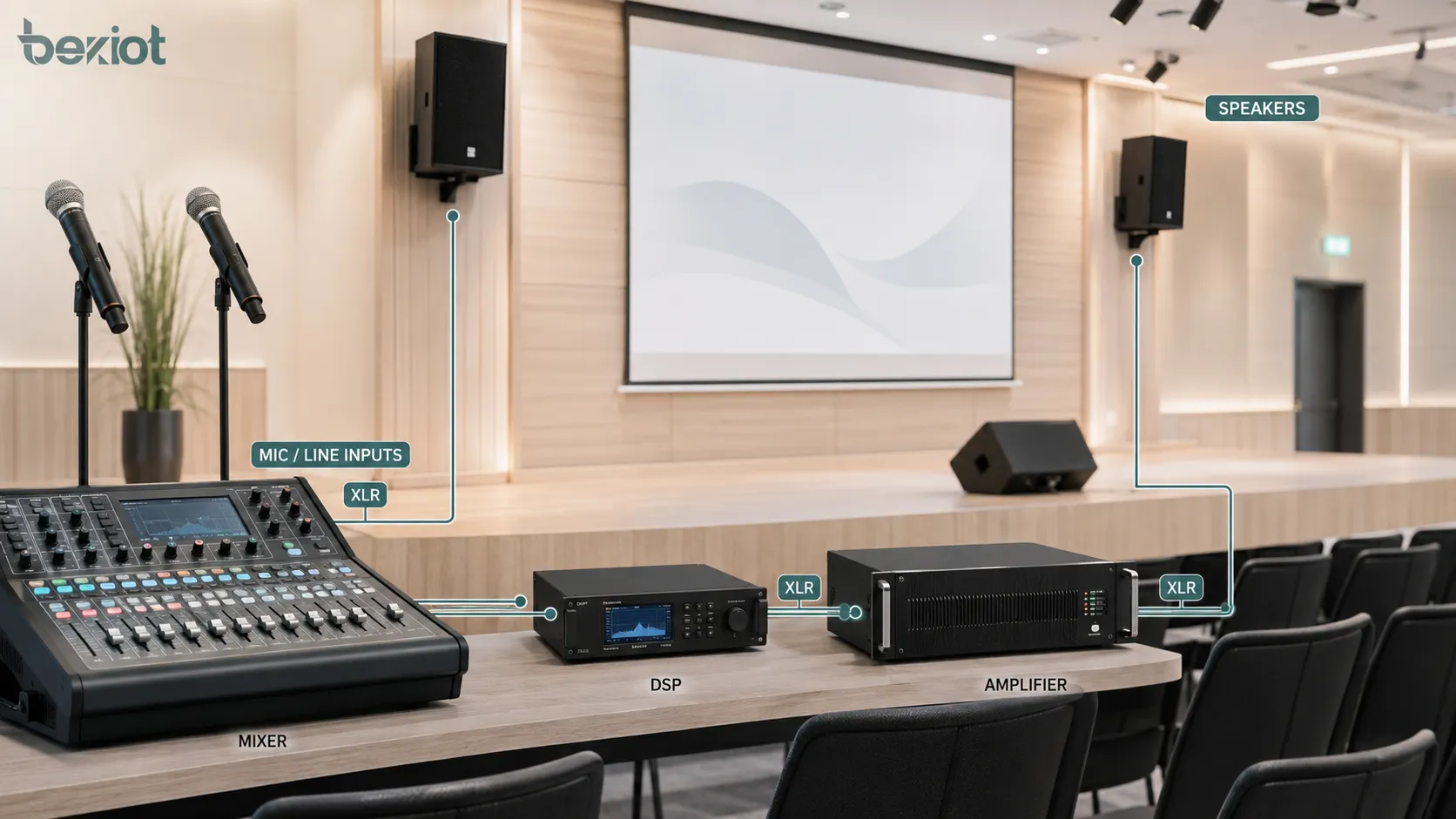

Kommerzielle und professionelle AV-Systeme enthalten oft viele miteinander verbundene Geräte. Mischpulte, DSP-Prozessoren, Verstärker, Funkempfänger, Paging-Controller, Konferenzsysteme und Recorder teilen sich häufig dieselbe technische Umgebung. Symmetrisches Audio verringert das Risiko, dass eine einzelne Leitung zum Störproblem wird.

Diese Zuverlässigkeit ist bei dauerhaften Installationen wertvoll, weil der Servicezugang nach dem Bau eingeschränkt sein kann. Richtig geplante symmetrische Verkabelung reduziert spätere Fehlersuche und unterstützt stabilen Betrieb über lange Zeit.

Bessere Kompatibilität mit professionellen Workflows

Professionelle Workflows basieren oft auf symmetrischen Signalwegen. Mikrofone speisen symmetrische Vorverstärker, Mischpulte geben symmetrisch aus, Prozessoren empfangen symmetrische Line-Pegel-Signale und Verstärker akzeptieren symmetrische Eingänge. Symmetrie in der ganzen Kette hält einen einheitlichen technischen Standard.

Auch Erweiterungen werden einfacher. Wenn neue Geräte hinzukommen, lassen sich symmetrische Schnittstellen meist reibungsloser in bestehende professionelle Audioinfrastruktur integrieren.

Wo es häufig verwendet wird

Symmetrisches Audio findet sich in vielen Branchen, weil zuverlässige Tonübertragung nicht nur in der Musikproduktion benötigt wird. Jede Umgebung, die klare Audioübertragung über Distanz verlangt, kann von symmetrischem Signaldesign profitieren.

Tonstudios und Musikproduktion

Tonstudios nutzen symmetrisches Audio für Mikrofone, Vorverstärker, Audiointerfaces, Patchbays, Monitorcontroller, externe Prozessoren und Studiomonitore. Da Studios geringes Rauschen und präzise Aufnahme benötigen, sind symmetrische Verbindungen in den meisten professionellen Signalketten grundlegend.

Bei Aufnahmen können schon geringe Störanteile beim Mischen und Mastern auffallen. Symmetrische Verkabelung schützt das Signal, bevor es Recorder, Digital Audio Workstation oder Prozessoren erreicht.

Live-Sound und Veranstaltungsorte

Live-Systeme nutzen stark symmetrisches Audio, weil Bühnen oft lange Kabelwege, leistungsstarke Beleuchtung, Verstärker, Funksysteme, LED-Wände und viele Störquellen enthalten. Mikrofonleitungen, Multicores, Stageboxen und Mischpulteingänge sind typischerweise symmetrisch.

Symmetrisches Audio hält die Signalqualität bei Konzerten, Konferenzen, Theater, Gottesdiensten und öffentlichen Veranstaltungen stabil. Es ermöglicht Technikern auch größere Systeme, ohne auf sehr kurze Kabelwege beschränkt zu sein.

Broadcast, Konferenz und installiertes AV

Rundfunkstudios, Besprechungsräume, Gerichtssäle, Klassenzimmer, Leitstellen und Unternehmens-AV nutzen symmetrisches Audio für Mikrofone, DSP-Systeme, Mischpulte, Recorder und Verstärker. Klare Sprachübertragung ist dort besonders wichtig.

In festen AV-Installationen verlaufen symmetrische Leitungen oft durch Rohre, Racks, Wandanschlüsse und Deckenräume. Geeignete Kabel und saubere Terminierung sorgen dafür, dass das System nach der Installation leise und wartbar bleibt.

Public Address und kommerzieller Klang

Public-Address-Systeme, Hintergrundmusik, Paging, Verkehrsanlagen, Einkaufszentren, Schulen, Krankenhäuser und Industrieanlagen können symmetrisches Line-Audio zwischen Controllern, Mischpulten, Prozessoren und Verstärkern nutzen.

Auch wenn die Lautsprecherverteilung ein anderes Format wie niederohmige oder Konstantspannungsleitungen verwendet, bleibt symmetrisches Audio im vorderen Signalweg wertvoll, wenn eine saubere Quellenübertragung nötig ist.

Wichtige Installationshinweise

Symmetrisches Audio funktioniert am besten, wenn die gesamte Verbindung korrekt geplant ist. Ein symmetrisches Kabel an einem unsymmetrischen Ausgang bietet möglicherweise keine volle Störunterdrückung. Ein symmetrischer Ausgang an einem falsch verdrahteten Eingang kann ebenfalls Rauschen, Pegelverlust oder Masseprobleme verursachen.

Den richtigen Kabeltyp verwenden

Symmetrische Mikrofon- und Line-Kabel sollten ein geschirmtes verdrilltes Paar verwenden. Die Verdrillung hilft, dass beide Leiter Störungen ähnlich aufnehmen, während der Schirm äußeres Rauschen reduziert. Kabelqualität ist besonders bei langen Wegen und anspruchsvollen Umgebungen wichtig.

Beliebige Kabeltypen können den Vorteil symmetrischer Technik vermindern. Für feste Installationen muss das Kabel zu Umgebung, Brandschutzklasse, Flexibilität, Abschirmungsbedarf und Anschlussmethode passen.

Erdungsfehler vermeiden

Falsche Erdung kann Brummen, Summen oder Masseschleifen verursachen. Symmetrisches Audio reduziert viele Störprobleme, macht Erdung aber nicht unwichtig. Die Abschirmung sollte nach Herstellerempfehlung und guter professioneller Audiopraxis angeschlossen werden.

In komplexen Systemen können Trennübertrager, korrekte Rack-Erdung, Sternpunkt-Erdung oder differenzielle Eingänge schwierige Störungen lösen. Masseverbindungen ohne Systemverständnis zufällig zu trennen, kann Sicherheits- und Zuverlässigkeitsrisiken schaffen.

Signalpegel korrekt anpassen

Symmetrische Verbindungen können Mikrofonpegel oder Line-Pegel führen. Ein Mikrofonpegelsignal ist viel schwächer und benötigt meist einen Vorverstärker. Line-Pegel ist stärker und wird zwischen Mischpulten, Prozessoren und Verstärkern verwendet.

Falsche Pegelverbindung kann zu schwachem Ton, Verzerrung, Clipping oder Rauschen führen. Vor der Installation sollte geklärt werden, ob das Gerät Mikrofonpegel, Line-Pegel, Consumer-Pegel, professionellen Pegel, analoges Audio, AES-Digitalaudio oder ein anderes Format nutzt.

Typische Probleme und wie man sie vermeidet

Viele Probleme mit symmetrischem Audio entstehen durch falsche Annahmen. Ein Kabel kann den richtigen Stecker, aber falsche Verdrahtung haben. Ein Gerät kann einen TRS-Anschluss besitzen, aber keinen symmetrischen Ausgang. Ein System kann symmetrische Verbindungen nutzen und trotzdem wegen Erdungs- oder Installationsfehlern rauschen.

Verwechslung von Steckern

TRS, TS, XLR, RCA und Klemmenblöcke sehen einfach aus, erfüllen aber unterschiedliche Aufgaben. Ein TRS-Kabel ist nicht immer symmetrisch, und XLR wird nicht immer für analoges Audio genutzt. Installateure sollten den Signaltyp prüfen statt nur die Steckerform zu betrachten.

Das ist besonders wichtig in gemischten Systemen mit Consumer-Geräten, professionellen Geräten, Laptops, Instrumenten, Mischpulten, Verstärkern und DSPs. Adapter können nötig sein, sollten aber sorgfältig gewählt werden, um Signalverlust oder Rauschen zu vermeiden.

Unsymmetrisch zu symmetrisch verbinden

Manchmal muss ein unsymmetrisches Gerät an einen symmetrischen Eingang angeschlossen werden. Das kann funktionieren, aber die Verdrahtung ist wichtig. Ein direkter Adapter kann bei kurzen Wegen ausreichen; längere Wege benötigen oft DI-Box, Trennübertrager oder aktiven Symmetrierer.

Ein Laptop oder Mediaplayer an einem professionellen Mischpult funktioniert oft besser über eine DI-Box oder ein Interface, das Consumer-Audio in ein symmetrisches Signal umwandelt. Dadurch sinkt Brummen und die Systemzuverlässigkeit steigt.

Falsche Schirmterminierung

Die Schirmterminierung beeinflusst das Rauschverhalten. In vielen Standardkabeln ist der Schirm an beiden Enden angeschlossen. In festen Installationen können besondere Erdungsstrategien Masseschleifen reduzieren. Der richtige Ansatz hängt von Gerätedesign und Standort ab.

Den Schirm willkürlich zu trennen kann neue Probleme erzeugen. Bei Brummen oder Rauschen sollte der gesamte Signalweg, die Stromversorgung, Erdung, Kabelführung und Gerätekompatibilität geprüft werden, statt ohne klaren Grund die Verdrahtung zu ändern.

Wie man zwischen symmetrisch und unsymmetrisch wählt

Die Wahl hängt von Kabellänge, Gerätetyp, Störumgebung, Signalpegel und Leistungsanforderungen ab. In professionellem Audio sollte symmetrisch meist die Standardwahl sein, wenn die Geräte es unterstützen. Für einfache Consumer-Systeme mit kurzen Kabeln kann unsymmetrisch akzeptabel sein.

Symmetrisch für professionelle oder lange Leitungen wählen

Symmetrisches Audio ist die bessere Wahl für Mikrofonkabel, Bühnensysteme, Rack-zu-Rack-Audio, Konferenzräume, installiertes AV, Broadcast, Public Address und jede Verbindung, die nahe an elektrischen Störquellen verlaufen kann.

Es ist auch sicherer, wenn das System später erweitert werden kann. Eine symmetrische Infrastruktur gibt Integratoren mehr Flexibilität und verringert die Wahrscheinlichkeit von Störproblemen bei veränderten Gerätepositionen.

Unsymmetrisch nur dort verwenden, wo es passt

Unsymmetrisches Audio bleibt für kurze Verbindungen zwischen Consumer-Geräten, Instrumenten, Mediaplayern, kleinen Mischern und Desktop-Geräten nützlich. Es ist einfach und weit verbreitet. Wichtig ist, die Kabel kurz zu halten und sie nicht neben Netzteilen, Dimmern, Motoren oder Hochstromleitungen zu verlegen.

Wenn eine unsymmetrische Quelle ein professionelles symmetrisches System speisen muss, sollten Umsetzer erwogen werden. DI-Boxen, Audiointerfaces, Trennübertrager oder geeignete Line-Konverter machen die Signalkette sauberer und zuverlässiger.

FAQ

Was bedeutet symmetrisches Audio?

Symmetrisches Audio sendet Audio über zwei Signalleiter mit entgegengesetzter Polarität plus Abschirmung. Der Empfänger vergleicht beide Leitungen und unterdrückt Störungen, die auf beiden gleich erscheinen, sodass das Audiosignal sauberer bleibt.

Ist symmetrisches Audio besser als unsymmetrisches Audio?

Für lange Kabel, professionelle Geräte und elektrisch laute Umgebungen ist es meist besser, weil es Störungen stärker unterdrückt. Unsymmetrisches Audio kann bei kurzen Consumer- oder Instrumentenverbindungen gut funktionieren, wenn Interferenz kein großes Problem ist.

Bedeutet symmetrisches Audio Stereo?

Nein. Eine symmetrische Verbindung führt normalerweise einen Mono-Kanal. Hot und cold sind nicht linker und rechter Kanal. Symmetrisches Stereo benötigt zwei getrennte symmetrische Kanäle, einen für links und einen für rechts.

Welche Stecker werden für symmetrisches Audio verwendet?

Die häufigsten Stecker sind XLR und TRS. Feste kommerzielle AV-Systeme können auch Klemmenblöcke oder Multipin-Stecker verwenden. Der Stecker allein garantiert keinen symmetrischen Betrieb, daher müssen die Spezifikationen geprüft werden.

Kann ich einen unsymmetrischen Ausgang an einen symmetrischen Eingang anschließen?

Ja, aber die richtige Verdrahtung oder Wandlung ist wichtig. Bei kurzen Wegen kann ein Adapter genügen. Bei langen Wegen oder professionellen Anlagen sind DI-Box, Trennübertrager oder aktiver Wandler oft besser, um Rauschen und Pegelprobleme zu reduzieren.

Warum reduziert symmetrisches Audio Rauschen?

Es reduziert Rauschen, weil Störungen meist von beiden Signalleitern gleich aufgenommen werden. Der Eingang unterdrückt dieses gemeinsame Störsignal und behält die Differenz zwischen den Leitern, die das ursprüngliche Audiosignal enthält.
