Ein Trockenkontakteingang ist eine Signalschnittstelle, die erkennt, ob ein externer Schalter, ein Relais, ein Taster, ein Sensorkontakt oder ein Alarmausgang offen oder geschlossen ist, ohne von diesem Gerät eine externe Spannung zu erhalten. Er wird häufig in der Industrieautomation, Gebäudeleittechnik, Sicherheitstechnik, Brandmeldeanbindung, Zutrittskontrolle, Aufzugsüberwachung, HLK-Regelung und Fernüberwachung von Geräten eingesetzt.

In vielen Steuerungssystemen bietet der Trockenkontakteingang eine einfache und zuverlässige Möglichkeit, physische Ereignisse in digitale Statussignale umzuwandeln. Anstatt komplexe Daten zu übertragen, ändert das angeschlossene Gerät nur den Kontaktzustand. Die Steuerung, SPS, Alarmzentrale, das Gateway oder das Überwachungsmodul liest diesen Zustand und löst die erforderliche Aktion aus.

Grundbedeutung eines spannungsfreien Kontakts

Ein Trockenkontakt wird häufig auch als spannungsfreier Kontakt oder potentialfreier Kontakt bezeichnet. Das bedeutet, dass der Kontakt selbst keine Energie, keine Spannung und keinen aktiven elektrischen Ausgang bereitstellt. Er verhält sich wie eine einfache mechanische Verbindung, die offen oder geschlossen sein kann.

Beispielsweise kann ein Relaisausgang in einem Sensor schließen, wenn Bewegung erkannt wird, eine Tür geöffnet wird oder ein Alarm ausgelöst wird. Der Relaiskontakt sendet selbst keine Spannung. Das empfangende Gerät stellt intern eine kleine Prüfspannung oder einen Messstrom bereit und erkennt dadurch, ob der Stromkreis offen oder geschlossen ist.

Logik normalerweise offen und normalerweise geschlossen

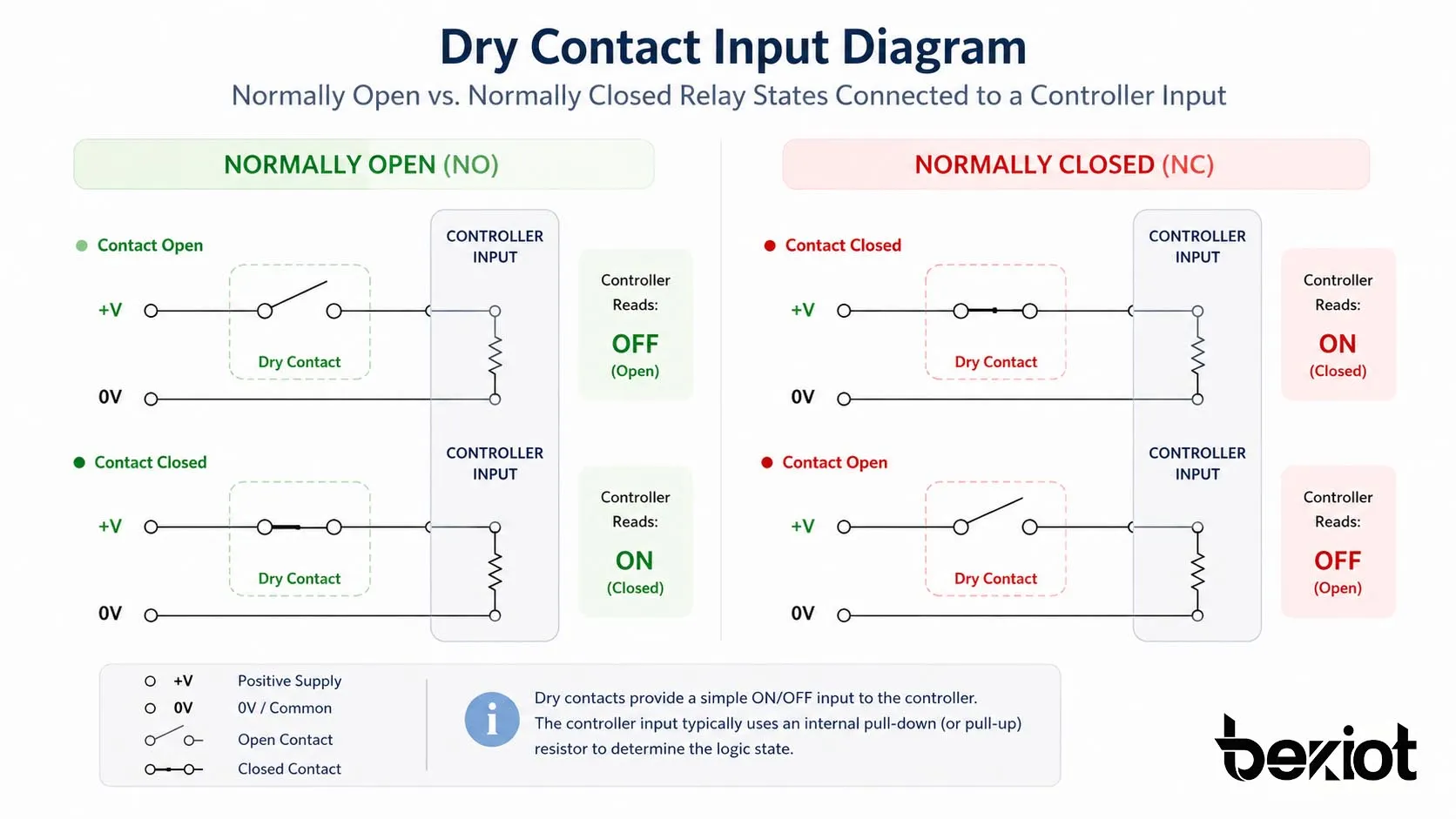

Ein Trockenkontakteingang unterstützt üblicherweise zwei Kontaktzustände: normalerweise offen und normalerweise geschlossen. Ein normalerweise offener Kontakt bleibt im Grundzustand getrennt und schließt, wenn ein Ereignis eintritt. Ein normalerweise geschlossener Kontakt bleibt im Grundzustand verbunden und öffnet, wenn ein Ereignis eintritt.

Diese Logik ist wichtig für die Systemauslegung. Normalerweise offene Verdrahtung wird oft für einfache Ereignisauslösung verwendet, während normalerweise geschlossene Verdrahtung in Sicherheits- und Schutzüberwachungen üblich ist, weil Kabelbrüche oder Kontaktfehler in manchen Konfigurationen leichter erkannt werden können.

Funktionsweise in einem Steuerkreis

Eine Klemme für einen Trockenkontakteingang hat normalerweise zwei Anschlussstellen. Das externe Gerät verbindet einen Relaiskontakt, Schaltkontakt, magnetischen Türkontakt, Alarmkontakt oder Taster über diese Klemmen. Wenn der Kontakt schließt, erkennt die Eingangsschaltung Durchgang. Wenn der Kontakt öffnet, erkennt die Eingangsschaltung eine Unterbrechung.

Das empfangende Gerät kann einen internen Pull-up-Widerstand, Pull-down-Widerstand, Optokoppler oder eine Eingangserkennungsschaltung verwenden, um den Kontaktzustand zu identifizieren. Der externe Kontakt muss keine Spannung bereitstellen, wodurch die Verdrahtung einfacher wird und die Kompatibilität zwischen unterschiedlichen Systemen steigt.

Signalerkennung statt Leistungsübertragung

Der entscheidende Punkt ist, dass ein Trockenkontakteingang zur Statuserkennung und nicht zur Energieübertragung dient. Er treibt keinen Motor direkt an, versorgt keine Sirene, schaltet keine Lampe und betreibt keine große elektrische Last. Er teilt der Steuerung nur mit, dass sich eine Bedingung geändert hat.

Sobald der Eingangszustand erkannt wurde, kann das System eine programmierte Aktion ausführen. Dazu können das Senden eines Alarms, das Starten eines Lüfters, das Öffnen eines Türrelais, das Aktivieren einer Benachrichtigung, das Protokollieren eines Ereignisses, das Umschalten eines Gerätemodus oder das Weiterleiten eines Signals an eine zentrale Plattform gehören.

Kernfunktionen für eine zuverlässige Integration

Der Trockenkontakteingang ist weiterhin beliebt, weil er einfach, kostengünstig und mit vielen Feldgeräten kompatibel ist. Für eine grundlegende Ereignisüberwachung ist keine Protokollumsetzung erforderlich, und bei geeignetem Kabeltyp sowie passenden Schutzmaßnahmen kann er oft über relativ lange Strecken verdrahtet werden.

Einfache Ein-Aus-Statusüberwachung

Die wichtigste Funktion ist die binäre Statuserkennung. Der Eingang liest, ob ein Kontakt offen oder geschlossen ist, und eignet sich dadurch für Alarme, Endschalter, Notruftaster, Schwimmerschalter, Türsensoren, Relaisausgänge, Gerätestörungskontakte und viele andere einfache Statuspunkte.

Diese Einfachheit macht den Trockenkontakteingang sowohl in alten als auch in neuen Systemen nützlich. Relaisbasierte Bestandsgeräte können häufig mit modernen Gateways, SPS, BMS-Controllern oder Fernüberwachungsplattformen verbunden werden, ohne das ursprüngliche Feldgerät zu ersetzen.

Elektrische Isolation und Systemschutz

Viele Module für Trockenkontakteingänge sind mit Isolationsfunktionen wie Optokopplung oder getrennten Niederspannungseingangsschaltungen ausgestattet. Dadurch wird das Risiko von Störungen zwischen unterschiedlichen Systemen reduziert, und die Steuerung wird vor unerwünschten elektrischen Einflüssen geschützt.

Ein Trockenkontakteingang darf jedoch nicht mit einem universellen Hochspannungseingang verwechselt werden. Wenn der Eingang nur für spannungsfreie Kontakte ausgelegt ist, kann das Anlegen einer externen Spannung das Gerät beschädigen. Installateure sollten vor dem Anschluss der Feldverdrahtung immer Eingangstyp, Nennspannung, Verdrahtungsplan und Herstelleranweisungen prüfen.

Flexible Auslöseeinstellungen

In der Software kann ein Trockenkontakteingang meist für verschiedene Auslösemodi konfiguriert werden. Das System kann das Schließen des Kontakts als Alarm, das Öffnen des Kontakts als Alarm oder beide Zustandsänderungen als protokollierbare Ereignisse behandeln. Einige Geräte bieten außerdem Verzögerung, Entprellung, Flankenauslösung, Impulszählung oder Verriegelungslogik.

Entprell- und Verzögerungseinstellungen sind besonders hilfreich, wenn mechanische Schalter bei schneller Kontaktbewegung instabile Signale erzeugen. Ohne Filterung kann die Steuerung mehrere schnelle Änderungen statt eines sauberen Ereignisses erkennen.

Gängige Schnittstellentypen und Verdrahtungshinweise

Die Verdrahtung eines Trockenkontakteingangs ist unkompliziert, trotzdem ist eine korrekte Planung wichtig. Für einen einfachen Schalter kann eine Zweidrahtverbindung ausreichen, während Sicherheitsanwendungen überwachte Kreise, Abschlusswiderstände, geschirmte Kabel oder Fehlererkennung erfordern können.

Zweidraht-Kontaktverbindung

Die häufigste Verdrahtungsmethode nutzt zwei Drähte zwischen dem externen Kontakt und der Eingangsklemme. Wenn der externe Kontakt schließt, wird der Eingangskreis geschlossen. Wenn der Kontakt öffnet, wird der Eingangskreis unterbrochen.

Diese Methode ist leicht umzusetzen und für viele grundlegende Überwachungspunkte geeignet. Sie wird häufig für Taster, Relaisausgänge, Wasserstandsschalter, Türkontakte, Maschinenstatuskontakte und einfache Alarmkontakte verwendet.

Überwachter Eingang mit Abschlusswiderstand

Einige Sicherheits- und Brandschutzsysteme verwenden überwachte Eingangskreise. Anstatt nur offene oder geschlossene Zustände zu erkennen, überwacht die Steuerung den Widerstand des Stromkreises. Dadurch kann das System Normalzustand, Alarmzustand, Kurzschluss und Kabelbruch unterscheiden.

Die Werte der Abschlusswiderstände müssen zum Design der Steuerung passen. Falsche Widerstandswerte, schlechte Verdrahtung oder gemischte Schaltungstypen können Fehlalarme oder Überwachungsfehler verursachen. Bei geregelten Brandmelde- und Lebensschutzanwendungen sollte die Installation lokalen Vorschriften und der vom Gerätehersteller zertifizierten Verdrahtungsmethode folgen.

Wo diese Schnittstelle häufig eingesetzt wird

Der Trockenkontakteingang wird breit eingesetzt, weil viele Geräte einen Relaisausgang oder Schaltkontakt bereitstellen können. Er ist nicht auf eine Branche beschränkt. Dasselbe Grundprinzip findet sich in Industrieanlagen, intelligenten Gebäuden, Verkehrseinrichtungen, Energieanlagen, Campusbereichen, Lagern, Hotels, Krankenhäusern und öffentlicher Infrastruktur.

Industrieautomation und Geräteüberwachung

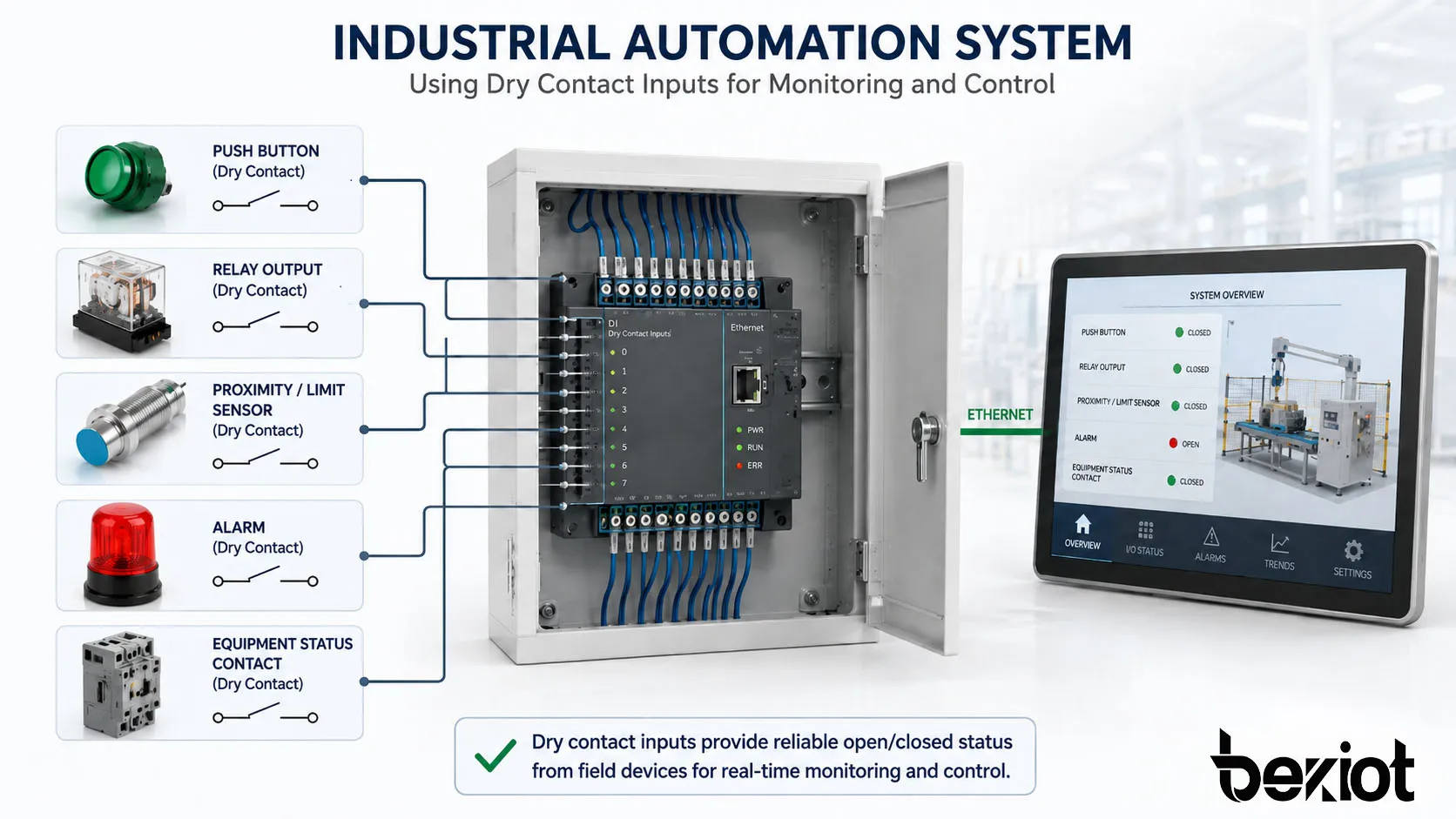

In industriellen Umgebungen wird der Trockenkontakteingang häufig zur Überwachung von Maschinenlaufstatus, Störalarmen, Not-Aus-Rückmeldungen, Endschaltern, Druckschaltern, Füllstandsschaltern, Temperaturalarmrelais und Statuskontakten von Energiesystemen genutzt.

Diese Signale können mit SPS, RTU, SCADA-Gateways, Industriecomputern oder Remote-I/O-Modulen verbunden werden. Nach der Erfassung kann das System den Gerätestatus anzeigen, Alarme auslösen, Wartungsereignisse protokollieren oder automatische Steuerlogik unterstützen.

Gebäudemanagement und HLK-Systeme

In der Gebäudeautomation kann der Trockenkontakteingang für Lüfterstatus, Pumpenstörung, Filteralarm, Wasserleckageerkennung, Rückmeldung von Rauchschutzklappen, Belegungsschalter, Aufzugsstatus, Zutrittstürposition und Energiemanagementsignale verwendet werden.

Da viele Gebäudegeräte weiterhin Relaisausgänge bereitstellen, ist der Trockenkontakteingang nützlich, um traditionelle elektromechanische Geräte mit modernen BMS-Plattformen zu verbinden. Er unterstützt zentrale Überwachung, ohne dass jedes Gerät dasselbe Kommunikationsprotokoll beherrschen muss.

Sicherheit, Zutrittskontrolle und Alarmsysteme

Sicherheitssysteme nutzen Trockenkontakteingänge häufig für magnetische Türkontakte, Relaisausgänge von Bewegungsmeldern, Paniktaster, Sabotagekontakte, Einbruchalarme, Torstatus und Ereignisrückmeldungen der Zutrittskontrolle.

In diesen Systemen sind Reaktionsgeschwindigkeit und Zuverlässigkeit wichtig. Der Eingang sollte mit der korrekten NO- oder NC-Logik konfiguriert werden, und die Verdrahtung sollte bei Bedarf gegen versehentliche Trennung, Störungen oder unbefugte Manipulation geschützt sein.

Kommunikation, Benachrichtigung und Fernsteuerung

Ein Trockenkontakteingang kann physische Ereignisse auch mit Kommunikationssystemen verbinden. Beispielsweise kann ein Alarmrelais ein IP-Benachrichtigungsgateway, einen Durchsagecontroller, ein Sprachalarmsystem, ein SMS-Modul, ein Fernüberwachungsgerät oder eine Dispatch-Plattform auslösen.

Dadurch ist der Trockenkontakteingang in Projekten nützlich, in denen ältere Geräte an digitale Kommunikationsabläufe angebunden werden müssen. Ein einfacher Relaisausgang eines Feldgeräts kann zum Auslöser für Sprachanrufe, Durchsagen, visuelle Alarme, Ereignisprotokolle oder Fernwartungstickets werden.

Vorteile für Systemdesigner

Der Wert des Trockenkontakteingangs liegt nicht nur in seiner technischen Einfachheit. Er hilft Systemdesignern auch, unterschiedliche Marken, verschiedene Gerätegenerationen und verschiedene Steuerungsplattformen praktisch zu integrieren.

Hohe Kompatibilität zwischen Geräten

Da die Trockenkontaktsignalisierung auf offenen und geschlossenen Kontaktzuständen basiert, kann sie über viele Produktkategorien hinweg funktionieren. Ein Sensor, Relais, Controller, eine Alarmzentrale oder ein Maschinenausgang muss nicht dasselbe digitale Protokoll sprechen wie das empfangende System.

Dies ist besonders nützlich bei Retrofit-Projekten. Statt alle Bestandsgeräte zu ersetzen, können Integratoren Trockenkontakt-Eingangsmodule verwenden, um wichtige Statussignale zu erfassen und in eine neuere Managementplattform einzubringen.

Geringe Komplexität und einfache Wartung

Die Verdrahtung von Trockenkontakten ist leichter zu verstehen als viele Datenkommunikationsschnittstellen. Techniker können den Kontaktzustand oft mit einfachen Werkzeugen prüfen, die Leitungsdurchgängigkeit verifizieren und feststellen, ob das Problem vom Feldgerät, vom Kabel oder vom Eingangsmodul verursacht wird.

Für Wartungsteams reduziert diese Einfachheit die Fehlersuchzeit. Sie erleichtert auch die Dokumentation, weil jeder Eingangspunkt nach seiner physischen Funktion bezeichnet werden kann, zum Beispiel „Pumpenstörung“, „Tür offen“, „Alarm aktiv“ oder „manueller Ruftaster“.

Zuverlässige Ereignisauslösung

Ein Trockenkontakteingang eignet sich für zuverlässige Ereignisauslösung, wenn Verdrahtung, Kontaktbelastbarkeit und Eingangseinstellungen richtig ausgelegt sind. Er vermeidet komplexe Softwarekommunikation, wenn nur eine einfache Bedingung erkannt werden muss.

Für kritische Anwendungen kann die Zuverlässigkeit durch geschirmte Kabel, Überspannungsschutz, überwachte Schleifen, korrekte Erdung, Entprelleinstellungen und klare Wartungsverfahren verbessert werden.

Trockenkontakteingang im Vergleich zum Nasskontakteingang

Der Hauptunterschied zwischen Trocken- und Nasskontakt besteht darin, ob das Feldsignal eine Spannung bereitstellt. Ein Trockenkontakt liefert keine Spannung; er öffnet oder schließt nur einen Stromkreis. Ein Nasskontakteingang empfängt ein aktives Spannungssignal vom externen Gerät, etwa 12 V DC, 24 V DC oder einen anderen Nennsignalpegel.

Dieser Unterschied ist bei der Installation wichtig. Wird ein versorgtes Nasssignal an einen Trockenkontakteingang angeschlossen, kann die Eingangsschaltung beschädigt werden, wenn das Gerät nicht dafür ausgelegt ist. Ebenso kann ein trockener Relaiskontakt an einem Nasskontakteingang nicht funktionieren, wenn die Eingangsschaltung die erforderliche Spannung nicht aus der richtigen Quelle erhält.

Hinweise zur Auswahl und Bereitstellung

Die Wahl des richtigen Trockenkontakt-Eingangsmoduls hängt von Anwendungsumgebung, Anzahl der Eingangspunkte, Verdrahtungsdistanz, Reaktionszeit, Überwachungsanforderungen und Integrationsplattform ab. Ein einfacher Innenschalter benötigt möglicherweise nur eine Basisklemme, während industrielle und Außenanlagen stärkeren Schutz erfordern können.

Eingangsspezifikationen vor der Verdrahtung prüfen

Vor der Installation sollte bestätigt werden, ob der Eingang wirklich ein Trockenkontakt, ein Nasskontakt oder konfigurierbar ist. Das Handbuch sollte Eingangsspannung, Messstrom, Isolationsmethode, maximale Kabellänge, Klemmentyp, unterstützte NO- oder NC-Logik und den empfohlenen Verdrahtungsplan angeben.

Beim Anschluss an Drittgeräte sollte auch die Kontaktbelastbarkeit des Relais auf der Ausgangsseite geprüft werden. Obwohl der Trockenkontakteingang normalerweise nur einen kleinen Messstrom verwendet, muss der Relaiskontakt weiterhin zur Eingangsschaltung und zur Betriebsumgebung passen.

Störungen, Entfernung und Umgebung berücksichtigen

Lange Kabelwege, nahe Motoren, Hochspannungsleitungen, Blitzexposition und industrielle elektromagnetische Störungen können die Signalzuverlässigkeit beeinträchtigen. Geschirmte Kabel, Trennung von Leistungsverdrahtung, Überspannungsschutz und korrekte Erdung helfen, die Stabilität zu verbessern.

Außenbereiche oder raue Umgebungen können wasserdichte Anschlusskästen, korrosionsbeständige Klemmen, Kabelverschraubungen und regelmäßige Inspektionen erfordern. In sicherheitsrelevanten Systemen sollte die Verdrahtung klar dokumentiert und im Rahmen geplanter Wartung getestet werden.

Jeden Eingang einer klaren Systemaktion zuordnen

Ein Trockenkontakteingang ist nur dann nützlich, wenn das empfangende System weiß, was es mit dem Signal tun soll. Jeder Eingang sollte einen klaren Namen, Ereignislogik, Alarmpriorität, Benachrichtigungsregel, Rücksetzmethode und Wartungsverfahren besitzen.

Beispielsweise kann ein Eingang „Tür gewaltsam geöffnet“ einen Sicherheitsalarm auslösen, während ein Eingang „Pumpenstörung“ das Wartungspersonal benachrichtigt. Ein Eingang „manueller Notruftaster“ kann sofortige Eskalation, Ereignisaufzeichnung und Kopplung mit Video- oder Beschallungssystemen erfordern.

Typische Planungsfehler vermeiden

Ein häufiger Fehler ist die Annahme, dass alle digitalen Eingänge gleich sind. Trockenkontakteingang, Nasskontakteingang, Analogeingang, Impulseingang und Kommunikationsschnittstellen erfüllen unterschiedliche Zwecke. Der falsche Eingangstyp kann unzuverlässige Erkennung oder Geräteschäden verursachen.

Ein weiterer Fehler ist das Ignorieren der Kontaktlogik. Wenn normalerweise offene und normalerweise geschlossene Einstellungen vertauscht werden, kann das System im Normalbetrieb einen Alarm anzeigen oder ein echtes Ereignis nicht erkennen. Klare Kennzeichnung und Inbetriebnahmetests sind vor der Übergabe erforderlich.

Außerdem sollte das Konzept des Trockenkontakts nicht überdehnt werden. Ein Trockenkontakteingang sollte nicht als Spannungsausgang, Lasttreiber oder Ersatz für ein geeignetes Kommunikationsprotokoll verwendet werden, wenn detaillierte Gerätedaten erforderlich sind. Er eignet sich am besten für einfache Status- und Ereigniserkennung.

FAQ

Ist ein Trockenkontakteingang dasselbe wie ein Relaiseingang?

Beide sind eng verwandt, aber nicht immer identisch. Ein Trockenkontakteingang empfängt häufig ein Relaiskontaktsignal, kann aber auch Signale von Schaltern, Tastern, Magnetkontakten oder anderen spannungsfreien Kontakten empfangen. Entscheidend ist, dass der angeschlossene Kontakt keine externe Spannung anlegt, sofern der Eingang nicht dafür ausgelegt ist.

Kann ich 24 V DC direkt an einen Trockenkontakteingang anschließen?

Nur wenn im Gerätehandbuch eindeutig angegeben ist, dass der Eingang diese Spannung akzeptiert oder Nasskontaktbetrieb unterstützt. Viele Trockenkontakteingänge sind nur für spannungsfreie Kontakte ausgelegt. Das Anlegen von 24 V DC an einen reinen Trockeneingang kann die Schaltung beschädigen.

Was ist der Unterschied zwischen normalerweise offener und normalerweise geschlossener Verdrahtung?

Normalerweise offene Verdrahtung bedeutet, dass der Kontakt im Grundzustand offen ist und schließt, wenn ein Ereignis eintritt. Normalerweise geschlossene Verdrahtung bedeutet, dass der Kontakt im Grundzustand geschlossen ist und öffnet, wenn ein Ereignis eintritt. Die richtige Wahl hängt von Anwendung, Fail-Safe-Anforderungen und Alarmlogik ab.

Wo wird ein Trockenkontakteingang am häufigsten eingesetzt?

Er wird häufig in SPS-Systemen, Gebäudeautomation, Alarmzentralen, Zutrittskontrolle, HLK-Geräten, Industriemaschinen, Pumpstationen, Fernüberwachungssystemen, Notruftastern und Benachrichtigungsgateways eingesetzt. Er ist besonders nützlich, wenn ein einfacher offener oder geschlossener Zustand überwacht werden muss.

Unterstützt ein Trockenkontakteingang Datenkommunikation?

Nein. Ein Trockenkontakteingang erkennt nur den Kontaktzustand. Er kann keine detaillierten Daten wie Temperaturwerte, Gerätediagnosen, Benutzerinformationen oder Netzwerknachrichten übertragen. Für detaillierten Datenaustausch benötigen Systeme üblicherweise Protokolle wie Modbus, BACnet, SIP, MQTT, Ethernet/IP oder andere Kommunikationsmethoden.
