Die Betriebsfeuchte bezeichnet den Bereich der relativen Luftfeuchte, in dem ein Produkt, Gerät, System oder eine Komponente zuverlässig arbeitet, während es eingeschaltet ist und seine vorgesehene Funktion erfüllt. Sie beschreibt, wie viel Feuchtigkeit aus der Umgebungsluft das Gerät im Betrieb verträgt. Für elektronische, elektrische, Kommunikations-, Industrie-, Sicherheits-, Medizin- und Außengeräte ist die Betriebsfeuchte eine wichtige Umgebungsspezifikation, denn Feuchtigkeit kann sich unmittelbar auf Zuverlässigkeit, Sicherheit, Lebensdauer, Isolation, Korrosion, Displayverhalten, Sensoren, Steckverbinder und Schaltungsstabilität auswirken.

Ein Produktdatenblatt kann die Betriebsfeuchte beispielsweise als 10 % bis 90 % r. F., 5 % bis 95 % r. F. nicht kondensierend oder 0 % bis 95 % r. F. angeben – abhängig vom Gerätetyp und den Prüfbedingungen. r. F. steht für relative Feuchte. Der Hinweis „nicht kondensierend“ ist besonders wichtig, denn hohe Luftfeuchte ohne Kondensation unterscheidet sich grundlegend von Wassertröpfchen, die sich auf Schaltungen, Klemmen, Linsen, Displays, Mikrofonen, Lautsprechern oder Steckverbindern bilden.

Die Betriebsfeuchte wird in der Industrieautomation, bei Telekommunikationseinrichtungen, Außensicherheitsgeräten, IP-Telefonen, Zutrittskontrollsystemen, Servern, Routern, Sensoren, Schalttafeln, Bahnsystemen, Medizingeräten, Lagern, Kühlhäusern, maritimen Standorten, Tunneln, Energieanlagen und Gebäudeautomationssystemen umfassend berücksichtigt. In diesen Umgebungen tritt Feuchtigkeit häufig zusammen mit Temperaturwechseln, Staub, Salznebel, Vibration, Spritzwasser, chemischen Dämpfen und langzeitiger Materialalterung auf.

Was versteht man unter Betriebsfeuchte?

Definition und Kernbedeutung

Die Betriebsfeuchte bezeichnet die Feuchtebedingungen, für die ein Gerät während des Betriebs ausgelegt ist. Sie unterscheidet sich von der Lagerfeuchte, die den Feuchtebereich beschreibt, den das Produkt im ausgeschalteten oder nicht aktiven Zustand verträgt. Die Betriebsfeuchte ist für den tatsächlichen Einsatz meist wichtiger, da interne Schaltungen, Netzteile, Sensoren, Displays, Taster, Audioteile und Steckverbinder unter Spannung beeinträchtigt werden können.

Die Kernbedeutung liegt in der Feuchtetoleranz während der aktiven Nutzung. Ist ein Gerät für 10 % bis 90 % r. F. nicht kondensierend spezifiziert, heißt das, dass das Produkt innerhalb dieses relativen Feuchtebereichs arbeiten soll, solange sich keine Kondensation bildet. Es bedeutet nicht automatisch, dass das Gerät bei Regen, Nebelnässe, Abspritzwasser, Überflutung, Dampf oder direktem Wasserkontakt betrieben werden kann.

Die Betriebsfeuchte sollte stets zusammen mit der Betriebstemperatur betrachtet werden. Die relative Luftfeuchte ändert sich mit der Temperatur. Ein Gerät kann in einem stabilen, warmen Raum bei 90 % r. F. noch normal arbeiten, bei raschem Temperaturabfall jedoch mit Kondensation kämpfen. Deshalb müssen Feuchte, Temperatur, Taupunkt, Gehäusekonstruktion und Einbauort stets gemeinsam bewertet werden.

Die Betriebsfeuchte legt fest, welche Feuchtebedingungen ein Gerät beim Arbeiten verträgt; sie sagt jedoch nicht automatisch aus, dass das Gerät wasserdicht oder kondensationssicher ist.

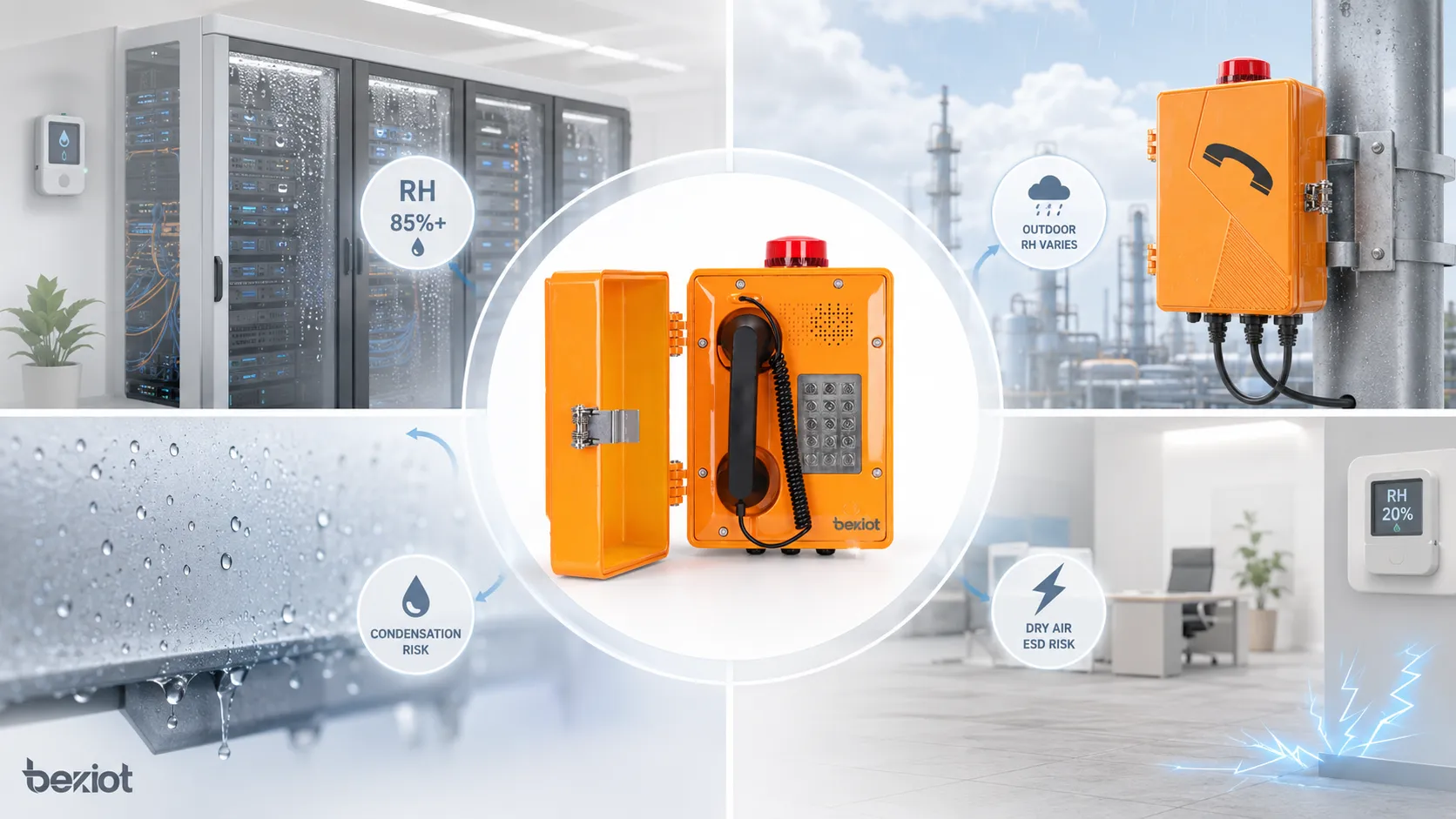

Warum die Betriebsfeuchte von Bedeutung ist

Die Betriebsfeuchte ist bedeutsam, weil Feuchtigkeit Geräte schleichend oder plötzlich schädigen kann. Hohe Feuchte kann Korrosion beschleunigen, den Isolationswiderstand verringern, Kriechströme verursachen, Leiterplatten kontaminieren, Sensoren beeinflussen, Displays oder Linsen beschlagen lassen, Etiketten verformen, Klebeverbindungen schwächen und die Leistung von Lautsprechern oder Mikrofonen mindern. In manchen Fällen ruft Feuchtigkeit intermittierende Fehler hervor, die schwer zu diagnostizieren sind.

Auch niedrige Feuchte kann Probleme bereiten. Sehr trockene Umgebungen können die Gefahr elektrostatischer Entladungen erhöhen, vor allem in Rechenzentren, der Elektronikfertigung, Laboren und Büroräumen mit empfindlicher Ausstattung. Trockene Luft wirkt sich zudem auf bestimmte Materialien, Kunststoffe, Papier, Dichtungen und den Nutzerkomfort aus.

Bei Außen-, Industrie- und Feldgeräten ist Feuchte selten ein isolierter Faktor. Geräte sehen sich nachts feuchter Luft, tagsüber hohen Temperaturen, morgendlicher Kondensation, Staub in der Umgebung, Salz in Küstenregionen oder chemischen Dämpfen an Industriestandorten ausgesetzt. Ein zuverlässiges Produkt muss anhand des tatsächlichen Feuchteprofils seines Aufstellumfelds beurteilt werden.

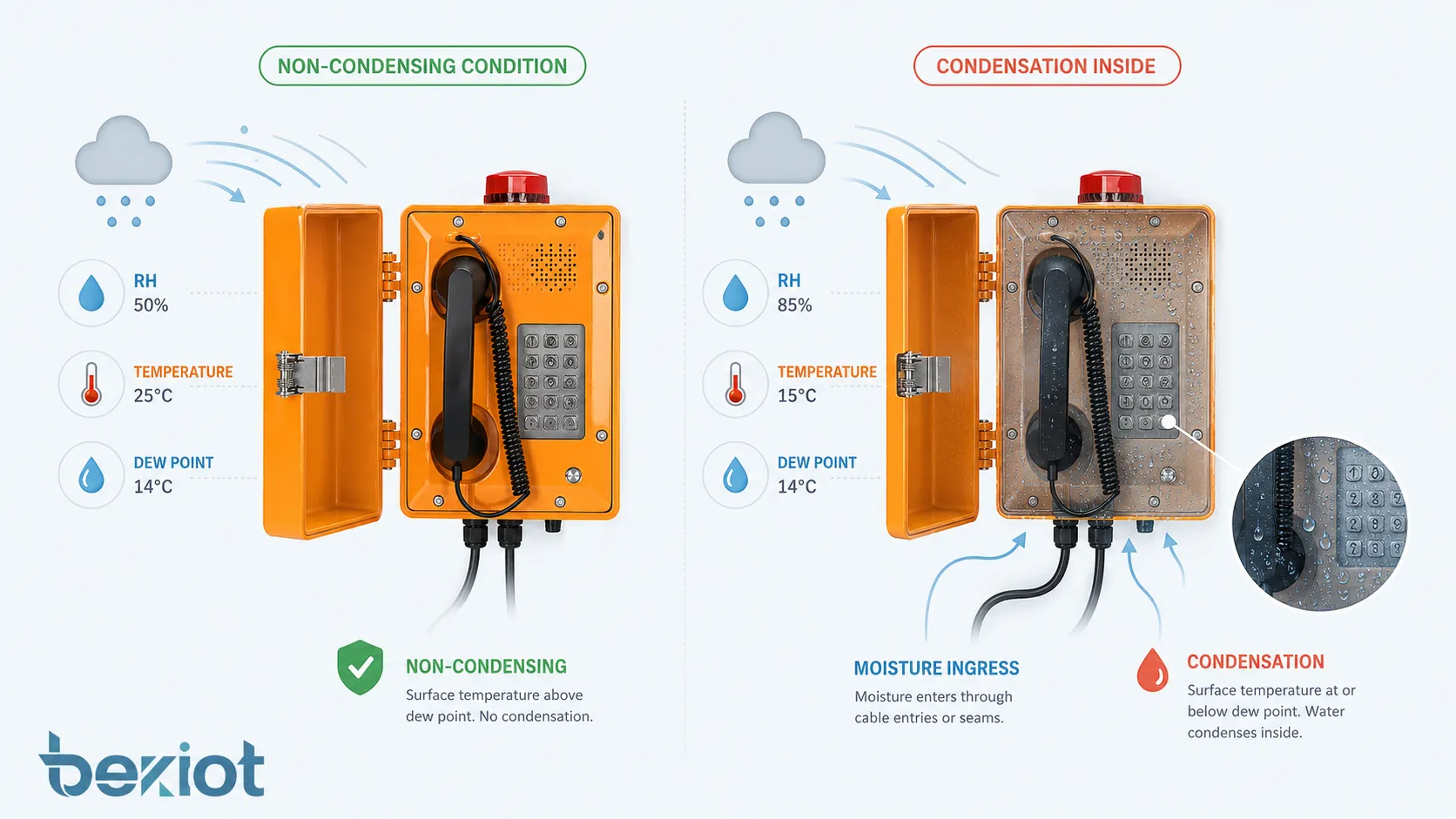

Wie die Betriebsfeuchte wirkt

Relative Feuchte und Temperatur

Die relative Feuchte beschreibt, wie viel Wasserdampf in der Luft vorhanden ist, verglichen mit der maximalen Menge, die die Luft bei derselben Temperatur aufnehmen kann. Warme Luft kann mehr Feuchtigkeit speichern als kalte Luft. Daher kann dieselbe Wasserdampfmenge bei hoher Temperatur eine niedrigere r. F. und bei niedriger Temperatur eine höhere r. F. darstellen.

Dieser Zusammenhang ist für Geräte wichtig, weil Temperaturänderungen aus einem unbedenklichen Feuchtezustand ein Kondensationsrisiko machen können. Dringt warme, feuchte Luft in ein Gehäuse ein und kühlt anschließend ab, kann sie ihren Taupunkt erreichen und Wasser an den Innenflächen kondensieren.

Ein für hohe relative Feuchte ausgelegtes Gerät kann trotzdem ausfallen, wenn Kondensation auftritt. Ingenieure sollten daher nicht nur den r. F.-Prozentsatz prüfen, sondern auch Temperaturzyklen, Taupunkt, Belüftung, Gehäusedichtigkeit und die Wahrscheinlichkeit, dass Feuchtigkeit im Produkt eingeschlossen bleibt.

Nicht kondensierende Bedingungen

Viele Datenblätter geben die Feuchte mit dem Zusatz „nicht kondensierend“ an. Dies bedeutet, dass Feuchte in der Luft zulässig ist, jedoch kein flüssiges Wasser am oder im Gerät entstehen darf. Kondensation kann weitaus schädlicher sein als feuchte Luft, denn Wassertropfen können elektrische Kontakte überbrücken, Metallteile korrodieren, optische Flächen beschlagen und Leiterplatten kontaminieren.

Nicht kondensierende Bedingungen sind in kontrollierten Innenräumen, Datensälen, Telekommunikationsräumen, Büros und vielen Industrieschränken üblich. In der Feldpraxis bleiben die Bedingungen jedoch nicht immer kondensationsfrei. Außenschränke, Tunnel, Kühlhauseingänge, Küstenstandorte und unbeheizte Gebäude können bei täglichen Temperaturschwankungen Kondensation erfahren.

Falls die reale Installation Kondensation hervorrufen kann, benötigt das Produkt zusätzliche konstruktive Schutzmaßnahmen wie dichte Gehäuse, atmungsaktive Membranen, Heizungen, Conformal Coating, Drainage, Trockenmittel, Feuchteregelung oder eine bessere Schrankkonstruktion.

Taupunkt und Feuchterisiko

Der Taupunkt ist die Temperatur, bei der die Luft gesättigt ist und Wasserdampf zu kondensieren beginnt. Sinken Geräteoberflächen unter den Taupunkt, kann sich dort Feuchtigkeit niederschlagen. Dies kann in Schränken, Gehäusen, auf Leiterplatten, Steckverbindern, Displays und Metallgehäusen geschehen.

Der Taupunkt ist oft aussagekräftiger als die r. F. allein, um das Kondensationsrisiko zu verstehen. Ein hoher r. F.-Wert bei stabiler Temperatur kann weniger schädlich sein als ein rascher Temperaturabfall, der Wassertröpfchen entstehen lässt. Kondensation tritt besonders häufig bei Übergängen von Nacht zu Tag, beim Betreten klimatisierter Räume, beim Öffnen von Kühlhaustüren und bei Temperaturschwankungen in Außenschränken auf.

Eine gute Feuchteauslegung sollte bewerten, ob das Gerät konstanter Feuchte, wechselnder Feuchte oder Kondensation ausgesetzt ist. Diese Bedingungen erzeugen unterschiedliche Belastungsniveaus.

Feuchteeindringen und -aufnahme

Feuchtigkeit kann über Kabelverschraubungen, Nähte, Entlüftungen, Steckverbinder, Dichtungen, Schraubenlöcher, beschädigte Abdichtungen, poröse Materialien und Druckänderungen in Geräte gelangen. Selbst abgedichtete Geräte können über lange Zeiträume Feuchtebewegungen erfahren, wenn das Dichtungssystem nicht korrekt ausgelegt ist.

Manche Werkstoffe nehmen zudem Feuchtigkeit auf. Kunststoffe, Gummiteile, Klebstoffe, Etiketten, Isolierstoffe und Leiterplattensubstrate können je nach Umgebung Feuchte aufnehmen oder abgeben. Dies kann Abmessungen, Isolation, Klebefestigkeit und die Langzeitzuverlässigkeit beeinträchtigen.

Die Betriebsfeuchte ist daher sowohl als äußere Umgebungsbedingung als auch als innere Materialbelastung zu betrachten.

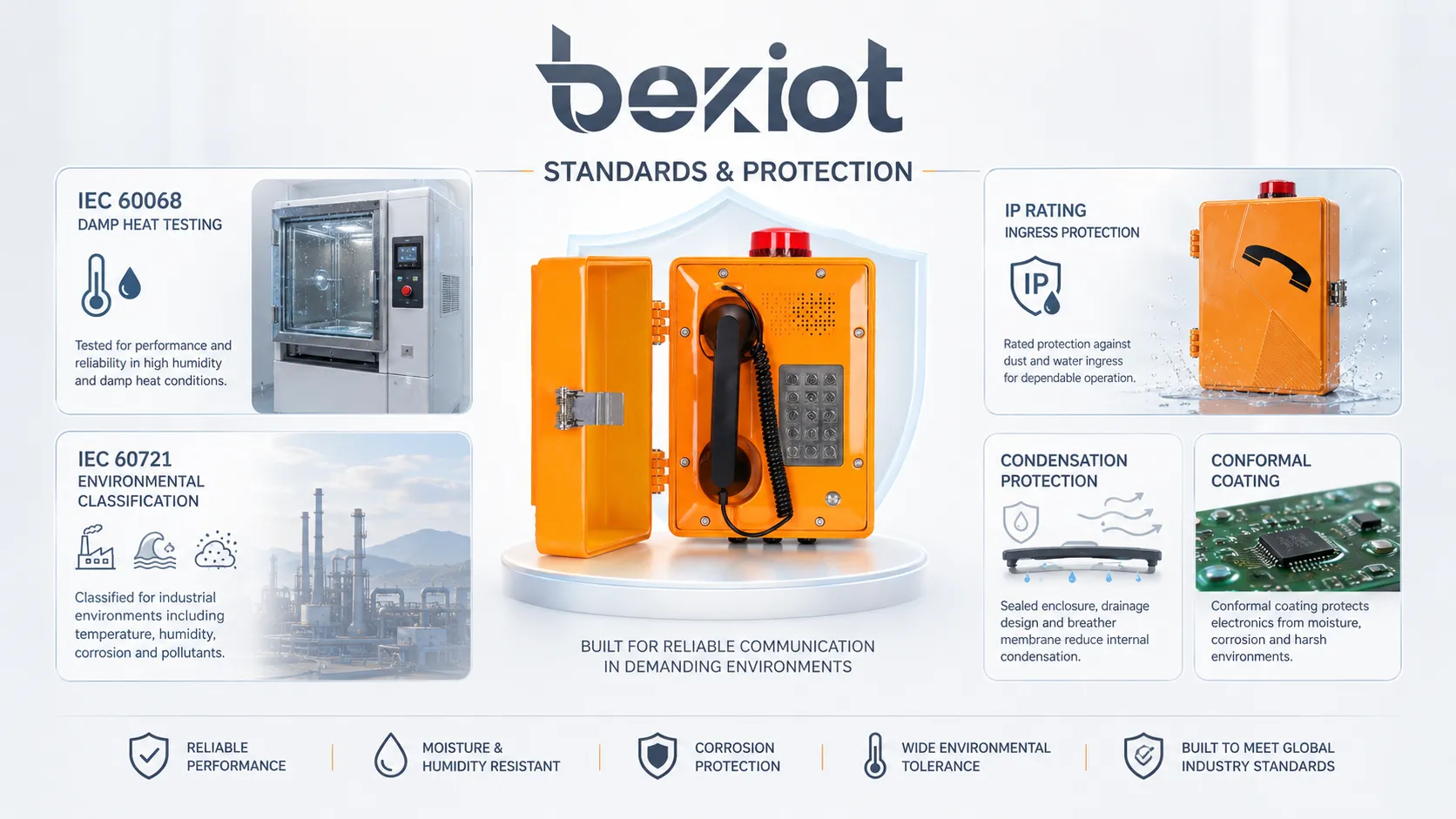

Normen rund um die Betriebsfeuchte

Umweltprüfungen nach IEC 60068

Die IEC 60068 ist eine bedeutende Normenfamilie für Umweltprüfungen, mit denen bewertet wird, wie elektrotechnische Produkte auf Umwelteinflüsse reagieren. Für feuchtebezogene Bewertungen sind Prüfungen mit feuchter Wärme besonders relevant, denn sie helfen festzustellen, wie Produkte hohe Feuchte, Kondensation und Veränderungen der elektrischen oder mechanischen Eigenschaften verkraften.

In der praktischen Produktprüfung können Feuchtwärmeprüfungen genutzt werden, um Korrosionsbeständigkeit, Isolationsstabilität, Schaltungszuverlässigkeit, Dichtungsverhalten, Materialalterung, Displayverhalten und Funktionsbetrieb unter feuchten Bedingungen zu kontrollieren. Das genaue Prüfverfahren, die Dauer, die Temperatur, die Feuchtestufe und der Betriebszustand müssen nach Produkttyp und Anwendung gewählt werden.

Die Prüfungen nach IEC 60068 sind nicht als eine einzige Feuchteklasse zu verstehen. Es handelt sich um eine Familie von Prüfmethoden und Leitfäden. Eine Produktspezifikation sollte angeben, welche Prüfung mit welchen Bedingungen und welchen Abnahmekriterien durchgeführt wurde.

IEC 60068-2-78 Feuchte Wärme, konstant

Die IEC 60068-2-78 ist der Konstantprüfung mit feuchter Wärme zugeordnet. Bei dieser Prüfart wird ein Produkt oder Bauteil über einen definierten Zeitraum hoher Feuchte und stabiler Temperatur ausgesetzt. Sie eignet sich, um die Langzeitwirkung feuchter Luft ohne die wiederholten Temperaturschwankungen der Wechselprüfung zu bewerten.

Die Konstant-Feuchtwärmeprüfung kann feuchtebedingte Schädigungen wie verringerten Isolationswiderstand, Korrosion, Materialaufquellung, Beschichtungsschwäche, Displayanomalien und Funktionsinstabilität aufdecken. Sie ist oft für elektronische Produkte relevant, die in feuchter Umgebung betrieben oder gelagert werden.

Das Prüfergebnis hängt von Schärfe und Dauer ab. Eine kurze, niedrigschärfige Prüfung ist einer Langzeitexposition in tropischer, maritimer, industrieller oder Außenumgebung nicht gleichwertig.

IEC 60068-2-30 Feuchte Wärme, zyklisch

Die IEC 60068-2-30 ist der zyklischen Feuchtwärmeprüfung zugeordnet. Zyklische Feuchtwärmeprüfungen setzen Produkte wiederholten Temperatur- und Feuchtezyklen aus, wodurch häufig Kondensationsstress entsteht. Dies ist nützlich, weil viele reale Umgebungen nicht stabil sind. Geräte können sich tagsüber erwärmen, nachts abkühlen und mehrfache Feuchtezyklen durchlaufen.

Zyklische Feuchte kann belastender sein als konstante Feuchte, da sich Ausdehnung, Schrumpfung, Kondensation, Verdunstung und Feuchtewanderung mit der Zeit wiederholen. Diese Zyklen können Dichtungen, Lötstellen, Kontakte, Steckverbinder, Beschichtungen und mechanische Teile beeinträchtigen.

Produkte, die im Freien, in unklimatisierten Räumen, im Transportwesen, in Tunneln oder in Feldschränken eingesetzt werden, können von einer zyklischen Feuchtwärmebewertung profitieren, weil die realen Umgebungsbedingungen oft täglich wechseln.

IEC 60721 Umweltklassifikation

Die IEC 60721 liefert ein Rahmenwerk zur Klassifikation von Umgebungsbedingungen wie Klima, Temperatur, Feuchte, mechanische Beanspruchung und andere Umwelteinflüsse. Sie hilft Ingenieuren, die Einsatzumgebung festzulegen, in der ein Produkt gelagert, transportiert oder verwendet wird.

Für die Betriebsfeuchte hilft die Umweltklassifikation, vage Beschreibungen wie „Innenraum“, „Außenbereich“ oder „industriell“ zu vermeiden. Ein wettergeschützter Außenschrank, ein klimatisiertes Büro, ein tropischer Außenstandort, ein Eisenbahntunnel, ein Kühlhaus und eine Chemieanlage können alle unterschiedliche Feuchterisiken aufweisen.

Die Umweltklasse allein ersetzt weder die Produktprüfung noch die Zuverlässigkeitsbewertung. Sie hilft, die erwartete Umgebung zu definieren, damit die richtigen Produktanforderungen und Prüfschärfen gewählt werden können.

Richtlinien für Telekommunikation, Rechenzentren und Industrie

Telekommunikationsräume, Rechenzentren, Technikräume und industrielle Leitzentralen können zusätzliche Umgebungsrichtlinien zur Temperatur- und Feuchteregelung anwenden. In diesen Umgebungen wird die Feuchte häufig überwacht, um elektrostatische Entladungen bei niedriger Feuchte und Kondensations- oder Korrosionsrisiken bei hoher Feuchte zu verringern.

Rechenzentren und Telekommunikationsstandorte benötigen üblicherweise eine geregelte Feuchte, da Server, Switches, Speichersysteme und Kommunikationstechnik kontinuierlich arbeiten. Mangelhafte Feuchteregelung kann das Hardware-Ausfallrisiko erhöhen und die Langzeitzuverlässigkeit mindern.

Branchenspezifische Richtlinien sind zu prüfen, wenn Geräte in regulierten oder hochverfügbaren Umgebungen installiert werden.

Schutzgrade und Feuchte

Betriebsfeuchte ist nicht dasselbe wie die IP-Schutzart

Betriebsfeuchte und IP-Schutzart beschreiben unterschiedliche Umgebungseigenschaften. Die Betriebsfeuchte kennzeichnet den Feuchtegehalt der Luft, den das Gerät im Betrieb verträgt. Die IP-Schutzart beschreibt den Schutzgrad eines Gehäuses gegen feste Fremdkörper, Staub, zufällige Berührung und eindringendes Wasser.

Ein Gerät kann für 95 % r. F. nicht kondensierend ausgelegt sein und dennoch nur begrenzten Schutz gegen Regen oder Spritzwasser besitzen. Ein anderes Gerät kann eine hohe IP-Schutzart haben, benötigt aber weiterhin eine Feuchteregelung im Gehäuse, um Kondensation zu verhindern. Diese Spezifikationen dürfen nicht verwechselt werden.

Für Außen- oder raue Umgebungen sollten Anwender stets Betriebsfeuchte, Betriebstemperatur, IP-Schutzart, Kondensationsschutz, Korrosionsbeständigkeit und Montageart gemeinsam prüfen.

IP-Schutzarten und Wassereindringen

Die IP-Schutzarten nach IEC 60529 werden üblicherweise verwendet, um den Gehäuseschutz gegen feste und flüssige Stoffe zu beschreiben. Die erste Ziffer bezieht sich auf den Schutz gegen feste Fremdkörper oder Staub, die zweite Ziffer auf den Schutz gegen Wasser. Beispiele sind Schutz gegen Tropfwasser, Spritzwasser, Strahlwasser, starkes Strahlwasser, zeitweiliges Untertauchen oder andere definierte Bedingungen.

IP-Schutzarten helfen einzuschätzen, ob ein Gehäuse das Eindringen von Wasser von außen verhindern kann. Sie beschreiben das innere Kondensationsrisiko jedoch nicht vollständig. Ein dichtes Gehäuse kann zwar Regen abhalten, aber dennoch feuchte Luft im Inneren einschließen. Bei Temperaturänderungen kann diese eingeschlossene Feuchte kondensieren.

Deshalb können Produkte mit IP-Schutzart – abhängig von der Einbauumgebung – dennoch atmungsaktive Membranen, Druckausgleich, Trockenmittel, Heizungen, eine Drainagekonstruktion oder Conformal Coating benötigen.

NEMA- und UL-Type-Klassifizierungen

In nordamerikanischen Projekten können für Elektrogehäuse NEMA- und UL-Type-Klassifizierungen verwendet werden. Diese Klassifizierungen können die Eignung für bestimmte Innen- oder Außenbedingungen beschreiben, etwa herabfallender Schmutz, Regen, Schneeregen, windverblasener Staub, Schlauchwasser, Korrosion, Öl, Kühlmittel oder andere Umwelteinwirkungen je nach Typ.

NEMA- oder UL-Type-Angaben sollten nicht als exakte Äquivalente zu IP-Schutzarten oder Betriebsfeuchtebereichen behandelt werden. Sie besitzen ihren eigenen Geltungsbereich, ihre eigene Prüflogik und ihren Anwendungskontext. Ein Produkt kann sowohl eine Feuchtespezifikation als auch eine Gehäuseklassifizierung benötigen, um eine Projektanforderung zu erfüllen.

Bei der Auswahl von Geräten für feuchte oder nasse Umgebungen sollten Anwender prüfen, welches Klassifizierungssystem vom Projekt, Markt oder der zuständigen Stelle gefordert wird.

IK-Schutzart und mechanischer Schutz

Die IK-Schutzart beschreibt den Schutz des Gehäuses gegen äußere mechanische Stöße. Sie beschreibt nicht direkt das Verhalten bei Feuchte. Mechanische Beschädigungen können jedoch den Feuchte- und Wasserschutz schwächen, indem Gehäuse reißen, Deckel sich lösen, Dichtungen beschädigt oder Kabeleinführungen geöffnet werden.

An öffentlichen, industriellen, verkehrstechnischen oder Außenstandorten kann die Schlagfestigkeit indirekt dazu beitragen, Feuchteprobleme zu verhüten. Wird ein Gehäuse durch einen Stoß beschädigt, kann das Feuchte- und Wassereindringrisiko steigen.

Bei Feldgeräten sind IP-Schutz, IK-Schutz, Betriebsfeuchte, Temperaturbereich, Materialbeständigkeit und Wartungsinspektion gemeinsam zu betrachten.

Conformal Coating und Feuchteschutz

Conformal Coating ist eine Schutzschicht auf Leiterplatten, die gegen Feuchte, Staub, chemische Dämpfe und Korrosion schützt. Es kann die Zuverlässigkeit in feuchten Umgebungen erhöhen, besonders wenn Geräte Kondensation oder luftgetragene Verunreinigungen erfahren.

Conformal Coating macht ein Produkt allein noch nicht wasserdicht. Es ist eine Schutzschicht. Gehäusedichtheit, Kabeleinführungen, Bauteilauswahl, Drainage und Umgebungskontrolle bleiben weiterhin wichtig.

In stark feuchten oder korrosiven Umgebungen kann Conformal Coating wertvoll sein, wenn es als Teil einer vollständigen Feuchteschutzstrategie eingesetzt wird.

Technische Auswirkungen der Feuchte auf Geräte

Korrosion von Metallteilen

Hohe Feuchte kann die Korrosion von Metallteilen beschleunigen, besonders in Verbindung mit Salz, Industriegasen, Staub oder chemischer Kontamination. Steckverbinder, Klemmen, Schrauben, Kontakte, Schirmteile, Federn und Leiterbahnen können sämtlich betroffen sein.

Korrosion erhöht den elektrischen Widerstand, verursacht intermittierende Kontakte, schwächt mechanische Teile und erzeugt sichtbaren Rost oder Oxidation. In Kommunikationsgeräten kann Korrosion die Audioqualität, die Tasterzuverlässigkeit, die Stromverbindung und die Netzwerkstabilität beeinträchtigen.

Korrosionsschutz kann geeignete Werkstoffe, Beschichtungen, dichte Steckverbinder, Conformal Coating, korrosionsfeste Verbindungselemente und regelmäßige Wartung erfordern.

Verringerung des Isolationswiderstands

Feuchtigkeit kann den Isolationswiderstand zwischen elektrischen Leitern herabsetzen. Dies kann Kriechströme, falsche Signale, Sensordrift oder Schaltungsinstabilität verursachen. In Hochspannungs- oder empfindlichen Messsystemen kann die Isolationverschlechterung zu ernsten Sicherheits- und Genauigkeitsproblemen führen.

Leiterplatten, Anschlussklemmen, Kabel und Steckverbinder können durch Feuchte sämtlich beeinträchtigt werden, vor allem wenn Staub oder ionische Kontamination vorliegt. Feuchte und Kontamination können gemeinsam leitfähige Pfade bilden.

Gutes Leiterplattendesign, Abstände, Beschichtung, Reinigung, Dichtheit und Umgebungsprüfungen helfen, dieses Risiko zu mindern.

Kondensation auf Leiterplatten

Kondensation zählt zu den schwerwiegendsten feuchtebedingten Risiken. Flüssiges Wasser auf einer Leiterplatte kann Kurzschlüsse, Korrosion, unvorhersehbare Signale und dauerhafte Bauteilschäden verursachen. Selbst kleine Tröpfchen können Fehler auslösen, wenn sie empfindliche Bereiche überbrücken.

Kondensation tritt häufig auf, wenn Geräte von kalter in warme, feuchte Luft gelangen, wenn sich ein Schrank nachts abkühlt, wenn eine Klimaanlage die Raumbedingungen ändert oder wenn Außengeräte schnellen Temperaturschwankungen unterliegen.

Die Verhinderung von Kondensation erfordert Temperaturmanagement, Belüftungsplanung, Feuchtesperren, Druckausgleich, Heizungen, Beschichtungen oder kontrollierte Installationspraktiken.

Auswirkungen auf Displays und optische Teile

Feuchte kann Displays, Linsen, Kamerafenster, optische Sensoren und Anzeigefenster beeinflussen. Beschlagen, Trübung, Wasserflecken, Delamination, Alterung der Hintergrundbeleuchtung und verringerte Sichtbarkeit können auftreten, wenn Feuchte in den optischen Bereich eindringt oder dort kondensiert.

Außendisplays, Gegensprechanlagen, Kameras, Zugangsterminals und Bedienfelder sind besonders anfällig, weil Nutzer auf klare Sicht angewiesen sind. Ein beschlagenes Display oder eine beschlagene Linse beeinträchtigt die Bedienbarkeit und Sicherheit.

Optische Teile erfordern eventuell Abdichtung, Antibeschlag-Design, Belüftungsmembranen, Heizungen, hydrophobe Beschichtungen oder eine sorgfältige Materialauswahl.

Auswirkungen auf Audiokomponenten

Feuchte kann Mikrofone, Lautsprecher, Hörer, Summer, Akustikmembranen und Audioports beeinflussen. Feuchte verändert möglicherweise die Empfindlichkeit, reduziert die Lautstärke, verursacht Verzerrungen, korrodiert Kontakte oder blockiert akustische Öffnungen durch Kondensation und Staub.

Kommunikationsgeräte, die im Freien, in Tunneln, in Wassernähe, in Fabriken oder in feuchten öffentlichen Bereichen installiert sind, sollten unter realistischen Feuchtebedingungen auf ihr Audioverhalten geprüft werden.

Schutzmembranen, Drainagekonstruktion, abgedichtete Schallpfade, korrosionsbeständige Werkstoffe und regelmäßige Inspektion können die Audio-Zuverlässigkeit verbessern.

Auswirkungen auf Sensoren und Kalibrierung

Manche Sensoren sind feuchteempfindlich. Gassensoren, Umweltsensoren, Drucksensoren, optische Sensoren, kapazitive Sensoren und Berührungsschnittstellen können unter feuchten Bedingungen driften oder ein verändertes Verhalten zeigen.

Sensorsysteme können Kompensationsalgorithmen, Schutzfilter, Kalibrierprozeduren oder eine Umgebungsisolierung benötigen. In manchen Fällen ist die Feuchte selbst Teil der Messgröße und muss präzise überwacht werden.

Bei Messgeräten sind Feuchteeffekte während der Kalibrierung und der Spezifikationsprüfung zu berücksichtigen.

Übliche Spezifikationen der Betriebsfeuchte

10 % bis 90 % r. F. nicht kondensierend

Eine verbreitete Spezifikation für viele elektronische Innenraum- und halbindustrielle Geräte lautet 10 % bis 90 % r. F. nicht kondensierend. Dieser Bereich eignet sich für viele kontrollierte Umgebungen, bedeutet aber nicht zwingend, dass das Produkt für nassen Außenbetrieb oder kondensationsgefährdete Orte taugt.

Tritt diese Spezifikation auf, sollten Anwender bestätigen, ob die Einbauumgebung tatsächlich kondensationsfrei bleibt. Wird das Produkt in einem Raum mit stabiler Temperatur- und Feuchteregelung installiert, kann es geeignet sein. Bei Montage in einem Außenschrank ist möglicherweise mehr Schutz erforderlich.

Der Hinweis „nicht kondensierend“ darf niemals übergangen werden.

5 % bis 95 % r. F. nicht kondensierend

Eine breitere Spezifikation wie 5 % bis 95 % r. F. nicht kondensierend zeigt, dass das Gerät für einen weiteren Feuchtebereich ausgelegt ist. Dies kann in Industrie-, Telekommunikations-, Lager- oder Technikraumumgebungen nützlich sein.

Jedoch bedeutet selbst 95 % r. F. nicht kondensierend noch keinen Schutz gegen flüssiges Wasser. Falls Feuchte kondensiert, bleibt das Gerät gefährdet, sofern es nicht ausdrücklich für Betauung oder nasse Bedingungen konstruiert wurde.

Anwender sollten prüfen, ob für das Produkt Feuchteprüfnachweise vorliegen und ob die Gehäusekonstruktion zum tatsächlichen Einbau passt.

Spezifikation mit Kondensation

Einige robuste oder Außenprodukte können für Bedingungen geprüft sein, die Kondensation, Feuchtwärmezyklen oder eine schärfere Feuchteexposition einschließen. Dies unterscheidet sich von der gewöhnlichen Toleranz gegenüber nicht kondensierender Feuchte.

Kondensierende Bedingungen sind anspruchsvoller, weil sich flüssiges Wasser auf Oberflächen bilden kann. Produkte für solche Umgebungen können Conformal Coating, dichte Gehäuse, Drainage, korrosionsbeständige Werkstoffe und eine spezielle Prüfvalidierung benötigen.

Umfasst ein Projekt Außenschränke, Tunnel, Kühlhäuser, maritime Standorte oder schnelle Temperaturwechsel, sollten Anwender nachfragen, ob das Produkt auf Kondensationsrisiko bewertet wurde.

Lagerfeuchte im Vergleich zur Betriebsfeuchte

Die Lagerfeuchte beschreibt Bedingungen, die das Produkt im nicht betriebenen Zustand verträgt. Die Betriebsfeuchte beschreibt Bedingungen, unter denen das Produkt funktionieren kann. Ein Produkt mag die Lagerung in feuchter Umgebung überstehen, beim Einschalten unter denselben Bedingungen jedoch ausfallen oder unvorhersehbares Verhalten zeigen.

Lagerklassen sind für Versand, Einlagerung und Ersatzteilwesen hilfreich. Betriebsklassen sind für installierte Systeme und Feldverhalten wichtiger.

Einkäufer und Ingenieure sollten bei der Geräteauswahl die Lagerfeuchte nicht durch die Betriebsfeuchte ersetzen.

Anwendungsbereiche der Betriebsfeuchteangaben

Industrieautomation und Steuerungstechnik

Industrieautomationssysteme umfassen oft Steuerungen, Sensoren, Netzteile, Schalter, Gateways, Bedienfelder und Mensch-Maschine-Schnittstellen. Diese Geräte können in Fabriken, Prozessanlagen, Maschinenräumen, Tunneln, Lagern oder Schränken mit wechselnder Feuchte arbeiten.

Hohe Feuchte kann sich auf Anschlussklemmen, Leiterplatten, Relais, Sensoren und Steckverbinder auswirken. Enthält der Standort zudem Staub, Ölnebel, Chemikalien oder Temperaturzyklen, steigt das Risiko.

Betriebsfeuchteangaben helfen Ingenieuren, Produkte auszuwählen, die in der tatsächlichen Produktionsumgebung stabil bleiben.

Telekommunikations- und Netzwerktechnik

Router, Switches, Gateways, Basisstationsausrüstung, Fibergeräte, Server und Kommunikationsendgeräte können in Technikräumen, Außenschränken, Straßenverteilern, Masten, Tunneln oder Versorgungsstandorten installiert sein. Die Feuchteregelung ist wichtig, weil Netzwerktechnik oft durchgängig läuft.

Feuchtebedingte Ausfälle können Kommunikationsdienste unterbrechen und sind an entlegenen Standorten teuer zu reparieren. Technikräume können Umweltmonitoring einsetzen, um Temperatur und Feuchte zu verfolgen und Alarm zu geben, wenn die Bedingungen die zulässigen Grenzen verlassen.

Bei Telekommunikations-Rollouts sollte die Betriebsfeuchte gemeinsam mit Belüftung, Schrankdichtheit, Kondensationskontrolle und Notstromplanung bewertet werden.

Außensicherheit und Zutrittskontrolle

Außenkameras, Gegensprechanlagen, Kartenleser, Tastaturen, Hilfepunkte, Sensoren und Alarmgeräte können Regen, Nebel, Tau, Temperaturschwankungen und hoher Feuchte ausgesetzt sein. Betriebsfeuchteangaben helfen zu ermitteln, ob die Elektronik unter diesen Bedingungen zuverlässig funktioniert.

Außensicherheitsgeräte benötigen zudem Gehäuseschutz, Kabeldichtheit, Korrosionsbeständigkeit und physikalische Robustheit. Feuchte kann Linsen beschlagen, Mikrofone beeinträchtigen, Steckverbinder korrodieren und Tastaturfehler verursachen.

Eine vollständige Außenspezifikation sollte Feuchte, Temperatur, IP-Schutzart, wo nötig IK-Schutzart, UV-Beständigkeit und eine Installationsanleitung umfassen.

Rechenzentren und Technikräume

Rechenzentren und Technikräume regeln die Feuchte, um Server, Speicher, Netzwerk-Switches und Stromversorgungssysteme zu schützen. Zu wenig Feuchte kann das Risiko elektrostatischer Entladungen erhöhen. Zu viel Feuchte kann das Kondensations- und Korrosionsrisiko steigern.

Feuchteüberwachung, HLK-Regelung, Luftstrommanagement und Umgebungsalarme werden eingesetzt, um die Bedingungen im ausgelegten Bereich zu halten. Die Gerätespezifikationen sollten mit der Umgebungskontrollstrategie des Standorts abgestimmt sein.

Die Betriebsfeuchte ist in diesen Umgebungen Teil des Hochverfügbarkeits-Infrastrukturmanagements.

Verkehrs- und Tunnelsysteme

Verkehrs- und Tunnelsysteme können Geräte Feuchte, Kondensation, Fahrzeugabgasen, Staub, Reinigungswasser und Temperaturschwankungen aussetzen. Kommunikationseinrichtungen, Kameras, Sensoren, Anzeigen, Steuerschränke und Notruftelefone müssen zuverlässig bleiben.

Tunnel sind besonders herausfordernd, weil Luftbewegung, Wassereintritte, Fahrzeugemissionen und Temperaturgradienten feuchte und korrosive Bedingungen schaffen können.

Anforderungen an die Betriebsfeuchte sollten zusammen mit IP-Schutz, Korrosionsbeständigkeit, Kabelabdichtung, Belüftung und Wartungszugang bewertet werden.

Maritime, küstennahe und Versorgungsstandorte

Maritime und küstennahe Standorte vereinen hohe Feuchte mit Salzkontamination. Dies kann Korrosion beschleunigen und Steckverbinder, Befestigungselemente, Leiterplatten und Gehäuse schädigen. Versorgungsstandorte wie Pumpwerke, Wasseraufbereitungsanlagen und Schaltstationen sehen sich ebenfalls feuchter Luft und Kondensation gegenüber.

In diesen Umgebungen kann ein breiter Betriebsfeuchtebereich allein unzureichend sein. Salznebelresistenz, korrosionsbeständige Werkstoffe, Conformal Coating, dichte Steckverbinder und Wartungsinspektion können erforderlich sein.

Die Geräteauswahl sollte sich an der gesamten Umgebungsbelastung orientieren, nicht allein am r. F.-Prozentsatz.

So wählen Sie Geräte anhand der Betriebsfeuchte aus

Das Datenblatt sorgfältig lesen

Der erste Schritt besteht darin, das Datenblatt gründlich zu lesen. Achten Sie auf Betriebsfeuchte, Lagerfeuchte, Betriebstemperatur, Lagertemperatur, IP-Schutzart, Hinweise zur Kondensation und Verweise auf Umweltprüfungen. Der Wortlaut ist entscheidend.

Eine Spezifikation wie 5 % bis 95 % r. F. nicht kondensierend ist nicht dasselbe wie ein Produkt, das auf kondensierende Feuchtwärme oder direkten Wasserkontakt geprüft wurde. Falls die Anwendung Kondensation einschließt, sollten Sie detailliertere Prüfnachweise anfordern.

Datenblätter sind auf Basis der tatsächlichen Standortumgebung zu interpretieren, nicht allein nach der höchsten angegebenen r. F.-Zahl.

Kondensationsrisiko ermitteln

Das Kondensationsrisiko sollte vor der Installation bewertet werden. Fragen Sie, ob das Gerät schnellen Temperaturwechseln, nächtlicher Abkühlung, dem Eintritt in klimatisierte Räume, Übergängen in Kühlhäusern, Außenschrankexposition, Tunnelfeuchte oder eingeschlossener Gehäusefeuchte ausgesetzt sein wird.

Ist Kondensation wahrscheinlich, ziehen Sie Produkte mit stärkerem Feuchteschutz in Betracht oder fügen Sie Umgebungskontrollen hinzu, etwa Heizungen, Entlüftungen, Membranen, Trockenmittel, Conformal Coating oder eine Schrankklimatisierung.

Die Verhinderung von Kondensation ist oft wichtiger, als bloß eine hohe nicht kondensierende r. F.-Angabe zu wählen.

Gehäuse- und Kabeleinführungskonstruktion prüfen

Feuchte und Wasser können über schwache Gehäusestellen eindringen. Kabelverschraubungen, Steckverbinder, Nähte, Deckel, Schrauben, Entlüftungen und Serviceöffnungen müssen korrekt konstruiert und montiert sein. Ein hochwertiges Gehäuse kann an Schutz verlieren, wenn Kabeleinführungen mangelhaft abgedichtet sind.

Für den Außen- und Industrieeinsatz muss das Zubehör zum geforderten Schutzniveau passen. Feldmodifikationen wie das Bohren zusätzlicher Löcher können die Dichtwirkung verringern, wenn sie nicht fachgerecht ausgeführt werden.

Das installierte System sollte den vom Produktdesign vorgesehenen Umgebungsschutz bewahren.

Korrosion und Verunreinigungen bedenken

Feuchte wird in Verbindung mit Salz, Staub, Chemikalien, Gasen oder industrieller Verschmutzung schädlicher. Küstenstandorte, Chemieanlagen, Abwasserbetriebe, Bergwerke, Tunnel und Schwerindustrie können korrosionsbeständige Werkstoffe und Beschichtungen erfordern.

Anwender sollten erfragen, ob das Produkt über eine passende Oberflächenbehandlung, Leiterplattenbeschichtung, Steckverbinder-Schutz und Verbindungselemente für die jeweilige Umgebung verfügt.

Ein Produkt, das in sauberer, feuchter Luft arbeitet, übersteht möglicherweise nicht dieselbe Zeitspanne in verschmutzter, feuchter Luft.

Überwachung und Wartung einplanen

Feuchteempfindliche Systeme sollten überwacht und gewartet werden. Umweltsensoren können Feuchte und Temperatur in Schränken oder Räumen erfassen. Wartungskontrollen können Kondensationsspuren, Korrosion, beschädigte Dichtungen, lose Kabelverschraubungen und blockierte Entlüftungen aufdecken.

Die Überwachung hilft, Zustände zu erkennen, die die Produktspezifikation überschreiten, bevor ein Ausfall eintritt. Die Wartung trägt dazu bei, den Schutz über die Zeit zu erhalten.

Bei kritischen Systemen sollte das Feuchtemanagement Teil des vorbeugenden Wartungsplans sein.

Konstruktive Methoden für den Feuchteschutz

Dichte Gehäuse

Dichte Gehäuse verhindern, dass äußere Feuchte, Staub und Wasser in die Geräte gelangen. Sie sind bei Außengeräten, Industriesteuerungen, Sicherheitsterminals, Kommunikationsgeräten und Feldsensoren üblich.

Die Dichtheit muss jedoch sorgfältig ausgelegt werden. Ein vollständig dichtes Gehäuse kann feuchte Luft einschließen. Bei Veränderung der Innentemperatur kann Kondensation entstehen. Druckänderungen können zudem Dichtungen mit der Zeit belasten.

Abgedichtete Konstruktionen sind mit geeigneten Dichtungswerkstoffen, Kabelverschraubungen, Druckausgleich und Kondensationsmanagement zu kombinieren.

Atmungsaktive Membranen

Atmungsaktive Membranen ermöglichen einen Druckausgleich, während sie flüssiges Wasser und Staub abhalten. Sie werden oft in Außengehäusen eingesetzt, um Druckspannung und Feuchteansammlung zu verringern.

Diese Membranen sind keine Universallösung. Sie müssen nach Luftdurchsatz, Wasserschutz, chemischer Belastung, Einbaulage und Gehäusevolumen ausgewählt werden.

Richtig eingesetzt, können atmungsaktive Membranen helfen, das Kondensationsrisiko in abgedichteten Geräten zu senken.

Heizungen und Klimatisierung

Schrankheizungen, Gehäuseheizungen und Klimatisierungssysteme können Kondensation reduzieren, indem sie die Innenflächen über dem Taupunkt halten. Sie sind in Außenschränken, kalten Regionen und feuchtegefährdeten Installationen üblich.

Klimageräte, Entfeuchter, Wärmetauscher und Belüftungssysteme können in größeren Schränken oder Technikräumen eingesetzt werden. Diese Systeme sind so auszulegen, dass sie keine neuen Kondensationspunkte schaffen.

Die Klimatisierung ist besonders nützlich für kritische Geräte, die in unstabilen Umgebungen kontinuierlich laufen müssen.

Conformal Coating

Conformal Coating schützt Leiterplatten vor Feuchte, Staub und bestimmten Verunreinigungen. Es kann die Zuverlässigkeit in hochfeuchten Umgebungen verbessern und das Korrosions- oder Kriechstromrisiko senken.

Die Beschichtung muss korrekt aufgebracht werden. Mangelhafte Deckung, eingeschlossene Kontamination oder falsche Materialwahl können die Wirksamkeit verringern. Bereiche wie Steckverbinder, Schalter und Servicekontakte benötigen möglicherweise Abdeckung oder Sonderbehandlung.

Conformal Coating funktioniert am besten als Teil einer mehrschichtigen Schutzstrategie.

Drainage und Einbaulage

Drainage und Einbaulage helfen, Wasseransammlungen zu verhindern. Außengeräte sollten so montiert werden, dass sich kein Wasser an Nähten, Kabeleinführungen, Lautsprechern, Mikrofonen, Tastern oder Displayrändern sammelt.

Kabelbögen, nach unten gerichtete Einführungen, Abtropfkanten und korrekte Montagewinkel können den Feuchteeintrag verringern. Eine falsche Montage kann den Schutz eines ansonsten gut konstruierten Produkts zunichtemachen.

Die Installationsqualität ist ein wesentlicher Bestandteil des Feuchteschutzes.

Typische Probleme durch mangelhafte Feuchtekontrolle

Intermittierende Fehler

Feuchtebedingte Fehler sind oft intermittierend. Ein Gerät kann morgens ausfallen, sich tagsüber erholen und bei steigender Feuchte erneut ausfallen. Dies erschwert die Fehlersuche.

Intermittierende Fehler können durch Kondensation, Korrosion, Kriechströme, Steckverbinderkontamination oder Sensordrift verursacht werden. Logdateien, Umgebungsmonitoring und Inspektion können helfen, das Muster zu erkennen.

Tritt ein Fehler nur während feuchter Perioden auf, sollte Feuchte als mögliche Ursache untersucht werden.

Korrodierte Steckverbinder

Steckverbinder sind häufige Fehlerquellen. Feuchte, Salz, Staub und Verschmutzung können Kontaktoberflächen korrodieren, den Widerstand erhöhen oder instabile Verbindungen bewirken. Dies kann Stromversorgungs-, Netzwerk-, Audio-, Sensor- oder Steuersignale beeinträchtigen.

Korrodierte Steckverbinder können zufällige Resets, Paketverlust, schlechte Audioqualität, Signaldrift oder Geräte-Offline-Ereignisse verursachen. Schutzkappen, dichte Steckverbinder, passende Kabelverschraubungen und Wartungsinspektion können das Risiko senken.

Der Steckverbinderschutz ist besonders bei Außen- und Küsteninstallationen wichtig.

Beschlagene Displays und Linsen

Displays, Kamerafenster und Anzeigetafeln können beschlagen, wenn Feuchte im Inneren oder an der Oberfläche kondensiert. Dies beeinträchtigt die Sichtbarkeit und erschwert die Gerätenutzung.

Beschlagen tritt häufig bei raschen Temperaturwechseln auf oder wenn Dichtungen feuchte Luft in optische Bereiche lassen. Antibeschlag-Design, Heizungen, Belüftungsmembranen und bessere Abdichtung können Abhilfe schaffen.

Bei Kameras, Zugangsterminals und Außenpanels ist die Sichtbarkeit Teil der Betriebszuverlässigkeit.

Verminderte Audioleistung

Feuchte kann Lautsprecher, Mikrofone, Summer und Akustikmembranen beeinträchtigen. Nutzer bemerken möglicherweise geringere Lautstärke, verzerrten Klang, blockierte Mikrofonaufnahme oder intermittierende Audioausfälle.

Feuchte kann sich zudem mit Staub verbinden und akustische Öffnungen blockieren. Außen-Kommunikationsgeräte sollten Schutzmembranen, Drainage und Wartungszugang umfassen.

Audioprüfungen unter feuchten Bedingungen sind für Notruftelefone, Gegensprechanlagen, Rufanlagen und Hilfepunkte wichtig.

Verkürzte Produktlebensdauer

Auch wenn Feuchte keinen unmittelbaren Ausfall verursacht, kann sie die Lebensdauer verkürzen. Korrosion, Materialquellung, Klebstoffschwächung, Beschichtungsabbau und Bauteilbelastung können sich über Monate oder Jahre anhäufen.

In feuchten Umgebungen installierte Produkte sollten im Hinblick auf Langzeitbeständigkeit ausgewählt werden. Ein Gerät kann die Inbetriebnahme bestehen, aber vorzeitig ausfallen, wenn der Feuchteschutz unzureichend ist.

Die Langzeitzuverlässigkeit hängt sowohl vom Produktdesign als auch von der Wartungsqualität ab.

Tipps zu Wartung und Überwachung

Temperatur und Feuchte gemeinsam überwachen

Temperatur und Feuchte sollten gemeinsam überwacht werden, da Kondensation von beiden abhängt. Die alleinige Überwachung der r. F. deckt womöglich nicht das gesamte Risiko auf. In manchen Umgebungen sind Taupunkt oder Temperaturdifferenz zwischen Luft und Geräteoberflächen aussagekräftiger.

Technikräume, Schränke, Tunnel, Kühlbereiche und Außengehäuse können von Umweltsensoren profitieren. Alarmmeldungen benachrichtigen das Wartungspersonal, bevor die Bedingungen für das Gerät kritisch werden.

Die gemeinsame Überwachung unterstützt eine bessere vorbeugende Instandhaltung.

Auf Kondensationsspuren prüfen

Wartungsteams sollten Geräte auf Kondensationsspuren, Wasserflecken, Korrosion, Beschlagen, gewölbte Etiketten, lockere Dichtungen, verrostete Schrauben und Feuchte unter Abdeckungen untersuchen. Diese Anzeichen können Umgebungsprobleme aufdecken, selbst wenn das Gerät noch funktioniert.

Eine frühe Erkennung erlaubt Reparaturen, bevor dauerhafte Schäden entstehen. Eine beschädigte Dichtung oder lose Kabelverschraubung lässt sich leichter beheben als eine korrodierte Leiterplatte.

Die Sichtprüfung bleibt selbst in Systemen mit elektronischer Überwachung wertvoll.

Dichtungen und Kabelverschraubungen prüfen

Dichtungen und Kabelverschraubungen sind regelmäßig zu kontrollieren. Mit der Zeit können Dichtungen verhärten, reißen, sich verformen, lockern oder verschmutzen. Kabelverschraubungen können sich durch Vibration, Temperaturzyklen oder mangelhafte Montage lösen.

Versagen die Dichtungen, können Feuchte und Wasser in das Gerät eintreten. Ersatzteile müssen mit dem Produktdesign und dem geforderten Schutzniveau übereinstimmen.

Die Dichtungswartung trägt dazu bei, den Feuchte- und Eindringschutz über die Produktlebensdauer zu bewahren.

Reinigen, ohne Feuchte ins Innere zu zwingen

Die Reinigungsmethoden müssen zur Geräteklassifizierung passen. Ein Gerät mit begrenztem Wasserschutz darf nicht direkt abgespritzt werden. Selbst Geräte mit IP-Schutzart sind nach Herstellervorgabe zu reinigen, da Hochdruckwasser, Chemikalien oder falsche Winkel Dichtungen und Membranen beschädigen können.

Reinigung kann die Zuverlässigkeit erhöhen, indem Staub und Verunreinigungen entfernt werden; bei unsachgemäßer Ausführung kann sie jedoch Feuchte eintragen.

Die Wartungsvorschriften sollten die zulässigen Reinigungsverfahren klar festlegen.

Umwelt-Logdaten auswerten

Umwelt-Logdaten können zeigen, ob die Feuchte regelmäßig den empfohlenen Bereich überschreitet. Sie können zudem Muster wie nächtliches Kondensationsrisiko, saisonale Feuchtespitzen oder Probleme bei der Schrankbelüftung offenbaren.

Die Auswertung der Logdaten hilft Verantwortlichen zu entscheiden, ob die Belüftung verbessert, Heizungen ergänzt, Geräte umgesetzt, Dichtungen erneuert oder Geräte mit höherem Schutz ausgewählt werden sollten.

Umweltdaten untermauern faktenbasierte Wartungsentscheidungen.

Betriebsfeuchte und ähnliche Begriffe

Betriebsfeuchte im Vergleich zur Lagerfeuchte

Die Betriebsfeuchte beschreibt den Feuchtebereich, in dem das Gerät eingeschaltet und arbeitend funktionieren kann. Die Lagerfeuchte beschreibt den Bereich, in dem das Produkt ohne Betrieb gelagert werden kann.

Die Lagerbedingungen mögen in mancher Hinsicht weniger kritisch sein, da das Gerät spannungsfrei ist; dennoch kann eine langzeitige Lagerung bei hoher Feuchte Materialien, Steckverbinder, Verpackung und Innenteile schädigen.

Bei der Produktauswahl ist die Betriebsfeuchte meist wichtiger als die Lagerfeuchte.

Betriebsfeuchte im Vergleich zur Wasserdichtheit

Die Betriebsfeuchte beschreibt die Feuchte in der Luft. Wasserdichtheits- oder Wassereindringschutzklassen beschreiben den Widerstand gegen das Eindringen flüssigen Wassers in das Gehäuse unter definierten Bedingungen. Es handelt sich um verschiedene Konzepte.

Ein Produkt kann hohe Feuchte vertragen, jedoch beim Besprühen mit Wasser ausfallen. Ein anderes Produkt widersteht vielleicht Wasserstrahlen, erleidet aber dennoch innere Kondensation, wenn feuchte Luft eingeschlossen wird.

Feuchte und Wassereindringen sind getrennt zu bewerten.

Betriebsfeuchte im Vergleich zur Kondensationsbeständigkeit

Eine hohe nicht kondensierende Feuchteklasse bedeutet nicht automatisch eine Beständigkeit gegen Kondensation. Kondensationsbeständigkeit erfordert, dass das Produkt die Bildung von Wassertröpfchen am oder im Gerät toleriert oder unterbindet.

Die Kondensationsbeständigkeit kann von Beschichtungen, Gehäusekonstruktion, Beheizung, Drainage, Materialwahl und spezifischen zyklischen Feuchtwärmeprüfungen abhängen.

Ist mit Kondensation zu rechnen, muss die Produktspezifikation diesen Punkt ausdrücklich behandeln.

Betriebsfeuchte im Vergleich zum Umweltschutz

Umweltschutz ist ein weiter gefasster Begriff, der Temperatur, Feuchte, Wassereindringen, Staub, Korrosion, UV-Exposition, Stoß, Vibration, Chemikalieneinwirkung und Höhenlage umfassen kann. Die Betriebsfeuchte ist nur ein Teil des Umweltschutzes.

Ein für raue Umgebungen ausgewähltes Produkt sollte anhand aller relevanten Belastungen bewertet werden. Die einseitige Konzentration auf Feuchte kann andere Risiken übersehen lassen.

Der beste Auswahlansatz besteht darin, das vollständige Umgebungsprofil des Aufstellortes zu definieren.

Fazit

Die Betriebsfeuchte ist der Feuchtebereich, in dem Geräte zuverlässig arbeiten, während sie eingeschaltet sind und ihre vorgesehene Funktion erfüllen. Sie wird gewöhnlich als relativer Feuchtebereich angegeben, oft mit der wichtigen Bedingung „nicht kondensierend“. Sie ist stets gemeinsam mit der Betriebstemperatur, dem Taupunkt, dem Kondensationsrisiko, der Gehäusekonstruktion und den tatsächlichen Einbaubedingungen zu bewerten.

Zu den relevanten Normen und Methoden zählen die Umweltprüfungen nach IEC 60068 für Feuchtwärmebedingungen, die Umweltklassifikation nach IEC 60721 zur Definition der Umgebungsbedingungen sowie Gehäuseschutzsysteme wie die IP-Schutzarten nach IEC 60529. Die Betriebsfeuchte ist jedoch nicht dasselbe wie IP-Schutzart, Wasserdichtheit, Korrosionsbeständigkeit oder Kondensationssicherheit.

Die Betriebsfeuchte ist in der Industrieautomation, bei Telekommunikationstechnik, Außensicherheit, Rechenzentren, Verkehr, Tunneln, maritimen Standorten, Versorgungseinrichtungen und Feldkommunikationssystemen von Bedeutung. Um zuverlässige Geräte auszuwählen, sollten Anwender Datenblätter aufmerksam lesen, das Kondensationsrisiko ermitteln, die Gehäuse- und Kabeleinführungsausführung prüfen, Korrosion und Verunreinigungen bedenken und den Feuchteschutz über die gesamte Produktlebensdauer aufrechterhalten.

FAQ

Was versteht man unter Betriebsfeuchte in einfachen Worten?

Die Betriebsfeuchte ist der Bereich der Luftfeuchte, in dem ein Gerät normal arbeiten kann, während es eingeschaltet und in Gebrauch ist.

Sie wird meist als relativer Feuchtebereich angegeben, zum Beispiel 10 % bis 90 % r. F. nicht kondensierend.

Was bedeutet r. F. bei der Betriebsfeuchte?

r. F. bedeutet relative Feuchte. Sie beschreibt die Menge an Wasserdampf in der Luft verglichen mit der maximal möglichen Menge, die die Luft bei derselben Temperatur aufnehmen kann.

Die relative Feuchte ändert sich mit der Temperatur, daher müssen Temperatur und Feuchte zusammen betrachtet werden.

Was bedeutet „nicht kondensierend“?

„Nicht kondensierend“ bedeutet, dass Feuchte in der Luft vorhanden sein darf, jedoch kein flüssiges Wasser am oder im Gerät entstehen soll.

Dies ist wichtig, weil Kondensation zu Korrosion, Kriechströmen, Kurzschlüssen, Beschlagen und instabilem Betrieb führen kann.

Ist die Betriebsfeuchte dasselbe wie die Wasserdichtheitsklasse?

Nein. Die Betriebsfeuchte beschreibt die Feuchte in der Luft. Wasserdichtheits- oder IP-Wasserschutzklassen beschreiben den Widerstand gegen das Eindringen flüssigen Wassers unter definierten Prüfbedingungen.

Ein Produkt kann eine hohe Feuchteklasse aufweisen und dennoch nicht für Regen, Wasserstrahlen oder Untertauchen geeignet sein.

Welche Normen sind mit Feuchteprüfungen verbunden?

Die IEC 60068 umfasst Umgebungsprüfverfahren wie Feuchtwärmeprüfungen. IEC 60068-2-78 ist der konstanten Feuchtwärmeprüfung zugeordnet, IEC 60068-2-30 der zyklischen Feuchtwärmeprüfung.

Die IEC 60721 kann zudem helfen, Umgebungsbedingungen für Lagerung, Transport und Einsatz zu klassifizieren.

Warum ist Kondensation gefährlicher als hohe Feuchte allein?

Kondensation erzeugt flüssiges Wasser auf Oberflächen. Flüssiges Wasser kann elektrische Kontakte überbrücken, Metallteile korrodieren, Displays beschlagen, Leiterplatten beschädigen und unvorhersehbare Fehler hervorrufen.

Hohe Feuchte ohne Kondensation ist in der Regel weniger schwerwiegend, als wenn tatsächlich Wassertröpfchen im Gerät entstehen.

Wie können Geräte in feuchten Umgebungen geschützt werden?

Zu den Schutzmethoden gehören dichte Gehäuse, geeignete Kabelverschraubungen, atmungsaktive Membranen, Heizungen, Conformal Coating, korrosionsbeständige Werkstoffe, Drainagegestaltung, Feuchteüberwachung und regelmäßige Inspektion.

Die richtige Methode hängt davon ab, ob die Umgebung feucht, kondensierend, nass, korrosiv, staubig oder Temperaturzyklen unterworfen ist.
