In der modernen AV-Integration beeinflusst die Wahl der Videoschnittstelle direkt die Signalqualität, Übertragungsdistanz, Systemstabilität, Installationskosten und langfristige Wartung. HDMI und SDI sind beide gängige hochauflösende Videoschnittstellen, aber sie sind nicht für denselben Anwendungstyp ausgelegt. HDMI wird häufig in Unterhaltungselektronik, Bürodisplays, Konferenzsystemen, Computern, Projektoren und Multimedia-Endgeräten verwendet. SDI wird häufiger in der professionellen Videoproduktion, im Rundfunk, in Live-Eventsystemen, in Studio-Workflows und bei der Fernübertragung von Kamerasignalen eingesetzt.

Für Integratoren ist die entscheidende Frage nicht einfach, welche Schnittstelle die bessere Bildqualität bietet. Die bessere Frage lautet: Welche Schnittstelle passt zur tatsächlichen Projektumgebung? Kabellänge, Gerätetyp, Steckverbinderstabilität, erforderliche Auflösung, Signalrouting-Methode, zukünftige Erweiterungen und Wartungs-Workflow sollten alle vor einer Designentscheidung berücksichtigt werden.

Zuerst die Anwendungsumgebung verstehen

Die zuverlässigste Schnittstellenwahl beginnt normalerweise mit dem Anwendungsszenario. In Besprechungsräumen, Schulungsräumen, Hörsälen, Heimkinos, kleinen Digital-Signage-Systemen und Büro-Kollaborationsräumen ist HDMI oft die erste Wahl, da die meisten geräteseitigen Displays bereits über HDMI-Anschlüsse verfügen. Laptops, Desktop-PCs, Mediaplayer, Videokonferenz-Endgeräte, Monitore, Fernseher und Projektoren können in der Regel direkt angeschlossen werden, ohne dass eine komplexe Signalumwandlung erforderlich ist.

In Rundfunkstudios, Live-Produktionsräumen, Kommandozentralen, professionellen Kamerasystemen und Event-Produktionsumgebungen ist SDI oft praktischer. Diese Systeme benötigen normalerweise längere Kabelstrecken, zuverlässigere physische Verbindungen, stabiles Signalrouting und Kompatibilität mit professionellen Umschalt-, Aufzeichnungs-, Überwachungs- und Verteilgeräten.

Ein Projekt kann auch beide Schnittstellentypen umfassen. Beispielsweise kann ein Kamerasystem SDI für die Erfassung und Fernübertragung verwenden, während das endgültige Display oder der Vorschau-Monitor HDMI verwendet. In diesem Fall können Konverter, Videoprozessoren, Matrixschalter, Capture-Karten oder AV-over-IP-Geräte verwendet werden, um die beiden Signal-Ökosysteme zu verbinden.

Unterschiedliche Designlogik hinter HDMI und SDI

HDMI (High Definition Multimedia Interface) wurde hauptsächlich für die einfache Audio- und Videoübertragung zwischen Unterhaltungs- und gewerblichen Anzeigegeräten entwickelt. Das Design konzentriert sich auf Bequemlichkeit, kompakte Größe, breite Gerätekompatibilität und Plug-and-Play-Benutzererfahrung. Ein einziges HDMI-Kabel kann digitales Video und Audio übertragen, was die Verkabelungskomplexität bei Kurzstrecken-Displayanwendungen reduziert.

SDI (Serial Digital Interface) wurde für professionelle Videoumgebungen entwickelt. Das Design konzentriert sich auf stabile digitale Videoübertragung, Langstrecken-Kabelrouting und zuverlässige Integration mit professioneller Videotechnik. SDI wird häufig zwischen Kameras, Videoschaltern, Routern, Monitoren, Rekordern und Produktionssystemen eingesetzt.

Dieser Designunterschied erklärt, warum HDMI bei displayzentrierten Projekten häufiger vorkommt, während SDI bei produktionszentrierten Projekten häufiger anzutreffen ist. HDMI bedient die benutzerseitige Anzeigeseite gut. SDI bedient die technische und Signalübertragungsseite effektiver.

Übertragungsdistanz und Signalzuverlässigkeit

Die Übertragungsdistanz ist einer der wichtigsten Unterschiede zwischen HDMI und SDI. HDMI wird typischerweise für Kurzstreckenverbindungen verwendet. Bei vielen praktischen Installationen wird ein Standard-HDMI-Kabel normalerweise innerhalb von etwa 15 Metern gehalten, um das Risiko von Signalverschlechterung, Handshake-Fehlern, Flackern, Schwarzschirmproblemen oder instabiler Bildausgabe zu verringern.

Wenn HDMI über eine größere Distanz verwendet werden muss, kann das System aktive HDMI-Kabel, HDMI-Verlängerungen, Glasfaser-HDMI-Lösungen, HDBaseT-Sender oder AV-over-IP-Encoder und -Decoder erfordern. Diese Methoden können die HDMI-Übertragung verlängern, erhöhen jedoch auch die Kosten, den Strombedarf, die Kompatibilitätsprüfungen und zusätzliche Fehlerquellen.

SDI ist besser für die Fernübertragung geeignet. Abhängig von der Kabelklasse, dem Signalformat, der Steckverbinderqualität und der Geräteleistung kann SDI Übertragungen über hunderte Meter oder sogar noch längere Distanzen unterstützen. Dies macht SDI besser geeignet für die Verkabelung von Kamera zu Kontrollraum, Rundfunkfahrzeugsysteme, Veranstaltungsorte, Stadien, Vorlesungsaufzeichnungssysteme und Produktionsnetzwerke, in denen Geräte physisch getrennt sein können.

Für die technische Planung sollte die Distanz nicht als nebensächliches Detail behandelt werden. Ein kurzes HDMI-Kabel von einem Laptop zu einem Display mag perfekt funktionieren, aber dieselbe Schnittstelle kann unzuverlässig werden, wenn sie in eine lange gebäudeübergreifende Kabelstrecke gezwungen wird. SDI hingegen ist dafür ausgelegt, professionelle Verkabelungsbedingungen konsistenter zu bewältigen.

Steckverbinderstruktur und Stabilität vor Ort

HDMI-Steckverbinder sind kompakt und praktisch. Ihre geringe Größe macht sie geeignet für Laptops, Monitore, Kompaktkameras, Konferenzendgeräte, Mediaplayer und viele tragbare Geräte. In benutzerorientierten Räumen ist HDMI leicht verständlich, leicht austauschbar und den meisten Benutzern vertraut.

Allerdings sind HDMI-Steckverbinder normalerweise nicht verriegelbar. In Umgebungen mit Vibrationen, Kabelzug, häufigem Stecken, mobilen Racks, temporären Veranstaltungsaufbauten oder freiliegenden Kabeln kann eine HDMI-Verbindung leichter lockern, es sei denn, der Installateur fügt eine ordnungsgemäße Kabelverwaltung, Zugentlastung oder Verriegelungszubehör hinzu.

SDI verwendet typischerweise einen BNC-Steckverbinder. Der bajonettartige Verriegelungsmechanismus ermöglicht es, den Steckverbinder sicher am Gerät zu befestigen. Dieses physische Verriegelungsdesign ist ein Grund, warum SDI in professionellen Videoumgebungen bevorzugt wird. In Studios, Übertragungswagen, Kontrollräumen, Geräteracks und Live-Event-Systemen kann ein sicherer Steckverbinder versehentliche Unterbrechungen reduzieren und die Betriebszuverlässigkeit verbessern.

Auflösung, Bildrate und Video-Workflow

Moderne HDMI-Standards unterstützen hochauflösende und hochbildratige Videoformate, einschließlich 4K bei 60 Hz und mehr in vielen aktuellen Systemen. HDMI unterstützt auch Funktionen wie HDR, Mehrkanal-Audio und Verbraucher-Display-Steuerungsfunktionen, was es für Präsentationssysteme, Medienwiedergabe, Spiele, Videokonferenzen und hochwertige Display-Anwendungen geeignet macht.

SDI unterstützt ebenfalls hochauflösende und ultrahochauflösende Video-Workflows. Sein Wert liegt nicht nur in der Auflösungsunterstützung, sondern auch im professionellen Signalmanagement. SDI wird häufig in Workflows eingesetzt, in denen Kameras, Schalter, Rekorder, Wellenformmonitore und Produktionsmonitore mit vorhersagbarem Timing und stabilem Signalverhalten arbeiten müssen.

In professionellen Umgebungen können mehrere SDI-Verbindungen verwendet werden, um hochbandbreitige Workflows zu unterstützen, einschließlich 8K-Produktionsszenarien. Dies macht SDI in anspruchsvollen Anwendungen wie Rundfunkproduktion, Studiosystemen, professionellem Live-Streaming, hochwertiger Vorlesungsaufzeichnung und groß angelegter Event-Produktion nützlich.

Bei der Auswahl einer Schnittstelle sollten Ingenieure nicht nur die maximale Auflösung prüfen, die in der Produktspezifikation angegeben ist, sondern auch die tatsächliche Bildrate, das Farbformat, die Chroma-Subsampling, die HDR-Anforderung, die Anforderung an eingebettetes Audio und die Gerätekompatibilität über die gesamte Signalkette.

Signal-Handshake und Kompatibilitätsüberlegungen

HDMI-Systeme beinhalten oft EDID- und HDCP-Aushandlungen. EDID ermöglicht es dem Quellgerät, die Display-Fähigkeiten zu verstehen, während HDCP in vielen Medienwiedergabeszenarien für den Inhaltschutz verwendet wird. Bei einfachen Installationen ist dieser Prozess für den Benutzer normalerweise unsichtbar. In größeren Systemen mit Matrixschaltern, Splittern, Konvertern, Erfassungsgeräten oder mehreren Displays können HDMI-Handshake-Probleme jedoch zu instabiler Ausgabe, falscher Auflösungsauswahl, verzögerter Bildanzeige oder Schwarzschirmproblemen führen.

SDI-Workflows sind normalerweise nicht auf denselben verbrauchertypischen Handshake-Prozess angewiesen. Dies kann SDI in professionellen Produktionsumgebungen vorhersagbarer machen. Videoingenieure bevorzugen oft SDI, weil sich der Signalpfad bei Verbindung mit Kameras, Schaltern, Routern, Monitoren und Rekordern konsistenter verhält.

Für kommerzielle AV-Projekte sind Kompatibilitätstests dennoch erforderlich. Verschiedene Geräte können unterschiedliche HDMI-Versionen, SDI-Formate, Bildraten, Audio-Einbettungsmethoden oder Konvertierungsregeln unterstützen. Ein stabiles Design sollte die gesamte Kette testen, anstatt nur zu prüfen, ob die Steckverbinder physisch zusammenpassen.

Installationskosten und Wartungsplanung

HDMI ist normalerweise kosteneffektiv für Kurzstrecken- und anzeigeseitige Projekte. Kabel, Adapter, Displays und Endgeräte sind weit verbreitet verfügbar. Für Büroräume, kleine Klassenzimmer, Empfangsbereiche und allgemeine Multimediabereiche kann HDMI die Installationskomplexität verringern und zukünftige Austausche erleichtern.

SDI erfordert möglicherweise professionellere Verkabelung und Ausrüstung, kann jedoch das Risiko in Langstrecken- oder produktionsintensiven Systemen verringern. In Projekten, in denen instabiles Video Live-Übertragungen, Notfallkommunikation, Event-Produktion oder Aufzeichnungsarbeiten unterbrechen würde, kann die Zuverlässigkeit von SDI die zusätzlichen technischen Kosten rechtfertigen.

Auch die Wartung sollte berücksichtigt werden. HDMI-Systeme sind für allgemeine Benutzer möglicherweise leichter zu verstehen, aber sie können schwer zu diagnostizieren sein, wenn viele Verlängerungen, Splitter, Konverter und Displays mit gemischten Auflösungen beteiligt sind. SDI-Systeme erfordern möglicherweise mehr technisches Wissen, aber der Signalpfad ist für geschulte AV-Ingenieure oft klarer.

Die richtige Schnittstelle für verschiedene Projekte wählen

Für Besprechungsräume, Klassenzimmer, Heimkinos, kleine Displaysysteme und allgemeine Multimediaterminals ist HDMI normalerweise eine praktische Wahl. Es ist einfach anzuschließen, weit verbreitet unterstützt und für die Kurzstrecken-Displayausgabe geeignet. Es funktioniert gut, wenn die Hauptgeräte Laptops, Projektoren, Displays, Konferenzendgeräte und Mediaplayer sind.

Für Rundfunkstudios, Kamerasysteme, Live-Produktion, Kommandozentralen, professionelle Aufzeichnung und Kontrollraumumgebungen ist SDI normalerweise besser geeignet. Es bietet bessere Langstreckenfähigkeiten, stärkere physische Verbindungen und eine bessere Abstimmung mit professioneller Videotechnik.

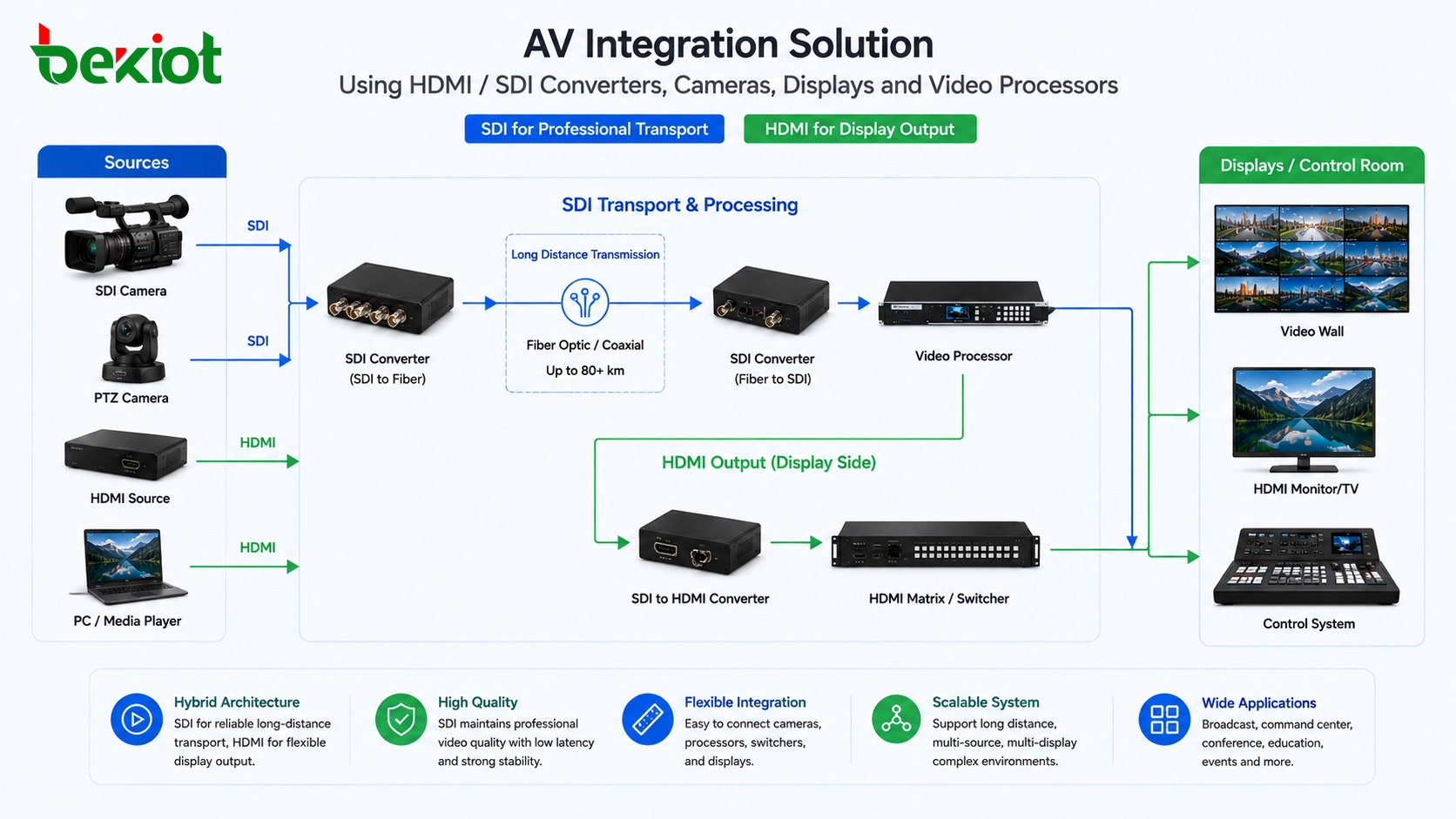

Für hybride Projekte können HDMI und SDI zusammen verwendet werden. SDI kann die Erfassung und den Langstrecken-Signaltransport übernehmen, während HDMI die lokale Anzeige, Vorschau oder Endbenutzerausgabe übernehmen kann. Diese Art von gemischter Architektur ist in modernen AV-Systemen üblich, da sie die professionelle Übertragungsstabilität mit der Benutzerfreundlichkeit auf der Anzeigeseite ausbalanciert.

Vergleich für technische Entscheidungen

Planung einer zuverlässigen Videosignalkette

Quell- und Anzeigegeräte bestätigen

Der erste Schritt besteht darin, die tatsächlichen Ausgangs- und Eingangsanschlüsse aller Geräte zu überprüfen. Kameras, Computer, Mediaplayer, Konferenzendgeräte, Displays, Projektoren, Rekorder, Schalter und Capture-Karten unterstützen möglicherweise nicht dieselbe Schnittstelle oder dasselbe Videoformat. Eine vollständige Geräteliste hilft, unnötige Konverter zu reduzieren und last-minute Kompatibilitätsprobleme zu vermeiden.

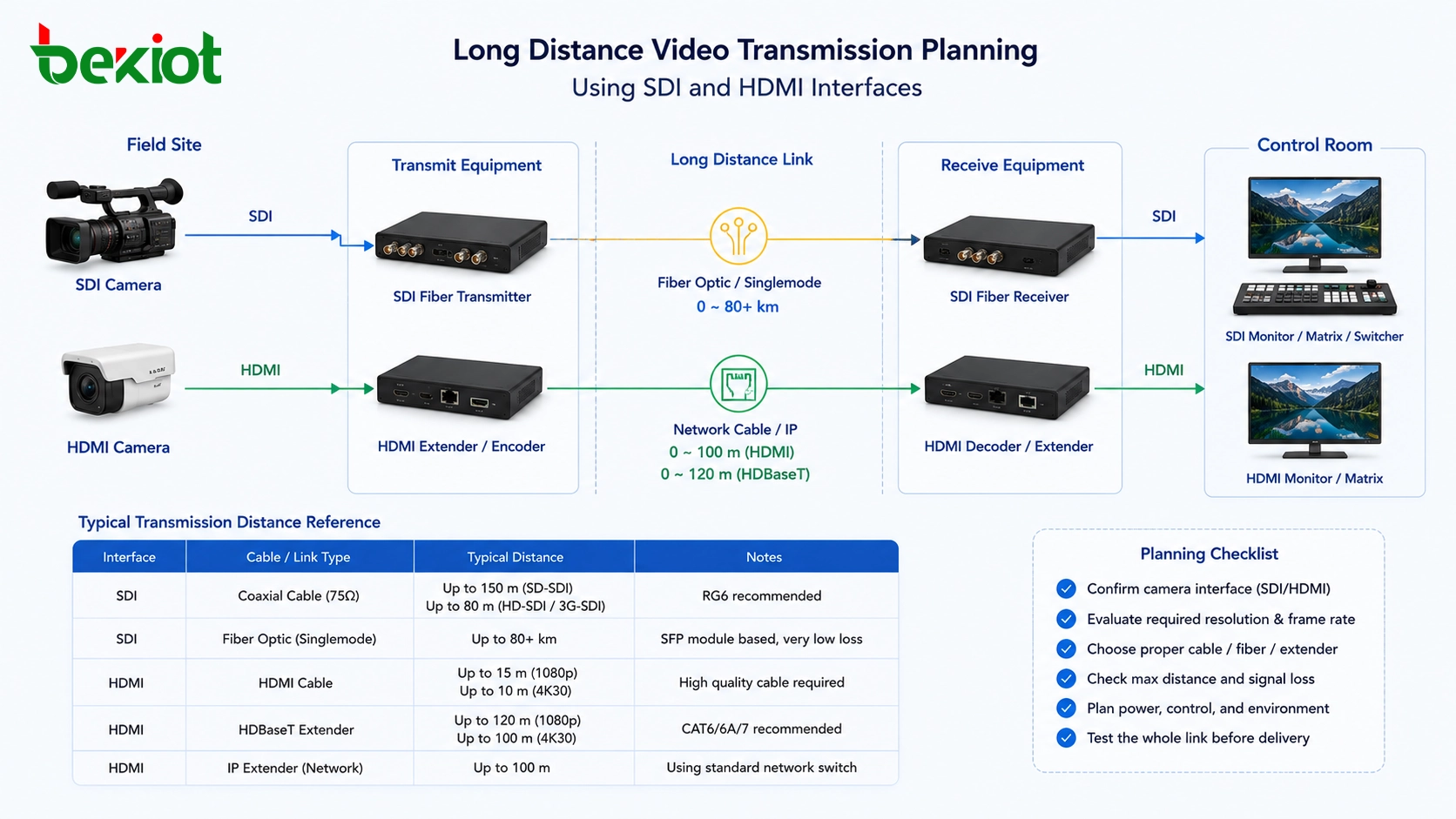

Kabellänge frühzeitig berechnen

Die Kabellänge sollte bereits in der Entwurfsphase berechnet werden, nicht erst nach Beginn der Installation. Kurze Desktop-Verbindungen können normalerweise direkt HDMI verwenden. Lange Kabelstrecken zwischen Kameras, Racks, Geräteräumen, Bühnen und Kontrollzentren sollten sorgfältig bewertet werden. Wenn die Kabelstrecke lang ist, sind SDI oder eine richtig ausgelegte Verlängerungslösung möglicherweise zuverlässiger.

Auflösung und Bildrate über die gesamte Kette prüfen

Ein System ist nur so stark wie das schwächste Gerät in der Signalkette. Selbst wenn ein Gerät 4K unterstützt, unterstützt ein anderer Konverter oder ein anderes Display möglicherweise nur 1080p oder eine niedrigere Bildrate. Ingenieure sollten den gesamten Pfad von der Quelle zum Display bestätigen, einschließlich Konverter, Schalter, Matrixgeräte, Rekorder und Erfassungsschnittstellen.

Für zukünftige Erweiterungen planen

Ein gutes AV-System sollte Raum für zukünftige Änderungen lassen. Weitere Kameras, zusätzliche Displays, höhere Auflösung, Streaming-Anforderungen, Aufzeichnungsbedarf oder Kontrollraumerweiterungen können später hinzukommen. Wenn das Projekt zu einem produktionsorientierten Workflow wachsen könnte, können SDI oder eine hybride HDMI-SDI-Architektur eine bessere Skalierbarkeit bieten.

Abschließende Erkenntnis

HDMI und SDI sind beide wichtige digitale Videoschnittstellen, aber sie dienen unterschiedlichen technischen Zwecken. HDMI ist bequem, weit verbreitet und für Kurzstrecken-AV-Verbindungen geeignet. SDI ist professioneller, stabiler und für die Videoproduktion über lange Distanzen und Rundfunkumgebungen geeignet.

Die beste Wahl hängt vom tatsächlichen Projektszenario ab. Verwenden Sie HDMI, wenn das System displayzentriert, kurze Distanzen und benutzerorientiert ist. Verwenden Sie SDI, wenn das System produktionszentriert, langstreckig und zuverlässigkeitsfokussiert ist. Verwenden Sie ein hybrides Design, wenn Kameras, Displays, Konferenzgeräte und professionelle Videogeräte in einem System zusammenarbeiten müssen.

Für AV-Integratoren besteht das endgültige Ziel nicht einfach darin, HDMI oder SDI zu wählen. Das Ziel ist es, eine stabile, wartbare und skalierbare Videosignalkette aufzubauen, die den Gebäudegegebenheiten, den Workflow-Anforderungen, dem Geräte-Ökosystem und den langfristigen Betriebsanforderungen entspricht.

FAQ

Kann HDMI in professionellen Videosystemen verwendet werden?

Ja. HDMI kann in professionellen Systemen verwendet werden, insbesondere für Display-Ausgänge, Vorschau-Monitore, Computer und Konferenzgeräte. Für die Fernübertragung von Kamerasignalen oder das Produktionsrouting ist SDI jedoch normalerweise zuverlässiger.

Warum verwenden viele professionelle Kameras SDI?

Professionelle Kameras verwenden oft SDI, weil es stabile Videoübertragung, sichere BNC-Steckverbinder und längere Kabelstrecken unterstützt. Diese Merkmale sind in Studios, bei Live-Events und in Produktionskontrollräumen wichtig.

Ist die Konvertierung von HDMI auf SDI schwierig?

Die Konvertierung selbst ist normalerweise unkompliziert, aber der Konverter muss der erforderlichen Auflösung, Bildrate, Audioformat und Signalstandard entsprechen. In größeren Systemen wird vor der endgültigen Bereitstellung ein Test empfohlen.

Welche Schnittstelle ist für einen Konferenzraum besser?

Für die meisten Konferenzräume ist HDMI normalerweise ausreichend, da Laptops, Displays, Projektoren und Konferenzendgeräte üblicherweise HDMI unterstützen. SDI könnte in Betracht gezogen werden, wenn der Raum professionelle Kameras oder Fernvideo-Routing umfasst.

Welche Schnittstelle ist für Live-Streaming besser?

Es hängt vom Setup ab. HDMI kann für kleine Streaming-Systeme mit kurzen Kabelstrecken ausreichen. SDI wird normalerweise für die Multi-Kamera-Produktion, lange Kabelwege, Bühnenumgebungen und professionelle Schalter-Workflows bevorzugt.
