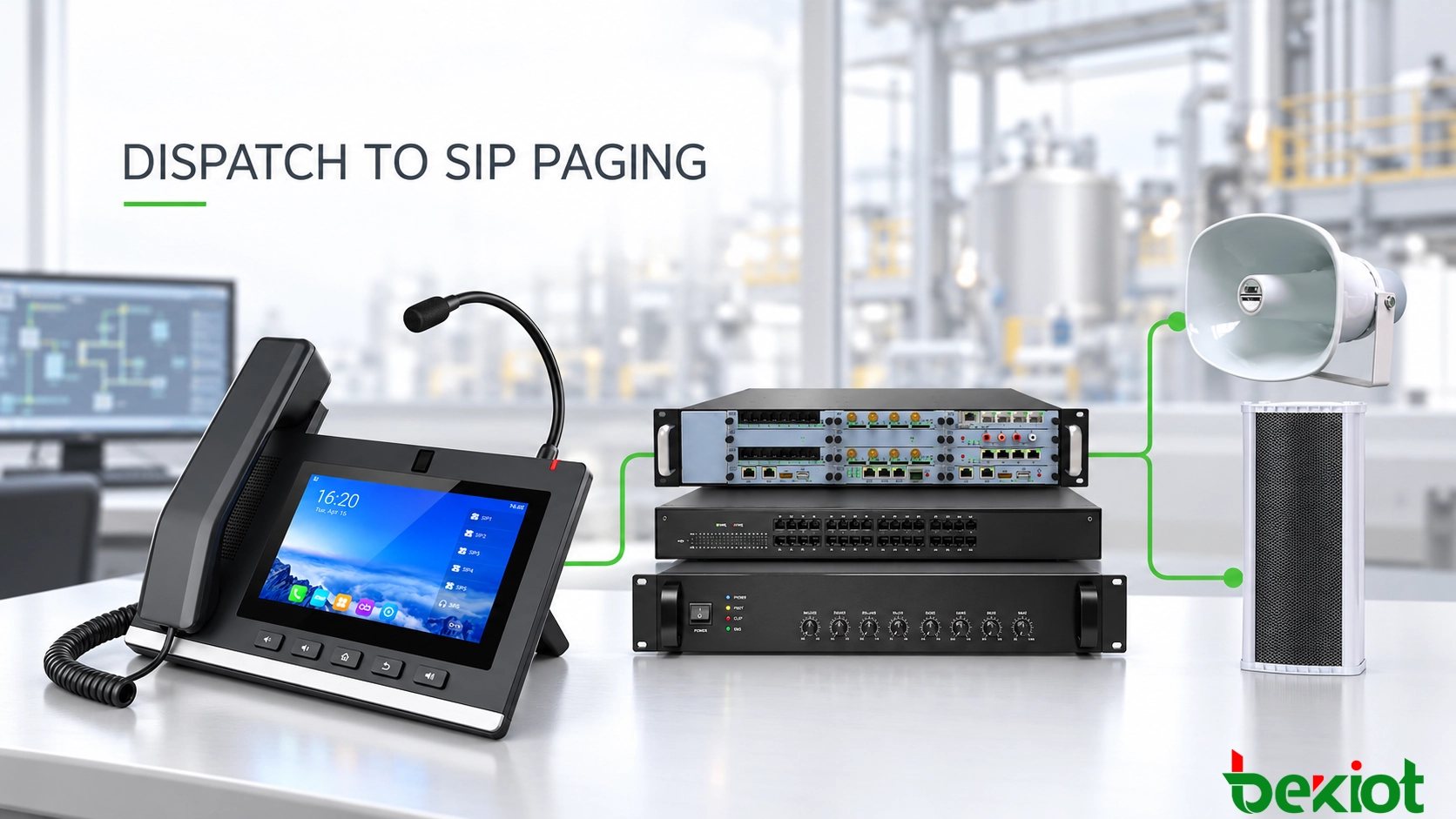

Wie verbindet sich ein Vermittlungstelefon mit SIP-Durchsagesystemen?

Ein Operator im Kontrollraum muss Personal in einem Ladebereich warnen, ohne die gesamte Anlage zu unterbrechen. Anstatt eine separate Durchsagesoftware zu öffnen oder zu einem dedizierten Mikrofon zu gehen, drückt der Operator eine programmierte Taste am Vermittlungstelefon, wählt die gewünschte Zone und spricht über den Handapparat, die Freisprecheinrichtung oder das Gänsehalsmikrofon.

Der Vorgang dauert möglicherweise nur wenige Sekunden, aber mehrere Funktionen müssen dahinter zusammenarbeiten. Das Vermittlungstelefon muss sich korrekt registrieren, die SIP-Plattform muss das Durchsageziel erkennen, die empfangenden Endgeräte müssen automatisch annehmen, und das Netzwerk muss die Sprache ohne übermäßige Verzögerung oder Paketverlust übertragen.

In den meisten Installationen verbindet sich ein Vermittlungstelefon nicht direkt mit jedem Lautsprecher. Es arbeitet als SIP-Endpunkt innerhalb eines größeren Kommunikationssystems und verwendet eine IP-TK-Anlage, einen SIP-Server oder eine Vermittlungsplattform, um SIP-Lautsprecher, Durchsage-Gateways und Rundfunkzonen zu erreichen.

Die Position des Vermittlungstelefons in der Durchsargearchitektur

Ein SIP-Durchsagesystem enthält normalerweise eine Anrufsteuerungsebene, einen Operator-Endpunkt und ein oder mehrere Audioausgabegeräte. Das Vermittlungstelefon ist der Operator-Endpunkt, der zum Initiieren von Live-Ansagen und zum Auswählen des gewünschten Ziels verwendet wird.

Ein typisches System kann umfassen:

• Ein SIP-Vermittlungstelefon oder eine Durchsagekonsole

• Eine IP-TK-Anlage, einen SIP-Server oder eine Befehls- und Vermittlungsplattform

• SIP-Hornlautsprecher und IP-Säulenlautsprecher

• SIP-Durchsage-Gateways

• Traditionelle Verstärker und analoge Lautsprecherleitungen

• PoE-Switches, Router und Netzwerksicherheitsgeräte

Sowohl das Vermittlungstelefon als auch die Durchsage-Endpunkte sind bei derselben SIP-Plattform registriert. Jedes Gerät oder jede Durchsagegruppe erhält eine Nebenstellennummer. Wenn der Operator eine Durchsagenummer anruft, wendet die Plattform das konfigurierte Routing an und verbindet das Telefon mit dem entsprechenden Rundfunk-Endpunkt.

Für eine reine IP-Implementierung lautet der grundlegende Verbindungspfad:

Vermittlungstelefon → SIP-Server oder IP-TK → Durchsagegruppe → SIP-Lautsprecher

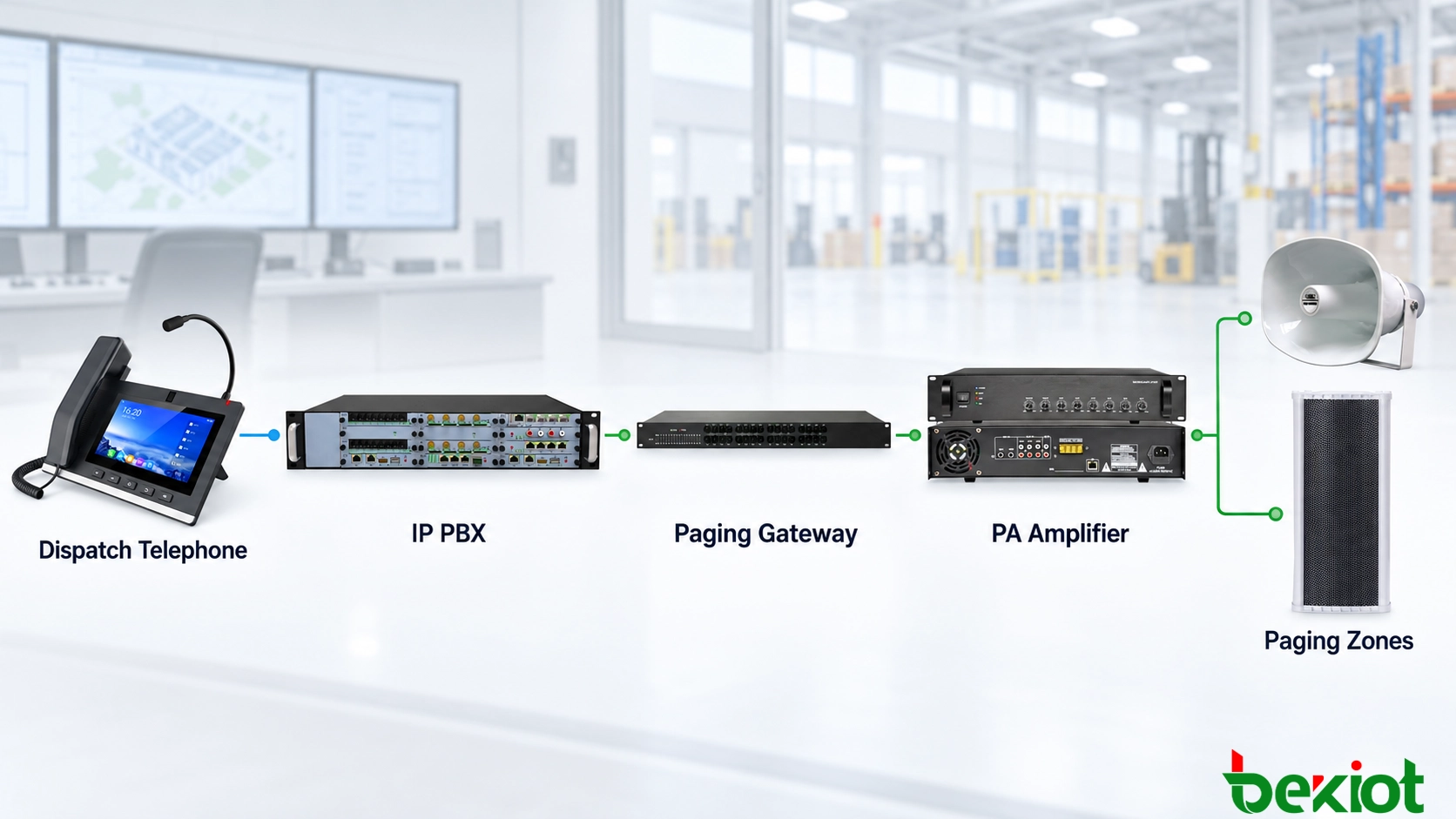

Wenn der Standort über ein vorhandenes analoges Beschallungssystem verfügt, lautet der Pfad:

Vermittlungstelefon → SIP-Server → SIP-Durchsage-Gateway → PA-Verstärker → Analoge Lautsprecher

In einer größeren Befehls- und Kontrollumgebung kann sich die Vermittlungsplattform zwischen dem Telefon und dem SIP-Server befinden. Sie kann Operatorberechtigungen, Durchsageaufzeichnungen, Prioritätsstufen, Alarmverknüpfung und grafische Zonenauswahl hinzufügen, während der SIP-Server weiterhin die Geräteregistrierung und Anrufweiterleitung übernimmt.

Verbindungsmethoden für verschiedene Durchsagenetze

Direkter SIP-Nebenstellenanruf

Der direkte Nebenstellenanruf ist die einfachste Anordnung. Das Vermittlungstelefon und jeder SIP-Durchsage-Endpunkt registrieren sich bei der IP-TK oder dem SIP-Server als separate Nebenstellen. Ein SIP-Horn könnte die Nebenstelle 6101 verwenden, während ein IP-Säulenlautsprecher in einem anderen Bereich die Nebenstelle 6102 verwendet.

Wenn der Operator eine dieser Nummern wählt, baut der Server eine SIP-Sitzung zwischen dem Telefon und dem ausgewählten Endpunkt auf. Der Durchsage-Endpunkt nimmt automatisch an und gibt die Live-Stimme des Operators wieder.

Dieser Ansatz eignet sich für kleine Systeme, einzelne Standorte und Installationen, bei denen Operatoren gelegentlich einen bestimmten Bereich ansprechen müssen. Er erleichtert auch das Testen oder Warten eines einzelnen Durchsagegeräts, ohne eine gesamte Zone zu aktivieren.

Das Anrufen jedes Lautsprechers einzeln wird jedoch ineffizient, wenn ein Standort viele Endpunkte enthält. Der einzelne Nebenstellenanruf sollte daher für Punkt-zu-Punkt-Durchsagen, Gerätetests oder Standorte reserviert werden, die eine unabhängige Steuerung benötigen.

SIP-Durchsagegruppen

Eine Durchsagegruppe ermöglicht es mehreren Endpunkten, eine gemeinsame Zielnummer zu teilen. Beispielsweise könnte die Nebenstelle 6200 den Produktionsbereich darstellen und sechs SIP-Hörner gleichzeitig aktivieren. Andere Nummern können dem Lager, den Laderampen, Bürogebäuden oder Außenbereichen zugewiesen werden.

Durchsagegruppen werden in der Regel auf der IP-TK, dem SIP-Server oder der Rundfunkverwaltungsplattform erstellt. Je nach System kann die Plattform einzelne SIP-Sitzungen mit den empfangenden Geräten aufbauen oder den Anruf in einen Multicast-Audiostream umwandeln.

Die Gruppendurchsage vereinfacht den täglichen Betrieb, da der Dispatcher einen operativen Bereich und nicht einen einzelnen Lautsprecher auswählt. Sie bietet auch eine praktische Grundlage für Benutzerberechtigungen, Durchsagepläne und Notfallprioritätsregeln.

Die Zonenzugehörigkeit sollte dem physischen Layout und den Betriebsverfahren des Standorts folgen. Ein Lautsprecher, der in der Nähe einer Laderampe installiert ist, sollte beispielsweise nicht automatisch zu einer Lager-Durchsagegruppe gehören, nur weil beide Geräte mit demselben Netzwerk-Switch verbunden sind.

Verbindung über ein SIP-Durchsage-Gateway

Ein Durchsage-Gateway wird verwendet, wenn das Ziel ein herkömmlicher PA-Verstärker oder ein vorhandenes analoges Lautsprecher-Netzwerk ist. Das Gateway registriert sich bei der SIP-Plattform als anrufbare Nebenstelle und wandelt empfangene SIP-Audio in ein analoges Signal um.

Wenn das Gateway einen Anruf erhält, kann es auch ein Relais aktivieren, um einen Verstärker zu starten, einen Audioeingang zu öffnen oder einen Zonencontroller auszulösen. Die genaue Verdrahtung hängt vom Gateway-Ausgang und dem Verstärkereingang ab, die möglicherweise RCA, symmetrische Audioanschlüsse oder eine andere Line-Pegel-Schnittstelle verwenden.

Dieses Design ermöglicht es einer Organisation, telefonbasierte Durchsagen hinzuzufügen, ohne funktionsfähige Verstärker und Lautsprecher ersetzen zu müssen. Es ist besonders nützlich in Fabriken, Campus, Lagern und Verkehrseinrichtungen, die schrittweise auf IP-Kommunikation umstellen.

Vor der Installation sollte das Projektteam den erforderlichen Audio-Pegel, die Eingangsimpedanz, die Erdungsmethode und das Relaisverhalten bestätigen. Ein erfolgreicher SIP-Anruf garantiert nicht die korrekte Wiedergabe, wenn die analoge Schnittstelle zwischen Gateway und Verstärker nicht übereinstimmt.

SIP-gesteuerte Multicast-Durchsage

Multicast ist nützlich, wenn dieselbe Ansage eine große Anzahl von IP-Lautsprechern mit minimaler Einrichtungsverzögerung erreichen muss. Das Audio wird an eine Multicast-Adresse gesendet, und jeder autorisierte Endpunkt, der diese Adresse abonniert hat, kann den Stream empfangen.

Ein Vermittlungstelefon kann die Multicast-Übertragung direkt unterstützen, aber diese Fähigkeit sollte nicht vorausgesetzt werden. In vielen Installationen tätigt das Telefon zuerst einen SIP-Anruf an den Server, und die Durchsageplattform wandelt diesen Anruf in Multicast-Audio für die ausgewählte Zone um.

Die Netzwerk-Switches müssen das beabsichtigte Multicast-Design unterstützen. IGMP-Snooping, VLAN-Konfiguration und Multicast-Routing sollten vor der Bereitstellung überprüft werden, insbesondere wenn die Durchsage verschiedene Subnetze oder Gebäude überqueren muss.

SIP-Signalisierung und Multicast-Audio dienen in dieser Anordnung unterschiedlichen Zwecken. SIP identifiziert den Anrufer, prüft die Autorisierung und startet die Durchsageaufgabe, während Multicast denselben Audiostream effizient an mehrere Endpunkte verteilt.

SIP-Konten und Durchsageparameter

Die Integration beginnt mit der Zuweisung eines SIP-Kontos für das Vermittlungstelefon. Die erforderlichen Einstellungen umfassen normalerweise die SIP-Serveradresse, die Nebenstelle, den Authentifizierungsnamen, das Passwort, den Port, das Transportprotokoll und den bevorzugten Audiocodec.

Die SIP-Lautsprecher oder Durchsage-Gateways erfordern ähnliche Registrierungsparameter. Jeder Endpunkt sollte auch einen klaren Gerätenamen und eine Standortbeschreibung haben, damit das Wartungspersonal ihn identifizieren kann, ohne sich nur auf eine Nebenstelle zu verlassen.

Das folgende Beispiel zeigt, wie ein kleines industrielles Durchsagesystem organisiert werden könnte:

Die automatische Annahme ist für die Live-Durchsage unerlässlich. Ein Lautsprecher kann nicht darauf warten, dass jemand den Anruf manuell annimmt. Je nach Gerät kann die automatische Annahme lokal am Endpunkt aktiviert oder durch bestimmte vom Server gesendete SIP-Header ausgelöst werden.

Die Codec-Kompatibilität muss ebenfalls bestätigt werden. G.711 wird häufig in verwalteten lokalen Netzwerken verwendet, da es eine vorhersehbare Sprachqualität bietet und weitgehend unterstützt wird. G.711 A-law ist in vielen internationalen und europäisch ausgerichteten Systemen üblich, während G.711 μ-law häufig in nordamerikanischen und japanischen Netzwerken verwendet wird. Das Vermittlungstelefon, der Server und die Durchsage-Endpunkte müssen gegenseitig unterstützte Codec-Einstellungen verwenden.

Ein Codec mit geringerer Bandbreite kann für entfernte Verbindungen in Betracht gezogen werden, aber jedes Gerät im Audio-Pfad muss das ausgewählte Format unterstützen. Transcodierung ist auf einigen Kommunikationsplattformen möglich, erhöht jedoch den Verarbeitungsaufwand und kann zusätzliche Verzögerungen verursachen.

Anrufberechtigungen sollten verhindern, dass eine normale Nebenstelle in Notfall- oder standortweite Zonen sendet. Die DSS-Taste bietet nur Zugriff auf die konfigurierte Zielnummer. Die Autorisierung sollte vom SIP-Server oder der Vermittlungsplattform gemäß der Nebenstelle des Anrufers, der Benutzerrolle, dem Zeitplan oder der Durchsagegruppe durchgesetzt werden.

Verwandtes Produkt: Becke Telcom IP-Vermittlungskonsolen

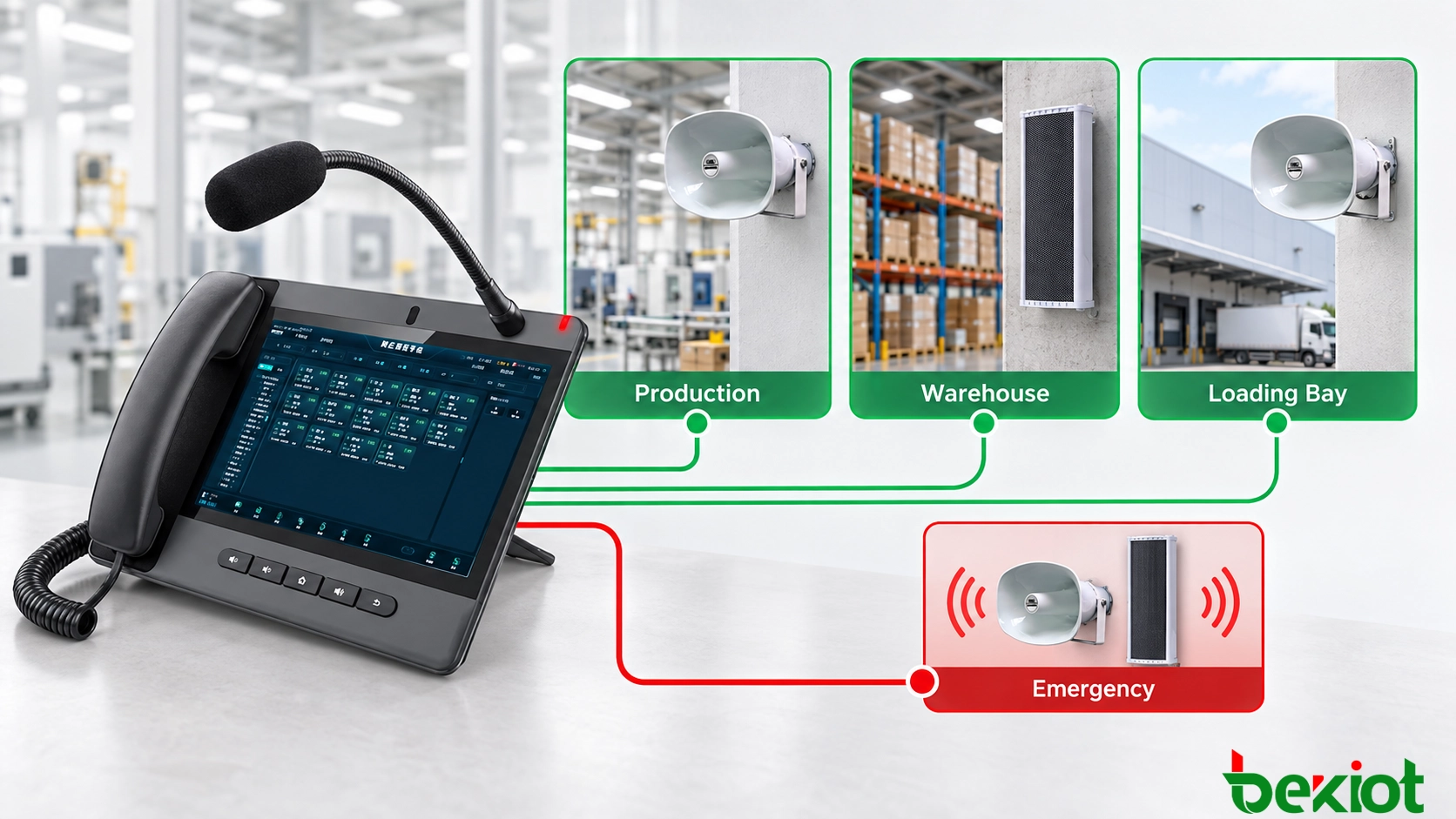

Ein-Tasten-Zonenauswahl am Vermittlungstelefon

Ein Kontrollraum sollte von den Operatoren nicht verlangen, sich eine lange Liste von Nebenstellemummern zu merken. Häufig verwendete Durchsageziele können DSS- oder programmierbaren Tasten am Vermittlungstelefon zugewiesen werden.

Die für den Operator sichtbare Beschriftung sollte den physischen oder operativen Bereich beschreiben, nicht die zugrunde liegende Nebenstelle. Dies reduziert Auswahlfehler bei zeitkritischen Ereignissen.

Eine programmierbare Taste kann als Kurzwahltaste oder als Push-to-Talk-Steuerung fungieren. Bei Kurzwahl drückt der Operator die Taste, wartet, bis der Durchsagepfad verbunden ist, und spricht dann. Bei Push-to-Talk-Betrieb muss der Operator die Taste möglicherweise während des Sprechens gedrückt halten und zum Beenden der Ansage loslassen.

Das genaue Tastenverhalten muss vor der Schulung des Kontrollraumpersonals bestätigt werden. Operatoren sollten nicht davon ausgehen, dass jedes Telefon dieselbe Drück-, Halte- und Loslasssequenz verwendet.

Einige Vermittlungstelefone können BLF-Abonnements oder Plattformstatusinformationen verwenden, um anzuzeigen, ob ein Ziel verfügbar oder derzeit aktiv ist. Eine grüne Anzeige kann eine verfügbare Zone darstellen, während rote oder blinkende Anzeigen eine aktive Ansage oder einen Notfallzustand anzeigen können.

Die Statusanzeige hängt von der Interoperabilität zwischen Telefon, SIP-Server und Durchsagesystem ab. Eine Taste kann die Durchsage auch dann auslösen, wenn die Echtzeit-Statusüberwachung nicht verfügbar ist, daher sollte das erforderliche Verhalten während der Systemplanung bestätigt werden.

Anrufablauf und Rundfunkpriorität

Wenn ein Operator eine Durchsingetaste drückt, sendet das Vermittlungstelefon eine SIP-EINLADUNG an die Anrufsteuerungsplattform. Die Plattform identifiziert den Anrufer, prüft den Wahlplan und die Berechtigungen und löst das ausgewählte Durchsageziel auf.

Die Plattform ruft dann den betreffenden SIP-Lautsprecher, das Gateway oder die Durchsagegruppe an. Nachdem das Ziel automatisch angenommen hat, wird die Stimme des Operators in einem RTP-Stream übertragen oder zur Verteilung an die ausgewählten Endpunkte in Multicast-Audio umgewandelt.

Der Operator sollte auf einen Durchsagebestätigungston, eine Bildschirmanzeige oder eine aktive Zonenleuchte warten, bevor er spricht. Ein zu frühes Beginnen kann dazu führen, dass der erste Teil der Nachricht verloren geht, während die SIP-Sitzung und der Audiopfad noch aufgebaut werden.

Ein Durchsage-Workflow lässt sich daher wie folgt zusammenfassen:

1. Der Operator wählt die gewünschte Durchsagezone.

2. Das Telefon sendet eine SIP-Anrufanfrage.

3. Die Plattform überprüft das Ziel und die Berechtigung des Operators.

4. Die Durchsage-Endpunkte nehmen automatisch an.

5. Das Telefon zeigt einen aktiven Zustand an oder gibt einen Bestätigungston aus.

6. Der Operator hält die Ansage.

7. Die Sprache wird über RTP oder Multicast an die ausgewählten Endpunkte übertragen.

8. Der Operator lässt die PTT-Taste los oder beendet den Anruf.

9. Die Plattform beendet die Sitzung und versetzt die Zone in den Normalzustand zurück.

10. Das Ereignis wird protokolliert, wenn die Protokollierung aktiviert ist.

Wenn die Ansage endet, sollte die Plattform die Durchsagegruppe umgehend freigeben. Lautsprecher können dann je nach ihrem vorherigen Betriebszustand zu Hintergrundmusik, geplanter Wiedergabe oder Bereitschaftsstatus zurückkehren.

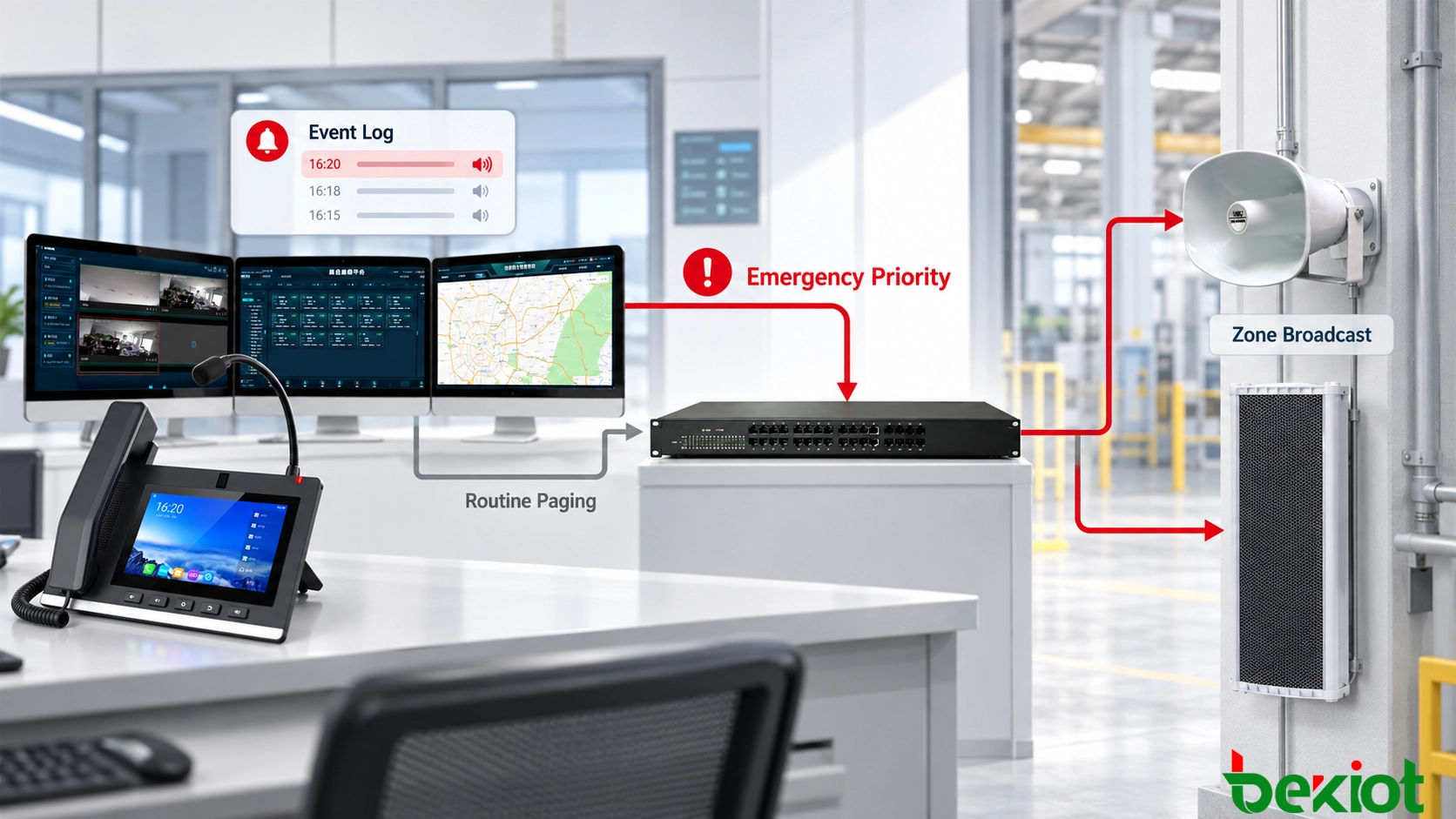

Die Notfalldurchsage erfordert zusätzliche Steuerung. Eine Ansage mit hoher Priorität muss möglicherweise Hintergrundmusik, geplantes Audio oder eine bereits laufende Routineansage unterbrechen. Das System sollte definieren, welche Operatorrollen diese Funktion nutzen können und welche Zonen überschrieben werden dürfen.

Die Priorität wird nicht allein vom Vermittlungstelefon erzeugt. Die SIP-Plattform muss die Prioritätsstufe erkennen, und die empfangenden Durchsagegeräte müssen das beabsichtigte Unterbrechungsverhalten unterstützen.

Das System muss auch definieren, was passiert, wenn zwei Operatoren versuchen, dieselbe Zone anzurufen. Mögliche Richtlinien sind:

• Dem ersten aktiven Anruf die Kontrolle über die Zone zu belassen

• Den zweiten Anruf mit einem Besetztzeichen abzulehnen

• Die zweite Anforderung in eine Durchsagewarteschlange zu stellen

• Es einem Operator mit höherer Priorität zu erlauben, die aktive Ansage zu unterbrechen

Diese Regeln sollten vor der Inbetriebnahme festgelegt werden. Eine undefinierte Konfliktrichtlinie kann zu gemischtem Audio, unterbrochenen Nachrichten oder Unsicherheit darüber führen, welcher Operator die Durchsagezone steuert.

Aufzeichnungen und Ereignisprotokolle können die Operatoridentität, das Durchsageziel, die Startzeit und die Anrufdauer liefern. Diese Aufzeichnungen unterstützen die Vorfallprüfung und Wartung. Ein abgeschlossener SIP-Datensatz bestätigt jedoch nur, dass die Kommunikationssitzung stattgefunden hat; er beweist nicht, dass jeder Lautsprecher hörbaren Ton erzeugt hat.

Inbetriebnahme und Fehlerbehebung

Die Tests sollten den gesamten Pfad vom Vermittlungstelefon-Mikrofon bis zum Lautsprecherausgang abdecken. Eine erfolgreiche SIP-Registrierung bestätigt nur, dass das Gerät mit dem Server kommunizieren kann; sie bestätigt nicht das korrekte Routing, die automatische Annahme, die Audioübertragung oder die Lautsprecherabdeckung.

Jede Durchsagezone sollte einzeln angerufen werden. Der Installateur sollte den angezeigten Zonennamen, die durch den Anruf aktivierten Geräte, den Verbindungshinweis, den Audiopegel und die Freigabe des Audiopfads nach dem Auflegen des Operators überprüfen.

Der Anfang und das Ende jeder Testnachricht sollten sorgfältig geprüft werden. Wenn die ersten Wörter fehlen, spricht der Operator möglicherweise, bevor der Audiopfad bereit ist. Wenn die letzten Wörter abgeschnitten werden, muss möglicherweise die PTT-Taste oder der Anrufbeendigungszeitpunkt angepasst werden.

Standortweite und Notfallgruppen sollten unter kontrollierten Bedingungen separat getestet werden. Der Test sollte bestätigen, ob die Notfalldurchsage Audio mit niedrigerer Priorität unterbricht und ob der normale Dienst danach korrekt wieder aufgenommen wird.

Tests mit mehreren Operatoren sollten ebenfalls durchgeführt werden. Ein Dispatcher kann eine Routinezone belegen, während ein anderer einen normalen oder Notruf an dasselbe Ziel versucht. Das beobachtete Ergebnis sollte mit der genehmigten Prioritäts- und Konfliktbehandlungsrichtlinie übereinstimmen.

Eine Fallback-Methode sollte ebenfalls in Betracht gezogen werden. Wenn ein zentraler SIP-Server ausfällt, kann ein Standby-Server die Geräteregistrierung übernehmen. In einem Mehrstandortsystem können lokale Durchsage-Controller die Kommunikation innerhalb der betroffenen Einrichtung aufrechterhalten, wenn die WAN-Verbindung zur zentralen Plattform nicht verfügbar ist.

Das geeignete Fallback-Design hängt vom operativen Risiko ab. Routine-Durchsagen am Arbeitsplatz können eine kurze Unterbrechung tolerieren, während Notfallkommandozentralen, Industrieanlagen und Verkehrseinrichtungen möglicherweise redundante Server, Notstromversorgung und lokale Durchsagekontinuität erfordern.

Eine zuverlässige Verbindung zwischen einem Vermittlungstelefon und einem SIP-Durchsagesystem hängt von mehr als einer erfolgreichen SIP-Registrierung ab. Zonenrouting, automatische Annahme, programmierbare Tasten, Audiopriorität und Netzwerkqualität müssen als vollständiger Betriebspfad getestet werden. Für den Kontrollraum ist das Endziel einfach: den richtigen Bereich auswählen, bestätigen, dass der Durchsagepfad bereit ist, und eine klare Nachricht mit so wenigen Aktionen wie möglich übermitteln.

FAQ

Kann ein Vermittlungstelefon ohne IP-TK direkt mit SIP-Lautsprechern verbunden werden?

Direktes IP-Rufen ist möglich, wenn beide Geräte Peer-to-Peer-SIP-Kommunikation unterstützen. Diese Anordnung bietet jedoch nur eingeschränktes Routing, Berechtigungen, Gruppenverwaltung und Failover. Eine IP-TK oder SIP-Plattform ist für Kontrollräume und Mehrzonen-Durchsagesysteme in der Regel besser geeignet.

Kann ein Vermittlungstelefon mehrere SIP-Lautsprecher gleichzeitig anrufen?

Ja. Die Lautsprecher können einer Durchsagegruppe zugewiesen werden, oder die Plattform kann das Audio des Operators über Multicast verteilen. Die geeignete Methode hängt von der Anzahl der Endpunkte, dem Netzwerkdesign und den Fähigkeiten der SIP-Plattform ab.

Benötigt ein Vermittlungstelefon einen dedizierten Durchsageserver?

Nicht immer. Eine kompatible IP-TK kann Nebenstellenanrufe und grundlegende Durchsagegruppen bereitstellen. Eine dedizierte Durchsage- oder Vermittlungsplattform ist besser geeignet, wenn das Projekt viele Zonen, Prioritätsstufen, geplantes Audio, Ereignisverknüpfungen, Überwachung oder detaillierte Benutzerberechtigungen erfordert.

Kann der Operator eine Bestätigung erhalten, dass eine Ansage gehört wurde?

Die SIP-Signalisierung kann bestätigen, dass ein Durchsage-Endpunkt den Anruf angenommen hat, aber sie beweist nicht, dass die Personen die Nachricht gehört haben. Eine stärkere Bestätigung kann eine Endpunktüberwachung, Verstärkerfehlererkennung, mikrofonbasierte Audiotests oder einen Rückruf von Personal im betroffenen Bereich erfordern.

Was passiert, wenn die WAN-Verbindung zur zentralen Plattform ausfällt?

Die Durchsage kann ausfallen, wenn jeder Anruf vom zentralen Server abhängt. Ein robustes Design kann einen lokalen SIP-Server, ein überlebensfähiges Gateway oder einen lokalen Durchsage-Controller verwenden, damit die wesentliche Kommunikation am Standort während eines WAN-Ausfalls verfügbar bleibt.

Unterstützt jedes SIP-Durchsagegerät die Notfall-Prioritätsübersteuerung?

Nein. Das Prioritätsverhalten hängt von der SIP-Plattform, dem Durchsage-Endpunkt und der konfigurierten Routing-Richtlinie ab. Die Kompatibilität sollte durch Interoperabilitätstests bestätigt werden, anstatt sie allein aus der SIP-Registrierung abzuleiten.
