Ein Gasmelder meldet ein Leck in der Nähe des Tanklagers 2. Mitarbeiter im betroffenen Bereich benötigen sofortige Anweisungen, Personal in der angrenzenden Verladezone muss sich möglicherweise auf eine Evakuierung vorbereiten, und Beschäftigte in weiter entfernten Gebäuden müssen vorerst nicht unterbrochen werden.
Die Leitstelle muss diesen Alarm in eine klare Sprachnachricht umwandeln und an die richtigen Orte übermitteln. Wenn sich das Leck ausbreitet oder ein Evakuierungsweg unpassierbar wird, muss der Operator in der Lage sein, die Nachricht zu ändern, den Durchsagebereich zu erweitern und mit dem Personal vor Ort zu koordinieren.
Becke Telcom adressiert diesen Prozess durch ein SIP-basiertes Notfall-Broadcast-System, das Alarmeingänge, Broadcast-Management, Durchsage-Mikrofone, Einsatzleitkonsolen, Verstärker und Feldlautsprecher verbindet. Anstatt diese Geräte als separate Produkte zu behandeln, ordnet das System sie um die Art und Weise an, wie ein Vorfall erkannt, kommuniziert und gemanagt wird.
Dieselbe Infrastruktur kann für Produktionshinweise, Wartungserinnerungen und geplante Ansagen genutzt werden. Wenn eine Notfallquelle aktiviert wird, unterbrechen vordefinierte Prioritäten niederpriorige Audioinhalte und machen die Notfallnachricht zur aktiven Aufgabe.
Verwandte Lösung: SIP PA- und Notfall-Broadcast-System

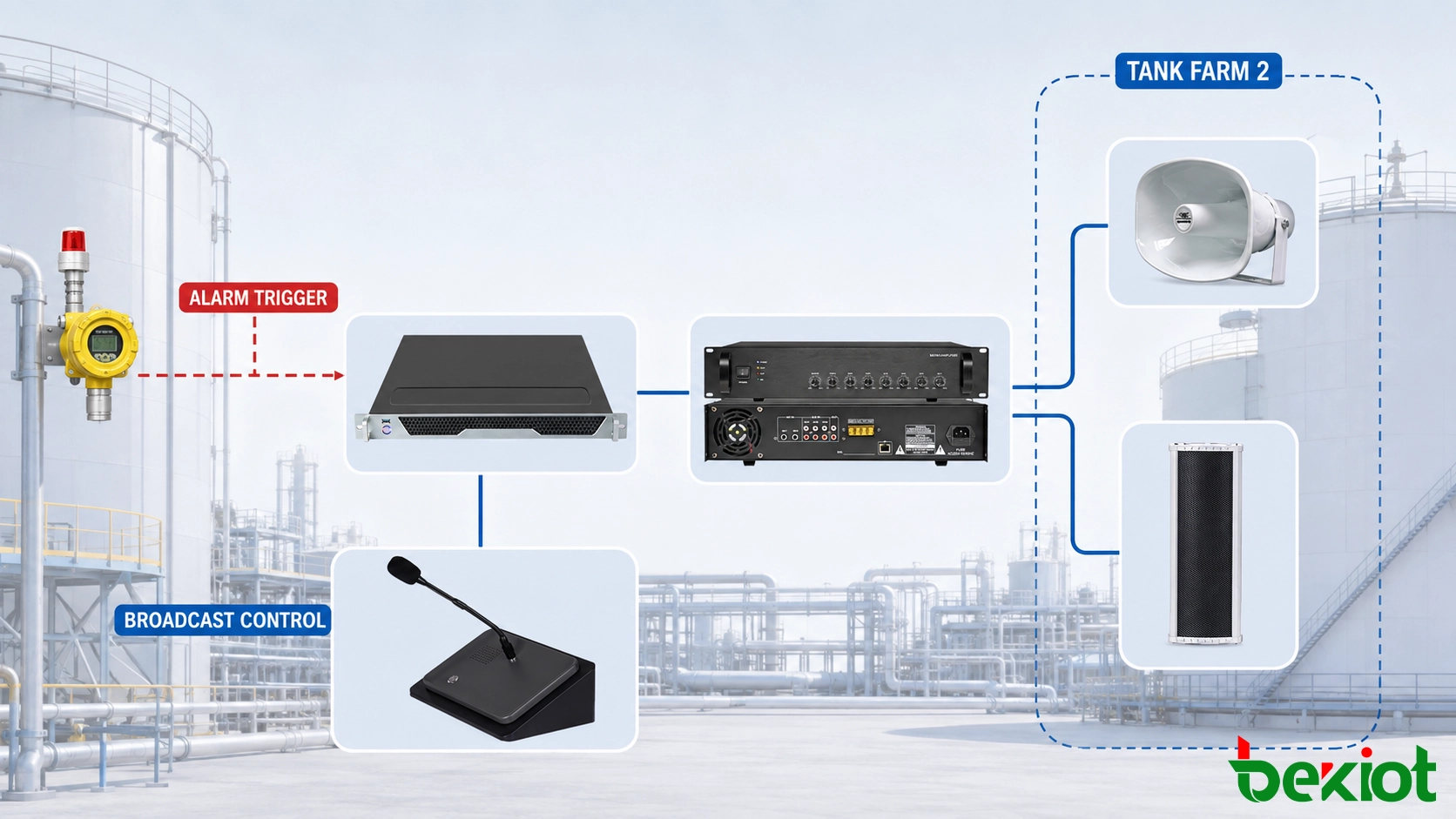

Arbeitsablauf von Alarm zu Sprache
Ein Notfall-Broadcast beginnt mit einer bekannten Ereignisquelle. Dies kann ein Brandmeldekontakt, Gasmelder, Gerätesteuerung, Notfalltaster oder ein Befehl eines autorisierten Operators sein. Jede Quelle benötigt eine eindeutige Kennung, damit die Plattform sie dem richtigen Standort, Bereich und der richtigen Reaktionsregel zuordnen kann.
Im Beispiel Tanklager 2 sollte der Alarm als erkennbares Ereignis wie „TF2 Gaserkennung“ ankommen, nicht als unerklärliche Eingangsnummer. Die konfigurierte Verknüpfung identifiziert die ersten Durchsagezonen, wählt die passende Nachricht aus und wendet die erforderliche Priorität an.
Ob die Nachricht automatisch startet oder auf die Bestätigung durch den Operator wartet, hängt vom ursächlichen Wirkplan des Standorts ab. Ein bestätigtes Gassignal kann sofort eine lokale Warnung auslösen, während ein Alarm mit geringerer Vertrauenswürdigkeit zunächst auf der Leitstellenoberfläche zur Bewertung erscheinen kann.
Sobald die Durchsage beginnt, kann die anfängliche Sequenz umfassen:
-
Der Alarmeingang meldet das Ereignis und dessen Quellposition.
-
Die Plattform gleicht den Eingang mit einer konfigurierten Reaktionsregel ab.
-
Eine voraufgezeichnete Gaswarnung wird Tanklager 2 zugewiesen.
-
Routineaudio in dieser Zone wird unterbrochen.
-
Die Warnung wird über den konfigurierten Audiopfad gesendet.
-
Die Leitstelle erhält das Ereignis und den Durchsagestatus.
Der Disponent bleibt auch nach der automatischen Aktion eingebunden. Vom Kontrollplatz aus kann der Operator die Nachricht wiederholen, den Verladebereich hinzufügen, eine Live-Ansage machen oder gemäß den zugewiesenen Berechtigungen eine falsche Durchsage stoppen.
Steuerung und Audiopfad
Die Geräteanordnung hängt vom Standortlayout und der vorhandenen Audioinfrastruktur ab. Eine kompakte Installation kann ein Durchsage-Mikrofon und mehrere SIP-Lautsprecher verwenden. Ein größeres Werk kann zentrale Verwaltung, mehrere Operatorplätze, Netzwerkverstärker, Durchsage-Gateways und verschiedene Arten von Feldlautsprechern kombinieren.
Bei einer Becke Telcom-Bereitstellung können Produkte nach betrieblicher Verantwortung angeordnet werden, anstatt in ein festes Paket geschnürt zu werden. Die Broadcast-Plattform verwaltet Regeln und Zonen; Operator-Terminals initiieren oder übernehmen eine Durchsage; Audiogeräte übermitteln die Nachricht in jedem Bereich.
| Systemposition | Typische Geräte | Betriebliche Rolle |
|---|---|---|
| Verwaltungsebene | Broadcast-Server und Verwaltungssoftware | Pflegt Zonen, Benutzer, Prioritäten, Nachrichten, Zeitpläne und Ereignisregeln |
| Durchsageplatz | GP600V PA-Durchsage-Mikrofon | Wählt Zonen aus und führt Live-Sprachansagen durch |
| Leitstellenplatz | DSC-173 IP-Durchsage- und Einsatzleitkonsole | Kombiniert Durchsagesteuerung mit Ruf- und Einsatzfunktionen |
| Netzwerk-Audioverteilung | SIP-Durchsage-Gateway oder IP-Verstärker | Leitet Netzwerkaudio an kompatible Verstärkereingänge oder passive Lautsprecherkreise |
| Lokale Verstärkung | PA-BGS-60W oder PA-W120W SIP-Verstärker | Stellt Audioleistung für Lautsprecher bereit, die einem Gebäude oder einer Betriebszone zugeordnet sind |
| Feldaudio | SIP-Horn-, Säulen-, Pendel- oder Deckenlautsprecher | Übermittelt die Ansage an das Personal im abgedeckten Bereich |
| Feldwarnung | Akustisches und visuelles Alarmgerät | Fügt visuelle und tonale Warnung hinzu, wo Sprache allein nicht ausreichen könnte |
Direkte SIP-Endpunkte
Ein SIP-Lautsprecher oder Netzwerkverstärker kann als adressierbarer Endpunkt registriert werden. Die Plattform kann ihn einer oder mehreren benannten Zonen zuweisen und Audio über das IP-Netzwerk senden. Diese Methode ist nützlich für Neubauten, abgelegene Bereiche und Projekte, die eine flexible Zonenverwaltung erfordern.
Gateway-basierter Zugriff
Vorhandene Verstärker und passive Lautsprecherkreise können beibehalten werden, wenn deren Zustand und elektrische Eigenschaften den Projektanforderungen entsprechen. Ein SIP-Durchsage-Gateway stellt die Audioschnittstelle zwischen der Netzwerkplattform und dem konventionellen PA-Eingang bereit.
Die Wiederverwendung sollte durch Überprüfung der Verstärkereingänge, Lautsprecherlasten, Kabelzustand, Audioqualität und Überwachungsanforderungen bestätigt werden. Der Anschluss eines alten Verstärkers an ein Netzwerk-Gateway korrigiert keine schwache Abdeckung oder beschädigte Feldverkabelung.
Feldgeräte
Dasselbe Werk kann mehrere Lautsprechertypen erfordern. Büros können Decken- oder Wandlautsprecher verwenden, Werkstätten können Horner-Lautsprecher benötigen, und lange Außenbereiche können wetterfeste Säulenlautsprecher nutzen. Gefahrenbereiche erfordern Geräte, die für die jeweiligen Umwelt- und Zertifizierungsbedingungen ausgewählt sind.
Auf der Operatorschnittstelle werden diese verschiedenen Geräte als Betriebsnamen wie „Tanklager 2“, „Verladebereich“ und „Nordsammelplatz“ dargestellt. Der Disponent muss vor dem Ausgeben einer Warnung keinen Verstärkerkanal oder eine IP-Adresse identifizieren.
Zonen- und Nachrichtenlogik
Durchsagezonen sollten dem Notfallplan folgen, nicht der Bequemlichkeit der Lautsprecherverkabelung. Gebäude, Produktionseinheiten, Gefahrenbereiche, Evakuierungswege und Sammelpunkte benötigen klare Namen, die über die Broadcast-Plattform, Lagepläne und Leitstellenverfahren hinweg konsistent sind.
Tanklager 2 kann mehrere Lautsprecherkreise enthalten, aber der Operator kann sie als eine funktionale Zone verwalten. Die nahe gelegene Verladezufahrt kann getrennt bleiben, sodass sie eine Vorbereitungswarnung erhält, ohne sofort denselben Evakuierungsbefehl zu erhalten.
| Vorfallsphase | Durchsagebereich | Nachricht | Operatoraktion |
|---|---|---|---|
| Erste Gaserkennung | Tanklager 2 | Arbeit einstellen und Anweisungen abwarten | Alarmquelle prüfen und Bereich kontaktieren |
| Leck bestätigt | Tanklager 2 und Verladezufahrt | Über den festgelegten Weg verlassen | Angrenzende Zonen hinzufügen und Einsatzkräfte benachrichtigen |
| Vorfall breitet sich aus | Bereiche in Windrichtung | Gemäß Lageplan evakuieren oder Schutz suchen | Zonen nach aktuellen Bedingungen auswählen |
| Werksweite Eskalation | Alle erforderlichen Bereiche | Werksweite Notfallanweisungen | Live-Steuerung übernehmen und Einsatz koordinieren |
Prioritätssteuerung
Routine-Durchsagen, geplante Wiedergaben und Notfallkommunikation können sich dieselben Feldlautsprecher teilen. Die konfigurierte Priorität entscheidet, welche Quelle bei überlappenden Aufgaben zu hören ist.
Notfall-Live-Sprache kann über voraufgezeichneten Warnungen liegen, wenn der Operator eine Evakuierungsroute korrigieren oder sich ändernde Anweisungen geben muss. Beide sollten Vorrang vor Routineansagen und Hintergrundaudio haben. Die endgültige Reihenfolge muss dem genehmigten Betriebsverfahren entsprechen.
Prioritätstests sollten mehr als eine aktive Quelle verwenden. Ingenieure müssen bestätigen, dass die Notfallnachricht niederprioriges Audio in der ausgewählten Zone unterbricht, dass nicht betroffene Zonen wie beabsichtigt reagieren und dass der unterbrochene Inhalt nicht unerwartet neu startet.
Nachrichtengestaltung
Eine voraufgezeichnete Warnung sollte den betroffenen Ort nennen, die erforderliche Aktion angeben und Erklärungen vermeiden, die die Anweisung verzögern. „Gas in Tanklager 2 erkannt. Arbeit einstellen und über den östlichen Zufahrtsweg verlassen“ ist nützlicher als eine allgemeine Nachricht, die nur besagt, dass ein Notfall eingetreten ist.
Wenn mehrere Sprachen erforderlich sind, sollten die Wiedergabereihenfolge und die Wiederholungszahl im Voraus festgelegt werden. Eine lange Sequenz kann die Anweisung für spätere Sprachgruppen verzögern, daher muss der Wortlaut prägnant bleiben.
Live-Befehl und Rückmeldung
Eine voraufgezeichnete Nachricht behandelt die erste bekannte Anweisung, aber die Leitstelle muss möglicherweise innerhalb von Minuten die Reaktion ändern. Die Windrichtung kann sich drehen, ein Ausgang kann blockiert sein, oder der Vorfall kann sich in einen anderen Betriebsbereich ausdehnen.
Über eine Einsatzleitkonsole oder ein Durchsage-Mikrofon kann der Operator zusätzliche Zonen auswählen und eine Live-Ansage machen. Wenn der östliche Zufahrtsweg unsicher wird, kann der Disponent die aufgezeichnete Evakuierungsnachricht unterbrechen und das Personal zum westlichen Sammelplatz leiten.
Der Live-Ruf sollte nur die vom Operator ausgewählten Zonen erreichen. All-Call-Durchsagen bleiben für werksweite Ereignisse verfügbar, sollten aber nicht die Standardreaktion auf jeden Alarm sein.
Feldkommunikation
Broadcast sendet eine Nachricht an viele Zuhörer. Es bestätigt nicht, was am Alarmort geschieht. Industrietelefone, SIP-Gegensprechanlagen und Notrufsäulen bieten einen Rückkanal zur Leitstelle.
Ein Mitarbeiter in der Nähe des Tanklagers kann melden, ob Gas sichtbar ist, ob sich das Personal aus dem Bereich zurückgezogen hat oder ob der geplante Ausgang blockiert ist. Der Operator kann dann die Durchsage anpassen, ohne sich nur auf das erste Detektorsignal zu verlassen.
Feste Feldstationen sollten erkennbare Kennungen verwenden. Wenn ein Anruf eingeht, sollte die Leitstelle einen Ort wie „Tanklager 2 – Pumpeneingang“ sehen, nicht eine unerklärliche Durchwahlnummer. Dies ermöglicht es, den Anruf und das laufende Broadcast-Ereignis als Teile desselben Vorfalls zu verstehen.
Ereignisaufzeichnungen
Die Broadcast-Plattform sollte gemäß den im Projekt enthaltenen Funktionen die Auslösequelle, Nachricht, ausgewählte Zonen, Startzeit und Operatoraktion aufzeichnen. Angeschlossene Kommunikations- und Aufzeichnungssysteme sollten eine gemeinsame Zeitquelle verwenden, sodass Anrufe, Durchsagen und Leitstellenaktionen in der richtigen Reihenfolge überprüft werden können.
Diese Aufzeichnungen sind nach einem Vorfall nützlich, unterstützen aber auch die routinemäßige Wartung. Wenn eine Zone die erwartete Nachricht nicht erhalten hat, können Ingenieure die konfigurierte Regel, Operatoraktion und Gerätestatus vergleichen, anstatt sich nur auf die Erinnerung zu verlassen.
Fehlerbehandlung und Tests
Ein Broadcast-Pfad kann normal erscheinen, während ein Lautsprecherkreis, Verstärkerkanal oder eine entfernte Netzwerkverbindung nicht verfügbar ist. Die Überwachung sollte den betroffenen Teil der Installation in Begriffen identifizieren, die Wartungspersonal nachverfolgen kann.
Eine nützliche Fehlermeldung identifiziert das Gebäude, die Zone, das Gerät oder den betroffenen Kreis. „Verstärker im Verladebereich offline“ gibt der Leitstelle einen klareren Reaktionsweg als eine allgemeine Kommunikationsstörung.
Reaktion auf Ausfälle
Der Projektentwurf sollte definieren, was nach jedem erwarteten Fehler noch verfügbar bleibt. Je nach erforderlicher Ausfallsicherheit kann dies Notstrom, Ersatzserver, alternative Netzwerkverbindungen, Reserveverstärkerkapazität oder lokal gespeicherte Nachrichten umfassen.
Ein einzelner Fehler lässt nicht immer alle Funktionen unverändert. Manche Installationen gehen in einen kontrollierten reduzierten Betriebsmodus über. Der Operator muss wissen, welche Zonen noch verfügbar sind, welcher Broadcast-Pfad verloren gegangen ist und ob eine alternative Methode erforderlich ist.
| Test | Erforderliche Prüfung |
|---|---|
| Alarmeingang | Der korrekte Ereignisname, die Nachricht und die erste Zone erscheinen |
| Zonenauswahl | Audio erreicht den ausgewählten Bereich, ohne in nicht zugehörige Zonen zu gelangen |
| Priorität | Notfallaudio unterbricht die vorgesehene niederpriorige Quelle |
| Live-Übernahme | Der autorisierte Operator kann eine aufgezeichnete Nachricht ersetzen oder aktualisieren |
| Hauptstromausfall | Der Backup-Betrieb folgt dem geforderten Verhalten des Projekts |
| Netzwerkunterbrechung | Die Oberfläche zeigt die betroffene Verbindung und den verfügbaren Ausweichpfad an |
| Verstärker- oder Kreisfehler | Der Fehler wird identifiziert, ohne nicht betroffene Zonen zu deaktivieren |
| Feldaudio | Die Sprache bleibt an repräsentativen Hörpositionen verständlich |
Abdeckungstest
Jeder geforderte Bereich sollte vom auslösenden Gerät bis zum Feldlautsprecher getestet werden. Grenzpunkte, Treppenhäuser, Geräteräume, Laderampen und Stellen in der Nähe von laufenden Maschinen verdienen besondere Aufmerksamkeit.
Ein hoher Schalldruck allein garantiert keine verständliche Nachricht. Lautsprecherrichtung, Entfernung, Hintergrundgeräusche und Nachhall beeinflussen die Sprachverständlichkeit. Wo das Projekt ein Verständlichkeitsziel vorgibt, sollte der Test die geforderte Messmethode und kalibrierte Ausrüstung verwenden.
Übergabedokumentation
Der Abnahmeprotokoll sollte das getestete Ereignis, die Zone, das Gerät, das erwartete Ergebnis, das tatsächliche Ergebnis und den Bestanden-/Nicht-Bestanden-Status enthalten. Nicht bestandene Punkte erfordern Korrekturmaßnahmen und eine dokumentierte Wiederholungsprüfung.
Das endgültige Übergabepaket sollte die Zonenliste, die Alarm-Broadcast-Matrix, die Nachrichtendateien, die Gerätekonfiguration, die Kontoberechtigungen, Netzwerkinformationen und das Wiederherstellungsverfahren enthalten. Standortänderungen wie Lautsprecherumzug, Verstärkeraustausch oder überarbeitete Evakuierungswege sollten eine Überprüfung der entsprechenden Aufzeichnungen auslösen.
Das Beispiel des Gaslecks zeigt, warum Notfall-Broadcast als betrieblicher Pfad geplant werden muss. Der Alarm identifiziert den Vorfall, die Plattform wendet die Reaktionsregel an, Feldgeräte übermitteln die Warnung, und der Disponent passt die Nachricht an, sobald neue Informationen eingehen.
Becke Telcom bringt diese Funktionen durch SIP-Durchsagesysteme, Broadcast-Management, Einsatzterminals, Audiogateways, Verstärker und industrielle Feldgeräte zusammen. Die Gerätekombination und die Steuerlogik können an die vorhandene Infrastruktur, das Standortlayout und die Notfallverfahren jedes Projekts angepasst werden.
FAQ
Muss jeder Alarmeingang eine automatische Durchsage auslösen?
Nein. Alarme mit hoher Vertrauenswürdigkeit können sofort eine vordefinierte Nachricht aktivieren, während andere Ereignisse zunächst eine Bestätigung durch den Operator erfordern können. Die Entscheidung sollte im Alarm- und Broadcast-Wirkplan des Standorts dokumentiert werden.
Kann ein Operator den Durchsagebereich nach Auslösung eines Alarms erweitern?
Ja. Ein autorisierter Operator kann Zonen hinzufügen, eine andere voraufgezeichnete Nachricht ausgeben oder mit Live-Sprache übernehmen. Die verfügbaren Aktionen hängen von den konfigurierten Berechtigungen und der Prioritätsrichtlinie ab.
Welche Informationen werden vor der Systemkonfiguration benötigt?
Das Projekt sollte Lagepläne, Broadcast-Zonendefinitionen, Alarmquellenkennungen, Reaktionsregeln, Nachrichteninhalte, Prioritätsanforderungen, Operatorrollen, vorhandene Audiogerätedetails und das erwartete Fehlerverhalten bereitstellen. Diese Unterlagen bestimmen, wie die Geräte verbunden und gesteuert werden sollen.
