Die Auswahl eines PAGA-Systems beginnt lange bevor ein Modell für Controller, Verstärker oder Lautsprecher gewählt wird. Die erste Aufgabe besteht darin, den Standort zu verstehen: wo die Mitarbeiter arbeiten, wie laut jeder Bereich ist, welche Standorte unabhängige Durchsagen benötigen, was bei einem Alarm geschehen soll und welche Kommunikationsfunktionen verfügbar bleiben müssen, wenn ein Teil des Systems ausfällt.

Diese Anforderungen bestimmen die Ausrüstung, nicht umgekehrt. Zwei Industriestandorte ähnlicher Größe können sehr unterschiedliche PAGA-Konfigurationen erfordern, da sich ihre Geräuschpegel, Gefahrenbereiche, Betriebsverfahren, Kommunikationszonen und Verfügbarkeitsanforderungen unterscheiden.

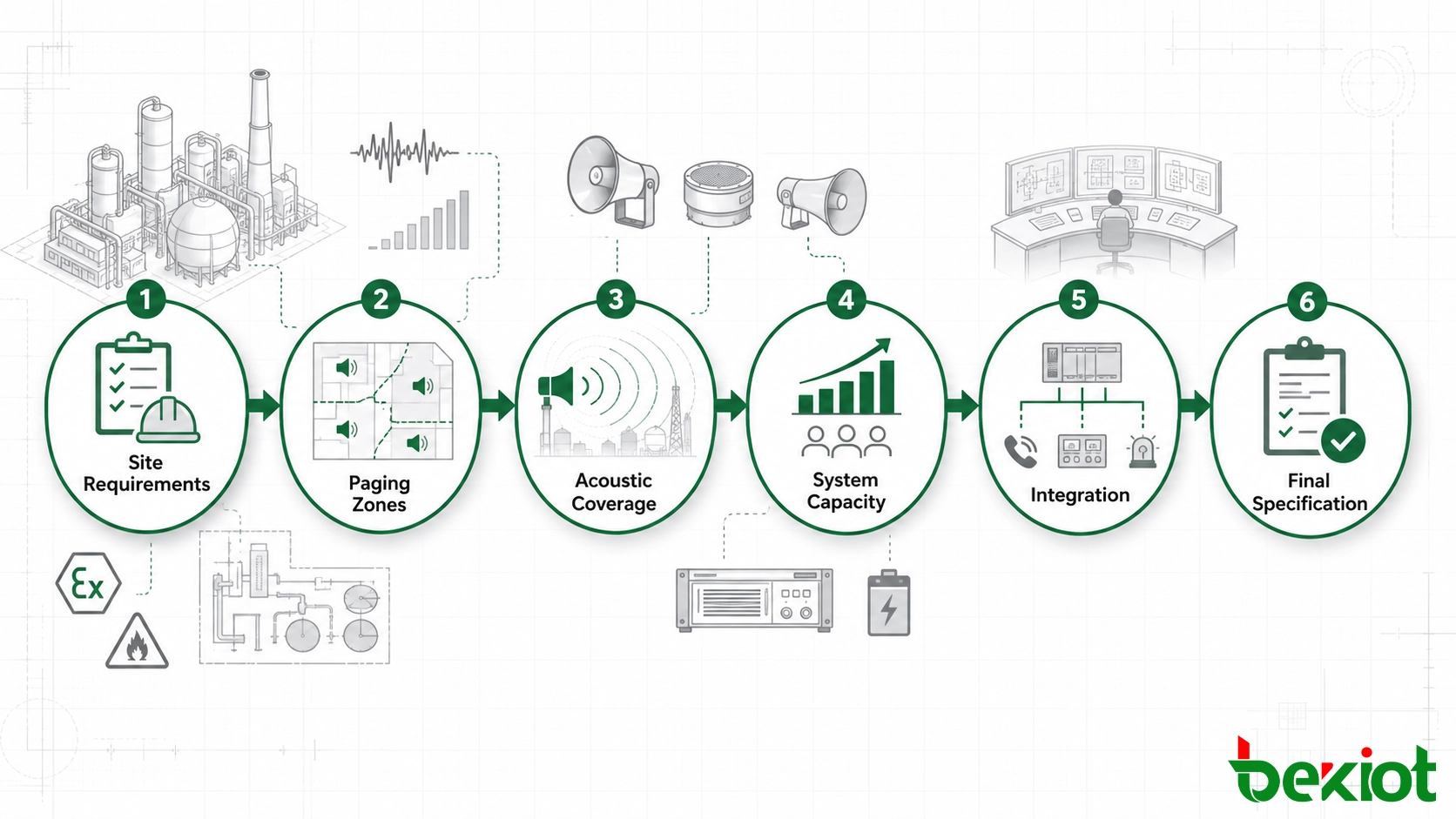

Ein praktischer Auswahlprozess folgt einer klaren Reihenfolge:

Standortanforderungen → Durchsagezonen → Akustische Abdeckung → Systemkapazität → Fehlerverhalten → Integration → Abnahmetests.

Diese Reihenfolge erleichtert auch den Vergleich von Angeboten verschiedener Lieferanten, da jeder Anbieter auf denselben Projekteingaben aufbaut.

1. Definieren Sie die Standortanforderungen, bevor Sie die Ausrüstung auswählen

Beginnen Sie mit einem Standortanforderungsblatt und nicht mit einer Produktliste. Es sollte die physische Umgebung und die Kommunikationsaufgaben beschreiben, die das System unterstützen muss.

Zu den wichtigsten Informationen gehören normalerweise:

• Standortlayout und ungefähre Abmessungen

• Gebäude, Prozessanlagen, Außenbereiche, Tunnel, Lager und entfernte Standorte

• Kontrollräume und Bedienerpositionen

• Normaler und maximaler Hintergrundlärm

• Installationsbedingungen im Innen- und Außenbereich

• Staub-, Feuchtigkeits-, Korrosions-, Vibrations- und Temperaturexposition

• Klassifizierung von Gefahrenbereichen, falls zutreffend

• Routinemäßige Durchsageanforderungen

• Notfallkommunikationsszenarien

• Vorhandene Telefon-, Funk-, Netzwerk-, Steuerungs- und Alarmsysteme

• Normale und unterbrechungsfreie Stromversorgungsbedingungen

• Zukünftige Erweiterungspläne

Jeder Punkt kann die endgültige Architektur beeinflussen. Eine lärmintensive Prozesseinheit kann eine andere Lautsprecheranordnung erfordern als ein Bürogebäude. Ein klassifizierter Bereich kann entsprechend zertifizierte Feldgeräte erfordern. Ein geografisch verteilter Standort kann entfernte Geräteknoten erfordern, anstatt jeden Verstärker in einem zentralen Raum zu platzieren.

Auch die Notfallszenarien sollten in dieser Phase definiert werden. Beispielsweise kann ein lokaler Gerätevorfall eine Nachricht in einem Prozessbereich erfordern, während ein umfassenderer Notfall mehrere benachbarte Zonen oder eine standortweite Durchsage erfordern kann.

Je vollständiger diese Informationen sind, desto weniger Annahmen müssen die Lieferanten treffen. Das ist wichtig, denn Angebote, die auf unterschiedlichen Annahmen basieren, können im Preis ähnlich erscheinen, aber technisch völlig unterschiedliche Lösungen darstellen.

2. Konvertieren Sie das Standortlayout in Durchsagezonen und akustische Abdeckung

Sobald die Standortbedingungen geklärt sind, definieren Sie, wie die Einrichtung im Normalbetrieb und in Notfällen adressiert werden muss.

Bilden Sie Zonen entsprechend den Betriebsabläufen

Eine PAGA-Zone sollte einen Bereich darstellen, der möglicherweise eine unabhängige Nachricht empfangen muss.

Ein Werk kann eine Produktionseinheit, einen Ladebereich, ein Tanklager, einen Versorgungsteil, eine Werkstatt, ein Lager, ein Kontrollgebäude und einen Verwaltungsbereich umfassen. Diese Orte müssen nicht unbedingt gleichzeitig dieselbe Durchsage erhalten.

Die Zonenplanung sollte praktische Fragen beantworten:

• Welche Bereiche benötigen unabhängige Durchsagen?

• Welche Bereiche werden normalerweise zusammengefasst?

• Welche Bediener können in welche Zone senden?

• Welche Alarme übersteuern Routineansagen?

• Welche Zonen werden automatisch durch ein externes Ereignis aktiviert?

• Wann ist eine standortweite Durchsage erforderlich?

Lautsprecherkreise und Kommunikationszonen sind verwandt, sollten aber nicht gleichgesetzt werden. Die betrieblichen Anforderungen sollten zuerst die Zonenstruktur definieren; die elektrische Auslegung kann diese dann unterstützen.

Überprüfen Sie den Zonenplan anhand realer Betriebsereignisse

Nehmen Sie mehrere erwartete Alarmszenarien und verfolgen Sie den Kommunikationsweg vom ersten Ereignis bis zur endgültigen Durchsage.

Wenn ein Alarm in einem Prozessbereich beginnt, bestimmen Sie, welches Personal die erste Anweisung benötigt, ob benachbarte Bereiche eine separate Nachricht benötigen und welche Bedingung die Warnung auf einen größeren Teil des Standorts ausdehnen würde.

Dies zeigt oft, dass ein ursprünglich als eine Zone dargestellter Bereich tatsächlich unterteilt werden muss oder dass zwei getrennte Bereiche bei bestimmten Notfällen zusammengefasst werden sollten.

Nutzen Sie den Hintergrundlärm als Leitfaden für das akustische Design

Die Lautsprecherwahl sollte sich nach der akustischen Umgebung richten, nicht nur nach der Fläche des Bereichs.

Außenprozessbereiche, Maschinenräume, Ladezonen und andere laute Orte erfordern oft gerichtete industrielle Hornlautsprecher. Büros, Flure, Kontrollräume und geschlossene Servicebereiche können Wand- oder Deckenlautsprecher verwenden. Lange, schmale Räume können von anderen Abdeckungsmustern profitieren als offene Produktionsflächen.

Der erforderliche Schalldruckpegel sollte anhand des tatsächlichen Hintergrundlärms am Hörplatz bewertet werden. Ziel ist es, einen ausreichenden Pegel für Alarme und Sprachdurchsagen zu bieten, ohne die Leistung einfach so hoch wie möglich einzustellen.

Ein übermäßiger Pegel kann eigene Probleme verursachen, einschließlich Reflexionen, schlechter Sprachverständlichkeit, unangenehmen Hörbedingungen und ungleichmäßiger Abdeckung.

Berücksichtigen Sie die Sprachverständlichkeit, wenn das Projekt dies erfordert

Für die Notfallsprachkommunikation kann die bloße Hörbarkeit nicht ausreichen. Die Mitarbeiter müssen die Anweisung auch verstehen.

Wenn die Sprachverständlichkeit Teil der Projektabnahmekriterien ist, sollte die erforderliche STI- oder STIPA-Leistung gemäß der geltenden Projektspezifikation und den Normen definiert werden.

Eine akustische Simulation kann für schwierige Räume wie Kompressorbereiche, Turbinenhallen, Werkstätten, Tunnel, Terminals oder geschlossene Industriegebäude nützlich sein. Sie kann helfen, die Lautsprecherrichtung, Montageposition, Überlappung der Abdeckung, Reflexionen und die erwartete Verständlichkeit vor der Installation zu bewerten.

Die Simulationsanforderung sollte die zu bewertenden Bereiche und die erwarteten Ergebnisse definieren, anstatt einfach vom Lieferanten einen „akustischen Bericht“ zu verlangen.

3. Berechnen Sie die Verstärker-, Controller- und Erweiterungskapazität

Sobald der Lautsprecherplan einigermaßen festgelegt ist, kann die Systemkapazität berechnet werden.

Berechnen Sie die angeschlossene Lautsprecherlast

Für jeden Lautsprecherkreis oder Verstärkerkanal bestimmen Sie die gesamte angeschlossene Last aus der Anzahl der Lautsprecher und ihren ausgewählten Leistungseinstellungen.

Die Verstärkerauswahl sollte dann Folgendes berücksichtigen:

• Berechnete angeschlossene Lautsprecherlast

• Erforderliche technische Reserve

• Zukünftige Lautsprechererweiterung

• Anzahl gleichzeitiger Durchsagen

• Strategie für Reserveverstärker

• Lautsprecherleitungsüberwachung

• Kabelverluste, falls relevant

Ein fester Reserveprozentsatz sollte nicht blind auf jedes Projekt angewendet werden. Der angemessene Spielraum hängt von der technischen Spezifikation, dem Erweiterungsplan, der Verstärkerarchitektur und der erforderlichen Verfügbarkeit ab.

Ignorieren Sie die Kabelverteilung nicht

Lange Feldkabelstrecken können die Systemleistung und die Installationskosten beeinflussen. Große Standorte sollten daher die Beziehung zwischen Verstärkerstandort, Lautsprecherkreisen, Kabellänge, Feldgehäusen, Netzwerkinfrastruktur und Wartungszugang berücksichtigen.

Bei einigen Installationen kann die Verteilung der Verstärker näher an den versorgten Bereichen lange Lautsprecherkabel reduzieren und die Auswirkungen eines lokalen Fehlers begrenzen. Bei anderen Projekten kann eine zentralere Architektur weiterhin praktikabel sein.

Die Wahl sollte dem Standortlayout folgen und nicht einer festen Regel.

Überprüfen Sie die Grenzen jenseits der Verstärkerleistung

Ausreichende Verstärker-Wattleistung bedeutet nicht unbedingt, dass die gesamte Plattform genügend Kapazität hat.

Die Spezifikation sollte auch die erforderliche Anzahl von Folgendem bestätigen:

• Durchsagezonen

• Durchsagestationen

• Alarmeingänge

• Gespeicherte Nachrichten

• Audiokanäle

• Entfernte Systemknoten

• Bedienerpositionen

• Netzwerkendpunkte

• Drittanbieterschnittstellen

Die Erweiterung sollte bereits bei der Systemauswahl berücksichtigt werden. Das spätere Hinzufügen mehrerer neuer Zonen sollte nicht den Austausch des Hauptcontrollers erfordern, nur weil das ursprüngliche Design jeden verfügbaren Anschluss genutzt hat.

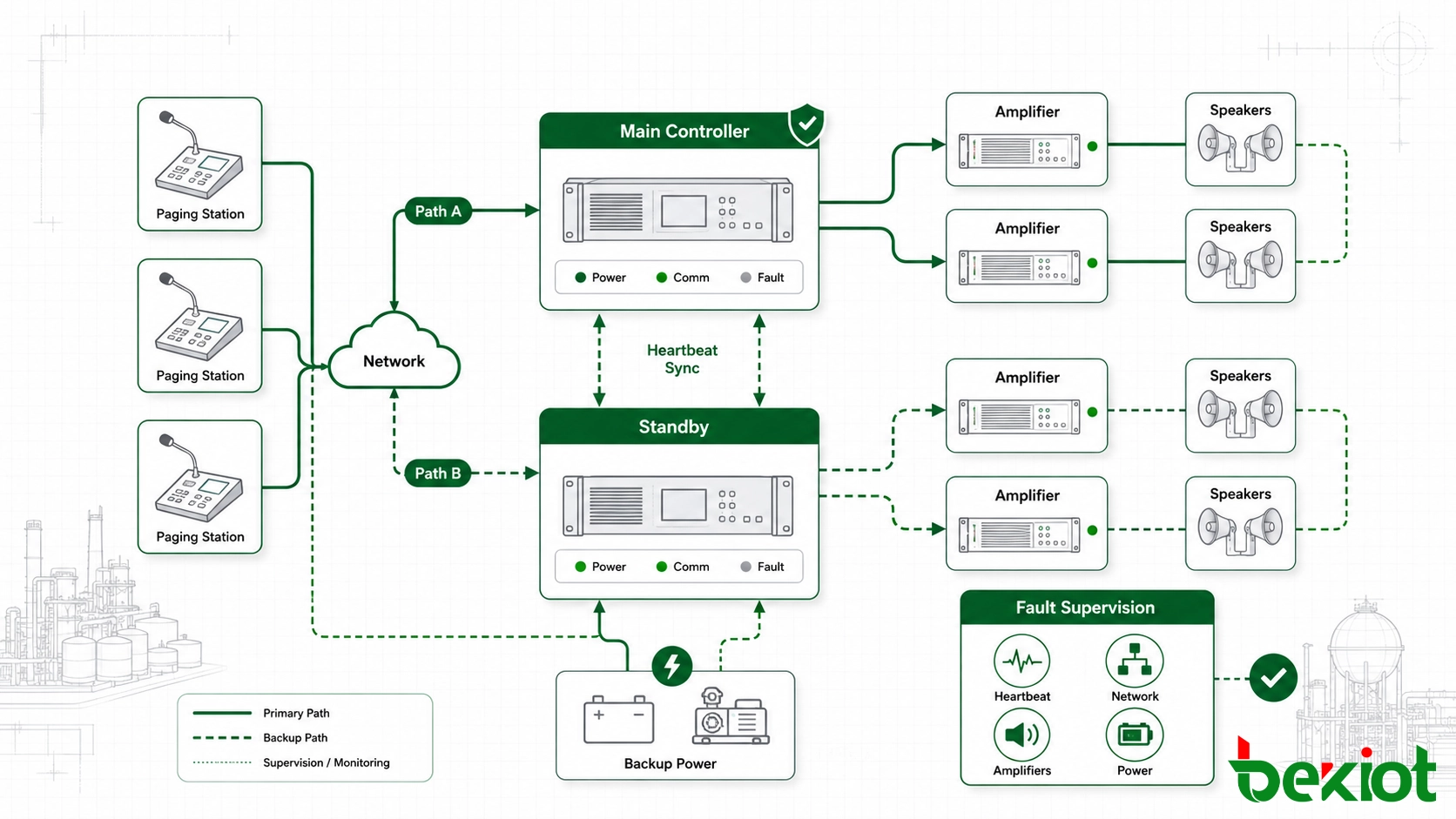

4. Definieren Sie das Fehlerverhalten und die Integration externer Systeme

Anforderungen wie „Das PAGA-System muss redundant sein“ oder „Das System muss sich in die DCS integrieren“ sind für die Lieferantenauswahl zu vage.

Beide müssen in ein spezifisches Betriebsverhalten umgesetzt werden.

Legen Sie fest, was nach einem Fehler geschehen muss

Überprüfen Sie die Architektur Fehler für Fehler.

Dieser Ansatz ist sinnvoller, als automatisch dieselbe Redundanzstruktur für jeden Industriestandort vorzugeben.

Eine kleine Anlage und ein großes Petrochemie-, Offshore-, Bergbau- oder Energieprojekt können sehr unterschiedliche Konsequenzen haben, wenn ein Teil des Kommunikationssystems nicht verfügbar ist. Die Redundanzarchitektur sollte diese Konsequenzen widerspiegeln.

Beziehen Sie die Fehlerüberwachung ein

Die Verfügbarkeit hängt auch davon ab, dass ein Fehler erkannt wird.

Überprüfen Sie, ob das System Folgendes überwachen kann:

• Controller-Status

• Verstärkerstatus

• Netzwerkkonnektivität

• Status entfernter Knoten

• Verfügbarkeit von Durchsagestationen

• Offene oder kurzgeschlossene Lautsprecherleitungen

• Stromversorgungsfehler

• Status externer Schnittstellen

Fehlerinformationen sollten so dargestellt werden, dass das Wartungspersonal das betroffene Gerät oder den betroffenen Bereich identifizieren kann, ohne das gesamte System durchsuchen zu müssen.

Definieren Sie den vollständigen Alarm-Workflow

Definieren Sie für jede automatische Auslösung oder externe Schnittstelle die vollständige Sequenz:

Quelle → Auslöser → Zielzone → Priorität → Audio → Rückmeldung → Reset.

Beispielsweise kann ein Signal von einem Brand- und Gassystem einen Alarmton starten, eine aufgezeichnete Anweisung in ausgewählten Zonen abspielen, Durchsagen mit niedrigerer Priorität unterbrechen, das Ereignis an einem Bedienerplatz anzeigen und aktiv bleiben, bis die auslösende Bedingung gelöscht ist.

Mögliche Integrationspunkte sind:

• Brand- und Gassysteme

• DCS- und SPS-Systeme

• SCADA

• Industrietelefonsysteme

• SIP- oder IP-PBX-Plattformen

• Leitstellenkonsolen

• Funkkommunikationssysteme

• CCTV-Plattformen

• Notruffstationen

• Drittanbieter-Verwaltungssoftware

Die reine Protokollunterstützung bestätigt nicht, dass zwei Systeme den erforderlichen Workflow ausführen. Ereigniszuordnung, Priorität, Signalisierungsrichtung, Quittierung, Reset-Verhalten und Fehlerbehandlung sollten vor der Beschaffung geklärt werden.

Verwandte Lösung: PAGA-Systeme

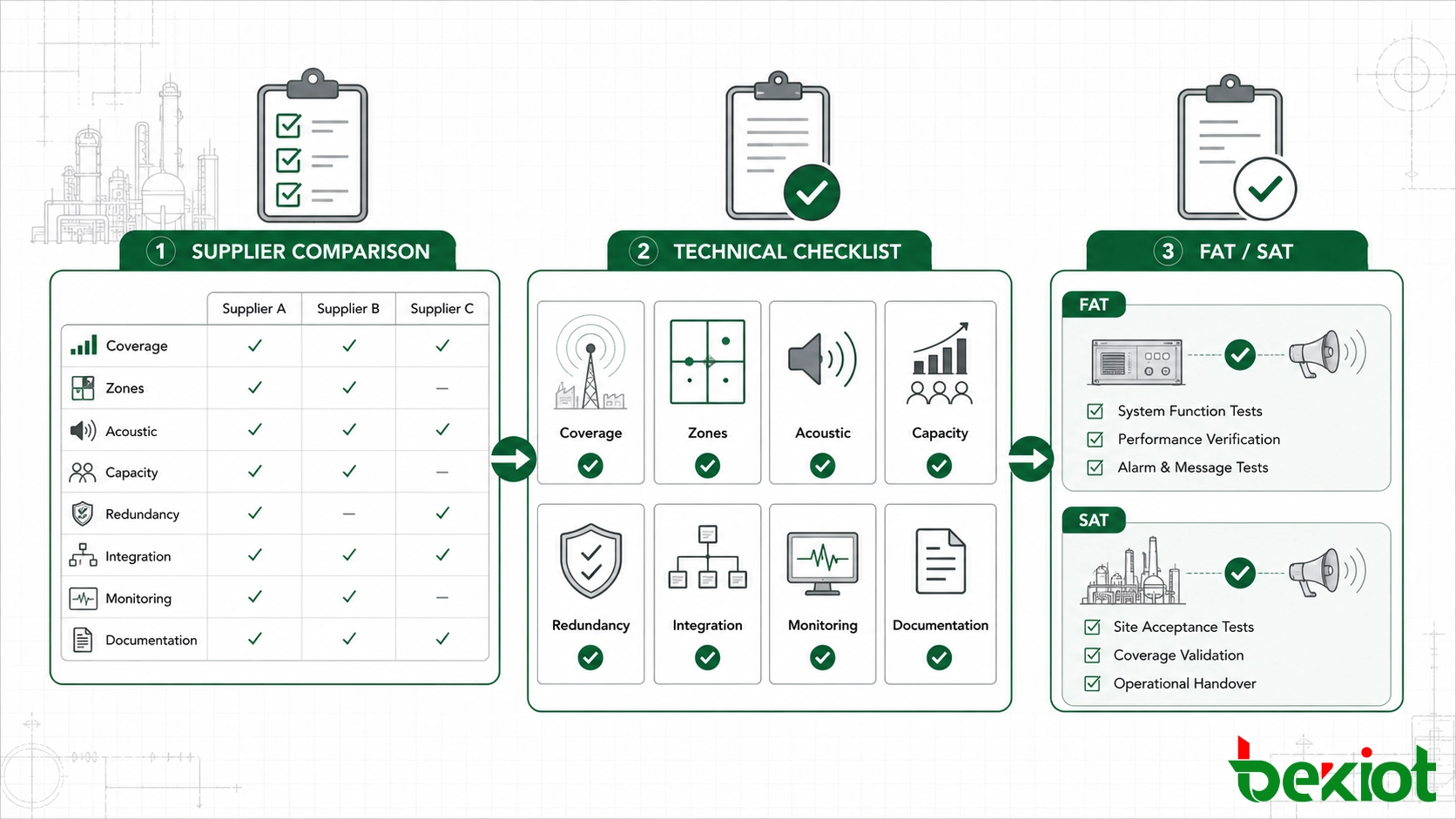

5. Vergleichen Sie Lieferanten und definieren Sie Abnahmetests

Sobald die Standortanforderungen, Zonen, das akustische Design, die Kapazität, das Fehlerverhalten und die Schnittstellen dokumentiert sind, wird der Lieferantenvergleich viel einfacher.

Jedes Angebot sollte anhand derselben Projektanforderungen geprüft werden, nicht anhand der Anzahl der Funktionen in einer Produktbroschüre.

Vergleichen Sie nicht nur den Kaufpreis

Niedrigere anfängliche Gerätekosten können später durch schwierige Erweiterungen, lange Fehlerbehebungszeiten, begrenzte Reservekapazität, teure Schnittstellenentwicklung oder schlechte Verfügbarkeit von Ersatzteilen ausgeglichen werden.

Bei Systemen, die voraussichtlich viele Jahre betrieben werden, sollte die Lieferantenbewertung auch Folgendes berücksichtigen:

• Konfigurationssicherung und -wiederherstellung

• Ferndiagnose

• Modulaustausch

• Zukünftige Zonenerweiterung

• Software- und Firmware-Unterstützung

• Verfügbarkeit von Ersatzteilen

• Bediener- und Wartungsschulung

• Endgültige Projektdokumentation

Schreiben Sie die FAT- und SAT-Anforderungen vor der Bestellung

Die Abnahmekriterien sollten Teil der Spezifikation sein und nicht nach der Installation hinzugefügt werden.

Die Werks- und Vor-Ort-Tests können Folgendes umfassen:

• Einzelzonendurchsagen

• Gruppenzonendurchsagen

• Standortweite Notfalldurchsage

• Alarmpriorität und -übersteuerung

• Automatische Alarmaktivierung

• Wiedergabe aufgezeichneter Nachrichten

• Controller- oder Netzwerk-Failover, falls erforderlich

• Reserveverstärkerbetrieb, falls erforderlich

• Hauptstromausfall und Notbetrieb

• Lautsprecherleitungsfehleranzeige

• Drittanbieter-Trigger- und Rücksetzsequenzen

• Ereignis- und Fehlerprotokollierung

• Messungen des Schalldruckpegels

• STI- oder STIPA-Tests, falls spezifiziert

Tatsächliche Messungen vor Ort sind besonders wichtig in Bereichen, in denen Lärm, Nachhall oder physische Hindernisse die Sprachabdeckung beeinträchtigen können. Ein System, das eine Konfigurationsprüfung im Geräteraum besteht, kann möglicherweise noch vor Ort angepasst werden, bevor es die akustischen Anforderungen an den Hörpositionen erfüllt.

Eine gute PAGA-Spezifikation ist keine lange Liste von Geräteparametern. Sie beschreibt, wie die Kommunikation vor Ort funktionieren muss, welche Bereiche erreicht werden müssen, wie viel Systemkapazität erforderlich ist, was bei einem Fehler geschieht, wie externe Alarme mit der Plattform interagieren und wie die endgültige Leistung überprüft wird.

Für Projekte, die auch Industrietelefone, Leitstellenkonsolen, Funk, SIP-Kommunikation, Gegensprechanlagen oder Notrufsysteme verwenden, sollten diese Verbindungen bereits in der PAGA-Auswahlphase berücksichtigt werden, anstatt sie hinzuzufügen, nachdem die Hauptarchitektur bereits festgelegt wurde.

Becke Telecom bietet PAGA- und Industrieprojekte für verteilte Industrieumgebungen an. Systemkonfigurationen können um Standortzonen, akustische Bedingungen, Alarm-Workflows, Verfügbarkeitsanforderungen, vorhandene Kommunikationsinfrastruktur und zukünftige Erweiterungen geplant werden, anstatt sich auf ein festes Gerätepaket zu verlassen.

FAQ

Welche Informationen sollten vor der Anforderung eines PAGA-Angebots vorbereitet werden?

Bereiten Sie das Standortlayout, die Betriebsbereiche, Informationen zum Hintergrundlärm, die Gefahrenbereichsanforderungen, die erforderlichen Durchsagezonen, die Notfallszenarien, die Bedienerstandorte, die vorhandenen Kommunikationssysteme, die Integrationsanforderungen, die Verfügbarkeitsziele und die erwartete zukünftige Erweiterung vor. Diese Eingaben ermöglichen es verschiedenen Lieferanten, Angebote auf derselben technischen Grundlage zu erstellen.

Wie sollte die PAGA-Lautsprecherkapazität ausgewählt werden?

Die Lautsprecherauswahl sollte den Hintergrundlärm, die Hör Entfernung, die Montageposition, das Abdeckungsmuster, die Umgebungsbedingungen und die erforderliche Sprachleistung in jedem Bereich berücksichtigen. Der endgültige Lautsprecherplan liefert dann die Grundlage für die Berechnung der Verstärkerkapazität.

Wie wird die PAGA-Verstärkerkapazität berechnet?

Berechnen Sie die angeschlossene Lautsprecherlast für jeden Kreis oder Verstärkerkanal und fügen Sie dann den vom Projekt definierten technischen Spielraum, die Erweiterungskapazität und die Reserveanforderungen hinzu. Auch die Kabelverteilung und die Anforderungen an gleichzeitige Durchsagen sollten berücksichtigt werden.

Benötigt jedes PAGA-System dieselbe Redundanzarchitektur?

Nein. Die Redundanz sollte auf den Konsequenzen des Verlusts eines Controllers, Verstärkers, Netzwerkpfads, einer Stromversorgung oder eines Feldknotens basieren. Die Spezifikation sollte definieren, welche Dienste nach jedem Fehler verfügbar bleiben müssen, anstatt eine feste Architektur auf jedes Projekt anzuwenden.

Was sollte in die PAGA-Abnahmeprüfung vor Ort einbezogen werden?

Typische Tests umfassen Zonendurchsagen, Notfallübersteuerung, automatische Alarmaktivierung, aufgezeichnete Nachrichten, externe Systemschnittstellen, Fehlerüberwachung, Notbetrieb, Ereignisprotokollierung und alle erforderlichen akustischen Messungen wie SPL oder STIPA. Der genaue Testumfang sollte mit der Projektspezifikation übereinstimmen.
