Private Funknetze sind nach wie vor zentral für den Betrieb in Fabriken, Flughäfen, Häfen, Versorgungsbetrieben und anderen kritischen Einrichtungen. Systeme auf Basis von DMR, PDT oder TETRA bieten schnelle Push-to-Talk-Kommunikation, gesteuerte Gesprächsgruppen und spezielle Abdeckung für Außendienstmitarbeiter. Ihre Hauptstärke ist die zuverlässige Betriebssprache, aber ihre Fähigkeit, Breitbandvideo, mobile Daten und Flächenzugang zu unterstützen, ist oft begrenzt.

Push-to-Talk über Mobilfunk, allgemein als PoC bekannt, erweitert die Abdeckung über LTE, 5G oder Wi-Fi und kann Standortmeldungen, Notfallwarnungen, Videoanrufe und Live-Videorückführung unterstützen. Die Bereitstellung von PoC-Endgeräten neben einem bestehenden privaten Funksystem schafft jedoch nicht automatisch Interoperabilität. Die beiden Umgebungen verwenden unterschiedliche Identitäten, Gruppenstrukturen, Signalisierungsverfahren und Medienpfade.

Eine praktische Integrationslösung erfordert daher mehr als nur ein Gateway. Sie benötigt eine Plattform, die Anrufe und Gruppen steuert, Funkschnittstellen, die private Kanäle dem IP-Netz zugänglich machen, geeignete Benutzerendgeräte sowie klar definierte Regeln für Kanalzugriff, Notfallpriorität und Fehlerbehandlung.

Warum die beiden Netze zusammen stärker sind

Private Funknetze und PoC lösen unterschiedliche Kommunikationsprobleme. Ein privates Funksystem ist normalerweise für vorhersehbare lokale Abdeckung, schnelle Gruppenrufe und den kontinuierlichen Betrieb unter standortgesteuerten Bedingungen ausgelegt. Es ist besonders nützlich, wenn Feldteams eine einfache, sofortige und disziplinierte Halbduplex-Kommunikation benötigen.

PoC erweitert die Kommunikation über den Funkabdeckungsbereich hinaus. Ein Vorgesetzter kann von einer anderen Einrichtung aus einer Gruppe beitreten, ein mobiler Benutzer kann einen Vorfall per Video melden, und ein Disponent kann Gerätestandorte auf einer Karte anzeigen. Diese Funktionen sind wertvoll für den regionalen Betrieb, die Fernunterstützung und die multimediale Koordination.

Die Integration ermöglicht es jedem Netz, seine Stärken zu behalten. Bestehende Funknutzer verwenden weiterhin ihre vertrauten Handfunkgeräte, Fahrzeugfunkgeräte oder Basisstationen, während PoC-Nutzer kontrollierten Zugang zu ausgewählten privaten Funkkanälen erhalten. Die Einsatzleitzentrale wird zum Ort, an dem Identitäten, Berechtigungen, Anrufaufzeichnungen und Arbeitsabläufe koordiniert werden.

Ziel ist es nicht, jede PoC-Funktion in das private Funknetz zu übertragen. In den meisten Projekten ist der gemeinsame Dienst zwischen den beiden Seiten Sprache und PTT-Steuerung. Standort, Video, Bilder und Anwendungsdaten verbleiben auf der Breitbandseite und werden Disponenten oder anderen autorisierten PoC-Nutzern angezeigt.

Die sechs Bausteine hinter der Lösung

1. Befehls- und Einsatzplattform

Die zentrale Plattform verwaltet Benutzer, Gruppen, Anrufe und Kommunikationsberechtigungen. Sie kann auf einem lokalen Server, in einem privaten Rechenzentrum oder auf einer Cloud-Plattform installiert werden, abhängig von der erforderlichen Verfügbarkeit, Sicherheitsrichtlinie und Netzwerkbedingungen.

Zu ihren Kernfunktionen gehören normalerweise SIP-Anrufsteuerung, PoC-Gruppenkommunikation, Sprachanbindung, Videoverarbeitung, GIS-basierte Standortanzeige, Vorfallanweisungen, Anrufaufzeichnung und Betriebsprotokolle. Sie bietet auch den Verbindungspunkt für Einsatzleitkonsolen, mobile Endgeräte, IP-Telefone, Gateways und kompatible Drittanbieteranwendungen.

Die Plattform sollte Benutzeridentitäten von physischen Geräten trennen. Ein Disponent muss operative Namen wie „Wartungsgruppe“, „Luftseitensicherheit“ oder „Notfallkanal“ verstehen, anstatt Funkverbindernummern und Gateway-Ports.

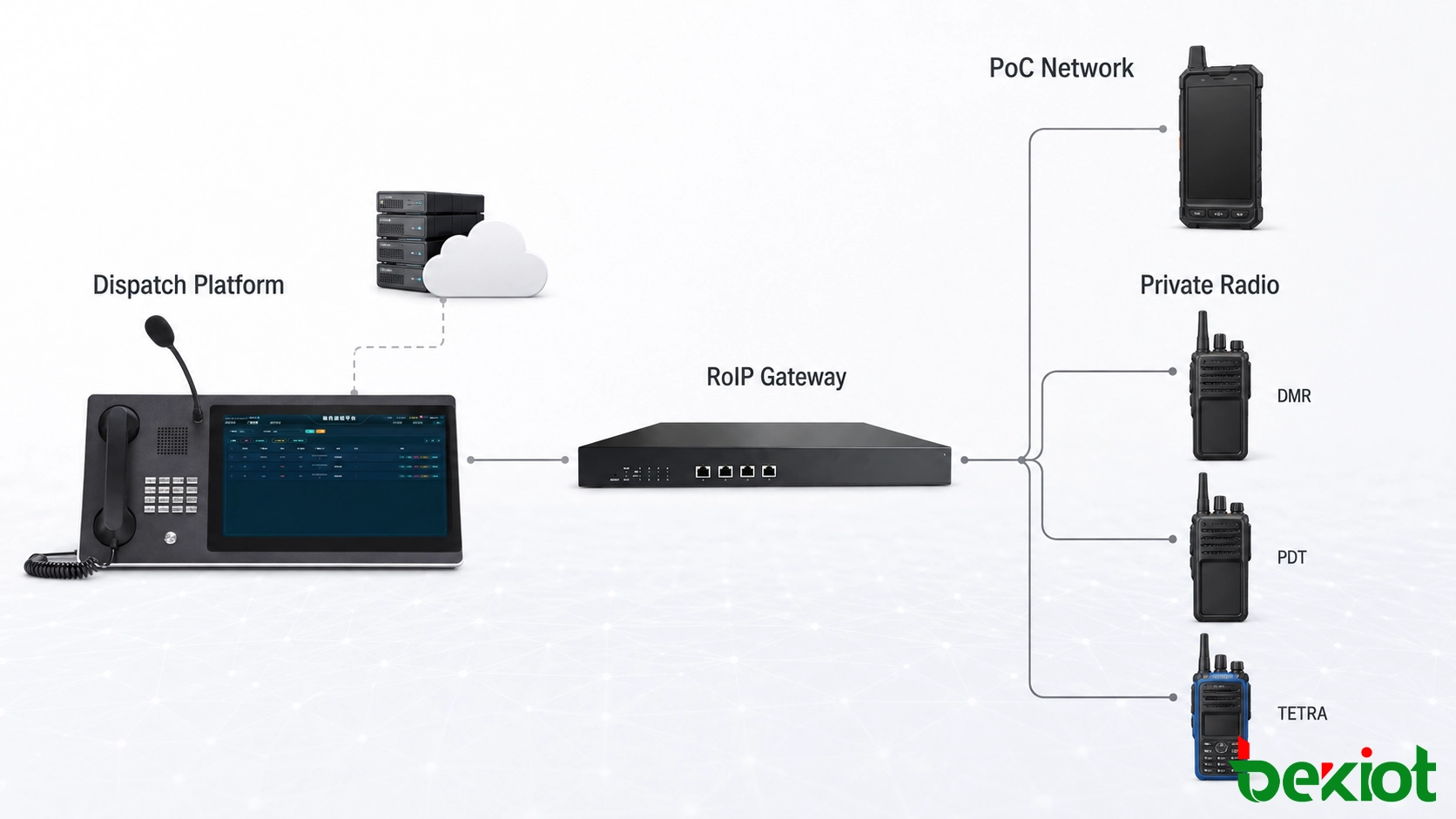

2. Funk-Interworking-Gateway

Das Funk-Interworking-Gateway verbindet die IP-Einsatzumgebung mit dem bestehenden privaten Funksystem. Auf der Funkseite kann es über Audio-, PTT-, Trägererkennungs- und Zubehörschnittstellen mit einer Basisstation, einem mobilen Funkgerät oder einem kompatiblen Handfunkgerät verbunden werden. Auf der IP-Seite kommuniziert es über SIP, RTP oder ein anderes unterstütztes Steuerverfahren mit der Plattform.

Jeder Gateway-Pfad repräsentiert eine steuerbare Funkressource. Wenn vier Funkkanäle gleichzeitig unabhängig überwacht und gesendet werden müssen, erfordert das Design normalerweise vier unabhängige Pfade auf der Funkseite. Die Anzahl der Handfunkgeräte, die diese Kanäle teilen, bestimmt nicht die Gateway-Kapazität; die erforderliche Anzahl gleichzeitiger Kanalverbindungen ist entscheidend.

Eine grundlegende Gateway-Verbindung überträgt normalerweise Funkaudio und PTT-Steuerung. Funk-ID, Notfallsignalisierung, Textnachrichten, GPS-Informationen und Fernkanalauswahl erfordern zusätzliche Signalisierungsunterstützung oder eine direkte Schnittstelle zur Funkinfrastruktur. Diese Einschränkung muss bestätigt werden, bevor die Ausrüstungsliste finalisiert wird.

3. PoC-Endgeräte und mobile Clients

Der PoC-Zugang kann über robuste Handheld-Endgeräte, Smartphones, Fahrzeugendgeräte oder Software-Clients bereitgestellt werden. Je nach Plattform können Benutzer Gruppen-PTT, private Anrufe, SOS-Alarme, Positionierung, Bildübertragung, Videoanrufe und Live-Videorückführung empfangen.

Endgeräte können verwaltete SIM-Karten, öffentliche Mobilfunkverträge, privates LTE oder zugelassene Wi-Fi-Netze nutzen. Industrie- und Gefahrenbereiche können Geräte mit stärkerem Umweltschutz oder entsprechender Zertifizierung für explosionsgefährdete Bereiche erfordern.

Die Endgeräteauswahl sollte sich nach der Aufgabe des Benutzers richten. Ein Streifenbeamter benötigt möglicherweise eine physische PTT-Taste und Standortmeldung, während ein Vorgesetzter eine mobile Anwendung mit Karten, Video und Vorfallinformationen benötigt. Die Verwendung desselben Endgerätetyps für jede Rolle kann die Kosten erhöhen, ohne den Arbeitsablauf zu verbessern.

4. Telefonzugangs-Gateway

Ein Telefon-Gateway erweitert die Einsatzkommunikation auf analoge Telefone, öffentliche Telefonnetze, Mobilfunknummern oder bestehende Unternehmenstelefonanlagen. Dies ermöglicht es einem autorisierten Telefonbenutzer, über einen definierten Anrufpfad eine Funkgruppe oder einen PoC-Benutzer zu erreichen.

Der Gateway-Typ hängt von der vorhandenen Telefonumgebung ab. Analoge Nebenstellen, Amtsleitungen, digitale Anschlüsse und SIP-Trunks erfordern unterschiedliche Schnittstellen. Nummernübersetzung und Anrufberechtigungen sollten so konfiguriert werden, dass ein normaler Telefonbenutzer nicht versehentlich auf einen eingeschränkten Funkkanal senden kann.

5. SIP-Telefone und Gegensprechendpunkte

IP-Telefone bieten einen kostengünstigen Sprachplatz für Büros, Bereitschaftsräume und technische Abteilungen, die keine vollständige Einsatzleitkonsole benötigen. SIP-Gegensprechanlagen können an Eingängen, Geräteräumen, entfernten Einrichtungen oder Notfallpunkten installiert werden, wo Ein-Tasten-Anrufe und Freisprechkommunikation besser geeignet sind.

Diese Endpunkte können über die zentrale Plattform mit PoC-Benutzern oder zugeordneten Funkkanälen kommunizieren. Ein SIP-Gegensprech-Alarm kann auch vor der Verbindung der Sprachsitzung einen Vorfallshinweis für den Disponenten erzeugen.

6. Videozugangs-Gateway

Ein Videozugangs-Gateway macht ausgewählte Überwachungsressourcen für die Einsatzplattform verfügbar. Es kann Kameras, Netzwerk-Videorekorder oder Videomanagement-Plattformen über unterstützte Protokolle verbinden und deren Ströme in Formate konvertieren, die die Leitstellenanwendung anzeigen oder verteilen kann.

Der Videozugang ist am nützlichsten, wenn er mit einem Betriebsobjekt verknüpft ist. Ein PoC-Benutzer, ein Gegensprechpunkt, ein Alarmeingang oder ein Funkkanal können mit nahegelegenen Kameras verbunden werden. Bei einem Ereignis kann der Disponent die relevante Ansicht öffnen, anstatt in einem separaten Überwachungssystem zu suchen.

Wie Anrufe und Daten durch das System fließen

Ein Anruf vom privaten Funk zu PoC beginnt, wenn das angeschlossene Funkgerät Verkehr von seinem HF-Kanal empfängt. Das Gateway erkennt den Empfangszustand, erfasst das Audio und sendet es an die Einsatzplattform. Die Plattform verteilt das Audio dann an die autorisierte PoC-Gruppe, den Einsatzplatz oder den Aufzeichnungsdienst.

In der entgegengesetzten Richtung fordert ein PoC-Benutzer die Sprecherlaubnis an. Nachdem die Plattform die Rolle des Benutzers und die Verfügbarkeit des zugeordneten Kanals überprüft hat, sendet sie das Audio und die Sendanforderung an das entsprechende Gateway. Das Gateway aktiviert PTT am angeschlossenen Funkgerät und liefert das Audio an das private Funknetz.

Der Telefonzugang folgt einem kontrollierten Anrufpfad. Ein Telefon- oder SIP-Benutzer wählt eine zugewiesene Nummer, und die Plattform ordnet diese Nummer einer PoC-Gruppe oder Funkressource zu. Eingehender Funkverkehr kann über dieselbe Sitzung zurückgesendet werden, vorbehaltlich der Halbduplex-Steuerung.

Video-, Positions- und SOS-Daten nehmen einen anderen Weg. Diese Dienste werden normalerweise direkt von PoC-Endgeräten, Überwachungsplattformen oder Anwendungsschnittstellen empfangen. Die Einsatzplattform korreliert sie mit der Sprachsitzung, aber das RoIP-Gateway überträgt diese Breitbanddienste nicht automatisch in einen Schmalband-Funkkanal.

Entscheidungen, die vor der Geräteauswahl getroffen werden müssen

Definieren Sie die Integrationsgrenze

Die erste Entscheidung ist, ob das Projekt nur Sprachinteroperabilität oder eine tiefere Funksteuerung benötigt. Sprache und PTT können oft über eine Funkzubehörschnittstelle implementiert werden. Die Anzeige einzelner Funk-IDs, Notfallzustände, Standorte oder Textnachrichten kann ein unterstütztes Steuerprotokoll oder eine Integration mit dem Funknetzcontroller erfordern.

Zählen Sie unabhängige Funkressourcen

Die Anzahl der Gateways sollte aus den Anforderungen an gleichzeitige Kanäle berechnet werden. Ein gemeinsam genutzter Kanal, der von Hunderten von Funkgeräten verwendet wird, benötigt möglicherweise nur einen Gateway-Pfad, während ein kleineres Projekt mit mehreren unabhängig betriebenen Kanälen mehrere Pfade benötigen kann.

Das Design sollte festlegen, welche Kanäle überwacht werden müssen, welche eine bidirektionale Übertragung erfordern und welche während eines Vorfalls vorübergehend überbrückt werden dürfen. Die permanente Überbrückung nicht zusammenhängender Gruppen kann unnötigen Funkverkehr erzeugen und die Betriebskontrolle erschweren.

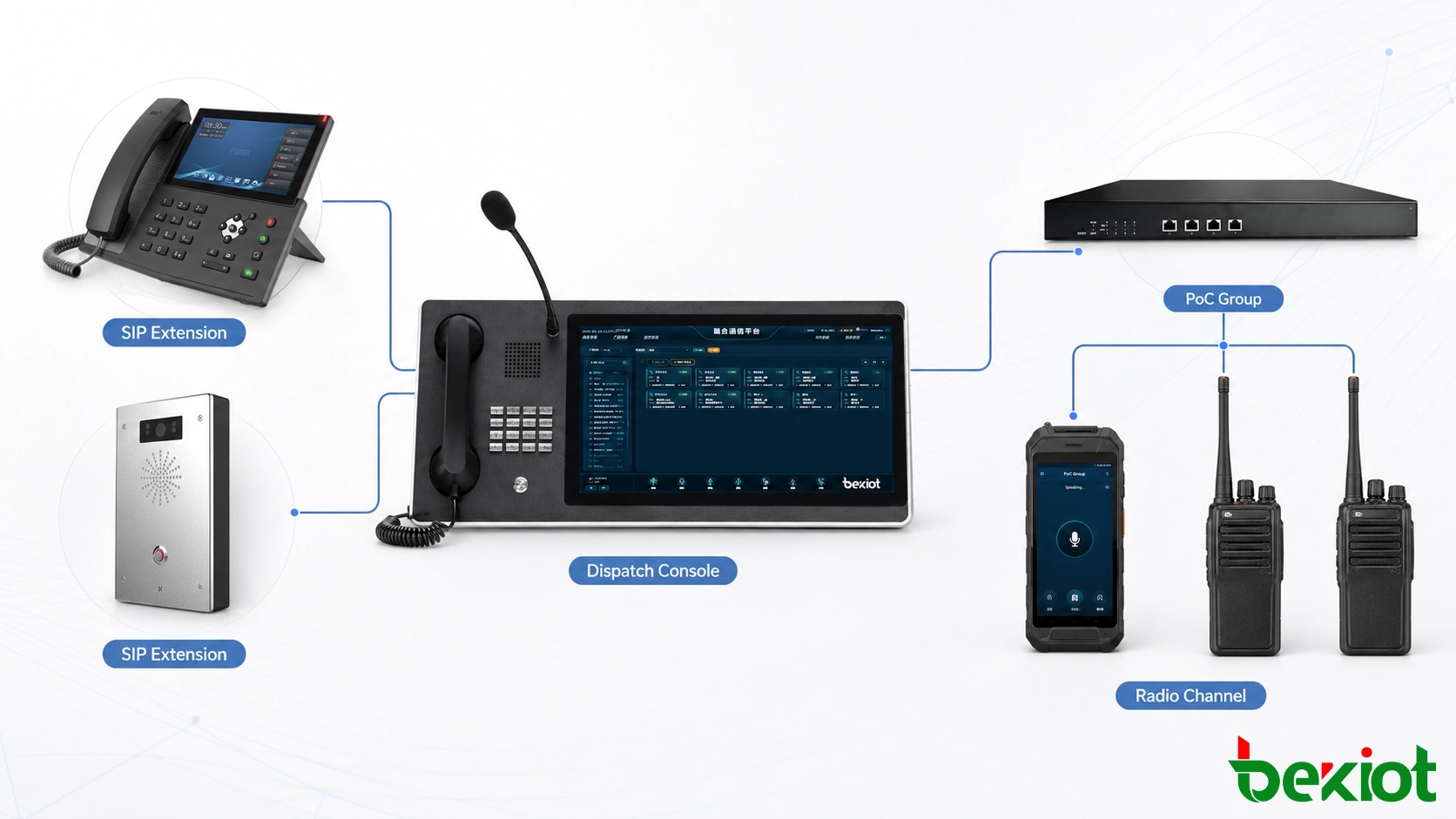

Erstellen Sie einen konsistenten Zuordnungsplan

PoC-Gruppen, SIP-Nebenstellen, Gateway-Ports und private Funkkanäle verwenden unterschiedliche Namensstrukturen. Ein schriftlicher Zuordnungsplan sollte jede Ressource mit einer Abteilung, einem Standort, einem betrieblichen Zweck und einer Berechtigungsstufe verknüpfen.

Koordinieren Sie PTT und Sprecherlaubnis

Private Funkkanäle sind normalerweise halbduplex, sodass jeweils nur eine Partei senden darf. Die Integration muss definieren, wie die Plattform einen belegten Kanal erkennt, wie lange das Gateway wartet, bevor es Audio sendet, und welcher Benutzer Priorität hat, wenn mehrere Sendeanfragen gleichzeitig eingehen.

Das PTT-Timing sollte mit der tatsächlichen Funkausrüstung getestet werden. Wenn das Audio beginnt, bevor der Sender bereit ist, können die ersten Wörter abgeschnitten werden. Wenn die Freigabeverzögerung zu lang ist, bleibt der Kanal belegt, nachdem der Benutzer mit dem Sprechen fertig ist.

Überprüfen Sie Netzwerk- und Medienverarbeitung

Eine erfolgreiche SIP-Registrierung beweist nicht, dass der gesamte Audiopfad funktioniert. Routing-, Firewall- und NAT-Richtlinien müssen auch den Medienverkehr zwischen der Plattform, den Gateways und entfernten Benutzern zulassen. Die Codec-Auswahl sollte unnötige Transcodierungen minimieren, insbesondere wenn das Funkaudio bereits über eine eingeschränkte Bandbreite verfügt.

Für PoC-Benutzer sollte die Mobilfunkabdeckung entlang der tatsächlichen Arbeitsrouten bewertet werden, nicht nur an festen Testpunkten. Die Abdeckung in Kellern, Werkstätten, Frachtbereichen und sich bewegenden Fahrzeugen kann erheblich von den Außenmessungen abweichen.

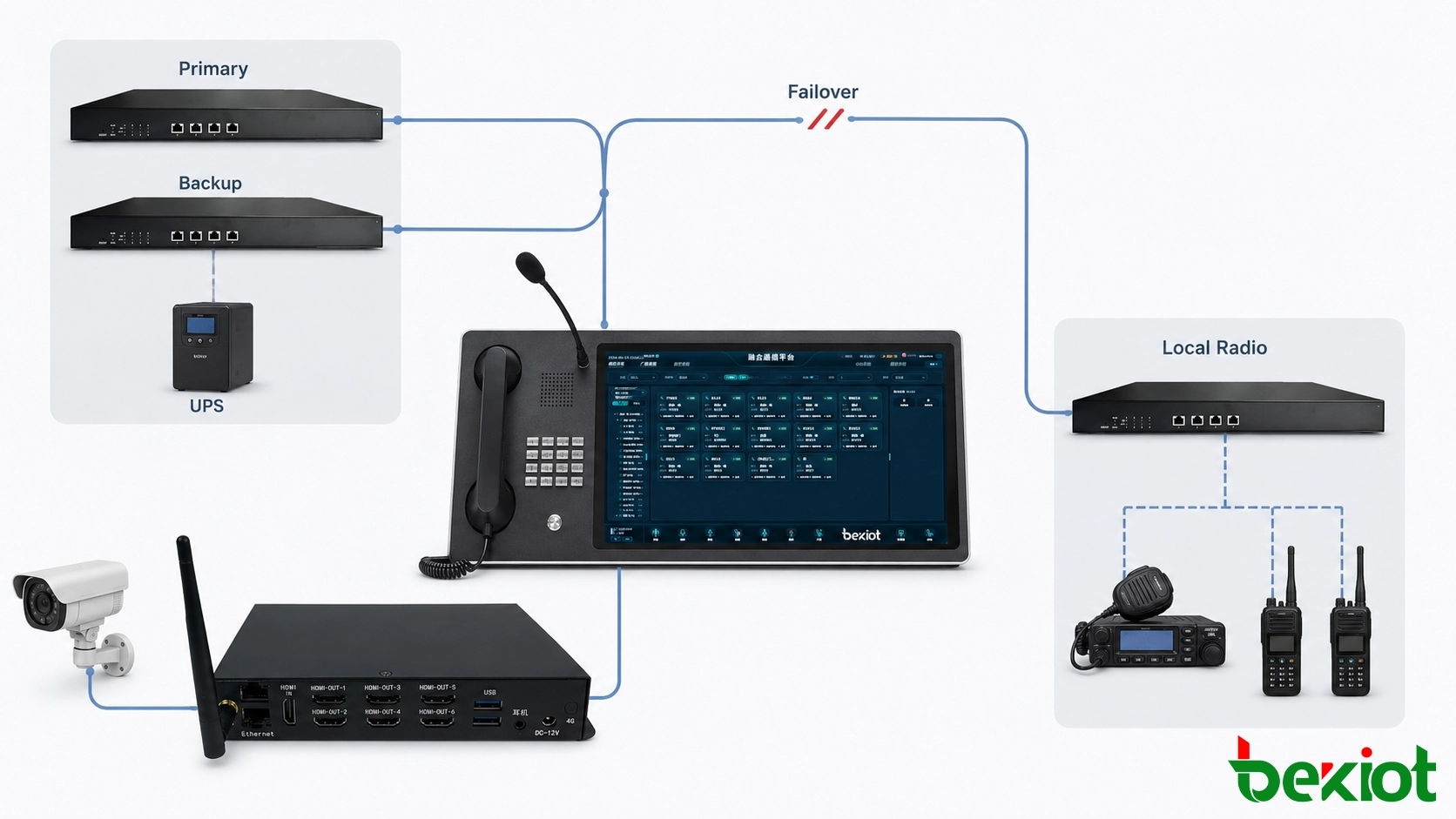

Den Dienst verfügbar und kontrolliert halten

Öffentliche und private Netze sollten sich gegenseitig ergänzen, ohne einen neuen Single Point of Failure zu schaffen. Wenn die PoC-Plattform oder die WAN-IP-Verbindung ausfällt, sollte das ursprüngliche private Funknetz seine lokalen Funknutzer nach Möglichkeit weiterhin unterstützen.

Kritische Bereitstellungen können redundante Server, Notstromversorgung, doppelte Netzwerkpfade und sekundäre Einsatzplätze umfassen. Entfernte Standorte können den lokalen Funkbetrieb auch aufrechterhalten, während die zentrale Plattformverbindung unterbrochen ist. Das erforderliche Fallback-Verhalten sollte vor der Bereitstellung dokumentiert werden, da es die Serverplatzierung, das Gateway-Design und die Netzwerktopologie beeinflusst.

Sicherheitskontrollen sollten Sprachressourcen nach Rolle und Standort trennen. Verwaltungsschnittstellen sollten eingeschränkten Administrationszugang verwenden, und Signalisierungs-, Medien- und Geräteverwaltungsverkehr sollten wo möglich isoliert werden. Cloud-gehostete Plattformen sollten Funk-Gateways nicht direkt dem öffentlichen Internet aussetzen.

Die Skalierbarkeit sollte in Bezug auf Benutzer, gleichzeitige Anrufe, Funkkanäle, Aufzeichnungskapazität, Videostreams und Standorte geplant werden. Diese Ressourcen wachsen mit unterschiedlichen Raten. Das Hinzufügen weiterer PoC-Benutzer erfordert möglicherweise nur Plattformkapazität, während das Hinzufügen unabhängig gesteuerter Funkkanäle zusätzliche funksseitige Schnittstellen erfordert.

Inbetriebnahme des gesamten Arbeitsablaufs

Abnahmetests sollten den tatsächlichen Kommunikationspfaden folgen, anstatt jedes Gerät separat zu testen. Das Projektteam sollte bestätigen, dass Benutzer die richtige Gruppe erreichen, dass die Kanalnamen klar sind und dass Berechtigungen unbefugtes Mithören oder Senden verhindern.

• Testen Sie die Sprachübertragung von Funk zu PoC und von PoC zu Funk in beide Richtungen.

• Überprüfen Sie die Kanalbelegungserkennung und gleichzeitige PTT-Anfragen.

• Prüfen Sie den Beginn und das Ende jeder Übertragung auf abgeschnittenes Audio.

• Bestätigen Sie die Anrufweiterleitung von Telefon zu Funk und SIP-Endpunkt.

• Verifizieren Sie die SOS-, Standort- und Videoverarbeitung auf der Breitbandseite.

• Testen Sie Aufzeichnungsdauer, Kanalbezeichnungen und Bedieneridentifikation.

• Unterbrechen Sie WAN-, Server- und Gateway-Verbindungen und beobachten Sie die Wiederherstellung.

• Wiederholen Sie die Tests unter realistischen Hintergrundgeräuschen und Netzwerklast.

Das endgültige System sollte als betrieblicher Arbeitsablauf akzeptiert werden: Ein Ereignis wird gemeldet, der richtige Disponent wird benachrichtigt, die geeignete Sprachressource wird ausgewählt, die Feldmitarbeiter erhalten die Anweisung, Multimedia-Informationen werden verfügbarenfalls angezeigt, und der Kommunikationsdatensatz kann später überprüft werden.

Häufig gestellte Fragen

Ändert die Verbindung eines privaten Funksystems mit PoC dessen lizenzierte Frequenzen?

Nein. Das Gateway bietet einen zusätzlichen Zugangspfad zur vorhandenen Funkausrüstung, ändert jedoch nicht die Funkfrequenzen, Lizenzbedingungen, Sendeleistung oder Spektrumsmanagement-Verpflichtungen des privaten Netzes.

Kann ein gehosteter PoC-Dienst eines Mobilfunkbetreibers integriert werden?

Dies hängt von den Schnittstellen ab, die der Dienst bereitstellt. Eine gehostete Plattform kann SIP, eine API oder eine zugelassene Einsatzverbindung unterstützen, während einige geschlossene Dienste keinen externen Integrationspfad bieten. Dies sollte vor der Wahl der Gateway-Architektur mit dem Dienstanbieter bestätigt werden.

Können Video- und Standortinformationen auf älteren privaten Funkgeräten angezeigt werden?

Normalerweise nicht. Ältere Schmalbandfunkgeräte empfangen weiterhin Sprache über ihren bestehenden Funkkanal. Video, GIS und detaillierte Standortinformationen werden auf Einsatzleitkonsolen, PoC-Endgeräten oder anderen Breitband-Clients angezeigt, die diese Dienste unterstützen.

Welche Dokumentation sollte nach der Inbetriebnahme übergeben werden?

Das Übergabepaket sollte die endgültige Kanalzuordnung, den SIP-Nummerierungsplan, die Funkkabeldefinitionen, die Berechtigungsmatrix, die Netzwerkadressierung, das Backup- und Wiederherstellungsverfahren, die Administratorrichtlinie, die Konfigurationsaufzeichnungen und die unterzeichneten Abnahmeergebnisse enthalten.

Wer sollte die Gruppennamen und Kommunikationsberechtigungen pflegen?

Die operative Verantwortung sollte bei der Organisation liegen, die das System nutzt. Technische Administratoren können die Konfiguration anwenden, aber Abteilungsnamen, Notfallzugriff, Überwachungsberechtigungen und regeln für die gruppenübergreifende Kommunikation sollten von den verantwortlichen Betriebsleitern genehmigt werden.
