Zwei PAGA-Systeme können nahezu identische Ruf- und Allgemeinalarmfunktionen bieten, aber gleichzeitig völlig unterschiedliche physikalische Architekturen verwenden.
In einem Projekt können Controller, Verstärker und Schnittstellengeräte alle in einem zentralen Kommunikationsraum installiert sein. In einem anderen Projekt bleibt die Steuerung zentral, aber die Verstärkung wird auf mehrere Prozessbereiche, Gebäude oder entfernte Stationen verteilt.
Die Wahl beeinflusst weit mehr als nur die Platzierung der Geräte. Sie wirkt sich auf die Lautsprecherkabellänge, die Netzwerkabhängigkeit, die Fehlerisolierung, die Anforderungen an den Geräteraum, den Wartungszugang und zukünftige Erweiterungen aus.
Für eine kompakte Anlage kann eine zentrale Verstärkung die einfachste Lösung sein. Wenn ein Gelände größer oder geografisch weiter verteilt wird, wird eine dezentrale oder hybride Architektur oft praktischer.
PAGA-SystemeVerwandte Lösung:
1. Was definiert die PAGA-Systemarchitektur?
Die PAGA-Systemarchitektur definiert, wie Steuerung, Audio-Routing, Verstärkung und Feldlautsprecherkreise in einer Anlage angeordnet sind.
Ein vereinfachter Audio-Pfad lässt sich wie folgt darstellen:
Ruf- oder Alarmquelle → PAGA-Controller → Audio-Routing → Verstärker → Lautsprecherkreis → Lautsprecher
Die wichtigste architektonische Frage ist, wo diese Funktionen platziert werden sollten.
Ein zentrales Design hält die meisten aktiven Geräte an einem Ort und verteilt das verstärkte Audio an das Feld. Ein dezentrales Design verlagert ausgewählte Funktionen, insbesondere die Verstärkung, näher an die von ihnen versorgten Bereiche. Ein hybrides Design kombiniert beide Ansätze.
Die richtige Wahl hängt normalerweise von der physikalischen Anordnung des Geländes ab und nicht von der Anzahl der erforderlichen PAGA-Funktionen.
Ein einzelnes Produktionsgebäude kann relativ kurze Kabelwege und nur wenige Rufzonen haben. Eine Raffinerie, ein Bergwerk, eine Verkehrsanlage oder ein großes Energieprojekt kann Kommunikationsbereiche aufweisen, die Hunderte oder sogar Tausende von Metern voneinander entfernt sind.
Die Verwendung derselben physikalischen Anordnung für beide Arten von Anlagen kann zu unnötigen Kabelverläufen, schwierigen Erweiterungen oder übermäßiger Abhängigkeit von einem einzigen Gerätestandort führen.
2. Wie funktioniert eine zentrale PAGA-Architektur?
Bei einem zentralen PAGA-System werden der Haupt-Controller, die Audioverarbeitungsgeräte, die Schnittstellen und die Leistungsverstärker normalerweise zusammen in einem zentralen Geräteraum installiert.
Die Lautsprecherkreise verlaufen dann von den zentralen Verstärkergestellen zu den Lautsprechern in der gesamten Anlage.
Die Grundstruktur ist:
Zentrale Steuergeräte → zentrale Verstärkergestelle → Feldlautsprecherkreise → Lautsprecher
Zentrale Geräte vereinfachen die Wartung
Einer der Hauptvorteile ist, dass die meisten aktiven Geräte an einem geschützten Ort konzentriert sind.
Techniker können Controller, Verstärker, Netzteile und Schnittstellenmodule prüfen, ohne zwischen mehreren entfernten Schränken reisen zu müssen. Auch der Geräteaustausch und die routinemäßige Wartung können einfacher sein, da die Haupthardware im selben Raum installiert ist.
Für relativ kompakte Standorte kann diese Anordnung sowohl praktisch als auch wirtschaftlich sein.
Eine zentrale Architektur ist oft geeignet, wenn:
Die Anlage eine relativ kompakte Fläche einnimmt
Die Lautsprecherkabelentfernungen beherrschbar bleiben
Die Anzahl der entfernten Zonen begrenzt ist
Ein sicherer Kommunikationsraum verfügbar ist
Die meisten Bereiche über praktische Kabelwege erreichbar sind
Lange Kabelwege sind die Haupteinschränkung
Die Nachteile werden mit zunehmender Größe der Anlage deutlicher.
Wenn ein entfernter Bereich mehrere Lautsprecherkreise benötigt, muss möglicherweise jeder Kreis von diesem Bereich zurück zum zentralen Verstärkerraum geführt werden. Dies kann die Menge der in Gräben, Kabeltrassen und Verteilerwegen verlegten Kabel erhöhen.
Auch Erweiterungen können weniger bequem werden. Das Hinzufügen einer neuen Rufzone am Rande der Anlage kann einen weiteren langen Kabelweg erfordern, selbst wenn in der Nähe bereits Kommunikationsinfrastruktur vorhanden ist.
Die Zentralisierung bedeutet auch, dass eine relativ große Anzahl von Geräten vom selben Raum, Gestell oder der unterstützenden Infrastruktur abhängen kann.
Dies macht ein zentrales PAGA-System nicht automatisch unzuverlässig. Es bedeutet jedoch, dass die Auswirkungen von Ausfällen zentraler Geräte, Stromversorgungen und gemeinsam genutzter Kabelwege sorgfältig bewertet werden müssen.

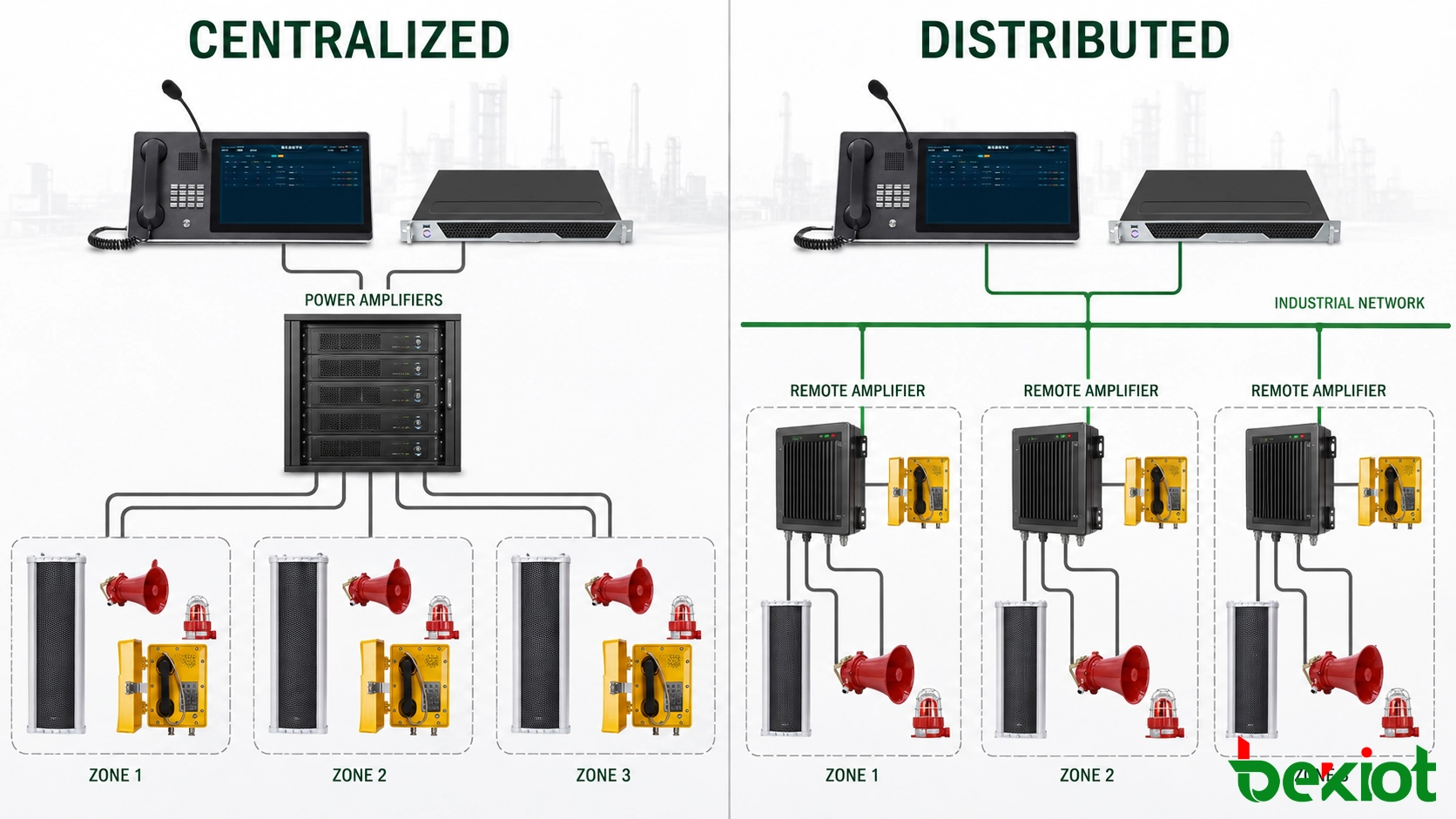

3. Wie funktioniert eine dezentrale PAGA-Architektur?
Eine dezentrale PAGA-Architektur trennt die Gesamtsteuerung des Systems von der Verstärkung auf Feldebene.
Der Haupt-PAGA-Controller kann im zentralen Kontrollraum verbleiben, während entfernte Verstärkergestelle oder Audionäher an die von ihnen versorgten Bereiche installiert werden.
Die Grundstruktur wird zu:
Zentraler PAGA-Controller → Kommunikationsnetzwerk des Geländes → entfernter Knoten → lokaler Verstärker → lokale Lautsprecherkreise
Anstatt jeden verstärkten Lautsprecherkreis über eine lange Distanz zu übertragen, können Audio- und Steuerinformationen über das Kommunikationsnetzwerk des Geländes laufen, bevor sie in der Nähe des Zielbereichs verstärkt werden.
Entfernte Verstärkung kann Lautsprecherkabelwege verkürzen
Betrachten Sie ein Tanklager oder einen Ladebereich, der weit vom Hauptkontrollgebäude entfernt liegt.
Bei zentraler Verstärkung müssen möglicherweise mehrere Lautsprecherkreise den gesamten Weg zurück zum Hauptgeräteraum führen.
Bei einem dezentralen Design kann ein Verstärkerknoten näher an diesem Bereich installiert werden. Die Langstreckenverbindung wird über das Kommunikationsnetzwerk abgewickelt, während kürzere lokale Lautsprecherkreise den entfernten Verstärker mit den nahe gelegenen Lautsprechern verbinden.
Dies kann die Konzentration langer Lautsprecherkabel verringern und die physikalische Verteilung des Systems einfacher handhabbar machen.
Physikalische Zonen können dem tatsächlichen Geländelayout folgen
Eine dezentrale Architektur ist besonders nützlich, wenn eine Anlage klar getrennte Betriebsbereiche enthält.
Zum Beispiel:
Hauptproduktionsbereich
Tanklager
Versorgungsanlage
Lagerbereich
Verwaltungsgebäude
Entferntes Ladeterminal
Anstatt jeden Lautsprecherkreis an einen Ort zurückzuführen, können ausgewählte Bereiche über eigene Verstärkungsressourcen verfügen, während sie weiterhin unter demselben PAGA-Steuerungssystem bleiben.
Dies kann auch die Fehlerisolierung verbessern. Ein Fehler, der einen entfernten Verstärkerknoten betrifft, muss nicht unbedingt andere, nicht damit verbundene Rufzonen auf dem Gelände unterbrechen.
Das Kommunikationsnetzwerk wird Teil des PAGA-Designs
Dezentrale Geräte müssen weiterhin als ein koordiniertes System arbeiten.
Rufberechtigungen, Alarmprioritäten, Zonenauswahl, aufgezeichnete Nachrichten und Systemstatus sollten über alle Knoten hinweg konsistent bleiben.
Aus diesem Grund wird das Netzwerk, das zentrale und entfernte PAGA-Geräte verbindet, Teil des gesamten Verfügbarkeitsdesigns.
Netzwerktopologie, Switch-Platzierung, Kommunikationspfade und Stromverfügbarkeit sollten daher zusammen mit den PAGA-Geräten selbst betrachtet werden.
Eine dezentrale Architektur kann lange Feldverkabelungen reduzieren, aber sie sollte nicht einfach alle Systemabhängigkeiten von den Lautsprecherkabeln auf einen einzigen ungeschützten Netzwerkpfad verlagern.

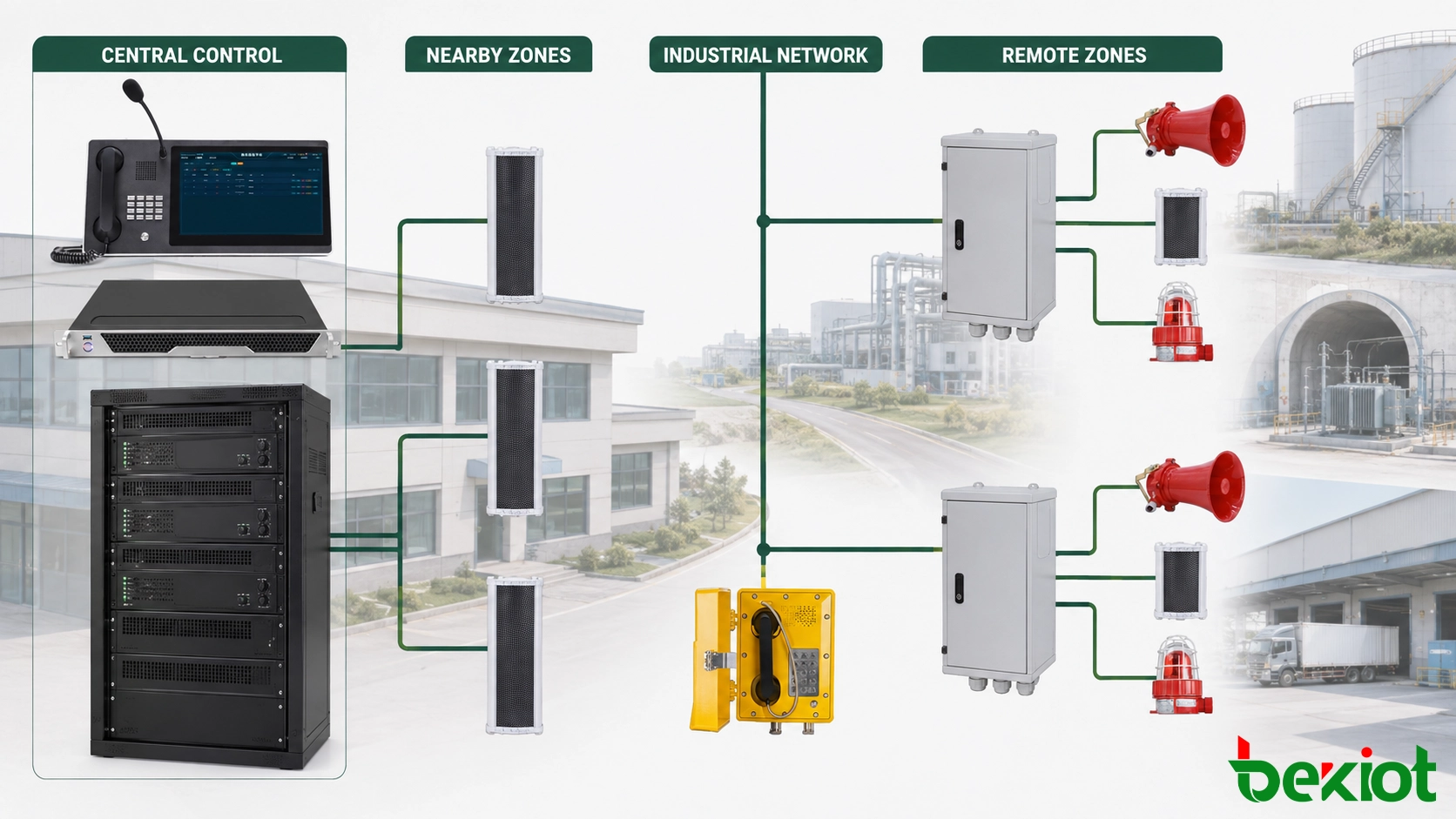

4. Wann ist eine hybride PAGA-Architektur sinnvoller?
Viele Industrieanlagen passen nicht sauber in ein rein zentrales oder rein dezentrales Modell.
Eine hybride Architektur ermöglicht es dem System, zentrale Geräte zu verwenden, wo die Kabelwege kurz sind, während für entfernte Bereiche entfernte Verstärkerknoten installiert werden.
Beispielsweise kann der Hauptkontrollraum den PAGA-Controller, Bedienkonsolen, Systemschnittstellen und Verstärker enthalten, die nahe gelegene Gebäude versorgen.
Entfernte Prozesseinheiten, Tunnel, Umspannwerke oder Ladebereiche können dann netzwerkverbundene Verstärkerknoten verwenden.
Die Architektur wird zu:
Zentrale PAGA-Steuerung → zentrale Verstärkung für nahe Zonen + entfernte Verstärkung für ferne Zonen
Diese Anordnung ermöglicht es, die Geräteplatzierung der tatsächlichen Geografie der Anlage folgen zu lassen.
| Architektur | Typischer Vorteil | Wichtigster Design-Aspekt |
|---|---|---|
| Zentral | Konzentrierte Geräte und einfachere lokale Wartung | Lange Lautsprecherkreise und Abhängigkeit von zentralen Geräten |
| Dezentral | Kürzere lokale Lautsprecherverkabelung und bessere geografische Trennung | Netzwerkverfügbarkeit, entfernte Stromversorgung und Zugang zu entfernten Geräten |
| Hybrid | Ausgleich zwischen zentraler Steuerung und lokaler Feldverteilung | Klare Trennung zwischen zentralen und entfernten Ressourcen |
Kompakte Industrieanlagen
Wenn Gebäude und Außenbereiche nahe am Hauptgeräteraum liegen, kann die zentrale Verstärkung der unkomplizierteste Ansatz bleiben.
Lange Tunnel und lineare Standorte
Für Tunnel, Eisenbahnen und andere lange, lineare Umgebungen kann die Verteilung der Verstärkung an ausgewählten Standorten vermeiden, dass große Mengen von Lautsprecherkreisen zu einem zentralen Punkt zurückgeführt werden müssen.
Große Prozessanlagen
Eine Raffinerie oder ein großes Industriegebiet kann die zentrale Verstärkung für das Hauptkontrollgebäude und nahe Prozessbereiche verwenden, während für Tanklager, Versorgungseinrichtungen oder andere entfernte Zonen entfernte Knoten installiert werden.
Bei diesen Projekten wird die physikalische Entfernung oft zu einem nützlicheren Designfaktor als das bloße Zählen der Rufzonen.

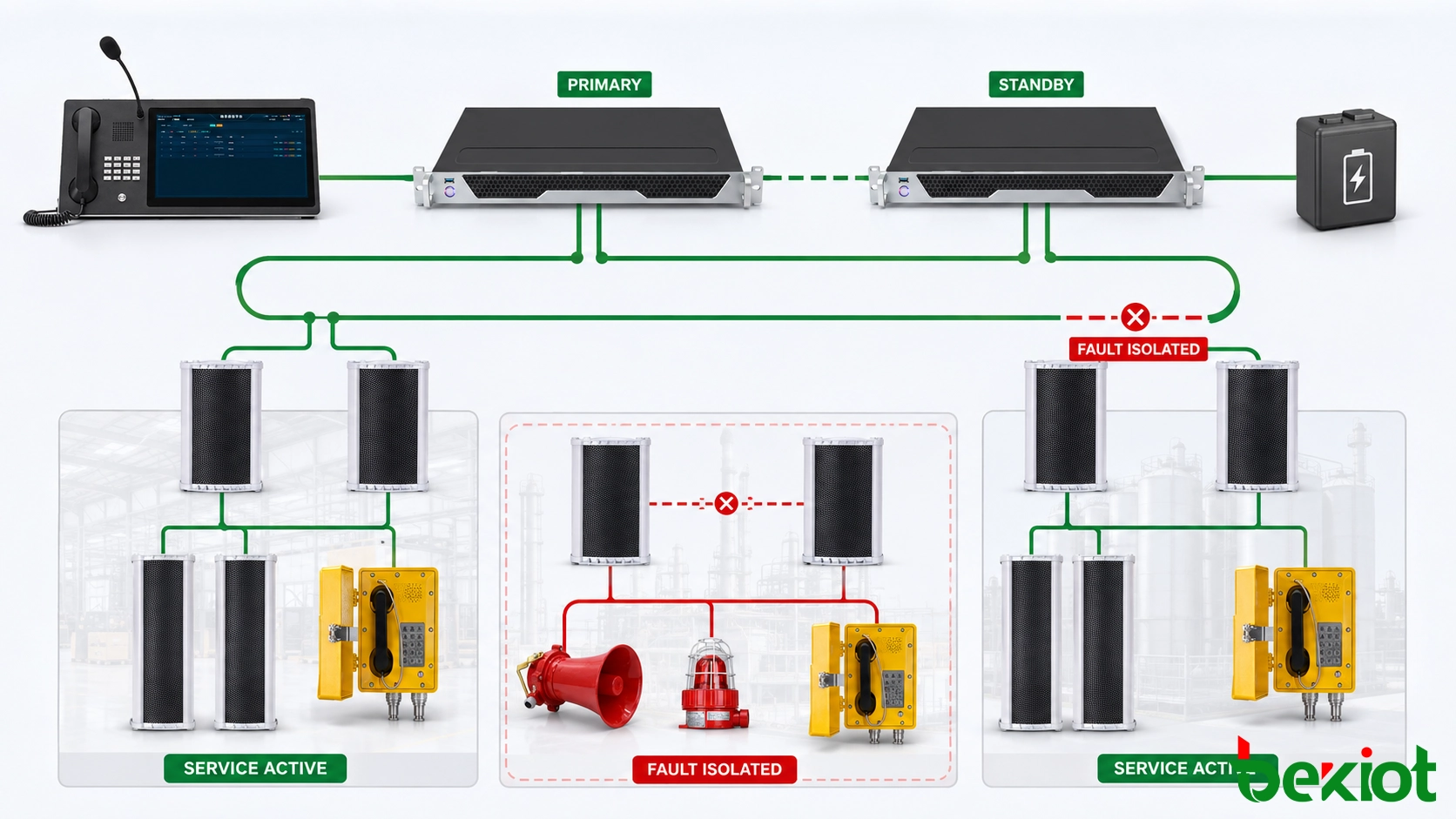

5. Wie wirkt sich die Architektur auf PAGA-Redundanz und Fehlerisolierung aus?
PAGA-Redundanz sollte nicht getrennt von der Systemarchitektur betrachtet werden.
Bevor entschieden wird, wo redundante Geräte erforderlich sind, sollte das Projekt zunächst identifizieren, was ausfallen kann und wie viel der Anlage betroffen wäre.
Controller-Ausfall
Wenn ein Controller nicht verfügbar ist, sollte das Design definieren, welche Ruf- und Alarmfunktionen fortgesetzt werden müssen und ob ein anderer Steuerungspfad übernimmt.
Verstärkerausfall
Ein Verstärkerausfall sollte entsprechend den von ihm versorgten Kommunikationszonen bewertet werden. Wenn es das Projekt erfordert, können Standby-Verstärkung oder alternative Audiopfade bereitgestellt werden, um die Dienstunterbrechung zu verringern.
Netzwerkausfall
Die Netzwerkresilienz wird besonders wichtig, wenn entfernte PAGA-Knoten auf IP- oder Ethernet-Kommunikation angewiesen sind.
Wenn mehrere entfernte Bereiche einen gemeinsamen Kommunikationspfad teilen, könnte ein einzelner Netzwerkausfall mehrere Zonen betreffen. Je nach Projektverfügbarkeitsziel können daher alternative Pfade oder eine geeignete Netzwerkredundanz erforderlich sein.
Ausfall eines entfernten Knotens
Eine dezentrale Architektur kann dazu beitragen, die physikalischen Auswirkungen einiger Ausfälle zu verringern, da verschiedene Bereiche separate Geräte verwenden.
Dieser Vorteil hängt jedoch davon ab, wie die entfernten Knoten angeordnet sind. Ein entfernter Knoten sollte nicht unnötigerweise zu einer gemeinsamen Abhängigkeit für mehrere nicht zusammenhängende Bereiche werden.
Stromausfall
Entfernte Verstärkerstandorte benötigen auch eine geeignete Stromstrategie.
Es nützt wenig, die Verstärkung näher an das Feld zu verlegen, wenn der entfernte Schrank während des Ereignisses, in dem der Ruf am wichtigsten ist, den Strom verliert. Daher sollten die Anforderungen an die unterbrechungsfreie Stromversorgung sowohl für zentrale als auch für entfernte Geräte berücksichtigt werden.
Ausfall eines Lautsprecherkreises
Die Lautsprecherleitungsüberwachung sollte ebenfalls der physikalischen Architektur folgen.
Wenn ein offener Stromkreis, ein Kurzschluss oder ein anderer Feldfehler auftritt, sollten die Wartungskräfte in der Lage sein, die betroffene physikalische Zone oder den betroffenen Lautsprecherkreis zu identifizieren, ohne einen unnötig großen Teil des Systems durchsuchen zu müssen.
Aus diesem Grund lautet die nützlichere Redundanzfrage nicht einfach:
"Verfügt das PAGA-System über redundante Geräte?"
Eine bessere ingenieurtechnische Frage ist:
"Wenn dieser Controller, Verstärker, diese Netzwerkverbindung, diese Stromquelle oder dieser Lautsprecherkreis ausfällt, welche Rufzonen bleiben verfügbar?"
Dies verbindet Redundanz direkt mit den tatsächlichen betrieblichen Auswirkungen eines Ausfalls.
Für eine breitere Projektplanung, die Kapazität, Schnittstellen, Umgebungsanforderungen und Systemspezifikationen abdeckt, siehe Wie man ein PAGA-System auswählt.
6. FAQ zur PAGA-Systemarchitektur
Ist eine zentrale oder dezentrale PAGA-Architektur besser?
Keine Architektur ist universell besser. Zentrale Systeme sind oft praktisch für kompakte Anlagen mit beherrschbaren Kabelentfernungen. Dezentrale Systeme werden attraktiver, wenn Gebäude, Prozessbereiche oder Kommunikationszonen weit voneinander entfernt sind. Große Projekte verwenden oft eine Kombination aus beiden.
Wann sollten entfernte PAGA-Verstärker in Betracht gezogen werden?
Eine entfernte Verstärkung sollte in Betracht gezogen werden, wenn sich viele Lautsprecher weit vom Hauptgeräteraum entfernt befinden. Die Installation von Verstärkern näher an diesen Zonen kann lange Lautsprecherkabelwege reduzieren und die lokale Feldverteilung vereinfachen.
Kann ein PAGA-System sowohl zentrale als auch entfernte Verstärker verwenden?
Ja. Dies ist ein gängiger hybrider Ansatz. Nahe Rufzonen können Verstärker im Hauptgeräteraum verwenden, während entfernte Zonen netzwerkverbundene entfernte Verstärker nutzen. Beide bleiben unter derselben Systemsteuerung und Alarmprioritätslogik.
Benötigt ein dezentrales PAGA-System ein IP-Netzwerk?
Viele moderne dezentrale PAGA-Systeme verwenden IP- oder Ethernet-Kommunikation zwischen zentralen und entfernten Geräten. Die genaue Transportmethode hängt von der Plattform ab, aber das Netzwerk sollte als Teil des Systemverfügbarkeitsdesigns behandelt werden und nicht als eine nicht zusammenhängende Infrastrukturebene.
Bietet eine dezentrale Architektur automatisch Redundanz?
Nein. Verteilung und Redundanz adressieren unterschiedliche Designfragen. Dezentrale Geräte können die physikalische Konzentration verringern und helfen, einige Ausfälle zu isolieren, aber Controller, Netzwerke, Verstärker, Stromversorgungen und Feldkreise erfordern weiterhin eine geeignete Redundanzstrategie.
Die geeignetste PAGA-Architektur ist diejenige, die dem physikalischen Gelände folgt, anstatt jede Rufzone zurück zu einem einzigen Geräteraum zu zwingen.
Für eine kompakte Anlage kann die zentrale Verstärkung die einfachste Installation bieten. Für ein geografisch verteiltes Gelände können entfernte Knoten die Kabelkonzentration verringern und klarere physikalische Fehlergrenzen schaffen. Wenn beide Bedingungen im selben Projekt vorliegen, ist eine hybride Architektur oft die praktikablere Lösung.
Bevor die Architektur finalisiert wird, sollte das Design drei Punkte klären: wo sich die wichtigsten Kommunikationsressourcen befinden, was passiert, wenn jeder kritische Teil ausfällt, und wie einfach zukünftig neue Rufzonen hinzugefügt werden können.
